1 BRANŻA SANITARNA Przebudowa istniejącej instalacji centralnego ogrzewania i instalacji ciepłej wody użytkowej z zastosowaniem systemu solarnego OBIEKT: Żłobek Nr Tarnów, ul. Goslara 5 INWESTOR: Gmina Miasta Tarnowa ul. Mickiewicza 2 ; Tarnów NUMER DZIAŁKI: 74/50 JEDNOSTKA PROJEKTOWANIA: Małopolska Agencja Energii i Środowiska Sp. z o.o Kraków, ul. Łukasiewicza 1 tel.: (0-12) fax.: (0-12) DATA: Luty, 2009 Opracował: Projektował: mgr inż. Michał Łapa mgr inż. Ewa Skorut inż. Wojciech Olesek mgr inż. Krzysztof Mozolewski Nr upr. 174/85, 187/85, 424/94 Sprawdził: mgr inż. Wiesława Arcisz Nr upr. 7342/457/TO/94

2 ZAWARTOŚĆ OPRACOWANIA: A. Część opisowa Str Opis techniczny Str Informacja BIOZ Str Obliczenia armatury zabezpieczającej do projektu Str B. Załączniki Str Uprawnienia projektowe Str Oświadczenia projektantów Str C. Część rysunkowa Str. 30 Rys Plan sytuacyjny. Rys Rozmieszczenie kolektorów słonecznych - rzut dachu. Rys Rozmieszczenie urządzeń i rozprowadzenie przewodów - rzut pomieszczenia kotłowni. Rys Schemat technologiczny i AKPiA systemu solarnego złożonego z 6 szt. kolektorów słonecznych. Rys Rozmieszczenie grzejników i rozprowadzenie przewodów rzut piwnic. Rys Rozmieszczenie grzejników i rozprowadzenie przewodów rzut parteru. Rys Rozmieszczenie grzejników i rozprowadzenie przewodów rzut piętra. Rys Rozwinięcie instalacji centralnego ogrzewania. 2

3 A. CZĘŚĆ OPISOWA 3

4 1. Opis techniczny SPIS TREŚCI: 1.1 Przedmiot i cel opracowania Zakres i podstawa opracowania Charakterystyka obiektu stan istniejący Opis projektowanych rozwiązań instalacja solarna Obliczenia bilansu energetycznego dobór liczby kolektorów Charakterystyka instalacji solarnej projektowanego systemu Kolektory słoneczne Pompa obiegu solarnego Pompa uzupełniania płynu solarnego P Zasobniki ciepłej wody użytkowej Zabezpieczenie instalacji solarnej Instalacja wodna projektowanego systemu solarnego Zabezpieczenie instalacji wodnej Ochrona antypoparzeniowa instalacji c.w.u Zasilanie układu zimną wodą Układ podmieszania Ochrona przed rozwojem bakterii Legionella Opis projektowanych rozwiązań instalacja c.o Prowadzenie przewodów Rozdzielacze instalacji c.o Parametry pracy instalacji c.o Regulacja instalacji c.o Zabezpieczenie instalacji c.o Odpowietrzenie instalacji c.o Odczyt parametrów pracy instalacji c.o Zabezpieczenie przed zanieczyszczeniami instalacji c.o Lokalizacja projektowanych urządzeń Wytyczne automatyki i sterowania instalacji Wytyczne branżowe Wytyczne budowlane Próby i odbiory Zabezpieczenia antykorozyjne Wytyczne elektryczne Wymagania BHP Ochrona konserwatora Postanowienia końcowe

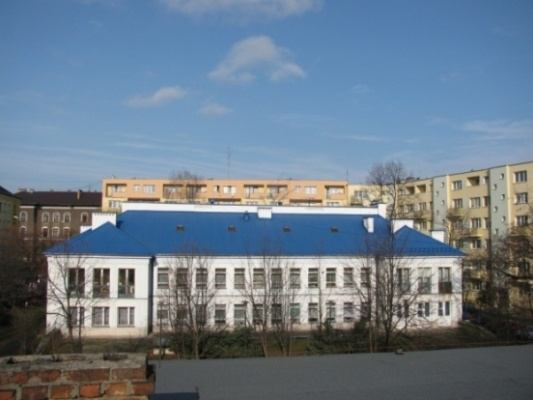

5 1.1 Przedmiot i cel opracowania Przedmiotem opracowania jest projekt budowlany przebudowy istniejącej instalacji centralnego ogrzewania oraz instalacji przygotowania ciepłej wody użytkowej w oparciu o zastosowanie systemu solarnego w Żłobku Nr 3 w Tarnowie. Celem opracowania jest wykonanie dokumentacji projektu budowlanego w zakresie niezbędnym do uzyskania odpowiednich zgłoszeń na wykonanie projektowanych instalacji. 1.2 Zakres i podstawa opracowania Niniejsze opracowanie obejmuje: część technologiczno mechaniczną systemu solarnego zasilanego przez zespół 6 kolektorów słonecznych, wraz z układami współpracującymi z istniejącą instalacją przygotowania ciepłej wody użytkowej z podaniem rozwiązań projektowych w zakresie doboru i rozmieszczenia urządzeń, armatury i automatyki, systemu zabezpieczeń oraz zasad funkcjonowania instalacji. W projekcie podano wytyczne branżowe branży budowlanej i elektrycznej. część technologiczno mechaniczną instalacji centralnego ogrzewania wraz z podaniem rozwiązań projektowych w zakresie doboru i rozmieszczenia grzejników oraz armatury. Podstawę techniczną stanowią poniższe materiały: udostępnione rysunki architektoniczno budowlane, Audyt Energetyczny Budynku wykonany w sierpniu 2008 r. uzgodnienia z Inwestorem budynku, wytyczne projektowania wykonywanych instalacji, normy i przepisy obowiązujące w kraju. 1.3 Charakterystyka obiektu stan istniejący Budynek Żłobka nr 3 przy ul. Goslara 5 został oddany do użytku w roku Budynek zrealizowany w technologii tradycyjnej, murowanej. Obiekt posiada 2 kondygnacje nadziemne oraz ogrzewane podpiwniczenie. Budynek zasilany jest w ciepło z własnej kotłowni gazowej. Na potrzeby c.o. pracuje kocioł gazowy o mocy 84 kw. Istniejąca instalacja centralnego ogrzewania wykonana jest z rur stalowych, z żeliwnymi grzejnikami o dużej bezwładności cieplnej. Brak jest zainstalowanych przygrzejnikowych zaworów termostatycznych. W opracowanym audycie Energetycznym Budynku stan instalacji c.o. określono jako zły. Ciepła woda użytkowa przygotowywana jest z dodatkowego kotła gazowego i magazynowana w zasobniku o pojemności 1600 litrów. 1.4 Opis projektowanych rozwiązań instalacja solarna Założenie projektowe przewiduje wspomaganie procesu przygotowania ciepłej wody użytkowej za pośrednictwem systemu solarnego, a tym samym częściowe zastąpienie energii pozyskiwanej ze źródeł konwencjonalnych w tym przypadku za pomocą kotłowni gazowej energią słoneczną pozyskiwaną przez system solarny. Tak pozyskana energia będzie wykorzystywana do podgrzewania ciepłej wody użytkowej dla obiektu. 5

6 Projektowany system solarny jest zasilany przez baterię 6 kolektorów słonecznych Kolektory słoneczne zostaną umieszczone bezpośrednio na dachu pochyłym budynku pokrytym blachą trapezową przy wykorzystaniu systemowych uchwytów mocujących producenta kolektorów. Sposób rozmieszczenia i połączenia kolektorów ma zapewnić optymalne warunki pracy systemu solarnego. Projektowany system solarny składa się z dwóch odrębnych obiegów. Pierwszy z obiegów (solarny) łączy kolektory słoneczne z wężownicami nowoprojektowanych zasobników. Natomiast drugi obieg (wodny) zasila system przygotowania ciepłej wody użytkowej w budynku. Główne elementy instalacji solarnej to zespół kolektorów słonecznych, zasobniki ciepłej wody, pompy obiegowe, armatura zabezpieczająca instalacji solarnej i wodnej. Szczegółowy schemat projektowanej instalacji solarnej został przedstawiony na rysunku nr 04 załączonym do opracowania Obliczenia bilansu energetycznego dobór liczby kolektorów Dobór wielkości systemu solarnego, a tym samym ilości kolektorów słonecznych wyznaczono na podstawie przeprowadzonych obliczeń, przyjętych w audycie energetycznym założeń i wytycznych producenta kolektorów słonecznych. Obliczenia przeprowadzone zostały dla sezonu letniego tj. dla najbardziej korzystnego okresu pod względem ilości promieniowania słonecznego. Okres ten obejmuje miesiące od czerwca do sierpnia. Dobór systemu uwzględnia lokalizację geograficzną instalacji solarnej, a co za tym idzie wielkość promieniowania słonecznego na 1 m 2 terenu, na którym zlokalizowano instalację. W tym przypadku miejscowość w której projektuje się montaż kolektorów słonecznych znajduje się najbliżej stacji aktynometrycznej w Rabce tak więc wielkość promieniowania słonecznego wynosi tutaj 394,2 kwh/m 2. Wielkość tą koryguje się poprzez zastosowanie współczynnika, który uwzględnia orientację kolektorów słonecznych względem stron świata oraz ich kąt nachylenia względem poziomu terenu. W tym przypadku kolektory zlokalizowane są w kierunku południowym, a kąt ich nachylenia wynosi 35 st. dla takich warunków współczynnik ten przyjmuje wartość wynoszącą 0,99. Do zasilania systemu solarnego dobrano kolektory płaskie o pow. absorpcji wynoszącej 2,21 m 2 i współczynniku absorpcji wynoszącym 95,0 %. W celu obliczenia zapotrzebowania energetycznego potrzebnego do podgrzewu c.w.u. dla obiektu Żłobka Nr 3 w Tarnowie przyjęto zużycie c.w.u. przypadające na jedną osobę. Wszystkie założenia i wykonane obliczenia przedstawiono w poniższym zestawieniu. Założona liczba osób Założone zużycie wody na osobę Sumaryczne zużycie c.w.u. 58 [osób] 10,0 [l/os/doba] 580,0 [l/doba] 17,4 [m 3 /m-c] Temperatura początkowa wody 10 [ o C] Temperatura końcowa wody 60 [ o C] Różnica temperatur 50 [ o C] Ciepło właściwe wody 4,2 [kj/kgk] Energia potrzebna do podgrzania wody 1 015,00 [kwh/m-c] Energia pozyskana z kolektora 240,51 [kwh/m-c] Sprawność systemu 75 [%] Wymagana liczba kolektorów 5,6 [sztuk] Dobrano kolektorów 6 [sztuk] 6

7 W celu pokrycia wyznaczonego zapotrzebowania dobrano system solarny składający się z 6 szt. kolektorów słonecznych płaskich o powierzchni absorpcji 2,21 m 2 i współczynniku absorpcji 95% Charakterystyka instalacji solarnej projektowanego systemu Zadaniem instalacji solarnej jest pozyskiwanie energii słonecznej i jej przekazywanie do odbiornika ciepła, którym w tym przypadku jest woda zgromadzona w projektowanych zasobnikach c.w.u. Podgrzana woda przekazywana będzie do istniejącego systemu zaopatrywania w ciepłą wodę użytkową. Instalacja solarna zostanie wykonana z zaizolowanych cieplnie rur miedzianych. Medium transferowym obiegu kolektory słoneczne wężownice w zasobnikach c.w.u. jest wodny roztwór glikolu propylenowego z dodatkami. Instalację projektuje się, jako ciśnieniową, w której obieg nośnika ciepła jest wymuszony przez pompę obiegową. Instalacja jest zabezpieczona przed nadmiernym wzrostem ciśnienia za pomocą zaworów bezpieczeństwa, oraz za pomocą przeponowych naczyń wzbiorczych. Przewody instalacji solarnej będą częściowo prowadzone po powierzchni dachu, następnie po wykonaniu przebicia w pokryciu dachu zostaną doprowadzone pionem wewnątrz obiektu do pomieszczenia istniejącej kotłowni gdzie projektuje się ustawienie zasobników c.w.u. wraz z armaturą zabezpieczającą, pomp obiegowych oraz automatykę do projektowanego systemu. Wymiarowanie instalacji solarnej przeprowadzono w oparciu o wytyczne producenta kolektorów słonecznych. Dobrane średnice przewodów pozwalają osiągnąć minimalne wymagane przepływy umożliwiające odpowietrzanie instalacji Kolektory słoneczne Zaprojektowany ciśnieniowy system solarny jest oparty na kolektorach płaskich. Podstawowe dane techniczne kolektora zostały zestawione w poniższej tabeli: Wymiary kolektora: Dane techniczne kolektora płaskiego Powierzchnia kolektora: 2,30 m 2 Waga kolektora: Wydajność cieplna znamionowa: mm 43 kg 1,7 kw Powierzchnia pochłaniacza: 2,21 m 2 Sposób rozmieszczenia kolektorów na dachu jest oparty o wytyczne producenta kolektorów słonecznych. Miejsce montażu kolektorów słonecznych na dachu został przedstawiony na rys nr Pompa obiegu solarnego Zadaniem pompy obiegu solarnego jest wymuszenie obiegu płynu solarnego między kolektorami słonecznymi, a wężownicami w projektowanych zasobnikach wody. Dodatkowe wyposażenie przy pompach obiegowych stanowią: urządzenie zabezpieczające zawór 7

8 bezpieczeństwa 6 bar, manometr, termometry, separator powietrza, oraz przepływomierz. Ponadto dzięki wbudowaniu zaworów odcinających ze złączką do węża możliwe jest napełnianie i opróżnianie instalacji z płynu solarnego. Za pompą obiegową na przewodzie solarnym powrotnym montowane jest przeponowe naczynie wzbiorcze. Dobór pompy obiegowej solarnej jest podyktowany jej maksymalnym wydatkiem objętościowym, który zależy od obsługiwanej liczby kolektorów słonecznych. W projektowanym systemie solarnym złożonym z 6 szt. kolektorów słonecznych projektuje się jedną pompę obiegową solarną (ozn. P1 rys. 04). Parametry techniczne pompy solarnej P1: - zintegrowany regulator w skrzynce zaciskowej, - ceramiczne łożysko oporowe - węglowe łożysko osiowe - koszulka wirnika i tarcza łożyskowa ze stali nierdzewnej - obudowa statora ze stopu aluminium - żeliwo szare korpus pompy - stator z wbudowanym łącznikiem termicznym - silnik 1 fazowy - temp. otoczenia 0-40ºC, - max. ciśnienie robocze 10 bar Pompa uzupełniania płynu solarnego P3 W celu zgromadzenia płynu solarnego, który zostaje usunięty z instalacji w przypadku zadziałania zaworu bezpieczeństwa należy bezpośrednio pod króćcem wylotowym zaworu ustawić polietylenowe naczynie zbiorcze. W przypadku konieczności napełnienia instalacji płynem będzie to możliwe dzięki zastosowaniu pompy uzupełniania płynu solarnego. W projektowanym systemie solarnym złożonym z 6 szt. kolektorów słonecznych projektuje się pompę uzupełniania płynu solarnego (ozn. P3 rys. 04) Zasobniki ciepłej wody użytkowej Energia cieplna pozyskiwana z kolektorów słonecznych będzie przekazywana wodzie zgromadzonej w nowoprojektowanych zasobnikach ciepłej wody użytkowej, oraz w istniejącym zasobniku zamontowanym w kotłowni, za pośrednictwem wężownic w zasobnikach (instalacja solarna), oraz jako zasilanie wody (instalacja wodna). Zastosowano dwa nowoprojektowane zasobniki o sumarycznej pojemności 800 dm 3. Do systemu solarnego 6 kolektorów słonecznych w budynku Żłobka Nr 1 w Tarnowie projektuje się dwa zasobniki dwuwężownicowe (ozn. Z1 rys. 04) o pojemności 400 dm 3 każdy. Wężownice tych zasobników zasilane są przez solarną instalację glikolową. Zasobniki są wyposażone w płaszcz zewnętrzny typu skay, oraz w izolację z pianki poliuretanowej, a także w anodę magnezową i termometr Zabezpieczenie instalacji solarnej Funkcja zabezpieczania wszystkich projektowanych instalacji przed nadmiernym wzrostem ciśnienia jest realizowana przez naczynia wzbiorcze, oraz zawory bezpieczeństwa. Urządzenia zabezpieczające należy instalować po stronie zimnej czynnika obiegowego. 8

9 Dobór zabezpieczeń instalacji solarnej opiera się o wytyczne producenta kolektorów słonecznych. Minimalna wymagana pojemność przeponowego naczynia wzbiorczego zależy od liczby kolektorów słonecznych. Glikolową instalację solarną składająca się z 6 szt. kolektorów słonecznych projektuje się zabezpieczyć jednym przeponowym naczyniem wzbiorczym do instalacji solarnej o pojemności 50dm 3 (ozn. NPS rys 04) zainstalowanym za pompą obiegową na króćcu powrotnym do kolektorów słonecznych, oraz zaworem bezpieczeństwa do instalacji solarnej na ciśnienie 6 bar/12mm lub równoważnym Instalacja wodna projektowanego systemu solarnego Instalacja wodna w systemie zostanie wykonana z zaizolowanych cieplnie rur stalowych ocynkowanych. Przewody instalacji wodnej będą prowadzone wewnątrz obiektu i mocowane do istniejących przegród budowlanych za pomocą obejm Zabezpieczenie instalacji wodnej Zabezpieczenie układów przed nadmiernym wzrostem ciśnienia zostało zrealizowane przez zastosowanie dwóch naczyń przeponowych, dwóch zaworów bezpieczeństwa, oraz wykorzystanie istniejącej armatury zabezpieczającej. Przy projektowanych zasobnikach c.w.u. instalacji solarnej projektuje się dwa przeponowe naczynia wzbiorcze do instalacji wodnej o pojemności 40 dm 3 każde (ozn. NP rys. 04), z króćcem przyłączeniowym G 3 /4, oraz dwa zawory bezpieczeństwa do instalacji wodnej 6 bar / 14 mm. W celu odprowadzenia wody wyrzucanej przez zawory bezpieczeństwa należy zamontować w pomieszczeniu technicznym kratkę kanalizacyjną i podłączyć ją do istniejącej instalacji kanalizacyjnej Ochrona antypoparzeniowa instalacji c.w.u. W celu ochrony przed zbyt wysoką temperaturą wody w instalacji c.w.u. przewiduje się montaż trójdrogowego zaworu mieszającego na zasilaniu instalacji ciepłej wody użytkowej. Zawór ten umożliwi zadanie temperatury wody w instalacji i jej utrzymanie przez mieszanie wody gorącej z zasobników z wodą zimną sieciową. W instalacji dla omawianego obiektu projektuje się termostatyczny zawór mieszający 1 1 /4" (ozn. TZM rys. 04) lub równoważny Zasilanie układu zimną wodą W projektowanym układzie przewiduje się zasilenie nowoprojektowanych zasobników solarnych wodą wodociągową z przewodu doprowadzającego wodę do istniejącego już zasobnika wody. Odpięcie należy wykonać w miejscu jak na schemacie rys. 04. Na odpięciu należy zainstalować zawór zwrotny antyskażeniowy 1 1 /4 A (ozn. ZZ-EA rys. 04) lub równoważny. 9

10 Układ podmieszania W systemie solarnym zastosowano pompę obiegową, która zostanie zainstalowana w układzie podmieszania pomiędzy nowoprojektowanymi, a istniejącym zasobnikiem wody. Projektuje się pompę podmieszania (ozn. P2 rys. 04). Parametry techniczne pompy podmieszania P2: - zintegrowany regulator w skrzynce zaciskowej, - ceramiczne łożysko oporowe - węglowe łożysko osiowe - koszulka wirnika i tarcza łożyskowa ze stali nierdzewnej - obudowa statora ze stopu aluminium - brąz korpus pompy - stator z wbudowanym łącznikiem termicznym - silnik 1 fazowy - temp. otoczenia 0-40ºC, - max. ciśnienie robocze 10 bar Ochrona przed rozwojem bakterii Legionella Podczas okresowego przegrzewu instalacji dla ochrony c.w.u. przed rozwojem bakterii Legionella należy pamiętać o otwarciu odpowiednich zaworów i uruchomieniu pompy układu podmieszania. Zawory ZK1 i ZK2, podczas normalnej pracy systemu solarnego powinny być ustawione w pozycji zamkniętej, a ich rączki powinny być zdjęte. Podczas okresowego przegrzewu instalacji w celu ochrony ciepłej wody użytkowej przed rozwojem bakterii typu Legionella zawór ZK3 należy ustawić na pozycję zamkniętą a zawór ZK2 na pozycję otwartą. 1.5 Opis projektowanych rozwiązań instalacja c.o. Zgodnie z założeniami Audytu Energetycznego Budynku wykonanego w sierpniu 2008 r. projektuje się kompleksową modernizację instalacji centralnego ogrzewania z wymianą przewodów i grzejników oraz zastosowanie przygrzejnikowych zaworów termostatycznych oraz automatycznych odpowietrzników na pionach. Projektuje się wykonanie nowej instalacji wewnętrznej c.o. z zastosowaniem grzejników stalowych płytowych z podłączeniem bocznym lub równoważne. Instalację c.o. zaprojektowano na parametry pracy 80/60 ºC. Przewody instalacji c.o. należy wykonać rurą wielowarstwową. Średnice pionów i przewodów poziomych zgodnie z rys.08. Instalacje c.o. projektuje się jako pompową. W obiekcie planuje się dwa obiegi grzewcze. Na potrzeby obu obiegów instalacji c.o. projektuje się pompę obiegową c.o. Parametry techniczne pompy c.o.: - zintegrowany regulator w skrzynce zaciskowej, - ceramiczne łożysko oporowe - węglowe łożysko osiowe - koszulka wirnika i tarcza łożyskowa ze stali nierdzewnej - obudowa statora ze stopu aluminium - żeliwo szare korpus pompy - stator z wbudowanym łącznikiem termicznym - silnik 1 fazowy 10

11 - temp. otoczenia 0-40ºC, - max. ciśnienie robocze 10 bar W obiekcie projektuje się grzejniki wiszące, przymocowane za pomocą uchwytów montażowych do ścian. Każdy grzejnik należy wyposażyć na zasilaniu w zawory nastawne, natomiast na powrocie w zawory powrotne. Średnice i nastawy zaworów wg rys.08. Grzejniki podłączyć do pionów gałązkami o średnicy DN 20. Przejścia gałązek przez ścianę zabezpieczyć rozetkami z tworzywa, a otwory uszczelnić pianką poliuretanową. Odcinki gałązek dłuższe niż 2 m mocować do ściany dodatkowymi uchwytami (obejmami) Prowadzenie przewodów Instalację c.o. projektuje się z rur wielowarstwowych. Wyprowadzenie przewodów z projektowych rozdzielaczy c.o. należy wykonać z rury stalowej czarnej a następnie należy zastosować przejście na rurę wielowarstwową. Instalacje należy łączyć zgodnie z wytycznymi producenta rur. Wszystkie kolizje i skrzyżowania wynikłe w trakcie montażu instalacji wykonać zgodnie z obowiązującymi przepisami i normami. Przejścia przez przegrody konstrukcyjne należy prowadzić w rurach ochronnych wypełnionych materiałem plastycznym nie powodującym korozji, umożliwiającym swobodne przesuwanie się przewodu. Instalacje mocować do istniejących przegród budowlanych (ściany, stropy) za pomocą typowych uchwytów dopasowanych do elementów konstrukcyjnych. Rurociągi poziome prowadzone w piwnicy należy zaizolować po próbie ciśnieniowej otulinami o grubościach ścianek 20mm zasilanie i 13mm powrót natomiast rozdzielacze i przewody instalacji c.o. prowadzone w pomieszczeniu rozdzielaczy należy zaizolować izolacją o grubości 20 mm Rozdzielacze instalacji c.o. Dla projektowanej instalacji dobrano rozdzielcze wykonane z rury stalowej czarnej o średnicy 100 mm Parametry pracy instalacji c.o. Instalacje projektuje się na parametry pracy 80/60ºC. Obliczona sumaryczna pojemność wody grzewczej w instalacji wynosi około 0,85 m Regulacja instalacji c.o. Prawidłową regulacje projektowanej instalacji c.o. na poziomie użytkownika zapewni zamontowanie przy każdym grzejniku zaworów termostatycznych prostych 3/4" z ukrytą nastawą wstępną lub równoważnych z możliwością regulacji hydraulicznej oraz regulacją nastawy temperatury poprzez głowice termostatyczne. Zastosowane głowice termostatyczne produkowane są w wersji wzmocnionej odporne na wandalizm, kradzieże oraz manipulowanie przez osoby nieuprawnione. Montaż i demontaż urządzeń jest możliwy tylko za pomocą specjalnego uchwytu dociągającego i klucza. Nastawy wartości między 8 26 º C można dokonać tylko stosując przyrząd odblokowujący (w komplecie), nastawę żądanej wielkości można zablokować. Wskaźnik nastawy w stanie zablokowanym jest ukryty. 11

12 Poszczególne piony instalacji będą wyposażone w zawory regulacyjne. Umożliwi to regulacje instalacji c.o. na poziomie wykonawcy. Projektuje się na przewodach zasilających zawory nastawne. Średnice i nastawy zaworów wg rys Zabezpieczenie instalacji c.o. Zabezpieczenie instalacji c.o. przed nadmiernym wzrostem ciśnienia zapewni zawór bezpieczeństwa do instalacji c.o. 3bar / 20mm lub równoważny oraz naczynie wzbiorcze do instalacji c.o. o poj. 80 l Odpowietrzenie instalacji c.o. Odpowietrzenie instalacji c.o. zapewni montaż odpowietrzników w najwyższych punktach pionów instalacji c.o. oraz na rozdzielaczach. W celu prawidłowego odpowietrzenia instalacji przewody rurowe należy prowadzić ze spadkiem umożliwiającym odpowietrzenie grzejników. Montaż zaworów odpowietrzających zgodnie z rys Odczyt parametrów pracy instalacji c.o. Odczyt parametrów pracy instalacji c.o. w projektowanym systemie zapewnią przewidziane do montażu termometry i manometry. Zasilanie i powrót rozdzielaczy c.o. zaleca się wyposażyć w termometr oraz manometr. Termometry zamontowane na zasilaniu i powrocie powinny mieć zakres temperaturowy 0-100ºC. Natomiast manometry powinny być wyposażone w kurek i posiadać zakres pracy 0 0,6 MPa Zabezpieczenie przed zanieczyszczeniami instalacji c.o. W celu zabezpieczenia projektowanej instalacji c.o. przed ewentualnymi zanieczyszczeniami na powrocie każdego obiegu należy zamontować filtr siatkowy. 1.6 Lokalizacja projektowanych urządzeń Zespół 6 kolektorów słonecznych zostanie zamontowany bezpośrednio do powierzchni dachu obiektu żłobka przy użyciu odpowiednich systemów mocujących producenta kolektorów. Zasobniki c.w.u, armatura zabezpieczająca, układ automatyki, pompy obiegowe będą zlokalizowane w pomieszczeniu technicznym i w pomieszczeniu istniejącej kotłowni gazowej. Miejsce montażu urządzeń zgodnie z rys. 03. Urządzenia instalacji centralnego ogrzewania będą montowane w istniejącym pomieszczeniu rozdzielaczy, a sposób rozprowadzenia przewodów i rozmieszczenia grzejników zgodnie z załączonymi rys. 05, 06, Wytyczne automatyki i sterowania instalacji Całością procesów związanych z prawidłową pracą projektowanego systemu sterować będzie układ automatyki. Do sterowania pracą pompy obiegowej P1 oraz pracą pompy układu 12

13 podmieszania P2 projektuje się regulator solarny. System sterowania będzie monitorować temperaturę w zasobniku solarnym Z1- czujnik F3 oraz na kolektorach czujnik F1. W momencie powstania możliwości przekazu energii regulator solarny uruchomi pompę obiegową P1 i nastąpi przekaz ciepła z kolektorów do zasobników. Dodatkowo regulator będzie sterował pracą pompy podmieszania P2. System sterowania będzie monitorować temperaturę w zasobniku solarnym Z1 czujnik F2, oraz w istniejącym zasobniku Z2 - czujnik F4. W momencie powstania możliwości przekazu energii regulator uruchomi pompę podmieszania P2 i nastąpi przekaz ciepła z kolektorów do istniejącego zasobnika. Do odczytu temperatur w systemie solarnym projektuje się czujniki Pt1000. Oprócz funkcji zasadniczych, czyli sterowania pompami obiegowymi pełnią one także funkcję monitorującą temperaturę na poszczególnych obiegach instalacji. Przyjęte rozwiązanie daje pełna kontrolę pracy systemu solarnego, a także w znacznym stopniu ułatwia diagnozowanie ewentualnych awarii. W okresach chwilowego przestoju obiektu w miesiącach letnich (np. weekend) regulator solarny należy przełączyć w specjalny TRYB URLOPOWY pozwalający pozbyć się nadmiaru ciepła z zasobników jeśli ciepła woda nie będzie wykorzystywana. Układ sterowania instalacji c.o. pozostaje bez zmian. 1.8 Wytyczne branżowe Wytyczne budowlane Wszystkie miejsca przekłuć przez przegrody budowlane należy, po wprowadzeniu instalacji, zaizolować pianką poliuretanową wodoodporną, zabezpieczyć przed dostaniem się wody, gryzoni, oraz przed uszkodzeniami mechanicznymi. Rury instalacji przy przejściach przez przegrody budowlane należy prowadzić w tulejach ochronnych wypełnionych trwale materiałem plastycznym odpornym na wysoką temperaturę. Przejścia przewodów przez przegrody wydzielonych stref pożarowych należy zabezpieczyć ognioochronną masą uszczelniającą o klasie odporności ogniowej odpowiadającej co najmniej klasie przegrody. Przejście przewodów przez ścianę istniejącej kotłowni należy zabezpieczyć masą uszczelniającą o klasie odporności ogniowej EI 60. Do tego celu należy użyć ogniochronnych elastycznych mas uszczelniających oraz opasek. Wszystkie przewody projektowanej instalacji solarnej należy izolować termicznie. Przewody prowadzone po zewnątrz należy izolować o grubości 19 mm. Natomiast przewody wewnątrz obiektu należy izolować o grubości 20 mm. Wszystkie rury biegnące na zewnątrz budynku należy dodatkowo zabezpieczyć przed zniszczeniami przez ptactwo. Instalację i urządzenia należy mocować w sposób trwały i pewny, w zależności od warunków lokalnych i zgodnie z wytycznymi producenta. Rury należy mocować do przegród budowlanych za pomocą obejm stalowych w odległościach co 1,5 m. W obejmach nie wolno stosować wkładek gumowych ze względu na wysoką temperaturę medium płynącego w części instalacji. Wzdłuż pól kolektorów, powyżej i poniżej kolektorów należy zainstalować ławy kominiarskie o długości łącznej ok 16 m montowanych na wspornikach systemowych. W wydzielonym pomieszczeniu technicznym zaleca się montaż kratki kanalizacyjnej oraz wpięcie jej do istniejącej instalacji kanalizacji. Dodatkowo w pomieszczeniu technicznym należy zdemontować istniejące drzwi i zamontować nowe stalowe z zamkiem patentowym. 13

14 Pomieszczenia techniczne wykończyć materiałami (flizy) i farbami, pozwalającymi utrzymać czystość. Pion solarny prowadzony wewnątrz obiektu należy zabudować ścianką gipsowo-kartonową. Starą instalację c.o. wykonaną z rur stalowych faviera należy w całości zdemontować Próby i odbiory Instalacja solarna: Przed uruchomieniem należy: i grzejników żeliwnych członowych oraz ~ instalację wystarczająco przepłukać i sprawdzić na brak przecieków (ciśnienie min. 9 bar bez przyłączonych kolektorów, wymiennika, pomp i armatury), ~ sprawdzić pozycje czujników, ~ sprawdzić działanie wszystkich komponentów instalacji i armatury bezpieczeństwa, ~ sprawdzić ciśnienie wstępne w przeponowym naczyniu wyrównawczym, ciśnienie instalacji ustawić na 1,5 bar + 0,1 bar/min., wysokość statyczna w m (w stanie napełnionym, na zimno). Ciśnienie wstępne w przeponowym naczyniu wyrównawczym musi być o 0,3 0,5 bar niższe od ciśnienia napełniania instalacji ustawić parametry regulacji zgodnie z projektem i sprawdzić wiarygodność wartości dostarczanych przez czujniki Po uzyskaniu pozytywnego wyniku próby i spełnieniu powyższych wskazówek, należy postępować jak niżej: dla pełnego odpowietrzenia obiegu pierwotnego po napełnieniu włączyć obieg wymuszony na przynajmniej 48 godzin. Następnie przełączyć na tryb automatyczny. Pamiętać, że czynnik (mieszanka wody i glikolu) wymaga znacznie dłuższego odpowietrzania, niż woda, przed przejściem na tryb automatyczny sprawdzić ciśnienie w instalacji i ew. dopełnić ją czynnikiem (straty ciśnienia po odpowietrzeniu), sprawdzić przepływ przez wszystkie części pola kolektorów. Instalacja wody użytkowej: Próby instalacji należy przeprowadzić zgodnie z Warunkami wykonania i odbioru instalacji wodociągowych zeszyt nr 7.\ Instalacja c.o.: Po wykonaniu prac montażowych w obrębie instalacji wewnętrznej należy wykonać płukanie, najpierw zimną, a następnie ciepłą wodą. Próby ciśnieniowe wykonać zgodnie z PN 92/M oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. Rurociągi łączone z armaturą należy po montażu przepłukać zimną wodą wodociągową, a następnie sprawdzić szczelność rur i urządzeń przy zamkniętych zaworach odcinających. Instalacje wewnętrzną należy sprawdzić na ciśnienie 4,5 bar na zimno, a następnie na parametry robocze. Ciśnienie próbne należy zadać na okres 30 min. dokonując w tym czasie oględzin wszystkich połączeń. Po spuszczeniu wody po zakończeniu płukania, należy instalacje napełnić wodą odpowiednio uzdatnioną. Badania szczelności i działania instalacji na gorąco należy 14

15 przeprowadzić po uzyskaniu pozytywnego wyniku próby na zimno. Czas próby na gorąco i regulacji wynosi 72 godz Zabezpieczenia antykorozyjne Po wykonaniu płukania i pomyślnej próbie ciśnieniowej powierzchnie rur stalowych należy oczyścić z zanieczyszczeń do drugiego stopnia czystości w/g instrukcji KOR - 3A), pomalować jednokrotnie farbą olejną do gruntowania, a następnie po wyschnięciu pomalować jednokrotnie emalią kreadurową lub farbą ftalową przeznaczoną dla rurociągów do temp. 100 º C Wytyczne elektryczne Przewody obiegu solarnego uziemić w dolnej części budynku. Doprowadzić zasilanie zgodnie z DTR do urządzeń wykazanych w projekcie, w tym pomp, regulatora solarnego. Instalacja elektryczna pomieszczenia w którym zainstalowane zostaną urządzenia technologiczne, powinna zapewniać oświetlenie o natężeniu minimalnym 50 Lx. W pomieszczeniu powinno znajdować się przynajmniej jedno gniazdko wtykowe o napięciu 230V. Rozdzielnica elektryczna powinna być umieszczona w pomieszczeniu w miejscu widocznym i łatwo dostępnym. Odległość czoła rozdzielnicy od instalacji technologicznych powinna wynosić minimum 1,3 m, a stron bocznych minimum 0,7 m. Z rozdzielnicy nie należy zasilać odbiorników nie związanych z instalacjami solarnymi. Rozdzielnica powinna być zaopatrzona w wyłącznik główny, zabezpieczenie główne wszystkich odbiorników energii. Rozdzielnicę zasilić linią elektryczną z tablicy głównej budynku. Zainstalowane urządzenia elektryczne powinny być wyposażone w instalację ochrony przeciwporażeniowej różnicowo-prądowej, zgodnie z aktualnie obowiązującymi przepisami. Instalacji wyrównawczej nie włączać do instalacji odgromowej. W ramach prac należy wykonać instalację elektryczną do następujących odbiorników: ~ doprowadzić zasilanie elektryczne do pomp obiegowych układu solarnego, ~ przewidzieć wykonanie gniazdek serwisowych, ~ doprowadzić zasilanie do opraw oświetleniowych pomieszczenia i lampy ewakuacyjnej. Zaleca się zasilenie pompy solarnej P1 przy wykorzystaniu ogniw fotowoltaicznych. 1.9 Wymagania BHP Urządzenia techniczne powinny spełniać wymagania bezpieczeństwa i higieny pracy przez cały okres ich użytkowania. Montaż i eksploatacja urządzeń powinny odbywać się przy zachowaniu wymagań bezpieczeństwa i higieny pracy, uwzględniając instrukcje zawarte w Dokumentacji Techniczno Ruchowej. Miejsce i sposób zainstalowania i użytkowania urządzeń powinny zapewniać dostateczną przestrzeń umożliwiającą swobodny dostęp i obsługę. Wszystkie urządzenia nie wymagają stałej obsługi, a tylko okresowego dozoru. 15

16 1.10 Ochrona konserwatora Obiekt, w którym planuje się wykonać projektowany system solarny oraz modernizację instalacji centralnego ogrzewania podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego Postanowienia końcowe Montaż, próby i odbiór instalacji, oraz przyłączy należy wykonać i przeprowadzić zgodnie z niniejszym projektem, przedmiotowymi normami, obowiązującymi przepisami BHP i p.poż., oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. Wszystkie urządzenia i elementy instalacji powinny posiadać aktualną Aprobatę Techniczną ITB, oraz CNBOP. Montaż urządzeń, rozruch i regulację instalacji powinny przeprowadzić specjalistyczne firmy, wraz z potwierdzeniem wykonania zgodnie z przepisami i wytycznymi producenta. Wykonawca ma obowiązek przeszkolić wydelegowany personel obiektu w obsłudze zastosowanych urządzeń. Każde urządzenie powinno posiadać załączoną Dokumentację Techniczno Ruchową, oraz instrukcję obsługi. W razie przestoju w pracy obiektów (okresy wakacyjne) kolektory słoneczne należy zasłonić czarną folią mocując ją do powierzchni kolektorów w sposób uniemożliwiający jej zsunięcie. Wszystkie rozwiązania przyjęte w niniejszym projekcie należy zweryfikować na miejscu budowy. Projektujący nie ponosi odpowiedzialności za zmiany dokonane przez wykonawcę bez zgody pisemnej osób projektujących. Opracowanie chronione Ustawą o Prawie Autorskim i Prawach Pokrewnych (Dz.U. Nr 24/94 poz. 83 z dnia 4 lutego 1994 r.). 2. Informacja BIOZ 16

17 OBIEKT: Żłobek Nr Tarnów, ul. Goslara 5 INWESTOR: Gmina Miasta Tarnów ul. Mickiewicza Tarnów PROJEKTANT: mgr inż. Krzysztof Mozolewski Nr upr. 174/85, 187/85, 424/94 I. Zakres robót dla całego zamierzenia budowlanego: Instalacja solarna: - montaż systemów montażowych pod kolektory słoneczne, 17

18 - montaż kolektorów słonecznych, - montaż przewodów solarnych oraz urządzeń systemu solarnego, - montaż układów automatyki, - wykonanie prób ciśnieniowych na szczelność instalacji, - izolacje cieplne nowoprojektowanych części instalacji, - uruchomienie układu. Instalacja centralnego ogrzewania: - demontaż istniejących grzejników oraz przewodów instalacji c.o., - montaż nowoprojektowanych przewodów c.o. - montaż grzejników oraz armatury, - wpięcie nowoprojektowanej instalacji c.o. do istniejącego systemu zasilania w ciepło, - wykonanie prób ciśnieniowych na szczelność instalacji, - uruchomienie układu. II. Przewidywane zagrożenia: - podczas prac na powierzchni dachu może dojść do upadku z wysokości osób tam pracujących, - podczas montażu rurociągów i armatury istnieje zagrożenie poparzeń, - podczas wykonywania prac w pomieszczeniach wewnętrznych, przy transporcie, ustawianiu i montażu urządzeń projektowanych instalacji może dojść do stłuczeń, skaleczeń, lub przygniecenia osób wykonujących te prace, - podczas uruchamiania instalacji może dojść do porażenia prądem. III. Środki zapobiegawcze: Podczas realizacji robót wykonawca jest zobowiązany do przestrzegania przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia, oraz niespełniających odpowiednich wymagań sanitarnych. Osoby pracujące na wysokości (dach budynku) i narażone na upadek muszę być wyposażone w uprzęże zabezpieczające. Montaż ciężkich elementów instalacji (zbiorniki, naczynia przeponowe) musi być przeprowadzony przez odpowiednią ilość osób, przy odpowiedniej asekuracji. Podczas prac na dachu, w celu ochrony osób postronnych, teren wokół budynku należy ogrodzić. Wykonawca jest zobowiązany oznakować teren budowy, oraz jeżeli jest to konieczne wyznaczyć i odpowiednio oznakować bezpieczne przejścia przez ten teren. Wykonawca ma obowiązek stosować w czasie prowadzenia robót przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania robót obowiązkiem wykonawcy jest utrzymywanie terenu budowy w stanie bez wody stojącej, oraz podejmowanie wszelkich uzasadnionych kroków mających na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy. Wykonawca ma obowiązek unikać 18

19 uszkodzeń, lub uciążliwości dla osób lub własności a wynikających ze skażenia, hałasu, lub innych przyczyn powstałych w następstwie prowadzonych robót. Wykonawca jest zobowiązany do przestrzegania przepisów ochrony przeciwpożarowej. Materiały łatwopalne należy składować w sposób zgodny z odpowiednimi przepisami, oraz zabezpieczyć je przed dostępem osób trzecich. Wykonawca ma obowiązek zapewnić i utrzymać w należytym stanie technicznym wszystkie urządzenia zabezpieczające, socjalne, oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie, oraz do zapewnienia bezpieczeństwa publicznego. Wszystkie osoby pracujące na terenie budowy podczas prac montażowych obowiązane są do stosowania kasków ochronnych, odzieży ochronnej (rękawice ochronne, kombinezony), oraz odpowiedniego obuwia. 3. Obliczenia armatury zabezpieczającej do projektu Dobór przeponowych naczyń solarnych do systemu 6 szt. kolektorów słonecznych: Pojemność użytkowa, oraz całkowita naczynia przeponowego obliczona została w oparciu o podane poniżej wzory: 19

20 VN> (VGx0.1 + VAx1.1)/ N VN pojemność nominalna przeponowego naczynia wzbiorczego [dm 3 ] VG całkowita pojemność wodna instalacji solarnej [dm 3 ] VA pojemność wodna kolektora [dm 3 ] N współczynnik efektywności N= (Pe Po)/ (Pe+1) Pe ciśnienie robocze w instalacji [bar] Po ciśnienie wstępne naczynia [bar] DANE DO OBLICZEŃ: Pojemność wodna instalacji solarnej: VG [dm 3 ] 75 Pojemność wodna kolektorów VA [dm 3 ] 9,6 Ciśnienie wstępne naczynia wzbiorczego Po [bar] 2,5 Ciśnienie robocze w instalacji Pe [bar] 6,0 WYNIKI OBLICZEŃ: Współczynnik efektywności N[-] 0,46 Pojemność nominalna naczynia przeponowego VN [dm 3 ] 39,13 DOBÓR: Typ przeponowego naczynia wzbiorczego: 50 l. Liczba sztuk zastosowanych w projektowanym systemie: 1 Obliczenia do doboru przeponowych naczyń wzbiorczych: Pojemność użytkowa, oraz całkowita naczynia przeponowego obliczona została w oparciu o podane poniżej wzory: V V V p V u n ur R nr V 1 p Vu p V u 1 V ur v max max 1 p dm V E 10 V ur p p p max p p max max 3 dm 1 V u max max 1 p 3 dm p R dm 3 1 bar 20

21 gdzie: p - ciśnienie wstępne w naczyniu wzbiorczym przeponowym [bar] Vu - minimalna pojemność użytkowa naczynia wzbiorczego przeponowego [dm 3 ] Vn - minimalna pojemność całkowita naczynia wzbiorczego przeponowego [dm 3 ] VuR - użytkowa pojemność naczynia wzbiorczego przeponowego z rezerwą na ubytki eksploatacyjne [dm 3 ] pr - ciśnienie wstępne pracy instalacji [bar] VnR - pojemność całkowita naczynia wzbiorczego przeponowego uwzględniająca jego pojemność użytkową z rezerwą eksploatacyjną [dm 3 ] V - pojemność całkowita instalacji [m 3 ] ρ1 - gęstość wody instalacyjnej w temperaturze początkowej t1 = 10 C [kg/m 3 ] Δv - przyrost objętości właściwej wody instalacyjnej przy jej ogrzaniu od temperatury początkowej t1 do temperatury obliczeniowej wody na zasilaniu tz [dm 3 /kg] pmax - maksymalne obliczeniowe ciśnienie w naczyniu wzbiorczym przeponowym [bar] E - ubytki eksploatacyjne wody instalacyjnej między uzupełnieniami [% pojemności instalacji]; E = 0,5% 1,0% 10 - współczynnik przeliczeniowy [-] Dobór przeponowych naczyń wzbiorczych do zasobników c.w.u. o pojemności 0,4 m 3 : DANE DO OBLICZEŃ: Pojemność całkowita instalacji: V [m 3 ] 0,4 Gęstość wody instalacyjnej w temperaturze początkowej: ρ1 [kg/m 3 ] 999,70 Przyrost objętości właściwej wody instalacyjnej przy ogrzewaniu: Δv [dm 3 /kg] 0,0168 Ciśnienie wstępne w przestrzeni gazowej naczynia wzbiorczego: p [bar] 4,0 Maksymalne obliczeniowe ciśnienie w naczyniu wzbiorczym: pmax [bar] 6,0 Ubytki eksploatacyjne wody instalacyjnej między uzupełnieniami: E [%] 0,5 WYNIKI OBLICZEŃ: Minimalna pojemność użytkowa naczynia zbiorczego: Vu [dm 3 ] 6,7 Minimalna pojemność całkowita naczynia zbiorczego: Vn [dm 3 ] 23,5 Użytkowa pojemność naczynia z rezerwą na ubytki eksploatacyjne: VuR [dm 3 ] 8,7 Ciśnienie wstępne pracy instalacji: pr [bar] 4,4 Całkowita pojemność naczynia z rezerwą na ubytki eksploatacyjne: VnR [dm 3 ] 33,8 DOBÓR: Typ przeponowego naczynia wzbiorczego: Liczba sztuk zastosowanych w projektowanym systemie: 40l 2 szt. dobór przeponowych naczyń wzbiorczych do instalacji c.o. o pojemności 0,85 m 3 : 21

22 DANE DO OBLICZEŃ: Pojemność całkowita instalacji: V [m 3 ] 0,85 Gęstość wody instalacyjnej w temperaturze początkowej: ρ1 [kg/m 3 ] 999,70 Przyrost objętości właściwej wody instalacyjnej przy ogrzewaniu: Δv [dm 3 /kg] 0,0168 Ciśnienie wstępne w przestrzeni gazowej naczynia wzbiorczego: p [bar] 1,5 Maksymalne obliczeniowe ciśnienie w naczyniu wzbiorczym: pmax [bar] 3,0 Ubytki eksploatacyjne wody instalacyjnej między uzupełnieniami: E [%] 0,6 WYNIKI OBLICZEŃ: Minimalna pojemność użytkowa naczynia wzbiorczego: Vu [dm 3 ] 14,3 Minimalna pojemność całkowita naczynia wzbiorczego: Vn [dm 3 ] 38,1 Użytkowa pojemność naczynia z rezerwą na ubytki eksploatacyjne: VuR [dm 3 ] 19,4 Ciśnienie wstępne pracy instalacji: pr [bar] 1,8 Całkowita pojemność naczynia z rezerwą na ubytki eksploatacyjne: VnR [dm 3 ] 70,5 DOBÓR: Typ przeponowego naczynia wzbiorczego: 80l Liczba sztuk zastosowanych w projektowanym systemie: 1 Obliczenia do doboru zaworów bezpieczeństwa: Najmniejsza wewnętrzna średnica kanału przepływowego króćca dopływowego zaworu bezpieczeństwa została obliczona w oparciu o podane poniżej wzory: 0,9 rz m 0,44 V kg s d 54 d A 4 2 mm m p 2 1 mm gdzie: α - dopuszczalny współczynnik wypływu zaworu bezpieczeństwa dla cieczy [-] m - obliczeniowa masowa przepustowość zaworu bezpieczeństwa [kg/s] d - najmniejsza wewnętrzna średnica króćca dopływowego zaworu bezpieczeństwa [mm] A - powierzchnia przelotu zaworu bezpieczeństwa [mm 2 ] αrz - katalogowy współczynnik wypływu z zaworu bezpieczeństwa [-] V - pojemność instalacji (zasobnika c.w.u.) [m 3 ] p1 - ciśnienie dopuszczalne w instalacji [bar] 22

23 ρ - gęstość czynnika w temperaturze obliczeniowej [kg/m 3 ] Dobór zaworu bezpieczeństwa do instalacji solarnej złożonej z 6 szt. kolektorów słonecznych: DANE DO OBLICZEŃ: Ciśnienie dopuszczalne w instalacji: p1 [bar] 6,0 Katalogowy współczynnik wypływu zaworu bezpieczeństwa: αrz [-] 0,31 Pojemność instalacji: V [m 3 ] 0,075 Gęstość czynnika w temperaturze obliczeniowej: ρ [kg/m 3 ] 999,7 WYNIKI OBLICZEŃ: Dopuszczalny współczynnik wypływu zaworu bezpieczeństwa: α [-] 0,279 Obliczeniowa masowa przepustowość zaworu bezpieczeństwa: m [kg/s] 0,03 Powierzchnia przekroju kanału dopływowego: A [mm 2 ] 2,96 Najmniejsza średnica króćca dopływowego do zaworu: d [mm] 1,94 DOBÓR: Typ membranowego zaworu bezpieczeństwa: Średnica króćca wlotowego: Ciśnienie nastawy zaworu bezpieczeństwa: Do instalacji solarnej R 1 /2 (d = 12mm) 6 bar Dobór zaworu bezpieczeństwa do zasobnika c.w.u. o pojemności 0,4 m 3 : DANE DO OBLICZEŃ: Ciśnienie dopuszczalne w instalacji: p1 [bar] 6,0 Katalogowy współczynnik wypływu zaworu bezpieczeństwa: αrz [-] 0,2 Pojemność instalacji (zasobnika c.w.u.): V [m 3 ] 0,4 Gęstość czynnika w temperaturze obliczeniowej: ρ [kg/m 3 ] 999,7 WYNIKI OBLICZEŃ: Dopuszczalny współczynnik wypływu zaworu bezpieczeństwa: α [-] 0,18 Obliczeniowa masowa przepustowość zaworu bezpieczeństwa: m [kg/s] 0,18 Powierzchnia przekroju kanału dopływowego: A [mm 2 ] 27,52 Najmniejsza średnica króćca dopływowego do zaworu: d [mm] 5,92 DOBÓR: Typ membranowego zaworu bezpieczeństwa: Do instalacji wodnej Średnica króćca wlotowego: R 3 /4 (d = 14mm) Ciśnienie nastawy zaworu bezpieczeństwa: 6 bar Dobór zaworu bezpieczeństwa do instalacji c.o. o pojemności 0,85 m 3 : DANE DO OBLICZEŃ: Ciśnienie dopuszczalne w instalacji: p1 [bar] 3,0 23

24 Katalogowy współczynnik wypływu zaworu bezpieczeństwa: αrz [-] 0,30 Pojemność instalacji (zasobnika c.w.u.): V [m 3 ] 0,85 Gęstość czynnika w temperaturze obliczeniowej: ρ [kg/m 3 ] 999,7 WYNIKI OBLICZEŃ: Dopuszczalny współczynnik wypływu zaworu bezpieczeństwa: α [-] 0,270 Obliczeniowa masowa przepustowość zaworu bezpieczeństwa: m [kg/s] 0,37 Powierzchnia przekroju kanału dopływowego: A [mm 2 ] 53,34 Najmniejsza średnica króćca dopływowego do zaworu: d [mm] 8,24 DOBÓR: Typ membranowego zaworu bezpieczeństwa: Do instalacji c.o. Średnica króćca wlotowego: R 1 (d = 20mm) Ciśnienie nastawy zaworu bezpieczeństwa: 3 bar Maksymalny wyrzut wody: 3,7 m 3 /h 24

25 B. ZAŁĄCZNIKI 25

26 Uprawnienia projektowe 26

27 PROJEKT BUDOWLANY 27

28 28

29 OŚWIADCZENIE Zgodnie z art. 20 ust.4 Ustawy z dnia 7 lipca 1994 roku (Dz. U. z 2006r. Nr 156 poz z późniejszymi zmianami), oświadczam, że: PROJEKT BUDOWLANY PRZEBUDOWY ISTNIEJĄCEJ INSTALACJI CENTRALNEGO OGRZEWANIA I INSTALACJI CIEPŁEJ WODY UŻYTKOWEJ Z ZASTOSOWANIEM SYSTEMU SOLARNEGO przeznaczony do realizacji w budynku Żłobka Nr 3 przy ulicy Goslara 5, Tarnów sporządzono zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. Luty, 2009 r. Projektujący : mgr inż. Krzysztof Mozolewski Sprawdzający: mgr inż. Wiesława Arcisz 29

30 OŚWIADCZENIE Zgodnie z art. 20 ust. 1 pkt 1b Ustawy Prawo Budowlane z dnia 7 lipca 1994 roku (Dz.U. z 2006r. Nr 156, poz z późniejszymi zmianami), oświadczam, że: PROJEKT BUDOWLANY PRZEBUDOWY ISTNIEJĄCEJ INSTALACJI CENTRALNEGO OGRZEWANIA I INSTALACJI CIEPŁEJ WODY UŻYTKOWEJ Z ZASTOSOWANIEM SYSTEMU SOLARNEGO przeznaczony do realizacji w budynku Żłobka Nr 3 przy ulicy Goslara 5, Tarnów ze względu na rodzaj robót obliguje kierownika budowy w trakcie realizacji inwestycji do sporządzenia planu BIOZ. Luty, 2009 r. Projektujący : mgr inż. Krzysztof Mozolewski Sprawdzający: mgr inż. Wiesława Arcisz 30

31 C. CZĘŚĆ RYSUNKOWA 31

32 W S N E MAŁOPOLSKA AGENCJA ENERGII I ŚRODOWISKA Sp. z o.o Kraków, ul. Łukasiewicza 1

33 W N S E MAŁOPOLSKA AGENCJA ENERGII I ŚRODOWISKA Sp. z o.o Kraków, ul. Łukasiewicza 1

34 N W E S MAŁOPOLSKA AGENCJA ENERGII I ŚRODOWISKA Sp. z o.o Kraków, ul. Łukasiewicza 1
