Typoszeregi - SolidWorks <- Excel

Wielkość: px
Rozpocząć pokaz od strony:

Download "Typoszeregi - SolidWorks <- Excel"

Transkrypt

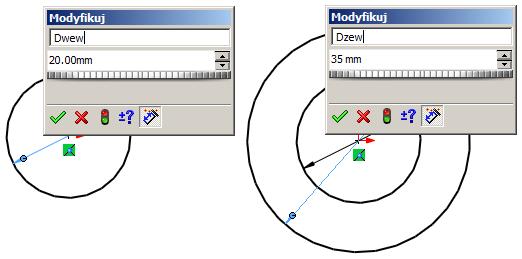

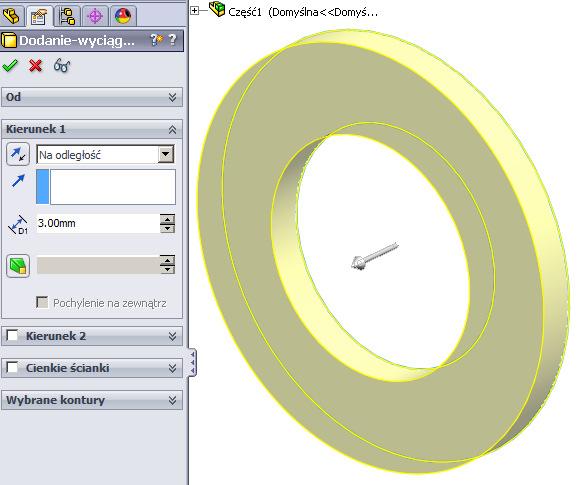

1 Typoszeregi - SolidWorks <- Excel Wykonajmy połączenie między SolidWorksem, a Excelem w celu umożliwienia generowania typoszeregu części. Wszystkie w ten sposób generowane części będą miały ten sam kształt, ale różne wymiary. Wymiary wszystkich części typoszeregu będą przechowywane w pliku Excela, w Tabeli konfiguracji. Jako część wybierzmy najprostszą część podkładkę. Aby narysować jej model należy określić 3 wymiary: średnicę wewnętrzną (nazwijmy ją Dwew), średnicę zewnętrzną (Dzew) i grubość (G). Na Płaszczyźnie Przedniej wykonajmy szkic (dwa okręgi o średnicach np. 20 mm i 35 mm). Uwaga. W oknie Modyfikuj określmy nie tylko wartości wymiarów lecz także ich nazwy, rys. 1 Rysunek 1. Kolejne etapy wymiarowania szkicu, nadano nazwy Dwew i Dzew Po zamknięciu szkicu nadajmy podkładce grubość 3 mm poprzez operację Wyciagnięcie dodanie/baza, rys. 2. Rysunek 2 Proszę zwrócić uwagę, że podczas określania wartości wyciągnięcia, rys. 2, nie ma możliwości nadania wyciągnięciu nazwy. Nadajmy zatem tylko wartość wyciągnięciu (3 mm) i zamknijmy operację zielonym haczykiem OK. Copyright 2015 Janusz Bonarowski 1

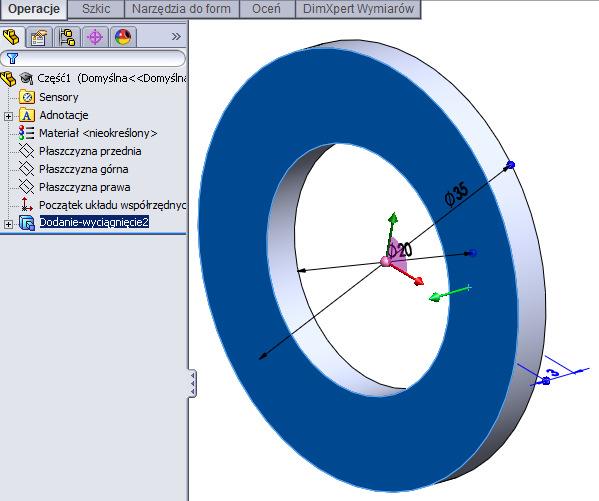

2 Aby nadać nazwę wyciągnięciu kliknijmy model w obszarze rysowania pojawią się wymiary, rys. 3. Rysunek 3. Klikamy model pojawiają się wymiary Kliknijmy 2 razy wymiar, którego nazwę zamierzamy zmienić, czyli wymiar 3 - pojawi się okno Modyfikuj, w którym zmieniamy nazwę na G, rys. 4. Edycje nazwy potwierdzamy zielonym haczykiem OK. w panelu Wymiar. Rysunek 4. Zmiana nazwy wyciągnięcia na G Model został przygotowany do dalszej pracy, możemy go zapisać pod nazwą podkładka_typoszereg.sldprt. Utwórzmy mechanizmami SolidWorksa - arkusz Excela, w którym SolidWorks utworzy Tabelę konfiguracji zawierającą wymiary jakie utworzyliśmy w modelu. W tym celu wybierzmy z menu: Wstaw -> Tabele -> Tabela konfiguracji. Otwarty zostanie panel Tabela konfiguracji, rys. 5. Copyright 2015 Janusz Bonarowski 2

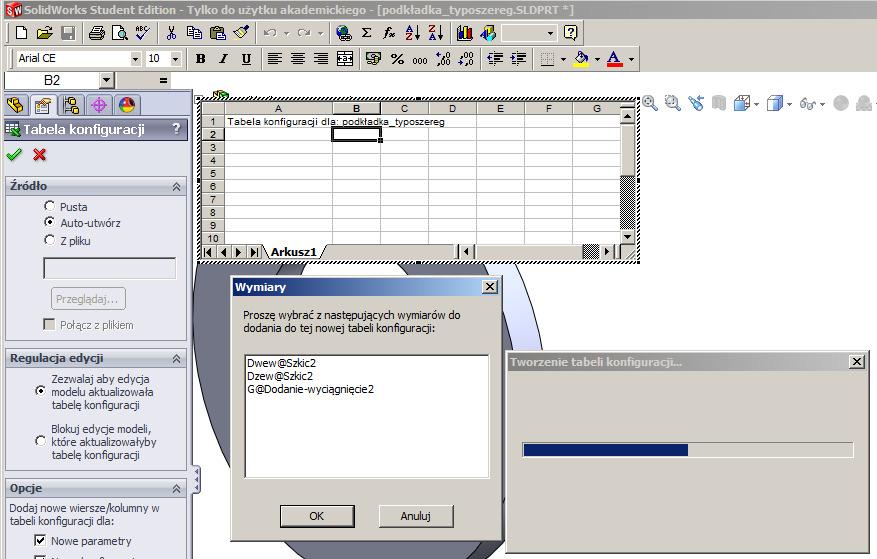

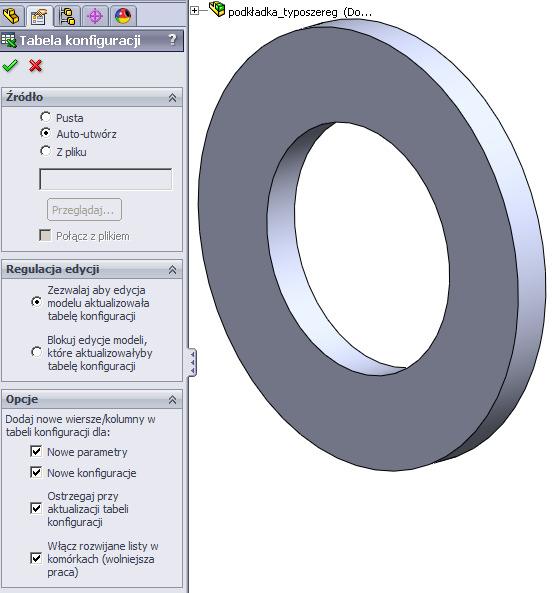

3 Rysunek 5. Tworzymy Tabele konfiguracji, wybrana opcja Auto-utwórz Proszę zwrócić uwagę, aby w kreatorze Tabeli konfiguracji opcja Auto-utwórz była zaznaczona, rys. 7. Operację kończymy zielonym haczykiem OK. Po kliknięciu zielonego haczyka OK w środowisku SolidWorks zgłosi się Excel i okno Wymiary, w którym znajdują się 3 utworzone wymiary i rys. 6. Rysunek 6. Zgłosił się Excel i okno Wymiary Copyright 2015 Janusz Bonarowski 3

4 Zaznaczmy, przytrzymując klawisz Ctrl, wszystkie 3 wymiary w oknie Wymiary z rys. 6 i kliknijmy przycisk OK. Nazwy wymiarów i ich wartości zostaną przeniesione do arkusza Excela, rys. 7. Rysunek 7. Wymiary i ich nazwy zostały przeniesione do arkusza Excela Możemy teraz poczynając od wiersza 4 dopisać do Arkusza dane kilku podkładek wyciąg z normy PN-78/M Podkładki okrągłe zgrubne * pokazane w tabeli poniżej. Gwint Dwew Dzew G M1 1,1 3,5 0,3 M2 2,2 5 0,3 M5 5, M6 6,4 12,5 1,6 M10 10, M ,5 M ,0 M ,0 * Copyright 2015 Janusz Bonarowski 4

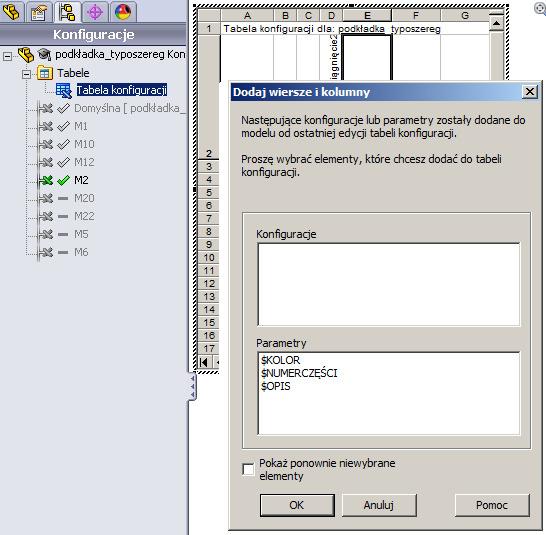

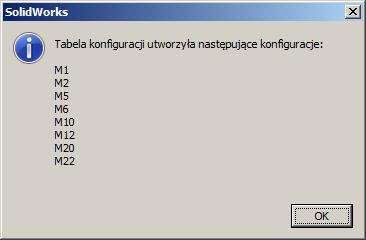

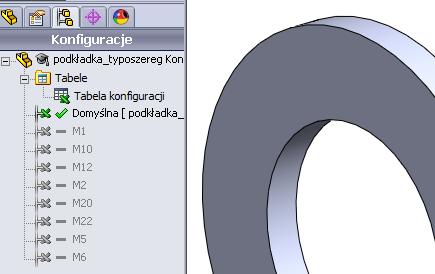

5 Gdy, po wpisaniu przykładowych danych, klikniemy w obszarze rysunkowym poza arkuszem, zgłosi się okno z informacją o utworzeniu Tabeli konfiguracji, rys. 8. Kliknijmy przycisk OK. Rysunek 8 W Menedżerze konfiguracji pojawią się pozycje wpisane do Arkusza Excela, rys.9. Rysunek 9 Klikając teraz na odpowiednią pozycje w Tabeli konfiguracji (np. M2) możemy uzyskać nowy rysunek modelu o wymiarach zapisanych w Arkuszu Excela, rys. 10. Rysunek 10 Copyright 2015 Janusz Bonarowski 5

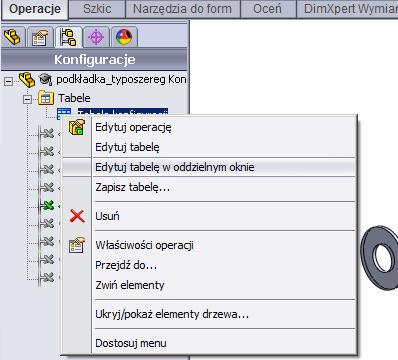

6 Tabelę Excela należy zapisać na dysku. W tym celu klikamy prawym klawiszem myszy Tabelę konfiguracji w oknie Konfiguracji i z menu kontekstowego wybieramy Zapisz tabelę..., rys. 11. Rysunek 11 Akcja ta wywoła okno Dodaj wiersze i kolumny, w którym klikamy przycisk OK, rys. 12. Rysunek 12 Można też edytować Tabelę konfiguracji. W tym celu klikamy prawym klawiszem myszy Tabelę konfiguracji w oknie Konfiguracji i z menu kontekstowego wybieramy Edytuj tabelę w oddzielnym oknie, rys. 13. Copyright 2015 Janusz Bonarowski 6

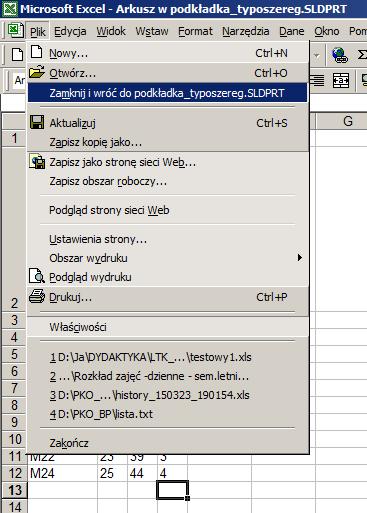

7 Rysunek 13 Zgłosi się oddzielna aplikacja Excel, z otwartym zeszytem o nazwie pod jaką został zapisany. Dla przykładu dopisano jeszcze jedną podkładkę: M24, Dwew: 25, Dzew: 44, G: 4, a następnie z menu plik wybieramy Zamknij i wróć do podkładka_typoszereg.sldprt, rys. 14 Rysunek 14 SolidWork poinformuje nas o dopisaniu wiersza dla M24 i poprosi o akceptację, rys. 15. Copyright 2015 Janusz Bonarowski 7

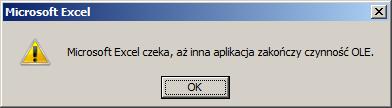

8 Rysunek 15 Excel także może poprosić nas o akceptacje zapisu, rys. 16. Rysunek 16 Dzięki tej technice możemy łatwo tworzyć modele z określonego typoszeregu wymiarów. Copyright 2015 Janusz Bonarowski 8
