NR DZIAŁKI: część działek nr 39/1, ark. 13 oraz 285/4 i 283/6 ark. 30 obręb Umultowo, przy ul. Umultowskiej 85 w Poznaniu

Transkrypt

1 NAZWA INWESTYCJI: MIĘDZYUCZELNIANE CENTRUM NANOBIOMEDYCZNE ADRES: ul. Umultowska 85, Poznań NR DZIAŁKI: część działek nr 39/1, ark. 13 oraz 285/4 i 283/6 ark. 30 obręb Umultowo, przy ul. Umultowskiej 85 w Poznaniu INWESTOR: Uniwersytet im. Adama Mickiewicza w Poznaniu ul. Wieniawskiego 1, Poznań PROJEKTANT: ARPA Architektoniczna Pracownia Autorska Jerzego Gurawskiego FAZA PROJEKTU: Projekt wykonawczy BRANŻA: TOM XIII - TECHNOLOGIA AUTOR: Generalny Projektant mgr inż. arch. Jerzy Gurawski upr. bud. 77/65 OPRACOWANIE: mgr inż. arch. Marek Szapiel mgr inż. arch. Łukasz Janiak KONSULTACJE: dr Jerzy Karolczak DATA: listopad 2008 NR UMOWY: ZP/619/U/08 A R P A A r c h i t e k t o n i c z n a P r a c o w n i a A u t o r s k a J e r z e g o G u r a w s k i e g o P o z n a ń, u l. M a c i e j e w s k i e g o 7, N I P : t e l. / f a x , e - m a i l : a r p i n f o. c o m. p l, w w w. g u r a w s k i. c o m B A N K : W B K V I 0 / P o z n a ń n r

2 ZESPÓŁ PROJEKTOWY Autor generalny projektant mgr inż. arch. Jerzy Gurawski architekt uprawniony: upr. bud. 77/65 A) ARCHITEKTURA mgr inż. arch. Jerzy Gurawski upr. bud. 77/65 mgr inż. arch. Jakub Adamiak mgr inż. arch. Łukasz Nowak mgr inż. arch. Łukasz Janiak mgr inż. arch. Marek Szapiel sprawdzający: prof. dr hab. inż. arch. Aleksander Grygorowicz upr. bud. nr 1193/57 K) KONSTRUKCJA mgr inż. Jan Drzewiecki upr. bud. nr 83/Pw/94 sprawdzający: mgr inż. Krystyna Chocianowicz upr. bud. nr 165/PW/91 IS) INSTALACJE SANITARNE mgr inż. Piotr Osieka upr. bud. nr 177/PW/93, 178/PW/93 mgr inż. Dariusz Michałowski sprawdzający: mgr inż. Tomasz Woźniak upr. bud. nr WKP/0035/POOS/03 IE) INSTALACJE ELEKTRYCZNO- ENERGETYCZNE mgr inż. Włodzimierz Adamczak upr. bud nr 311/80/Pw sprawdzający: mgr inż. Leszek Cudera upr. bud. 117/80/PW IES) INSTALACJE SŁABOPRĄDOWE mgr inż. Jacek Mizgajski, mgr inż. Andrzej Baranowski GT) GAZY TECHNICZNE inż. Ignacy Felman upr. bud nr 21/Pw/92 T) UKSZTAŁTOWANIE TERENU + DROGI inż. Stanisław Lisiak upr. bud. 386/66 Konsultacje: dr Jerzy Karolczak 2

3 O P I S DO PROJEKTU TECHNOLOGII MIĘDZYUCZELNIANEGO CENTRUM NANOBIOMEDYCZNEGO W POZNANIU KAMPUS UAM MORASKO Obiekt Centrum został zaprojektowany tak, by był strukturą maksymalnie elastyczną, przygotowaną na przyjęcie różnego rodzaju urządzeń badawczych, pozwalających na realizację różnych celów naukowych, strukturą otwartą, podlegającą przemianom i dostosowaną do aktualnych potrzeb. A. PODSTAWA OPRACOWANIA 1) Program szczegółowy obiektu wraz z opisem merytorycznym będący podstawową częścią warunków konkursu na w/wym. obiekt - kwiecień Program opracowany przez V. Kanclerza mgr inż. Włodzimierza Płotkowiaka zatwierdzony przez I.M. Rektora UAM prof. dr. hab. Stanisława Lorenca 2) Opracowania pokonkursowe ; koncepcja czerwiec 2008 zawierająca aranżacje technologiczne. 3) Zawiązanie zespołu wielobranżowego do opracowań technologicznych przy udziale pracowników naukowych Uniwersytetu. 4) Konsultacje z przedstawicielami i inspiratorami działań : prof. dr hab. Stefanem Jurgą oraz prof. dr hab. Michaelem Giersigiem 5) Wyjazdy konsultacyjno inspirujące do Europejskiego Centrum Badań Zaawansowanych (Caesar) w Bonn w terminach : marzec rozpoczęcie prac wrzesień w trakcie opracowania 6) Opracowanie projektu budowlanego wraz z aranżem technologicznym będącym podstawą uzgodnień uściślenia doboru urządzeń i wyposażenia oraz wydzielenia opracowań branżowych wynikających z technologii. A) Wymian powietrza w poszczególnych pomieszczeniach łącznie z Cleanroomem i wymaganą klasyfikacją czystości powietrza. 3

4 B) Instalacji gazów technologicznych na potrzeby naukowo badawcze C) Instalacje energetyczne niskoprądowe obsługujące aparaturę. D) Instalacje bezpieczeństwa monitoring etc. 7) Skład zespołu wielobranżowego opracowującego technologię: - Prowadzenie i koordynacja konsultacji wyposażenia i warunków technologicznych: Dr Jerzy Karolczak pracownik naukowy UAM - Instalacje sanitarne: proj. Piotr Osieka z zespołem - Intalacje gazu technicznego: Ignacy Felman - Instalacje elektryczne: mgr inż. Włodzimierz Adamczak - Instalacje słaboprądowe: mgr inż. Jacek Mizgajski Koordynacja opracowań: - mgr inż. arch. Jerzy Gurawski - GP - Autor opracowania - mgr inż. arch. Marek Szapiel - Współautorzy - mgr inż. arch. Łukasz Janiak 8) Uzgodnienia i konsultacje zamykające na obecnym etapie opracowanie technologiczne. Projekt Technologii będący efektem wielu konsultacji i spotkań tak z przedstawicielami Działu Inwestycji UAM jak i pracownikami naukowymi UAM został w dniu 5-tego grudnia 2008 roku przedstawiony: - Prof. dr hab. Stefanowi Jurdze - Prof. dr hab. Ryszardowi Naskręckiemu dziekanowi Wydziału Fizyki UAM i uzyskał akceptację. /Vide notatka/ 4

5 B. OPIS TECHNOLOGII I WYPOSAŻENIA PRACOWNI NAUKOWYCH B1) Cleanroom SCHEMAT UŁOŻENIA W BUDYNKU POZIOM + 0,0 Oznaczenie na rysunku zbiorczym nr 0/6 - pomieszczenia 0/6a do 0/6h Karta pomieszczeń nr T5.1 Opracowanie zgodne z pkt programu Zespół Cleanroomu składa się: - z dwu pomieszczeń 0/6a i 0/6b o klasie czystości jednego pomieszczenia 0/6c o klasie czystości 100 o podniesionej posadzce, ażurowej służącej jako wyciąg Pomieszczenia są połączone: - Korytarzem czystym strefy 1000 zaopatrzonym w śluzy bezciśnieniowe (wejście) i 2 ciśnieniowe (przejście do stref) - Korytarzem brudnym tzw. szarą strefą przeznaczoną do ustawiania urządzeń i podprowadzenia instalacji zasilających prowadzonych na rusztach aluminiowych. - Wejście do Cleanroomu z korytarza głównego poprzez szatnię z szafkami na odzież laboratoryjną konieczną dla obsługi oraz system śluz do poszczególnych stref. - Uwaga stałymi elementami jest zespół szatni ściany sufity, okna posadzki podejścia instalacyjne z szachtów zasilających układ obecnie zakładany zgodny z programem jest elastycznie dostosowany do potrzeb badań i może ulegać zmianom. - Ściany działowe poszczególnych pomieszczeń cleanroomu są budowane systemowo np. w systemie PADANA CLEANROOM i muszą spełniać warunki związane z ich funkcją / Drzwi przeszklone szczelne otwierane na zewnątrz./ - Realizacja wnętrz cleanroomu powinna być przeprowadzona przez profesjonalnego wykonawcę dającego pełną gwarancję jakości a szczególnie szczelności poszczególnych pomieszczeń. 5

6 Instalacje Zgodnie z oznaczeniami na kartach pomieszczeń oraz opracowaniami branżowymi do pomieszczeń tzw. szarej strefy należy doprowadzić końcówki instalacji gazowej: azot, sprężone powietrze, wody technologicznej w obiegu zamkniętym, wody użytkowej oraz uzbrojenie energetyczne zaopatrzone w gniazda i tablice i zabezpieczenia. W strefie podsufitowej prowadzenie kanałów WM i klimatyzacji.- /zgodnie z dokumentacją/ Materiały wykończeniowe: - Posadzki epoksydowe gładkie bez dylatacji, antystatyczne kolor jasnopopielaty przechodzące na ściany na h = ca 15 cm. - Ściany i sufity farby lateksowe 2 klasy odporności kolor biały (vide tabele na rys.) - Okna zewnętrzne aluminiowe podwójne szczelne szyby float zaopatrzone w żaluzje zewnętrzne zapewniające zaciemnienie. - Uwaga: w pomieszczeniach A,B,C należy zgodnie z projektem zainstalować wylewki i natrysk bezpieczeństwa - Układ wentylacji i klimatyzacji zaopatrzony w odpowiednie filtry mieści się w strefie podsufitowej pomieszczeń i jest włączany od góry poprzez system elastycznych połączeń. - Na ścianach zgodnie z wytycznymi należy założyć systemowe listwy aluminiowe uchwyty dla doraźnie prowadzonych instalacji. Wyposażenie Zgodnie z oznaczeniami na Karcie pomieszczeń wyposażenie podstawowe obejmuje szatnię oraz pomieszczenie wejściowe za I szą śluzą techniczną pozostałe przestrzenie służą do ustawienia aparatury i wyposażenia dostosowanego do aktualnych badań i podłączeń do wyprowadzonych końcówek zaprojektowanych mediów. W skład wyposażenia stałego wchodzą: - szafki ubraniowe (40 x 60 x 200) 15 aluminiowe kolor jasnopopielaty - ława na buty (zamiana na obuwie laboratoryjne) konstrukcja jak wyżej - kabina do przebierania Strefa przejściowa - stoły laboratoryjne 150 x 70 z regulowaną wysokością 4 sztuki - krzesła laboratoryjne 2 sztuki uwaga: wyposażenie musi odpowiadać klasie czystości

7 B2) Pracownia spektroskopii NMR i obrazowania SCHEMAT POZIOM -1 Oznaczenie na rysunku zbiorczym od 1/19 do 1/22 Karta pomieszczeń T5.2. Opracowanie zgodne z pkt programu Po przeprowadzonych szczegółowych konsultacjach i uściśleniach wyposażenia z przyszłymi użytkownikami powiększono powierzchnię pracowni wydzielono dwa zespoły obsługujące poszczególne urządzenia: - 1/21 POM. NMR/600/89AS - 1/18 POM. NMR/800/89AS - wysokość pomieszczenia dla NMR h = 490 cm ściany ceglane + strop drewno klejone zgodnie z zaleceniami w bezpośredniej strefie nie należy używać metali stali zbrojonej dźwigarów stalowych etc. pomieszczenie dla NMR/600/89AS izolowane siatką Faradaya - NMR ustawiono na wydylatowanych od posadzki blokach fundamentowych betonowych (vide projekt konstrukcji + architektury) - Pomieszczenia dla NMR stanowią wydzieloną część obiektu bezpośrednio przekrytą stropodachem o nawierzchni z warstw ziemi i zieleni ekstenzywnej. - Dostawy urządzeń są możliwe dwiema drogami: a) W czasie robót wykończeniowych portalem pozostawionym w ścianie północnej tymczasowo zabezpieczonym płytami OSB na stelażach po zamontowaniu urządzeń (od zewnątrz brama, od wewnątrz płyta kartonowo gipsowa b) Głównym ciągiem dostawczym obsługującym piwnice Centrum poprzez pochylnie + korytarze i drzwi dwuskrzydłowe 180/ Pomieszczenia i przestrzeń obsługująca NMR wyposażona zgodnie z Kartami pomieszczeń w stoły laboratoryjne 150 x 75 o h = 90 cm i h = 75 cm płytach z konglomeratu w kolorze białym, digestorium i zlewy z stali nierdzewnej zgodnie z aranżami technologicznymi h = pomieszczeń = 3,0 m. - Systemy szafek wiszących dostosować do aktualnych potrzeb użytkowników 7

8 Instalacje: - Zgodnie z ustaleniami zaprojektowano końcówki sieci gazowej azot, sprężone powietrze - z regulatorami 2-go stopnia zaopatrzonemu w filtry przeciwpyłowe - podejścia wody technologicznej chłodzącej w obiegu zamkniętym oraz instalacją wody użytkowej zgodnie z wymaganiami użytkowników. - Instalacje zasilające gniazda jedno i trójfazowe, punkty elektryczno logiczne, układ Tablic rozdzielczych - TSP 1 125A - TSP 2 63A/32A/16A - TSP 3 63A/32A/16A Rozmieszczenie wg Kart pomieszczeń uwaga: instalacje prowadzić w naściennych listwach Legranda Wyposażenie w sprzęt i aparaturę naukową odbywać się będzie w trakcie kończenia realizacji - zgodnie z doświadczeniem naukowców nieustanny postęp technologiczny sprawia, iż coraz nowsza i wydajniejsza generacja urządzeń stawia coraz mniejsze wymagania co do przestrzeni i warunków użytkowania nie mniej przyjęte aktualnie rozwiązania odpowiadają obecnie stawianym wymogom technicznym dla określonych w programach urządzeń, dotyczy to całości Centrum jako Machiny naukowej. Wykończenie wnętrz: - Posadzki epoksydowe antystatyczne gładkie na ścianę 15 cm jasny srebrny popiel. - Ściany + sufity farby lateksowe matowe 2 klasy odporności. 8

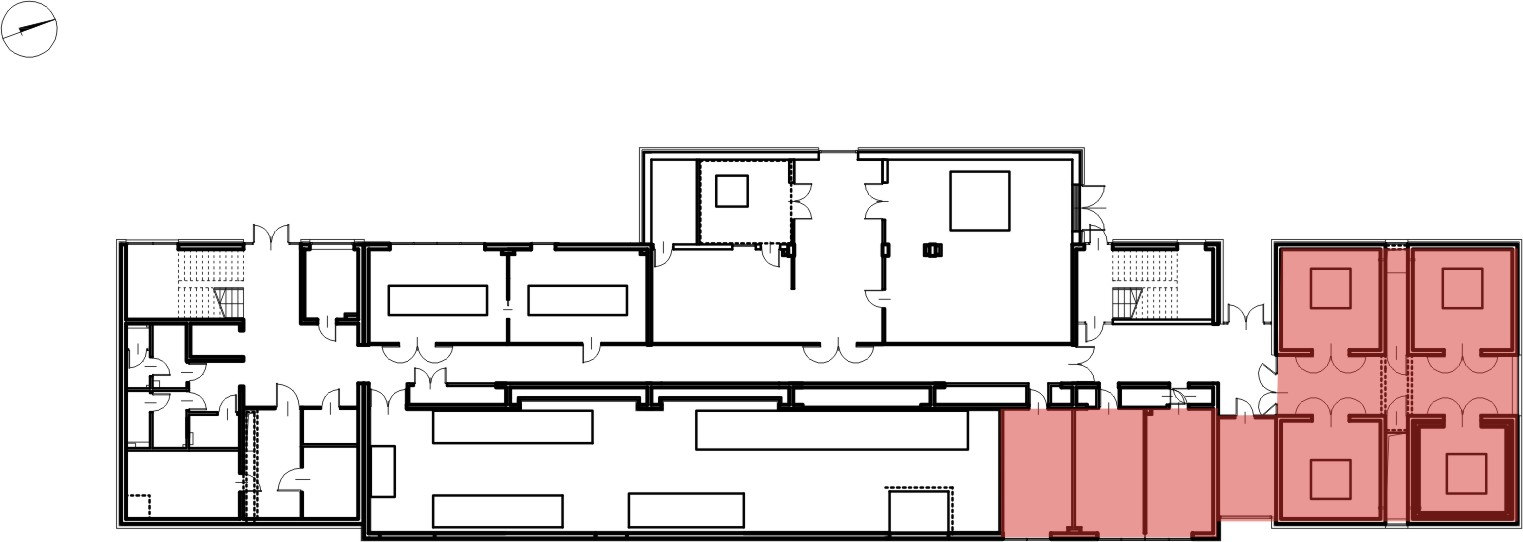

9 B3) PRACOWNIA MIKROSKOPÓW SCHEMAT POZIOM -1 Oznaczenie na rysunkach zbiorczych od 1/8 do 1/15 Karta pomieszczeń T 5.3 Opracowanie zgodne z pkt programu Technologia: - Z zebranych materiałów oraz konsultacji naukowych z przyszłymi użytkownikami; prof.dr hab. Michaelem Giersingiem ustalono, iż zgodnie z koncepcją zespół mikroskopów mieści się w wydzielonej autonomicznej wieży po północnej stronie i jest niezależnie wydylatowany oraz odsunięty od obiektu podstawowego. - Wieża składa się z czterech niezależnych komór mieszczących poszczególne mikroskopy zgodnie z wytycznymi programu - Połączenie komór stanowi hol o wysokości h = 720 cm stanowiący przestrzeń manewrową umożliwiającą transport i dostawę mikroskopów i ich podzespołów. - W szczelinach powstałych z rozsunięcia komór prowadzone są instalacje klimatyzacji-wentylacji mechanicznej, zasilania dla poszczególnych mikroskopów. - Mikroskopy fundamentowane są bezpośrednio na gruncie, na blokach betonowych dylatowanych od posadzki /ciężar bloku fud. > ciężaru mikroskopu/. - Mikroskop transmisyjny TEM określony jako najbardziej wrażliwy mieści się w skrajnej najdalej od NMR odsuniętej komorze ( pom-1/13) posiadającej podwójnie dylatowane ściany. Blok fundamentu jest dodatkowo ustawiony na palach wpuszczonych w grunt. - Całość wykonać zgodnie z projektem konstrukcji. Uwaga; Posadowienie szczególnie wrażliwego na drgania mikroskopu TEM winno się odbyć po przebadaniu przez specjalistów (dostawcę sprzętu) natężenia drgań oraz zaproponowanie sposobu ich redukcji/ np. głębokość, posadowienie pali/. Dotyczy to całego obszaru przeznaczonego pod mikroskopy. - Wszystkie te prace mają za zadanie zapewnić możliwie najlepsze warunki 9

10 pracy eliminacje drgań, przenikanie hałasu, stałą temperaturę i wilgotność, w poszczególnych komorach. Instalacje - Do poszczególnych komór zgodnie z wytycznymi wprowadzono instalacje wody technologicznej do chłodzenia urządzeń końcówki instalacji gazowej sprężonego powietrza + azot zakończone reduktorami 2-go stopnia z filtrami wyprowadzenie powietrza z pomp próżniowych - system instalacji klimatyzacji-wentylacji z central utrzymujących stałą temperaturę i wilgotność - Punkty elektryczno-logiczne oraz system gniazd jedno i trójfazowych rozmieścić zgodnie z kartą pomieszczeń. - urządzenia mikroskopów są wyposażone w własną aparaturę systemu zabezpieczeń i amortyzacji, montaż i posadowienie należy dokonać zgodnie z dołączonymi przez producenta instrukcjami tzw DTR. Wykończenie wnętrz; - Posadzki gładkie, twarde, elektrostatyczne nie generują kurzu np. epoksydowe w kolorze jasnopopielatym. - Ściany + sufity - akustyczne panele, wygłuszające, wykończone materiałem faktura,,len grubo-tkany, kolor czarny np. płyty,,ecophon, POMIESZCZENIA POMOCNICZE OBSŁUGUJĄCE ZESPÓŁ MIKROSKOPÓW nr pomieszczeń 1/11 do 1/8 - Pom. - 1/11 - Pomieszczenie pomocniczo-przygotowawcze w bezpośredniej bliskości zespołu Mikroskopów Zespół trzech pomieszczeń w trzonie głównym. - Pom. - 1/10 - Pomieszczenie do obróbki danych. - Pom. - 1/9 - Pomieszczenie dla preparatyki końcowej. - Pom. - 1/8 Pomieszczenie dla analizy rentgenowskiej wyposażone w dyfraktometr rentgenowski. Wyposażenie pomieszczeń stanowią: - Stoły aparaturowe 150 X 75 blaty konglomerat - Szafy laboratoryjne 150 X 75 h = 90 cm - Szafy laboratoryjne 120 X 75 h = 90 cm - Szafy laboratoryjne 90 X 60 h = 200 cm - Szafy laboratoryjne 150 X 75 h = 90 cm z zlewem z stali nierdzewnej - Szafy biblioteczne 90 X 60 h = 200 cm - Szafy ubraniowe 90 X 60 h = 200 cm - Foteli obrotowych ergonomicznych kolory biel + jasnoszary real Rozmieszczenie wyposażenia w/g aranżu technologiczno-wnętrzarskiego Rys. T5.3 10

11 Instalacje Zgodnie z ustaleniami i dokumentacją branży sanitarnej - pomieszczenia zaopatrzone w: - System wentylacji mechanicznej. - Instalacje gazu sprężonego, powietrza + azotu zakończone regulatorami 2 stopnia + filtry przeciwpyłowe. - Punkty elektryczno-logiczne - System gniazd jedno i trójfazowych - Sieć instalacji komputerowej. - Umieszczone w listwach legranda zgodnie z projektem. - Wypuszczone zestawy komputerowe - Wodę użytkową ciepłą + zimną doprowadzoną do zlewu. - Woda dejonizowana w pojemnikach dostarczana przez profesjonalną firmę / obejmuje całą strukturę fizyki/ Wszystkie pomieszczenia zaopatrzone : - W parapety z białego konglomeratu wzdłuż ściany okiennej o s=30 cm. - System rolet zaciemniających zewnętrznych w kolorze RAL 9006 Pełną i szczegółową informację zawierają rysunki karty pomocniczej T5.3. B4/. PRACOWNIA OPTYCZNO-SPEKTROSKOPOWA SCHEMAT - POZIOM -1 /ze względu na konieczność fundowania umieszczona na poziomie 1/ Oznaczenia na rys. zbiorczym 1/23 i 1/24 Karta pomieszczeń T5.8 Opracowanie zgodne z pkt programu 11

12 Zgodnie z programem i konsultacjami pracownia składa się z dwóch pomieszczeń przedzielonych ścianą z przesuwnymi drzwiami. W każdym pomieszczeniu profesjonalny stół optyczny z aktywnym systemem tłumienia drgań pod lasery o gabarycie 108 X 450 cm ustawiony na wydylatowanych od posadzki fundamentach betonowych ułożonych na gruncie. Wyposażenie: - Każdym pomieszczeniu digestorium /pw/ z odprowadzeniem ścieków. - Pompa próżniowa z wyprowadzeniem gazów do ciągu digestorium - Stoły i szafki laboratoryjne 150 X 75 h = 75, 90 X 75 h = 75 - Szafki laboratoryjne 90 X 75 h = 90 ze zlewem z stali nierdzewnej - Blaty stołów i szafek + parapety podokienne biała płyta konglomeratu grubość 3 cm. - Krzesła laboratoryjne ergonomiczne + wyposażenie Układ i szczegółowe dane vide rys. T5.8. Instalacje: - Klimatyzacja obu pomieszczeń z zapewnieniem utrzymania stałej temperatury- powietrze filtrowane. - Podejścia instalacji gazowej spr. powietrze + azot - regulatory 2 stopnia + filtry przeciwpyłowe. - Woda technologiczna do chłodzenia laserów w obiegu zamkniętym - Instalacja wody użytkowej z odprowadzaniem. - Punkty elektryczno-logiczne - Gniazda jedno i trójfazowe - Sieć komputerowa - Dla każdego pomieszczenia rozdzielnia elektryczna z oddzielnym zasilaniem lasera 63A Wykończenie wnętrz ; - Posadzki epoksydowe antystatyczne jasny popiel - Ściany + sufity farby lateksowe matowe o 2 klasie odporności. - Okna zaopatrzone w wewnętrzne zasłony zapewniające pełne zaciemnienie. 12

13 B5./ PRACOWNIA CHEMICZNA SCHEMAT POZIOM +0 Oznaczenie na rys. zbiorczym 0/13 do 0/15. Karta pomieszczeń T5.4 Opracowanie zgodne z pkt. 5.4 programu. Pracownia składa się z trzech pomieszczeń: dwóch laboratoryjnych i jednego określonego jako pomocnicze, w którym umiejscowione są spektrofotometry. Pomieszczenia połączone są drzwiami rozsuwanymi tak by można stworzyć ciąg pracy laboratoryjnej. Wszystkie pomieszczenia zaopatrzone w rolety wewnętrzne zapewniają pełne zaciemnienie oraz parapety s= 30 cm, gr. = 3 cm białego konglomeratu. Wyposażenie : - W każdym pomieszczeniu laboratoryjnym Dygestorium /pw/ /120 X 75 X sztuki/ - Stoły i szafki laboratoryjne 150 X 75 h = 75, 150 X 75 h = 90 cm do pracy laboratoryjnej i 120 X 75 h = X 75 h = 90 - Blaty laboratoryjne = biały konglomerat - Blaty do pracy komputerowej = okleina drewnopodobna jasny buk - Zlew ze stali nierdzewnej. - Na ścianach system szafek laboratoryjnych wiszących na stelarzu aluminiowym. Instalacje Uwaga : Przy wyjściach ewakuacyjnych z laboratorium umieścić natryski wylewki bezpieczeństwa. - System wentylacji mechanicznej + klimatyzacja z regulowaną temperaturą. - Dygestoria z wyciągiem zaopatrzonym w końcówki sieci gazu sprężonego powietrza + azot z możliwością zastosowania rękawic. /system glovesbox/. - Punkty elektryczno-logiczne. - Gniazdka jedno i trójfazowe. 13

14 - Sieć komputerowa. Rozprowadzona na listwach legranda. Rozdzielnie elektryczne Zabezpieczenia zasilania w każdym laboratorium. Wykończenie Posadzki epoksydowe jasny popiel. Ściany, sufit - malowanie farbami lateksowymi o 2 klasie odporności Uwaga: - drzwi do laboratorium o podwyższonej szczelności i wysuwanej Dolnej uszczelce przy ich zamknięciu. B6/ PRACOWNIA BIOLOGICZNA SCHEMAT POZIOM + 0,00 Oznaczenia na rys. zbiorczych 0/11, 0/12 Karta pomieszczeń T5.5 Opracowanie zgodne z pkt. 5.5 programu Pracownia obejmuje dwa jednolite pomieszczenia połączone drzwiami Rozsuwanymi. Pomieszczenia zaopatrzone w rolety zaciemniające i parapet ciągły o szerokości = 30 cm z białego konglomeratu W obu pomieszczeniach występuje podciśnienie. 14

15 Wyposażenie Każde z pomieszczeń wyposażone w dygestorium z wyciągami. /120 X 75 X sztuki/ Stoły i szafki laboratoryjne: X 75 h = 75 cm do prac komputerowych - blaty okleina drewnopodobna jasny buk X 75 h = 90 do prac laboratoryjnych - blaty konglomerat kamień biały - Szafki 150 X 75 h 90 ze zlewami ze stali nierdzewnej - Na ścianach system szafek laboratoryjnych na stelażu aluminiowym /30X60/ Instalacje - System wentylacji mechanicznej - Klimatyzacja z regulowaną temperaturą - Instalacja wody użytkowej + kanalizacja. - Instalacja gazowa sprężonego powietrza + azot. - Obejmy do butli z CO2 - Chromatograf + SPR + N2 - Punkty elektryczno logiczne - Gniazdka jedno i trójfazowe - Sieć komputerowa prowadzona w listwach legranda - Rozdzielnie elektryczne zabezpieczenie zasilania 32 A Wykończenie: - Posadzki: epoksydowe wylewane elektrostatyczne jasny popiel - Ściany sufity: malowane farbami lateksowymi mat w kolorze białym. - Drzwi z listwą uszczelniającą. B7/ PRACOWNIA WYTWARZANIA NANOSTRUKTUR SCHEMAT POZIOM + 0,00 Oznaczenie na rysunku zbiorczym 0/7 i 0/8 Karta pomieszczeń T5.7 Opracowanie zgodne z pkt. 5.7 programu 15

16 Pracownia składa się z dwóch pomieszczeń połączonych rozsuwanymi drzwiami. W pomieszczeniach przy drzwiach ewakuacyjnych należy zainstalować natrysk bezpieczeństwa + wylewka w posadzce. Pomieszczenia zaopatrzone w system zewnętrznych rolet zaciemniających i parapet z konglomeratu s = 30 cm, h = 3 cm. Wyposażenie: - W obu pomieszczeniach Dygestoria, w pomieszczeniu 0/8 CVD jako GLAVESBOX z doprowadzeniem indywidualnej instalacji gazowej NH 3, C 2 H 2, H 2, N 2, SPR. - Wyposażenie standardowe laboratoryjne w stoły szafki laboratoryjne o gabarytach 150 x 75, h = 90 i 150 x 75, h = 75 - Nawierzchnia stołów laboratoryjnych z białego konglomeratu stoły do prac komputerowych folia drewnopodobna buk. - Zlewy ze stali nierdzewnej - Przystawki laboratoryjne pomiędzy stołami wyspowymi - System szafek naściennych wiszących na stelażu aluminiowym biel + popielaty. Instalacje - W-M - klimatyzacja - Woda użytkowa + kanalizacja - Instalacja gazowa standardowa SPR + N 2 - Instalacja gazowa indywidualna ciągnięta z wymiennych butli umieszczonych na zewnętrznej galerii naściennie do GLAVESBOXU - gazy acetylen amoniak + wodór, zakończone regulatorami drugiego stopnia. - Punkty elektryczno - logiczne - Gniazda jedno i trójfazowe - Sieć komputerowa prowadzona w naściennych listwach Legranda - Rozdzielnice elektryczne zabezpieczające zasilanie 63A. 16

17 B8/ PRACOWNIA MEDYCZNA SCHEMAT POZIOM + 1 Oznaczenie na rysunku zbiorczym 1/22 do 1/25 Karta pomieszczeń T5.6 Opracowanie zgodne z pkt. 5.6 programu - Pracownia składa się z czterech amfiteatralnie ułożonych pomieszczeń z których jedno ma funkcję pomieszczenia pomocniczego, pozostałe są laboratoriami. Połączenie stanowią drzwi rozsuwane umożliwiające stworzenie ciągu laboratoryjnego. - Wszystkie pomieszczenia zaopatrzono w system wewnętrznych rolet zaciemniających oraz parapet z konglomeratu S = 30 cm, h = 3 cm. - Uwaga: w pomieszczeniach występuje podciśnienie drzwi na komunikację wewnętrzną o podwyższonej szczelności z listwą dociskową. Wyposażenie: - W pomieszczeniach 1/25 i 1/23 Digestoria z wyciągami i podłączeniem instalacji gazów SPR + N 2 (120 x 75 x sztuki) - W pomieszczeniu pomiarowym stanowiska dla chromatografii. - Wyposażenie standardowe laboratoryjne: Stoły szafki laboratoryjne o blatach z konglomeratu biel i modułach 150 x 75, h = 90 i 120 x 75, h = 90 do prac laboratoryjnych oraz 150 x 75, h = 75 do prac komputerowych blat okleina folia drewnopodobna buk. - W układzie wyspowym stołów laboratoryjnych wprowadzić systemową przystawkę rozdzielającą do prowadzenia instalacji - Na ścianach szafki laboratoryjne wiszące 30 x 60 na stelażu aluminiowym biel + jasny popiel - (szczegółowe rozmieszczenie gabaryty ilość wg karty pomieszczeń T5.6 dotyczy wszystkich opisanych pomieszczeń) 17

18 Instalacje: - System wentylacji z klimatyzacją - Podciśnienie - Pod Digestoria i Chromatograf instalacja gazowa SPR + N 2 - Woda użytkowa + kanalizacja - Uchwyty do butli CO 2 - Punkty elektryczno - logiczne - Gniazda jedno i trójfazowe - Sieć komputerowa prowadzona w listwach legranda - Rozdzielnice elektryczne zabezpieczenie zasilania 32A Wykończenie: - Standardowe dla Machiny naukowej. - Posadzki epoksydowe wylewane elektrostatyczne jasny popiel, - Ściany i sufity malowane farbami lateksowymi matowymi kolor biały. - Drzwi szczelne z dolną listwą dociskową. B9/ PRACOWNIA FIZYKI WIDZENIA I NEURONAUKI SCHEMAT POZIOM + 1 Oznaczenie na rysunku zbiorczym 1/19 1/21 Karta pomieszczeń T5.9 Opracowanie zgodne z pkt. 5.9 programu 18

19 - Pracownia składa się z trzech pomieszczeń połączonych drzwiami rozsuwanymi. - W pomieszczeniu 1/21 wydzielony box z leżanką lekarską do badań EEG pomieszczenie bez światła dziennego. - Pomieszczenie 1/19 przeznaczone do podziału na 3 stanowiska badań foropterem - Wszystkie pomieszczenia posiadają system zasłon zaciemniających oraz standardowy parapet z konglomeratu. Wyposażenie: - Podstawowy standard szafki stoły laboratoryjne 150 x 75, h = 90 i h = 75 cm o blatach z konglomeratu do prac laboratoryjnych i laminat drewnopodobny pod komputerem. - system szafek wiszących - zlewy ze stali nierdzewnej dodatkowe wyposażenie ruchoma leżanka lekarska fotele z regulowaną wysokością dla stanowisk foropterów Instalacje: - Instalacja wentylacji mechanicznej - Wody i kanalizacji - Punktów elektryczno logicznych - Gniazd jedno i trójfazowych - Sieć komputerowa prowadzona w listwach naściennych. - Rozdzielnice elektryczne zabezpieczenie zasilania 32A. Wykończenie: - Posadzki epoksydowe gładkie elektrostatyczne kolor jasny popiel - Ściany + sufity malowanie farbami lateksowymi o 2 kl. odporności na ścieranie. 19

20 B10/ SALE SEMINARYJNE SCHEMAT POZIOM +1 Oznaczenie na rysunku zbiorczym 1/6 1/7 Oznaczenie karty pomieszczeń T1 Oznaczenie wg programu 1 - Dwie niezależne sale seminaryjne każda na 20 miejsc wyposażona w stoły i krzesła uchylne mocowane do posadzki, stół katedry tablice i ekran zwijany + rzutnik multimedialny. - Zasłony wewnętrzne umożliwiające pełne zaciemnienie + parapet konglomerat szerokości = 30 cm o grubości 3 cm. Instalacje: - Wentylacja mechaniczna - Punkty elektryczno logiczne - Gniazda jedno i trójfazowe - Sieć komputerowa Wykończenie - Posadzki miękkie akustycznie tłumiące np. typu Flotex - Ściany malowane farbami latexowymi matowymi o 2 kl. odporności na ścieranie - Sufity podwieszone tłumiące z rozmieszczonym oświetleniem i kratkami wentylacji mechanicznej. 20

21 B11/ POKOJE DO PRAC NAUKOWYCH KAMERALNYCH POSTDOCY SCHEMAT POZIOM +1 Oznaczenie na rysunku zbiorczym 1/8 do 1/15 Karta pomieszczeń T2 Oznaczenie w programie 2. Zgodnie z programem na pierwszym piętrze połączonym łącznikiem ze strukturą fizyki lokalizujemy osiem pokoi dla pracowników naukowych dwustanowiskowych. Wyposażenie każdego pokoju: - 2 biurka komputerowe 140 x 70 o regulowanej wysokości z listwami do prowadzenia instalacji szuflada na klawiaturę blat HPL biała brzoza - 2 krzesła ergonomiczne o zmiennej wysokości - 2 fotele + stolik - szafa ubraniowa + szafy biblioteczne - zasłony wewnętrzne typu Screen - parapet z konglomeratu szerokości 30 cm i grubości 3 cm Instalacje: - Instalacje elektryczne - Punkty elektryczno - logiczne - Gniazda jednofazowe - Wentylacja mechaniczna - Sieć komputerowa - Instalacje prowadzone w listwach naściennych legranda 21

22 Wykończenie - Posadzki miękkie akustycznie np. Flotex jednobarwne jasno szare - Ściany malowane farbami latexowymi matowymi 2 kl. odporności - Sufity podwieszone z materiałów tłumiących np. płyt Ecophon Uwaga: na kartach pomieszczeń T2 znajdują się aranże i wytyczne technologiczne dla pomieszczeń pomocniczych dla pracowników technicznych T3. szatnie, pomieszczenia gospodarcze kuchenki dla poszczególnych kondygnacji T4. sanitariaty poszczególnych kondygnacji WC męskie, damskie + niepełnosprawni. Wszystkie karty pomieszczeń zawierają pełną informację o instalacjach oraz wyposażeniu z podaniem ich ilości, jakości i rozstawieniu oraz wykończeniu wnętrz. 22

23 Spis rysunków i szczegółowych wytycznych technologicznych zawartych na kartach projektu Nr rys. Nazwa rysunku Skala Uwagi Ko1 RYSUNKI KOORDYNACYJNE Plan sytuacyjny powiązanie Centrum z Wydziałem Fizyki 1:500 Ułożenie Centrum w stosunku do istniejącej struktury Fizyki Ko2 Rzut poziomu - 1 1:100 - NMR, Mikroskopy - Lasery, Spektroskopy Ko3 Rzut poziomu ±0,00 1:100 - Cleanroom, Nanostruktury - Pracownia chemiczna - Pracownia biologiczna Ko4 Rzut poziomu +1 1:100 - Pracownia medyczna - Pracownia Fizyki Widzenia i Neuronauki - Sale seminaryjne - Pokoje naukowców KARTY POMIESZCZEŃ SZCZEGÓŁOWA ARANŻACJA, WYKAZ MEBLI, URZĄDZEŃ, WYTYCZNE DO INSTALACJI T1 Sale seminaryjne 1:50 T2 Pokoje pracowników naukowych 1:50 T3 Pomieszczenia socjalno - gospodarcze 1:50 T4 Sanitariaty 1:50 T5.1 Cleanroom 1:50 T5.2 Pracownia NMR 1:50 T5.3 Pracownia mikroskopowa 1:50 T5.4 Pracownia chemiczna 1:50 T5.5 Pracownia biologiczna 1:50 T5.6 Pracownia medyczna 1:50 T5.7 Pracownia wytwarzania nanostruktur 1:50 T5.8 Pracownia optyczno-spektroskopowa 1:50 T5.9 Pracownia fizyki widzenia i neuronauki 1:50 23
