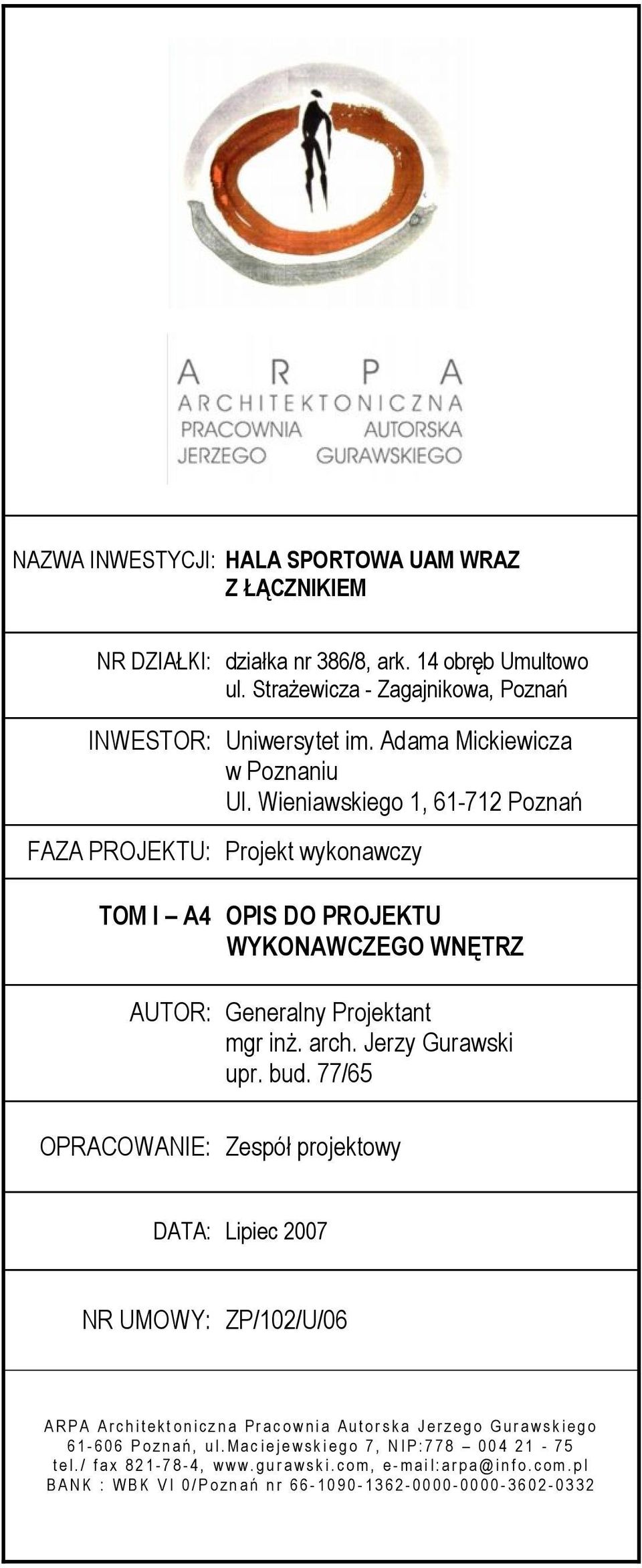

1 NAZWA INWESTYCJI: HALA SPORTOWA UAM WRAZ Z ŁĄCZNIKIEM NR DZIAŁKI: działka nr 386/8, ark. 14 obręb Umultowo ul. Strażewicza - Zagajnikowa, Poznań INWESTOR: Uniwersytet im. Adama Mickiewicza w Poznaniu Ul. Wieniawskiego 1, Poznań FAZA PROJEKTU: Projekt wykonawczy TOM I A4 OPIS DO PROJEKTU WYKONAWCZEGO WNĘTRZ AUTOR: Generalny Projektant mgr inż. arch. Jerzy Gurawski upr. bud. 77/65 OPRACOWANIE: Zespół projektowy DATA: Lipiec 2007 NR UMOWY: ZP/102/U/06 ARPA Architektoniczna Pracownia Autorska Jerzego Gurawskiego Poznań, ul.maciejewskiego 7, NIP: tel./ fax , arpa@info.com.pl BANK : WBK VI 0/Poznań nr

Wieniawskiego 1, 61-712 Poznań FAZA PROJEKTU: Projekt wykonawczy TOM I A4 OPIS DO PROJEKTU WYKONAWCZEGO WNĘTRZ AUTOR: Generalny Projektant mgr inż. arch. Jerzy Gurawski upr.

2 Spis treści 01 Projekt wnętrz - sufity 02 Projekt wnętrz - posadzki 03 Projekt wnętrz - ściany 04 Wyposażenie wnętrz elementy wyposażenia 05 Spis rysunków 2

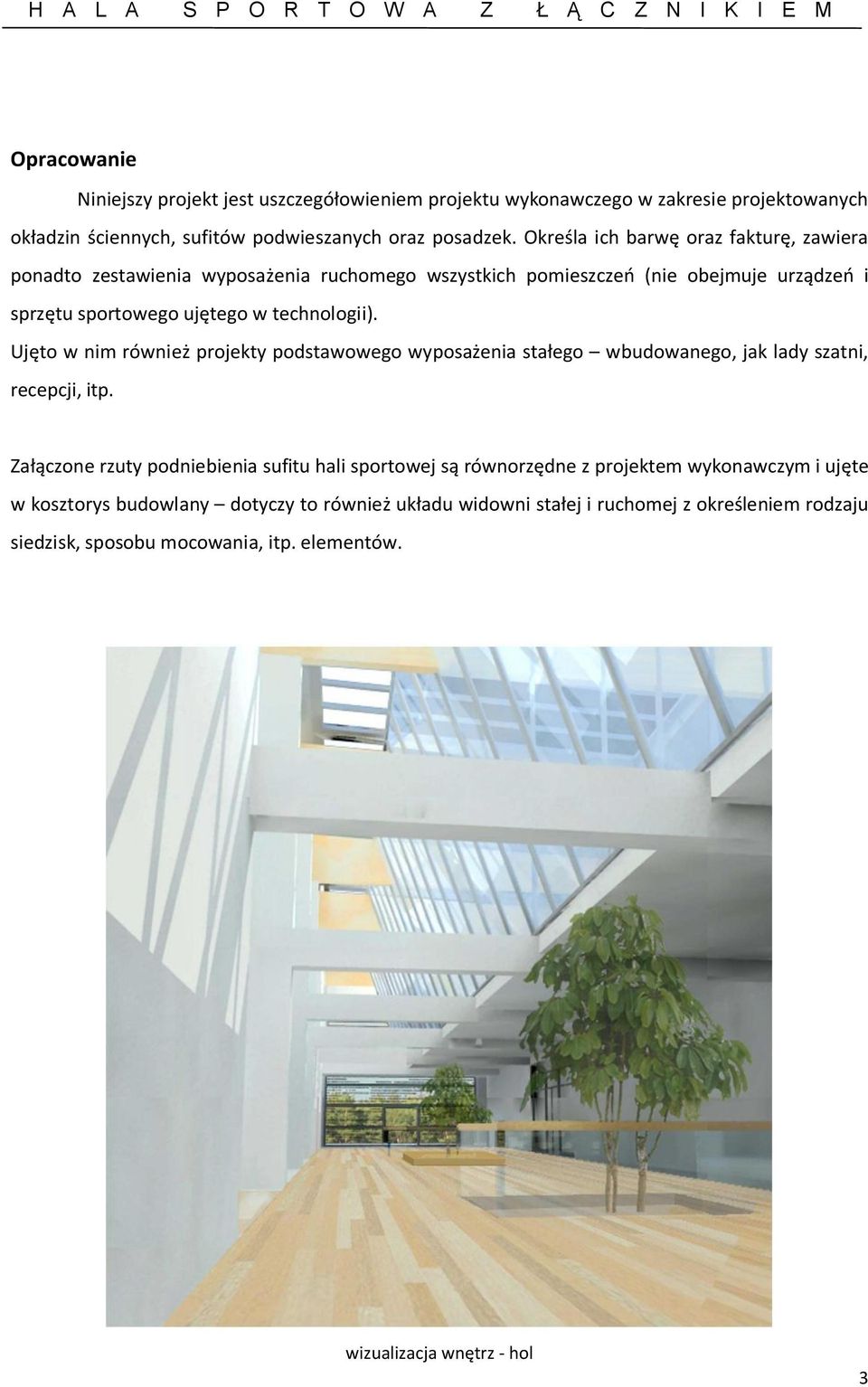

3 Opracowanie Niniejszy projekt jest uszczegółowieniem projektu wykonawczego w zakresie projektowanych okładzin ściennych, sufitów podwieszanych oraz posadzek. Określa ich barwę oraz fakturę, zawiera ponadto zestawienia wyposażenia ruchomego wszystkich pomieszczeń (nie obejmuje urządzeń i sprzętu sportowego ujętego w technologii). Ujęto w nim również projekty podstawowego wyposażenia stałego wbudowanego, jak lady szatni, recepcji, itp. Załączone rzuty podniebienia sufitu hali sportowej są równorzędne z projektem wykonawczym i ujęte w kosztorys budowlany dotyczy to również układu widowni stałej i ruchomej z określeniem rodzaju siedzisk, sposobu mocowania, itp. elementów. wizualizacja wnętrz - hol 3

Ujęto w nim również projekty podstawowego wyposażenia stałego wbudowanego, jak lady szatni, recepcji, itp.

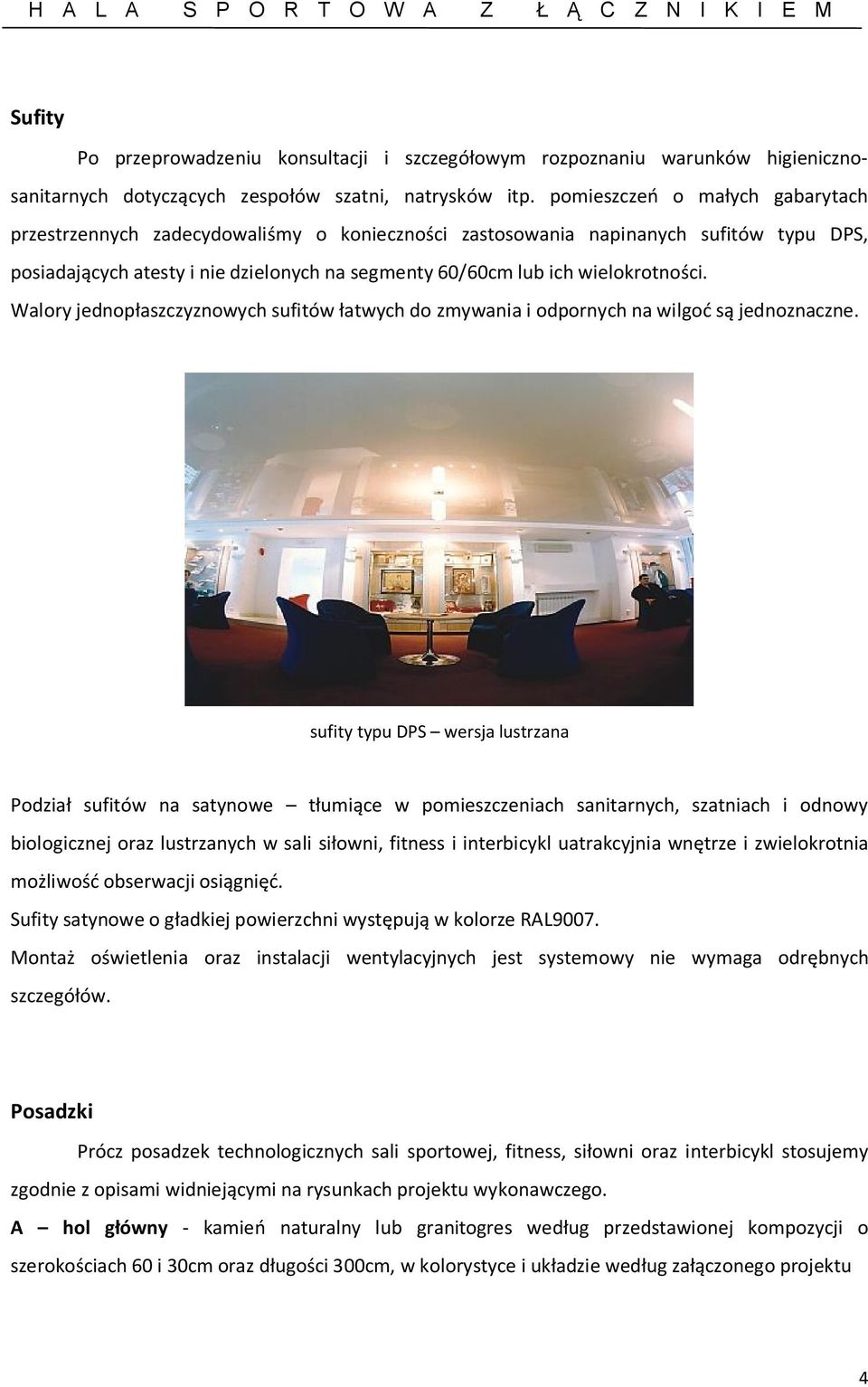

4 Sufity Po przeprowadzeniu konsultacji i szczegółowym rozpoznaniu warunków higienicznosanitarnych dotyczących zespołów szatni, natrysków itp. pomieszczeń o małych gabarytach przestrzennych zadecydowaliśmy o konieczności zastosowania napinanych sufitów typu DPS, posiadających atesty i nie dzielonych na segmenty 60/60cm lub ich wielokrotności. Walory jednopłaszczyznowych sufitów łatwych do zmywania i odpornych na wilgoć są jednoznaczne. sufity typu DPS wersja lustrzana Podział sufitów na satynowe tłumiące w pomieszczeniach sanitarnych, szatniach i odnowy biologicznej oraz lustrzanych w sali siłowni, fitness i interbicykl uatrakcyjnia wnętrze i zwielokrotnia możliwość obserwacji osiągnięć. Sufity satynowe o gładkiej powierzchni występują w kolorze RAL9007. Montaż oświetlenia oraz instalacji wentylacyjnych jest systemowy nie wymaga odrębnych szczegółów. Posadzki Prócz posadzek technologicznych sali sportowej, fitness, siłowni oraz interbicykl stosujemy zgodnie z opisami widniejącymi na rysunkach projektu wykonawczego. A hol główny - kamień naturalny lub granitogres według przedstawionej kompozycji o szerokościach 60 i 30cm oraz długości 300cm, w kolorystyce i układzie według załączonego projektu 4

wielokrotności. Walory jednopłaszczyznowych sufitów łatwych do zmywania i odpornych na wilgoć są jednoznaczne.

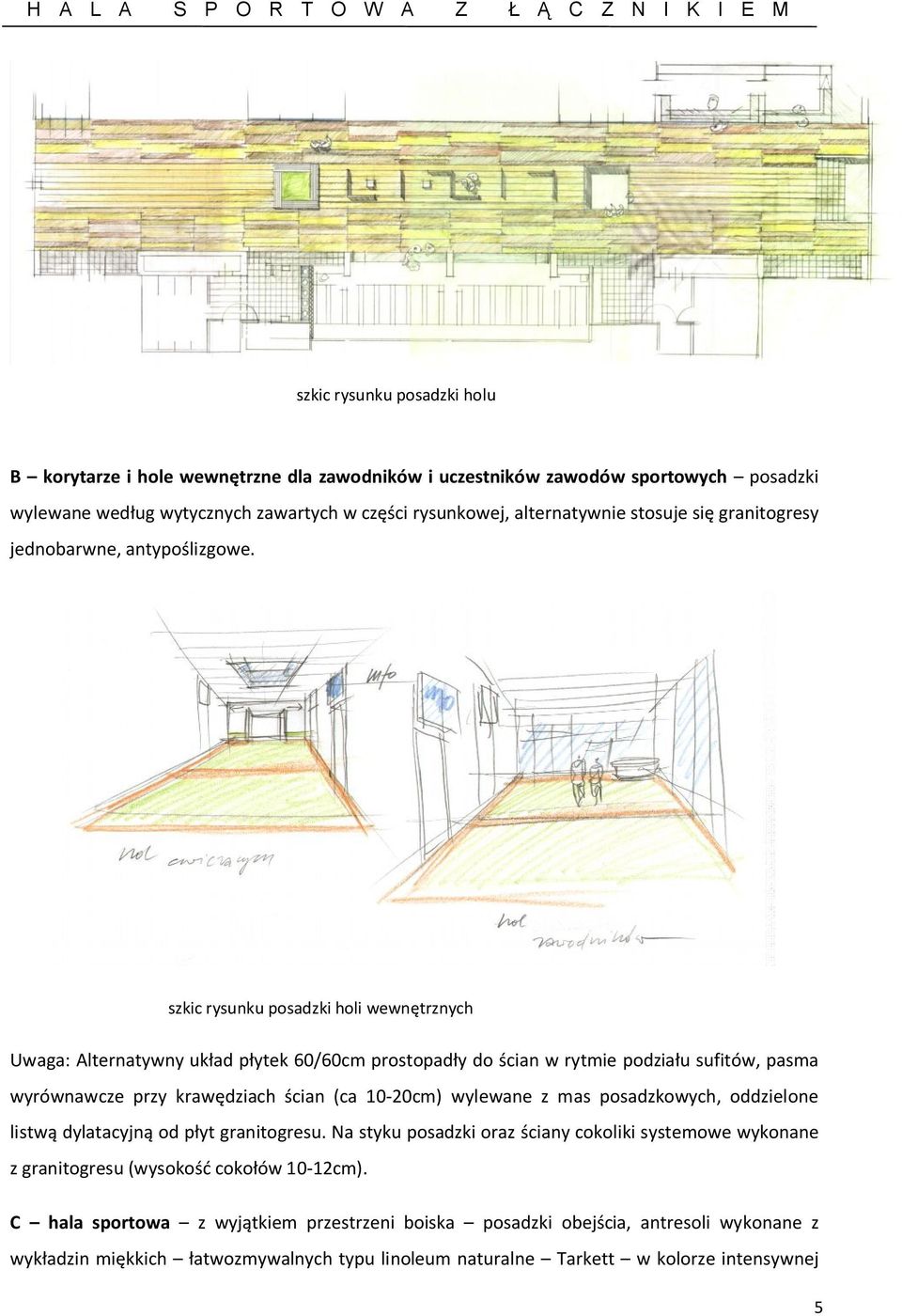

5 szkic rysunku posadzki holu B korytarze i hole wewnętrzne dla zawodników i uczestników zawodów sportowych posadzki wylewane według wytycznych zawartych w części rysunkowej, alternatywnie stosuje się granitogresy jednobarwne, antypoślizgowe. szkic rysunku posadzki holi wewnętrznych Uwaga: Alternatywny układ płytek 60/60cm prostopadły do ścian w rytmie podziału sufitów, pasma wyrównawcze przy krawędziach ścian (ca 10-20cm) wylewane z mas posadzkowych, oddzielone listwą dylatacyjną od płyt granitogresu. Na styku posadzki oraz ściany cokoliki systemowe wykonane z granitogresu (wysokość cokołów 10-12cm). C hala sportowa z wyjątkiem przestrzeni boiska posadzki obejścia, antresoli wykonane z wykładzin miękkich łatwozmywalnych typu linoleum naturalne Tarkett w kolorze intensywnej 5

szkic rysunku posadzki holi wewnętrznych Uwaga: Alternatywny układ płytek 60/60cm prostopadły do ścian w rytmie podziału sufitów, pasma wyrównawcze przy krawędziach ścian (ca 10-20cm) wylewane z

6 zieleni, posadzka widowni stałej zgodnie z projektem wykonawczym linoleum (j.w. RAL9007 popiel + listwy krawędziowe) szkic wnętrz sala sportowa Warstwa posadzkowa na schodach trybun sali sportowej wykonana z linoleum naturalnego. wizualizacja wnętrz sala sportowa Ściany A hala sportowa do wysokości antresoli okładziny pochłaniające dźwięk np. perforowane panele Gustafs na ruszcie drewnianym, podkonstrukcja aluminiowa. Ściany szczytowe oraz pasmo pasmo wokół widowni - wygłuszające płyty Ecophon faktura len grubo tkany, w kolorze jasnego popielu. 6

posadzkowa na schodach trybun sali sportowej wykonana z linoleum naturalnego.

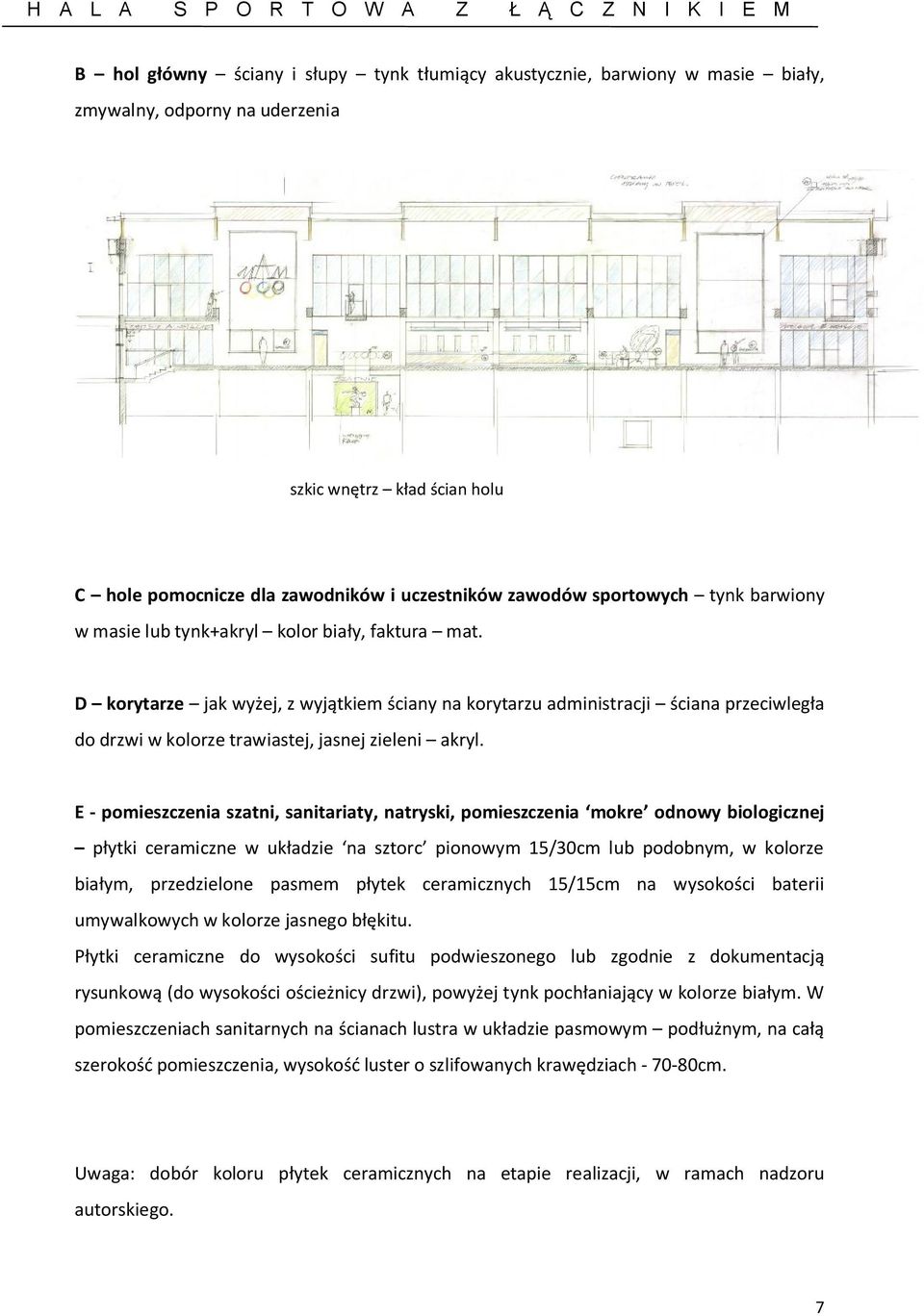

7 B hol główny ściany i słupy tynk tłumiący akustycznie, barwiony w masie biały, zmywalny, odporny na uderzenia szkic wnętrz kład ścian holu C hole pomocnicze dla zawodników i uczestników zawodów sportowych tynk barwiony w masie lub tynk+akryl kolor biały, faktura mat. D korytarze jak wyżej, z wyjątkiem ściany na korytarzu administracji ściana przeciwległa do drzwi w kolorze trawiastej, jasnej zieleni akryl. E - pomieszczenia szatni, sanitariaty, natryski, pomieszczenia mokre odnowy biologicznej płytki ceramiczne w układzie na sztorc pionowym 15/30cm lub podobnym, w kolorze białym, przedzielone pasmem płytek ceramicznych 15/15cm na wysokości baterii umywalkowych w kolorze jasnego błękitu. Płytki ceramiczne do wysokości sufitu podwieszonego lub zgodnie z dokumentacją rysunkową (do wysokości ościeżnicy drzwi), powyżej tynk pochłaniający w kolorze białym. W pomieszczeniach sanitarnych na ścianach lustra w układzie pasmowym podłużnym, na całą szerokość pomieszczenia, wysokość luster o szlifowanych krawędziach cm. Uwaga: dobór koloru płytek ceramicznych na etapie realizacji, w ramach nadzoru autorskiego. 7

D korytarze jak wyżej, z wyjątkiem ściany na korytarzu administracji ściana przeciwległa do drzwi w kolorze trawiastej, jasnej zieleni akryl.

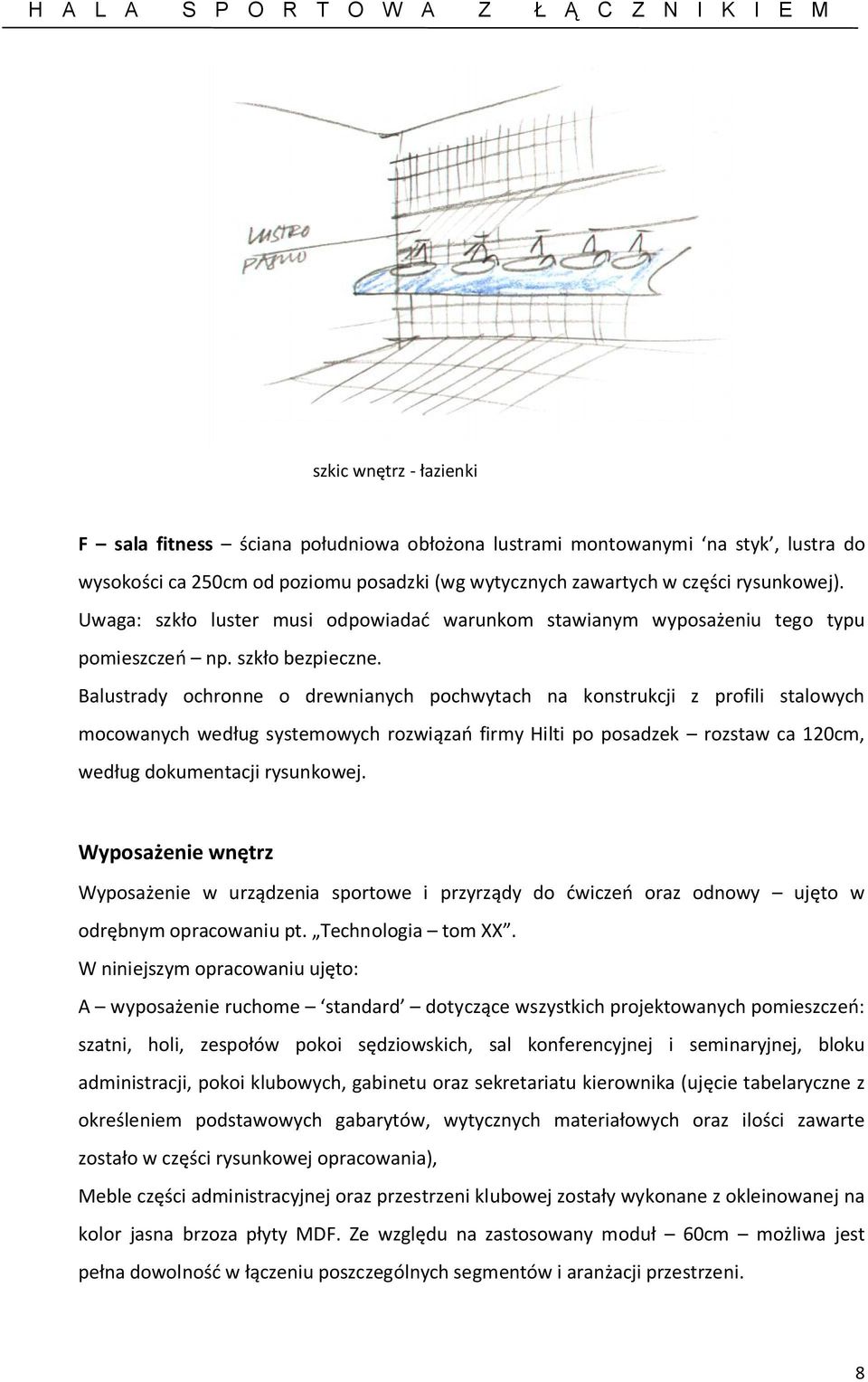

8 szkic wnętrz - łazienki F sala fitness ściana południowa obłożona lustrami montowanymi na styk, lustra do wysokości ca 250cm od poziomu posadzki (wg wytycznych zawartych w części rysunkowej). Uwaga: szkło luster musi odpowiadać warunkom stawianym wyposażeniu tego typu pomieszczeń np. szkło bezpieczne. Balustrady ochronne o drewnianych pochwytach na konstrukcji z profili stalowych mocowanych według systemowych rozwiązań firmy Hilti po posadzek rozstaw ca 120cm, według dokumentacji rysunkowej. Wyposażenie wnętrz Wyposażenie w urządzenia sportowe i przyrządy do ćwiczeń oraz odnowy ujęto w odrębnym opracowaniu pt. Technologia tom XX. W niniejszym opracowaniu ujęto: A wyposażenie ruchome standard dotyczące wszystkich projektowanych pomieszczeń: szatni, holi, zespołów pokoi sędziowskich, sal konferencyjnej i seminaryjnej, bloku administracji, pokoi klubowych, gabinetu oraz sekretariatu kierownika (ujęcie tabelaryczne z określeniem podstawowych gabarytów, wytycznych materiałowych oraz ilości zawarte zostało w części rysunkowej opracowania), Meble części administracyjnej oraz przestrzeni klubowej zostały wykonane z okleinowanej na kolor jasna brzoza płyty MDF. Ze względu na zastosowany moduł 60cm możliwa jest pełna dowolność w łączeniu poszczególnych segmentów i aranżacji przestrzeni. 8

Balustrady ochronne o drewnianych pochwytach na konstrukcji z profili stalowych mocowanych według systemowych rozwiązań firmy Hilti po posadzek rozstaw ca 120cm, według dokumentacji rysunkowej.

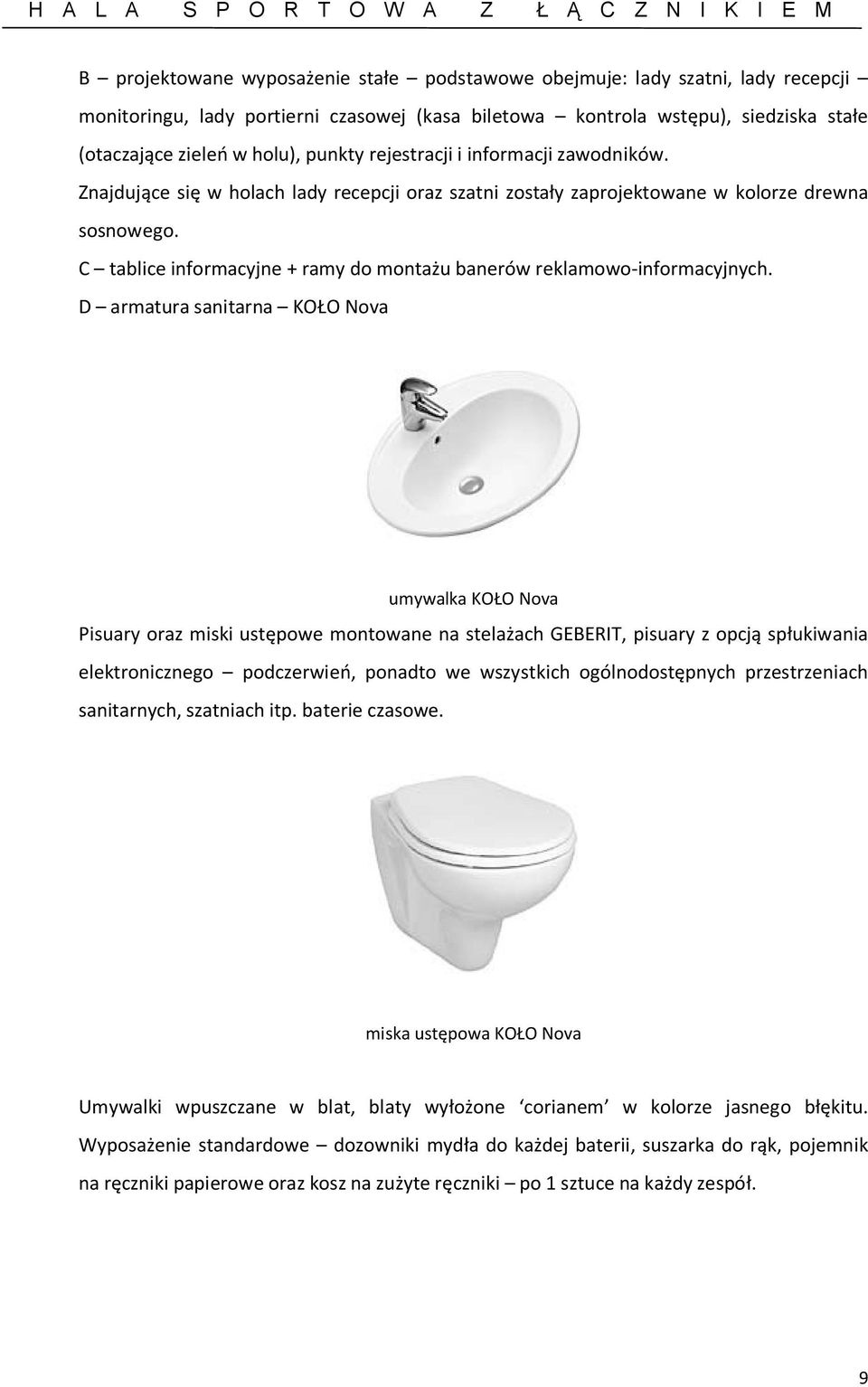

9 B projektowane wyposażenie stałe podstawowe obejmuje: lady szatni, lady recepcji monitoringu, lady portierni czasowej (kasa biletowa kontrola wstępu), siedziska stałe (otaczające zieleń w holu), punkty rejestracji i informacji zawodników. Znajdujące się w holach lady recepcji oraz szatni zostały zaprojektowane w kolorze drewna sosnowego. C tablice informacyjne + ramy do montażu banerów reklamowo-informacyjnych. D armatura sanitarna KOŁO Nova umywalka KOŁO Nova Pisuary oraz miski ustępowe montowane na stelażach GEBERIT, pisuary z opcją spłukiwania elektronicznego podczerwień, ponadto we wszystkich ogólnodostępnych przestrzeniach sanitarnych, szatniach itp. baterie czasowe. miska ustępowa KOŁO Nova Umywalki wpuszczane w blat, blaty wyłożone corianem w kolorze jasnego błękitu. Wyposażenie standardowe dozowniki mydła do każdej baterii, suszarka do rąk, pojemnik na ręczniki papierowe oraz kosz na zużyte ręczniki po 1 sztuce na każdy zespół. 9

C tablice informacyjne + ramy do montażu banerów reklamowo-informacyjnych.

10 Podsumowanie Ujednolicenie w/wym. elementów stanowić będzie o estetyce przestrzeni usługowych hali. Projekty zawierają proste systemy konstrukcyjne z profili aluminiowo-stalowych, obłożonych płytą o okleinach określonych w części rysunkowej opracowania. Blaty i pasma krawędziowo-cokołowe laminaty matowe w kolorze RAL9007, fronty lad recepcji w okleinie drewnianej (alternatywnie laminat) kolor jasna sosna. Wyposażenie realizowane przez wybranego drogą przetargową wykonawcę musi być jednorodne i akceptowane przez autora opracowania w ramach nadzoru. 10

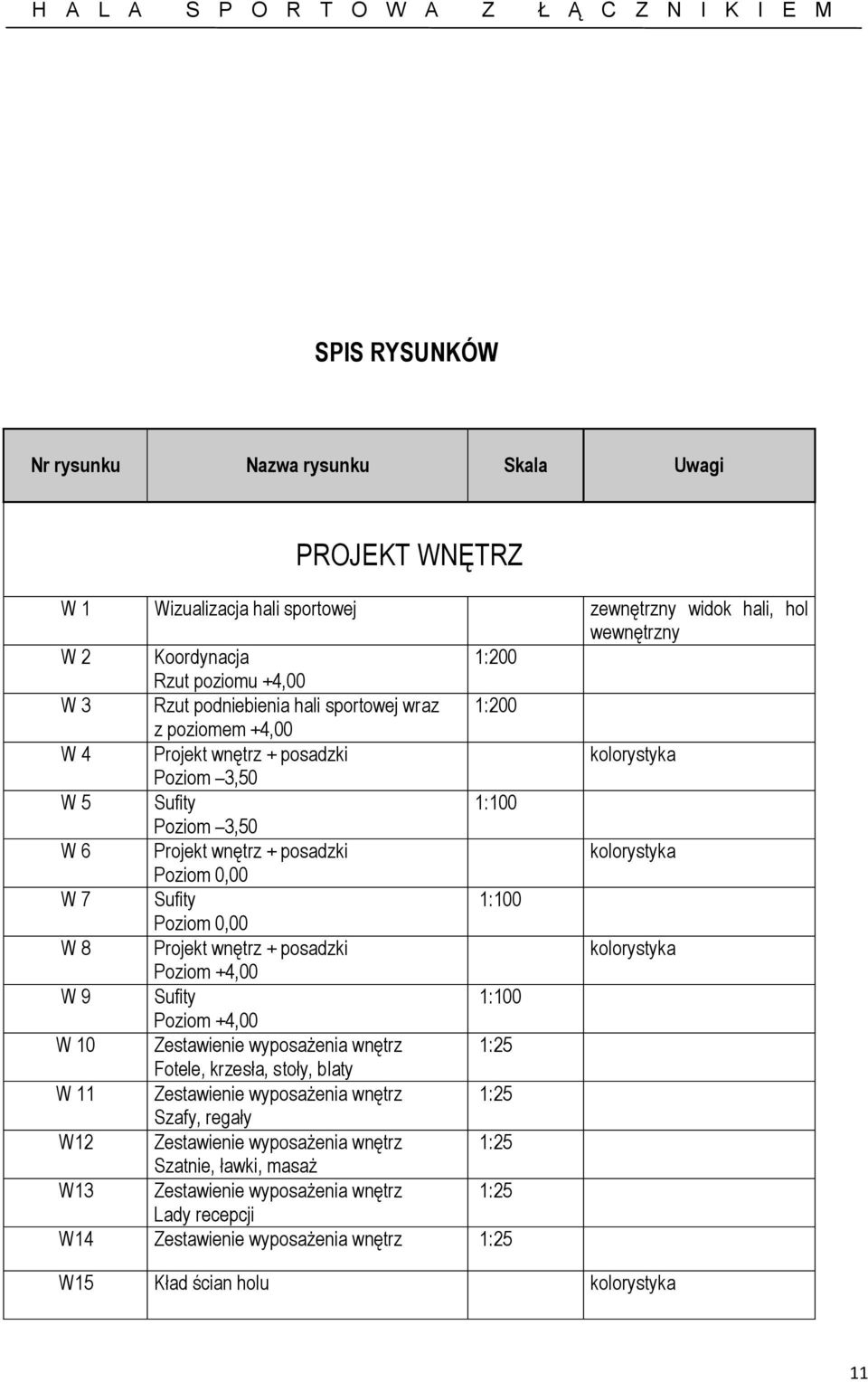

11 SPIS RYSUNKÓW Nr rysunku Nazwa rysunku Skala Uwagi PROJEKT WNĘTRZ W 1 Wizualizacja hali sportowej zewnętrzny widok hali, hol wewnętrzny W 2 Koordynacja 1:200 Rzut poziomu +4,00 W 3 Rzut podniebienia hali sportowej wraz 1:200 z poziomem +4,00 W 4 Projekt wnętrz + posadzki kolorystyka Poziom 3,50 W 5 Sufity 1:100 Poziom 3,50 W 6 Projekt wnętrz + posadzki kolorystyka Poziom 0,00 W 7 Sufity 1:100 Poziom 0,00 W 8 Projekt wnętrz + posadzki kolorystyka Poziom +4,00 W 9 Sufity 1:100 Poziom +4,00 W 10 Zestawienie wyposażenia wnętrz 1:25 Fotele, krzesła, stoły, blaty W 11 Zestawienie wyposażenia wnętrz 1:25 Szafy, regały W12 Zestawienie wyposażenia wnętrz 1:25 Szatnie, ławki, masaż W13 Zestawienie wyposażenia wnętrz 1:25 Lady recepcji W14 Zestawienie wyposażenia wnętrz 1:25 W15 Kład ścian holu kolorystyka 11

Poziom 0,00 W 8 Projekt wnętrz + posadzki kolorystyka Poziom +4,00 W 9 Sufity 1:100 Poziom +4,00 W 10 Zestawienie wyposażenia wnętrz 1:25 Fotele, krzesła, stoły, blaty W 11 Zestawienie wyposażenia

12 12
