1 ZAŁĄCZNIK NR 4 DO SIWZ SPECYFIKACJA TECHNICZNA INWESTOR Instytutu Zootechniki Państwowy Instytut Badawczy Kraków ul. Sarego 2 ADRES INWESTYCJI Instytut Zootechniki Państwowy Instytut Badawczy Balice ul. Krakowska 1 TEMAT Wyposażenie w meble pomieszczeń laboratoryjnych i biurowych w budynku głównym Dział Cytogenetyki i Genetyki Molekularnej Zwierząt STADIUM Ogłoszenie przetargu nieograniczonego OPRACOWANIE Agata Piestrzyńska-Kajtoch wrzesień 2011

2 Spis treści I. Część opisowa 1. Charakterystyka wyposażenia w meble pomieszczeń laboratoryjnych 2. Charakterystyka wyposażenia w meble pomieszczeń biurowych, pomieszczenia socjalnego i szatni 3. Zaciemnienie pokoi II. Część Rysunkowa 1. Usytuowanie elementów wyposażenia w poszczególnych pokojach Rys. 1 pok. 305 grupy krwi, klonowanie Rys. 2 pok. 306 myjnia Rys. 3 pok. 307 elektrofozera, białka Rys. 4 pok. 308 PCR Rys. 5 Heraus wydzielone pomieszczenie na końcu korytarza Rys. 6 pok. 309 izolacja DNA Rys. 7 pok. 310 A i B izolacja RNA, odczynniki i wagi Rys. 8 pok. 311 A i B hodowla komórkowa, przyjęcie próbek Rys. 9 pok. 312 cytogenetyka 2. Budynek główny rzuty III p. 2.1 Rys. 10 rzut III p część budynku A 2.2 Rys. 11 rzut III p część budynku B

3 I. Część opisowa 1. Charakterystyka wyposażenia w meble pomieszczeń laboratoryjnych. Pomieszczenia laboratoryjne Działu Cytogenetyki i Genetyki Molekularnej Zwierząt znajdują się na III p budynku głównego w pokojach 305, 306, 307, 308, heraus, 309, 310a, 310b, 311a, 311b, 312. Zamontowane meble, blaty i zlewy muszą odpowiadać podwyższonym standardom przewidzianym dla pomieszczeń laboratoryjnych. Inwestor wymaga aby montowane elementy wyposażenia posiadały atesty higieniczne Państwowego Zakładu Higieny. Szafki w całości wykonane z płyty laminowanej grubości 18 mm, wyposażone w zamki oraz identyfikatory. Wszystkie krawędzie wykończone PCV 2 mm Zawiasy samozamykające Wszystkie meble na nóżkach 16 cm, wykonanych z profilu 25x25 mm z tłoczoną podstawą, ze stopką umożliwiającą regulację wysokości, w kolorze szarym, malowane proszkowo Szuflady na prowadnicach Uchwyty do mebli wykonane z prętów aluminiowych o średnicy 10 mm, o wymiarach 20x3cm, w kolorze szarym, malowane proszkowo Blaty laminowane postforming, grubości 28 mm, wykończone PCV 2 mm Nadstawki wykonane na blatach wysuniętych, tzw. wyspach, w pokojach laboratoryjnych nr 305, 308, 309, 312 montowane na bazie stelażu z profili aluminiowych Stelaże pod blaty laboratoryjne przyścienne wykonane z profili aluminiowych. W pokoju laboratoryjnym 307 / rys. 3 / należy zwrócić uwagę na wykonanie wzmocnionego stelażu, ponieważ na blacie oznaczonym nr 10 przewidziane jest obciążenie do 200 kg Stanowiska do mycia w pokojach laboratoryjnych nr 305, 306, 307, 309, 310AB, 311A, 312 wykonać jako blat stalowy ze stali kwasoodpornej OHN9 wraz ze zlewem Baterie laboratoryjne stojące w blacie należy dostarczyć wraz z montażem do przygotowanych przez inwestora podłączeń wodnych /ciepła, zimna woda/ i kanalizacyjnych Atesty higieniczne na blaty laboratoryjne, płyty meblowe i zlewy

4 2. Charakterystyka wyposażenia w meble pomieszczeń biurowych, pomieszczenia socjalnego i szatni Pomieszczenia biurowe przewidziane są w części A budynku w pokojach nr 301, 302, 303, 304, 314, 315, 316, 317 /rys. 10 / oraz w części B budynku w pokojach 323, 324, 325, 326 /rys. 11/. Pomieszczenie socjalne oznaczone na rzucie III p znajduje się w części A budynku, w pokoju nr 313. Szatnia usytuowana jest w wydzielonym pomieszczeniu w części B budynku /rys. 11/. Przewidziano meble biurowe standardowe, wykonane z płyty wiórowej z okleiną drewnopodobną w kolorze jasnym. Biurka komputerowe należy dostarczyć z miejscem na jednostkę centralną komputera i wysuwaną półką na klawiaturę i myszkę. Szafy na dokumentację wysokości 200 cm, zamykane na klucz należy dostarczyć ze wzmocnionymi półkami przewidzianymi na ciężkie segregatory. Szafki z przeznaczeniem na szatnie należy dostarczyć metalowe, zamykane, dwudzielne z możliwością oddzielnego przechowywania odzieży osobistej i używanej w laboratorium. 3. Zaciemnienie pokoi. W pokojach laboratoryjnych i biurowych przewidziane jest wykonanie rolet na okna rolety w kasecie z prowadnicami wykonane w środkowej części trójdzielnej kwatery okiennej. Należy zastosować materiał w ciemnym kolorze /np. niebieskim/, o właściwościach przeciwsłonecznych. W dolnej i górnej części kwatery należy zamontować folię odbijającą światło. II. Część rysunkowa

5 RYSUNEK 1 1. szafa laboratoryjna stojąca, dwudrzwiowa, góra przeszklona, dół pełny; 80x200h cm, sztuk 1 2. blat laboratoryjny z 2 stanowiskami siedzącymi 570x60 cm, z szafką z drzwiczkami i pojedynczą szufladą (szer. 60 cm), z 1 szafką narożną (szer. 30x30 cm), z miejscem na butlę gazową 3. wyspa z blatami laboratoryjnymi 200x160 cm, 2 stanowiskami siedzącymi, z 2 szafkami z drzwiczkami (szer. 60 cm), z 2 szafkami z drzwiczkami i pojedynczą szufladą (szer. 40 cm), z nadstawką dwupoziomową (2 półki), z wbudowanymi 8 gniazdami 220V bryzgoszczelnymi. 4. zlew jednokomorowy 40x40x20 cm ze stali nierdzewnej, z baterią (woda ciepła i zimna), wbudowany w blat 120x60 cm, osadzony na 2-drzwiowej szafce; ociekacz plastikowy 5. szafki laboratoryjne, z drzwiczkami, szer. 60 cm, sztuk 3, z blatem laboratoryjnym 180x60 cm 6. półki laboratoryjne wiszące, otwarte, 1-poziomowe; 180x40 cm 7. szafki laboratoryjne z blatem laboratoryjnym 180x60 cm, z drzwiczkami, szer. 60 cm; sztuk 3 8. szafki laboratoryjne wiszące, z drzwiczkami; 60x30x60h cm; sztuk 3 9. szafa na dokumentację, otwarta, (przestrzeo miedzy półkami 40 cm wys.); 60x40x200h cm 10. blat laboratoryjny na metalowym stelażu, bez szafek dolnych; 110x80 cm 11. taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, sztuk 5

6 RYSUNEK 2 1. szafa laboratoryjna stojąca, dwudrzwiowa, góra przeszklona, dół pełny; 80x200h cm, sztuk 1 2. szafka laboratoryjna z drzwiczkami szer. 60 cm, z blatem laboratoryjnym 60x60 cm 3. półki laboratoryjne wiszące, otwarte, 2-poziomowe; 60x30 cm 4. blat laboratoryjny bez szafek, na stelażu metalowym, 140x80 cm 5. zlew dwukomorowy 50x50x40 cm ze stali nierdzewnej, wbudowany w stalowy blat 120x80 cm, na metalowym stelażu, z baterią (woda ciepła i zimna)

7 RYSUNEK 3 1. zlew jednokomorowy 40x40x20 cm ze stali nierdzewnej, z baterią (woda ciepła i zimna, destylowana?), wbudowany w blat 120x60 cm, osadzony na 2-drzwiowej szafce; ociekacz plastikowy przy tym zlewie planowane jest umieszczenie urządzeo do destylacji i dejonizacji wody (są na stanie w laboratorium) 2. blat laboratoryjny bez szafek, na stelażu metalowym, 130x60 cm 3. blat laboratoryjny 240x60 cm, z 2 stanowiskami siedzącymi, z 2 szafkami z drzwiczkami i 1 szufladą szer. 60 cm 4. półki laboratoryjne wiszące, otwarte, 1-poziomowe; 240x30 cm 5. blat laboratoryjny 120x80 cm, ze stanowiskiem siedzącym, z szafką z drzwiczkami i 1 szufladą szer. 40 cm, z otwartą szafką/półką na jednostkę centralną komputera; 6. szafa laboratoryjna stojąca, dwudrzwiowa, góra przeszklona, dół pełny; 80x200h cm, sztuk 1 7. blat laboratoryjny 200x80 cm, z 1 stanowiskiem siedzącym, na metalowym stelażu, wytrzymały na duże obciążenia (do 200 kg), z półką na jednostkę centralną komputera, szafką laboratoryjną z drzwiczkami szer. 40 cm (sztuk 2), przypodłogową półką otwartą na UPSy 80-90x40cm 8. półki laboratoryjne wiszące, otwarte, 1-poziomowe; 200x30 cm 9. blat laboratoryjny 320x80 cm, z 2 stanowiskami siedzącymi, na metalowym stelażu, wytrzymały na duże obciążenia (do 200 kg), z 2 półkami na jednostkę centralną komputera, z półką przypodłogową otwartą (wzmocnioną) na UPSy 160x50 cm, z szafką laboratoryjną z drzwiczkami szer. 40 cm (sztuk 2) 10. taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, sztuk fotele do biurek, obrotowe, na kółkach; sztuk 3

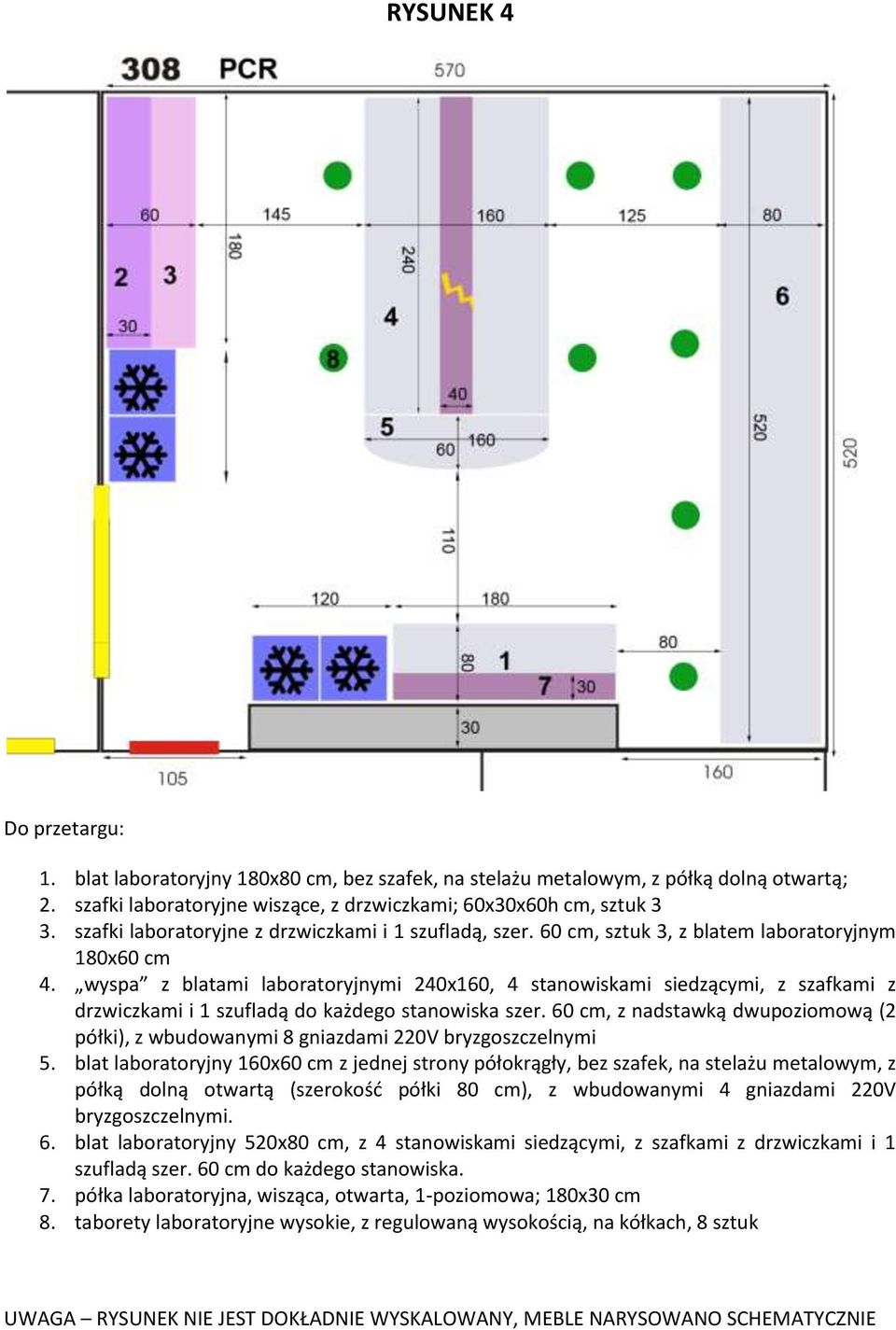

8 RYSUNEK 4 1. blat laboratoryjny 180x80 cm, bez szafek, na stelażu metalowym, z półką dolną otwartą; 2. szafki laboratoryjne wiszące, z drzwiczkami; 60x30x60h cm, sztuk 3 3. szafki laboratoryjne z drzwiczkami i 1 szufladą, szer. 60 cm, sztuk 3, z blatem laboratoryjnym 180x60 cm 4. wyspa z blatami laboratoryjnymi 240x160, 4 stanowiskami siedzącymi, z szafkami z drzwiczkami i 1 szufladą do każdego stanowiska szer. 60 cm, z nadstawką dwupoziomową (2 półki), z wbudowanymi 8 gniazdami 220V bryzgoszczelnymi 5. blat laboratoryjny 160x60 cm z jednej strony półokrągły, bez szafek, na stelażu metalowym, z półką dolną otwartą (szerokośd półki 80 cm), z wbudowanymi 4 gniazdami 220V bryzgoszczelnymi. 6. blat laboratoryjny 520x80 cm, z 4 stanowiskami siedzącymi, z szafkami z drzwiczkami i 1 szufladą szer. 60 cm do każdego stanowiska. 7. półka laboratoryjna, wisząca, otwarta, 1-poziomowa; 180x30 cm 8. taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, 8 sztuk

9 RYSUNEK 5 HERAUS - Wydzielone pomieszczenie na koocu korytarza 1. szafa laboratoryjna stojąca, dwudrzwiowa, 80x200h cm, góra przeszklona, dół pełny, sztuk 3 2. szafka z drzwiczkami szer. 60 cm, z blatem laboratoryjnym 60x60 cm 3. szafka wisząca z drzwiczkami; 60x30x60h cm, sztuk 1

10 RYSUNEK 6 1. zlew jednokomorowy 40x40x20 cm ze stali nierdzewnej, z baterią (woda ciepła i zimna), wbudowany w blat 120x60 cm, osadzony na 2-drzwiowej szafce; ociekacz plastikowy 2. blat laboratoryjny 150x60 cm, bez szafek, na stelażu metalowym. 3. szafka laboratoryjna narożna 40x40 cm sztuk 1, szafka laboratoryjna z drzwiczkami szer. 40 cm sztuk 2, szafka laboratoryjna z drzwiczkami i z 1 szufladą szer. 60 cm sztuk 1, z blatem laboratoryjnym 140x160x60 cm 4. szafki laboratoryjne wiszące, z drzwiczkami, 60x30x60h cm, sztuk 2 5. wyspa z blatami laboratoryjnymi 240x160 cm, 2 stanowiskami siedzącymi, z szafkami z drzwiczkami szer. 60 cm sztuk 4, z szafkami z 4 szufladami szer. 40 cm sztuk 2, z nadstawką dwupoziomową (2 półki), z wbudowanymi 8 gniazdami 220V bryzgoszczelnymi 6. szafa laboratoryjna stojąca, dwudrzwiowa, 80x200h cm, góra przeszklona, dół pełny 7. blat laboratoryjny 130x80 cm, ze stanowiskiem siedzącym, z 1 szafką z drzwiczkami i 1 szufladą szer. 60 cm; sztuk 2 8. komora laminarna stojąca klasy drugiej, 120x80cm, 2 sztuki 9. taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, 6 sztuk

11 RYSUNEK 7 1. zlew jednokomorowy 40x40x20 cm ze stali nierdzewnej, z baterią (woda ciepła i zimna), wbudowany w blat 120x60 cm, osadzony na 2-drzwiowej szafce; ociekacz plastikowy; sztuk 2 2. szafa laboratoryjna stojąca, dwudrzwiowa, 80x200h cm, góra przeszklona, dół pełny; sztuk 2 3. stolik wagowy antywibracyjny całk. wym. 80x60cm, sztuk 2; szafka z drzwiczkami i 1 szufladą szer. 40 cm z blatem laboratoryjnym 40x60 cm, sztuk 1 4. półki laboratoryjne wiszące, otwarte, 2-poziomowe; 200x30 cm 5. blat laboratoryjny 100x60 cm ze stanowiskiem siedzącym, z szafką laboratoryjną z drzwiczkami szer. 40 cm 6. półki laboratoryjne wiszące, otwarte, 1-poziomowe; 100x30 cm 7. blat laboratoryjny 80x60 cm, na stelażu metalowym, bez szafek i półek dolnych 8. blat laboratoryjny z jednym stanowiskiem siedzącym 180x60 cm, z szafkami laboratoryjnymi z drzwiczkami i 1 szufladą, szer. 60 cm, sztuk 2 9. szafki laboratoryjne wiszące, z drzwiczkami; 60x30x60h cm, sztuk taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, 5 sztuk

12 RYSUNEK 8 1. zlew jednokomorowy 40x40x20 cm ze stali nierdzewnej, z baterią (woda ciepła i zimna), wbudowany w blat 120x60 cm, osadzony na 2-drzwiowej szafce; ociekacz plastikowy 2. umywalka ceramiczna z baterią (woda ciepła i zimna) 3. biurko komputerowe z szafką zamykaną na klucz, z miejscem na jednostkę centralną komputera, 120x60 cm, sztuk 2 4. szafa stojąca z półkami (przestrzeo miedzy półkami 40 cm wys.) wzmocnionymi (na ciężkie segregatory), otwarta, 80x40x h cm; sztuk 2 5. blat laboratoryjny 275x60 cm, z szafką lab. z drzwiczkami i jedną szufladą o szer. 60 cm sztuk1 6. szafa laboratoryjna stojąca, dwudrzwiowa, 80x200h cm, góra przeszklona, dół pełny; sztuk 1 7. blat laboratoryjny bez szafek, na stelażu metalowym, 80x60 cm 8. szafki laboratoryjne, z drzwiczkami i jedną szufladą o szer. 60 cm, sztuk 2, z blatem laboratoryjnym 120x60 cm 9. półki laboratoryjne wiszące, otwarte, jednopoziomowe, 120x30 cm 10. taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, sztuk fotele do biurek, obrotowe, na kółkach; sztuk półki wiszące, biurowe, otwarte; 120x40 cm; sztuk szafka laboratoryjna z drzwiczkami i 1 szufladą szer. 40 cm, z blatem lab. 40x60 cm 14. blat laboratoryjny 120x60 cm, z 1 stanowiskiem siedzącym, z szafką laboratoryjną z drzwiczkami i jedną szufladą o szer. 60 cm, sztuk szafka laboratoryjna wisząca z drzwiczkami, 40x30x60h cm, sztuk 2

13 RYSUNEK 9 1. zlew jednokomorowy 40x40x20 cm ze stali nierdzewnej, z baterią (woda ciepła i zimna), wbudowany w blat 120x60 cm, osadzony na 2-drzwiowej szafce; ociekacz plastikowy 2. blat laboratoryjny bez szafek, na stelażu metalowym, 120x60 cm 3. szafa laboratoryjna stojąca, dwudrzwiowa, 80x200h cm, góra przeszklona, dół pełny, sztuk 1 4. szafki laboratoryjne z drzwiczkami i 1 szufladą szer. 60 cm sztuk 2, szafki laboratoryjne z drzwiczkami i 1 szufladą szer. 40 cm sztuk 1, z blatem laboratoryjnym 160x60 cm 5. szafki laboratoryjne wiszące, z drzwiczkami, 60x30x60h cm, sztuk 2 6. wyspa z blatami laboratoryjnymi 240x160 cm, 4 stanowiskami siedzącymi, z szafkami z drzwiczkami i 1 szufladą szer. 60 cm sztuk 4, z nadstawką dwupoziomową (2 półki), z wbudowanymi 8 gniazdami 220V bryzgoszczelnymi, z wbudowanym 1 zlewem 20x20x20 cm, z baterią (woda zimna) przystosowaną do podłączenia pompki ciśnieniowej 7. szafki laboratoryjne z drzwiczkami szer. 60 cm sztuk 1, szafki laboratoryjne z drzwiczkami szer. 40 cm sztuk 1, kryte blatem laboratoryjnym 100x60 cm, stolik wagowy antywibracyjny całk. wym. 80x60cm 8. półki laboratoryjne wiszące, otwarte, jednopoziomowe, 180x30 cm 9. taborety laboratoryjne wysokie, z regulowaną wysokością, na kółkach, sztuk4
