1. Instrukcja 3: Projekt obudowy zasilacza komputerowego w systemie NX 6.0
|
|
- Bronisław Sosnowski
- 7 lat temu
- Przeglądów:
Transkrypt
1 1. Instrukcja 3: Projekt obudowy zasilacza komputerowego w systemie NX 6.0 Przed przystąpieniem do modelowania należy ustawić globalne parametry modułu sheet metal w zakładce Preferences > NX sheet metal
2 Modelowanie 1. Utworzyć szkic o wymiarach 142x148 i przy pomocy polecenia tab utworzyć element jak poniżej. 2. Przy pomocy polecenia SB flange utworzyć na dłuższym boku (kliknąć na krawędź podstawy tab) cechę jak poniżej.
3 3. Kliknąć zewnętrzną krawędź wcześniej stworzonego Flange i utworzyć kolejny tak jak na ilustracji. 4. Utworzyć taką samą cechę jak w punkcie 2. na przeciwległej krawędzi.
4 5. Na wewnętrznej krawędzi Flange z poprzedniego punktu utworzyć kolejną cechę typu flange. Kliknąć wewnętrzną krawędź, następnie wybrać opcje Edit sketch i wprowadzić wymiary: Wybrać opcje Width: from end i wskazać punkt początkowy, podać szerokość i długość jak poniżej.
5 6. Analogicznie należy postąpić w przypadku następnej cechy typu Flange. Narysować szkic jak poniżej: Wprowadzić parametry jak poniżej, zwracając uwagę na początkowy punkt. 7. Analogicznie postąpić z kolejną cechą typu flange. Wymiary szkicu: Wprowadzić parametry gięcia jak poniżej, zwracając uwagę na punkt początkowy:
6 8. Na górnej powierzchni powstałych zagięć utworzyć otwory (Insert >Design feature > hole). Wybrać opcję sketch selection i utworzyć szkic jak poniżej.
7 Wprowadzić parametry jak poniżej: 9. Przy pomocy polecenia sketch utworzyć szkic jak poniżej (na zewnętrznej ściance zakończonej 3 flangeami)
8 10. Wybrać polecenie extrude i zaznaczyć wcześniej stworzony szkic. Wprowadzić parametry jak poniżej. 11. Na tej samej powierzchni co poprzednio stworzyć szkic jak na poniższej ilustracji. 12. Przy pomocy polecenia extrude postępując analogicznie do punktu 10. wyciągnąć szkic z poniższymi parametrami.
9 13. Wybrać polecenie Instance feature (Insert >associative copy) i opcję rectangular array, wybrać z listy ostanią cechę extrude, wprowadzić poniższe parametry.
10 14. Utworzyć otwory wg poniższych parametrów korzystając z funkcji szkicu w poleceniu Insert >design feature > hole jak w przypadku poprzednich otworów. 15. Na przeciwnej ściance utworzyć szkic wg wymiarów: 16. Wybrać polecenie extrude i wyciągnąć szkic wg poniższych parametrów.

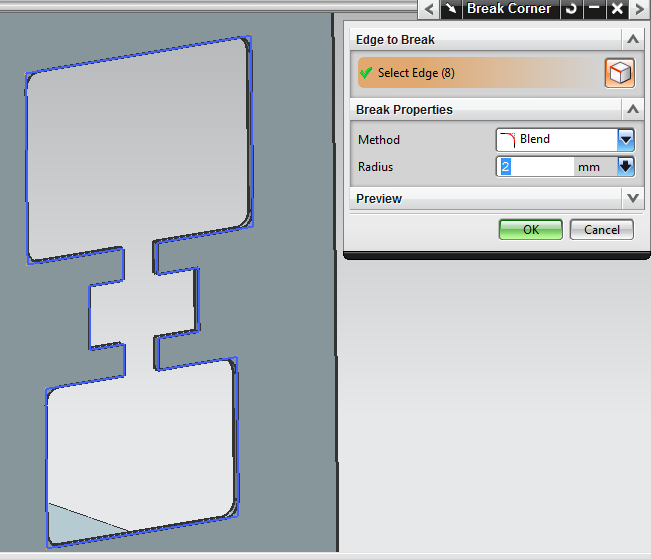

11 17. Przy użyciu funkcji break corner zaokrąglić rogi większych prostokątów:

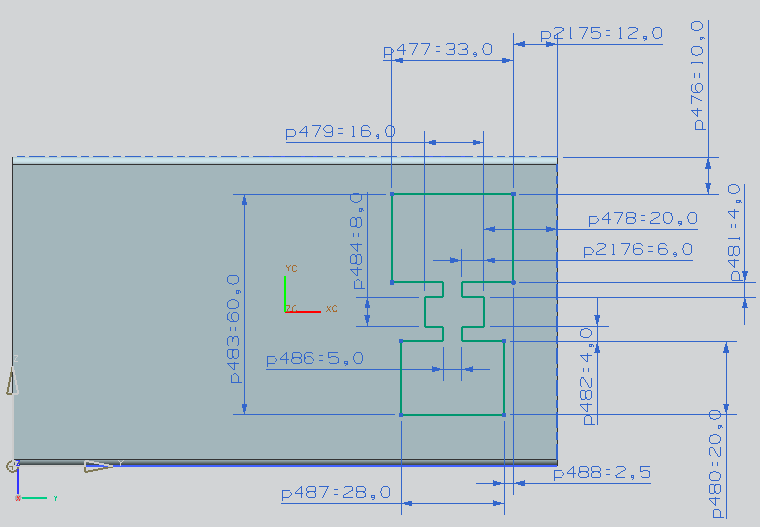

12 18. Utworzyć szkic jak poniżej. 19. Przy pomocy polecenia extrude wyciągnąć szkic zgodnie z poniższymi parametrami. Zwrócić uwagę na pochylenie przy wyciąganiu. 20. Wybrać polecenie SM solid punch. Wskazać powierzchnię która ma być wytłoczona, następnie jako tool body wskazać utworzony we wcześniejszym kroku extrude. Pozostałe parametry jak poniżej.
13 21. Na górnej powierzchni utworzonego wytłoczenia utworzyć szkic. Wstawić 4 koncentryczne z wytłoczeniem i sobą wzajemnie okręgi o średnicach odpowiednio 24;36;44 i 56mm. Narysować kwadrat pomocniczy opisany na górnej krawędzi wytłoczenia i wrysować jego przekątne jako linie konstrukcyjne (zmiana na linie konstrukcyjne przy pomocy polecenia :convert to/from reference). Przy pomocy polecenia arc wrysować łuki styczne do okręgów głównych. Odległość łuków od przekątnych ustalić na 1 mm. Pozostałe części okręgów bazowych usunąć poleceniem trim. Po zakończeniu szkic powinien wyglądać jak poniżej.
14 22. Poleceniem extrude wyciągnąć szkic na wskroś blachy. 23. Przy pomocy polecenia hole wstawić punkt o wymiarach Wymiary poprowadzić od punktu konstrukcyjnego leżącego jednocześnie na obydwu przekątnych (czyli w punkcie przecięcia). Ustalić położenie punktu pomocniczego przy pomocy wiązań geometrycznych point on curve. Parametry otworu jak poniżej:
15 24. Wybrać polecenie insert > datum/point >datum axis. Wybrać typ inferred, kliknąć powierzchnię wytłoczenia i środek jednego z łuków (należy pamiętać, że łuki muszą być koncentryczne). Typ osi zmieni się automatycznie na point and direction
16 25. Wybrać polecenie Instance feature (Insert >associative copy) i opcję circular array, wybrać z listy ostanią cechę hole, wprowadzić poniższe parametry. W drugim oknie dialogowym wybrać opcję Datum Axis i wskazać utworzoną wcześniej oś. 26. Utworzyć na górnej powierzchni wytłoczenia szkic podobny do szkicu w punkcie 21. Zrzutować krawędzie wytłoczenia do szkicu jako linie konstrukcyjne. Wrysować na ich podstawie łuki podobnie jak w punkcie 21. Należy wykorzystać pomocniczy kwadrat i przekątne z poprzedniego szkicu. 27. Przy pomocy polecenia extrude wyciągnąć szkic na wskroś blachy. 28. Wykonać szyk kołowy z wyciągnięcia podobnie jak w punkcie 25.
17 29. Wykonać otwory o średnicy 3mm na wskroś blachy przy pomocy funkcji hole. Zwymiarować otwory w szkicu wg poniższych danych. 30. Wykonać otwory o średnicy 4mm na wskroś blachy przy pomocy funkcji hole. Zwymiarować otwory w szkicu wg poniższych danych.
18 31. Wykonać otwory o średnicy 6mm na wskroś blachy przy pomocy funkcji hole. Zwymiarować otwory w szkicu wg poniższych danych. 32. Utworzyć szkic z następującymi wymiarami. Brakujące wymiary należy zastąpić więzami geometrycznymi (np. współliniowość).
19 33. Przy pomocy funkcji extrude wyciągnąć na wskroś utworzony szkic. 34. Na podstawie (od spodu) utworzyć następujący szkic. Brakujące wymiary zastąpić więzami geometrycznymi (np. równa długość linii, współliniowość).
20 35. Wybrać funkcję bead i wprowadzić następujące parametry.
21 36. Wybrać funkcję hole. Na jednej z górnych powierzchni powstałych wytłoczeń utworzyć szkic. Spozycjonować punkty używając wiązań geometrycznych point on curve oraz midpoint. Przy włączonym oknie dialogowym constraints należy kliknąć na punkt a następnie na linię z poprzedniego szkicu z funkcji bead, wybrać należy wiązania point on curve oraz midpoint. 37. Należy przejść do modułu modeling w Nx (start >modeling) wybrać funkcję insert >detail feature > edge blend. Zaokrąglić krawędzie powstałych otworów.
22 38. Powrócić do modułu Sheet metal (start >NX sheet metal). Wybrać funkcję flange, wskazać dolną krawędź podstawy wg ilustracji i wprowadzić parametry operacji. 39. Analogicznie postąpić po przeciwległej stronie modelu.
23 40. Przy pomocy funkcji break corner zaokrąglić poniższe krawędzie wg zadanych parametrów. 41. Przy pomocy funkcji flat solid stworzyć kształt blachy do wykroju.
