1 Politechnika Poznańska Instytut Technologii Mechanicznej Projekt KONSTRUKCJA FORM WTRYSKOWYCH z wykorzystaniem programu ZW3D Definicja powierzchni podziału 1 Opracował: Dr inż. Krzysztof MROZEK krzysztof.mrozek@put.poznan.pl Poznań 2016

2 1. W celu opracowania konstrukcji formy należy załadować model wypraski. Model dostępny na stronie: zmt.mt.put.poznan.pl -> dydaktyka -> zajęcia dydaktyczne -> konstrukcja form wtryskowych -> wypraska.zip Po otwarciu modelu zapisujemy plik jako Wypraska.Z3 w folderze wskazanym przez prowadzącego zajęcia. 2. Przechodzimy do zakładki Formy i Tłoczniki i tworzymy nowy projekt formy wtryskowej Wstaw -> Projekt Typ matrycy wybieramy jako wielokrotna matryca i klikamy OK. Podajemy nazwę projektu i definiujemy skurcz wypraski: 1,01. Klikamy OK. 3. Zapisujemy nasz projekt: Plik -> Zapisz jako -> Nazwa.Z3 Pamiętaj o regularnym zapisywaniu wyników pracy! 4. Tworzymy układ powierzchni podziałowej: Układ Definicja układu i wpisujemy parametry układu zgodnie z poniższą ilustracją, klikamy OK. Ładujemy plik Wypraska.Z3 i klikamy cztery punkty odniesienia stanowiące gniazda formujące. OK. 2

3 5. Modyfikujemy nasz układ przechodząc do Menadżera złożenia. W drzewku klikamy prawym przyciskiem myszy (PK) na NAZWA_Layout i wybieramy Edytuj część lub klikamy dwukrotnie lewym przyciskiem myszy. Wracamy do managera historii i edytujemy operację CdMdLayDtm PK i. Zmieniamy wartości odstępów X: 40 mm i Y:80 mm. Przebudowujemy układ. 6. Definiujemy powierzchnie przypisane do matrycy i stempla. W tym celu w Menadżerze złożenia aktywujemy Wypraska_RegionDef. Następnie należy zdefiniować szkic dzielący powierzchnie, które w części należeć będą do matrycy i stempla: Przechodzimy do zakładki Swobodne formowanie i wybieramy Podziel krzywymi wybieramy powierzchnię, którą chcemy podzielić oraz zaznaczmy krzywą podziału:. Następnie Z zakładki Formy i Tłoczniki wybieramy komendę Obszar i klikamy komendę Oblicz -> OK. Przypisujemy poszczególne ściany aby otrzymać następujący podział: 7. Definiujemy powierzchnie podziału wewnątrz otworów. W tym celu wybieramy komendę Łata i wybieramy Typ: Wewnętrzna krawędź. Następnie zaznaczamy krawędzie podziału i klikamy OK każdorazowo dla poszczególnych otworów: 3

4 8. Tworzymy krawędź zamknięcia formy klikając: Podziel. Zaznaczmy kształt wypraski i klikamy OK. Następnie dodajemy brakujące krawędzie podziału klikając: Linia podziału Dodaj linie podziałowe i oznaczamy krawędzie otworów. Otrzymujemy: 9. Tworzymy powierzchnię podziału klikając: Ściana podziału Utwórz ścianę podziału z linii podziału. Ustawiamy Odległość na 40 mm. Następnie tworzymy szkic na powierzchni: 4

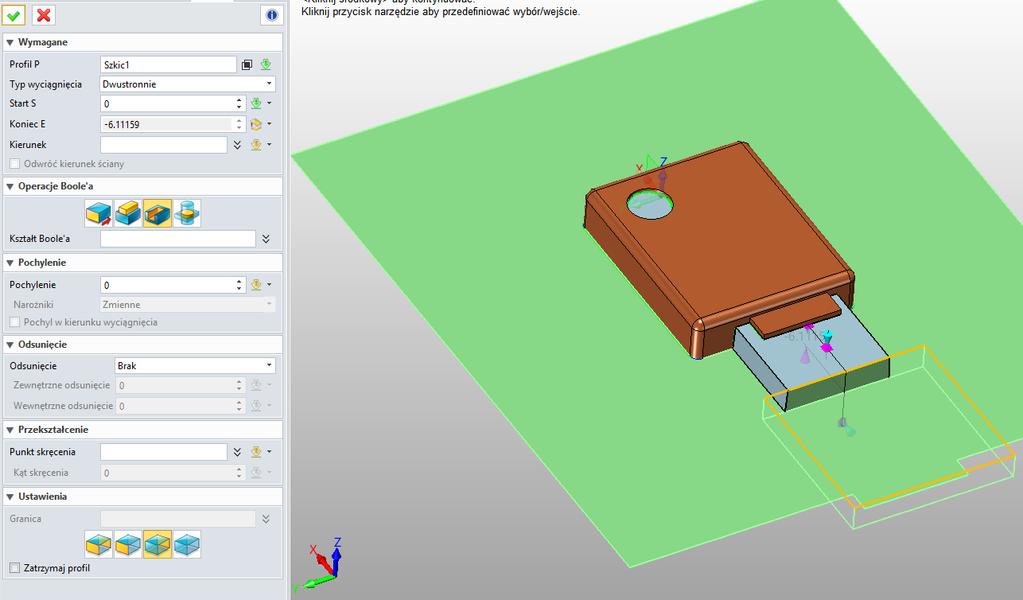

5 Z wykorzystaniem szkicu tworzymy wyciągnięcie Wyciągnięcie mając aktywne opcje usuń i koniec zakryty. 10. Przy pomocy szkicu i komendy Przytnij do krzywej, która dostępna jest w zakładce Swobodne formowanie odcinamy niepotrzebny fragment powierzchni zamknięcia. Do przycięcia należy wstawić nowy szkic zawierający linię tnącą: 11. Aktywujemy złożenie formy poprzez podwójne kliknięcie na NAZWA_ASM, przechodzimy do zakładki Formy i Tłoczniki i wybieramy funkcję Połącz OK.. Zaznaczamy wszystkie cztery powierzchnie podziałowe i klikamy 5

6 12. Następnie przycinamy nasze powierzchnie podziału do środka układu współrzędnych. W tym celu idziemy do początku drzewka i aktywujemy NAZWA_CombinePro. Wracamy do zakładki Swobodne formowanie i wybieramy funkcję Przytnij do ścian. Zaznaczmy jedną powierzchnię podziału formy, w polu Przycinanie zaznaczamy powierzchnię tnącą z układu współrzędnych, wybieramy kierunek przecięcia i zatwierdzamy operację. Czynność powtarzamy dla każdej powierzchni. 13. Ostatnią operacją jest zszycie poszczególnych powierzchni w jedną powierzchnię podziałową. W tym celu przechodzimy do zakładki Swobodne formowanie i wybieramy operację Zszycie powierzchnie i klikamy OK. W efekcie otrzymujemy jedną powierzchnię podziałową:. Zaznaczamy cztery Zapisujemy efekty naszej pracy. Przy użyciu materiałów należy utworzyć nowy projekt i zdefiniować powierzchnię podziału dla modelu: Wypraska2.stp. Model jest dostępny na stronie: zmt.mt.put.poznan.pl dydaktyka zajęcia dydaktyczne konstrukcja form wtryskowych wypraska2.zip Następny kurs: 2. Definicja gniazd formujących i korpusu formy 6
