Mechanical Desktop Power Pack
|
|
- Witold Mucha
- 4 lat temu
- Przeglądów:
Transkrypt
1 Autoryzowane Centrum Szkolenia Autodesk ID No: Instytut Podstaw Budowy Maszyn Politechnika Warszawska Warszawa ul. Narbutta 84 tel Mechanical Desktop Power Pack Ćwiczenia rysunkowe Kurs podstawowy Do użytku wewnętrznego. Powielanie dowolnej części lub całości w jakiejkolwiek postaci jest niedozwolone. Opracował: Stanisław Skotnicki Warszawa 2002 _ 5
2 Spis treści Ćwiczenie I Model korpusu z otworami Ćwiczenie II Model pojemnika Ćwiczenie III Model tarczy z kołkami Ćwiczenie IV Model sprężyny śrubowej _ 6
3 Ćwiczenie I Model korpusu z otworami 1. Utworzenie nowego rysunku wg szablonu Acadiso.dwt 2. Utworzenie szkicu Polecenie: W menu rozwijanym kliknij Model, kliknij polecenie Polilinia Rys. 1a Narysuj trapez zgodnie z rysunkiem 1a. 3. Utworzenie profilu Polecenie: Kliknij polecenie Utwórz profil oznaczone ikoną: Wybierz obiekty dla szkicu: Kliknij polilinię Wybierz obiekty dla szkicu: <Enter> 4. Wymiarowanie profilu Polecenie: Kliknij polecenie Super wymiarowanie oznaczone ikoną: (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt A (rys.1b) Początek drugiej linii pomocniczej: kliknij punkt B Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt C (rys.1b) Początek drugiej linii pomocniczej: kliknij punkt D Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>:<Enter> Wskaż krawędź/łuk/okrąg dla wymiaru liniowego/promienia/średnicy lub wskaż istniejący wymiar do edycji: Wybierz łuk, linię lub okrąg <Wyjdź>:<Enter> Polecenie: Kliknij polecenie Super wymiarowanie (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: KĄ (POJEDYNCZY) Wybierz łuk, okrąg, linię lub ENTER [Liniowy/Opcje/odBazy/łAńcuch/Uaktualnij]: kliknij odcinek AB Druga linia: kliknij odcinek AD Położenie linii łukowej wymiaru (Kąt): kliknij położenie wymiaru zgodnie z rys. 1b. _ 7
4 Wybierz pierwszą linię [Liniowy/Opcje/odBazy/łAńcuch/Uaktualnij]: kliknij odcinek AB Druga linia: kliknij odcinek BC Położenie linii łukowej wymiaru (Kąt): kliknij położenie wymiaru zgodnie z rys. 1b. kliknij w oknie dialogowym przycisk OK Wybierz pierwszą linię [Liniowy/Opcje/odBazy/łAńcuch/Uaktualnij]: <Enter> Rys. 1b 5. Zmiana wartości wymiarowanych (rys. 1b) Kliknij dwukrotnie wymiar AB, w polu Wyrażenie wpisz liczbę 500, kliknij OK Kliknij dwukrotnie wymiar CD, wpisz liczbę 200, kliknij OK Kliknij dwukrotnie wymiar I kąta, wpisz liczbę 50, kliknij OK Kliknij dwukrotnie wymiar II kąta, wpisz liczbę 50, kliknij OK 6. Zmiana punktu obserwacji Polecenie: Kliknij polecenie Orbita oznaczone ikoną: Ustaw rysunek zgodnie z rys. 1c. Rys. 1c _ 8
5 7. Utworzenie bryły za pomocą wyciagnięcia Polecenie: Kliknij polecenie Wyciągnięcie proste oznaczone ikoną: W polu dialogowem : Odległość: 200 (rys. 1d, 1e) Rys. 1d Rys. 1e 8. Utworzenie otworu Polecenie: Kliknij polecenie Elementy wstawiane-otwór oznaczone ikoną: Ustal parametry zgodnie z oknem dialogowym _ 9
6 Wybierz pierwszą krawędź: kliknij odcinek AC (rys. 1f) Wybierz drugą krawędź: kliknij odcinek BC (rys. 1f Rys. 1f Określ położenie otworu: punkt na środku ściany Podaj odległość od pierwszej krawędzi (wyróżniona) < >: 200 Podaj odległość od drugiej krawędzi (wyróżniona) < >: Zmiana parametrów otworu (rys. 1e) Polecenie: Kliknij dwukrotnie w drzewie modelu Otwór1 _ 10
7 Ustal parametry zgodnie z oknem dialogowym. Wymiary pogłębienia Średnica: 100 Głębokość: 100 kliknij w oknie dialogowym przycisk OK Wybierz obiekt: <Enter> 10. Zaokrąglanie krawędzi Polecenie: Kliknij polecenie Zaokrąglenie oznaczone ikoną: Ustal parametry zgodnie z oknem dialogowym Wybierz krawędzie: kliknij krawędzie AC, CB, BD, AD, AG, DE, BF (rys. 1f) Wybierz krawędzie: <Enter> Rys. 1g 11. Zmiana wymiarów bryły podstawowej (rys. 1h) Polecenie: Kliknij dwukrotnie w drzewie modelu Wyciągnięcie ślepe Ustal parametry zgodnie z oknem dialogowym. _ 11
8 Rys. 1h Wybierz obiekt: kliknij wymiar 500 (rys. 1h) Podaj wartość wymiaru <500>: 600 Wybierz obiekt: kliknij wymiar 200 Podaj wartość wymiaru <200>: 150 Wybierz obiekt: <Enter> Rys. 1i 12. Utworzenie płaszczyzny szkicu Polecenie: Kliknij polecenie Nowa płaszczyzna szkicu oznaczone ikoną: Wybierz płaszczyznę konstrukcyjną, płaską powierzchnię lub [globalnyxy/globalnyyz/globalnyzx/luw]: kliknij krawędź AB (rys. 1j) Podaj opcję [Następny/Akceptuj] <Akceptuj>: (jeżeli wskazana płaszczyzna nie jest zgodna z rys. 1j N a następnie) <Enter> Wybierz krawędź by dopasować oś X lub [odwróćz/obróć] <Akceptuj>: <Enter> 13. Utworzenie szkicu Polecenie: W menu rozwijanym kliknij Model, kliknij polecenie Prostokąt Narysuj prostokąt zgodnie z rysunkiem 1j. _ 12
9 14. Utworzenie profilu Polecenie: Kliknij polecenie Utwórz profil oznaczone ikoną: Wybierz obiekty dla szkicu: Kliknij prostokąt Wybierz obiekty dla szkicu: <Enter> Rys. 1j 15. Utworzenie bryły za pomocą wyciagnięcia Polecenie: Kliknij polecenie Wyciągnięcie proste oznaczone ikoną: Odległość: 200 Rys. 1k _ 13
10 Ćwiczenie II Model pojemnika 1. Utworzenie nowego rysunku wg szablonu Acadiso.dwt 2. Utworzenie szkicu Polecenie: W menu rozwijanym kliknij Model, kliknij polecenie Prostokąt Narysuj prostokąt. 3. Utworzenie profilu Polecenie: Kliknij polecenie Utwórz profil oznaczone ikoną: Wybierz obiekty dla szkicu: kliknij prostokąt Wybierz obiekty dla szkicu: <Enter> Rys. 2a 4. Wymiarowanie profilu Polecenie: Kliknij polecenie Super wymiarowanie oznaczone ikoną: (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt A (rys.2a) Początek drugiej linii pomocniczej: kliknij punkt B Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt C (rys.2a) Początek drugiej linii pomocniczej: kliknij punkt B Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>:<Enter> Wskaż krawędź/łuk/okrąg dla wymiaru liniowego/promienia/średnicy lub wskaż istniejący wymiar do edycji: Wybierz łuk, linię lub okrąg <Wyjdź>: <Enter> _ 14
11 5. Zmiana wartości wymiarowanych (rys. 2b) Kliknij dwukrotnie wymiar AB, w polu Wyrażenie wpisz liczbę 200, kliknij OK Kliknij dwukrotnie wymiar CB, wpisz liczbę 100, kliknij OK 6. Zmiana punktu obserwacji Polecenie: Kliknij polecenie Orbita oznaczone ikoną: Ustaw rysunek zgodnie z rys. 2b. Rys. 2b 7. Utworzenie bryły za pomocą wyciągnięcia (rys. 2b,2c) Polecenie: Kliknij polecenie Wyciągnięcie proste oznaczone ikoną: Pole: Odległość: 60 Pole: Kąt pochylenia 15 kliknij w oknie dialogowym przycisk OK. Rys. 2c _ 15
12 8. Zaokrąglanie krawędzi Polecenie: Kliknij polecenie Zaokrąglenie oznaczone ikoną: Ustal parametry zgodnie z oknem dialogowym Promień: 30 Wybierz krawędzie: kliknij krawędzie AE,BF, CG, DH (rys. 2d) Wybierz krawędzie: <Enter> Rys. 2d Polecenie: Kliknij polecenie Zaokrąglenie oznaczone ikoną: Ustal promień 30 Wybierz krawędzie: kliknij krawędź AB(rys. 2d) Wybierz krawędzie: <Enter> _ 16
13 Rys. 2e Rys. 2f 9. Utworzenie ścianek Polecenie: Kliknij polecenie Ścianki oznaczone ikoną: Ustal parametry zgodnie z oknem dialogowym kliknij w oknie dialogowym przycisk Dodaj. Wybierz powierzchnie do pominięcia: kliknij górną powierzchnię (rys. 2e) Podaj opcję [Następny/Akceptuj] : <Enter> Wybierz powierzchnie do pominięcia: <Enter> Zadanie kontrolne Rys. 2h Rys. 2g _ 17
14 Ćwiczenie III Model tarczy z kołkami 1.. Utworzenie nowego rysunku wg szablonu Acadiso.dwt 2. Utworzenie szkicu Polecenie: W menu rozwijanym kliknij Model, kliknij polecenie Polilinia Rys. 3a Narysuj kształt zgodnie z rysunkiem 3a. Wykorzystaj tryb Skok i Orto. Polecenie: Kliknij polecenie Linia konstrukcyjna oznaczone ikoną: Narysuj odcinek zgodnie z rysunkiem 3a. 3. Utworzenie profilu Polecenie: Kliknij polecenie Utwórz profil oznaczone ikoną: Wybierz obiekty dla szkicu: kliknij polilinię i odcinek Wybierz obiekty dla szkicu: <Enter> 4. Wymiarowanie profilu Polecenie: Kliknij polecenie Super wymiarowanie oznaczone ikoną: (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt A (rys.3b) Początek drugiej linii pomocniczej: kliknij punkt B Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt C (rys.3b) Początek drugiej linii pomocniczej: kliknij punkt B Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt D (rys.3b) Początek drugiej linii pomocniczej: kliknij punkt E Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt E (rys.3b) Początek drugiej linii pomocniczej: kliknij punkt F Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej kliknij w oknie dialogowym przycisk OK _ 18
15 Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: kliknij punkt F (rys.3b) Początek drugiej linii pomocniczej: kliknij punkt B Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie linii wymiarowej Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>:<Enter> Wybierz łuk, linię lub okrąg <Wyjdź>: <Enter> Rys. 3b 5. Zmiana wartości wymiarowanych (rys. 3b) Polecenie: Kliknij dwukrotnie wymiar AB, wpisz liczbę 60, kliknij OK Kliknij dwukrotnie wymiar CB, wpisz liczbę 60, kliknij OK Kliknij dwukrotnie wymiar DE, wpisz liczbę 80, kliknij OK Kliknij dwukrotnie wymiar EF, wpisz liczbę 180, kliknij OK Kliknij dwukrotnie wymiar FB, wpisz liczbę 180, kliknij OK 6. Zmiana punktu obserwacji Polecenie: Kliknij polecenie Orbita Ustaw rysunek zgodnie z rys. 3c. 7. Utworzenie bryły za pomocą obrotu Polecenie: Kliknij polecenie Obrót oznaczone ikoną: Wybierz oś obrotu:: kliknij linię przerywaną (rys. 3c,3d) _ 19
16 Rys. 3c Rys. 3d Rys. 3e 8. Fazowanie krawędzi Polecenie: Kliknij polecenie Fazowanie oznaczone ikoną: Ustal parametry zgodnie z oknem dialogowym. Wybierz krawędź do sfazowania: kliknij krawędź otworu Wybierz krawędź do sfazowania: <Enter> _ 20
17 9. Utworzenie trzpienia Utworzenie płaszczyzny szkicu Polecenie: Kliknij polecenie Nowa płaszczyzna szkicu oznaczone ikoną: Wybierz płaszczyznę konstrukcyjną, płaską powierzchnię lub [globalnyxy/globalnyyz/globalnyzx/luw]: kliknij krawędź K (rys. 3f) Podaj opcję [Następny/Akceptuj] <Akceptuj>: <Enter> Wybierz krawędź by dopasować oś X lub [odwróćz/obróć] <Akceptuj>: <Enter> Polecenie: Kliknij polecenie Widok na płaszczyznę szkicu oznaczone ikoną: Utworzenie szkicu okręgu (rys. 3g) Polecenie: W menu rozwijanym kliknij Model, kliknij polecenie Okrąg, kliknij środek,promień Narysuj okrąg zgodnie rysunkiem 3g. Utworzenie profilu Polecenie: Kliknij polecenie Utwórz profil Wybierz obiekty dla szkicu: kliknij okrąg Wybierz obiekty dla szkicu: <Enter> Rys. 3f Rys. 3g _ 21
18 Wymiarowanie okręgu Polecenie: Kliknij polecenie Super wymiarowanie (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>:<Enter> Wybierz łuk, linię lub okrąg <Wyjdź>: kliknij okrąg A (rys. 3g) W oknie dialogowym wybierz ostatnią opcję kliknij przycisk OK Położenie linii łukowej wymiaru (Kąt): kliknij położenie linii wymiarowej zgodnie z rysunkiem 3g kliknij w oknie dialogowym przycisk OK Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>:<Enter> Wybierz łuk, linię lub okrąg <Wyjdź>: <Enter> Polecenie: Kliknij polecenie Super wymiarowanie (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: CEN <Enter> kliknij okrąg A Początek drugiej linii pomocniczej: CEN <Enter>, kliknij okrąg B(rys. 3g) Umieść linię wymiarową [Opcje/Wskaż obiekt]: kliknij położenie zgodnie z rysunkiem 3g. kliknij przycisk OK (POJEDYNCZY) Początek pierwszej linii pomocniczej lub [KĄtowy/Opcje/odBazy/łAńcuch/Uaktualnij] <Wybierz>: <Enter> Wybierz łuk, linię lub okrąg <Wyjdź>:<Enter> Zmiana wartości wymiarowanych (rys. 3g) Polecenie: Kliknij dwukrotnie wymiar średnicy, wpisz liczbę 40, kliknij OK Kliknij dwukrotnie wymiar liniowy, wpisz liczbę 190, kliknij OK Rys. 3h Rys. 3i _ 22
19 Zmiana punktu obserwacji Polecenie: Kliknij polecenie Orbita Ustaw rysunek zgodnie z rysunkiem 3h. Utworzenie bryły za pomocą wyciągnięcia (rys. 3i) Polecenie: Kliknij polecenie Wyciągnięcie proste Pole : Odległość: 50 w oknie dialogowym wybierz z listy rozwijalnej Operacja Połączenie kliknij przycisk OK. 10. Powielenie trzpienia w szyku kołowym Polecenie: Kliknij polecenie Widok na płaszczyznę szkicu oznaczone ikoną: Wybierz element do utworzenia szyku: kliknij trzpień Ustal parametry zgodnie z oknem dialogowym w oknie dialogowym kliknij zakładkę Kołowy Wpisz w polu: Liczba umieszczeń: 6 kliknij przycisk OK. Wybierz punkt konstrukcyjny, oś konstrukcyjną lub powierzchnię walcową dla środka szyku: kliknij powierzchnię walcową Rys. 3j _ 23
20 11. Zmiana parametrów szyku (rys. 3k) Polecenie: W oknie Model kliknij dwukrotnie SzykKołowy1 Wybierz obiekt: kliknij napis na rysunku c1=6 Podaj nową liczbę umieszczeń w szyku kołowym <6>: 10 Wybierz obiekt: <Enter> Zadanie kontrolne Rys. 3k Rys. 3l Rys. 3m _ 24

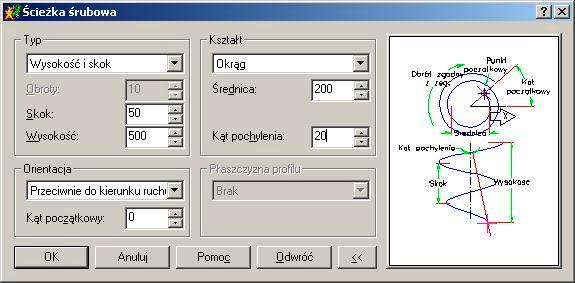

21 Ćwiczenie IV Model sprężyny śrubowej 1. Otwórz rysunek cw4.dwg znajdujący się w folderze C:\acad_rys 2. Utworzenie linii śrubowej Polecenie: Kliknij polecenie Ścieżka 3D oznaczone ikoną: Podaj typ ścieżki [śrubowa/po splajnie/brzegowa/rurowa] <śrubowa>: U Wybierz oś konstrukcyjną, krawędź lub powierzchnię kołową...: kliknij odcinek Ustal parametry zgodnie z oknem dialogowym Ścieżka śrubowa Typ: Wysokość i skok Skok: 50 Wysokość: 500 Średnica: 100 Płaszczyzna profilu: Normalna do ścieżki Rys. 4a Wybierz krawędź by dopasować oś X lub [odwróćz/obróć] <Akceptuj>:<Enter> _ 25
22 3. Narysowanie okręgu i utworzenie profilu Polecenie: W menu rozwijanym kliknij Model, kliknij polecenie Okrąg kliknij środek,promień Narysuj okrąg o środku w punkcie A o promieniu 20 (Rys. 4b) Rys. 4b Wybierz obiekty dla szkicu: <Enter> Polecenie: Kliknij polecenie Utwórz profil Wybierz obiekty dla szkicu: Kliknij okrąg 4. Utworzenie bryły za pomocą wyciągnięcia złożonego Polecenie: Kliknij polecenie Wyciągnięcie złożone oznaczone ikoną: Ustal parametry zgodnie z oknem dialogowym. Rys. 4c _ 26
23 5. Włączenie cieniowania ( jeśli konieczne) Polecenie: Kliknij polecenie oznaczone ikoną: 6. Zmiana parametrów sprężyny (rys. 4d) Polecenie: W oknie Model kliknij dwukrotnietylkościeżkaprzeciągnięcia1 Ustal parametry zgodnie z oknem dialogowym Ścieżka śrubowa. Średnica: 200 Kąt pochylenia: 20 kliknij w oknie dialogowym przycisk OK. kliknij w oknie dialogowym Przeciąganie przycisk OK. Wybierz obiekt: <Enter> Uwaga: Aktualizacja modelu może potrwać parę minut. Rys. 4d _ 27
