Metoda Elementów Skończonych - Laboratorium
|
|
- Marek Antczak
- 7 lat temu
- Przeglądów:
Transkrypt
1 Metoda Elementów Skończonych - Laboratorium Laboratorium 1 Podstawy ABAQUS/CAE Tworzenie modeli geometrycznych części Celem ćwiczenia jest wykonanie następujących modeli geometrycznych rys. 1. a) b) c) Rys. 1 Modele: a) wałek trzystopniowy, b) dźwigar, c) korpus maszyny. 1 S t r o n a
2 Wstęp 1. Zdefiniować katalog roboczy: C:/tmp/nazwisko_imie 2. Uruchomić program abaqus (Abaqus CEA) 3. Ustawić katalog roboczy: File Set Working Directory: C:/tmp/nazwisko_imie (pisane razem bez polskich znaków) 4. Stworzyć nowy model: wybrać: Model - Create z górnego menu w polu Name: CZESCI OK. 5. Zapisać plik File Save As File Name: CZESCI. OK. Automatycznie zostanie stworzony plik z rozszerzeniem.cea.!!! W trakcie pracy, należy bardzo często korzystać z możliwości zapisywania pliku z zaadaniem File Save. Pozwoli to na uniknięcie problemów w przypadku zawieszenia się systemu lub nieprzewidzianej przerwy w pracy programu.!!! 2 S t r o n a
3 Tworzenie części narzędzia 1. Okno dialogowe Create Part (stwórz część) : Rys. 2 Opis okna dialogowego Create Part. Po ustawieniu parametrów tworzenia części i kliknięciu Continue, następuje przejście do szkicownika części. 3 S t r o n a
4 2. Szkicownik części podstawowe narzędzia szkicu : Rys. 3 Podstawowe narzędzia dostępne w szkicowniku. 4 S t r o n a

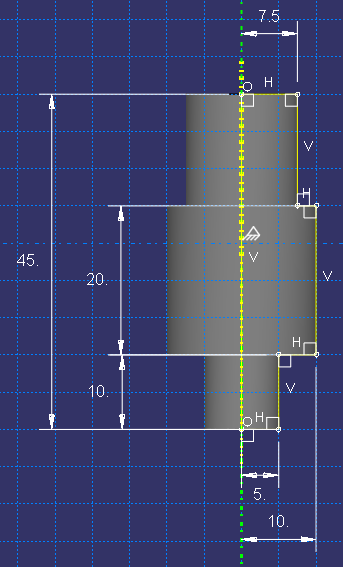

5 Walec trzystopniowy 1. Wybrać Create Parts z następującymi parametrami: a. Nazwa (Name): WalekTrzystopniowy b. Przestrzeń części (Modeling space): trójwymiarowa (3D) c. Typ (Type): odkształcalny (Deformable) d. Kształt (Shape): bryła (Solid) e. Sposób tworzenia kształtu (Type): obrót (Revolution) f. Kliknąć Continue. 2. W szkicowniku narysować kształt przekroju Rys. 4, zatwierdzić klikając Done. 3. W oknie dialogowym Edit Revolution zmienić domyślną wartość kąta obrotu Angle: 360. Kliknąć OK. Rys. 4 Podstawowe wymiary wałka. 5 S t r o n a
6 Dźwigar 1. Wybrać Create Parts z następującymi parametrami: a. Nazwa (Name): Dzwigar b. Przestrzeń części (Modeling space): trójwymiarowa (3D) c. Typ (Type): odkształcalny (Deformable) d. Kształt (Shape): bryła (Solid) e. Sposób tworzenia kształtu (Type): wyciągnięcie (Extrusion) f. Kliknąć Continue. 2. W szkicowniku narysować kształt przekroju Rys. 5, zatwierdzić klikając Done. 3. W oknie dialogowym Edit Base Extrusion zmienić domyślną wartość wyciągnięcia Depth: 300, Kliknąć OK. 4. Wybrać narzędzie Create Cut: Extrude, wskazać płaszczyznę na której będą wycinane otwory oraz prawą pionową krawędź. 5. W szkicowniku narysować wycinany kształt Rys. 6 Kliknąć Done Głębokość Depth: Thru All Rys. 5 Podstawowe wymiary przekroju dźwigara. 6 S t r o n a

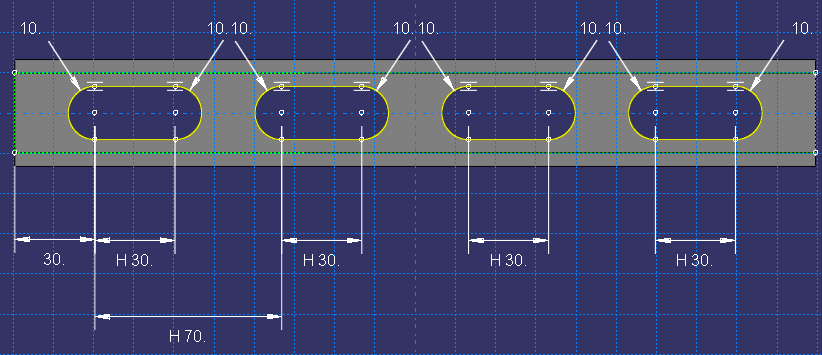

7 Rys. 6 Wymiary wycięć w dźwigarze. 7 S t r o n a
8 Korpus 1. Wybrać Create Parts z następującymi parametrami: a. Nazwa (Name): Korpus b. Przestrzeń części (Modeling space): trójwymiarowa (3D) c. Typ (Type): odkształcalny (Deformable) d. Kształt (Shape): bryła (Solid) e. Sposób tworzenia kształtu (Type): wyciągnięcie (Extrusion) f. Kliknąć Continue. 2. W szkicowniku narysować prostokąt o wymiarach 60x40, zatwierdzić klikając Done. 3. W oknie dialogowym Edit Base Extrision zmienić domyślną wartość wyciągnięcia Depth: 5, Kliknąć OK. 4. Wybrać narzędzie Create Solid: Extrude, wskazać płaszczyznę z której będą wyciągane ściany korpusu oraz krawędź po prawej stronie. 5. W szkicowniku narysować wyciągany kształt (ramka o wymiarach 50x30 i grubości ścianek 2, umieszczona po 5 od krawędzi podstawy) Rys. 7. Kliknąć Done Wysokość wyciągnięcia Depth: Wybrać narzędzie Create Cut: Extrude, wskazać płaszczyznę na której będą wycinane otwory w ścianka korpusu oraz prawą pionową krawędź. 7. W szkicowniku narysować wycinany kształt Rys. 8 Kliknąć Done Głębokość Depth: Thru All 8. Wybrać narzędzie Create Cut: Extrude, wskazać płaszczyznę podstawy na której będą wycinane podcięcia na łapy korpusu oraz otwory na śruby mocowania, kliknąć prawą pionową krawędź. 9. W szkicowniku narysować wycinany kształt Rys. 9 Kliknąć Done Głębokość Depth: Thru All 10. Wybrać narzędzie Create Round Or Filet, wskazać pionowe i poziome krawędzie wewnątrz korpusu kliknąć Done wprowadzić wartość promienia zaokrąglenia Radius: 1 nacisnąć ENTER 11. Wybrać narzędzie Create Round Or Filet, wskazać zewnętrzne pionowe krawędzie korpusu kliknąć Done wprowadzić wartość promienia zaokrąglenia Radius: 2 nacisnąć ENTER 8 S t r o n a
9 Rys. 7 Wymiary ścianek korpusu i ich położenie względem podstawy. Rys. 8 Wymiary wycięć w ściankach korpusu. 9 S t r o n a

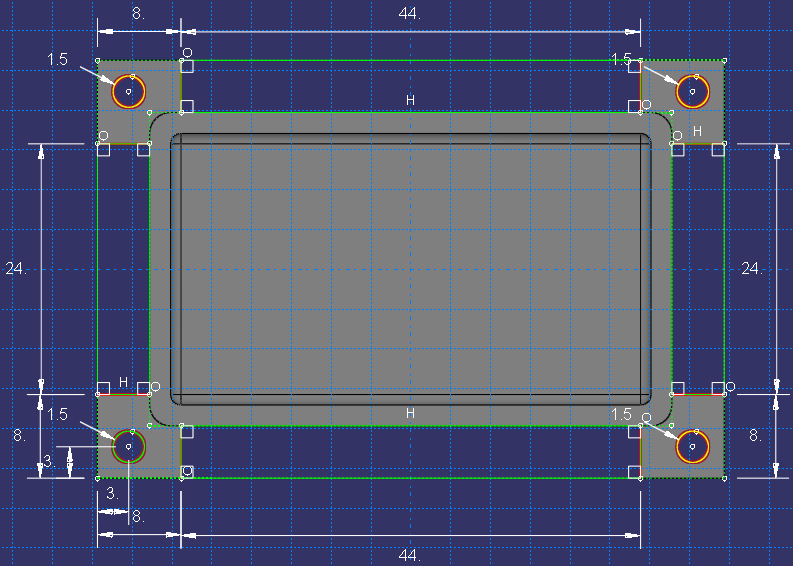

10 Rys. 9 Wymiary wycięć w podstawie korpusu i położenie otworów na śruby mocowania. 10 S t r o n a
