Tworzenie stojaka na długopisy korzystając z tworzenia brył podstawowych i operacji logicznych na bryłach.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Tworzenie stojaka na długopisy korzystając z tworzenia brył podstawowych i operacji logicznych na bryłach."

Transkrypt

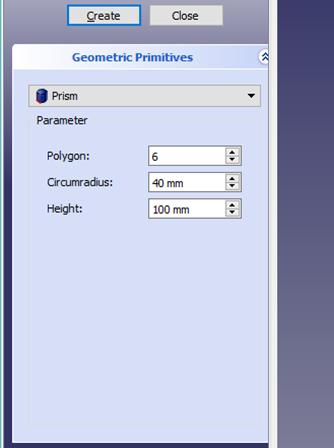

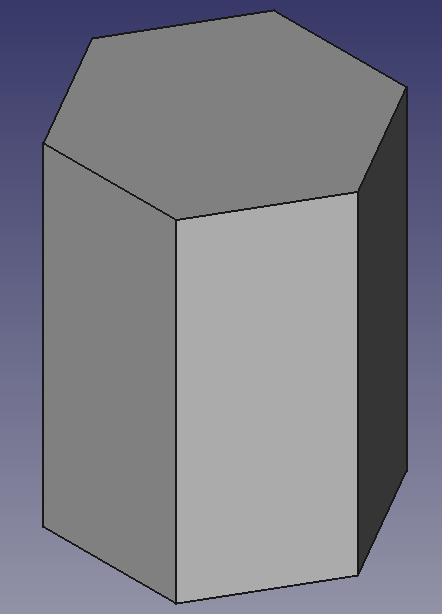

1 Tworzenie stojaka na długopisy korzystając z tworzenia brył podstawowych i operacji logicznych na bryłach. KROK 1. Otwórz FreeCAD I wybierz Stwórz nowy dokument Part Utwórz nowy szkic. KROK 2. Z sekcji z bryłami podstawowymi na pasku narzędzi, wybierz Tworzenie brył parametrycznych KROK 3. Z rozwijanego menu, które pojawi się po lewej stronie, wybierz "Graniastosłup". KROK 4. Ustaw wartość "Wielokąt" na 6, Promień okręgu opisanego na 40 mm, Wysokość na 100 mm i kliknij "Utwórz". Otrzymasz w ten sposób graniastosłup o podstawie sześciokąta formnego.

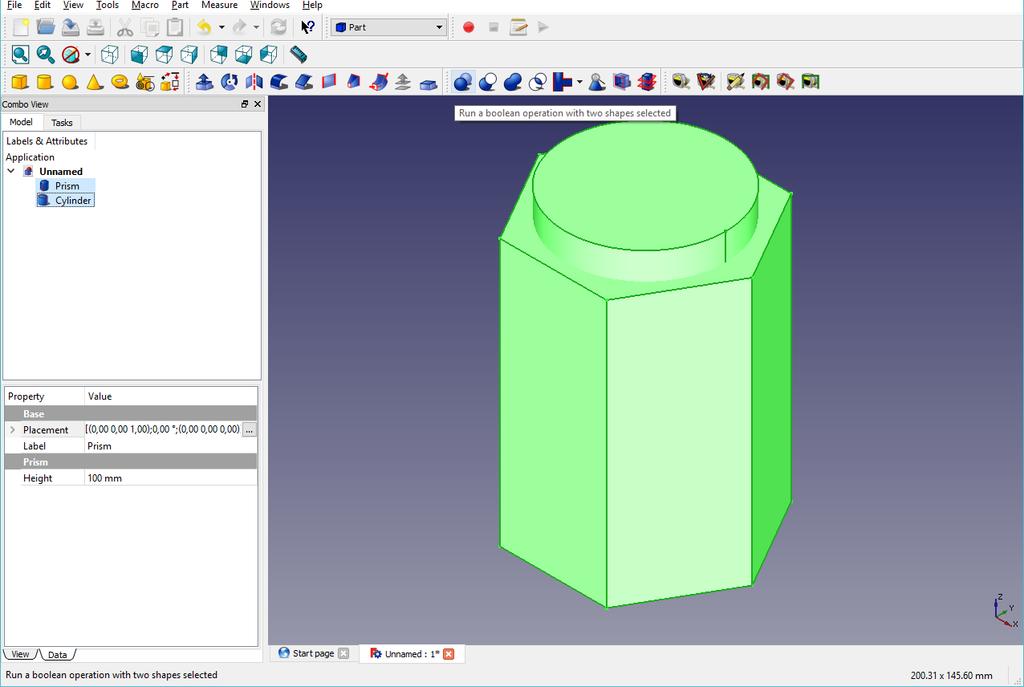

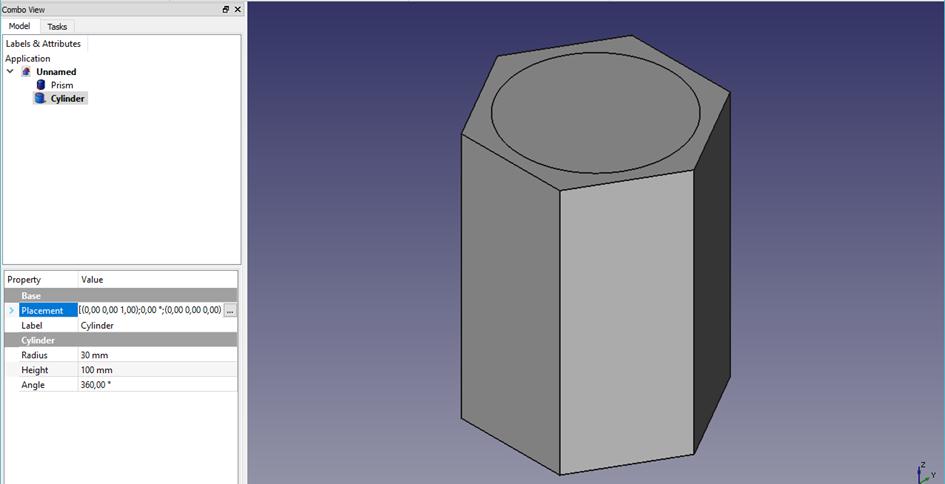

2 KROK 5. Teraz naszym zamiarem jest stworzenie cylindrycznego otworu w graniastosłupie. W tym celu najpierw utwórz bryłę za pomocą narzędzia "Utwórz walec" na pasku narzędzi. KROK 6. Ustaw promień cylindra na 30 mm i wysokość na 100 mm. Nie zmieniaj kąta. KROK 7. Teraz zmienimy położenie cylindra tak, aby znajdował się 10 mm powyżej płaszczyzny XY. Aby to zrobić, najpierw wybierz cylinder, a następnie kliknij wiersz "Placement" po lewej stronie. Następnie kliknij małą ikonę z trzema kropkami. Przejdź do następnego kroku, aby zmienić położenie cylindra

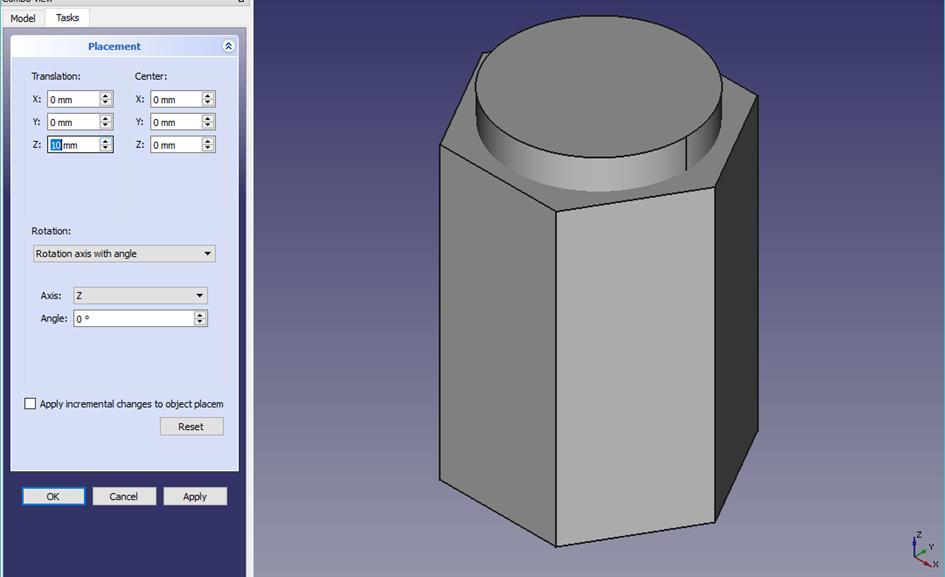

3 KROK 8. W menu "Placement" po lewej stronie ustaw wartość Z na 10 mm. To spowoduje, że cylinder przesunie się o 10 mm wzdłuż dodatniego kierunku osi Z. Następnie kliknij OK. KROK 8. Teraz musimy odjąć cylinder od sześciokątnego pryzmatu. Tę operację można wykonać za pomocą operacji logicznych we FreeCAD. Najpierw wybierz graniastosłup i przytrzymując wciśnięty klawisz CTRL na klawiaturze wybierz cylinder (ważna jest kolejność wyboru). Następnie wybierz "Utwórz różnicę dwóch obiektów" z paska narzędzi.

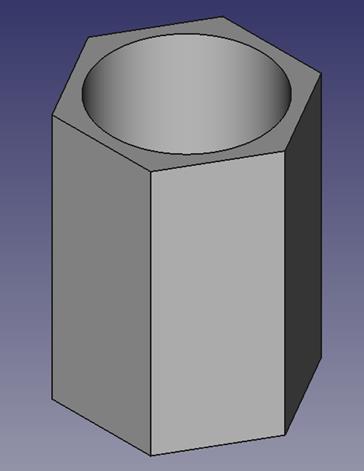

4 3 1 2 Otrzymasz następujący wynik: KROK 8. Opcjonalnie możemy wygładzić krawędzie naszego elementu. W tym celu najpierw wybierz wszystkie krawędzie. Wielokrotny wybór jest możliwy, jeśli przytrzymasz wciśnięty klawisz CTRL.

5 Gdy krawędzie są zaznaczone, kliknij "Zaokrąglij krawędzie" na pasku narzędzi. Następnie wciśnij OK w następnym menu. Ostateczny wygląd jest następujący:

6

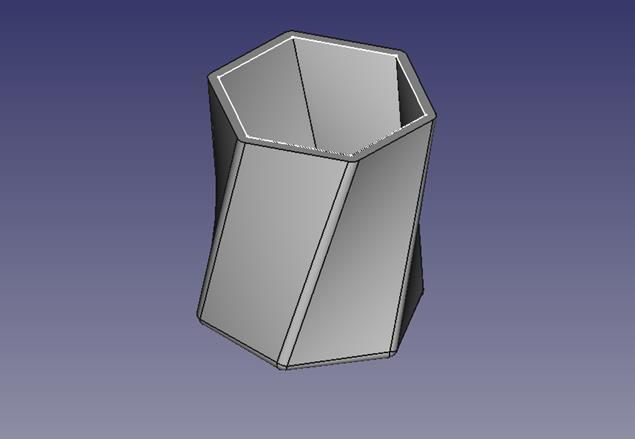

7 TWORZENIE STOJAKA NA DŁUGOPISY KORZYSTAJĄC Z NARZĘDZIA WYCIĄGANIA (LOFT) KROK 1. We FreeCAD wybierz Utwórz nowy dokument Part Design Utwórz nowy szkic Płaszczyzna X-Y a następnie kliknij OK. KROK 2. Narysuj sześciokąt. Spraw, aby środek sześciokąta pokrywał się z początkiem układu współrzędnych. Ustaw jego promień na 30 mm i ustaw jeden z boków poziomo za pomocą więzu "poziomego" ( ). Set this side horizontal Set radius to 30 mm KROK 3. Zamknij szkic. Następnie w utwórz kolejny szkic na płaszczyźnie XY. Tym razem ustaw "Odsunięcie" na 70 mm. Dzięki temu kształt, który narysujemy, będzie 70 mm powyżej płaszczyzny XY. Kliknij OK.

8 KROK 4. Krok ten jest podobny do kroku 2, narysuj kolejny sześciokąt, którego środek leży również w środku układu współrzędnych. Ustaw jego promień na 30 mm. Tym razem obróć nieco sześciokąt i ułóż jeden z boków w pionie, używając więzu "pionowego" ( ). Set this side vertical Set radius to 30 mm KROK 5. Zamknij szkic. Wyświetl obiekt z innej strony, naciskając 0 na klawiaturze.

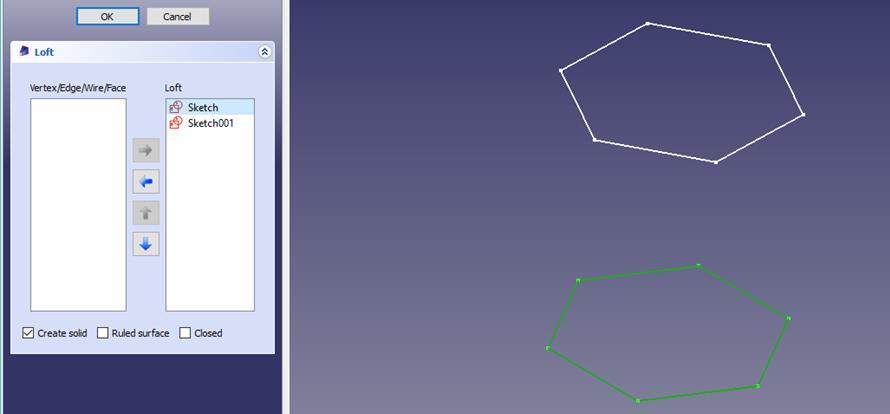

9 KROK 6. Przejdź do trybu Part. Wybierz narzędzie "Loft" na pasku narzędzi ( oraz Sketch001 na prawą stronę. Zaznacz Utwórz bryłę I kliknij OK. ). Przenieś Sketch KROK 7. Otrzymałeś nową bryłę. Zaznacz jej górną powierzchnię. Podczas gdy jest ona zaznaczona kliknij Narzędzie do ustawiania grubości, ( ). Wpisz grubość tak jak na rysunku I kliknij OK.

10 Deklaracja Niniejszy dokument został przygotowany w kontekście projektu MakeITReal (Output 2). Tam, gdzie wykorzystano inne opublikowane i niepublikowane materiały źródłowe, zostały one zacytowane. Copyright Copyright the MakeITReal Consortium Wszelkie prawa zastrzeżone. Ten dokument jest licencjonowany na zasadach Creative Commons Attribution-NonCommercial- ShareAlike 4.0 International License. Funding Disclaimer Projekt MakeITReal został sfinansowany przy wsparciu Komisji Europejskiej w ramach programu ERASMUS +, KA2, numer projektu: PL01-KA Niniejszy komunikat odzwierciedla jedynie stanowisko autora, a Komisja nie ponosi odpowiedzialności za jakiekolwiek wykorzystanie informacji zawartych w tym dokumencie..
