Modelowanie powierzchniowe cz. 2
|
|
- Halina Szymczak
- 8 lat temu
- Przeglądów:
Transkrypt

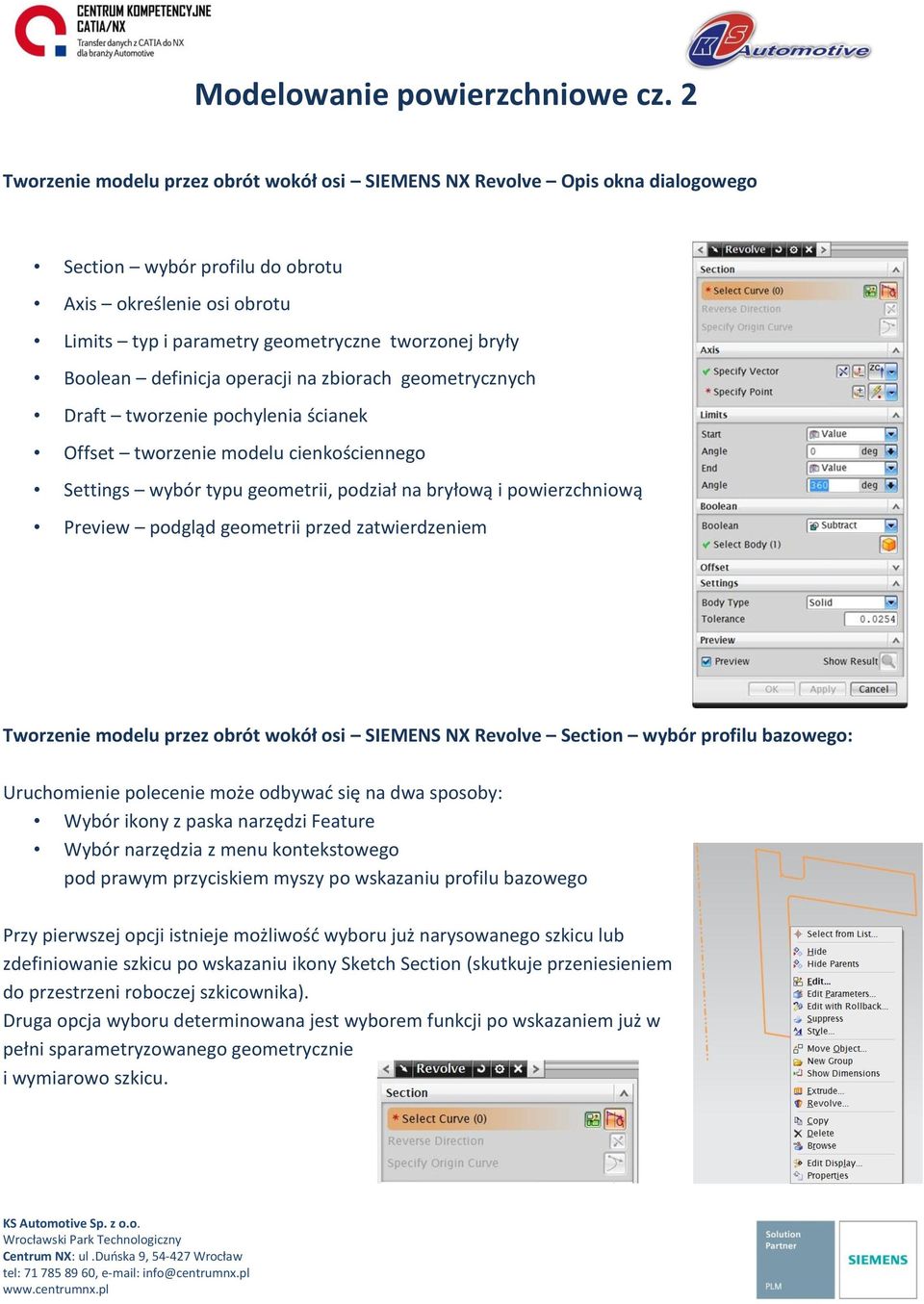

1 Modelowanie powierzchniowe cz. 2 Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Opis okna dialogowego Section wybór profilu do obrotu Axis określenie osi obrotu Limits typ i parametry geometryczne tworzonej bryły Boolean definicja operacji na zbiorach geometrycznych Draft tworzenie pochylenia ścianek Offset tworzenie modelu cienkościennego Settings wybór typu geometrii, podział na bryłową i powierzchniową Preview podgląd geometrii przed zatwierdzeniem Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Section wybór profilu bazowego: Uruchomienie polecenie może odbywać się na dwa sposoby: Wybór ikony z paska narzędzi Feature Wybór narzędzia z menu kontekstowego pod prawym przyciskiem myszy po wskazaniu profilu bazowego Przy pierwszej opcji istnieje możliwość wyboru już narysowanego szkicu lub zdefiniowanie szkicu po wskazaniu ikony Sketch Section (skutkuje przeniesieniem do przestrzeni roboczej szkicownika). Druga opcja wyboru determinowana jest wyborem funkcji po wskazaniem już w pełni sparametryzowanego geometrycznie i wymiarowo szkicu.
2 Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Section wybór profilu bazowego: Podczas wskazywania profilu do utworzenia bryły przez obrót istnieje możliwość korzystania z filtrów wyboru, bazujących na referencjach ciągłości Dostępne w danych fragmencie okna dialogowego opcje dotyczą: Reverse Direction kierunek generowania i sprawdzania ciągłości wskazanego profilu Specify Origin Curve wybór głównej krzywej profilu przeznaczonego do obrotu Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Axis wybór osi obrotu: Nie istnieje domyślna forma określenia przez NX osi obrotu szkicu. Użytkownik za pomocą odpowiedniego narzędzia musi zdefiniować geometrię osi obrotu. Pozwala to w znacznym stopniu na ograniczenie potencjalnych błędów.
3 Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Axis wybór osi obrotu: Osią obrotu może stać się jedna z krawędzi geometrii bazowej, leżąca poza obszarem szkicu prosta lub oś globalnego układu współrzędnych. Linię definiowaną jako oś obrotu można wskazać kursorem lub wybrać jedną z opcji zawartych w menu dialogowym fragmentu okna funkcji Revolve. Ikona zmiany kierunku w tym przypadku określa dodatnią wartość kąta obrotu. Osią obrotu może być również dowolna linia prosta wcześniej utworzona w przestrzeni 3D. Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Limits wprowadzenie wartości kąta obrotu: W oknie zakresu kątowego zarządzanie dotyczy wartości początkowej oraz końcowej traktowanej jako niezależne co do wartości parametry. Dostępne są dwa typy wprowadzenia wartości kątowej obrotu profilu wokół wskazanej osi: Value ręcznie podawana jest wartość kątowa obrotu Until Selected obrót dokonuje się do wskazanego obiektu powierzchniowego
4 Tworzenie modelu przez obrót wokół osi SIEMENS NX Revolve Podgląd definiowanego elementu obrotowego przed zatwierdzeniem SIEMENS NX CATIA V5 Tworzenie modelu przez obrót wokół osi CATIA V5 Revolve - opis funkcjonalności: Profile krzywa bazowa, która może być szkicem lub geometrią liniową definiowaną w przestrzeni 3D. Revolution Axis oś obrotu tworzonej powierzchni, która może być linia prostą wchodzącą w skład profilu, osią globalnego układu współrzędnych (dostępne z menu kontekstowego pod MB3) lub dowolnym elementem geometrii liniowej prostej. Angular Limits wartość kątowa obrotu wpisywana ręcznie lub nadawana znacznikami w przestrzeni 3D.
5 Definicja powierzchni o kształcie predefiniowanym CATIA V5 Sphere Funkcjonalność zawarta w oknie dialogowym: Center środek powierzchni sferycznej Sphere Axis oś obrotu sfery Sphere radius wartość promienia sfery Sphere Limitations ograniczenia kątowe powierzchni sferycznej, podawane w funkcji biegunowej lub w formie pełnej powierzchni sferycznej Definicja powierzchni o kształcie predefiniowanym CATIA V5 Sphere Funkcjonalność zawarta w oknie dialogowym: Center środek powierzchni sferycznej Sphere Axis oś obrotu sfery Sphere radius wartość promienia sfery Sphere Limitations ograniczenia kątowe powierzchni sferycznej, podawane w funkcji biegunowej lub w formie pełnej powierzchni sferycznej
6 Definicja powierzchni o kształcie predefiniowanym CATIA V5 Cylinder Funkcjonalność zawarta w oknie dialogowym: Point wyznaczenie środka podstawy powierzchni cylindrycznej Direction kierunek wyciągnięcia podstawy Radius wartość promienia cylindra Lenght1/lenght2 wartości wyciągnięcia okręgu stanowiącego podstawę cylindra i utworzenie tym samym powierzchni Mirrored Extent zaznaczenie funkcji powoduje wyciągnięcie dwustronne przy podaniu jednej wartości długości powierzchni Reverse Direction zmiana zwrotu kierunku wyciągnięcia Definicja powierzchni o kształcie predefiniowanym CATIA V5 - Cylinder Autor: Jerzy Stachów KS Automotive
