PRO/ENGINEER. ĆW. Nr. OPCJE POLECENIA PATTERN
|
|
- Alicja Matysiak
- 5 lat temu
- Przeglądów:
Transkrypt

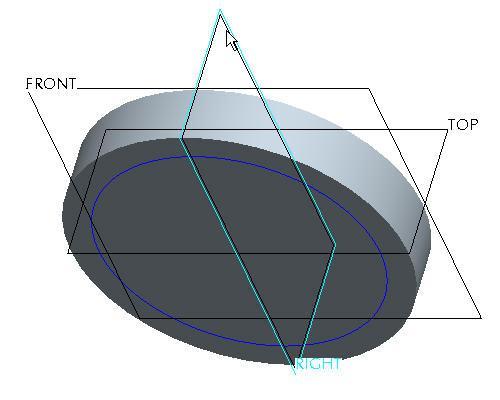

1 PRO/ENGINEER ĆW. Nr. OPCJE POLECENIA PATTERN Zadanie nr 1 Stworzenie wzorca wymiarowego (Dimension Pattern) 1. Włącz program Pro/Engineer. 2. Upewnij się że Datum Planes, Datum Points, oraz Coordinate Systems ikony na głównym pasku Pro/ENGINEER'a są załączone. 3. Wykonaj model z jednym otworem 4. Po stworzeniu modelu podstawowego kliknij na otwór 1 (HOLE 1) oraz kliknij w opcję Pattern na pasku wyboru zadań.
2 UWAGA! Po załączeniu opcji Pattern domyślnym wyborem jest szablon wymiarowy (dimension pat tern). Dimension pattern określa przyrost w wymiarach figury oraz ilość elementów w szablonie (np ilość otworów do wykonania). 5. Zaznacz wymiar horyzontalny (poziomy) 1.00 jak na rysunku w punkcie 3, wpisz -2 jako przyrost i wciśnij ENTER. 6. Wciśnij i przytrzymaj prawy klawisz myszy i zaznacz Direction 2 Dimensions. 7. Kliknij na wertykalny wymiar (pionowy) 1.00 jak poniżej, wpisz -2 jako przyrost i kliknij ENTER. 8. Kliknij Complete Feature, wzorzec 2x2 powinien się ukazać w oknie głównym.

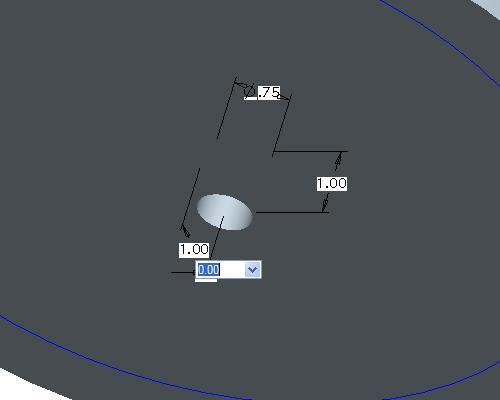

3 Zadanie nr 2 Stworzenie wzorca kierunkowego (Direction Pattern) 1. Włącz program Pro/Engineer. 2. Upewnij się że Datum Planes, Datum Points, oraz Coordinate Systems ikony na głównym pasku Pro/ENGINEER'a są załączone. 3. Wykonaj model z jednym otworem lub cofnij operacje z zadania Po stworzeniu modelu podstawowego kliknij na otwór 1 (HOLE 1) oraz kliknij w opcję Pattern na pasku wyboru zadań. 5. W wyświetlonym oknie, użyj rozwijane menu I wybierz opcje Direction jako wybór wzorca (pattern).
4 UWAGA! Opcja Direction Pattern dodaje kolejne element do zbioru wzorca w jednym lub dwóch kierunkach dla danego schematu przestrzennego. 6. Kliknij na Datum Planes, jeśli nie załączone, w celu zobaczenia wszystkich płaszczyzn. 7. Zaznacz właściwą płaszczyznę, dla przypadku jak na rysunku będzie to płaszczyzna RIGHT 8. Zaznacz odpowiedni wymiar I wpisz 2 jako przyrost oraz wciśnij ENTER.. 9. Wciśnij prawy klawisz myszy i wybierz Direction 2 Reference. 10. Zaznacz drugą płaszczyznę, dla tego przypadku będzie to płaszczyzna TOP, jak pokazano poniżej.
5 11. Zaznacz odpowiedni wymiar I wpisz 2 jako przyrost oraz wciśnij ENTER. 9. Kliknij Complete Feature, wzorzec 2x2 powinien się ukazać w oknie głównym.

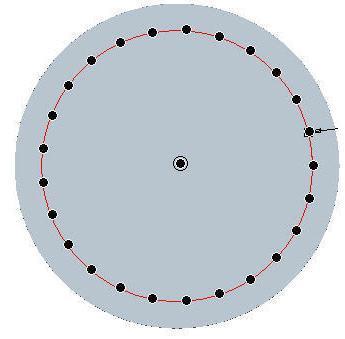

6 Zadanie nr 3 Stworzenie wzorca osiowego (Axial Pattern) 1. Włącz program Pro/Engineer. 2. Upewnij się że Datum Planes, Datum Points, oraz Coordinate Systems ikony na głównym pasku Pro/ENGINEER'a są załączone. 3. Wykonaj model z jednym otworem lub cofnij operacje z zadania Po stworzeniu modelu podstawowego kliknij na otwór 1 (HOLE 1) oraz kliknij w opcję Pattern na pasku wyboru zadań. 5. W wyświetlonym oknie, użyj rozwijane menu I wybierz opcje Axis jako wybór wzorca (pattern). 6. Wybierz oś centralna dla element (A_2) wokół której zostanie utworzony wzorzec.
7 UWAGA! Upewnij się że osie są wyświetlane, jeśli nie kliknij na ikonę Datum Axes na pasku stanu. 7. W oknie opcji Pattern, wybierz ilość otworów np W oknie opcji Pattern, wybierz Angular extents w celu równomiernego rozmieszczeni elementów 9. Kliknij Complete Feature to w celu wykonania operacji.
8 Zadanie nr 4 Stworzenie wzorca przez wypełnienie (Fill Pattern) 1. Włącz program Pro/Engineer. 2. Upewnij się że Datum Planes, Datum Points, oraz Coordinate Systems ikony na głównym pasku Pro/ENGINEER'a są załączone. 3. Wykonaj model z jednym otworem (w centrum) lub cofnij operacje z zadania 1. Jeśli cofnąłeś operacje do momentu gdy model posiadał jeden otwór należy go przesunąć do środka (offset=0). Kliknij dwa razy na poziomy i pionowy offset i zmień wartość na 0 (w tym przypadku z 1->0), a następnie kliknij ikonę Regenerate. Spowoduje to umieszczenie otworu w środku symetrii. 4. Po stworzeniu modelu podstawowego kliknij na otwór 1 (HOLE 1) oraz kliknij w opcję Pattern na pasku wyboru zadań. 5. W wyświetlonym oknie, użyj rozwijane menu I wybierz opcje wypełnienie- Fill jako wybór wzorca (pattern). 6. Wybierz krzywą SKETCH_FOR_HOLE drzewku modelowym. Zostanie utworzony podgląd gdzie zostaną umieszczone utworzone otwory. 7. Zaznacz ikonę Saved View List w głównym przyborniku i wybierz odpowiednią płaszczyznę ( w tym wypadku FRONT) w celu zmiany na widok przodu modelu. Wzorzec powinien wyglądać następująco:
9 8. Zmień kąt kierunku ustawienia, odstęp oraz granicę przesunięcia poprzez przytrzymanie lewego przycisku myszki I przeciagnięcie białego kwadracika. Na poniższym rysunku uchwyty do przesuniecia zakreślono na niebiesko. 9. Kliknij podwójnie na wymiary I zmień je np na wartości pokazane poniżej.
10 UWAGA! Czasami nie chcemy mieć wszystkich otworów na płaszczyźnie. W opcji tej da się wyłączyć niepotrzebne otwory. W tym celu należy kliknąć lewym przyciskiem myszy na dany otwór. Kropka zmieni się z czarnej na białą, co oznacza, że element zostanie wykluczony z wypełnienia. W ten sam sposób można tą operację cofnąć. 10. KliknijComplete Feature

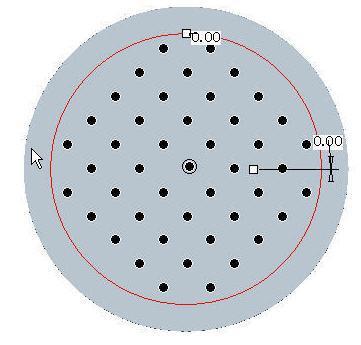

11 ĆWICZENIE SPRAWDZAJACE! Dodatkowe opcje polecenia pattern-fill. Na podstawie modelu z ćwiczenia Prawe kliknięcie na PATTERN 1 w HOLE 1 na drzewku I następnie Edit Definition w celu zmiany typu wzorca (pattern). 2. W menu okna pattern, zmień kształt z Square (kwadrat) na Diamond (diament). 3. W menu okna pattern, zmień kształt z Diamond (diament) na Triangle (trujkąt).
12 4. W menu okna pattern, zmień kształt z Triangle (trójkąt) na Circle (koło). 5. W menu okna pattern, zmień kształt z Circle (koło) na Curve (łuk).
13 6. W menu okna pattern, zmień kształt z Curve (łuk) na Spiral (spirala)
14 7. W każdym przypadku zakończ klikając Complete Feature
