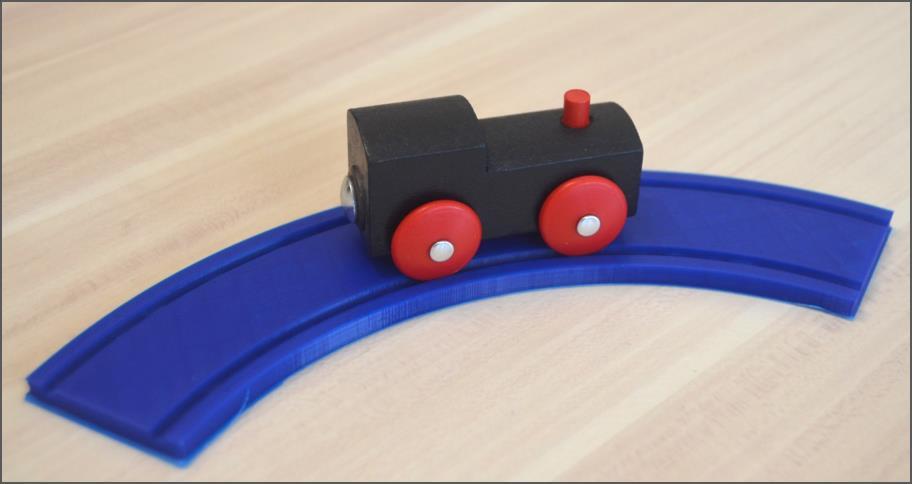

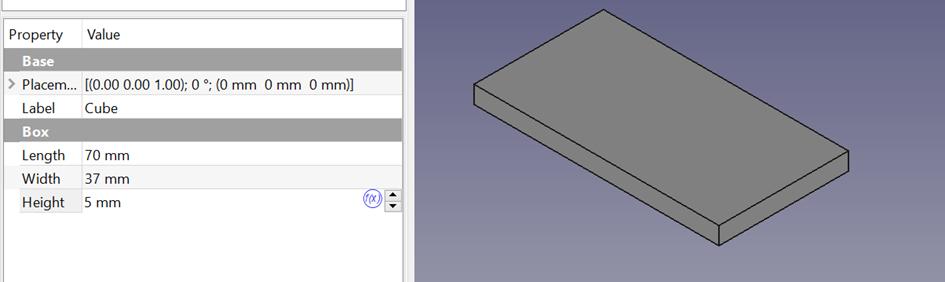

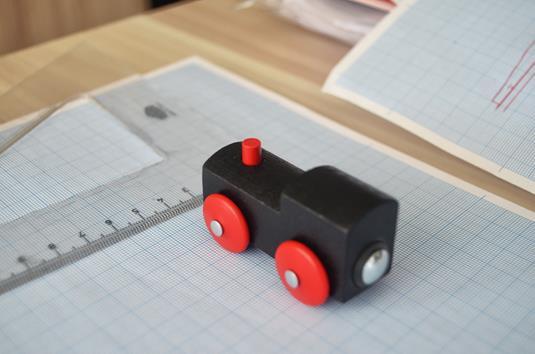

1 TWORZENIE TORU KOLEJOWEGO DLA LOKOMOTYWY - ZABAWKI W tym przewodniku stworzymy tor kolejowy pasujący do zabawki. Wymiary twojej zabawki mogą być inne niż ta, więc musisz zacząć od zmierzenia jej wymiarów. Najpierw ułóż zabawkę na papierze milimetrowym jak pokazano na zdjęciu. Zmierz odległość między kołami. Zmierz także grubość kół. Wymiary, których będziemy używać w tym przewodniku pokazano na poniższym rysunku. KROK 1. We FreeCAD wybierz Utwórz nowy pusty dokument a następnie przejdź do sekcji Part. Następnie wybierz narzędzie "Utwórz sześcian". Podaj wymiary sześcianu 70x37x5 mm (patrz rysunek).

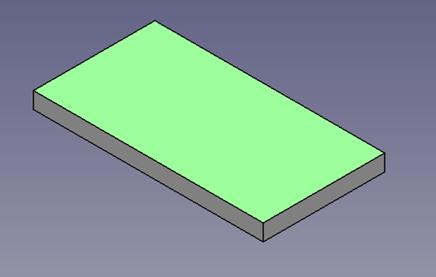

2 KROK 2. Przejdź do sekcji Part Design. Zaznacz górną powierzchnię kształtu. Następnie kliknij Utwórz szkic KROK 3. Narysuj dwa prostokąty, jak na poniższym rysunku, widoczne jako białe linie. Wymiary każdego prostokąta to 3x70 mm. Lewe punkty końcowe prostokąta powinny pokrywać się z pionową osią. KROK 4. Następnie ustaw odległość między punktem początkowym a lewym dolnym lewym rogiem dolnego prostokąta na 4 mm (patrz rysunek)). Następnie ustaw odległość między dwoma prostokątami

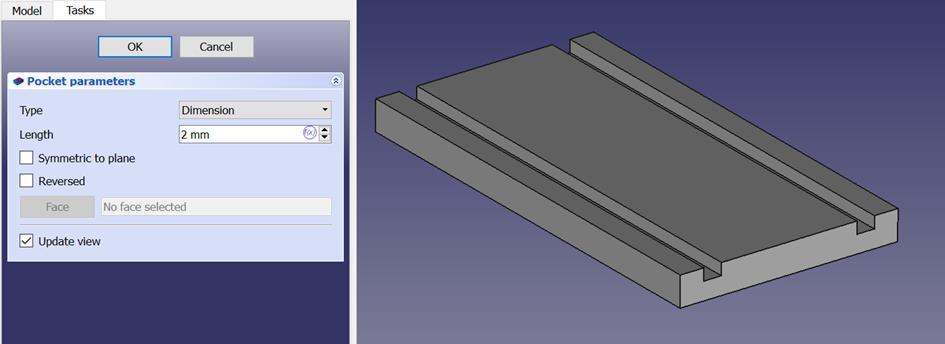

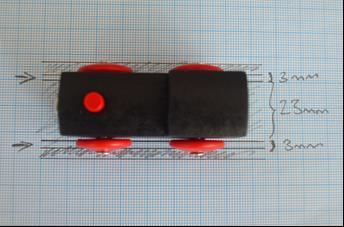

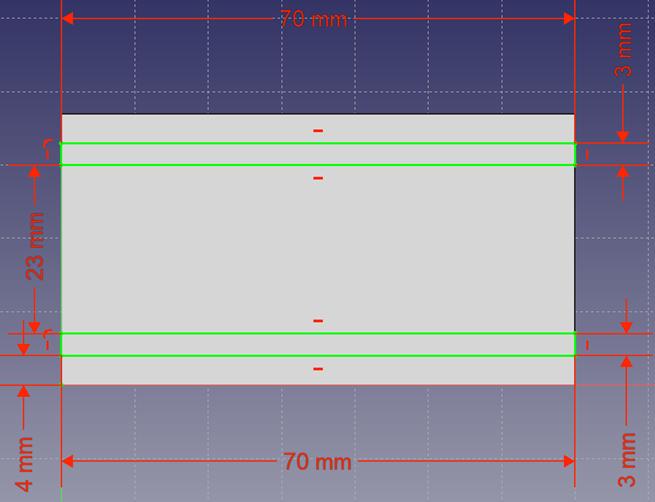

3 na 23 cm (możesz użyć punktów narożnych obu prostokątów, aby ustawić odległość między nimi). Zamknij widok szkicu. KROK 5. Wybierz szkic i skorzystaj z narzędzia "pocket". Wpisz długość 2 mm.

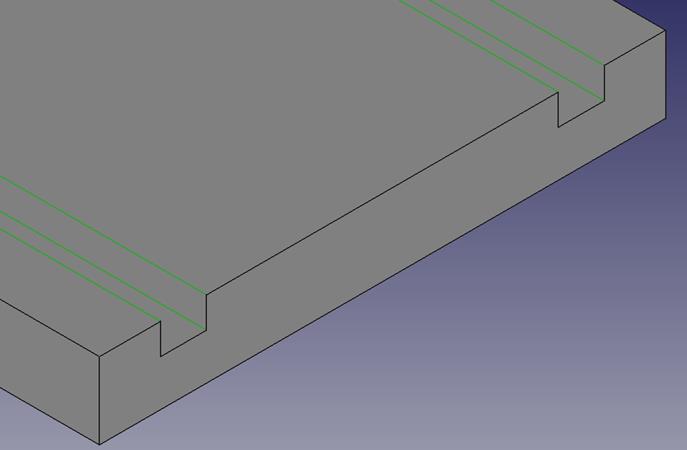

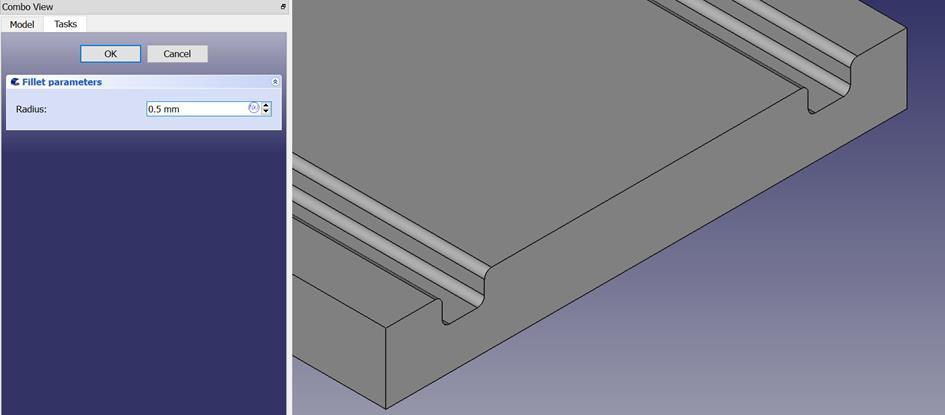

4 KROK 6. Teraz chcemy wygładzić niektóre krawędzie. W tym celu wybierz krawędzie oznaczone zielonymi liniami na poniższym rysunku (wybrane są również dwie niewidoczne krawędzie). Aby wybrać wiele krawędzi, przytrzymaj klawisz CTRL i kliknij każdy z nich. Następnie wybierz narzędzie zaokrąglania: Wprowadź promień 0,5 mm. Jeśli kształt znika, to promień może być zbyt duży. Spróbuj podać mniejszą wartość. To jest nasz ostateczny kształt. Możesz wyeksportować plik STL.

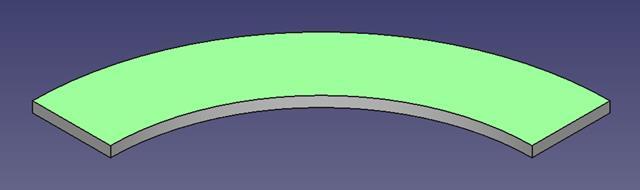

5 TWORZENIE ZAKRĘTU Tym razem stworzymy tor krzywy. Będziemy używać tych samych wymiarów. KROK 1. We FreeCAD wybierz Utwórz nowy pusty dokument a następnie przejdź do sekcji Part Design Utwórz nowy szkic Płaszczyzna XY. Kliknij OK. KROK 2. Utwórz dwa łuki za pomocą "Punktów środkowych i końcowych". Punkty końcowe łuków powinny pokrywać się z osiami poziomymi i pionowymi (patrz rysunek). Narysuj linie łączące oba końce łuków, aby uzyskać zamknięty kształt. Promień mniejszego łuku będzie wynosił 100 mm. Odległość między łukami to 37 mm. KROK 3. Zamknij kształt i wyciągnij go na 5 mm.

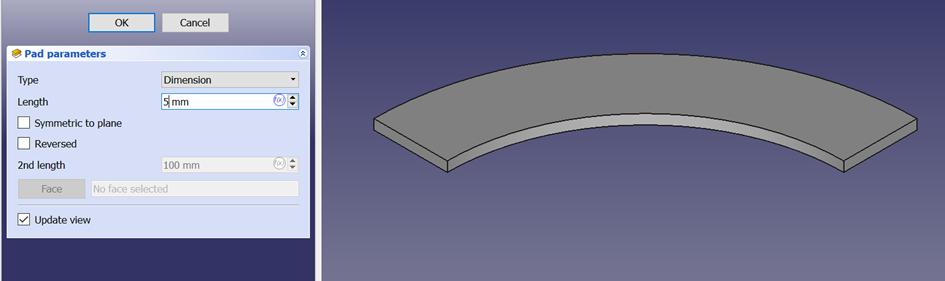

6 KROK 4. Wybierz górną powierzchnię kształtu. Następnie kliknij "Utwórz szkic" KROK 5. Narysuj 4 łuki, jak na poniższym rysunku. Punkty końcowe łuków powinny pokrywać się z osiami poziomymi i pionowymi. Narysuj linie łączące punkty końcowe obu par łuków, dzięki czemu otrzymasz dwa zamknięte kształty, jak na poniższym rysunku.

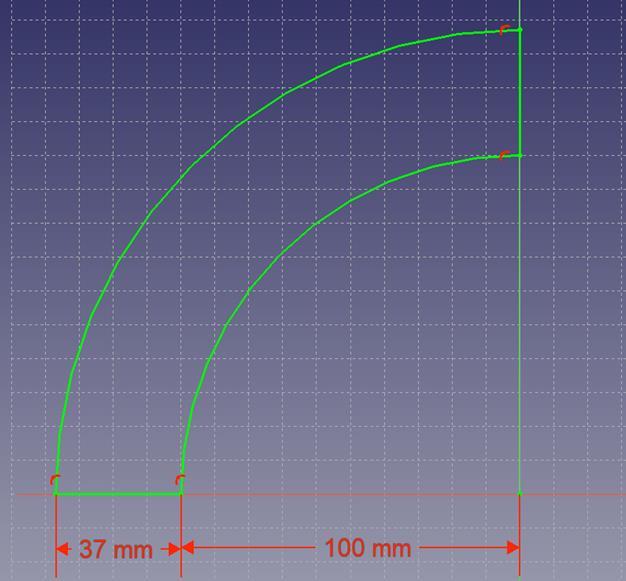

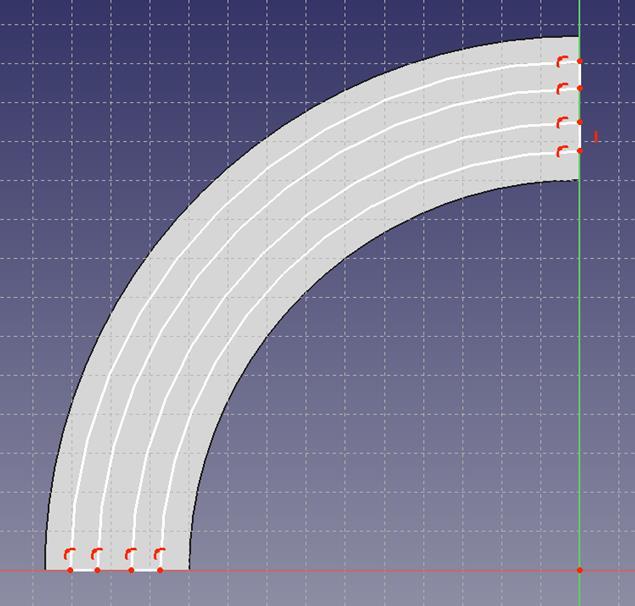

7 KROK 6. Ustaw promień najmniejszego łuku na 104 mm. Odległość między obydwoma parami łuków powinna wynosić 3 mm. Odległość między pierwszą parą łuku i drugą parą łuku powinna wynosić 23 mm (patrz rysunek). Następnie zamknij kształt. KROK 7. Wybierz szkic i wybierz narżedzie "pocket". Wpisz długość 2 mm. KROK 8. Teraz wygładzimy niektóre krawędzie. W tym celu wybierz krawędzie wskazane na poniższym rysunku (oraz jedną niewidoczną krawędź). Aby wybrać wiele krawędzi, przytrzymaj klawisz CTRL i kliknij każdą z nich.

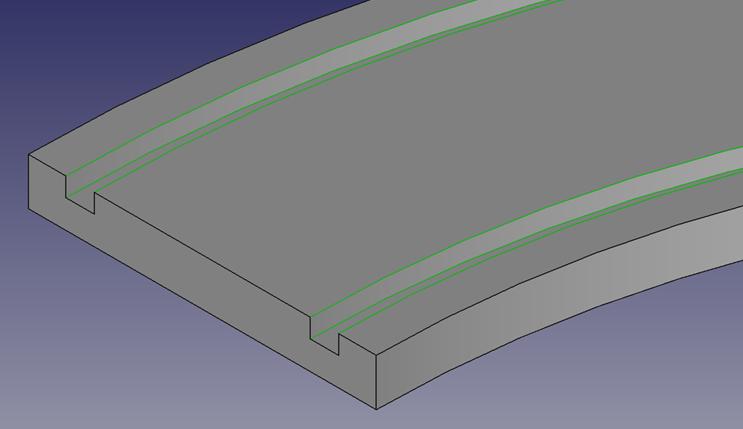

8 Następnie wybierz narzędzie zaokrąglenia: Wprowadź promień 0,5 mm. Jeśli kształt znika, to promień może być zbyt duży. Spróbuj podać mniejszą wartość. To jest nasz ostateczny kształt. Możesz wyeksportować plik STL.

9 Deklaracja Niniejszy dokument został przygotowany w kontekście projektu MakeITReal (Output 2). Tam, gdzie wykorzystano inne opublikowane i niepublikowane materiały źródłowe, zostały one zacytowane. Copyright Copyright the MakeITReal Consortium Wszelkie prawa zastrzeżone. Ten dokument jest licencjonowany na zasadach Creative Commons Attribution-NonCommercial- ShareAlike 4.0 International License. Funding Disclaimer Projekt MakeITReal został sfinansowany przy wsparciu Komisji Europejskiej w ramach programu ERASMUS +, KA2, numer projektu: PL01-KA Niniejszy komunikat odzwierciedla jedynie stanowisko autora, a Komisja nie ponosi odpowiedzialności za jakiekolwiek wykorzystanie informacji zawartych w tym dokumencie.
