1 DTR.ZSP-41.SP-11.SP-02 APLISENS PRODUKCJA PRZEMYSŁOWEJ APARATURY POMIAROWEJ I ELEMENTÓW AUTOMATYKI INSTRUKCJA OBSŁUGI ZASILACZ SEPARATOR PRZETWORNIK SYGNAŁÓW ZSP-41 ZASILACZ SEPARATOR PRZETWORNIK SYGNAŁÓW - POWIELACZ SYGNAŁÓW ZSP-41/2 SEPARATOR PRZETWORNIK SYGNAŁÓW TYPU SP-11 SEPARATOR SYGNAŁÓW PRĄDOWYCH BEZ ENERGII POMOCNICZEJ TYPU SP-02 Edycja A WARSZAWA, WRZESIEŃ 2015 APLISENS S.A., Warszawa, ul. Morelowa 7 tel ; fax aplisens@aplisens.pl

2 A 1 DTR.ZSP-41.SP-11.SP-02 SPIS TREŚCI 1. OPIS TECHNICZNY DANE TECHNICZNE ZSP-41 I ZSP-41/ DANE TECHNICZNE SP DANE TECHNICZNE SP WARUNKI NORMALNE UŻYTKOWANIA GRANICZNE WARUNKI TRANSPORTU I PRZECHOWYWANIA OBUDOWA OZNACZENIE WARUNKI STOSOWANIA OPIS BUDOWY I DZIAŁANIA INSTRUKCJA MONTAŻU I EKSPLOATACJI ZALECENIA MONTAŻOWE UKŁAD POŁĄCZEŃ ZSP-41 I ZSP-41/ UKŁAD POŁĄCZEŃ SP UKŁAD POŁĄCZEŃ SP NAPRAWY I URUCHOMIENIE WARUNKI BEZPIECZEŃSTWA PRZECHOWYWANIE I TRANSPORT PRZECHOWYWANIE TRANSPORT PRODUCENT ZASTRZEGA SOBIE PRAWO WPROWADZANIA ZMIAN (NIE POWODUJĄCYCH POGORSZENIA PARAMETRÓW EKSPLOATACYJNYCH I METROLOGICZNYCH URZĄDZEŃ) BEZ JEDNOCZESNEGO UAKTUALNIANIA TREŚCI DOKUMENTACJI TECHNICZNO-RUCHOWEJ.

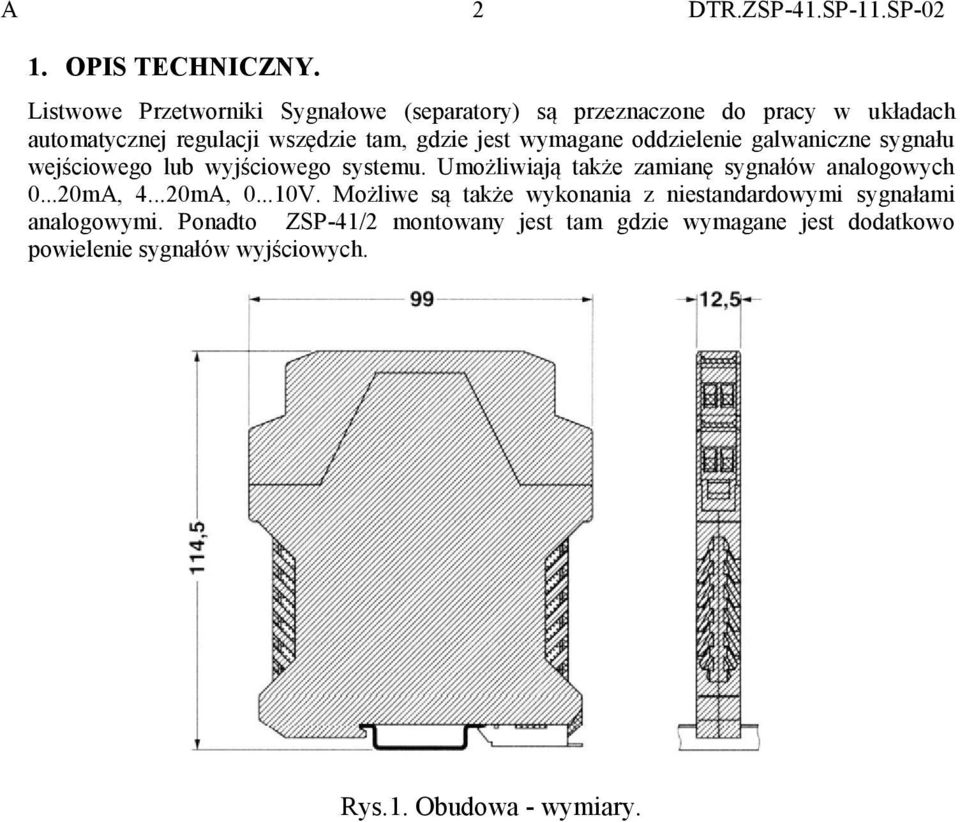

3 A 2 DTR.ZSP-41.SP-11.SP OPIS TECHNICZNY. Listwowe Przetworniki Sygnałowe (separatory) są przeznaczone do pracy w układach automatycznej regulacji wszędzie tam, gdzie jest wymagane oddzielenie galwaniczne sygnału wejściowego lub wyjściowego systemu. Umożliwiają także zamianę sygnałów analogowych mA, mA, V. Możliwe są także wykonania z niestandardowymi sygnałami analogowymi. Ponadto ZSP-41/2 montowany jest tam gdzie wymagane jest dodatkowo powielenie sygnałów wyjściowych. Rys.1. Obudowa - wymiary.

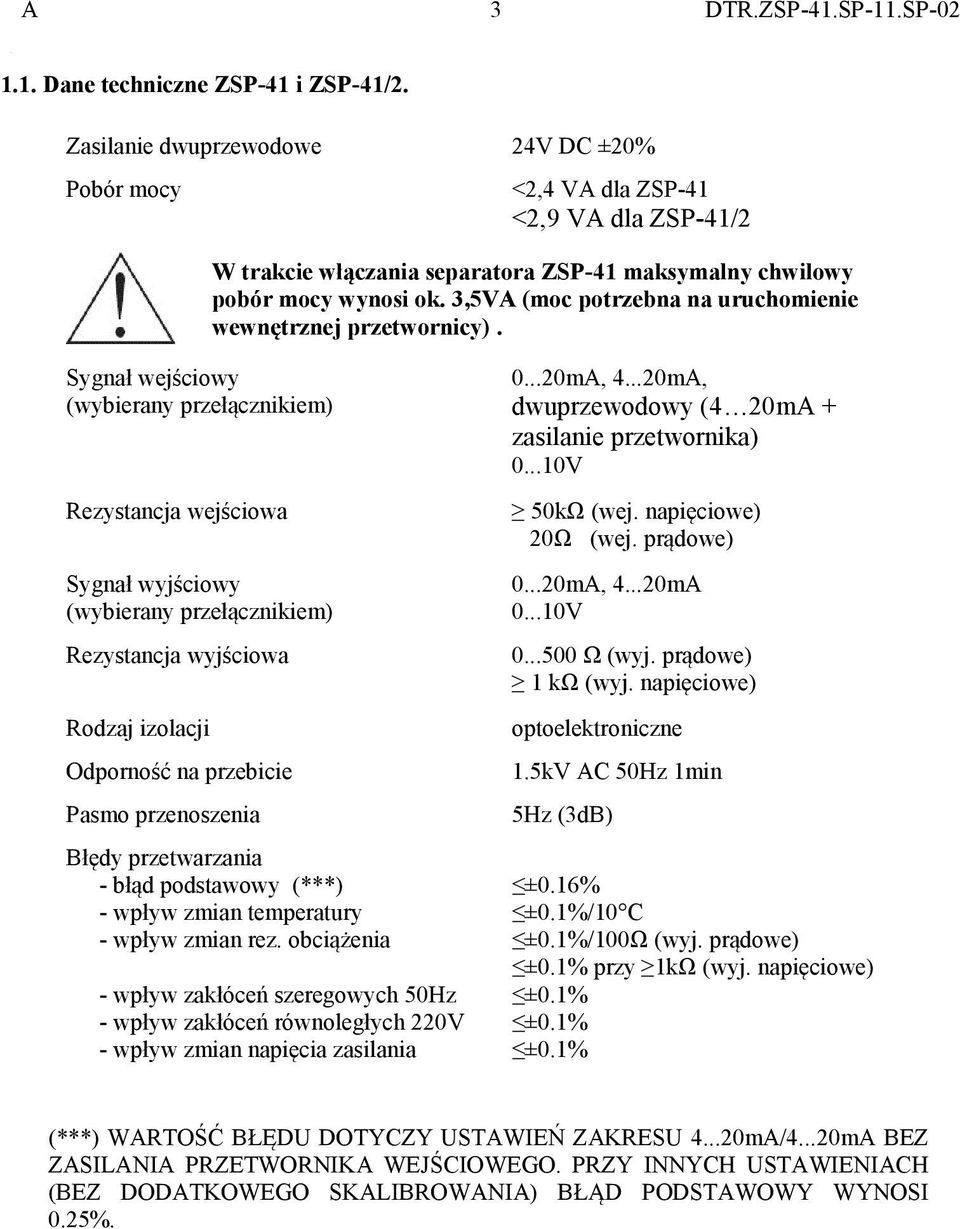

4 A 3 DTR.ZSP-41.SP-11.SP Dane techniczne ZSP-41 i ZSP-41/2. Zasilanie dwuprzewodowe 24V DC ±20% Pobór mocy <2,4 VA dla ZSP-41 <2,9 VA dla ZSP-41/2 W trakcie włączania separatora ZSP-41 maksymalny chwilowy pobór mocy wynosi ok. 3,5VA (moc potrzebna na uruchomienie wewnętrznej przetwornicy). Sygnał wejściowy (wybierany przełącznikiem) Rezystancja wejściowa Sygnał wyjściowy (wybierany przełącznikiem) Rezystancja wyjściowa Rodzaj izolacji Odporność na przebicie Pasmo przenoszenia Błędy przetwarzania - błąd podstawowy (***) - wpływ zmian temperatury - wpływ zmian rez. obciążenia - wpływ zakłóceń szeregowych 50Hz - wpływ zakłóceń równoległych 220V - wpływ zmian napięcia zasilania mA, mA, dwuprzewodowy (4 20mA zasilanie przetwornika) V 50kΩ (wej. napięciowe) 20Ω (wej. prądowe) mA, mA V Ω (wyj. prądowe) 1 kω (wyj. napięciowe) optoelektroniczne 1.5kV AC 50Hz 1min 5Hz (3dB) ±0.16% /10 C /100Ω (wyj. prądowe) przy 1kΩ (wyj. napięciowe) (***) WARTOŚĆ BŁĘDU DOTYCZY USTAWIEŃ ZAKRESU mA/4...20mA BEZ ZASILANIA PRZETWORNIKA WEJŚCIOWEGO. PRZY INNYCH USTAWIENIACH (BEZ DODATKOWEGO SKALIBROWANIA) BŁĄD PODSTAWOWY WYNOSI 0.25%.

5 A 4 DTR.ZSP-41.SP-11.SP Dane techniczne SP-11. Zasilanie dwuprzewodowe Pobór mocy Sygnał wejściowy (wybierany przełącznikiem) Rezystancja wejściowa Sygnał wyjściowy Rezystancja wyjściowa Rodzaj izolacji Odporność na przebicie Pasmo przenoszenia Błędy przetwarzania - błąd podstawowy (***) - wpływ zmian temperatury - wpływ zmian rez. obciążenia - wpływ zakłóceń szeregowych 50Hz - wpływ zakłóceń równoległych 220V - wpływ zmian napięcia zasilania V DC <1 VA mA, mA, 0...5mA, 1...5mA V, V 50kΩ (wej. napięciowe) 20Ω (wej. prądowe) mA 0...( Uz[V]-11V)/0,025A [Ω] max 500Ω optoelektroniczne 1.5kV AC 50Hz 1min 5Hz (3dB) ±0.16% /10 C /100Ω (***) WARTOŚĆ BŁĘDU DOTYCZY USTAWIEŃ ZAKRESU mA/4...20mA. PRZY INNYCH USTAWIENIACH (BEZ DODATKOWEGO SKALIBROWANIA) BŁĄD PODSTAWOWY WYNOSI 0.25%.

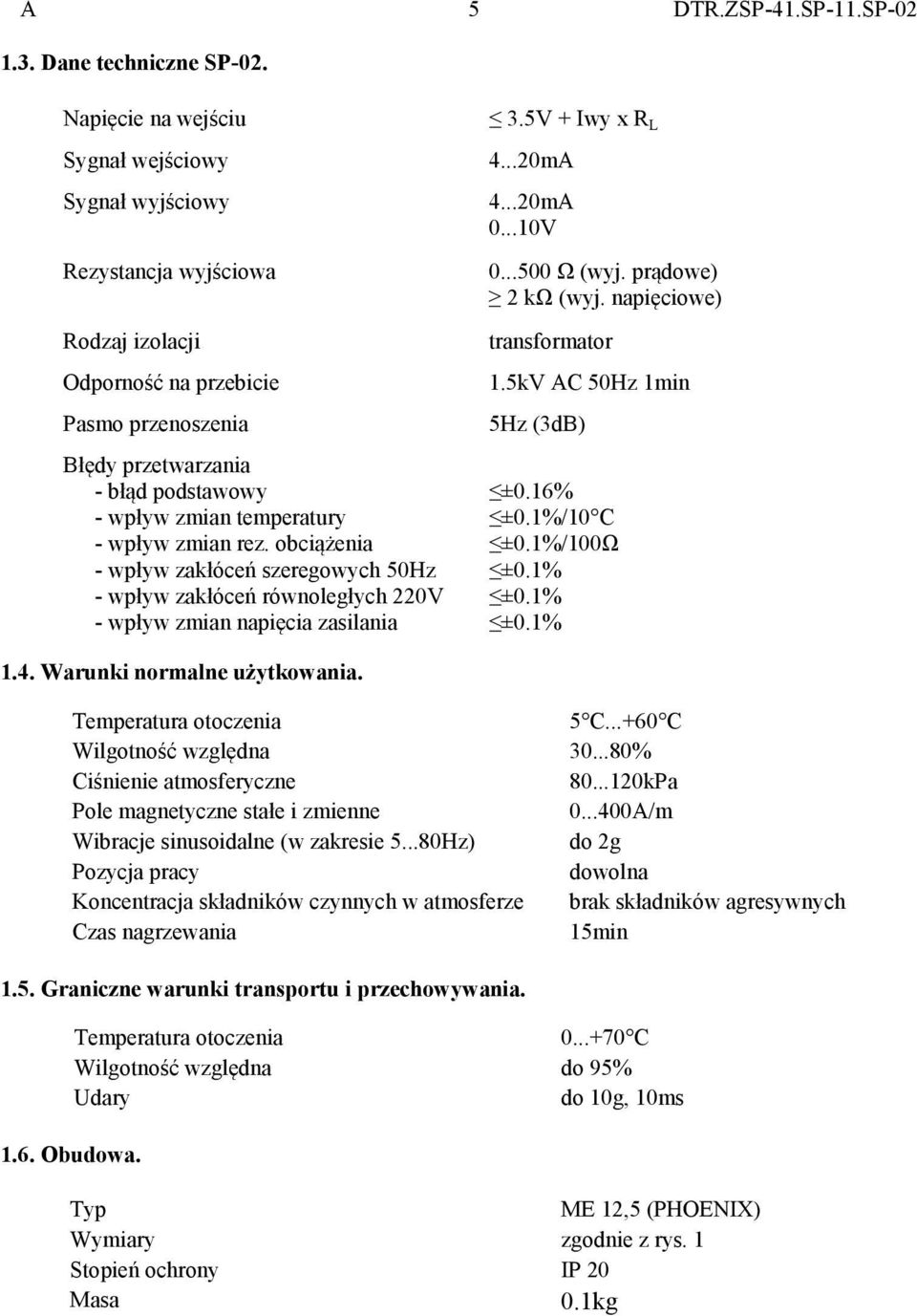

6 A 5 DTR.ZSP-41.SP-11.SP Dane techniczne SP-02. Napięcie na wejściu Sygnał wejściowy Sygnał wyjściowy Rezystancja wyjściowa Rodzaj izolacji Odporność na przebicie Pasmo przenoszenia Błędy przetwarzania - błąd podstawowy - wpływ zmian temperatury - wpływ zmian rez. obciążenia - wpływ zakłóceń szeregowych 50Hz - wpływ zakłóceń równoległych 220V - wpływ zmian napięcia zasilania 3.5V Iwy x R L mA mA V Ω (wyj. prądowe) 2 kω (wyj. napięciowe) transformator 1.5kV AC 50Hz 1min 5Hz (3dB) ±0.16% /10 C /100Ω 1.4. Warunki normalne użytkowania. Temperatura otoczenia Wilgotność względna Ciśnienie atmosferyczne Pole magnetyczne stałe i zmienne Wibracje sinusoidalne (w zakresie Hz) Pozycja pracy Koncentracja składników czynnych w atmosferze Czas nagrzewania 5 C...60 C % kPa A/m do 2g dowolna brak składników agresywnych 15min 1.5. Graniczne warunki transportu i przechowywania. Temperatura otoczenia Wilgotność względna Udary C do 95% do 10g, 10ms 1.6. Obudowa. Typ Wymiary Stopień ochrony Masa ME 12,5 (PHOENIX) zgodnie z rys. 1 IP kg

7 A 6 DTR.ZSP-41.SP-11.SP Oznaczenie. Zasilacz-separator-przetwornik sygnałów typu ZSP-41 ZSP-41/1 wykonanie standardowe ZSP-41 /1 / wykonanie specjalne Niestandardowy sygnał wejściowy Zasilacz separator przetwornik sygnałów - powielacz sygnałów typu ZSP-41/2 ZSP-41/2 wykonanie standardowe ZSP-41/2 /// wykonanie specjalne Sygnał wejściowy Sygnał wyjściowy 1 Sygnał wyjściowy 2 Separator-przetwornik sygnałów typu SP-11 Wersja jednotorowa: Niestandardowy sygnał wejściowy SP-11/1 wykonanie standardowe SP-11 /1 / wykonanie specjalne Wersja dwutorowa SP-11/2: SP-11/2 wykonanie standardowe SP-11 /2 / / wykonanie specjalne Niestandardowy sygnał wejściowy 1 tor Niestandardowy sygnał wejściowy 2 tor

8 A 7 DTR.ZSP-41.SP-11.SP-02 Separator sygnałów prądowych bez energii pomocniczej typu SP-02 Liczba torów (1 lub 2) SP-02/ wykonanie standardowe Liczba torów (1 lub 2) SP-02 /0 10V / wykonanie specjalne (z wyjściem nap. 0 10V) 1.8. Warunki stosowania. Warunki stosowania określa niniejsza DTR Opis budowy i działania. Wszystkie elementy układu elektronicznego separatorów zmontowane są na płytce drukowanej. Do płytki jest również przylutowana płyta czołowa z zaciskami. Całość jest zmontowana w obudowie listwowej z tworzywa sztucznego. Przetworniki sygnałowe posiadają trymery umożliwiające strojenie układu oraz dipswitche umożliwiające wybieranie sygnałów wejściowych i wyjściowych, dostępne po wysunięciu płytki drukowanej z obudowy. 2. INSTRUKCJA MONTAŻU I EKSPLOATACJI Zalecenia montażowe. Listwowe Przetworniki Sygnałowe należy eksploatować w warunkach określonych w niniejszej DTR. Układ połączeń zacisków oraz typowy układ pracy przedstawiono na rys.2, 4, 6,8. Wybór sygnałów wejściowych i wyjściowych za pomocą dipswitch-ów podczas zasilonych separatorów nie powoduje ich uszkodzenia. Obudowa separatorów umożliwia montaż na listwach typu: TS-32 (EN ), TS-35 (EN ) Układ połączeń ZSP-41 i ZSP-41/2. Separator ZSP-41 wyposażony jest tylko w jedną kostkę zacisków wejściowych, która jest zamontowana fabrycznie na zaciskach nr 1-2. Po wyborze przetwornika dwuprzewodowego, należy złącze przepiąć na zaciski nr 3-4.

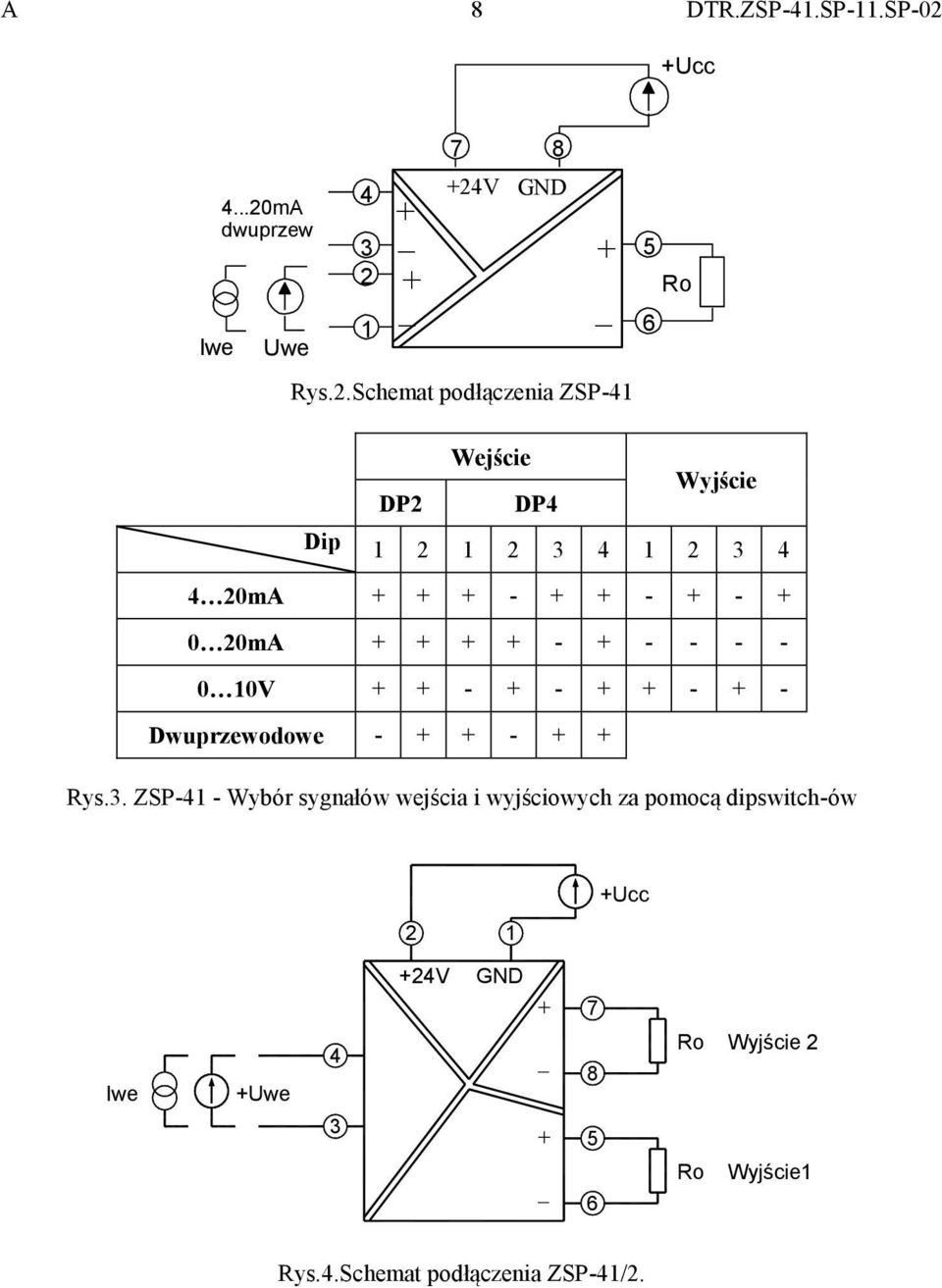

9 A 8 DTR.ZSP-41.SP-11.SP-02 Ucc mA dwuprzew Iwe Uwe V GND Ro 1 6 Rys.2.Schemat podłączenia ZSP-41 DP2 Wejście DP4 Wyjście Dip mA mA V Dwuprzewodowe - - Rys.3. ZSP-41 - Wybór sygnałów wejścia i wyjściowych za pomocą dipswitch-ów 2 1 Ucc Iwe Uwe V GND Ro Ro Wyjście 2 Wyjście1 Rys.4.Schemat podłączenia ZSP-41/2.

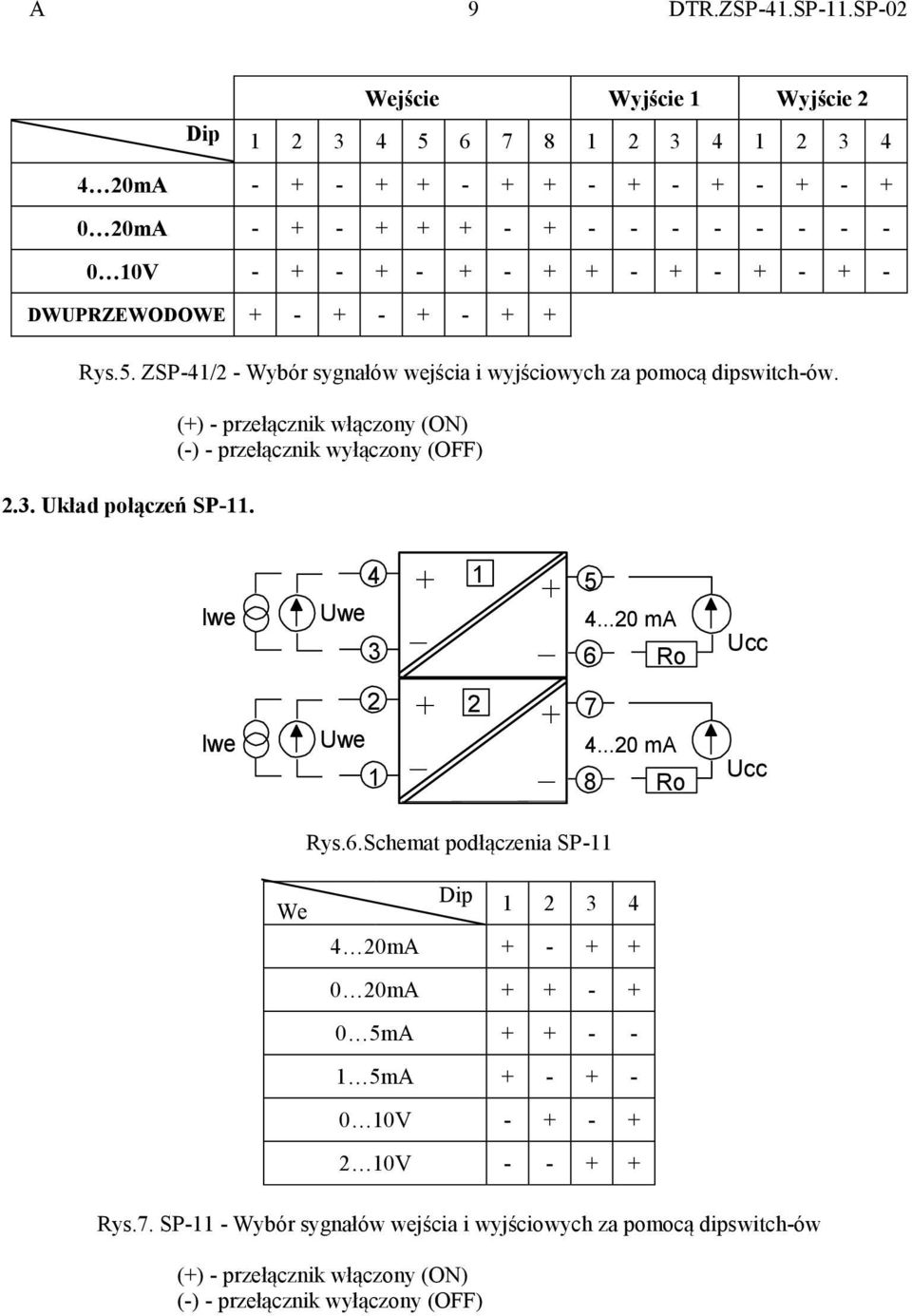

10 A 9 DTR.ZSP-41.SP-11.SP-02 Wejście Wyjście 1 Wyjście 2 Dip mA mA V DWUPRZEWODOWE Rys.5. ZSP-41/2 - Wybór sygnałów wejścia i wyjściowych za pomocą dipswitch-ów Układ połączeń SP-11. () - przełącznik włączony (ON) (-) - przełącznik wyłączony (OFF) Iwe 4 Uwe ma 6 Ro Ucc Iwe 2 Uwe ma 8 Ro Ucc Rys.6.Schemat podłączenia SP-11 We Dip mA mA - 0 5mA mA V V - - Rys.7. SP-11 - Wybór sygnałów wejścia i wyjściowych za pomocą dipswitch-ów () - przełącznik włączony (ON) (-) - przełącznik wyłączony (OFF)

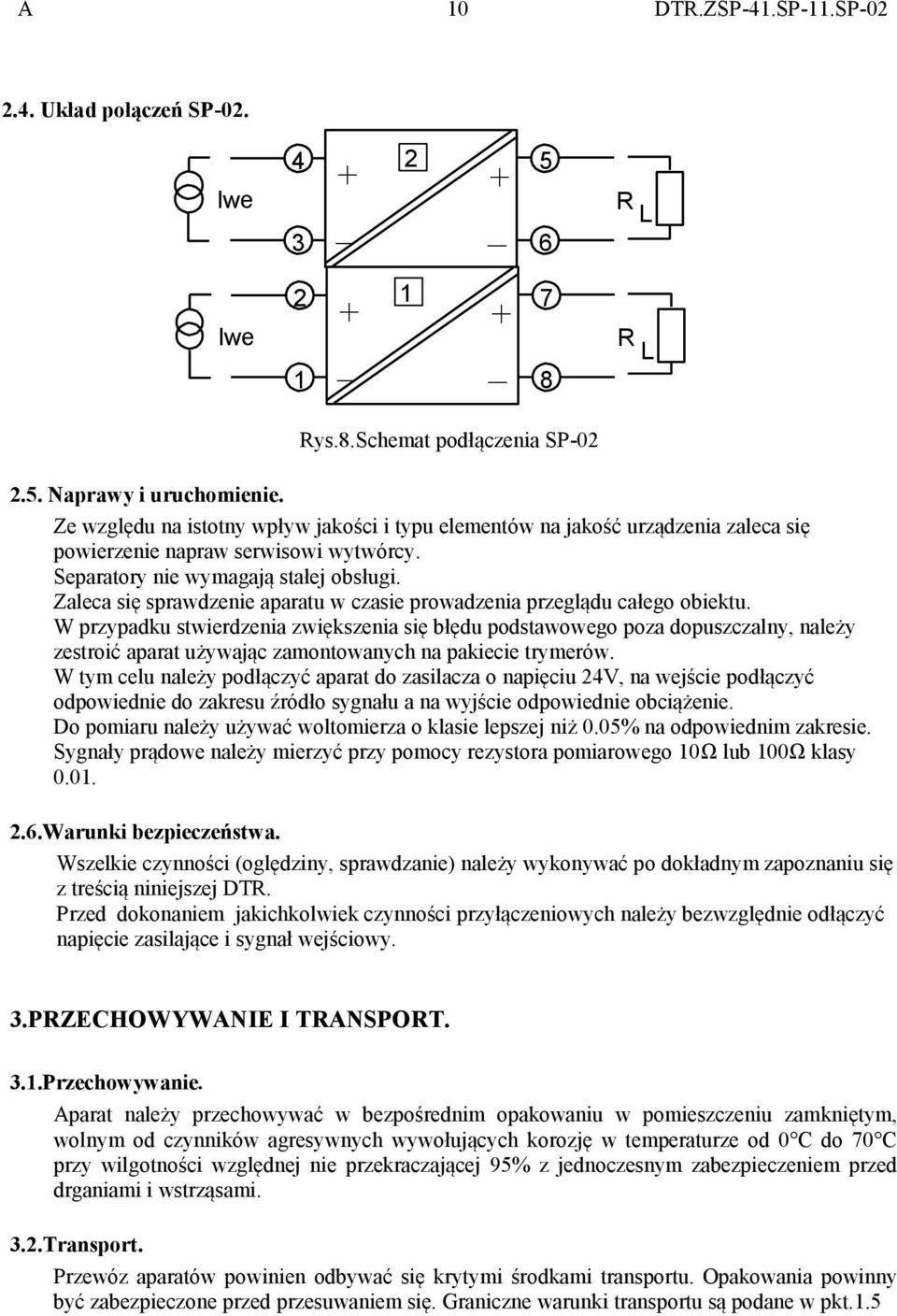

11 A 10 DTR.ZSP-41.SP-11.SP Układ połączeń SP-02. Iwe R L Iwe R L Rys.8.Schemat podłączenia SP Naprawy i uruchomienie. Ze względu na istotny wpływ jakości i typu elementów na jakość urządzenia zaleca się powierzenie napraw serwisowi wytwórcy. Separatory nie wymagają stałej obsługi. Zaleca się sprawdzenie aparatu w czasie prowadzenia przeglądu całego obiektu. W przypadku stwierdzenia zwiększenia się błędu podstawowego poza dopuszczalny, należy zestroić aparat używając zamontowanych na pakiecie trymerów. W tym celu należy podłączyć aparat do zasilacza o napięciu 24V, na wejście podłączyć odpowiednie do zakresu źródło sygnału a na wyjście odpowiednie obciążenie. Do pomiaru należy używać woltomierza o klasie lepszej niż 0.05% na odpowiednim zakresie. Sygnały prądowe należy mierzyć przy pomocy rezystora pomiarowego 10Ω lub 100Ω klasy Warunki bezpieczeństwa. Wszelkie czynności (oględziny, sprawdzanie) należy wykonywać po dokładnym zapoznaniu się z treścią niniejszej DTR. Przed dokonaniem jakichkolwiek czynności przyłączeniowych należy bezwzględnie odłączyć napięcie zasilające i sygnał wejściowy. 3.PRZECHOWYWANIE I TRANSPORT. 3.1.Przechowywanie. Aparat należy przechowywać w bezpośrednim opakowaniu w pomieszczeniu zamkniętym, wolnym od czynników agresywnych wywołujących korozję w temperaturze od 0 C do 70 C przy wilgotności względnej nie przekraczającej 95% z jednoczesnym zabezpieczeniem przed drganiami i wstrząsami. 3.2.Transport. Przewóz aparatów powinien odbywać się krytymi środkami transportu. Opakowania powinny być zabezpieczone przed przesuwaniem się. Graniczne warunki transportu są podane w pkt.1.5
