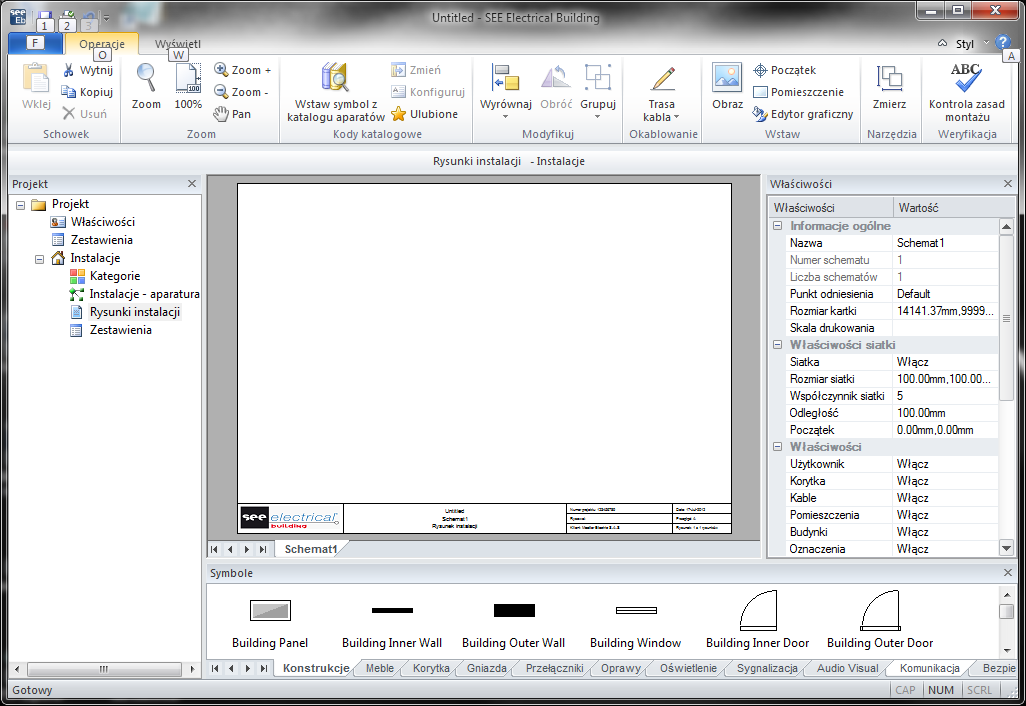

5 Podręcznik A WSTĘP Program SEE Electrical Building służy do projektowania instalacji elektrycznych w budynku oraz automatycznego generowania schematów jednokreskowych. SEE Electrical Building zawiera autonomiczne moduły, które mogą być używane oddzielnie lub w pakiecie: Ten podręcznik obejmuje: Installation do projektowania instalacji elektrycznych na planach budynku Single line do generowania schematów jednokreskowych Panel do zabudowy rozdzielnic elektrycznych Utworzenie pierwszego projektu; Utworzenie planu budynku; Import podkładu budowlanego z pliku XML, a następnie import podkładu z pliku dwg; Utworzenie rysunku instalacji elektrycznej; Wstawianie symboli, elementów i wyposażenia elektrycznego; Utworzenie połączeń i tras kablowych; Generowanie i zarządzanie schematem jednokreskowym; Zarządzanie zabudową szafki rozdzielczej; Eksport zestawienia do innego formatu. A.1. INTERFEJS UŻYTKOWNIKA Dwuklik na ikonie SEE Electrical Building. Zostanie wyświetlone okno programu: A. Wstęp Strona 5

6 Na środku znajduje się okno graficzne (robocze), przeznaczone do tworzenia rysunków instalacji i schematów oraz wstawiania i zarządzania symbolami. Oprócz okna graficznego, użytkownik ma do dyspozycji trzy dodatkowe okna: Projekt, Symbole i Właściwości. Projekt Okno to stanowi Eksplorator projektu. Zawiera on, w oddzielnych zakładkach, wszystkie dokumenty związane z bieżącym projektem, np. instalacje, schematy jednokreskowe, rysunki zabudowy szaf, zestawienia, rysunki utworzone w innych aplikacjach CAD i przeniesione do projektu poprzez import XML, itd.. Symbole Okno Symbole udostępnia szybki dostęp do biblioteki symboli, która oferuje program. Biblioteka ta zawiera symbole, podzielone na rodziny, dostępne w zakładkach. Wybrać sposób wyświetlania okna Symbole poprzez użycie menu kontekstowego: Kliknąć prawym klawiszem w oknie Symbole. Wybrać polecenie: Pływający okno będzie mogło być w dowolnym miejscu ekranu. Aby ustalić jego pozycję należy: Nacisnąć pasek tytułu lewym przyciskiem myszki i przesunąć. Przy przesuwaniu będą proponowane cztery położenia okna (dół, góra, lewo, prawo), w których okno może być zablokowane i nieruchome. Wystarczy najechać na jeden z kierunków i zwolnić klawisz. Zwolnić klawisz w jednym z proponowanych kierunków lub w innym dowolnym miejscu. Nieruchomy okno wyświetlane będzie w ostatniej ustalonej pozycji. Ukrywanie użytkownik może ukryć okno. Aby je wyświetlić ponownie, należy użyć polecenia Wyświetl > Paski narzędzi > Symbole. Właściwości Okno Właściwości przeznaczone jest do wyświetlania specyficznych właściwości i informacji o bieżącym rysunku lub wskazanym elemencie. Wyświetlane informacje zależą od wskazanego elementu. Użytkownik może zmienić ręcznie dowolne właściwości elementu, za wyjątkiem właściwości wyszarzonych. A.2. STRUKTURA PROJEKTU Projekt utworzony w SEE Electrical Building zawiera szereg rysunków i informacji dostępnych w eksploratorze Projekt. Strona 6 A. Wstęp

7 Podręcznik Po wskazaniu danego rysunku jest on wyświetlany w oknie graficznym. Po wskazaniu danego rodzaju informacji w eksploratorze, odpowiednia zawartość zostanie wyświetlona w oknie graficznym. Właściwości: informacje o bieżącym projekcie oraz kliencie. Użytkownik może je modyfikować, w celu opisania projektu. Funkcje, Lokalizacje, Produkty: Te trzy sekcje są przeznaczone do zarządzania aspektami symboli oraz wyświetlania symboli w zależności od nadanej funkcji, lokalizacji lub zadeklarowanego produktu. Nadawanie tych aspektów odbywa się podczas wstawiania symboli na Rysunki instalacji (Sekcja Informacje ogólne). Menu kontekstowe umożliwia dodawanie aspektu, dodawanie podaspektu oraz zarządzanie wprowadzonymi danymi. Notka: Aby zarządzanie aspektami było dostępne, należy: Wybrać Plik > Opcje. Kliknąć menu Operacje. W zakładce Informacje ogólne wskazać wiersz "Zarządzanie aspektami". Wybrać opcję Włącz i nacisnąć OK. A. Wstęp Strona 7

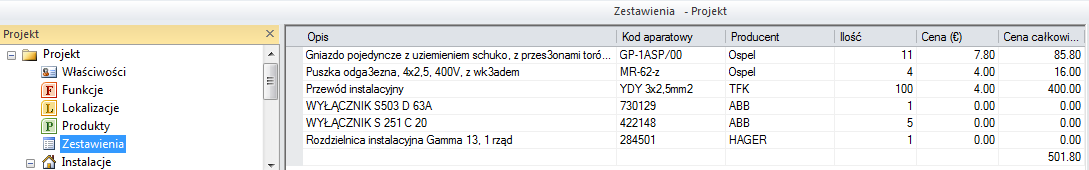

8 Zestawienia: zestawienia materiałów użytych w bieżącym projekcie. Wyświetlane są informacje o wszystkich symbolach wstawionych na rysunki instalacji, zabudowy szaf oraz na schematy. Informacje są automatycznie aktualizowane po modyfikacjach w projekcie i nie mogą być zmieniane ręcznie w zestawieniu. Instalacje: odpowiada modułowi Installation. Moduł ten jest przeznaczony do projektowania instalacji elektrycznej. Po rozwinięciu węzła, ukażą się cztery gałęzie, opisujące instalację oraz zawierające rysunki. Kategorie: kategorie instalacji dostępne w module Installation. Użytkownik może dodać własne kategorie (rodzaje instalacji). Instalacje - aparatura: oznaczenia i opisy wszystkich elementów składających się na instalację. Dane są automatycznie aktualizowane. Rysunki instalacji: wykonane rysunki instalacji. Każdy rysunek ma swój kolejny numer oraz nazwę określaną przez użytkownika we Właściwościach. Kolejne rysunki są wyświetlane w zakładkach. Zestawienia: zestawienia materiałów użytych na rysunkach instalacji elektrycznej. Informacje są automatycznie aktualizowane po modyfikacjach w projekcie i nie mogą być zmieniane ręcznie w zestawieniu. Poszczególne rodzaje zestawień są wyświetlone w czterech zakładkach: Zestawienie materiałów zawiera wszystkie elementy wraz z opisami i kodami katalogowymi (jeśli zostały dobrane), ilość oraz inne informacje. Lista części zawiera listę symboli wraz z oznaczeniami. Lista nie zawiera akcesoriów (kodów dodatkowych). Wyświetlane są także opisy oraz kody katalogowe i numer rysunku, na którym użyto dany symbol. Lista korytek zawiera listę korytek użytych w projekcie, uporządkowaną według oznaczeń wraz dobranymi kodami katalogowymi, wysokością montażu, miejscem montażu oraz zawartymi w korytkach kablami. Lista Kabli wyświetla kable użyte w projekcie wraz z kodami katalogowymi, długością kabli oraz informacją, jakie symbole kabel łączy. Szafa N: szafki rozdzielcze, rozdzielnice, skrzynki rozdzielcze użyte w projekcie. W zależności od ilości szaf wstawionych na rysunkach instalacji w bieżącym projekcie, wyświetlanych będzie odpowiednia ilość szaf oraz zawartych w nich aparatów i symboli. Po rozwinięciu węzła, ukaże się pięć gałęzi, zawierających schematy jednokreskowe, rysunki zabudowy szaf oraz użytą aparaturę i zestawienia. Schematy jednokreskowe - aparatura: symbole wraz z oznaczeniami i kodami katalogowymi, należące do danego schematu jednokreskowego (obwodu). Informacje są automatycznie aktualizowane po modyfikacjach w projekcie, lecz równocześnie mogą być edytowane przez użytkownika. Schematy jednokreskowe: schematy jednokreskowe mogą być generowane i modyfikowane dowolnie przez użytkownika. Informacje są automatycznie aktualizowane po modyfikacjach w projekcie. Strona 8 A. Wstęp

9 Podręcznik Aparatura zabudowana w szafie: szafa oraz aparaty w niej wstawione wraz z oznaczeniami i kodami katalogowymi, a należące do danego schematu jednokreskowego (obwodu). Informacje są automatycznie aktualizowane po modyfikacjach w projekcie i nie mogą być zmieniane ręcznie. Typ szafy rozdzielczej można dodawać i edytować. Rysunki zabudowy szaf: w pięciu zakładkach widoczne są różne widoki szaf. Zestawienia: zestawienia materiałów użytych w danej szafie. Informacje są automatycznie aktualizowane po modyfikacjach w projekcie i nie mogą być zmieniane ręcznie w zestawieniu. Poszczególne rodzaje zestawień są wyświetlone w trzech zakładkach: Zestawienie materiałów zawiera wszystkie elementy wraz z opisami i kodami katalogowymi (jeśli zostały dobrane), ilość oraz inne informacje. Lista części zawiera listę aparatów (symboli) wraz z oznaczeniami. Lista nie zawiera akcesoriów (kodów dodatkowych). Wyświetlane są także opisy oraz kody katalogowe. Lista oznaczników zawiera listę oznaczeń użytych w projekcie. B UTWORZENIE NOWEGO PROJEKTU Każde uruchomienie programu SEE Electrical Building powoduje utworzenie nowego projektu o nazwie Untitled. Aby zadeklarować informacje o projekcie takie jak dane wykonawcy projektu, dane klienta itd., należy w eksploratorze Projekt wybrać Właściwości. B. Utworzenie nowego projektu Strona 9

10 Użytkownik może zmienić dane projektu w dowolnym momencie, deklarując je w kolumnie "Wartość. Wprowadzić nazwę projektu np. "Przykład". Wprowadzić dane projektanta (w polu Konceptor) w odpowiednie pola. Wybrać z menu Plik > Zapisz. Wyświetli się następujące okno (w którym możemy także wprowadzić inną nazwę projektu): Kliknąć przycisk Zapisz. Nowy projekt o nazwie "Przykład" został zapisany w folderze Projects. Notka: 1. Aby zmodyfikować właściwości bieżącego projektu należy: Kliknąć Właściwości w eksploratorze Projekt: Wyświetlone zostanie okno Właściwości Projekt. Zmienić dowolne wartości. 2. Aby utworzyć nowy projekt (bieżący projekt będzie dalej otwarty) należy: Wybrać menu Plik > Nowy. Zostanie utworzony nowy projekt o nazwie "Untitled". Strona 10 B. Utworzenie nowego projektu

11 Podręcznik 3. Aby otworzyć projekt należy: Wybrać menu Plik > Otwórz Wyświetlone zostanie okno Otwórz plik projektu. Wskazać projekt i kliknąć przycisk Otwórz. C ZARZĄDZANIE RYSUNKAMI INSTALACJI Użytkownik może projektować instalację elektryczną na zaimportowanym z pliku XML planie budynku lub planie narysowanym własnoręcznie. C.1. RYSOWANIE PLANU Przykład obejmuje narysowanie prostego planu. Wskazać Rysunki instalacji w eksploratorze Projekt. Zostanie wyświetlony pusty rysunek (Schemat1). W zakładce jest wyświetlona jego nazwa Schemat. Na nim będzie rysowany plan. W oknie Właściwości użytkownik może zmieniać właściwości rysunku. C. Zarządzanie rysunkami instalacji Strona 11

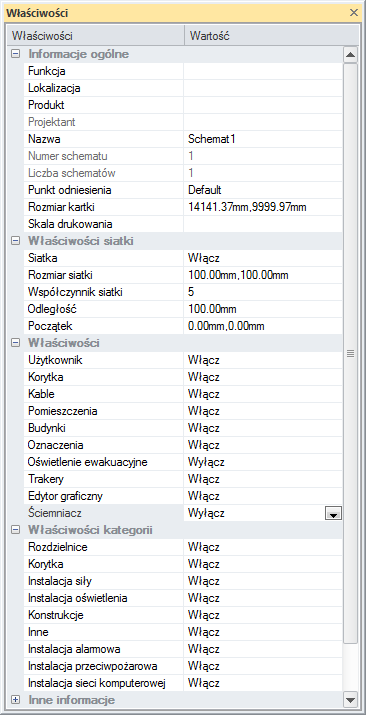

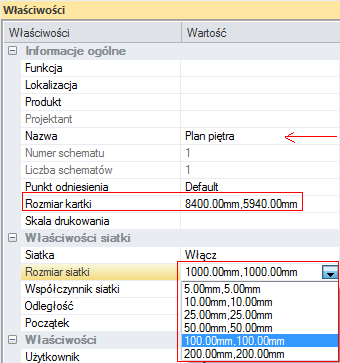

12 C.1.1. WŁAŚCIWOŚCI RYSUNKU INSTALACJI Okno Właściwości zawiera standardowe właściwości rysunku. Wprowadzić tytuł rysunku w polu Nazwa, np. "Plan piętra". Nazwa zakładki została zmieniona. Jednocześnie został zmieniony tytuł rysunku w tabelce rysunkowej. Wprowadzić rozmiar kartki w polu Rozmiar kartki, np. 8400mm x 0 mm. Program automatycznie dostosuje rozmiary kartki, zgodnie z normą ISO 216 i rozmiar ostateczny będzie wynosił 8400mm x 5940 mm. Rozmiar kartki powinien być większy niż rozmiar piętra, które użytkownik zamierza narysować. Wprowadzić rozmiar siatki ręcznie np. 1000mm x 1000mm lub wybrać rozmiar z proponowanej listy. Zadeklarować widoczność elementów oraz kategorie instalacji. Wprowadzić początek arkusza np. 1000mm x 1000mm. Wstawiane elementy np. ściany będą miały położenie obliczane względem początku arkusza. Plik > Zapisz. Właściwości zostaną zapisane w projekcie Przykład. Notka: 1. Siatka pozwala na precyzyjne rysowanie. Użytkownik może ją jednak wyłączyć. Wybrać "Wyłącz w polu Siatka. Strona 12 C. Zarządzanie rysunkami instalacji

13 Podręcznik 2. Użytkownik może modyfikować właściwości podczas wstawiania elementów. C.1.2. RYSOWANIE ŚCIAN Do rysowania ścian można używać symboli znajdujących się w oknie Symbole > Konstrukcje lub wygodniejszego Edytora graficznego. Narysować plan o rozmiarach wewnętrznych 6 x 4m i grubości ścian 190 mm oraz wysokości Wstaw - Edytor graficzny Ukaże się menu wstęgowe Edytora graficznego. Wstaw - Obiekty Rysuj budynek Wskazać Początek. Nacisnąć klawisz <Tab>, aby obrócić ścianę o 180 stopni. Ściana jest prowadzona kursorem myszki po węzłach siatki co 1 metr. Używając dodatkowo klawisza <Tab>, użytkownik może obracać symbol ściany co 90 stopni. Przesuwać kursor w prawo, aż do uzyskania długości 6m. Kliknąć lewym klawiszem myszki, aby zakończyć ustalanie długości ściany. W oknie Właściwości, w polu Szerokość wprowadzić grubość ściany 190 mm i wysokość 4000 mm. Kliknąć kolejno lewym i prawym klawiszem myszki, aby wyjść z trybu rysowania ścian. Ściana o długości 6m i grubości 190mm została wstawiona na dole rysunku. Wstaw - Obiekty Rysuj budynek Wskazać Początek. Przesuwać kursor w górę, aż do uzyskania długości 4m. Kliknąć lewym klawiszem myszki, aby zakończyć ustalanie długości ściany. W oknie Właściwości wprowadzić wysokość 4000 mm. Kliknąć kolejno lewym i prawym klawiszem myszki, aby wyjść z trybu rysowania ścian. Ściana o długości 4m i grubości 190mm została wstawiona z lewej strony rysunku. Wstaw - Obiekty Rysuj budynek Wskazać koniec ściany narysowanej z lewej strony rysunku. Przesuwać kursor w górę, aż do uzyskania długości 6m. Kliknąć lewym klawiszem myszki, aby zakończyć ustalanie długości ściany. W oknie Właściwości wprowadzić wysokość 4000 mm. Kliknąć kolejno lewym i prawym klawiszem myszki, aby wyjść z trybu rysowania ścian. Ściana o długości 6m i grubości 300mm została wstawiona na górze rysunku. C. Zarządzanie rysunkami instalacji Strona 13

14 Wstaw - Obiekty Rysuj budynek Narysować ścianę z prawej strony rysunku. Został narysowany plan o rozmiarach wewnętrznych 6x4 mm, grubości ścian 190mm oraz wysokości 4000mm. Użytkownik musi jeszcze dołączyć ściany. Wskazać ścianę. Naciągnąć ścianę uchwytami (trakerami) do końca ściany poprzecznej. Użytkownik może zmienić kolor ściany i ich obrys. Plik > Opcje > Instalacje > Metoda rysowania rysunku > Włącz. Wygląd ścian został zmieniony. Jeśli po wskazaniu ściany uchwyty nie są widoczne, można je włączyć poleceniem Plik > Opcje > Punkty odniesienia > Trakery > Włącz. Strona 14 C. Zarządzanie rysunkami instalacji

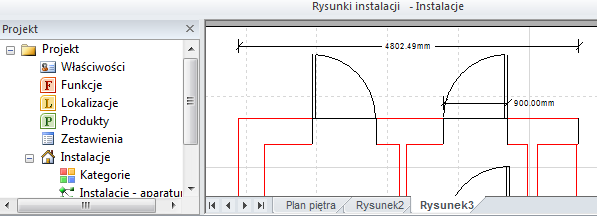

15 Podręcznik Użytkownik może wstawić wymiary planu. Zadeklarować rozmiar siatki 10 x 10mm w oknie Właściwości. Wstaw Wymiary Wymiar ortogonalny Wskazać lewy, dolny zewnętrzny róg planu, aby zwymiarować grubość ściany. Wskazać lewy, dolny wewnętrzny róg planu. Wskazać miejsce wstawienia wymiaru poniżej ściany i nacisnąć klawisz <Esc>. Wstaw Wymiary Wymiar ortogonalny Wskazać lewy, dolny wewnętrzny róg planu, aby zwymiarować długość ściany. Wskazać prawy, dolny wewnętrzny róg planu. Wskazać miejsce wstawienia wymiaru poniżej ściany i nacisnąć klawisz <Esc>. Wskazać miejsce wstawienia wymiaru poniżej ściany. Notka: 1. Przy rysowaniu ścian, użytkownik może się także posługiwać symbolami ścian dostępnymi w bibliotece Konstrukcje. C. Zarządzanie rysunkami instalacji Strona 15

16 Narysować pomieszczenia 3 pomieszczenia 2 x 2,5m oraz korytarz 6 x 1,5m. Ścianki działowe wewnętrzne mają mieć grubości 80 mm i wysokość Wyświetlić okno Właściwości (kliknąć w dowolnym miejscu na rysunek) Wprowadzić rozmiar siatki ręcznie np. 500mm x 500mm Wstaw - Edytor graficzny Wstaw - Obiekty Rysuj budynek Wskazać początek ścianki działowej pionowej na ścianie zewnętrznej położonej na górze rysunku w odległości około 2 metry od ściany bocznej zewnętrznej. Wskazać koniec ścianki działowej pionowej około 1,5m od ściany zewnętrznej położonej na dole rysunku. Określić położenie ścianki ręcznie w oknie Właściwości: - Długość 2500, Szerokość 80, Wysokość 4000mm - Położenie 1960 mm (uwzględnienie grubości ścianki), 4000mm. Wskazać wstawioną ściankę pionową Ctrl+C lub Operacje Schowek Kopiuj lub z menu kontekstowego wybrać Kopiuj Przesunąć kursor wraz ze ścianką i wstawić jej kopię w odległości około 4 metrów od lewej ściany bocznej zewnętrznej Określić położenie ścianki ręcznie w oknie Właściwości: - Położenie 3960 mm (uwzględnienie grubości ścianki), 4000mm. Wskazać początek ścianki działowej poziomej na ścianie zewnętrznej lewej bocznej w odległości około 1,5 metra od początku planu. Wskazać koniec ścianki działowej poziomej na ścianie zewnętrznej prawej bocznej. Określić położenie ścianki ręcznie w oknie Właściwości: - Długość 6000, Szerokość 80, Wysokość 4000mm - Położenie 0 mm, 1460mm (uwzględnienie grubości ścianki). Zostały wstawione ścianki działowe. Użytkownik musi jeszcze połączyć ścianki działowe. Strona 16 Wskazać pionową ściankę. Skrócić ściankę uchwytami (trakerami) do brzegu ścianki poprzecznej. C. Zarządzanie rysunkami instalacji

17 Podręcznik C.1.3. UŻYWANIE ZOOM Użytkownik może powiększyć określony fragment rysunku. Powiększenie wybranej strefy: Operacje Zoom Zoom. Zaznaczyć pierwszy punkt strefy. Przesuwać myszkę z wciśniętym lewym klawiszem. Zwolnić lewy klawisz myszki, określając w ten sposób rozmiar strefy. Widok pełny: Operacje Zoom 100%. Powiększenie: Operacje Zoom Zoom +. Pomniejszenie: Operacje Zoom Zoom -. Łapka (przesuwanie po rysunku): Operacje Zoom Pan. Notka: Użytkownik może także użyć myszki. Przesuwać Scroll w górę, aby powiększać i w dół, aby pomniejszać. Nacinać i trzymać Scroll, aby uzyskać przesuwanie rysunku (łapka). C.1.4. WSTAWIANIE DRZWI I OKIEN Do wstawiania drzwi i okien używa się symboli znajdujących się w oknie Symbole > Konstrukcje. Wstawić drzwi zewnętrze 1200mm do korytarza oraz drzwi wewnętrzne 700mm do poszczególnych 3 pomieszczeń. Wstaw - Edytor graficzny Zamknij Dwuklikiem wskazać symbol Drzwi zewnętrzne Zmienić siatkę na rozmiar 100x100mm (w oknie Właściwości). Przesunąć symbol na ścianę zewnętrzną prawą. (Wejście do korytarza). Wskazać położenie drzwi i określić resztę danych ręcznie w oknie Właściwości: - Długość 1200, Szerokość 190, Wysokość 2200mm - Położenie 6095mm, 700mm - Lustro > Włącz. Kliknąć kolejno lewym i prawym klawiszem myszki, aby wyjść z trybu wstawiania drzwi. Dwuklikiem wskazać symbol Drzwi wewnętrzne Przesunąć symbol na ścianę wewnętrzną od strony korytarza przy pierwszym z lewej pomieszczeniu. Wskazać położenie drzwi i określić resztę danych ręcznie w oknie Właściwości: - Długość 700, Szerokość 80, Wysokość 2100mm - Położenie 1500mm, 1500mm C. Zarządzanie rysunkami instalacji Strona 17

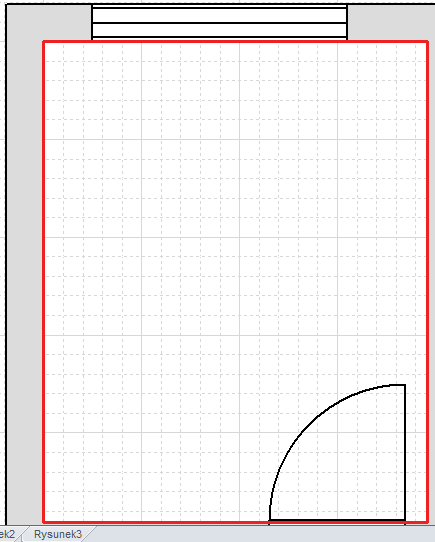

18 Kliknąć kolejno lewym i prawym klawiszem myszki, aby wyjść z trybu wstawiania drzwi. Wskazać drzwi Ctrl+C Przesunąć kursor wraz z drzwiami i wstawić ich kopię w środkowym pomieszczeniu Określić położenie drzwi ręcznie w oknie Właściwości: - Położenie 3500mm, 1500mm. Przesunąć kursor wraz z drzwiami i wstawić ich kopię w ostatnim pomieszczeniu Określić położenie drzwi ręcznie w oknie Właściwości: - Położenie 5500mm, 1500mm. Wstawić okna 1300mm do pomieszczeń i korytarza. Dwuklikiem wskazać symbol Okno Przesunąć symbol na ścianę zewnętrzną górną w pierwszym pomieszczeniu. Wskazać położenie okna i określić resztę danych ręcznie w oknie Właściwości: - Długość 1300, Szerokość 190, Wysokość 2600mm - Położenie 900mm, 4095mm. Kliknąć kolejno lewym i prawym klawiszem myszki, aby wyjść z trybu wstawiania okna. Wskazać okno Ctrl+C Przesunąć kursor wraz z oknem i wstawić jego kopię w środkowym pomieszczeniu Określić położenie okna ręcznie w oknie Właściwości: - Położenie 3000mm, 4095mm. Przesunąć kursor wraz z oknem i wstawić jego kopię w korytarzu Określić położenie okna ręcznie w oknie Właściwości: - Położenie 2000mm, -95mm. Przesunąć kursor wraz z oknem i wstawić jego kopię w korytarzu Określić położenie okna ręcznie w oknie Właściwości: - Położenie 4000mm, -95mm. Kliknąć <Esc>, aby wyjść z trybu kopiowania okna. Strona 18 C. Zarządzanie rysunkami instalacji

19 Podręcznik C.1.5. WSTAWIANIE KOPIOWANYCH ELEMENTÓW Użytkownik może kopiować/wycinać już wstawione elementy. Zaznaczyć jeden lub więcej elementów. Operacje - Schowek Wytnij lub Kopiuj Kliknąć miejsce, w którym ma być wstawiony kopiowany element. Użytkownik może zmodyfikować kopiowany element przed jego wstawieniem. Aby obrócić element o 90, należy używać klawisza <TAB>. Aby uzyskać odbicie lustrzane, należy użyć klawisza <Space> (to polecenie działa tylko dla wielu zaznaczonych elementów). C.2. IMPORT PLIKU XML Użytkownik może zaimportować plik XML zawierający rysunek instalacji. Rysunek zawiera plan budynku lub jego część. Rysunek ten należy importować na nowym pustym arkuszu. Aby założyć nowy pusty arkusz należy: Kliknąć prawym klawiszem na pole z zakładkami, znajdujące się w dolnej belce pod pierwszym rysunkiem. Pojawi się menu kontekstowe. Kliknąć Nowy rysunek: C. Zarządzanie rysunkami instalacji Strona 19

20 Nowy pusty rysunek, nazwany Rysunek 2, został założony. Aby go otworzyć, należy wskazać odpowiednią zakładkę. Teraz użytkownik może zaimportować plik XML (o ile taki plik istnieje): Operacje - Wstaw Obraz Wyświetli się okno Importowanie tła symbolu. Standardowo do importu są przewidziane pliku *.dwg. Należy wybrać rodzaj plików do importu a następnie je zaimportować. Kliknąć przycisk z listą Pliki dwg (*.dwg) Wybrać Pliki XML(*.xml) Dwuklikiem wskazać plik Floorplan. Plan jest wstawiony na rysunek. Kliknąć prawym klawiszem na rysunek, aby zatwierdzić operację importu.. Strona 20 C. Zarządzanie rysunkami instalacji

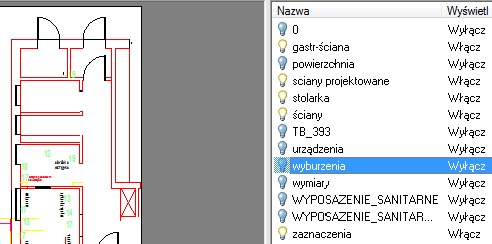

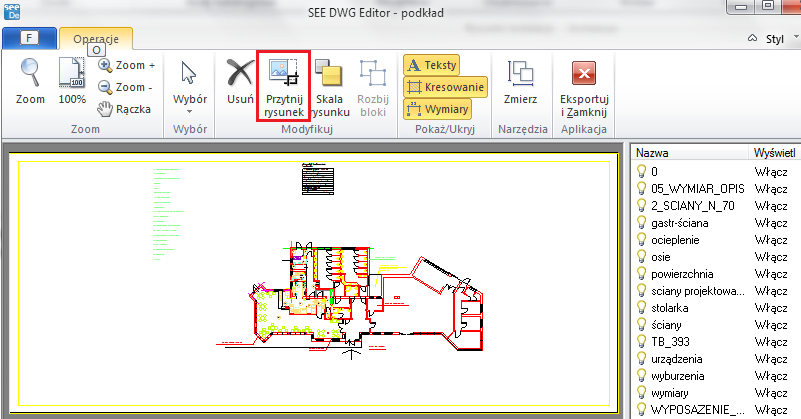

21 Podręcznik C.3. IMPORT PLIKU DWG Import jest wykonywany za pośrednictwem edytora SEE DWG Editor. Można zaimportować pliki *.dwg do wersji AutoCAD 2012 włącznie. Wpierw należy założyć nowy pusty arkusz: Kliknąć prawym klawiszem na pole z zakładkami, znajdujące się w dolnej belce pod pierwszym rysunkiem. Pojawi się menu kontekstowe. Kliknąć Nowy rysunek: Nowy pusty rysunek, nazwany Rysunek 3, został założony. Aby go otworzyć, należy wskazać odpowiednią zakładkę. Teraz użytkownik może zaimportować plik dwg: Operacje - Wstaw Obraz. Wyświetli się okno Importowanie tła symbolu. Wyszukać i dwuklikiem wskazać plik. Plan jest wstawiony na rysunek. Kliknąć lewym. Rysunek DWG jest wyświetlony w oknie edytora SEE DWG Editor. Edytor służy do edycji rysunku, przed jego importem. C.3.1. WYBÓR CZĘŚCI RYSUNKU Użytkownik może wybrać część rysunku. Operacje - Modyfikuj Przytnij rysunek Zaznaczyć myszką obszar na rysunku. Zostanie wyświetlona tylko zaznaczona strefa. C. Zarządzanie rysunkami instalacji Strona 21

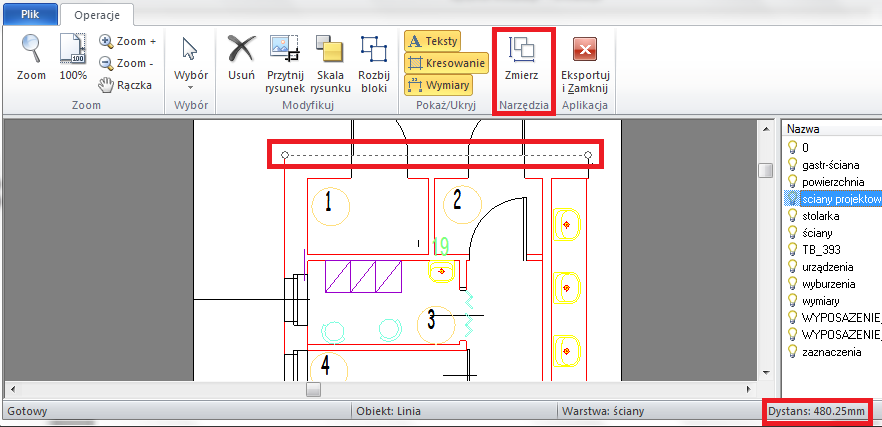

22 C.3.2. POMIAR ODLEGŁOŚCI NA RYSUNKU Aby obliczyć skalę, użytkownik może pomierzyć rysunek. Operacje - Narzędzia Zmierz Kliknąć dwa punkty charakterystyczne dla budynku. Dystans jest wyświetlany na belce dolnej okna programu. Strona 22 C. Zarządzanie rysunkami instalacji

23 Podręcznik C.3.3. USTALENIE SKALI RYSUNKU Użytkownik może ustalić skalę rysunku. Operacje - Modyfikuj Skala rysunku Wprowadzić ręcznie Skalę i nacisnąć OK. Notka: SEE Electrical Building używa skali 1:1. Jednakże, dla rysunku w skali 1: 50, użytkownik powinien wprowadzić 50. Aby obliczyć skalę dla rysunku o nieznanej skali, dystans rzeczywisty powinien być podzielony przez dystans zmierzony. Przykładowo, dla dystansu rzeczywistego "1m" (1000mm) i dystansu zmierzonego 10 mm, skala wynosi 1000/10=100. C.3.4. WYŁĄCZENIE NIEKTÓRYCH WARSTW W panelu Warstwy użytkownik może wyłączyć warstwy, które są niepotrzebne przy projektowaniu instalacji. Standardowo wszystkie warstwy są aktywne. Dwuklikiem wskazać nazwę warstwy. C.3.5. USTALENIE SKALI RYSUNKU Użytkownik może ustalić skalę rysunku. Operacje - Modyfikuj Skala rysunku Wprowadzić ręcznie Skalę i nacisnąć OK. C.3.6. USUNIĘCIE OPISÓW I EDYCJA ELEMENTÓW RYSUNKU Użytkownik może usunąć różne teksty, kreskowanie i wymiary istniejące w wyciętym rysunku. Operacje Pokaż/Ukryj Teksty, Kreskowanie, Wymiary Użytkownik może także usuwać niepotrzebne elementy rysunku. Operacje - Modyfikuj Usuń lub wskazać element i klawisz <Del>. C.3.7. ROZBIJANIE BLOKÓW ZAWARTYCH W PLIKU DWG Użytkownik może rozbić po kolei bloki zawarte w rysunku dwg. Wskazać blok na rysunku. Operacje - Modyfikuj Rozbij bloki Po rozbiciu, użytkownik może przesuwać/usuwać elementy bloku. C. Zarządzanie rysunkami instalacji Strona 23

24 C.3.8. IMPORT PLIKU DO SEE ELECTRICAL BUILDING Importowany do SEE Electrical Building plik będzie tłem (podkładem) rysunku. Nie można go edytować. Operacje - Aplikacja Eksportuj i Zamknij Potwierdzić eksport. Okno edytora SEE DWG Editor zostanie zamknięte, a podkład zostanie zaimportowany do rysunku nr 3. Rysunek będzie stanowił podkład (tło) dla instalacji elektrycznej. Podkład można przesuwać, obracać i wstawiać na nim wymiary. Plik > Zapisz Zapisać projekt. C.4. RYSOWANIE INSTALACJI ELEKTRYCZNEJ Obecnie można przystąpić do wstawiania elementów instalacji elektrycznej, takich jak gniazdka, łączniki, skrzynki rozdzielcze, puszki itd.. Następnie będzie je można połączyć logicznie i wstawić kable. C.4.1. DEFINIOWANIE POMIESZCZEŃ Jeśli użytkownik będzie używał tras w postaci kanałów kablowych, musi wpierw zdefiniować pomieszczenia. Otworzyć rysunek o nazwie Plan piętra, poprzez wskazanie zakładki. Operacje - Wstaw Pomieszczenie. Klikać po kolei narożniki pierwszego pomieszczenia. Aby zakończyć, kliknąć prawym klawiszem myszki. Klikać po kolei narożniki drugiego pomieszczenia. Aby zakończyć, kliknąć prawym klawiszem myszki. Klikać po kolei narożniki trzeciego pomieszczenia. Aby zakończyć, kliknąć prawym klawiszem myszki. Klikać po kolei narożniki korytarza. Aby zakończyć, kliknąć prawym klawiszem myszki. Strona 24 C. Zarządzanie rysunkami instalacji

25 Podręcznik C.4.2. WSTAWIANIE GNIAZDEK ELEKTRYCZNYCH Użytkownik może wstawić na plan gniazdka elektryczne. Sprawdzić parametry siatki we właściwościach rysunku. Siatka powinna być włączona, a jej rozmiar powinien wynosić 100mm,100mm. Uaktywnić okno Symbole > Gniazda Kliknąć dwukrotnie symbol Gniazdo wtykowe z pokrywą. Symbol jest prowadzony kursorem myszki. Wstawienie gniazdek w pierwszym pomieszczeniu. Obrócić gniazdko naciskając klawisz <Tab>. Wstawić gniazdko przy lewej ścianie, przy oknie i określić resztę danych ręcznie w oknie Właściwości: - Położenie 0mm, 3600mm - Montaż W, Umieszczanie Ściana, Konstrukcja Cegła, Ustalona wysokość 200mm, Kategoria Instalacja oświetlenia, Zasilanie (Moc) 3520W, Prąd zostanie obliczony automatycznie dla napięcia 230V: 15,3A. Kliknąć kolejno prawym i lewym klawiszem myszki, aby wyjść z trybu wstawiania. C. Zarządzanie rysunkami instalacji Strona 25

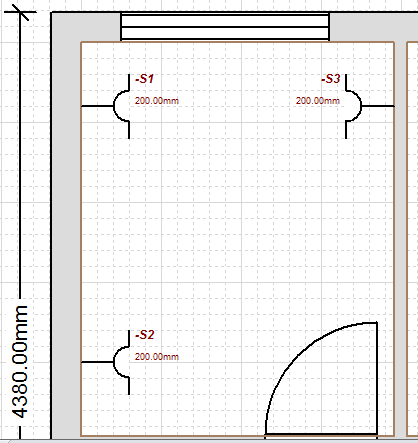

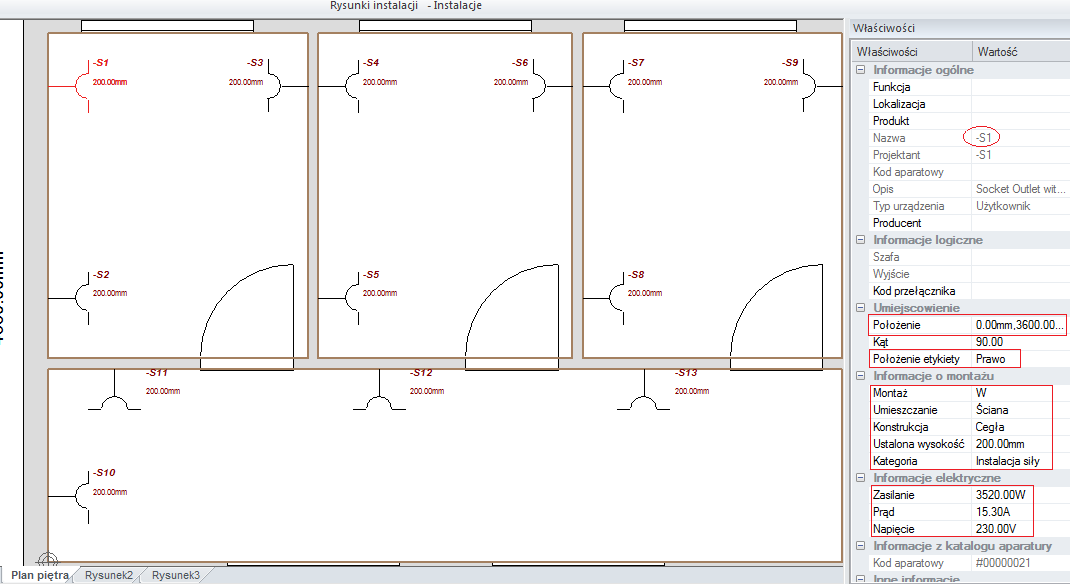

26 Gniazdo zostało wstawione i oznaczone S1. Wskazać gniazdko S1 Ctrl+C Przesunąć kursor wraz z gniazdkiem i wstawić jego kopię 1,6m poniżej gniazdka S1 Określić położenie gniazdka ręcznie w oknie Właściwości: - Położenie 0mm, 2000mm. Kliknąć kolejno prawym i lewym klawiszem myszki, aby wyjść z trybu wstawiania. Gniazdo zostało wstawione i oznaczone S2. Jego dane montażowe zostały zachowane. Przesunąć kursor wraz z gniazdkiem naprzeciw gniazdka S1 Obrócić go klawiszem <Tab> i wstawić. Określić położenie gniazdka ręcznie w oknie Właściwości: - Położenie 1960mm, 3600mm. - Położenie etykiety Lewo. Kliknąć kolejno prawym i lewym klawiszem myszki, aby wyjść z trybu wstawiania. Gniazdo zostało wstawione i oznaczone S3. Jego dane montażowe zostały zachowane. Przekopiowanie gniazdek do drugiego pomieszczenia. Wskazać z wciśniętym klawiszem <Ctrl> gniazdko S1, S2 i S3. Ctrl+C Przesunąć kursor wraz z gniazdkami i wstawić ich kopie w pomieszczeniu drugim. Następnie po kolei zaznaczać gniazdka i określić położenie gniazdek ręcznie w oknie Właściwości: - S4, Położenie 2040mm, 3600mm - S5, Położenie 2040mm, 2000mm - S6, Położenie 3960mm, 3600mm. Przekopiowanie gniazdek do trzeciego pomieszczenia. Wskazać z wciśniętym klawiszem <Ctrl> gniazdko S1, S2 i S3. Strona 26 C. Zarządzanie rysunkami instalacji

27 Podręcznik Ctrl+C Przesunąć kursor wraz z gniazdkami i wstawić ich kopie w pomieszczeniu trzecim. Następnie po kolei zaznaczać gniazdka i określić położenie gniazdek ręcznie w oknie Właściwości: - S7, Położenie 4040mm, 3600mm - S8, Położenie 4040mm, 2000mm - S9, Położenie 6000mm, 3600mm. Przekopiowanie gniazdek do korytarza. Wskazać z wciśniętym klawiszem <Ctrl> gniazdko S1. Ctrl+C Przesunąć kursor wraz z gniazdkiem i wstawić jego kopię pół metra od rogu korytarza. Określić położenie gniazdka ręcznie w oknie Właściwości: - Położenie 0mm, 500mm. Przesunąć kursor wraz z gniazdkiem, obrócić i wstawić jego kopię na ścianie pomiędzy korytarzem, a pierwszym pomieszczeniem. Określić położenie gniazdka ręcznie w oknie Właściwości: - Położenie 500mm, 1460mm. Gniazda zostały wstawione i oznaczone S10 i S11. Wskazać z wciśniętym klawiszem <Ctrl> gniazdko S10. Ctrl+C Przesunąć kursor wraz z gniazdkiem i wstawić jego kopię pomiędzy korytarzem, a drugim pomieszczeniem. Określić położenie gniazdka ręcznie w oknie Właściwości: - Położenie 2500mm, 1460mm. Przesunąć kursor wraz z gniazdkiem, obrócić i wstawić jego kopię na ścianie pomiędzy korytarzem, a trzecim pomieszczeniem. Określić położenie gniazdka ręcznie w oknie Właściwości: - Położenie 4500mm, 1460mm. Gniazda zostały wstawione i oznaczone S12 i S13. Plik > Zapisz Zapisać projekt. C. Zarządzanie rysunkami instalacji Strona 27

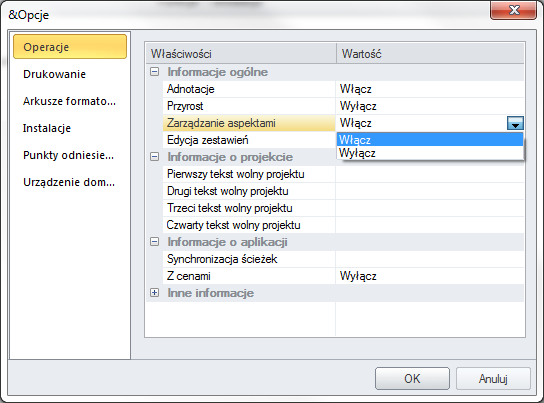

28 Notka: Gniazdka są automatycznie oznaczane. Aby Użytkownik mógł ręcznie oznaczać gniazdka, musi zmienić opcje programu. Kliknąć menu Plik i w wyświetlonym oknie kliknąć przycisk Opcje. Kliknąć menu Operacje. W zakładce Informacje ogólne wskazać wiersz "Oznaczanie automatyczne". Wybrać opcję Wyłącz i nacisnąć OK. Automatyczne kolejne numerowanie także można wyłączyć. Gniazdka są automatycznie oznaczane. Aby Użytkownik mógł ręcznie oznaczać gniazdka, musi zmienić opcje programu. Kliknąć menu Plik i w wyświetlonym oknie kliknąć przycisk Opcje. Kliknąć menu Operacje. W zakładce Informacje ogólne wskazać wiersz "Przyrost ". Wybrać opcję Wyłącz i nacisnąć OK. Po wskazaniu gałęzi Instalacje aparatura, znajdującej się w eksploratorze Projekt, zostaną wyświetlone oznaczenia wszystkich wstawione symboli wraz z ich opisem. Po wskazaniu gałęzi Zestawienia, znajdującej się w eksploratorze Projekt, zostanie wyświetlony opis i liczba gniazdek. C.4.3. ŁĄCZENIE GNIAZDEK Użytkownik może obecnie połączyć logicznie grupy gniazdek w poszczególnych pomieszczeniach. Będą one następnie połączone z puszkami instalacyjnymi w pomieszczeniach. Łączenie gniazdek w pierwszym pomieszczeniu. Operacje Trasa kabla Połącz Wskazać gniazdko S3, następnie wskazać gniazdko S2. Gniazdka zostały połączone, co jest uwidocznione przy pomocy linii przerywanej. Wskazać gniazdko S1. Kliknąć prawym klawiszem myszki, aby zakończyć łączenie danej grupy gniazdek. Po wskazaniu gałęzi Instalacje aparatura, znajdującej się w eksploratorze Projekt, zostanie wyświetlone to powiązanie. Ostatnio wybrane gniazdko jest gniazdkiem, od którego przewody będą prowadzone. Czyli przewody będą prowadzone od S1 do S2 i na końcu do S3. Strona 28 C. Zarządzanie rysunkami instalacji

29 Podręcznik Łączenie gniazdek w drugim pomieszczeniu. Operacje Trasa kabla Połącz Wskazać gniazdko S6, następnie wskazać gniazdko S5 oraz S4. Kliknąć prawym klawiszem myszki, aby zakończyć łączenie danej grupy gniazdek. Łączenie gniazdek w trzecim pomieszczeniu. Wskazać gniazdko S9, następnie wskazać gniazdko S8 oraz S7. Kliknąć prawym klawiszem myszki. Łączenie gniazdek w korytarzu. Wskazać gniazdko S13, następnie wskazać gniazdko S12, S11 oraz S10. Kliknąć prawym klawiszem myszki. Plik > Zapisz Zapisać projekt. Notka: Do łączenia gniazdek, można używać polecenia: Operacje Trasa kabla Połącz automatycznie. W tym celu, należy po kolei, z wciśniętym klawiszem <Ctrl> wskazać gniazdka, które mają przynależeć do danej grupy (puszki) i użyć polecenia. Łączenia są widoczne tylko po wybraniu polecenia Operacje Trasa kabla Połącz. Użytkownik może rozłączyć gniazdka: Wskazać pierwsze z dwóch połączonych gniazd. Operacje Trasa kabla Rozłącz. Użytkownik może połączyć dany element z wieloma innymi. W tym celu powinien wcisnąć klawisz <Shift> i kolejno wskazywać dołączane symbole. C.4.4. WSTAWIANIE SKRZYNKI ROZDZIELCZEJ Obecnie można wstawić skrzynkę rozdzielczą, z której będą zasilane odbiory. C. Zarządzanie rysunkami instalacji Strona 29

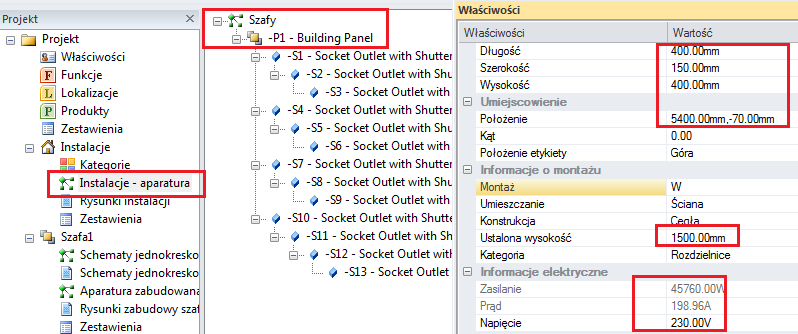

30 Uaktywnić okno Symbole > Konstrukcje Kliknąć dwukrotnie symbol Rozdzielnica. Symbol jest prowadzony kursorem myszki. Wstawić rozdzielnicę za drzwiami wejściowymi po lewej stronie. Określić dane rozdzielnicy ręcznie w oknie Właściwości: - Długość 400mm, Szerokość (głębokość) 150mm, Wysokość 200mm - Położenie 5400mm, -70mm (zabudowa w ścianie) - Położenie etykiety Góra - Montaż W, Umieszczanie Ściana, Konstrukcja Cegła, Ustalona wysokość montażu 1500mm - Napięcie 230V. Kliknąć prawym klawiszem myszki, aby zakończyć. Dołączenie rozdzielnicy do gniazdek. Operacje Trasa kabla Połącz Wskazać S1 oraz skrzynkę rozdzielczą Wskazać S4 oraz skrzynkę rozdzielczą Wskazać S7 oraz skrzynkę rozdzielczą Wskazać S10 oraz skrzynkę rozdzielczą. Po wskazaniu gałęzi Instalacje aparatura, zostaną wyświetlone te powiązania. Strona 30 C. Zarządzanie rysunkami instalacji

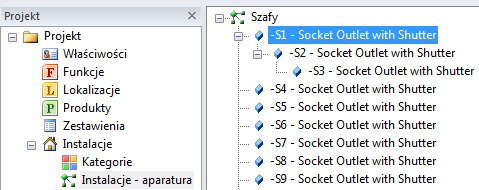

31 C.4.5. WSTAWIANIE DŁAWIC, DEKLAROWANIE ODBIORÓW Podręcznik Użytkownik może wstawić i opisać odbiory (dławice), z których będą wyprowadzane przewody do zasilania odbiorów. Wskazać gałąź Instalacje aparatura. Wskazać prawym klawiszem nazwę rozdzielnicy P1. Wybrać w menu kontekstowym polecenie Odbiory. Wyświetli się okno z pytaniem Czy ustalić powiązania automatycznie?. Potwierdzić. Dławice (wyjścia, powiązania) zostały dodane. Zmienić nazwy odbiorów i opisać ich przeznaczenie: - GW1, GW2, GW3, GW4 i odpowiednio przeznaczenie: Gniazda wtykowe pomieszczenia 1, 2, 3 oraz Gniazda wtykowe korytarza. Notka: Po wstawieniu symbolu Rozdzielnicy oraz opisaniu odbiorów, aktywna stanie się gałąź Schematy jednokreskowe. Są wstawione odbiory wraz z ich opisem w tabelkach oraz mocą maksymalną, prądem maksymalnym i napięciem. C. Zarządzanie rysunkami instalacji Strona 31

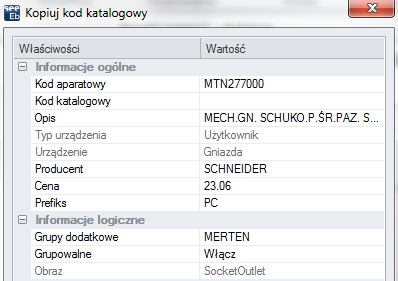

32 C.4.6. DOBÓR KODÓW KATALOGOWYCH APARATURY Użytkownik może dobierać kody katalogowe z dostępnego katalogu aparatury. Wskazać gniazdko S1. Operacje Kody katalogowe Zmień (lub klawisz F6) Zostanie wyświetlone okno Katalog aparatury. Zawiera ono kody katalogowe zgodne z typem wstawionego symbolu. Wybrać dwuklikiem kod katalogowy MTN Pojawi się okno z zapytaniem Zamień kod katalogowy w całym projekcie. Wybrać Tak. Wszystkie symbole gniazdek będą miały przypisany ten kod katalogowy. Kod będzie wyświetlany przy gniazdku. Wskazać gałąź Zestawienia. Zestawienie zawiera kody katalogowe zgodne z przypisanymi. C.4.7. ROZBUDOWA KATALOGU APARATURY Użytkownik może rozbudować katalog aparatury i dobierać dodane przez siebie kody katalogowe. Wskazać gniazdko S1. Plik > Katalog aparatów > Kopiuj kod katalogowy Zostanie wyświetlone okno Kopiuj kod katalogowy, zawierające kod katalogowy wskazanego gniazdka. Wpisać Strona 32 C. Zarządzanie rysunkami instalacji

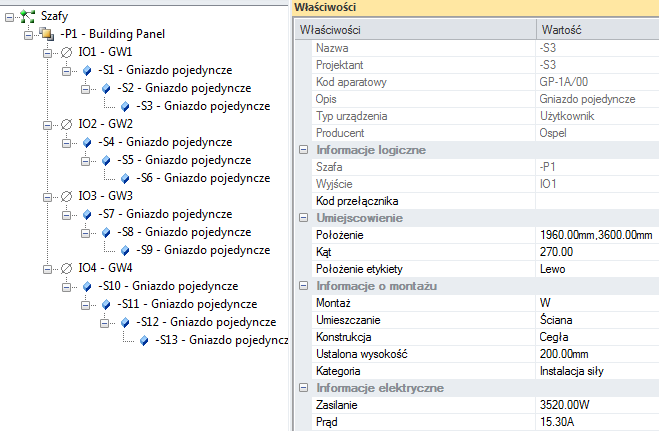

33 Podręcznik Kod: GP-1A/00 Opis: Gniazdo pojedyncze białe Producent: Ospel Cena: 5,5 Grupy dodatkowe (seria): Akcent Nacisnąć klawisz Ok. Zostanie wyświetlone okno Katalog aparatury został zaktualizowany. Wskazać S1. Operacje Kody katalogowe Zmień Nacisnąć przycisk Resetuj Wyszukać kod GP-1A/00 Wybrać go dwuklikiem Pojawi się okno z zapytaniem Zamień kod katalogowy w całym projekcie. Wybrać Tak. Wszystkie symbole gniazdek będą miały przypisany ten kod katalogowy. Kod będzie wyświetlany przy gniazdku. Zestawienie także zostało zaktualizowane. Po dobraniu własny kodów katalogowych, gałąź Instalacje aparatura oraz okno Właściwości wyświetla oczekiwane przez projektanta dane. C.4.8. ZMIANA OZNACZENIA ROZDZIELNICY Standardowo, rozdzielnica została nazwana Szafa1. Użytkownik może zmienić jej oznaczenie. Wskazać gałąź Schematy jednokreskowe. W oknie Właściwości wskazać wiersz Nazwa. Wpisać R01. C.4.9. WSTAWIANIE KOMENTARZY C. Zarządzanie rysunkami instalacji Strona 33

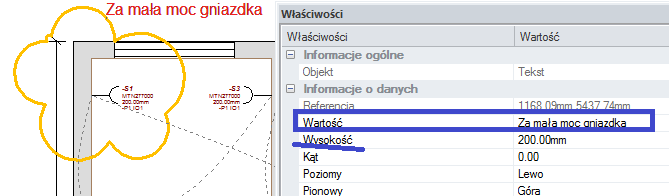

34 Użytkownik lub sprawdzający może wprowadzać komentarze w celu poprawy rysunku. Operacje - Wstaw Edytor graficzny Wstaw - Obiekty Komentarz Wskazać kolejne punkty, aby określić obszar dotyczący koniecznej zmiany. Kliknąć prawym klawiszem, aby zakończyć rysowanie chmurki. Wstaw Elementy Tekst Wstawić tekst obok chmurki. Wypełnić wartość tekstu w oknie Właściwości. C WSTAWIENIE LEGENDY Użytkownik może wstawić na rysunek instalacji symbol legendy, zawierający listę wprowadzonych symboli. Nie zalecamy używać tego polecenia, ze względu na trudności ze skalowaniem, po wstawieniu tego symbolu. C.5. TRASY KABLOWE I DOBÓR KABLI Po wstawienie rozdzielnicy i gniazdek, oraz ich logicznym połączeniu użytkownik może wstawić trasy kablowe. Przy typowych rozwiązaniach, trasy rysuje się łamaną. Można także użyć odcinków, linii krzywych oraz linii typu spline. Użytkownik powinien deklarować wysokości montażowe trasy. Gniazdko jest zamocowane na wysokości 0,2m, a rozdzielnica 1,5m. Wysokość ścian wynosi 4m. Okna są zamontowane na wysokości 1 m i mają wysokość 2,6 m. Drzwi mają wysokość 2,2m. Załóżmy więc, że trasa będzie prowadzona na poziomie 3,8m w ścianie. C.5.1. WSTAWIANIE TRAS I DOBÓR KABLA Trasa w ścianie od rozdzielnicy R01 do S1 Określić siatkę w oknie Właściwości rysunku: 40mm,40mm, aby łatwiej było prowadzić trasę w ścianie. Dla ułatwienia wyłączyć elementy graficzne, takie jak komentarze i wymiary oraz wypełnienie ścian: - Edytor graficzny: Wyłącz - Ściemniacz (wypełnienie): Włącz Operacje - Okablowanie Trasa kabla > Łamaną Wskazać gniazdko S1. Trasa jest prowadzona kursorem myszki. Pierwszy punkt trasy stanowi końcówka gniazdka. Przesunąć kursor o 40 mm w lewo (1 krok siatki) oraz w dół za narożnik pomiędzy ścianą lewą i dolną. Strona 34 C. Zarządzanie rysunkami instalacji

35 Kliknąć lewym klawiszem w ścianie za narożnikiem. Kliknąć lewym klawiszem na rozdzielnicę R01. Zostanie podświetlona trasa kabla od S1 do R01, o nazwie W1. Kliknąć lewym klawiszem, aby wyjść z polecenia wstawiania tras. Trasa została wstawiona. Podręcznik Obecnie należy zadeklarować kolejno wszystkie odcinki montażowe trasy, aby obliczony automatycznie rozmiar trasy był prawidłowy. Wskazać trasę. W oknie Właściwości wskazać sekcję Informacje o montażu. Wyświetlić 1 segment trasy (od gniazdka S1 do ściany). Opisać ręcznie sposób prowadzenia: - Montaż: W - Umieszczanie: Ściana - Konstrukcja: Cegła - Ustalona wysokość: 200mm Wyświetlić 2 segment trasy (pionowy). - Montaż: W - Umieszczanie: Ściana - Konstrukcja: Cegła Wyświetlić 3 segment trasy (w ścianie lewej). - Montaż: W - Umieszczanie: Ściana - Konstrukcja: Cegła - Ustalona wysokość: 3800mm Pominąć pionowy 4 segment trasy (w narożniku, pionowy), ponieważ będzie trasa będzie prowadzona na wysokości 3,8m także w ścianie dolnej. - Montaż: W - Umieszczanie: Ściana C. Zarządzanie rysunkami instalacji Strona 35

36 - Konstrukcja: Cegła Wyświetlić 5 segment trasy do rozdzielnicy (w ścianie dolnej). - Montaż: W - Umieszczanie: Ściana - Konstrukcja: Cegła - Ustalona wysokość: 3800mm Segment 4 został usunięty (ten sam poziom ma segment 3 i 5. Segmenty zostały przenumerowane. Dodany został segment pionowy od poziomu 3,8 do rozdzielnicy. Przyjmując, że rozdzielnica będzie zasilana od dołu, będzie trzeba zejść na poziom 1,5m. Program wykonuje to automatycznie, zgodnie z zadeklarowanymi poziomami montażu urządzeń. Wyświetlić 5 segment trasy do rozdzielnicy (pionowe zejście do rozdzielnicy). - Montaż: W - Umieszczanie: Ściana - Konstrukcja: Cegła Trasa została obliczona i jej długość wynosi około 15m. Obecnie zostanie określony typ przewodu. Plik > Katalog aparatów > Kopiuj kod katalogowy. - Kod: YDY 3x2,5 - Opis: Przewód instalacyjny - Producent: TFK - Cena: 4 - Typ kabla: wybrać z listy Kabel instalacyjny - Liczba żył: 3 - Przekrój (Rozmiary żył): 2,5 - Materiał: Miedź i zatwierdzić. Operacje Kody katalogowe Zmień Wyszukać i dwuklikiem wybrać kabel YDY 3x2,5. Notka: Strona 36 C. Zarządzanie rysunkami instalacji

37 Podręcznik Można deklarować zapas kabla do zarobienia procentowo. W tym celu należy użyć polecenia Plik > Opcje > Instalacje. W wierszu Zapas kabla należy zadeklarować odpowiednią wielkość w milimetrach np. 250 lub jako procent długości kabla. Trasa w ścianie od rozdzielnicy R01 do S4 Operacje - Okablowanie Trasa kabla > Łamaną Poprowadzić trasę jak na rysunku. Zadeklarować kolejno wszystkie odcinki montażowe trasy. Całkowita długość poprawnie zdefiniowanej trasy z zapasem powinna wynosić około 17 metrów. Dobrać kabel YDY 3x2,5. Trasa w ścianie od rozdzielnicy R01 do S7 Poprowadzić trasę jak na rysunku. C. Zarządzanie rysunkami instalacji Strona 37

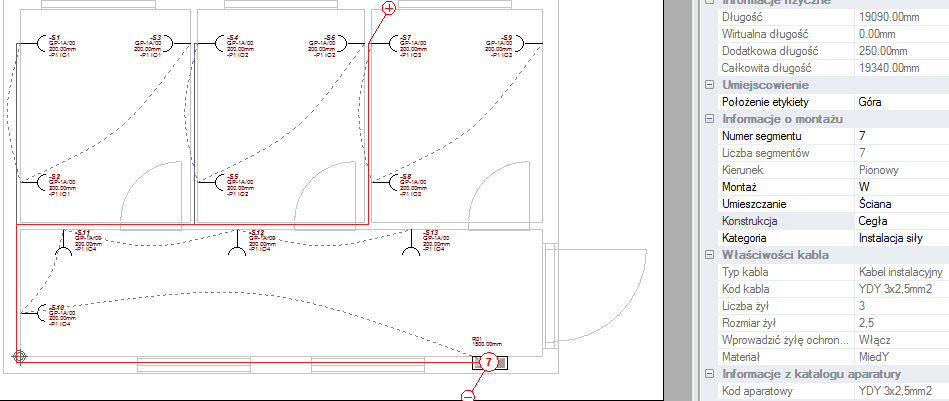

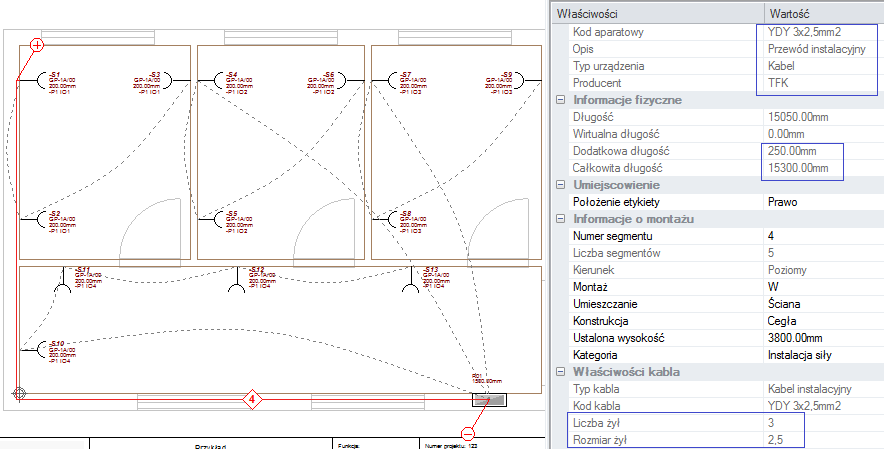

38 Zadeklarować kolejno wszystkie odcinki montażowe trasy. Całkowita długość poprawnie zdefiniowanej trasy z zapasem powinna wynosić około 19 metrów. Dobrać kabel YDY 3x2,5. Trasa w ścianie od rozdzielnicy R01 do S10 Poprowadzić trasę jak na rysunku. Zadeklarować kolejno wszystkie odcinki montażowe trasy. Całkowita długość poprawnie zdefiniowanej trasy z zapasem powinna wynosić około 12 metrów. Dobrać kabel YDY 3x2,5. C.5.2. KONTROLA ZASAD MONTAŻU I WPROWADZANIE POPRAWEK Użytkownik może skontrolować poprawność wykonanych operacji wstawiania tras. Operacje - Weryfikacja Kontrola zasad montażu Zostanie wyświetlone okno z listą błędów. Wszystkie błędy na rysunku są podświetlone. 3 kable mają te same oznaczenia, jak kabel poprowadzony z S1 do R01. Należy je zmienić. Plik > Opcje > Instalacje > Adnotacje (oznaczanie) > Wyłącz Wskazać trasę pomiędzy S4,a R01 i oznaczyć kabel W2. Wskazać trasę pomiędzy S7,a R01 i oznaczyć kabel W3. Wskazać trasę pomiędzy S10,a R01 i oznaczyć kabel W4. Strona 38 C. Zarządzanie rysunkami instalacji

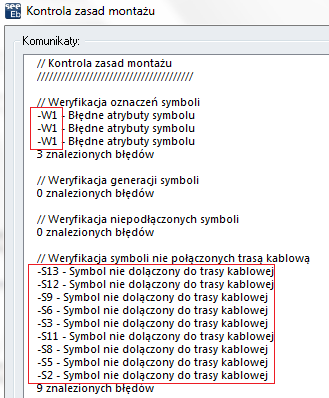

39 Podręcznik 9 gniazdek nie zostało połączonych trasą kablową, a równocześnie kablem. Należy je podłączyć. Trasa w ścianie od gniazdka S3 do S2, w ścianie, nad drzwiami. Operacje - Okablowanie Trasa kabla > Łamaną Poprowadzić trasę, nazwać kabel W11. Zadeklarować kolejno wszystkie odcinki montażowe trasy. Poziom montażu 3,8m. Całkowita długość poprawnie zdefiniowanej trasy z zapasem powinna wynosić około 12 metrów. Dobrać kabel YDY 3x2,5. Trasa w ścianie od gniazdka S2 do S1, w ścianie, nad drzwiami. Poprowadzić trasę, nazwać kabel W12. Zadeklarować kolejno wszystkie odcinki montażowe trasy. Całkowita długość poprawnie zdefiniowanej trasy z zapasem powinna wynosić około 9 metrów. Dobrać kabel YDY 3x2,5. Poprowadzić trasę od gniazdka S6 do S5, kabel W21. Poprowadzić trasę od gniazdka S5 do S4, kabel W22. Poprowadzić trasę od gniazdka S9 do S8, kabel W31. Poprowadzić trasę od gniazdka S8 do S7, kabel W32. Poprowadzić trasę od gniazdka S13 do S12, kabel W41. Poprowadzić trasę od gniazdka S12 do S11, kabel W42. Poprowadzić trasę od gniazdka S11 do S10, kabel W43. Ponownie skontrolować instalację. Operacje - Weryfikacja Kontrola zasad montażu Jeśli są elementy do poprawy, to poprawić. C.5.3. KOREKTA BŁĘDÓW DOBORU I INSTALACYJNYCH Przyjmijmy, że osoba sprawdzająca projekt zauważyła następujące błędy: a) błędny dobór gniazdek, powinny być gniazdka z uziemieniem b) w korytarzu za dużo gniazdek c) brak puszek rozgałęźnych w pomieszczeniach, co powoduje zwiększenie kosztów przewodów d) przyjęcie błędnej wielkości mocy dla gniazdek. Powinno być nie 4520 W (moc maksymalna gniazdka), lecz np W (uwzględnienie współczynnika jednoczesności). Błąd powoduje przewymiarowanie aparatury w rozdzielnicy). Użytkownik może łatwo poprawić projekt. Ad.a. Błędny dobór gniazdek Wskazać dowolne gniazdko Plik > Katalog aparatów > Kopiuj kod katalogowy Pojawi się okno Kopiuj kod katalogowy. Wpisać nowy kod z katalogu producenta np. GP-1ASP/00, Gniazdo pojedyncze z uziemieniem schuko, z przesłonami torów prądowych, Cena 7,8 i zatwierdzić Operacje Kody katalogowe Zmień Wyszukać i dobrać ten kod dla wszystkich gniazdek. Ad.b. W korytarzu za dużo gniazdek C. Zarządzanie rysunkami instalacji Strona 39

40 Usunąć gniazdko S10 i S12 Gniazdko S11 oznaczyć S10, a S13 oznaczyć S11. Ad.c. Brak puszek odgałęźnych w pomieszczeniach Usunąć wszystkie trasy łącznie z kablami poprzez wskazanie i naciśnięcie klawisza <Del>. Wyszukać symbol puszki rozgałęźnej: Symbole > Inne > Puszka Wstawić puszkę PR1, PR2, PR3, PR4 obok gniazda S2, S5, S8 i S13. Puszka nie może być wstawiona dokładnie nad gniazdkiem. Plik > Katalog aparatów > Kopiuj kod katalogowy Wpisać nowy kod z katalogu producenta np. GP-1ASP/00, Puszka odgałęźna, 4x2,5, 400V, IP-44, z wkładem, Cena 3,95 i zatwierdzić Operacje Kody katalogowe Zmień Dobrać ten kod dla wszystkich puszek Wskazać gałąź Instalacje aparatura i połączyć gniazdka S1, S2, S3 z puszką PR1 oraz S4, S5, S6 z puszką PR2 itd. (przesuwać kolejno S1 na PR1, S2 na PR1 itd.) Połączyć puszkę PR1, PR2, PR3, PR4 z rozdzielnicą R01, poprzez wyjścia IO1 do IO4. Struktura powinna wyglądać jak na rysunku poniżej. Strona 40 C. Zarządzanie rysunkami instalacji

41 Podręcznik Na nowo poprowadzić trasy zgodnie z zadeklarowanymi połączeniami. C. Zarządzanie rysunkami instalacji Strona 41

42 C.5.4. LISTA KABLI (PRZEWODÓW) Lista kabli jest do dyspozycji w gałęzi Zestawienia, zakładka Lista kabli. C.6. ZAZNACZANIE ELEMENTÓW Menu kontekstowe pozwala zaznaczyć wszystkie element zgodnie z kryteriami. Zaznaczanie wszystkich elementów na rysunku Wskazać dowolny element. Wybrać polecenie Wybór > Rysunek. Zaznaczanie elementów obwodu Wskazać dowolny element. Wybrać polecenie Wybór > Obwód. Zaznaczony obwód jest wyświetlony na czerwono. Zaznaczanie elementów o tym samym sposobie działania Wskazać dowolny element np. symbol, ścianę, odcinek trasy itd.. Wybrać polecenie Wybór > Zespół. Zaznaczone zostaną wszystkie identyczne elementy. Zaznaczanie elementów o tej samej kategorii Wskazać dowolny element. Wybrać polecenie Wybór > Kategoria. C.7. WYRÓWNYWANIE WSTAWIONYCH ELEMENTÓW Polecenie pozwala wyrównać dwa wskazane elementy. Wyrównywanie elementów Wskazać dowolne dwa elementy z wciśniętym klawiszem <Ctrl>. Operacje Modyfikuj Wyrównaj > Wyrównaj Lewo Operacje Modyfikuj Wyrównaj > Wyrównaj Środek Operacje Modyfikuj Wyrównaj > Wyrównaj Prawo Operacje Modyfikuj Wyrównaj > Wyrównaj Góra Operacje Modyfikuj Wyrównaj > Wyrównaj Połowa Operacje Modyfikuj Wyrównaj > Wyrównaj Dół Strona 42 C. Zarządzanie rysunkami instalacji

43 Podręcznik Dostosowanie arkusza do rysunku Operacje Modyfikuj Wyrównaj > Wyrównaj do Rozmiaru rysunku Dostosowanie rysunku do zawartości Operacje Modyfikuj Wyrównaj > Dostosuj do Zawartości Kopiowanie symboli względem zdefiniowanej tabeli Polecenie służy do skopiowania zaznaczonego symbolu do komórek zdefiniowanej tabeli. Wskazać symbol. Operacje Modyfikuj Wyrównaj > Tabela Wyświetli się okno Tabela. Zdefiniować liczbę kolumn i wierszy. Zdefiniować szerokość i wysokość komórki. Zaznaczyć opcję "Wyrównaj tabelę do środka wybranego symbolu", aby wskazany symbol znajdował się w centrum tabeli. Zatwierdzić OK. Przesuwanie symbolu względem innego symbolu o określony dystans Operacje Modyfikuj Wyrównaj > Odległość Wskazać symbol, który chcemy przesunąć. Wskazać drugi symbol, względem którego chcemy przesunąć pierwszy symbol. W oknie Właściwości, pole Dystans X i Y wpisać nowe wartości odległości. Przesuwanie oznaczeń i atrybutów symbolu Wskazać symbol, którego atrybuty tekstowe chcemy przesunąć. Operacje Modyfikuj Wyrównaj > Oznaczenie i atrybuty Wskazać oznaczenie. Przesunąć oznaczenie wraz z atrybutami w nowe miejsce. D ZARZĄDZANIE SCHEMATAMI JEDNOKRESKOWYMI Moduł Single Line służy do rysowania i zarządzania schematami jednokreskowymi. D.1. SCHEMATY JEDNOKRESKOWE Schematy można tworzyć ręcznie, na podstawie planu instalacji oraz na podstawie symboli wstawionych do rozdzielnicy. Zalecana się tworzenie schematu na podstawie planu i uzupełnienie go o aparaturę zasilającą oraz zabezpieczającą. D.1.1. Schemat wygenerowany na podstawie planu instalacji Wszystkie prawidłowo wstawione na plan instalacji odbiory (wyjścia z rozdzielnicy), są uwzględnione na schemacie jednokreskowym, łącznie z ich mocą pobieraną. Każda modyfikacja schematu, np. usunięcie odbioru, spowoduje usunięcie symboli z planu instalacji i odwrotnie. Wskazać gałąź Schematy jednokreskowe w eksploratorze Projekt. Zostanie wyświetlony schemat z odbiorami. D. Zarządzanie schematami jednokreskowymi Strona 43

44 W oknie Właściwości > Informacje logiczne wybrać opcję Z oznaczeniami: Wyłącz. Zostanie wyświetlony schemat zawierający informacje o użytych symbolach. D.1.2. DOBÓR APARATURY ZABEZPIECZAJĄCEJ I ZASILAJĄCEJ Użytkownik może wygenerować standardowe zasilanie oraz dobrać odpowiednie kody katalogowe. Plik > Opcje > Operacje > Adnotacje > Włącz, aby automatycznie wstawiane na schemat symbole były oznaczane. Operacje Kreator Utwórz schemat jednokreskowy Pojawi się okno z ostrzeżeniem Wszystkie symbole będą usunięte. Kontynuować. Ostrzeżenie dotyczy wyłącznie symboli wstawianych ręcznie na schemat. Potwierdzić klikając OK. Został dodany wyłącznik różnicowo-prądowy na zasilaniu oraz wyłączniki jako zabezpieczenia odbiorów. Strona 44 D. Zarządzanie schematami jednokreskowymi

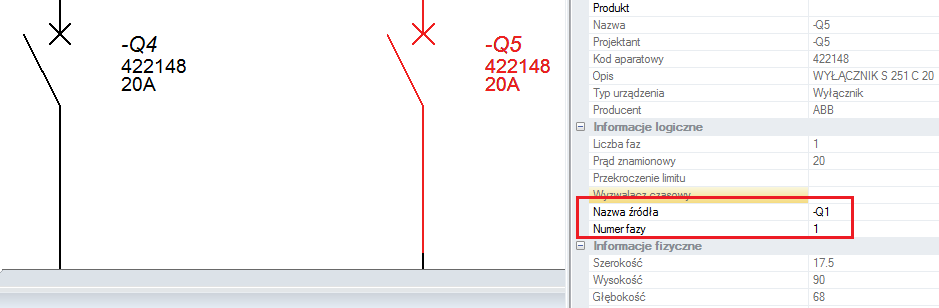

45 Podręcznik Wskazać wyłącznik Q2. Operacje Kody katalogowe Zmień Zostanie wyświetlone okno Katalog aparatury. Zadeklarować liczbę faz 1, Prąd znamionowy 20, aby przefiltrować katalog aparatury. Wybrać dwuklikiem kod , Wyłącznik S 251 C 20. Zmienić kod wszystkim wyłącznikom: Q3, Q4 i Q5. Wskazać po kolei wyłączniki i przyporządkować je do numerów faz w oknie Właściwości Wskazać wyłącznik Q1. Operacje Kody katalogowe Zmień Zostanie wyświetlone okno Katalog aparatury. Zadeklarować liczbę faz 3, Prąd znamionowy 63, aby przefiltrować katalog aparatury. Wybrać dwuklikiem kod , Wyłącznik S503 D 63A. Notka: D. Zarządzanie schematami jednokreskowymi Strona 45

46 1 - Użytkownik przypadkowo może dobrać zabezpieczenia z prądem nominalnym niższym niż prąd zadeklarowany dla odbioru. Jeśli to zrobi, to po wyświetleniu okna Kontrola zasad montażu, powinien poprawić dobór aparatury. 2 - Jeśli wybrany kod katalogowy będzie związany z innym symbolem, to symbol na schemacie zostanie zamieniony. Przykładowo, na zasilaniu był symbol Wyłącznika RCD. Po dobraniu kodu , czyli zwykłego wyłącznika, symbol na schemacie został zamieniony na zwykły wyłącznik. D.1.3. DODANIE PÓL REZERWOWYCH I PORZĄDKOWANIE OZNACZEŃ Projektant jest zobowiązany zapewnić odpowiednią ilość pól rezerwowych w rozdzielnicy, najczęściej o tych samych parametrach, jak pola zajęte. Wskazać gałąź Schematy jednokreskowe aparatura w eksploratorze Projekt. Wskazać wyłącznik Q2. Z menu kontekstowego wybrać Kopiuj. Wskazać wyłącznik Q1. Z menu kontekstowego wybrać Wklej. Wskazać wyjście (dławicę) IO1 GW1. Z menu kontekstowego wybrać Kopiuj. Wskazać skopiowany wyłącznik Q1. Z menu kontekstowego wybrać Wklej. Plik > Opcje > Operacje > Adnotacje > Wyłącz, aby można było ręcznie pooznaczać symbole na schemacie jednokreskowym. Wyłącznik główny oznaczyć Q01, a pozostałe Q1 do Q5. Wyjście oznaczyć Rezerwa. Przyjąć moc rezerwowego odbioru 3600W. Plik > Zapisz. Zapisać projekt. Strona 46 D. Zarządzanie schematami jednokreskowymi

47 Podręcznik D.1.4. TWORZENIE SCHEMATU JEDNOKRESKOWEGO OD NOWA Użytkownik nie może narysować nowego schematu jednokreskowego bez wcześniejszego zaprojektowania Instalacji w module Installation. Minimalną czynnością, którą musi wykonać jest wstawienie na rysunek instalacji symbolu rozdzielnicy. Założyć nowy projekt o nazwie Schematy bez instalacji. Wskazać gałąź Schematy jednokreskowe. Wstawić symbol Wyjścia (odbioru). Wstawić dowolny symbol wyłącznika. Wskazać gałąź Schematy jednokreskowe aparatura. Powiązać odpowiednio wyjście z wyłącznikiem. Wstawić kolejne symbole oraz wyjścia i powiązać. Operacje Kreator Utwórz schemat jednokreskowy Dodać watomierz i amperomierz, dobrać kody katalogowe, wydrukować zestawienie i rysunek. D. Zarządzanie schematami jednokreskowymi Strona 47

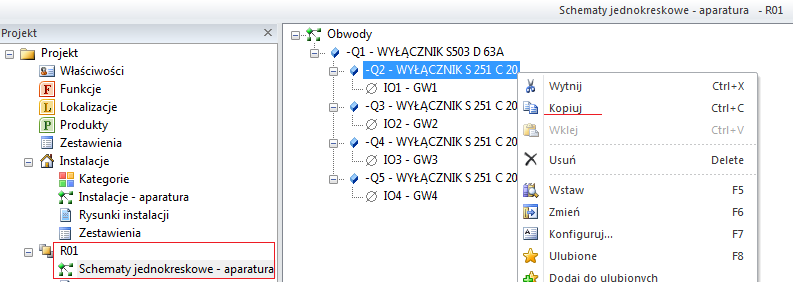

48 D.1.1. KOPIOWANIE SCHEMATU JEDNOKRESKOWEGO Użytkownik może kopiować cały schemat jednokreskowy. Plik > Otwórz > Najnowsze dokumenty. Wskazać klikiem projekt Przykład. Wskazać gałąź Schematy jednokreskowe. Wskazać z wciśniętym klawiszem <Ctrl> wyłącznik zasilania Q1. Przesunąć go minimalnie w prawo i zwolnić przycisk. Drugi schemat jednokreskowy został dodany. Nie jest on związany z instalacjami, lecz może służyć do zabudowy rozdzielnicy. Nacisnąć <Ctrl+Z>, aby cofnąć operację (aby nie zepsuć spójności projektu Przykład). Wskazać dwuklikiem projekt Przykład. E ZARZĄDZANIE ZABUDOWĄ SZAF Symbole użyte na schematach jednokreskowych reprezentowane są przez aparaty zabudowane w rozdzielnicy. Jeśli aparaty są prawidłowo zadeklarowane w katalogu aparatury, to ich wymiary są respektowane. Użytkownik może utworzyć rysunek zabudowy od nowa lub kontynuować powiązania dokonane podczas projektowania, co jest zalecanym sposobem projektowania. E.1. DOBÓR ROZDZIELNICY Użytkownik może ręcznie dobrać rozdzielnicę z listy dostępnych w katalogu aparatury rozdzielnic. Plik > Opcje > Operacje > Adnotacje > Włącz, aby dobrana rozdzielnica została automatycznie oznaczona. Wskazać gałąź Rysunki zabudowy szaf. Wskazać zakłądkę Tablice przednie. Strona 48 E. Zarządzanie zabudową szaf
