1 Kryteria dokładnościowe oceny zgodności wybudowanego obiektu z projektem oraz nowe zasady koordynacji usytuowania projektowanych sieci uzbrojenia terenu Wisła-Jawornik r. Mirosław Puzia

2 Plan spotkania: Nowe zasady przeprowadzania narad koordynacyjnych, Nowe symbole kartograficzne i zasady tworzenia mapy zasadniczej (MdCP) po r., Informacja o zgodności ustawania obiektu budowlanego z projektem zagospodarowania działki lub ternu kryteria dokładnościowe, Dyskusja i pytania. 2

3 Aktualny stan prawny 3

4 Obecny stan prawny 4

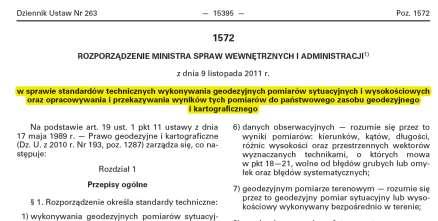

5 od: r. Obecny stan prawny 5

6 od: r. od: r. Obecny stan prawny 6

7 od: r. + zmiana PB od: r. Obecny stan prawny 7

8 Koordynacja usytuowania projektowanych sieci

9 Zmiana ustawy o wspieraniu rozwoju usług i sieci telekomunikacyjnych

10 przedsiębiorca telekomunikacyjny lub podmiot wykonujący zadania z zakresu użyteczności publicznej, w tym jednostka samorządu terytorialnego. przedsiębiorca telekomunikacyjny - przedsiębiorca lub inny podmiot uprawniony do wykonywania działalności gospodarczej na podstawie odrębnych przepisów, który wykonuje działalność gospodarczą polegającą na dostarczaniu sieci telekomunikacyjnych, świadczeniu usług towarzyszących lub świadczeniu usług telekomunikacyjnych /PT/ Nowelizacja ustawy Prawo geodezyjne i kartograficzne

11 Nowy katalog podmiotów uprawnionych do pozyskania danych z EGiB. Nowelizacja ustawy Prawo geodezyjne i kartograficzne

12 np. 1x15 + 9x0.8x x0.4x15 =. Nowa forma pozyskania informacji o właścicielach/władających. Nowelizacja ustawy Prawo geodezyjne i kartograficzne

13 Zmiana EGiB Nowelizacja ustawy Prawo geodezyjne i kartograficzne

14 Nowelizacja ustawy Prawo geodezyjne i kartograficzne

15 Nowe zasady koordynacji sieci uzbrojenia terenu Nowelizacja ustawy Prawo geodezyjne i kartograficzne 15

16 PiZP GN Nowelizacja ustawy Prawo geodezyjne i kartograficzne

17 Nowe pojęcie planu sytuacyjnego!!! PB Nowelizacja ustawy Prawo geodezyjne i kartograficzne

18 PGiK Kopia mapy zasadniczej Kopia aktualnej mapy zasadniczej (<30 m) Kopia aktualnej mapy do celów projektowych (30 m) Plan sytuacyjny (PGiK) Nowelizacja ustawy Prawo geodezyjne i kartograficzne

19 Postać nieelektroniczna Postać elektroniczna (podpisany plik dwg) Nowelizacja ustawy Prawo geodezyjne i kartograficzne

21 Współdziałanie operatora sieci i przedsiębiorcy telekomunikacyjnego Nowelizacja ustawy Prawo geodezyjne i kartograficzne

22 środki komunikacji elektronicznej - rozwiązania techniczne, w tym urządzenia teleinformatyczne i współpracujące z nimi narzędzia programowe, umożliwiające indywidualne porozumiewanie się na odległość przy wykorzystaniu transmisji danych między systemami teleinformatycznymi, a w szczególności pocztę elektroniczną; /Ustawa o świadczeniu usług drogą elektroniczną/ Nowelizacja ustawy Prawo geodezyjne i kartograficzne

29 Kodeks urbanistyczno-budowlany - projekt 29

30 Mapa do celów projektowych (Mapa zasadnicza po r.) 30

31 PB art. 33 PB??? Mapa do celów projektowych 31

32 EGiB do 2016 EGiB od 2017r.!!! Mapa do celów projektowych dane o właścicielu nieruchomości 32

33 Mapa do celów projektowych dane o właścicielu nieruchomości 33

34 WYPIS NIE JEST MATERIAŁEM PZGIK! NIE STOSUJE SIĘ PRZEPISÓW O LICENCJI Mapa do celów projektowych dane o właścicielu nieruchomości 34

35 SWDE Manager Mapa do celów projektowych dane o właścicielu nieruchomości 35

36 Plik: SWDE lub GML Mapa do celów projektowych dane o właścicielu nieruchomości 36

37 Mapa do celów projektowych dane o właścicielu nieruchomości 37

38 PB art. 33 Kopia mapy zasadniczej Kopia aktualnej mapy zasadniczej (<30 m) Kopia aktualnej mapy do celów projektowych (30 m) PB??? Mapa do celów projektowych 38

39 od: r. Zmiana PB: od r. - Zgłoszenie (projekt budowlany) - Zgłoszenie (rysunki, szkice) - Zgłoszenie (projekt zagospodarowania) lub plan sytuacyjny - Zawiadomienie o zakończeniu (inwentaryzacja) Mapa do celów projektowych 39

40 od: r. Zmiana PB: od r. W przypadku budowy bez zgłoszenia! Mapa do celów projektowych 40

41 od: r. art. 33 Zmiana PB: od r. art. 34 Mapa do celów projektowych OG-KB 41

42 PGiK PGiK Mapa do celów projektowych 42

43 /Źródło GUGiK/ PGiK Mapa do celów projektowych 43

44 BUDYNEK - obiekt budowlany, który jest budynkiem w rozumieniu przepisów rozporządzenia Rady Ministrów z dnia 30 grudnia 1999 r. w sprawie Polskiej Klasyfikacji Obiektów Budowlanych (PKOB) (Dz. U. Nr 112, poz oraz z 2002 r. Nr 18, poz. 170), /EGiB - 2 ust.1/ Mapa do celów projektowych 44

45 klasa budynku według PKOB, mj md mt mz h a b u d t p s k e z f g r x i o Mapa do celów projektowych 45

46 rodzaj budynku według KŚT, Mapa do celów projektowych 46

47 KŚT Definicja budynku od r. Definicja budynku do r. Mapa do celów projektowych

48 Rodzaj budynku według KŚT a klasa budynku według PKOB Mapa do celów projektowych 48

49 Rodzaj budynku według KŚT a klasa budynku według PKOB Klasa KŚT /źródło GUGiK/ Mapa do celów projektowych 49

50 Źródła danych o budynkach EGiB Mapa do celów projektowych 50

51 Prawo budowlane /art. 3/ Mapa do celów projektowych 51

52 Mapa do celów projektowych 52

53 PB EGiB EGiB Mapa do celów projektowych 53

54 PB EGiB EGiB EGiB Mapa do celów projektowych 54

55 EGiB Mapa do celów projektowych 55

56 Kontur budynku Mapa do celów projektowych 56

57 Kontur budynku Mapa do celów projektowych 57

58 EGiB Mapa do celów projektowych 58

59 Budynek jako przedmiot ewidencji pozwolenie na budowę zgłoszenie cz. mat.-tech. Organ EGiB Kartoteka budynku: 1. Status projektowany 2. xxxx xxxx zgłoszenie Wykonawca wytyczenie operat tech. (WZDE) aktualizacja istniejący lub w bud. Kartoteka budynku: 1. Status wybudowany 2. xxxx 3. xxxx 4. xxxx 5. xxxx 27. Internet? wniosek / z urzędu Organ EGiB pom. powyko. operat tech. (WZDE) zgłoszenie Wykonawca Kartoteka budynku: 1. Status w trakcie bud. 2. xxxx xxxx 5. xxxx 27.. Niezbędna modyfikacja systemu i modernizacja EGiB (do końca 2016 r.) Mapa do celów projektowych 59

61 Mapa hybrydowa/analogowa Mapa wektorowa Mapa obiektowa Mapa do celów projektowych 61

62 od: r. od: r. PGiK Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 62

63 od: r. Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 63

64 PGiK Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 64

65 GEODEZYJNEJ EWIDENCJI SIECI UZBROJENIA TERENU Baza danych GESUT Obiekt bazy danych GESUT i jego wizualizacja kartograficzna /źródło GUGiK/ PGiK Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 65

66 PGiK GESUT Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 66

67 Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 67

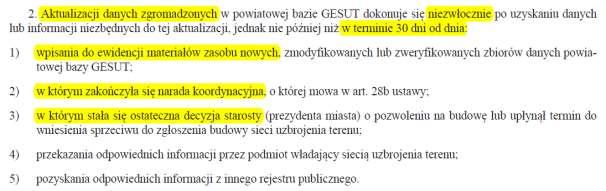

68 r. Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 68

70 GESUT Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 70

71 Plik GML Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 71

72 GESUT Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 72

73 ST Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 73

76 ATRYBUTY: b benzynowy, c ciepłowniczy, e elektroenergetyczny, g gazowy, k kanalizacyjny, n naftowy, t telekomunikacyjny, w wodociągowy, z niezidentyfikowany, i inny. Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 76

77 ATRYBUTY /obiektu/ w : o - ogólny, l - lokalny, ATRYBUTY k : d - deszczowy, l - lokalny, o - ogólnospławny, p - przemysłowy, s sanitarny. Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 77

78 ATRYBUTY /obiektu/ e : WW- najwyższego napięcia, W - wysokiego napięcia, S - średniego napięcia, N - niskiego napięcia /w tym oświetleniowa/. es ena TAK/NIE Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 78

79 ATRYBUTY (typ) g : w - wysokiego ciśnienia, p - podwyższonego średniego ciśnienia, s - średniego ciśnienia, n - niskiego ciśnienia. ATRYBUTY (rodzaj) c : j - jednoprzewodowy, d - dwuprzewodowy, t - trójprzewodowy, c - czteroprzewodowy, w - wieloprzewodowy. ATRYBUTY (typ) c : w wysoki parametr, n niski parametr. Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 79

80 ATRYBUTY /klasy/: O - pomiar na osnowę, A - pomiar wykrywaczem przewodów, D - digitalizacja mapy i wektoryzacja rastra, F - fotogrametria, M pomiar w oparciu o elementy mapy lub dane projektowe, B - dane branżowe, I - inne, X - nieokreślone. N - niepoprawne /np. brak miar kontrolnych/. Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 80

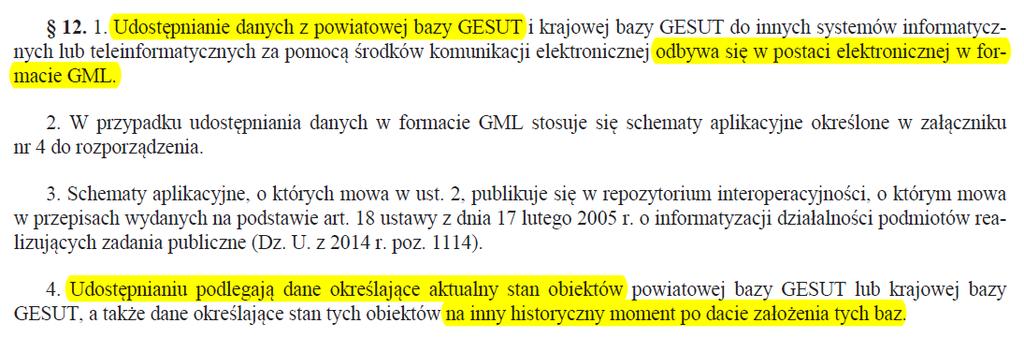

81 wa100 wa100 wb Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 81

82 1200 kd500 Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (powiatowy GESUT) 82

86 od: r. BDOT500 i Mapa Zasadnicza (MZ) 86

87 PGiK BDOT500 i Mapa Zasadnicza (MZ) 87

88 BDOT500 i Mapa Zasadnicza (MZ) 88

90 Plik GML BDOT500 i Mapa Zasadnicza (MZ) 90

94 PGiK BDOT500 i Mapa Zasadnicza (MZ) 94

95 BDOT+MZ JAKI FORMAT PLIKU? Wydruk lub plik dxf - MZ BDOT500 i Mapa Zasadnicza (MZ) 95

96 Plik GML - MZ BDOT500 i Mapa Zasadnicza (MZ) 96

97 2RzcwD70 BDOT500 i Mapa Zasadnicza (MZ) 97

102 EGiB BDOT500 i Mapa Zasadnicza (MZ) 102

103 EGiB BDOT500 i Mapa Zasadnicza (MZ) 103

112 Mapa do celów projektowych Schemat wykonania prac geodezyjnych /Źródło GUGiK/ Zbiory danych pozyskane przez wykonawcę z PZGiK (zgłoszenie pracy geodezyjnej) Analiza materiałów PZGiK Wywiad terenowy Porównanie opracowanej przez wykonawcę mapy z treścią ortofotomapy Dokumenty dla zamawiającego Pomiary i obliczenia Aktualizacja zbiorów PZGiK Aktualna mapa zasadnicza EGiB GESUT BDOT500 Mapa do celów projektowych 112

113 od: r. Mapa do celów projektowych 113

115 Uwierzytelnienie = opatrzenie odpowiednimi klauzulami Uwierzytelnienie PZGiK Mapa do celów projektowych 115

116 Uwierzytelnienie = opatrzenie odpowiednimi klauzulami PZGiK Mapa do celów projektowych 116

118 Możliwe formy potwierdzenia zakończenia pracy geodezyjnej: Uwierzytelnione dokumenty dla Zamawiającego, Kopia z kopii dokumentów dla Zamawiającego pozyskana z Operatu Technicznego przyjętego do PZGiK, Zaświadczenie wydane przez właściwy organ prowadzący PZGiK, Kopia z protokołu pozytywnej weryfikacji Operatu Technicznego. Mapa do celów projektowych 118

119 Inwentaryzacja powykonawcza (kryteria dokładnościowe ocena zgodności) 119

120 od: r. Zmiana PB Art. 29 PB Inwentaryzacja powykonawcza 120

121 od: r. Zmiana PB Art. 29 PB Inwentaryzacja powykonawcza 121

122 od: r. Zmiana PB Art.43 PB Obowiązek nie dotyczy np. przyłączy, wiat, garaży do 35m 2,!!!. Inwentaryzacja powykonawcza 122

123 Inwentaryzacja powykonawcza 123

126 od: r. + zmiana PB od: r. Inwentaryzacja powykonawcza 126

127 od: r. Zmiana PB Szkic z porównaniem miar z projektu z pomiarem pow. WTB Inwentaryzacja powykonawcza 127

130 OD = 2,5x0.01m = 2,5cm? OD = 2,5x0.10m = 25cm? X i Y Inwentaryzacja powykonawcza 130

131 od: r. Zmiana PB X i Y, H(?) Szkic z porównaniem miar z projektu z pomiarem pow. WTB Inwentaryzacja powykonawcza 131

132 4.00 (2,5 cm) 4.00 (10 cm) 4.00 (15 cm) mj2 Inwentaryzacja powykonawcza 132

133 I II Inwentaryzacja powykonawcza 133

134 I II PB Inwentaryzacja powykonawcza 134

135 Zakres wyłączenia EGiB Bp Pomiar powykonawczy B Inwentaryzacja powykonawcza 135

136 Wytyczenie obiektów budowlanych Schemat wykonania prac geodezyjnych /Źródło GUGiK/ Zbiory danych pozyskane przez wykonawcę z PZGiK (zgłoszenie pracy geodezyjnej) Analiza materiałów PZGiK Wywiad terenowy Porównanie opracowanej przez wykonawcę mapy z treścią ortofotomapy Dokumenty dla zamawiającego Pomiary i obliczenia Aktualizacja zbiorów PZGiK Aktualna mapa zasadnicza EGiB GESUT BDOT500 Inwentaryzacja powykonawcza 136

137 Uwierzytelnienie = opatrzenie odpowiednimi klauzulami KOMPLETNOŚĆ ZGODNOŚĆ Z PRZEPISAMI Inwentaryzacja powykonawcza 137

139 Uwierzytelnienie = opatrzenie odpowiednimi klauzulami Uwierzytelnienie PZGiK Inwentaryzacja powykonawcza 139

140 Uwierzytelnienie = opatrzenie odpowiednimi klauzulami PZGiK Inwentaryzacja powykonawcza 140

143 Możliwe formy potwierdzenia zakończenia pracy geodezyjnej: Uwierzytelnione dokumenty dla Zamawiającego, Kopia z kopii dokumentów dla Zamawiającego pozyskana z Operatu Technicznego przyjętego do PZGiK, Zaświadczenie wydane przez właściwy organ prowadzący PZGiK, Kopia z protokołu pozytywnej weryfikacji Operatu Technicznego. Inwentaryzacja powykonawcza 143
