1 1. Skopiować folder Cyclone_Balicka z katalogu wymiana do swojego katalogu na dysku D:\student\ 2. Wykonać szkic rozmieszczenia punktów (vertexów) w programie paint, punkty nanieść na zdjęcie IMG Dodanie bazy danych uruchomić program Cyclone Navigator Wybrać serwer P-136-numer (unshared) Prawy przycisk myszy -> wybrać database wybrać przycisk add (1) w polu database name wpisać nazwę swojego katalogu założonego na dysku D (2) wybrać ścieżkę do lokalizacji pliku bazy danych (plik Balicka.imp) (3)

2 Zaznaczyć w Configure database swoje nazwisko 4. Ustawienia bazy danych

3 Ustawic ścieżki takie jak zaznaczono w czerwonym prostokącie, po zmianie zaakceptować przyciskiem apply.

4 5. Baza danych Baza danych zawiera 3 scan world, każdy scan world zawiera chmurę punktów z jednego stanowiska, operacje na chmurze punktów wykonujemy w folderze model space.

5 czynność należy wykonać dla każdego scan world

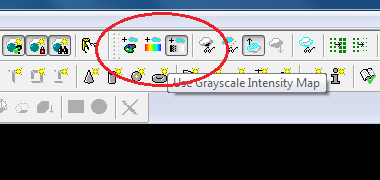

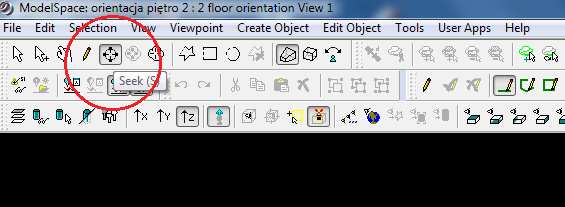

6 6. Podstawowe opcje programu Cyclone Paleta podstawowa wybór jednego punktu opcja pick mode 2. wybór wielu punktów 3. nawigacja chmurą punktów (zoom/ obróć/ przesuń) zoom wciśnięty scroll myszki obróć lewy przycisk myszki przesuń prawy przycisk myszki 4. wstawienie środka obrotu 9pozwala na dokładny zoom do miejsca wstawienia środka obrotu) wygaszenie chmury ustawienie gęstości wyświetlania chmury ustawienie koloru chmury punktów

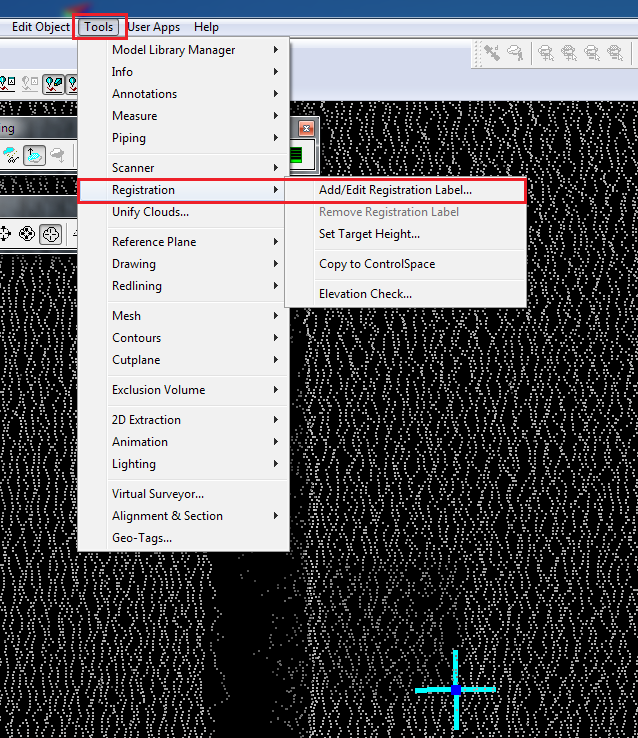

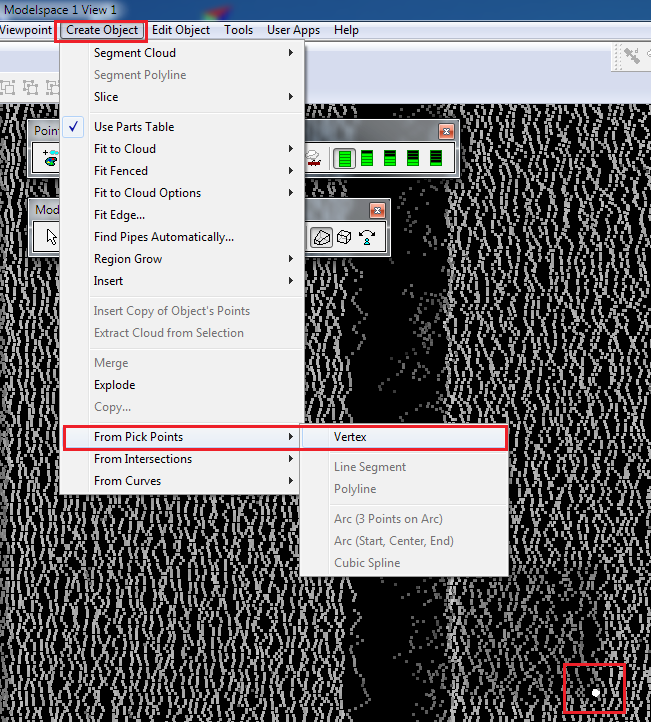

7 ogrodzenia ustawienia widoków 6. Wstawianie vertexów (należy wstawić 8 vertexów, min. 4 vertexy wspólne (ten sam punkt zaznaczyć na wszystkich skanach) pomiędzy kolejnymi skanami należy zachować taka samą numerację na każdym kolejnym skanie dla punktów odpowiadających sobie. (1) Zaznaczamy jeden punkt (paleta podstawowa, opcja pick mode)miejsce gdzie chcemy wstawić vertex, punkt musi być jednoznacznie identyfikowalny na kolejnym skanie, następnie: (2) (3) Kolejno do wstawionego vertexu dodajemy numerację: (na każdym skanie)

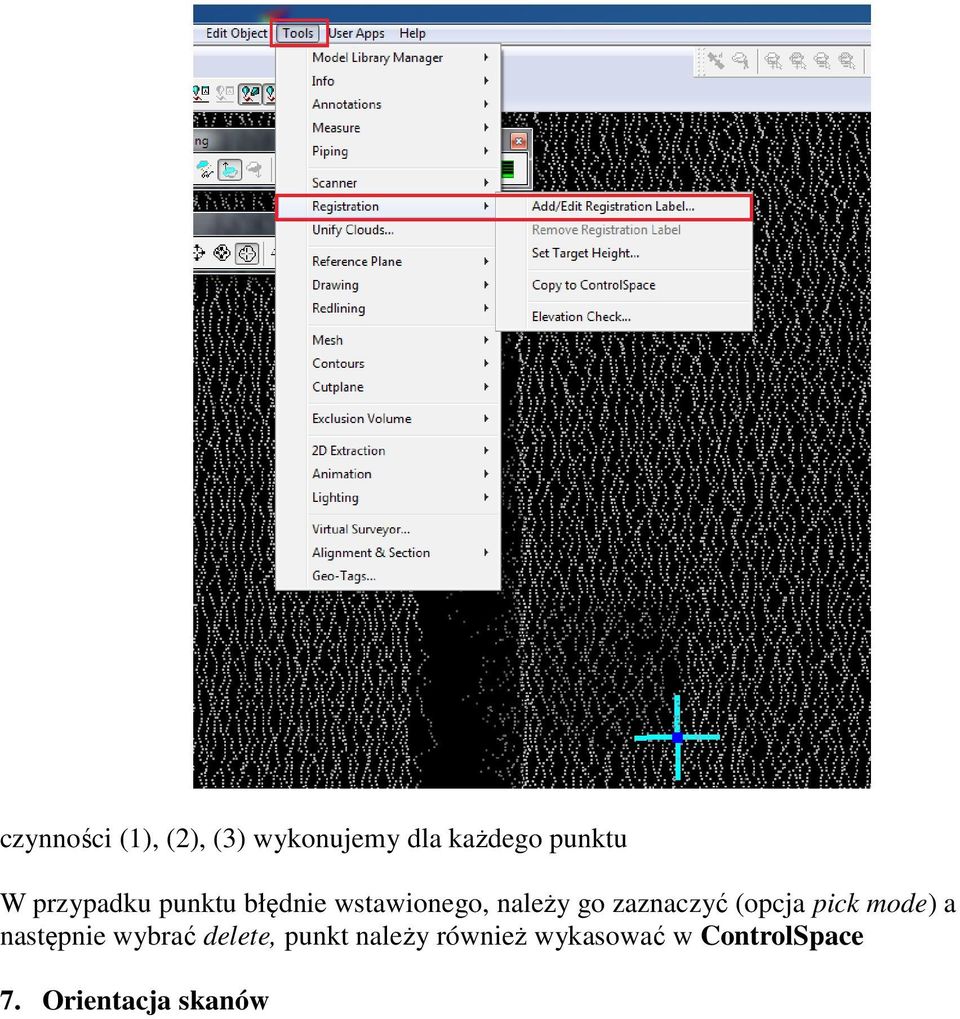

8 czynności (1), (2), (3) wykonujemy dla każdego punktu W przypadku punktu błędnie wstawionego, należy go zaznaczyć (opcja pick mode) a następnie wybrać delete, punkt należy również wykasować w ControlSpace 7. Orientacja skanów

9 Dodajemy scan world, wybieramy z listy 3 scan world

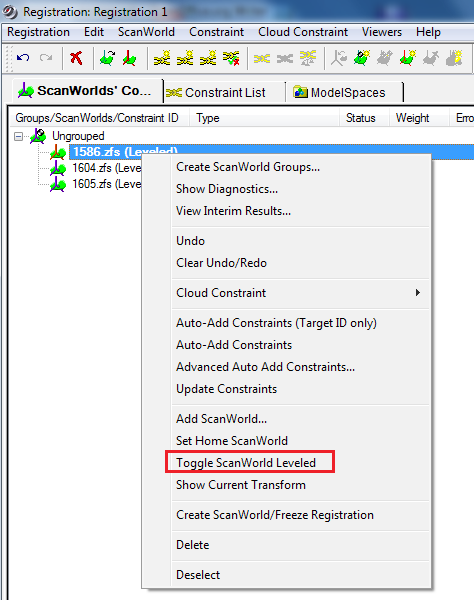

10 oznaczamy skany jako spoziomowane (Toggle ScanWorld Leveled) Wprowadzamy powiązania pomiędzy scanworld

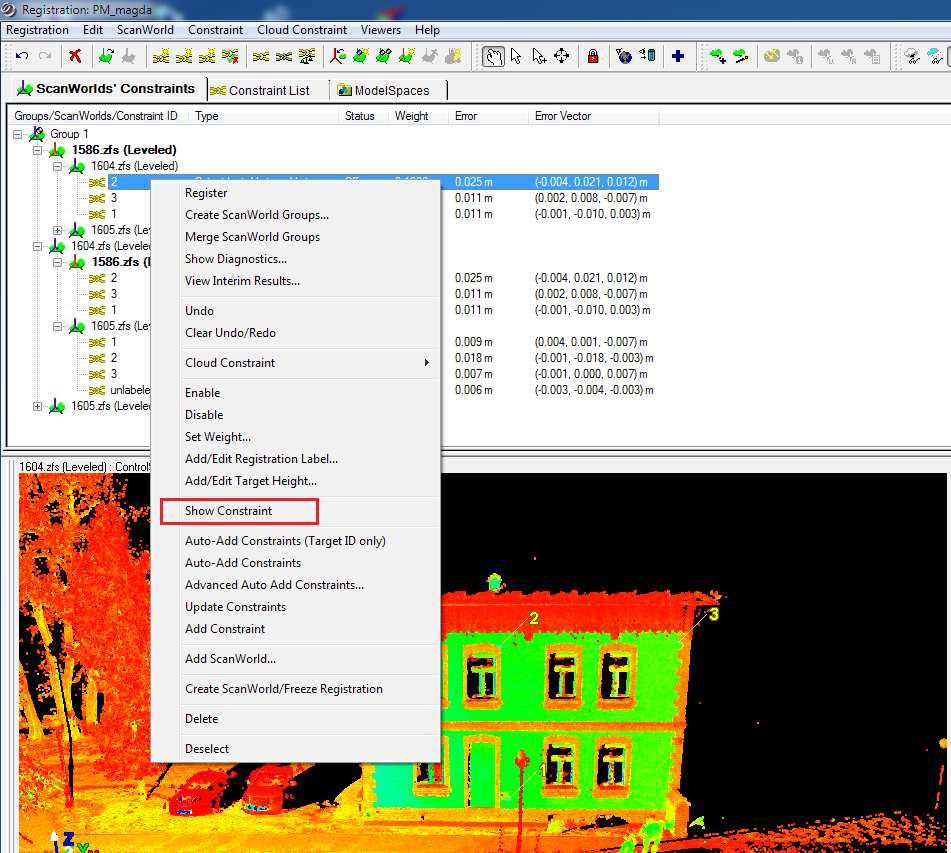

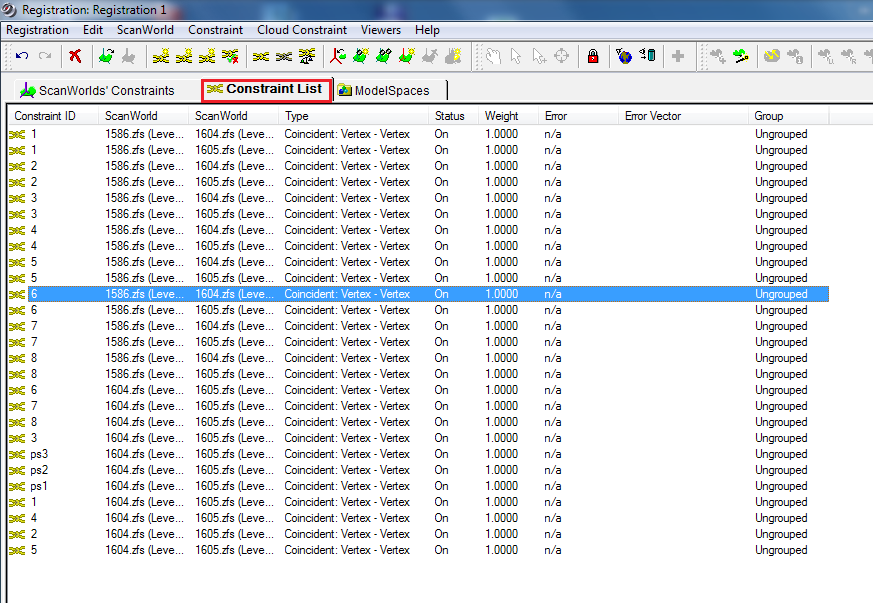

11 Wyświetlamy powiązania: Wykonujemy orientację:

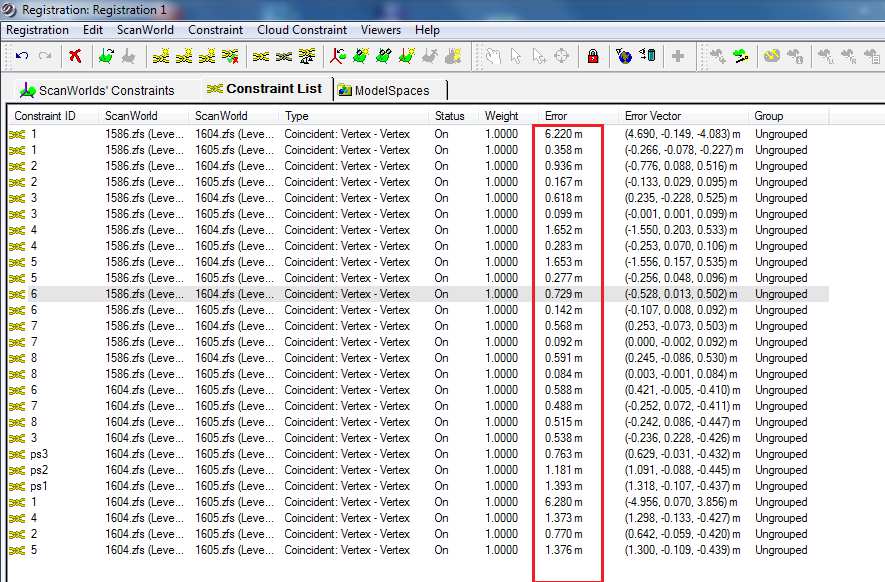

12 Po wykonaniu orientacji, na poszczególnych powiązaniach pojawiły się błędy: istnieje możliwość manipulowania błędami na połączeniach: wyłączenie powiązania obarczonego dużym błędem

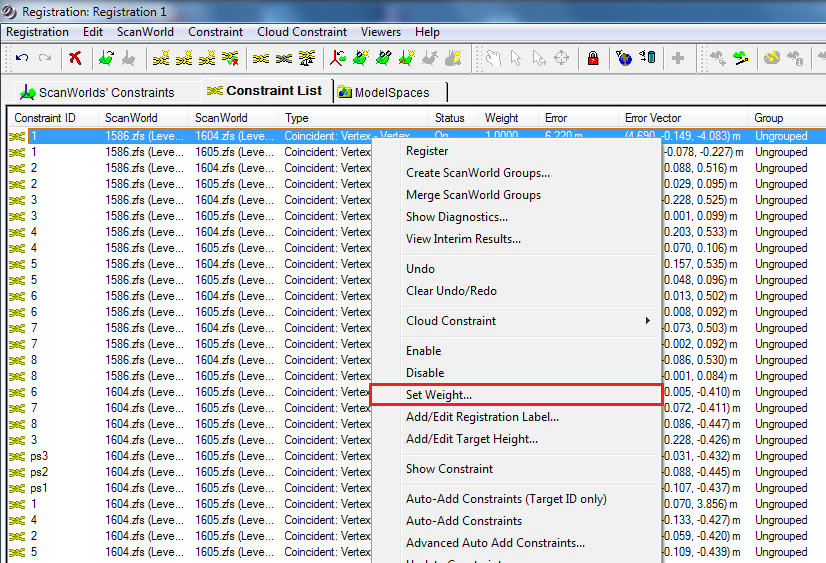

13 zmiana wagi dla połączenia obarczonego dużym błędem Po każdej zmianie (wyłaczenie powiązania/ zmiana wagi) należy ponownie przeliczyć orientację registration register

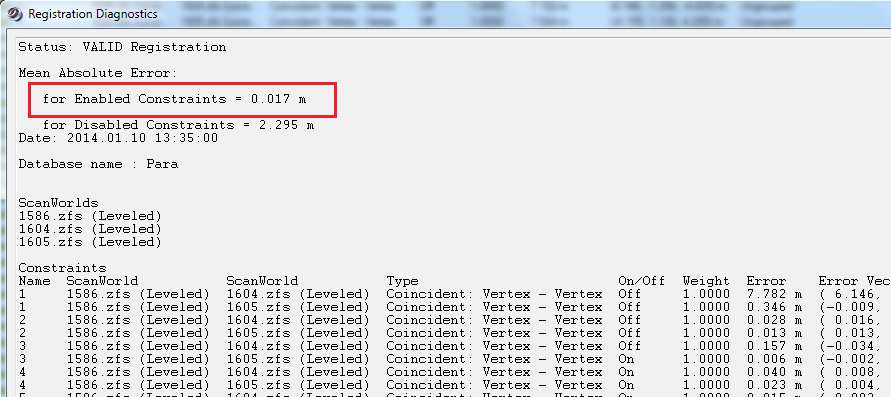

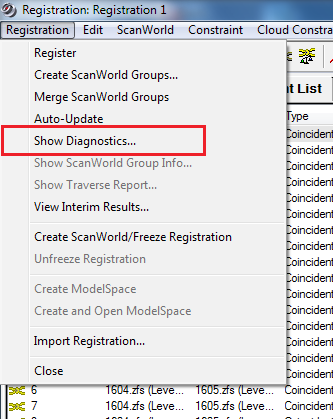

14 Podgląd chmur punktów w module orientacja Raport z orientacji Orientację należy wykonać z błędem średnim nie większym niż 0,01m

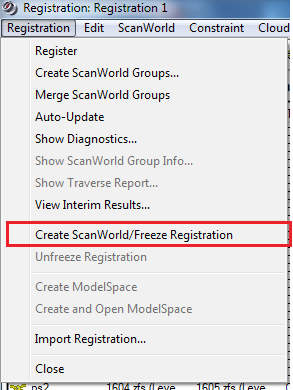

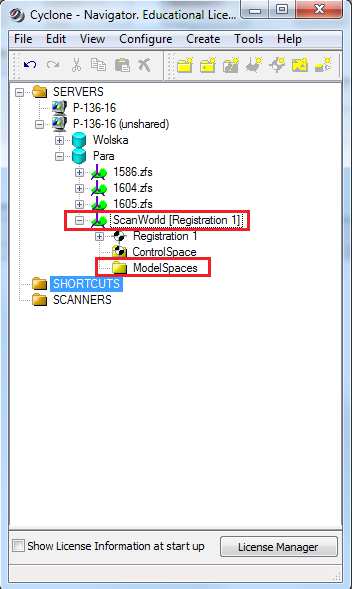

15 Zamrożenie (zakończenie) rejestracji Utworzenie ModelSpace

16 Podgląd zorientowanej chmury punktów :w ModelSpace:

17

18

19 8. Czyszczenie chmury punktów Otwieramy zorientowaną chmurę punktów w scan world utworzonym w rejestracji Zaznaczamy funkcją ogrodzenia (fence) szum pomiarowy:

20 następnie wybieramy opcję: Opcję zaznaczenie możemy również wybrać z menu podręcznego:

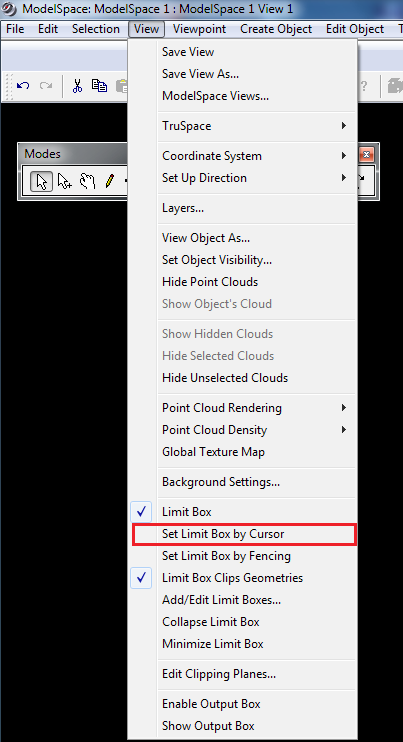

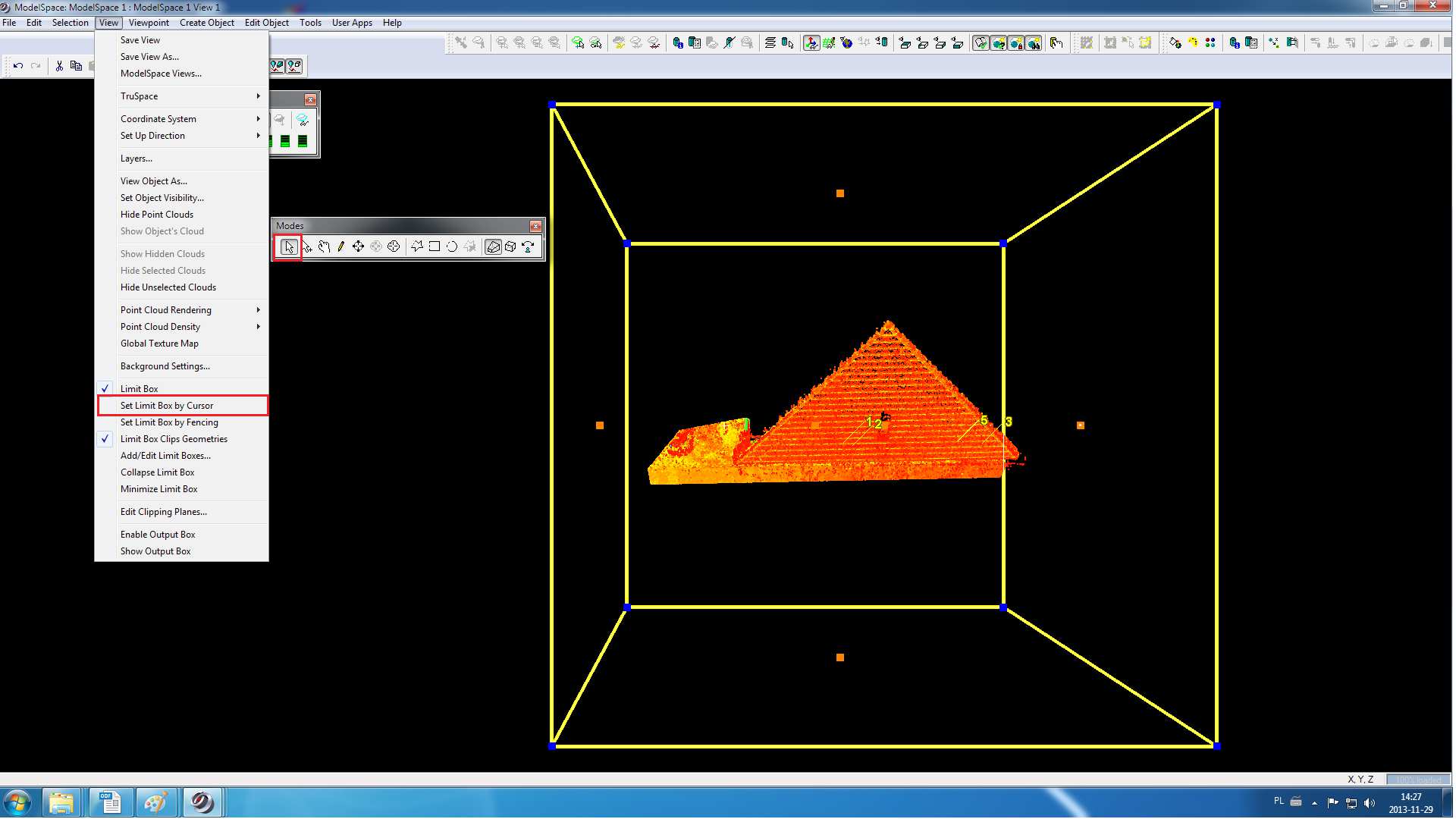

21 Wybrany szum pomiarowy zostaje podświetlony, wybieramy delete. W ten sposób czyścimy kolejne fragmenty chmury punktów. add inside fence zostanie usunięta chmura wewnątrz ogrodzenia add outside fence zostanie usunięta chmura na zewnątrz ogrodzenia Funkcja Limit Box, umożliwia ograniczenie wyświetlania chmury punktów: ustawiamy ortogonalny widok chmury punktów wstawiamy limit box

22 zaznaczamy limit box poprzez wskazanie (pick mode) zmieniamy wielkość limit boxa

23 Po właściwym ustawieniu limit box należy go odznaczyć (selection -> deselect), kolejno czyśmy fragmenty chmury punktów korzystając z omówionych funkcji 9. Wykonanie unifikacji chmury punktów ( ScanWorld ModelSpace)

24

25 10. Eksport chmury punktów (po unifikacji) do formatu.pts 11. Import chmury punktów do programu Bentley Microstation V8i select series (proszę wybrać z menu start) zakładamy nowy plik Seed 3D

26 Dołączamy chmurę punktów Wybieramy plik z rozszerzeniem.pod, Korzystając z funkcji programu Microstation rysujemy elementy elewacji. Eksportujemy rysunek do formau.dgn 2D
