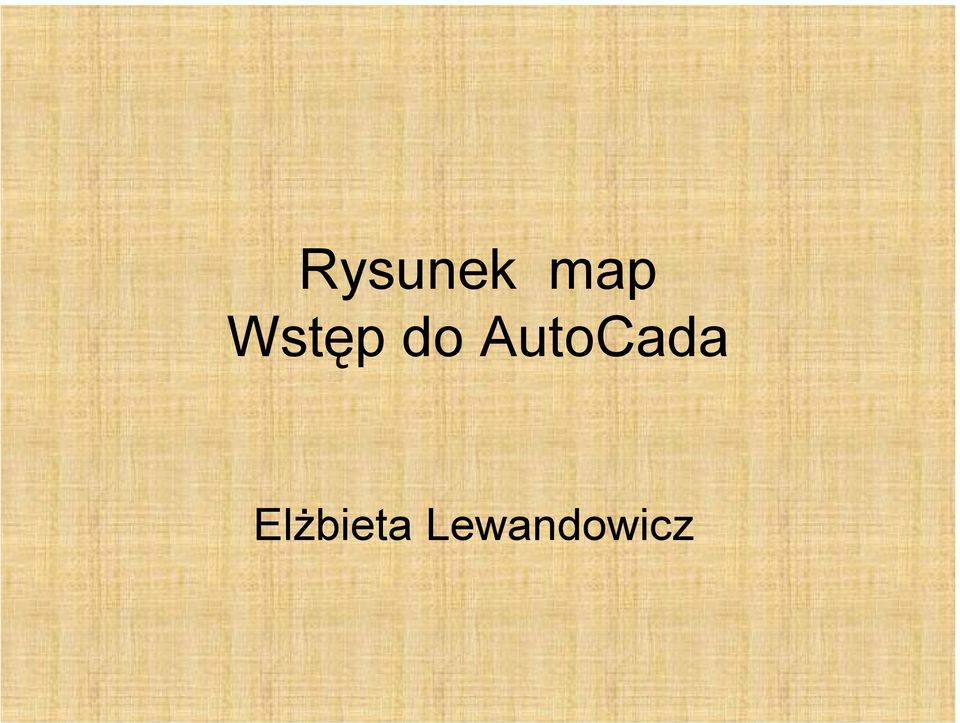

Rysunek map Wstęp do AutoCada. Elżbieta Lewandowicz
|
|
|
- Witold Milewski
- 10 lat temu
- Przeglądów:
Transkrypt
1 Rysunek map Wstęp do AutoCada Elżbieta Lewandowicz
2 Ustawienia szablonu rysunkowego Kreator ustawień jednostki : liniowe, kątowe, zwrot kąta granice rysunku
3 Przykład organizacji rys. Kreator ustawień: Jednostki miary Miarę kąta stopnie, grady Zwrot kąta (zgodny lub przeciwny z ruchem wskazówek zegara) obszar np m x 600 m (obszar określa granice rysunku)
4 Standardowe okno pasek menu Standardowy pasek narzędzi sek narzędzi rysuj: ia, prosta, multilinia, ilinia, wielokąt, stokąt, Łuk, okrąg, ajn, elipsa,blok, punkt, ion, kreskuj, tekst,... sek możliwych ian w rysunku: maż, kopiuj, lustro, tro, odsuń, szyk, esuń obróć, zmiń lę, rozciągnij, edłuż, utnij, wydłuż, erwij, fazuj, okrąglij rozbij, Układ współrzędnych Obszar graficzny kursor pasek przewijania ia poleceń sek stanu Pomoce rysunkowe: skok, siatka, orto, biegun, obiekt,
5 Okna programu Okna programu: Obszar graficzny, pasek menu, pasek narzędzi standardowy pasek narzędzi rysuj, menu ekranowe, pasek przewijania, linia poleceń, pasek stanu układ współrzędnych, ruchome paski narzędzi, kursor (menu kursora - prawy przycisk myszy)
6 Polecenia: można wywołać z paska menu, paska narzędzi lub z linii poleceń paska menu, paska narzędzi menu kursora, linii poleceń
7 EDYCJA RYSUNKU OBIEKTY RYSUNKOWE: punkt {Format: styl punktu} linia multilinia (mlinia) polilinia okrąg luk elipsa prostokąt wielobok foremny (wielobok) splajn szkic (szkicuj), zbiór linii lub polilinia kreskowanie (gkreskuj) wypelnienie (wypełnij) tekst Obiekty rysunkowe zapisane są w bazie rysunku. Mamy możliwość podglądu informacji o obiekcie. Polecenie : lista (1 obiekt) Polecenie: dlista (wszystkie obiekty rysunku)
8 Obiekt rysunkowy i jego zapisy w bazie graficznej y uzyskać informacje o obiekcie można w
9 Możliwości zmian cech obiektu Wywołanie polecenia z paska menu: Zmiana, Cechy rysunkowego pisanie polecenie linii poleceń: lecenie: cechy
10 Uzyskiwanie danych geometrycznych o obiekcie Polecenie: zapytania pozwala automatycznie uzyskać informacje o odległości, polu powierzchni i innych parametrach obiektów rysunkowych
11 Zarządzanie widokiem ekranu idok : zooom (okno) szybki, poprzedni.. wszystko zakres, Ustalenie widoczności dodatkowych pasków narzędzi
12 POMOCE RYSUNKOWE Skok, siatka, orto, biegun, obiekt, śledzenie obiekt : lokalizacja względem obiektu (przyciąganie) 1. koniec (koniec linii), 2. Symetria (środek linii), 3. Bliski (dociągnięcie do linii) 4. Centrum (np..środek koła) 5. Punkt (przyciągnięcie do punktu) 6. kwadrant, 7. punkt przecięcia, 8. przedłużenie, 9. prostopadły, 10.styczny, 11.równoległy,...
13 Narzędzia do zmiany rysunku PRZESUŃ WYMAŻ OBRÓT KOPIUJ ROZCIĄGNIJ LUSTRO PRZEDŁUŻ ODSUŃ UTNIJ SZYK WYDŁUŻ FAZUJ PRZERWIJ ZAOKRĄGL
14 Organizacja rysunku tworzenie warstw rysunkowych, definiowanie stylów tekstów, definiowanie stylów linii definiowanie symboli jako bloków
15 RYSUNEK WARSTWOWY edycja warstw zarządzanie warstwami przenoszenie obiektu na warstwy informacja o warstwach
16 Punkt rysujemy podając współrzędne punktu lub wskazując kursorem położenie punktu na polu graficznym Rysuj linie Mamy kilka sposobów rysowania linii Podając współrzędne punktu początkowego i końcowego linii Podając punkt początkowy linii i przyrosty dx i dy Podając punkt początkowy linii kierunek myszką i odległośc z klawiatury Podając punkt początkowy linii długość lini znak < i kąt nachylenia linii Polecenie: _line Określ pierwszy punkt: , Określ następny punkt lub Określ następny punkt lub [Zamknij/Cofaj]: Polecenie: _line Określ pierwszy punkt: , Określ następny punkt lub Określ następny punkt lub [Cofaj]:
![początkowy linii po @ długość lini znak < i kąt nachylenia linii Polecenie: _line Określ pierwszy punkt: 78389.29,23581.21 Określ następny punkt lub [Cofaj]: @25.32,36.](/docs-images/42/3027851/images/page_16.jpg "92 Określ następny punkt lub [Zamknij/Cofaj]: Polecenie: _line Określ pierwszy punkt: 63639.39,24928.05 Określ następny punkt lub [Cofaj]: @34.21<29.")
(opracował Wojciech Korzybski)
Program AutoCAD - etap podstawowy 2D (opracował Wojciech Korzybski) 1. Ekran AutoCAD a i komunikacja z programem, przykładowe pliki rysunkowe - możliwości programu AutoCAD 2000. 2. Podstawy obsługi programu
Szczegółowy program szkolenia:
Szczegółowy program szkolenia: TEMATYKA ILOŚĆ GODZIN LEKCYJNYCH WYKŁAD (TEORIA) ILOŚĆ GODZIN LEKCYJNYCH ĆWICZENIA (PRAKTYKA) AutoCAD (32h) 7 25 Elementy ekranu AutoCAD, dostosowanie pasków narzędzi, menu
KGGiBM GRAFIKA INŻYNIERSKA Rok III, sem. VI, sem IV SN WILiŚ Rok akademicki 2011/2012
Rysowanie precyzyjne 7 W ćwiczeniu tym pokazane zostaną wybrane techniki bardzo dokładnego rysowania obiektów w programie AutoCAD 2012, między innymi wykorzystanie punktów charakterystycznych. Narysować
Rysowanie precyzyjne. Polecenie:
7 Rysowanie precyzyjne W ćwiczeniu tym pokazane zostaną różne techniki bardzo dokładnego rysowania obiektów w programie AutoCAD 2010, między innymi wykorzystanie punktów charakterystycznych. Z uwagi na
Instrukcje do przedmiotu Komputerowe wspomaganie prac inżynierskich. Opracowała: Dr inż. Joanna Bartnicka
Instrukcje do przedmiotu Komputerowe wspomaganie prac inżynierskich Opracowała: Dr inż. Joanna Bartnicka Instrukcja I Temat laboratorium: PODSTAWY KOMPUTEROWEGO ZAPISU KONSTRUKCJI Z ZASTOSOWANIEM PROGRAMU
O czym należy pamiętać?
O czym należy pamiętać? Podczas pracy na płaszczyźnie możliwe jest wprowadzanie współrzędnych punktów w następujących układach: - układ współrzędnych kartezjańskich: x, y służy do rysowania odcinków o
Księgarnia PWN: Andrzej Jaskulski - AutoCAD 2010/LT Podstawy projektowania parametrycznego i nieparametrycznego
Księgarnia PWN: Andrzej Jaskulski - AutoCAD 2010/LT2010+. Podstawy projektowania parametrycznego i nieparametrycznego Spis treści 1. Koncepcja i zawartość podręcznika...11 1.1. Zawartość programowa...11
Spis treści CZĘŚĆ I. NIEPARAMETRYCZNE PROJEKTOWANIE 2D...31
Spis treści 1. Koncepcja i zawartość podręcznika...13 1.1. Zawartość programowa...13 1.2. Zakładany efekt i metodyka szkolenia...14 1.3. Przeznaczenie...14 1.4. Autor...14 1.4.1. Blog...15 1.4.2. Kanał
4.2. ELIPSA. 1. W linii statusowej włączamy siatkę i skok, które ułatwią rysowanie:
4.2. ELIPSA 1. W linii statusowej włączamy siatkę i skok, które ułatwią rysowanie: 2. Rysujemy Elipsę (_Ellipse) zaczynając w dowolnym punkcie, koniec osi definiujemy np. za pomocą współrzędnych względnych
4.2. ELIPSA. 1. W linii statusowej włączamy siatkę i skok, które ułatwią rysowanie:
4.2. ELIPSA 1. W linii statusowej włączamy siatkę i skok, które ułatwią rysowanie: 2. Rysujemy Elipsę (_Ellipse) zaczynając w dowolnym punkcie, koniec osi definiujemy np. za pomocą współrzędnych względnych
AUTOCAD MIERZENIE I PODZIAŁ
AUTOCAD MIERZENIE I PODZIAŁ Czasami konieczne jest rozmieszczenie na obiekcie punktów lub bloków, w równych odstępach. Na przykład, moŝe zachodzić konieczność zlokalizowania na obiekcie punktów oddalonych
Moduł Grafika komputerowa i multimedia 312[01].S2. Ćwiczenia Podstawy programu Autocad 2011 Prosta
![Moduł Grafika komputerowa i multimedia 312[01].S2. Ćwiczenia Podstawy programu Autocad 2011 Prosta](/thumbs/24/3028032.jpg "Moduł Grafika komputerowa i multimedia 312[01].S2. Ćwiczenia Podstawy programu Autocad 2011 Prosta")
Moduł Grafika komputerowa i multimedia 312[01].S2 Ćwiczenia Podstawy programu Autocad 2011 Prosta Opracowanie: mgr inż. Aleksandra Miętus na podstawie książki Autocad 2000 ćwiczenia praktyczne. wyd. Helion
Wstęp Pierwsze kroki Pierwszy rysunek Podstawowe obiekty Współrzędne punktów Oglądanie rysunku...
Wstęp... 5 Pierwsze kroki... 7 Pierwszy rysunek... 15 Podstawowe obiekty... 23 Współrzędne punktów... 49 Oglądanie rysunku... 69 Punkty charakterystyczne... 83 System pomocy... 95 Modyfikacje obiektów...
TWORZENIE OBIEKTÓW GRAFICZNYCH
R O Z D Z I A Ł 2 TWORZENIE OBIEKTÓW GRAFICZNYCH Rozdział ten poświęcony będzie dokładnemu wyjaśnieniu, w jaki sposób działają polecenia służące do rysowania różnych obiektów oraz jak z nich korzystać.
Wprowadzenie do rysowania w 3D. Praca w środowisku 3D
Wprowadzenie do rysowania w 3D 13 Praca w środowisku 3D Pierwszym krokiem niezbędnym do rozpoczęcia pracy w środowisku 3D programu AutoCad 2010 jest wybór odpowiedniego obszaru roboczego. Można tego dokonać
- biegunowy(kołowy) - kursor wykonuje skok w kierunku tymczasowych linii konstrukcyjnych;
Ćwiczenie 2 I. Rysowanie precyzyjne Podczas tworzenia rysunków często jest potrzeba wskazania dokładnego punktu na rysunku. Program AutoCad proponuje nam wiele sposobów zwiększenia precyzji rysowania.
POZYSKIWANIE INFORMACJI Z AUTOCADa: ODLEG _DIST, POLE _AREA, ID (współrzędne), LISTA _LIST, STAN _STATUS, _TIME
POZYSKIWANIE INFORMACJI Z AUTOCADa: ODLEG _DIST, POLE _AREA, ID (współrzędne), LISTA _LIST, STAN _STATUS, _TIME Odległość ODLEG _DIST Użytkownik może szybko wyświetlić poniższe informacje dla dwóch punktów
GRAFIKA INŻYNIERSKA INSTRUKCJA PODSTAWOWE KOMENDY AUTOCADA - TRÓJKĄTY
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska GRAFIKA INŻYNIERSKA INSTRUKCJA PODSTAWOWE KOMENDY AUTOCADA - TRÓJKĄTY Prowadzący
Program szkolenia AutoCAD Poziom podstawowy i zaawansowany (zagadnienia pogrubione)
Program szkolenia AutoCAD Poziom podstawowy i zaawansowany (zagadnienia pogrubione) o Menu programu o Obszar modelu o Paski i palety narzędzi (wstążka) o Wiersz poleceo o Kursor Bezpieczeostwo rysunku,
Instrukcje do przedmiotu Komputerowe wspomaganie prac inżynierskich
Instrukcje do przedmiotu Komputerowe wspomaganie prac inżynierskich Opracowała: Dr inż. Joanna Bartnicka Instrukcja I Temat laboratorium: PRZEGLĄD ZASAD I ICH ZASTOSOWANIE W KOMPUTEROWYM ZAPISIE KONSTRUKCJI
AutoCAD projektowanie I poziom
PROGRAM SZKOLEŃ AutoCAD - program tworzony i rozpowszechniany przez firmę Autodesk, wykorzystywanym do dwuwymiarowego (D) i trójwymiarowego (3D) komputerowego wspomagania projektowania. Obecnie AutoCAD
4.3 WITRAś. 1. UŜywając polecenia Linia (_Line) narysować odcinek, podając jako punkt początkowy współrzędną 90,-300 i punkt końcowy 90,55.
4.3 WITRAś 1. UŜywając polecenia Linia (_Line) narysować odcinek, podając jako punkt początkowy współrzędną 90,-300 i punkt końcowy 90,55. 2. Narysować głowicę słupa, rozpoczynając od narysowania górnego
wybierając ikonę z paska narzędziowego Zmień wybierając pozycję Kopiuj z górnego menu rozwijanego Modyfikuj
Modyfikacja obiektów Kopiowanie Kopiowanie polega na powielaniu wskazanego elementu lub elementów i umieszczeniu go (lub ich) w innym miejscu na rysunku. Zastosowanie tej operacji pozwala w szybki sposób
Cele: edycja i modyfikacja obiektów w programie AutoCAD. Stosowanie poleceń: SKALA, FAZUJ, ZAOKRĄGL. KORZYSTANIE Z UCHWYTÓW.
MODYFIKACJA, EDYCJA OBIEKTÓW w programie AUTOCAD Polecenia: Część 2: SKALA, FAZUJ, ZAOKRĄGL. Uchwyty. Cele: edycja i modyfikacja obiektów Cele: edycja i modyfikacja obiektów w programie AutoCAD. Stosowanie
PROGRAM NAUCZANIA. I. Wymagania wstępne dla uczestników. Kursu Projektowanie z wykorzystaniem Auto-Cad
PROGRAM NAUCZANIA Kursu Projektowanie z wykorzystaniem Auto-Cad Obejmującego 80 godzin zajęć realizowanych metodą wykładu, ćwiczeń praktycznych i pokazu z wyjaśnieniem. Program podzielony jest na dwa stopnie
tak jak jest to przedstawione na rysunku powyżej (pierwszy etap ćwiczenia)
6 Modyfikacja obiektów Kopiowanie Kopiowanie polega na powielaniu wskazanego elementu lub elementów i umieszczeniu go (lub ich) w innym miejscu na rysunku. Zastosowanie tej operacji pozwala w szybki sposób
RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z DRABINĄ I KOMINEM W 2D
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska INSTRUKCJA KOMPUTEROWA z Rysunku technicznego i geometrii wykreślnej RYSUNEK TECHNICZNY
Tworzenie nowego rysunku Bezpośrednio po uruchomieniu programu zostanie otwarte okno kreatora Nowego Rysunku.
1 Spis treści Ćwiczenie 1...3 Tworzenie nowego rysunku...3 Ustawienia Siatki i Skoku...4 Tworzenie rysunku płaskiego...5 Tworzenie modeli 3D...6 Zmiana Układu Współrzędnych...7 Tworzenie rysunku płaskiego...8
Wymazać wskazane obiekty?
Ćwiczenie nr 5 i 6 Modyfikacja elementów. Modyfikacja obiektów graficznych Zaletą programu AutoCAD są polecenia edycyjne, wśród których można wyróżnić przekształcenia geometryczne realizujące matematyczne
11.3 Definiowanie granic obszaru przeznaczonego do kreskowania
Auto CAD 14 11-1 11. Kreskowanie. 11.1 Wstęp Aby wywołać polecenie BHATCH, wybierz HATCH z paska narzędzi Draw. Po wywołaniu polecenia wyświetlane jest okno narzędziowe Boundary Hatch. Żeby narysować obiekt
1. Wybierz polecenie rysowania linii, np. poprzez kliknięcie ikony W wierszu poleceń pojawi się pytanie o punkt początkowy rysowanej linii:
Uruchom program AutoCAD 2012. Utwórz nowy plik wykorzystując szablon acadiso.dwt. 2 Linia Odcinek linii prostej jest jednym z podstawowych elementów wykorzystywanych podczas tworzenia rysunku. Funkcję
Następnie zdefiniujemy utworzony szkic jako blok, wybieramy zatem jak poniżej
Zadanie 1 Wykorzystanie opcji Blok, Podziel oraz Zmierz Funkcja Blok umożliwia zdefiniowanie dowolnego złożonego elementu rysunkowego jako nowy blok a następnie wykorzystanie go wielokrotnie w tworzonym
Materiały pomocnicze z programu AutoCAD 2014.
Materiały pomocnicze z programu AutoCAD 2014. Poniżej przedstawiony zostanie przykładowy rysunek wykonany w programie AutoCAD 2014. Po uruchomieniu programu należy otworzyć szablon KKM, w którym znajdują
RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z KOMINEM W 3D
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA Rok akad. 2011/2012 Semestr
Ćwiczenie 3: Rysowanie obiektów w programie AutoCAD 2010
Ćwiczenie 3: Rysowanie obiektów w programie AutoCAD 2010 1 Przeznaczone dla: nowych użytkowników programu AutoCAD Wymagania wstępne: brak Czas wymagany do wykonania: 15 minut W tym ćwiczeniu Lekcje zawarte
AutoCAD 2007. Pierwsze kroki
IDZ DO PRZYK ADOWY ROZDZIA KATALOG KSI EK ZAMÓW DRUKOWANY KATALOG Wydawnictwo Helion ul. Koœciuszki 1c 44-100 Gliwice tel. 032 230 98 63 e-mail: helion@helion.pl TWÓJ KOSZYK CENNIK I INFORMACJE ZAMÓW INFORMACJE
Auto CAD 14 5-1. Punkt przecięcia się obiektów
Auto CAD 14 5-1 5. Punkty charakterystyczne obiektów. 5.1 Wstęp Obiekty AutoCAD-a mają punkty charakterystyczne. Rodzaj punktów charakterystycznych zależy od typu obiektu. Przykładowo punktami charakterystycznymi
Polecenie LUSTRO _MIRROR Lustro Pasek narzędzi: Menu: Klawiatura: UWAGA
Polecenie LUSTRO _MIRROR Symetria osiowa obiektów względem dowolnej osi. Otrzymane obiekty są odbiciem oryginałów. Lustro Pasek narzędzi: Zmiana > Lustro; Menu: Zmiana > Lustro; Klawiatura: LUSTRO, _MIRROR
Księgarnia PWN: Andrzej Jaskulski - AutoCAD 2009/LT Od autora... 15
Księgarnia PWN: Andrzej Jaskulski - AutoCAD 2009/LT2009+ Spis treści 1. Od autora... 15 2. Zastosowane oznaczenia... 17 2.1. Oznaczenia podstawowe... 17 2.2. Sposoby wydawania poleceń... 18 2.2.1. Wstążka...
2. Korzystając z ikony Warstwy stwórz nowe warstwy według podanego schematu:
Modyfikacja obiektów kreskowanie 8 Polecenie: Korzystając z warstw narysuj przedstawiony poniżej na rysunku (a) obiekt (dwa współśrodkowe okręgi o promieniach R 1 = 15 i R 2 = 35, pięciokąt o boku 25 jednostek
MODYFIKACJA, EDYCJA OBIEKTÓW W AUTOCADZie Polecenia: SKALA, FAZUJ, ZAOKRĄGL.
MODYFIKACJA, EDYCJA OBIEKTÓW W AUTOCADZie Polecenia: SKALA, FAZUJ, ZAOKRĄGL. SKALA _SCALE Polecenie SKALA pozwala na zmianę wielkości narysowanych obiektów. Skalowanie obiektów dokonywane jest przy użyciu
INTERsoft-IntelliCAD
INTERsoft-IntelliCAD Wydawca INTERsoft Sp. z o.o. ul. Sienkiewicza 85/87 90-057 Łódź Internet: www.intersoft.pl e-mail: intersoft@interoft.pl Łódź 2007 Prawa Autorskie Zwracamy uwagę na to, że stosowane
Spis treści: Wprowadzenie Wiadomości podstawowe Praca w programie INTERsoft-IntelliCAD Ustawienia programu Oglądanie rysunku 143 Właściwości 166
Spis treści: Wprowadzenie 19 Czym jest INTERsoft-IntelliCAD 20 Dlaczego IntelliCAD od firmy INTERsoft? 20 Zestawienie funkcji INTERsoft-IntelliCAD-a z innymi programami CAD 20 Opis wersji programu 21 Nakładki
Zadanie 1. Wykorzystanie opcji Szyk wzdłuż ścieżki. Załóżmy że mamy obszar o wymiarach jak poniżej
Zadanie 1 Wykorzystanie opcji Szyk wzdłuż ścieżki Załóżmy że mamy obszar o wymiarach jak poniżej Załóżmy, że jest to krawędź obszaru, wzdłuż którego chcemy wysadzić rośliny (np. iglaki) w odległości 30
Obsługa mapy przy użyciu narzędzi nawigacji
Obsługa mapy przy użyciu narzędzi nawigacji Narzędzia do nawigacji znajdują się w lewym górnym rogu okna mapy. Przesuń w górę, dół, w lewo, w prawo- strzałki kierunkowe pozwalają przesuwać mapę w wybranym
AutoCAD laboratorium 5
AutoCAD laboratorium 5 Spis treści 1 SPRAWDZENIE WIADOMOŚCI Z POPRZEDNICH ZAJĘĆ... 3 Zad. 1. Narysuj kwadrat o boku 200, następnie:... 3 a) zaokrąglić dwa rogi (promień zaokrąglenia 50),... 3 b) sfazować
Układ scalony UL 1111
1 Układ scalony UL 1111 Punkty lutownicze prostokątne najczęściej wykorzystujemy do projektowania punktów lutowniczych na płytce drukowanej służące najczęściej do wlutowywania podstawek lub układów scalonych
Ćwiczenie nr 2 - Rysowanie precyzyjne
Ćwiczenie nr 2 - Rysowanie precyzyjne Materiały do kursu Skrypt CAD AutoCAD 2D strony: 37-46. Wprowadzenie Projektowanie wymaga budowania modelu geometrycznego zgodnie z określonymi wymiarami, a to narzuca
Ćwiczenie 4: Edycja obiektów
Ćwiczenie 4: Edycja obiektów Aplikacja ArcMap nadaje się do edycji danych równie dobrze jak do opracowywania map. W tym ćwiczeniu rozbudujesz drogę prowadzacą do lotniska łącząc jej przedłużenie z istniejącymi
Studia podyplomowe Informatyka Techniczna, IPEE PL, rok akad. 2006/07 Grafika Inżynierska - AutoCAD 1
Studia podyplomowe Informatyka Techniczna, IPEE PL, rok akad. 2006/07 Grafika Inżynierska - AutoCAD 1 Kolejność wykonywania poleceń dotyczących obiektu lub grupy obiektów 1. Zaczynamy od wprowadzenia polecenia.
Układy współrzędnych GUW, LUW Polecenie LUW
Układy współrzędnych GUW, LUW Polecenie LUW 1 Układy współrzędnych w AutoCAD Rysowanie i opis (2D) współrzędnych kartezjańskich: x, y współrzędnych biegunowych: r
1. Wprowadzenie. 1.1 Uruchamianie AutoCAD-a 14. 1.2 Ustawienia wprowadzające. Auto CAD 14 1-1. Aby uruchomić AutoCada 14 kliknij ikonę
Auto CAD 14 1-1 1. Wprowadzenie. 1.1 Uruchamianie AutoCAD-a 14 Aby uruchomić AutoCada 14 kliknij ikonę AutoCAD-a 14 można uruchomić również z menu Start Start Programy Autodesk Mechanical 3 AutoCAD R14
mgr inż. W. Witkowski Trójkąt (0,0). stopni odpowiednim cienkie Utwórz blok). W Zakładce Zdefiniuj atrybut.
Materiały pomocnicze do programu AutoCAD 2016 Tworzenie bloku na przykładzie znaku chropowatościi Trójkąt równoboczny opisany na okręgu o promieniu 1 (polecenie Wielobok) ) w punkcie (0,0). 5. Obrócenie
Ćwiczenie Tworzenie szkicu 3D z linii i splajnów. Rama fotela
Ćwiczenie 0.. Tworzenie szkicu 3D z linii i splajnów. Rama fotela Szkice 3D może być tworzony z zastosowaniem narzędzia do precyzyjnego wprowadzania współrzędnych. Tak utworzony szkic może być dalej modyfikowany
Spis treści. Kilka słów na dobry początek 7 Rozdział 1. Pierwsze kroki 11. Rozdział 2. Podstawowe narzędzia 27. Rozdział 3. Narzędzia edycji 117
AutoCAD 2007 i 2007 PL. Æwiczenia praktyczne Autor: Miros³aw Babiuch ISBN: 978-83-246-0934-5 Format: A5, stron: oko³o 270 Wydawnictwo Helion ul. Koœciuszki 1c 44-100 Gliwice tel. 032 230 98 63 e-mail:
Politechnika Krakowska im. Tadeusza Kościuszki. Karta przedmiotu. obowiązuje studentów rozpoczynających studia w roku akademickim 2018/2019
Politechnika Krakowska im. Tadeusza Kościuszki Karta przedmiotu Wydział Inżynierii Lądowej obowiązuje studentów rozpoczynających studia w roku akademickim 018/019 Kierunek studiów: Budownictwo Forma sudiów:
Języczek zamka typu Ostrołęka
Języczek zamka typu Ostrołęka Zagadnienia: 1. Rysowanie a) linie: - pojedyncza - styczna do dwóch okręgów - oś symetrii b) łuki c) okręgi d) praca na warstwach 2. Edycja: a) obracanie ( z kopiowaniem)
Politechnika Warszawska Wydział Mechatroniki Instytut Automatyki i Robotyki. Ćwiczenie laboratoryjne 1
Politechnika Warszawska Wydział Mechatroniki Instytut Automatyki i Robotyki Ćwiczenie laboratoryjne 1 Temat: Modelowanie krzywych 2D i 3D przy użyciu programu Autodesk Inventor 2009 Spis treści 1. Wprowadzenie...
Zakład Zarządzania Produkcją 2010 r. Materiały pomocnicze do zajęć laboratoryjnych z przedmiotu CAD
Materiały pomocnicze do zajęć laboratoryjnych z przedmiotu CAD 1 I. WPROWADZENIE Programy uŝytkowe CAD są narzędziami o wyjątkowo duŝych moŝliwościach. Szybkość i łatwość tworzenia oraz modyfikowania dokumentacji
Płaszczyzny, Obrót, Szyk
Płaszczyzny, Obrót, Szyk Zagadnienia. Szyk kołowy, tworzenie brył przez Obrót. Geometria odniesienia, Płaszczyzna. Wykonajmy model jak na rys. 1. Wykonanie korpusu pokrywki Rysunek 1. Model pokrywki (1)
AUTOCAD teoria i zadania z podstaw rysowania Rysowanie linii, prostej, półprostej, punktu, trasy, polilinii. Zadania geodezyjne.
AUTOCAD teoria i zadania z podstaw rysowania Rysowanie linii, prostej, półprostej, punktu, trasy, polilinii. Zadania geodezyjne. RYSOWANIE 2D Polecenie LINIA Polecenie LINIA tworzy linię, której punkty
9. Wymiarowanie. 9.1 Wstęp. 9.2 Opis funkcje wymiarowania. Auto CAD 14 9-1
Auto CAD 14 9-1 9. Wymiarowanie. 9.1 Wstęp Wymiarowanie elementów jest ważnym etapem tworzenia rysunku. Dzięki wymiarom wielkość elementów znajdujących się na rysunku zostaje jednoznacznie określona. 9.2
1. Dostosowanie paska narzędzi.
1. Dostosowanie paska narzędzi. 1.1. Wyświetlanie paska narzędzi Rysuj. Rys. 1. Pasek narzędzi Rysuj W celu wyświetlenia paska narzędzi Rysuj należy wybrać w menu: Widok Paski narzędzi Dostosuj... lub
Przed rozpoczęciem pracy otwórz nowy plik (Ctrl +N) wykorzystując szablon acadiso.dwt
Przed rozpoczęciem pracy otwórz nowy plik (Ctrl +N) wykorzystując szablon acadiso.dwt Zadanie: Utwórz szablon rysunkowy składający się z: - warstw - tabelki rysunkowej w postaci bloku (według wzoru poniżej)
Prostokąt. AutoCAD pozwala na szybkie rysowanie figur o czterech bokach prostokątów. Do tego celu służy funkcja Prostokąt. Funkcję tą można wywołać:
Prostokąt 5 AutoCAD pozwala na szybkie rysowanie figur o czterech bokach prostokątów. Do tego celu służy funkcja Prostokąt. Funkcję tą można wywołać: wybierając ikonę z paska narzędziowego wpisując nazwę
KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA
KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA Ćwiczenie 4 - Przygotowanie dokumentacji mechanicznej Celem ćwiczenia jest zapoznanie się z programem do tworzenia rysunków mechanicznych oraz wykonanie rysunków płyty
2.Toczenie 2 osie pliki płaskie
2.Toczenie 2 osie pliki płaskie W dalszej części materiałów omówiono krok po kroku tok postępowania przy programowaniu tokarek 2-osiowych, na plikach krawędziowych przy użyciu programu EdgeCAM. Dodatkowo
Inżynieria Materiałowa i Konstrukcja Urządzeń - Projekt
Inżynieria Materiałowa i Konstrukcja Urządzeń - Projekt Przygotowanie dokumentacji mechanicznej A9CAD Cel i zadania: Celem ćwiczenia jest zapoznanie się z programem do tworzenia rysunków mechanicznych
Spis wybranych poleceń programu kompas-3d
Usługi Informatyczne "SZANSA" - Gabriela Ciszyńska-Matuszek ul. Świerkowa 25, 43-305 Bielsko-Biała NIP 937-212-97-52 Spis wybranych poleceń programu kompas-3d www.kompas-3d.pl Widok OdświeŜenie ekranu
Opis ikon OPIS IKON. Ikony w pionowym pasku narzędzi: Ikony te używane są przy edycji mapy. ta ikona otwiera szereg kolejnych ikon, które pozwalają na
OPIS IKON Poniższa instrukcja opisuje ikony w programie Agrinavia Map. Funkcje związane z poszczególnymi ikonami, można również uruchomić korzystając z paska narzędzi. Ikony w pionowym pasku narzędzi:
Rys.1. Uaktywnianie pasków narzędzi. żądanych pasków narzędziowych. a) Modelowanie części: (standardowo widoczny po prawej stronie Przeglądarki MDT)
Procesy i techniki produkcyjne Instytut Informatyki i Zarządzania Produkcją Wydział Mechaniczny Ćwiczenie 3 (1) Zasady budowy bibliotek parametrycznych Cel ćwiczenia: Celem tego zestawu ćwiczeń 3.1, 3.2
ĆWICZENIA LABORATORYJNE Z GRAFIKI INŻYNIERSKIEJ W PROGRAMIE AUTOCAD
2 AKADEMIA MORSKA SZCZECIN Wydział Inżynieryjno-Ekonomiczny Transportu Roman Rybak ĆWICZENIA LABORATORYJNE Z GRAFIKI INŻYNIERSKIEJ W PROGRAMIE AUTOCAD Wydanie drugie zmienione SZCZECIN 2014 2 Wstęp Współczesny
Ćwiczenie 3. I. Wymiarowanie
Ćwiczenie 3 I. Wymiarowanie AutoCAD oferuje duże możliwości wymiarowania rysunków, poniżej zostaną przedstawione podstawowe sposoby wymiarowania rysunku za pomocą różnych narzędzi. 1. WYMIAROWANIE LINIOWE
AutoCAD laboratorium 6
AutoCAD laboratorium 6 Spis treści 1 SPRAWDZENIE WIADOMOŚCI Z POPRZEDNICH ZAJĘĆ... 4 Zad. 1. Wczytaj 3 dowolne rodzaje linii, aby były widoczne w pasku rozwijalnym.... 4 Zad. 2. Utwórz dwie warstwy o nazwach
Komputerowe wspomaganie prac inżynierskich CAx
Komputerowe wspomaganie prac inżynierskich CAx Dariusz Skibicki Podręcznik wykonany w ramach projektu POKL.04.01.01-00- 013/09 Inżynieria biomedyczna kierunek przyszłości WYDZIAŁ INŻYNIERII MECHANICZNEJ
INSTRUKCJA DO ĆWICZENIA NR 3. Lokalny układ współrzędnych oraz sposoby jego modyfikacji. Plecenie kreskuj i wypełnij.
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska kierunek studiów: Budownictwo st. stacjonarne INSTRUKCJA DO ĆWICZENIA NR 3 Temat ćwiczenia: Lokalny układ współrzędnych oraz sposoby
Przykład 1 wałek MegaCAD 2005 2D przykład 1 Jest to prosty rysunek wałka z wymiarowaniem. Założenia: 1) Rysunek z branży mechanicznej; 2) Opracowanie w odpowiednim systemie warstw i grup; Wykonanie 1)
Konspekt szkolenia z obsługi programu 14h: ArCADia IntelliCAD
Konspekt szkolenia z obsługi programu 14h: ArCADia IntelliCAD Dzień 1 Kierowany do osób znających środowisko komputerowe, będących inŝynierami, technikami, kreślarzami uczestniczącymi w fazie tworzenia
Cel ćwiczenia: Kreskowanie
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZENIA NR 3 Temat ćwiczenia: Polecenie kreskuj, wypełnij, polilinia multilinia. Wymiarowanie i opisywanie rysunków
Podstawowe informacje do wykonania ćwiczenia 1 i 2 Z Zapisu konstrukcji II przy użyciu programu AUTOCAD MECHANICAL 2012 PL
Podstawowe informacje do wykonania ćwiczenia 1 i 2 Z Zapisu konstrukcji II przy użyciu programu AUTOCAD MECHANICAL 2012 PL Celem ćwiczenia 1 jest poprawne odwzorowanie prostej części maszynowej, wymagającej
Wymiarowanie i teksty. Polecenie:
11 Wymiarowanie i teksty Polecenie: a) Utwórz nowy rysunek z pięcioma warstwami, dla każdej warstwy przyjmij inny, dowolny kolor oraz grubość linii. Następnie narysuj pokazaną na rysunku łamaną warstwie
Tworzenie bloku na przykładzie znaku chropowatości
Materiały pomocnicze do programu AutoCAD 2013 Kolor czerwony elementy pomocnicze, których nie rysujemy (narysowane dla przedstawienia wymiarów itp.). Kolor zielony elementy pomocnicze. Tworzenie bloku
Przewodnik Startowy 2018
Przewodnik Startowy 2018 SPIS TREŚCI WPROWADZENIE... 5 O programie Advance CAD... 5 Gdzie szukać informacji... 5 Korzystanie z pomocy online... 5 INSTALACJA... 6 Wymagania systemowe... 6 Uruchomienie
RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA Projekt instalacji c.o.
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska INSTRUKJA KOMPUTEROWA z Rysunku technicznego i geometrii wykreślnej RYSUNEK TEHNIZNY
AutoCAD 1. Otwieranie aplikacji AutoCAD 2011. AutoCAD 1
AutoCAD 1 Omówienie interfejsu programu AutoCAD (menu rozwijalne, paski przycisków, linia poleceń, linia informacyjna, obszar roboczy); rysowanie linii i okręgu; rysowanie precyzyjne z wykorzystaniem trybów
Celem ćwiczenia jest zapoznanie się z podstawowymi funkcjami i pojęciami związanymi ze środowiskiem AutoCAD 2012 w polskiej wersji językowej.
W przygotowaniu ćwiczeń wykorzystano m.in. następujące materiały: 1. Program AutoCAD 2012. 2. Graf J.: AutoCAD 14PL Ćwiczenia. Mikom 1998. 3. Kłosowski P., Grabowska A.: Obsługa programu AutoCAD 14 i 2000.
Kąt wskazanie kąta rozwarcia (wartości ujemne zmieniaj wygięcie łuku),
Ćwiczenie nr 3 i 4 Projektowanie elementów. Obiekty graficzne Model geometryczny budujemy przy pomocy obiektów zwanych prymitywami, które można podzielić na płaskie oraz przestrzenne. Obiekty płaskie to
Obsługa programu Paint. mgr Katarzyna Paliwoda
Obsługa programu Paint. mgr Katarzyna Paliwoda Podstawowo program mieści się w Systemie a dojście do niego odbywa się przez polecenia: Start- Wszystkie programy - Akcesoria - Paint. Program otwiera się
Narysujemy uszczelkę podobną do pokazanej na poniższym rysunku. Rys. 1
Narysujemy uszczelkę podobną do pokazanej na poniższym rysunku. Rys. 1 Jak zwykle, podczas otwierania nowego projektu, zaczynamy od ustawienia warstw. Poniższy rysunek pokazuje kolejne kroki potrzebne
1.3. Tworzenie obiektów 3D. Rysunek 1.2. Dostępne opcje podręcznego menu dla zaznaczonego obiektu
1. Edytor grafiki Draw 1.1. Okno programu Draw W bezpłatnym pakiecie OpenOffice zawarty jest program graficzny Draw (rysunek 1.1), wyposażony w liczne narzędzia do obróbki obiektów. Program możesz uruchomić,
Advance CAD 2016 SP1. W tym dokumencie opisano ulepszenia w programie Advance CAD 2016 z dodatkiem Service Pack 1. Co nowego w Advance CAD 2016 SP1
Advance CAD 2016 SP1 W tym dokumencie opisano ulepszenia w programie Advance CAD 2016 z dodatkiem Service Pack 1. Uwaga: Advance CAD 2016 Service Pack 1 jest zgodny z Windows 10. AKTUALNOŚCI 1: ZAIMPLEMENTOWANA
AutoCAD laboratorium 3
AutoCAD laboratorium 3 Spis treści UWAGA: PRZED ROZPOCZĘCIEM ZAJĘĆ PRZYWRÓĆ USTAWIENIA DOMYŚLNE PROGRAMU AUTOCAD.... 3 1 SPRAWDZENIE WIADOMOŚCI Z POPRZEDNICH ZAJĘĆ... 3 Zad. 1. Narysuj używając polecenia
Ćwiczenie nr 2 - Rysowanie precyzyjne
Ćwiczenie nr 2 - Rysowanie precyzyjne Materiały do kursu Skrypt CAD AutoCAD 2D strony: 37-46. Wprowadzenie Projektowanie wymaga budowania modelu geometrycznego zgodnie z określonymi wymiarami, a to narzuca
POMOC / INSTRUKCJA OBSŁUGI
POMOC / INSTRUKCJA OBSŁUGI 1. Powiększanie mapy 2. Plakat 3. Schemat lekcji 4. Broszura informacyjna 5. Instrukcja obsługi Pasek narzędzi i menu wyboru Zmiana skali mapy Mini mapa - podgląd na położenie
AutoCAD materiały pomocnicze do ćwiczeń laboratoryjnych
Instytut Techniki Opracował: Marek Jankowski AutoCAD materiały pomocnicze do ćwiczeń laboratoryjnych Podstawy Zakładam, że wielu z projektantów podczas pracy zetknęło się z deską kreślarską -- horror.
6. Modyfikacja obiektów. 6.1 Wstęp. 6.2 Ucinanie. 6.3 Wydłużanie. 6.4 Rozciąganie. Auto CAD 14 6-1
Auto CAD 14 6-1 6. Modyfikacja obiektów. 6.1 Wstęp Niniejsza instrukcja zapozna Cię ze sposobami modyfikacji istniejących elementów rysunku. Dowiesz się jak wydłużać, ucinać i rozciągać poszczególne elementy
