1 KATEDRA GEODEZJI im. Kaspra WEIGLA Wydział Budownictwa i Inżynierii Środowiska Zajęcia 4 Projekt zagospodarowania terenu. Zasady jego realizacji Autor: Dawid Zientek

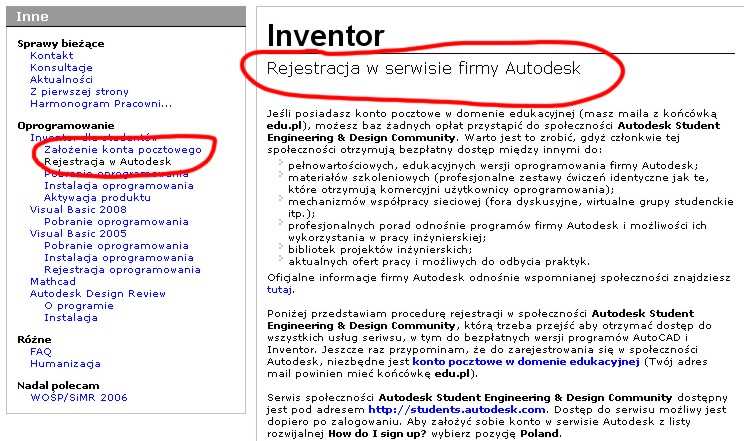

2 Darmowe oprogramowanie dla studentów

3 Interfejs AutoCAD a 2004 paski narzędzi lub

4 Interfejs AutoCAD a 2004 paski narzędzi

5 Podstawowe polecenia przy edycji rastra wersja ANG: image; wersja POL: _image wywoływanie warstw: warstwa, layer, _layer kreślenie ramki: prostokąt, rectang, _rectang wczytywanie rastra: obraz, image, _image snapowanie: Shift+PM

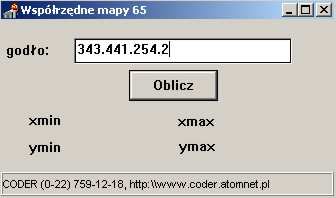

6 Współrz rzędne mapy skala mapy współrzędne mapy godło mapy?

7 Edycja rastra, nadanie współrzędnych określ współrzędne dla skalibrowanych sekcji uruchom polecenie LAYER i utwórz dwie nowe warstwy: - ramka nadając jej kolor czerwony - raster nadając jej kolor 251 utwórz ramkę sekcji na warstwie RAMKA znając współrzędne naroży (pamiętaj o kolejności X i Y) wczytaj odpowiedni raster poleceniem IMAGE bez podawania parametrów skali i obrotu nadaj obrazowi rastrowemu przezroczystość

8 Edycja rastra, nadanie współrzędnych poleceniem ALIGN dopasuj raster do ramki używając SNAPU OBIEKTU - ENDPOINT poleceniem IMAGECLIP przytnij opis poza sekcją rastra do granicy ramki poleceniem IMAGEFRAME ukryj krawędź rastra zapisz rysunek na dysku pod dowolną nazwą

9 Rozporz porządzenie Ministra Infrastruktury Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (po nowelizacji z dnia 12 marca 2009 r.): Dom i Garaż wolnostojący - zasadniczo należy zachować odległość 3 m (ściana bez otworów) lub 4 m (ściana z otworami) od granicy działki sąsiedniej. Zbliżenie budynku do granicy jest możliwe wtedy, gdy sąsiad już wybudował budynek przy granicy albo usytuował go w odległości mniejszej niż 3 m. Wtedy można się dobudować do budynku sąsiada lub zbliżyć na taką samą odległość, ale nie mniej niż 1,5 m. Altana lub wiata - obiekty te zaliczamy do budowli. Jeśli mają ściany, to spełniają funkcje użytkowe budynków o przeznaczeniu gospodarczym. Minimalna odległość od granicy takiego obiektu to 4 m (albo 3 m, jeśli w ścianie zwróconej ku granicy nie ma okien ani drzwi). Można go postawić bezpośrednio przy granicy jeżeli wiata czy altana nie mają ścian, to nie ma podstaw do stosowania przepisów dotyczących odległości budynków od granicy działki.

10 Rozporz porządzenie Ministra Infrastruktury Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (po nowelizacji z dnia 12 marca 2009 r.): Śmietnik - przepisy rozporządzenia wskazują, gdzie można zaplanować miejsce na pojemniki i kontenery na odpady (osłonę, wiatę, utwardzony plac do stawiania pojemników lub kontenerów). Dozwolone to jest: - co najmniej 2 m od granicy działki sąsiedniej lub - na granicy działek, jeżeli śmietnik styka się z podobnym urządzeniem na działce sąsiedniej, - przy linii rozgraniczającej od strony ulicy, - nie bliżej niż 3 m od okien i drzwi w budynkach przeznaczonych na pobyt ludzi. Studnia - zgodnie z przepisami odległość studni dostarczającej wodę do spożycia przez ludzi powinna wynosić - licząc od osi studni - co najmniej: - 5 m do granicy działki lub - mniej niż 5 m do granicy - pod warunkiem zachowania na obydwu sąsiednich działkach pozostałych przepisowych odległości od niżej wymienionych obiektów (możliwa jest też budowa wspólnej studni na granicy dwóch działek),

11 Rozporz porządzenie Ministra Infrastruktury Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (po nowelizacji z dnia 12 marca 2009 r.): - 7,5 m do osi rowu przydrożnego, - 15 m do budynków inwentarskich i związanych z nimi szczelnych silosów, zbiorników do gromadzenia nieczystości, kompostu oraz podobnych szczelnych urządzeń, - 30 m do najbliższego przewodu rozsączającego kanalizacji indywidualnej, jeżeli odprowadzane są do niej ścieki oczyszczone biologicznie w stopniu określonym w przepisach dotyczących ochrony wód, - 70 m do nieutwardzonych wybiegów dla zwierząt hodowlanych, najbliższego przewodu rozsączającego kanalizacji lokalnej bez urządzeń biologicznego oczyszczania ścieków oraz do granicy pola filtracyjnego.

12 Rozporz porządzenie Ministra Infrastruktury Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (po nowelizacji z dnia 12 marca 2009 r.): Szambo i kompostownik - w zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej urządzenia sanitarno-gospodarcze (takie jak zbiorniki bezodpływowe na nieczystości ciekłe, doły ustępów nieskanalizowanych o liczbie miejsc nie większej niż cztery i podobne urządzenia o pojemności do 10 m3, w tym kompostowniki) mogą być sytuowane: - 5 m od okien i drzwi zewnętrznych do pomieszczeń przeznaczonych na pobyt ludzi, przy czym nie dotyczy to dołów ustępowych w zabudowie jednorodzinnej, - 2 m od granicy działki sąsiedniej, drogi (ulicy) lub ciągu pieszego albo - mniej niż 2 m od granicy działek, a nawet przy samej granicy - pod warunkiem, że kryte zbiorniki bezodpływowe na nieczystości ciekłe lub doły ustępowe sąsiadują z podobnymi urządzeniami na działce obok i zachowano odpowiednie odległości od okien i drzwi budynku oraz od studni.

13 Projekt zagospodarowania terenu

14 Projekt zagospodarowania terenu

15 Projekt zagospodarowania terenu legenda, przyłącza

16 Ramka opisowa na projekcie

17 Dziękuję za uwagę
