1 ATEM-Polska Spółka z o.o Gdynia, ul. Łużycka 2, tel. (58) ; tel./fax (58) Egz. nr... PROJEKT WYKONAWCZY Inwestycja: Budowa sieci WLAN Adres obiektu: Radom, ul. Beliny Prażmowskiego 2 Nazwa obiektu: Inwestor: Wykonawca: Dworzec PKP Radom Główny TK Telekom Sp. z o.o Warszawa ul. Kijowska 10/12a ATEM Polska Sp. z o.o Gdynia ul. Łużycka 2 Część architektoniczno-budowlana Projektował IMIĘ I NAZWISKO NR UPR. SPECJALNOŚĆ PODPIS Piotr Krawiec 1

2 Spis treści A. CZĘŚĆ OPISOWA Część ogólna Zakres opracowania Lokalizacja obiektu Podstawa opracowania Informacja o istniejącym obiekcie Zakres opracowania Część budowlana Opis projektowanej sieci Zastosowane urządzenia i ich funkcjonowanie Wytyczne instalacyjne Wymagania przeciwpożarowe Część elektryczna Hol główny Bilans mocy i obliczenia Układanie kabli zasilających Ochrona przeciwporażeniowa Pomiary i sprawdzenia Zestawienie materiałów Zagadnienia bezpieczeństwa i ochrony zdrowia Załączniki Uprawnienia i zaświadczenie o przynależności do izby Oświadczenie projektanta B. CZĘŚĆ RYSUNKOWA

3 A. CZĘŚĆ OPISOWA 1. Część ogólna 1.1. Zakres opracowania Opracowanie obejmuje zakresem projekt wykonawczy instalacji sieci WLAN w części obiektu Dworca PKP Radom Główny. Inwestorem jest TK Telekom Sp. z o.o Lokalizacja obiektu Przedmiotowy obiekt znajduje się w lokalizacji: ul. Beliny Prażmowskiego 2; Radom, woj. mazowieckie 1.3. Podstawa opracowania Podstawę do wykonania projektu stanowią: Zlecenie Inwestora: TK Telekom Sp. z o.o. Wytyczne Inwestora Dokument Planowanie zasięgu sieci bezprzewodowych na dworcach PKP Wizja lokalna i własna inwentaryzacja obiektu, Dokumentacja archiwalna, Ustawa z dn. 7 lipca 1994r. Prawo budowlane (Dz.U. 1994r. nr 89 poz.414 z późn. zmianami). Rozporządzenie Ministra Infrastruktury z dn. 26 października 2005r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz.U. Nr 213, poz z późn. zmianami). Inne obowiązujące ustawy, przepisy i normy. 3

4 1.4. Informacja o istniejącym obiekcie Przedmiotowy obiekt stanowi budynek Dworca PKP będący obiektem użyteczności publicznej przeznaczony na potrzeby obsługi pasażerów w transporcie kolejowym, drogowym, usług i handlu Zakres Opracowania Niniejszy projekt obejmuje wykonanie torów kablowych do urządzeń AP sieci WLAN lokalizowanych na terenie budynku dworca PKP w Radomiu. Zakresem opracowania jest wykonanie projektu sieci wewnętrznej obejmującego w szczególności: Projekt okablowania strukturalnego sieci LAN, w kategorii 6, Montaż Access Point do systemu WLAN 2. Część Budowlana 2.1. Opis Projektowanej sieci W ramach budowy sieci WLAN rozpatruje się obsługę holu głównego na parterze oraz Antresoli Serwerownia Sprzęt główny do obsługi sieci, zlokalizowany jest w pomieszczeniu technicznym TK Telekom w piwnicy budynku gdzie znajduje się szafa telekomunikacyjna. 4

5 Obsługa holu głównego i antersoli Dla obsługi Holu Głównego i Antresoli planuje się wykorzystanie Switcha Cisco typ Catalyst 3650 typ WS- C PS zlokalizowanego w szafie TK TELEKOM oraz Access Pointy Cisco Aironet 2700 lub zamienne innego typu o nie gorszych parametrach. Do switcha wyprowadza się kabel telekomunikacyjny z LPD oraz zasilanie z szafy TK Telekom. Na dworcu instalacja Access Pointy Cisco Aironet 2700 w ilości 6szt. Przebieg tras kablowych wg rys. 4 i rys 5 Access Point y mocowane poziomo nad sufitem podwieszanym. Okablowanie poziome łączy gniazdo stanowiska roboczego (gniazdo przyłącze do ACCESS POINT-a) z szafą punktu dystrybucyjnego. Ze względu na przebieg tras w większości wypadków w kanałach wraz z zasilaniem lamp oświetleniowych w celu zmniejszenia prawdopodobieństwa zakłóceń w liniach teletechnicznych zastosowano kabel 4-parowy kategorii 6 w wersji ekranowanej U/FTP w izolacji LSOH. Kable będą prowadzone do gniazd telekomunikacyjnych montowanych głównie w przestrzeni sufitów podwieszanych. Jako medium transmisyjne należy zastosować skrętkę ekranowaną w powłoce LSOH o średnicy drutu nie mniejszej niż 0,5mm wraz z osprzętem kl. E/ Kat. 6-SF/UTP. Jako kable krosowe stosować ekranowany kabel krosowy RJ45, 568B, linka, Power Cat.6, o możliwie krótkich długościach. W celu wprowadzenia kabli transmisyjnych z szafy TK Telekom należy wykorzystać istniejące przepusty kablowe między piwnicą (pomieszczenie techniczne TK ) a piętrami. Kable układać w istniejących korytkach i drabinkach kablowych. Po zakończeniu prac instalacyjnych odtworzyć ściankę z karton gipsu na klatce schodowej. Materiały; Switch Cisco Catalyst 3650 typ WS-C szt. Access point Cisco Aironet komplet 6 szt, Skrętka kat 6 SF/UTP LSOH długość 340m Patchpanel RJ 45 12port 1 szt. Kable krosowe ekranowane RJ 45 linka, Power Cat.6, - 8 szt. Gniazda ekranowane kat 6-szt.6 Długości tras kablowych pomiędzy poszczególnymi urządzeniami podane przyjęto jako długości orientacyjne-przed dokonaniem zakupów materiałów dokonać szczegółowych pomiarów długości przewodów z uwzględnieniem niezbędnych zapasów Zastosowane urządzenia i ich funkcjonowanie Mając na względzie bezpieczeństwo pasażerów i infrastruktury kolejowej, w przypadku pojawienia się jakichkolwiek zakłóceń ze strony rozwiązania zaproponowanego w niniejszym projekcie, w którymkolwiek 5

6 urządzeniu/systemie PKP PLK S.A., urządzenia WLAN zostaną wyłączone w trybie natychmiastowym z eksploatacji, a ich ponowne uruchomienie może mieć miejsce po zidentyfikowaniu i usunięciu przyczyny zakłóceń Wytyczne instalacyjne Całość robót instalacyjno-montażowych należy wykonać zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej ze szczególnym zwróceniem uwagi na przepisy dotyczące BHP przy pracach na wysokości. Instalację urządzeń należy przeprowadzać zgodnie z zaleceniami i instrukcjami producenta tych urządzeń Wymagania przeciwpożarowe. Przejścia przez ściany oddzielenia pożarowego należy zabezpieczyć zgodnie z obowiązującymi przepisami zachowując wymaganą klasę odporności ogniowej. 3. CZĘŚĆ ELEKTRYCZNA 3.1 Hol Główny i antresola W ramach budowy sieci WLAN oraz wykonania na jej potrzeby zasilania urządzeń elektrycznych, ze względów formalno prawnych rozpatruje się pobór prądu z istniejącej szafy TK. W szafie dołączyć listwę rozgałęźną 16A/230V 6-gniazdową z ochronnikiem przepięciowym. Z listwy rozgałęźnej zasilić wyłącznie urządzenia transmisyjne Bilans mocy i obliczenia Lista odbiorów: Switch Cisco Catalyst 3650 typ WS-C PS: - 250W Switch Cisco Catalyst 3650 typ WS-C PS przy max. obciążeniu PoE: - 640W Access point Cisco Aironet 2700: - 15W Łączna moc zasilania pobierana przez AP: -: = 6x15=90W 6

7 Łączna moc zainstalowana projektowanych urządzeń PZ: Σ - 340W Napięcie zasilania: - 230V, 50Hz 3.3. Układanie kabli zasilających Kable układać z zachowaniem przepisów normy N SEP-E 004. Projektowany Switch przyłączyć do istniejącej instalacji zasilającej zgodnie z instrukcją producenta i obowiązującymi przepisami Ochrona przeciwporażeniowa Ochrona podstawowa przed dotykiem bezpośrednim jest zrealizowana poprzez izolację roboczą urządzenia, obudowę, odstępy izolacyjne i uniemożliwienie dostępu do części przewodzących pod napięciem. Całość instalacji wykonać zgodnie z normami PN/E ark. 41 i 54 (IEC , PN-IEC ; PN- IEC ; PN-IEC ) Pomiary i sprawdzenia Istniejąca instalacja powinna spełniać wymagania aktualnych przepisów i być poddana oględzinom i pomiarom Zestawienie Materiałów Listwa rozgałęźna 5 gniazdowa 16A/250V-z ochronnikiem przepięciowym 1. szt. 4. Zagadnienia bezpieczeństwa i ochrony zdrowia Prace należy prowadzić zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy w tym w szczególności: - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r w sprawie ogólnych bezpieczeństwa i higieny pracy z późniejszymi zmianami, - Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia r w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych Dz.U.z 2000r Nr 26, poz.313 z pózn. 7

8 zm., - Rozporządzenie Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U.z 2003r Nr 47, poz.401 z pózn. zm. - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r (Dz.U. Nr120, poz 1126). Zakres robót obejmuje: Instalację projektowanych elementów sieci WLAN. Na terenie planowanego placu budowy znajdują się obiekty oraz elementy, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Przewiduje się, największe ewentualne zagrożenie mogące wystąpić podczas prac na wysokości, związanych z montażem nowych anten i tras kablowych (np. upadek pracownika z wysokości, uderzenie spadającym przedmiotem osób przebywających w strefie montażu). Szkolenie w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach roboczych przeprowadza się jako: - szkolenie wstępne, - szkolenie okresowe. Szkolenia te przeprowadzane są w oparciu o programy realizacji poszczególnych rodzajów szkolenia. Pracownicy przed przystąpieniem do pracy powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Szkolenia okresowe BHP dla pracowników zatrudnionych na stanowiskach robotniczych powinny być przeprowadzone w formie instruktażu nie rzadziej niż raz na trzy lata, a na stanowiskach pracy, na których występują szczególne zagrożenia dla zdrowie oraz zagrożenia wypadkowe nie rzadziej niż raz w roku. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: -wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, -obsługi maszyn i innych urządzeń technicznych, -postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, -udzielania pierwszej pomocy. W/w instrukcje powinny określać czynności do wykonywania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonania danej pracy, czynności do wykonywania po zakończeniu 8

9 oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagrożenia życia lub zdrowia pracowników. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji lub potrzebnych umiejętności a także dostatecznej znajomości przepisów oraz BHP. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz majster budowy, stosownie do zakresu obowiązków. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca pracownikami obowiązana jest do niezwłocznego wstrzymania i podjęcia działań w celu usunięcia tego zagrożenia. Przed rozpoczęciem prac instalacyjnych i w oparciu o powyższą informację dotyczącą BIOZ, kierownik budowy jest zobowiązany do sporządzenia planu bezpieczeństwa i ochrony zdrowia. Projektant: 9

10 Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (jednolity tekst Dz. U. z 2006 r., Nr 156, poz. 1118) z późniejszymi zmianami. OŚWIADCZAM, że projekt : Instalacji sieci WLAN na dworcu PKP Radom, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: 10

11 B. CZĘŚĆ RYSUNKOWA Lp.: Nr rysunku Nazwa rysunku 1. Rys 01 Orientacja 2. Rys 02 Planowanie radiowe Radom_Parter bez lokalizacji 3. Rys 03 Planowanie radiowe Radom_Antresola bez lokalizacji 4. Rys 04 Trasy kablowe Dworzec Radom rzut parteru budynku dworca 5. Rys 05 Trasy kablowe Dworzec Radom rzut antesoli budynku dworca Rys 01. Orientacja 11

12 Rys. 02 Planowanie radiowe Radom _ parter bez lokalizacji Rys. 03 Planowanie radiowe Radom _ antresola bez lokalizacji 12

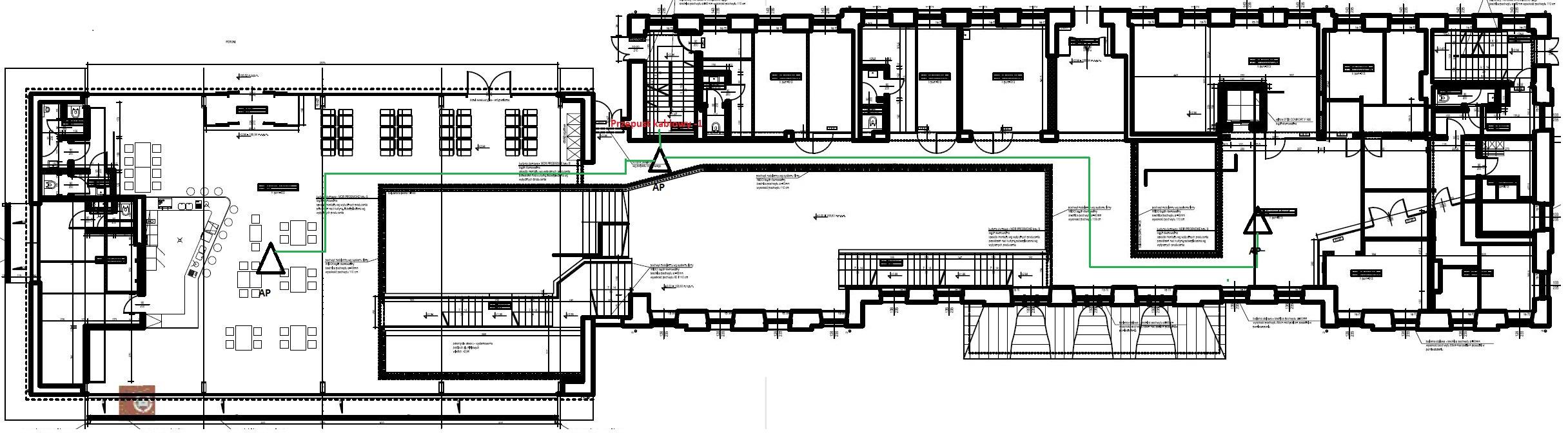

13 Rys. 04 Trasy kablowe dworzec Radom - rzut parteru budynku dworca 13

14 Rys. 05 Trasy kablowe dworzec Radom - rzut antresoli budynku dworca 14
