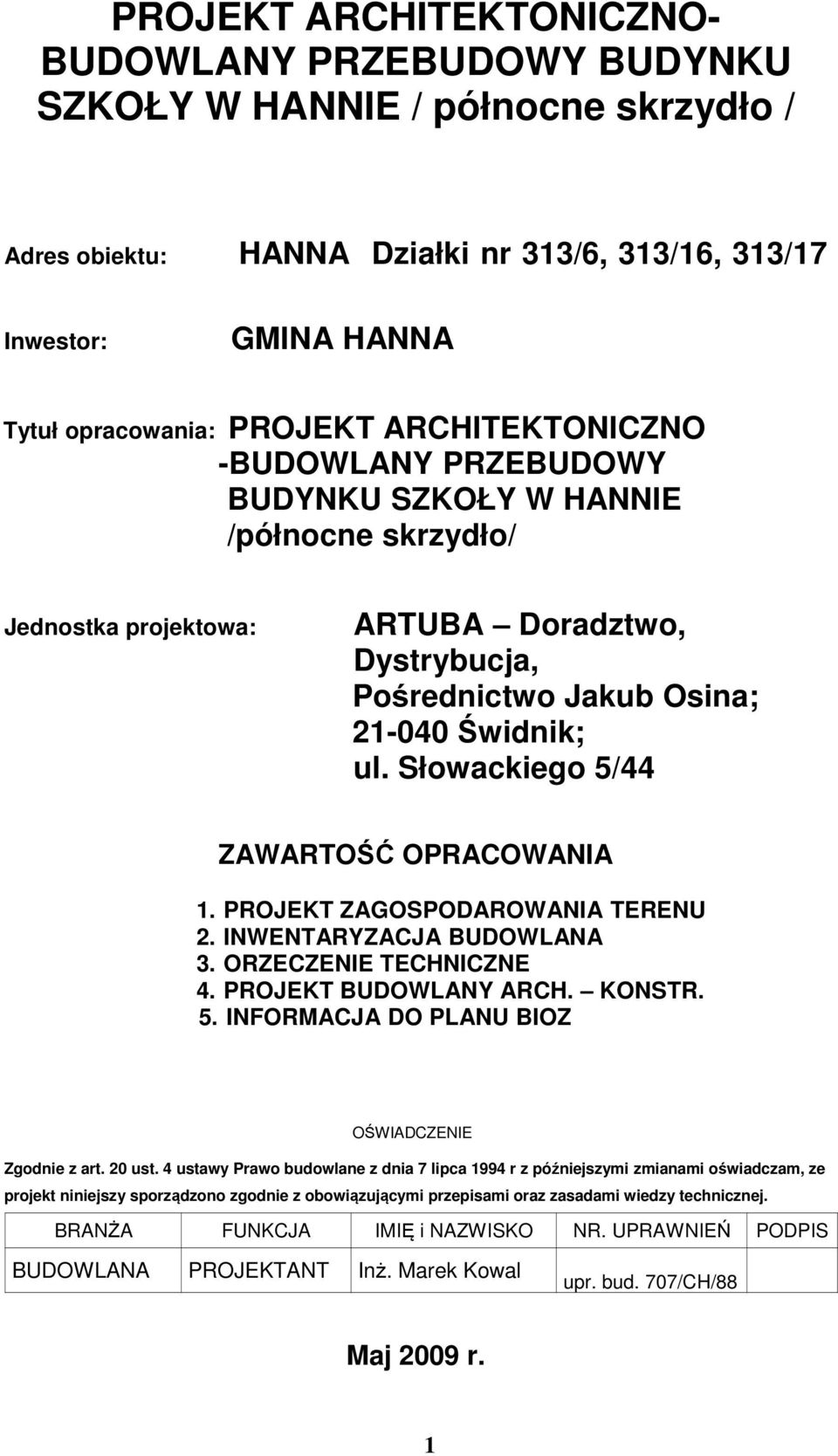

1 PROJEKT ARCHITEKTONICZNO- BUDOWLANY PRZEBUDOWY BUDYNKU SZKOŁY W HANNIE / północne skrzydło / Adres obiektu: HANNA Działki nr 313/6, 313/16, 313/17 Inwestor: GMINA HANNA Tytuł opracowania: PROJEKT ARCHITEKTONICZNO -BUDOWLANY PRZEBUDOWY BUDYNKU SZKOŁY W HANNIE /północne skrzydło/ Jednostka projektowa: ARTUBA Doradztwo, Dystrybucja, Pośrednictwo Jakub Osina; Świdnik; ul. Słowackiego 5/44 ZAWARTOŚĆ OPRACOWANIA 1. PROJEKT ZAGOSPODAROWANIA TERENU 2. INWENTARYZACJA BUDOWLANA 3. ORZECZENIE TECHNICZNE 4. PROJEKT BUDOWLANY ARCH. KONSTR. 5. INFORMACJA DO PLANU BIOZ OŚWIADCZENIE Zgodnie z art. 20 ust. 4 ustawy Prawo budowlane z dnia 7 lipca 1994 r z późniejszymi zmianami oświadczam, ze projekt niniejszy sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. BRANŻA FUNKCJA IMIĘ i NAZWISKO NR. UPRAWNIEŃ PODPIS BUDOWLANA PROJEKTANT Inż. Marek Kowal upr. bud. 707/CH/88 Maj 2009 r. 1

2

3 SPIS ZAWARTOŚCI 1. STRONA TYTUŁOWA str SPIS ZAWARTOŚCI str CZĘŚĆ OPISOWA OPIS TECHNICZNY str CZĘŚĆ GRAFICZNA PROJEKT ZAGOSPODAROWANIA TERENU rys. nr 1 2

4 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1. Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt zagospodarowania działki na której projektowana jest przebudowa północnego skrzydła budynku szkoły 2. Lokalizacja Teren inwestycji znajduje się na działkach oznaczonych w ewidencji gruntów nr. 313/6, 313/16, 313/17 w miejscowości Hanna o łącznej powierzchni 9689m 2 3. Dane inwestora ARTUBA Doradztwo, Dystrybucja, Pośrednictwo Jakub Osina; Świdnik; ul. Słowackiego 5/44 4. Podstawa opracowania 4.1 umowa z inwestorem 4.2 adaptacja projektu budowlanego architektonicznokonstrukcyjnego domu mieszkalnego jednorodzinnego 4.3 aktualna mapa sytuacyjno-wysokościowa w skali 1:500 do celów projektowych 4.4 wytyczne dostarczone przez Inwestora 4.5 literatura fachowa i materiały informacyjne 4.6 konsultacje międzybranżowe i eksperckie 4.7 obowiązujące normy i przepisy 1. Istniejący stan zagospodarowania terenu 5.1 Obiekty kubaturowe Na terenie opracowania zlokalizowany jest budynek szkoły 3

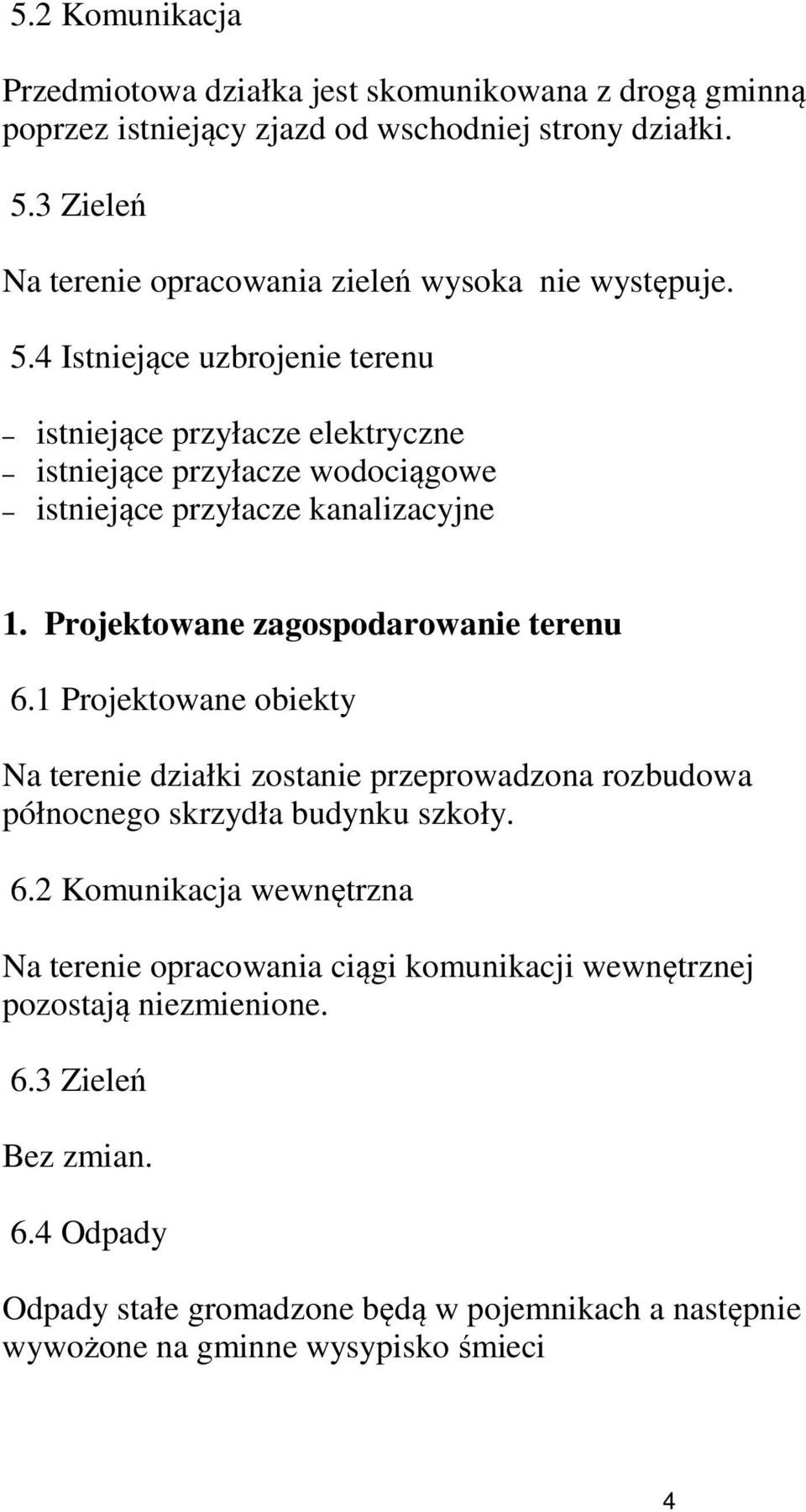

5 5.2 Komunikacja Przedmiotowa działka jest skomunikowana z drogą gminną poprzez istniejący zjazd od wschodniej strony działki. 5.3 Zieleń Na terenie opracowania zieleń wysoka nie występuje. 5.4 Istniejące uzbrojenie terenu istniejące przyłacze elektryczne istniejące przyłacze wodociągowe istniejące przyłacze kanalizacyjne 1. Projektowane zagospodarowanie terenu 6.1 Projektowane obiekty Na terenie działki zostanie przeprowadzona rozbudowa północnego skrzydła budynku szkoły. 6.2 Komunikacja wewnętrzna Na terenie opracowania ciągi komunikacji wewnętrznej pozostają niezmienione. 6.3 Zieleń Bez zmian. 6.4 Odpady Odpady stałe gromadzone będą w pojemnikach a następnie wywożone na gminne wysypisko śmieci 4

6 6.5 Oddziaływanie na środowisko i otoczenie Realizacja projektu nie spowoduje negatywnych zmian w środowisku, zgodnie z Rozporządzeniem Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dn. 24 września 2002 roku, w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu oddziaływania na środowisko ( Dz.U ). Inwestycja zapewni prawidłową gospodarkę odpadami. Realizacja projektu nie będzie negatywnie oddziaływać na sąsiednie budynki. 6.6 Ukształtowanie terenu Odprowadzenie wód opadowych powierzchniowo z wykorzystaniem istniejącego ukształtowania terenu. Ukształtowanie terenu pozostawia się bez zmian. 4. Zestawienie powierzchni. całkowita powierzchnia działki ,0m 2 w tym powierzchnia zabudowy budynku szkoły ,8m 2 powierzchnia zabudowy utwardzeń -208,4m 2 powierzchnia zieleni ,8m 2 Opracował: 5

7

8

9 ERROR: syntaxerror OFFENDING COMMAND: --nostringval-- STACK: /Title () /Subject (D: ) /ModDate () /Keywords (PDFCreator Version 0.9.5) /Creator (D: ) /CreationDate (MM) /Author -mark-

10

11

12

13

14

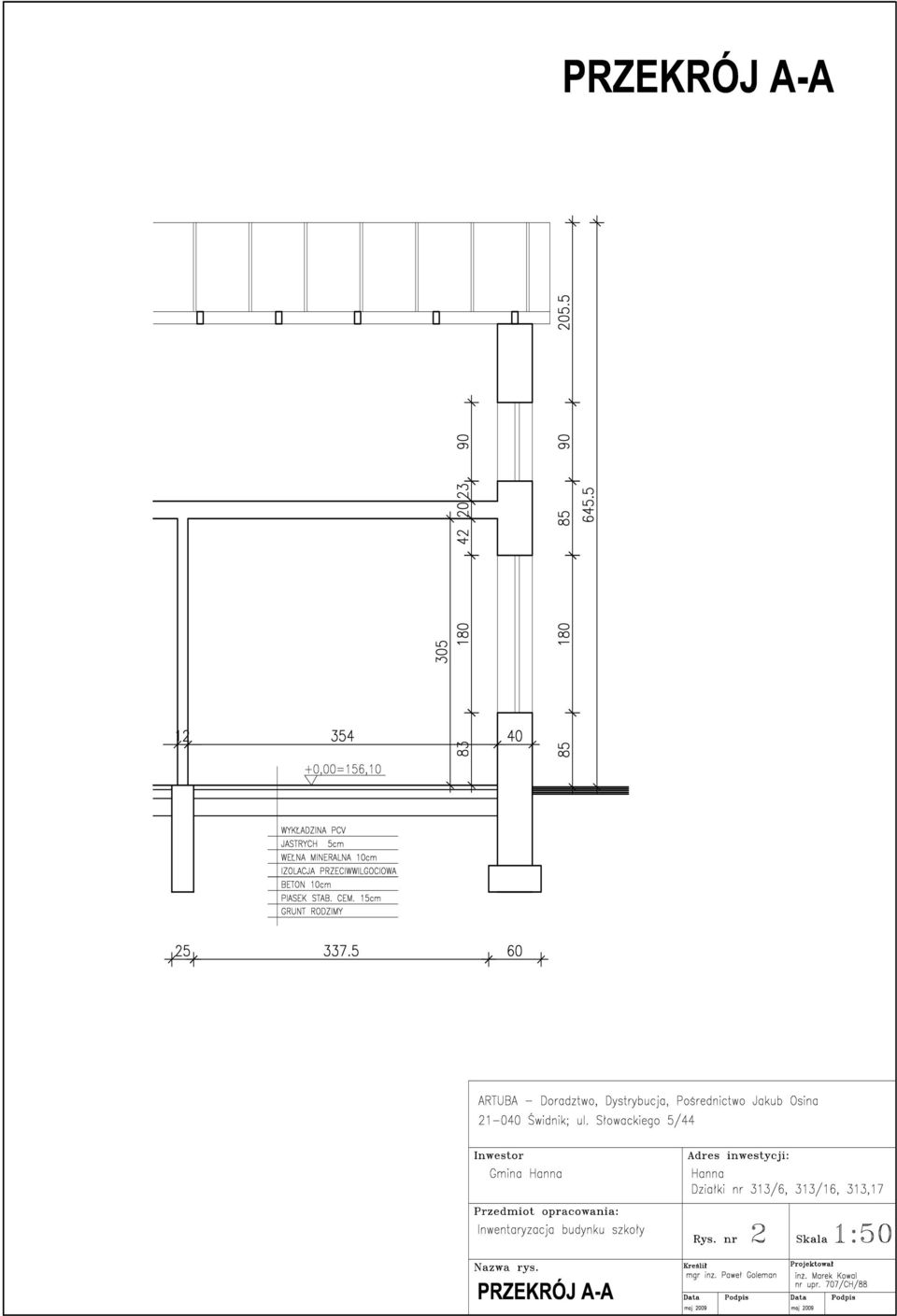

15

16

17

18 SPIS ZAWARTOŚCI STRONA TYTUŁOWA SPIS ZAWARTOŚCI CZĘŚĆ OPISOWA OPIS TECHNICZNY str. str. str

19 OPIS TECHNICZNY DO ORZECZENIA TECHNICZNO-BUDOWLANEGO 1. PODSTAWA OPRACOWANIA 1.1. zlecenie inwestora 1.2. oględziny budynku przeprowadzone przed autora opracowania 1.3. inwentaryzacja budowlana opracowana przez autora opracowania 1.4. informacje uzyskane od właściciela 1.5. obowiązujące normy i akty prawne (Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane, Dz. U. nr 207 poz z 5 grudnia 2003r., Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. W sprawie warunków technicznych, jakim powinny odpowiadać1.6. budynki i ich usytuowanie, Dz. U. nr 75 poz. 690 z 15 czerwca 2002 r. 2. PRZEDMIOT I CEL OPRACOWANIA Przedmiotem opracowania jest określenie stanu technicznego budynku, w którym mieści się szkoła Opracowanie ma na celu określenie możliwości przebudowy budynku. 3. OPIS LOKALIZACJI OBIEKTU Teren na którym zlokalizowany jest obiekt znajduje się w Hannie dz. nr ew. 313/6, 313/16, 313/17. Budynek w zabudowie wolnostojącej. Bezpośrednie otoczenie obiektu stanowią budynki mieszkalne i gospodarcze. 4. OPIS TECHNICZNY BUDYNKU / skrzydło północne /. Będąca przedmiotem oceny technicznej część budynku zlokalizowana jest w północnym skrzydle i sąsiaduje z sala gimnastyczną. Jednokondygnacyjna, niepodpiwniczona, przykryty dachem jednopołaciowym o spadku 30 stopni. Budynek murowany. Posadowienie na fundamencie betonowym. 3

20 4.1. WSKAŹNIKI TECHNICZNE powierzchnia zabudowy powierzchnia użytkowa max rozpiętość podłużna max rozpiętość poprzeczna kubatura ,0 46,4 11,51 4,86 231,4 m 2 m 2 m m m ROZWIĄZANIA KONSTRUKCYJNO - MATERIAŁOWE. Ławy i stopy fundamentowe istniejące betonowe posadowione na gruncie rodzimym Izolacja pozioma ław fundamentowych 2 x papa na lepiku Konstrukcja murowana Ściany zewnętrzne konstrukcyjne i osłonowe z cegły pełnej ocieplone 12cm warstwą wełny mineralnej wykończone tynkiem cem-wap.. Nadproża typu Kleina Konstrukcja dachu drewniana krokwiowa Pokrycie dachu stanowi blacha ocynkowana. Posadzki z wykładziny PCV lub terakoty Parapety zewnętrzne z blachy ocynkowanej. Rynny i rury spustowe oraz pozostałe obróbki blacharskie dachu wykonywane z blachy ocynkowanej. Stolarka okienna typowa drewniana. Opaska odwadniająca szerokości 30 cm z betonowa. 5. STAN TECHNICZNY BUDYNKU 5.1. ELEMENTY KONSTRUKCYJNE Ławy i stopy fundamentowe istniejące według odkrywki betonowe, posadowione na gruncie rodzimym, bez uszkodzeń i spękań, stan techniczny dobry, Ściany zewnętrzne konstrukcyjne i osłonowe murowane, o, stan techniczny dobry Nadproża, stan techniczny dobry Konstrukcja dachu - stan techniczny dobry 4

21 5.2. WYKOŃCZENIE WEWNĘTRZNE Posadzka stan techniczny dobry, 5.3. WYKOŃCZENIE ZEWNĘTRZNE Parapety zewnętrzne z blachy trwale zamocowane bez korozji, stan techniczny dobry Pokrycie dachu bez uszkodzeń, ubytków, szczelne, stan techniczny dobry Rynny i rury spustowe oraz pozostałe obróbki blacharskie dachu i parapety zewnętrzne wykonywane z blachy ocynkowanej,, stan techniczny dobry Stolarka okienna drewniana stan techniczny niedostateczny, w przybudówce stolarka okienna PCV, stan techniczny dobry. Opaska odwadniająca bet., stan techniczny dobry. 6. WNIOSKI I ZALECENIA Stan techniczny budynku pozwala na jego przebudowę w planowanym zakresie, tj, wstawienie w miejsce otworu okiennego drzwi. Ściany zewnętrzne odpowiadają wymaganiom izolacyjności cieplnej określonej w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przed przystąpieniem do prowadzenia robót należy opracować projekt budowlany przebudowy pomieszczeń uwzględniający wnioski i zalecenia niniejszego opracowania. 7. PODSUMOWANIE KOŃCOWE W opracowaniu niniejszym dokonano oględzin elementów budowlanych budynku oraz ich oceny technicznej pod kątem zgodności z obowiązującymi przepisami prawa, normami i warunkami technicznymi jakim powinny odpowiadać, w wyniku czego stwierdzono, że: przeznaczony do przebudowy budynek jest w stanie technicznym umożliwiającym jego przebudowę w przewidzianym w projekcie zakresie, 5

22 - prowadzenie robót budowlanych i wykończeniowych nie zagraża ustrojowi budynków ani stateczności ich konstrukcji, - Roboty budowlane i instalacyjne można prowadzić jedynie w oparciu o zatwierdzony projekt budowlany, który uzyskał pozytywne opinie z zakresu BHP. Roboty budowlane i instalacyjne można rozpocząć po uzyskaniu prawomocnej decyzji o pozwoleniu na budowę udzielonego przez Starostwo Powiatowe we Włodawie opracował:

23

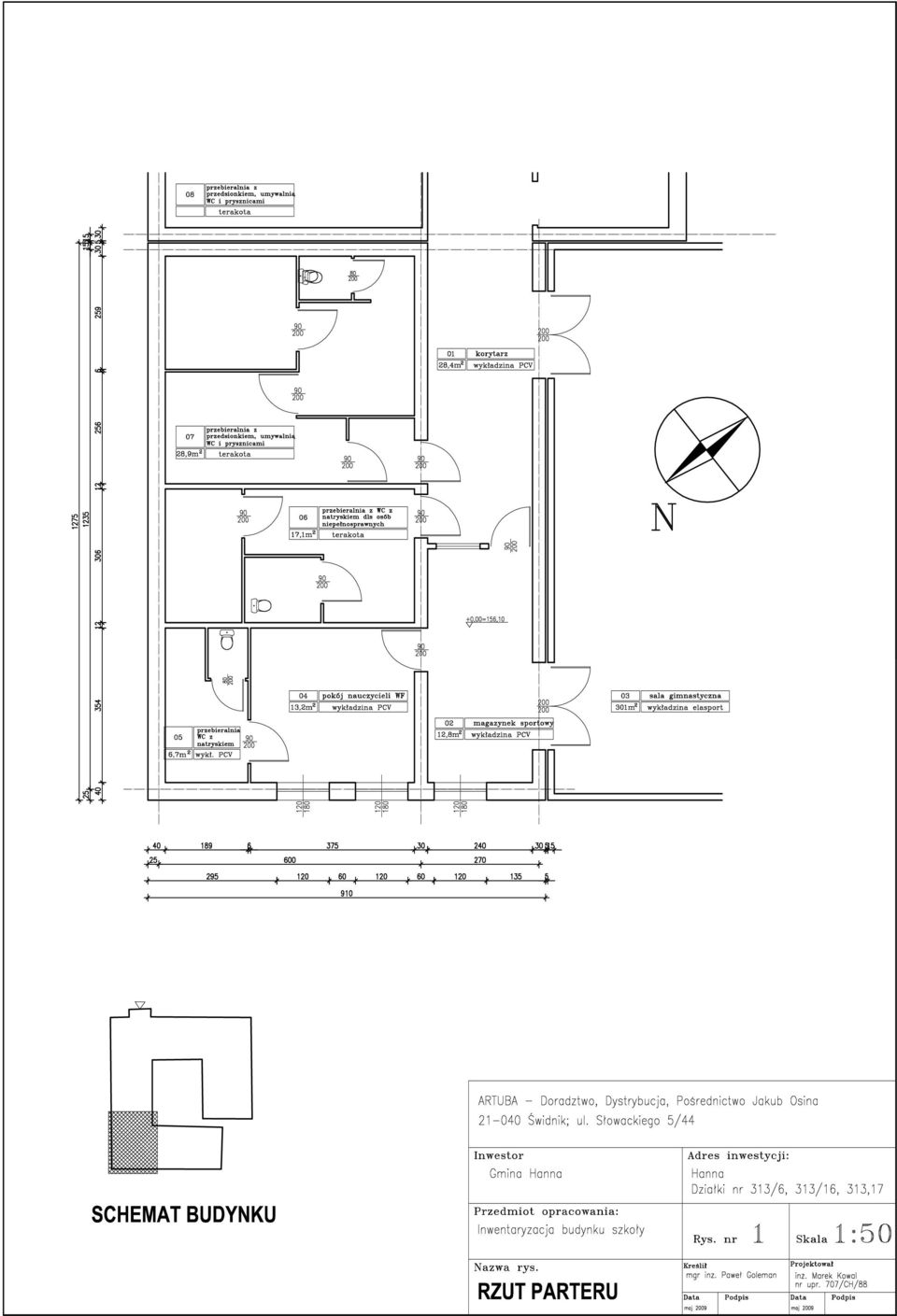

24 SPIS ZAWARTOŚCI STRONA TYTUŁOWA SPIS ZAWARTOŚCI CZĘŚĆ OPISOWA OPIS TECHNICZNY CZĘŚĆ GRAFICZNA RZUT PARTERU PRZEKRÓJ A A ELEWACJA PÓŁNOCNO-- ZACHODNIA str. str. str. rys. nr rys. nr rys. nr
