2 Wykorzystaj moc s oƒca Energia s oneczna jest do dyspozycji bezp atnie przez ca y rok. W po àczeniu z nowoczesnym, oszcz dnym systemem grzewczym jej wykorzystanie jest nie tylko uzasadnione z punktu widzenia ekologii, lecz równie bardzo wygodne. Znakomita jakoêç materia ów i staranne wykonanie kolektorów s onecznych Weishaupt zapewnia wysoki uzysk ciep a z energii s onecznej przez dziesiàtki lat. Uzysk cieplny kolektorów jest regularnie kontrolowany przez laboratorium badawcze przyznajàce Êwiadectwa dopuszczeƒ o zasi gu europejskim oraz certyfikat Solar Keymark. Najwy sza jakoêç decydujàca o d ugiej ywotnoêci Wysokiej jakoêci materia y i staranne wykonanie kolektorów stanowià gwarancj wysokiego poziomu uzysku energii w d ugim okresie. Szczególnie przejrzysta szyba solarna o klasie sprawnoêci U1 (dopuszczenie SPF Instytutu Techniki Solarnej) stanowi czynnik wspomagajàcy dla wysokiej wydajnoêci absorbera. Jest stabilna, odporna na grad i mo na nawet po niej chodziç. Mimo to gdyby ekstremalne warunki zewn trzne spowodowa y uszkodzenie szyby, wówczas bez problemu mo na jà wymieniç. Aby osiàgnàç wysoki uzysk ciep a równie przy niskich temperaturach zewn trznych, kolektory wyposa ono -dla ochrony przed stratami na skutek wych odzenia-w wysokiej jakoêci izolacj cieplnà niezawierajàcà Êrodków wià àcych. Technika absorbera maksymalizujàca uzysk energii z promieniowania s onecznego Innowacyjna konstrukcja absorbera w po àczeniu ze starannym wykonaniem zapewnia optymalny uzysk energii. Podstawowym warunkiem wysokiej sprawnoêci jest selektywna, wielowarstwowa pow oka Mirotherm absorbera. Oprócz promieniowania bezpoêredniego wykorzystuje ona równie promieniowanie rozproszone. Ponadto na ogólne wra enie harmonii ma wp yw niebieskawy po ysk powierzchni absorbera. Podwójny spaw laserowy àczy meandrowo uformowanà rur miedzianà z aluminiowym absorberem. Innowacyjna technologia zapewnia ciàg à, znakomità wymian ciep a. Meander z rury miedzianej wykonany w formie jednego elementu (bez po àczeƒ) umo liwia równomierny przep yw noênika ciep a. Jest on dostosowany w równym stopniu do pracy w trybie Low-Flow, jak i High- Flow. Je eli w miesiàcach letnich ciep o nie jest odbierane, gwarantuje on bezpieczeƒstwo eksploatacyjne równie w okresach stagnacji. Ponadto meander zapewnia niezawodne odpowietrzenie uk adu. Tylko suche kolektory zapewniajà stale wysoki poziom uzysku energetycznego Aby uzysk energii przez ca y rok by jak najwy szy, wn trze kolektorów jest skutecznie chronione przed wilgocià i przed trwa ym zamgleniem szyb kolektora s onecznego: P ywajàco osadzona szyba kolektora s onecznego zosta a wyposa ona w uszczelk odpornà na dzia anie niekorzystnych warunków atmosferycznych, wykonanà z kauczuku etylenowo-propylenowego (EPDM) o d ugim okresie ywotnoêci. Zintegrowany z ramà aluminiowà, opatentowany profil odwadniajàcy zapobiega wnikaniu wilgoci. Specjalnie opracowany system wentylowania i odpowietrzania zapewnia stabilny klimat wewnàtrz kolektora. Wzorcowy bilans ekologiczny Ju na etapie produkcji kolektorów s onecznych Weishaupt k adzie si silny nacisk na aspekt ochrony Êrodowiska. Podobnie materia y po up ywie czasu ich eksploatacji mo na wykorzystaç przez wzglàd na ochron Êrodowiska. Kolektory s oneczne Weishaupt mo na w pe ni poddaç recyklingowi. 2

3

4 Kolektor do monta u na dachu Kolektor wbudowany w dach Kolektor do monta u na dachu p askim Kolektor 8-p ytowy zamontowany w dachu w uk adzie poziomym 4

5 Kolektory typu K1 i K2 dla ka dego typu dachu Uzysk, kwh/dzieƒ Promieniowanie Uzysk solarny na przyk adzie Wrüzburga System kolektorów WTS-F1 stanowi idealne uzupe nienie produkowanych przez firm Weishaupt systemów grzewczych. Oba systemy sà perfekcyjnie do siebie dopasowane i tworzà zgranà ca oêç. Zakup kolektorów s onecznych jest op acalny zarówno w przypadku nowych, jak równie modernizowanych instalacji. Optymalne rozwiàzanie do ka dego typu dachu Kolektory do monta u na dachu p askim mo na montowaç nie tylko na pod o u poziomym na wspornikach o ró nym kàcie nachylenia, lecz równie na fasadach lub innych konstrukcjach budowlanych. Kolektory do monta u na dachu sà przeznaczone do monta u na dachach spadzistych. W odró nieniu od kolektorów do monta u w dachu, mo na je montowaç nad pokryciem dachowym w uk adzie poziomym lub pionowym. Kolektory do monta u w dachu sà harmonijnie zintegrowane z pokryciem dachu, przy czym istniejàca p aszczyzna dachu mo e byç optymalnie wykorzystana, poniewa kolektory mo na zamontowaç w ró nych konfiguracjach w kilku rz dach jeden nad drugim, obok siebie, w uk adzie pionowym lub poziomym. Rama kolektora z opatentowanym profilem odwadniajàcym Wszystkie wersje kolektora nadajà si w równej mierze do nowych instalacji, jak równie mogà stanowiç uzupe nienie istniejàcej instalacji grzewczej. Lakierowana proszkowo powierzchnia ramy kolektora wykonanej z wysokiej jakoêci aluminium i odpornej na si y skr cajàce zapewnia jednolity wyglàd p yt kolektora, a przy tym stanowi znakomità ochron kolektora przed oddzia ywaniem niekorzystnych warunków atmosferycznych. System monta owy firmy Weishaupt pozwala na bezpieczny i prosty monta kolektorów Dzi ki znakomitym materia om i logicznemu przebiegowi kolejnych czynnoêci monta owych, kolektory Weishaupt mo na zamontowaç szybko i bezpiecznie. Do monta u kolektorów potrzebne jest tylko jedno narz dzie. Konstrukcja noêna p yt kolektora, tj. szyny, zaczepy dachowe oraz wsporniki do dachów p askich sà wykonane z aluminium, dzi ki czemu sà lekkie-u atwienie monta u. Niwelowane szyny oraz zaczepy dachowe z mo liwoêcià regulacji wysokoêci pozwalajà dopasowaç kolektory s oneczne do ró nych typów dachu i rodzaju dachówki. Wszystkie dane ukazane w przejrzysty sposób na wyêwietlaczu regulatora WRSol àczenie ze sobà p yt kolektora odbywa si za pomocà fabrycznie wst pnie zmontowanych z àczy gwintowych Serto z uszczelnieniem metal-metal. Regulator kolektora s onecznego Weishaupt WRSol Po uruchomieniu regulator WRSol zapewnia optymalne zasilanie ciep em s onecznym, stale nadzorujàc i optymalizujàc uzysk energetyczny. R czne wprowadzanie nastaw nie jest tu potrzebne. WyÊwietlacz pokazuje uzysk energii w kilowatogodzinach, dzi ki czemu w ka dej chwili dost pna jest informacja na temat wydajnoêci instalacji kolektorów s onecznych. Za pomocà z àcza magistrali e-bus mo liwa jest komunikacja systemu kolektorów s onecznych z systemami sterowniczymi automatyzacji budynku. W wersji 2.0 sà ju wbudowane kolejne funkcje, jak na przyk ad sterowanie uk adem regulacji basenu kàpielowego, àczenie kot ów na paliwo sta e, zasobników buforowych oraz oddzielnych obiegów solarnych. Dopasowanie do wariantu danej instalacji u atwione zostaje dzi ki wst pnie zaprogramowanym maksymalnie 59 wariantom uk adów hydraulicznych upraszczajàc tym samym monta. 5

6 Kolektory typu K i K4 dla du ego zapotrzebowania na ciep o Kolektory s oneczne Weishaupt typu K i K4 wraz ze zintegrowanymi przewodami zbiorczymi sà przeznaczone g ównie do zastosowania na dachach p askich. Nadajà si znakomicie do objektów o du ym zapotrzebowaniu na energi, np. hotele, objekty sportowe, domy wielorodzinne, domy opieki, szpitale. Po àczenie za pomocà kompensatora Idealne do dachów p askich Ze wzgl du na lekkà konstrukcj noênà uk ady kolektorów s onecznych mogà byç stosowane w równej mierze na dachach p askich, jak równie na fundamentach betonowych, murach i balustradach. Zintegrowane przewody zbiorcze Zintegrowane przewody zbiorcze absorbera umo liwiajà pod àczenie do 20 kolektorów w jednym rz dzie przy d ugoêci przewodów wynoszàcej ok. 5 metrów. Dzi ki temu mo liwa jest znaczna redukcja kosztów ca kowitych, poniewa oprócz wyraênego skrócenia czasu monta u, zmniejszone zostajà równie koszty materia ów -przewodów oraz izolacji cieplnej. Stabilna konstrukcja noêna Strata ciênienia [mbar] l/m 80 2 h l/m 2 h l/m 2 h Liczba p yt kolektora w rz dzie Pewny sposób po àczenia kolektorów PrzemyÊlany sposób po àczenia kolektorów realizowany jest przez specjalnie dopasowane kompensatory z opaskami zaciskowymi. Kompensatory przejmujà zale ne od temperatury wyd u enia, przyczyniajà si tym samym do d ugiej ywotnoêci oraz bezawaryjnej eksploatacji. Poza tym dzi ki tej technice przy àcza nie wymagajà du ej iloêci wolnego miejsca, niezb dny jest tym samym niewielki odst p mi dzy kolektorami. Mo na zatem zaoszcz dziç miejsce na ewentualne kolejne kolektory, co oznacza wi kszy uzysk energii. Nieznaczne straty ciênienia fakt ten przyczynia si do zminimalizowania iloêci energii elektrycznej, poniewa pompy mogà pracowaç z mniejszà mocà. Strata ciênienia kolektorów typu K i K4 6

7 Instalacja kolektorów s onecznych w uk adzie pionowym na dachu p askim (w przypadku du ego zapotrzebowania na ciep o) 7

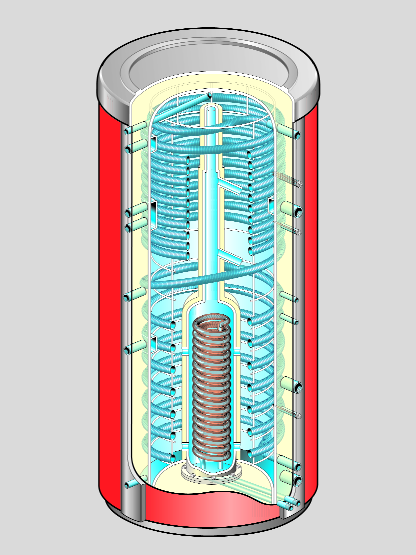

8 Zasobniki solarne Weishaupt WASol i zasobniki energii WES Z wykorzystaniem alternatywnych êróde energii wià e si koniecznoêç posiadania specjalnych zasobników dla instalacji grzewczej i wody u ytkowej Podgrzewanie wody u ytkowej za pomocà energii s onecznej z zastosowaniem podgrzewacza Weishaupt AquaSol W systemie kolektorów s onecznych do podgrzewania wody u ytkowej niezb dny jest specjalny dwufunkcyjny podgrzewacz wody. Podgrzewacz wody Weishaupt AquaSol wyposa ony jest w dwa g adkorurowe wymienniki ciep a. Jeden z nich przejmuje konwencjonalnie wytworzone ciep o, drugi zaê energi uzyskanà z kolektorów s onecznych. Technika ta zapewnia ciàg e zaopatrzenie w ciep à wod, nawet wtedy gdy nie Êwieci s oƒce. Podgrzewacze wody AquaSol dost pne sà o pojemnoêci 10, 410 oraz 510 litrów. Mo na je stosowaç z systemem kolektorów s onecznych pracujàcych w trybie High Flow lub Low Flow. Wykorzystanie energii s onecznej do ogrzewania i podgrzewania wody u ytkowej z zastosowaniem zasobnika energii Weishaupt WES Je eli poza podgrzewaniem wody u ytkowej równie ogrzewanie ma byç wspomagane energià z systemu kolektorów s onecznych, konieczne jest zastosowanie zasobnika energii o du ej pojemnoêci (660 i 910 litrów). Innowacyjny zasobnik energii Weishaupt WES mo e wykorzystywaç ciep o z wielu êróde (kocio na paliwo sta e, pompa ciep a, ogrzewanie elektryczne, itd.), zapewniajàc przy tym idealnà dystrybucj ciep a oraz wysokà wydajnoêç przygotowania ciep ej wody o wzorcowych parametrach higienicznych. Komfort ciep ej wody Zimna woda podgrzewa si podczas przep ywu przez spiralny wymiennik ciep a-rura falista ze stali nierdzewnej. Cz sta wymiana wody oraz intensywny przep yw eliminujà wyst powanie przestojów wody, dzi ki temu zagwarantowane sà wzorcowe parametry higieniczne. Poza Êwie oêcià wody system zapewnia równie du à wydajnoêç przygotowania ciep ej wody, dlatego te zasobniki energii Weishaupt WES nadajà si Êwietnie nawet do stosowania w hotelach i pensjonatach o wi kszym zapotrzebowaniu na ciep à wod. Opatentowana warstwowa kolumna termiczna Stanowi ona uk ad przewodzenia ciep a. Zastosowanie czterech pojedynczych warstw zapewnia przemyêlany rozk ad temperatury w zasobniku energii. Ciep o z energii s onecznej kierowane jest najpierw do górnego obszaru zbiornika, aby w jak najkrótszym czasie mo na by o dysponowaç ciep em do ogrzewania i podgrzewania wody u ytkowej. Warstwowa kolumna termiczna z wbudowanym wymiennikiem ciep a solarnego dzia a wy àcznie zgodnie z zasadami fizyki, nie wymaga ona adnych dodatkowych elementów mechanicznych ani zewn trznych wymienników ciep a. Taki sposób dzia ania stwarza optymalne warunki dla zapewnienia d ugiego okresu eksploatacji ca ego systemu. Niezwykle skuteczna ochrona termiczna Optymalna ochrona termiczna sprawia, e ciep o uzyskane z energii s onecznej jest efektywnie przechowywane. Specjalna izolacja z ywicy melaminowej przylega ÊciÊle do Êcian zbiornika, zapobiegajàc jakiejkolwiek cyrkulacji powietrza. Dodatkowa inwestycja w izolacj z ywicy melaminowej zamiast zastosowania np. mi kkiej pianki op aca si pod ka dym wzgl dem. Wspó czynnik lambda w W/mK 0,055 0,05 0,045 0,04 0,05 0, Ârednia ró nica temperatur (zasobnika wzgl dem otoczenia) w C Weishaupt AquaSol (WASol) do stosowania z systemem kolektorów s onecznych Zasobnik energii Weishaupt (WES) do podgrzewania wody wraz ze wspomaganiem ogrzewania Mi kka pianka poliuretanowa We na mineralna Twarda pianka poliuretanowa ywica melaminowa Porównanie skutecznoêci ró nych materia ów izolacyjnych 8

9 Rozwiàzania systemowe Weishaupt Wszystko od jednego dostawcy Program dostaw Weishaupt oferuje obszerne rozwiàzania systemowe, w sk ad których wchodzà zró nicowane, wzajemnie starannie dopasowane komponenty funkcjonalne. Nowoczesny, prosty w obs udze uk ad elektroniki regulacyjnej pozwala na optymalizacj konwencjonalnych i odnawialnych êróde energii. Ponadto regulator zarzàdza rozdzia em ciep a poprzez zró nicowane komponenty uk adu hydraulicznego. System solarny Weishaupt w po àczeniu z pompà ciep a lub z systemem grzewczym Weishaupt oferuje zatem szczególne korzyêci pod wzgl dem efektywnoêci, komfortu i d ugiej ywotnoêci. Obieg grzewczy System solarny M T Regulator solarny M Pompa ciep a solanka - woda Zasobnik energii Przyk ad instalacji solarnej w po àczeniu z pompà ciep a 9

10 Dane techniczne Wymiary System kolektorów s onecznych Weishaupt WTS-F1 K1 / K2 K / K4 Ci ar / powierzchnia Kolektor kg 42 kg 5 Powierzchnia brutto m 2 2,59 m 2 2,55 Powierzchnia absorbera m 2 2,29 m 2 2,28 Powierzchnia apertury (wlotu Êwiat a) m 2 2, m 2 2,29 Mteria Materia absorbera Blacha aluminiowa z rurà miedzianà, spawanie laserowe Pow oka absorbera Trójwarstwowa pow oka selektywna Materia ramy Profil aluminiowy Materia izolacyjny We na mineralna Materia uszczelniajàcy EPDM (kauczuk etylenowo-propylenowy) Przezroczysta os ona Szyba solarna, klasa 1 Uzysk ciep a Moc kolektora Kolektory s oneczne Weishaupt sà wysokosprawne, kwh/m 2 /a > 525 a tym samym podlegajà subwencjonowaniu (w Niemczech), bowiem spe niajà równie wymagania znaku ekologicznego Moc cieplna / pojedyncza p yta kolektora B kitny Anio. Parametry kontrolne: nat enie promieniowania kw 1, W/m 2 Ta = 20 C, Tm = 50 C mierzone przy kolektorze Normy EN Badania Institut für Thermodynamik und Wärmetechnik (Instytut Termodynamiki i Techniki Cieplnej - Niemcy) Sprawozdanie z badaƒ: 06COL476OEM01 (K1, K2), SPF C691 (K, K4) Certyfikat DIN, znak certyfikacji Solar Keymark 10

11 Typ p yty kolektora Liczba p yt kolektora / wymiary* Uk ad pionowy w dachu Bh Typ kolektora: K2 Lv Uk ad poziomy w dachu Bh Typ kolektora: K1 Lv Usytuowanie: poziomo Uk ad poziomy w dachu Bh Typ kolektora: K1 Lv Usytuowanie: poziomo 2 rz dy jeden nad drugim Uk ad poziomy w dachu Bh Typ kolektora: K1 Lv Usytuowanie: poziomo rz dy jeden nad drugim Uk ad poziomy w dachu Bh Typ kolektora: K1 Lv Usytuowanie: poziomo 4 rz dy jeden nad drugim Uk ad poziomy na dachu Bh Typ kolektora: K1 Lv Uk ad pionowy na dachu Bh Typ kolektora: K1 Lv Uk ad poziomy Bh na dachu p askim Lv Typ kolektora: K1 T T Uk ad pionowy Bh na dachu p askim Lv Typ kolektora: K2 T T Uk ad poziomy Bh na dachu p askim Lv Typ kolektora: K T T H H Uk ad pionowy Bh na dachu p askim Lv Typ kolektora: K4 T T H H Wymiary podano w cm* Bh Wymiar w poziomie Lv Wymiar w pionie T0 G bokoêç dla nachylenia kolektora 0 (45 ) H0 WysokoÊç dla nachylenia kolektora 0 (45 ) 11
