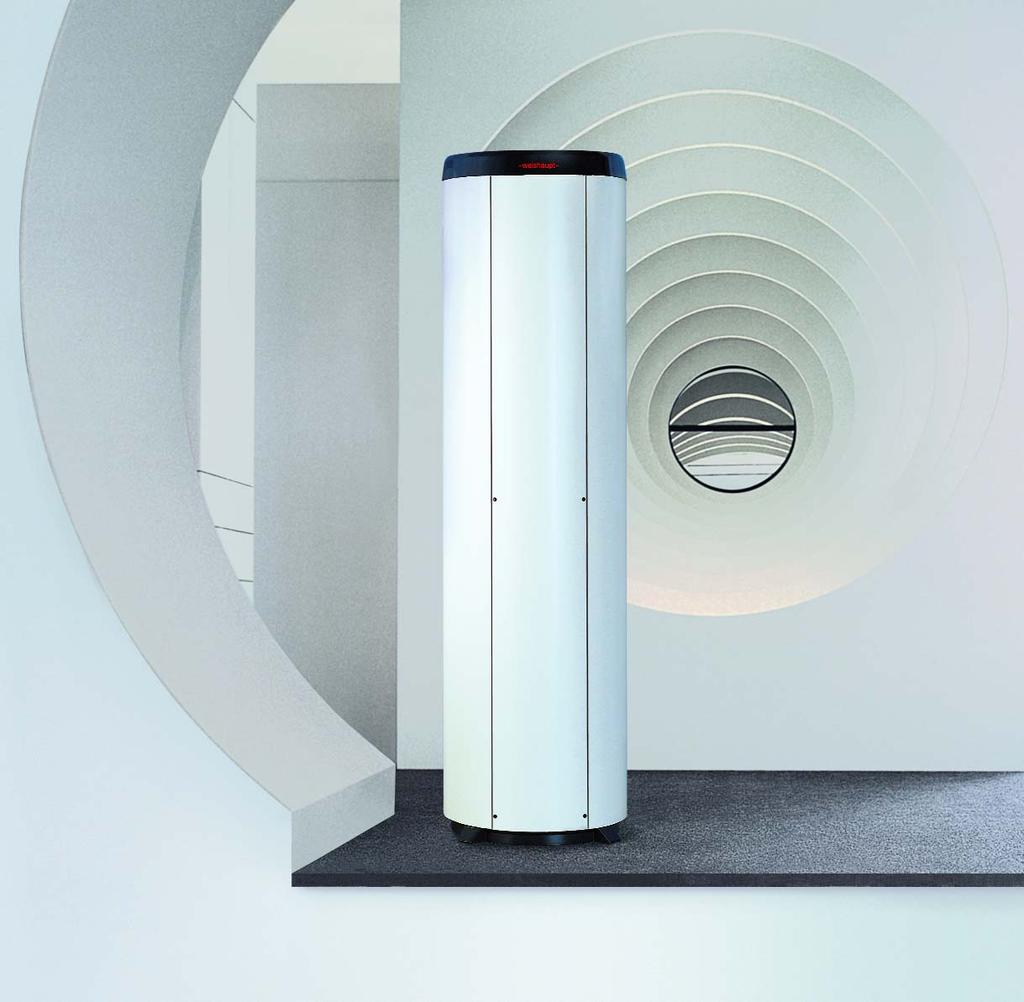

1 produkt Informacja na temat systemów zasobników ciep ej wody Optymalne parametry ciep ej wody Podgrzewacze wody u ytkowej i zasobniki energii Weishaupt

2 Higienicznie czysta woda - na ka de yczenie Firma Weishaupt oferuje w dziedzinie podgrzewania wody u ytkowej atrakcyjny program obejmujàcy ró ne systemy. Oferujemy podgrzewacze wody zasilane w klasyczny sposób z kot ów grzewczych oraz wersje umo liwiajàce dodatkowo wykorzystanie ciep a uzyskiwanego z energii s onecznej. Oprócz maksymalnej sprawnoêci tych systemów w aspekcie komfortu poboru wody, ich w aêciwoêci termoizolacyjnych oraz jakoêci technologii, nasi in ynierowie-projektanci poêwi cili maksimum uwagi kluczowemu zagadnieniu czystoêci i higieny. Zatem wszystkie powierzchnie omywane przez wod u ytkowà sà pokryte wysokiej jakoêci emalià lub te wykonane sà ze stali nierdzewnej. Klasyczne podgrzewanie wody u ytkowej Je eli nie zaplanowano wykorzystania energii s onecznej, wówczas podgrzewanie wody u ytkowej odbywa si za pomocà olejowego lub gazowego kot a grzewczego wzgl. gazowego kot a kondensacyjnego. Ró norodnoêç ofert podgrzewaczy wody firmy Weishaupt o pojemnoêci od 70 do 400 litrów sprawia, e mo liwe jest spe nienie ka dego yczenia klienta. Dla ka dego zastosowania dost pne jest optymalne rozwiàzanie. 2 Podgrzewanie wody u ytkowej energià s onecznà W uk adzie z instalacjà solarnà do podgrzewania wody u ytkowej konieczny jest specjalny dwufunkcyjny podgrzewacz wody. Podgrzewacz wody Weishaupt AquaSol wyposa ony jest w dwa wymienniki ciep a, przy czym wymiennik dolny zasilany jest energià s onecznà, podczas gdy zasilanie górnego wymiennika ciep a odbywa si poprzez uk ad grzewczy, o ile iloêç ciep a uzyskiwanego z energii s onecznej nie jest wystarczajàca. Podgrzewacz Weishaupt AquaSol zapewnia optymalne parametry ciep ej wody i wyst puje w wersjach o pojemnoêci 310 oraz 410 litrów. Podgrzewanie wody u ytkowej wraz ze wspomaganiem ogrzewania energià s onecznà Je eli poza podgrzewaniem wody u ytkowej równie system grzewczy ma byç wspomagany energià z uk adu kolektora s onecznego, konieczne jest zastosowanie zasobnika energii o du ej pojemnoêci. Innowacyjny zasobnik energii Weishaupt WES zachowuje uzysk ciep a z energii s onecznej dzi ki znakomitej izolacji cieplnej, zapewniajàc przy tym idealnà dystrybucj ciep a oraz dostaw ciep ej wody o wzorcowych parametrach higienicznych. Zastosowanie wysokiej jakoêci materia ów, tj. emalii i stali nierdzewnej, gwarantuje jakoêç wody u ytkowej.

3 3

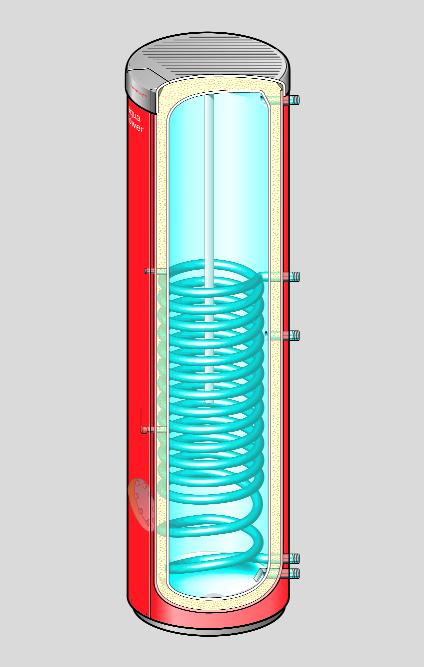

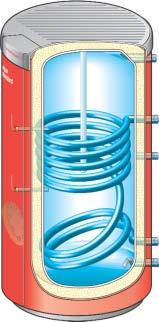

4 Najcz Êciej sprzedawany zestaw: Podgrzewacze wody z kot ami na olej lub gaz Podgrzewacze wody w po àczeniu z systemami grzewczymi Systemy grzewcze niskotemperaturowe i kot y kondensacyjne doskonale nadajà si do efektywnego oraz nieszkodliwego dla Êrodowiska ogrzewania domów jedno- i wielorodzinnych. Dla obu tych systemów firma Weishaupt dysponuje szerokà ofertà podgrzewaczy wody, zsynchronizowanà pod wzgl dem wzornictwa i technologii. Weishaupt Aqua Standard (WAS) - Rozwiàzanie ekonomiczne Podgrzewacz wody o uniwersalnym zastosowaniu zwraca uwag szczególnie korzystnym stosunkiem ceny do wydajnoêci. Cztery ró ne wielkoêci (pojemnoêci) pozwalajà na zastosowanie w szerokim zakresie. Na yczenie podgrzewacz wody mo e zostaç wyposa ony fabrycznie w ogrzewanie elektryczne. Wszystkie podgrzewacze Weishaupt Aqua Standard dostarczane sà seryjnie w komplecie z czujnikiem temperatury oraz kablem. Do dyspozycji jest te drugi czujnik w celu zwi kszenia wspó czynnika mocy (poza WAS 400). Seria WAS jest dost pna w kolorze czerwonym i bia ym do kot ów ustawianych na pod odze lub zawieszonych na Êcianie. Podgrzewacz wody Weishaupt Aqua Tower z kot em kondensacyjnym Weishaupt Thermo Condens Weishaupt Aqua Tower (WAT) - smuk a obudowa Je eli pomieszczenie kot owni jest ciasne, zalecane jest zastosowanie podgrzewacza wody Weishaupt Aqua Tower (WAT). Zajmuje on niewielkà powierzchni. WAT swà wysokà obudowà i smuk ym kszta tem zapewnia - w po àczeniu z wymiennikiem ciep a o du ej wydajnoêci - optymalne parametry ciep ej wody, spe niajàc przy tym oczywiêcie równie wymagania higieny. Ca a powierzchnia omywana przez wod u ytkowà zabezpieczona jest bowiem pow okà wysokiej jakoêci emalii. Weishaupt Aqua Bloc (WAB) - Rozwiàzanie dla ciasnych pomieszczeƒ Szczególnie stabilna os ona zbiornika doskonale nadaje si do zastosowania w po àczeniu z systemem grzewczym, np. ca ej serii WTG lub serii WTU o mocy grzewczej do 20 kw. Dzi ki temu mo liwe jest dostosowanie systemu do specyficznych warunków zabudowy. Weishaupt Aqua Standard (WAS) Weishaupt Aqua Tower (WAT) Weishaupt Aqua Bloc (WAB) 4

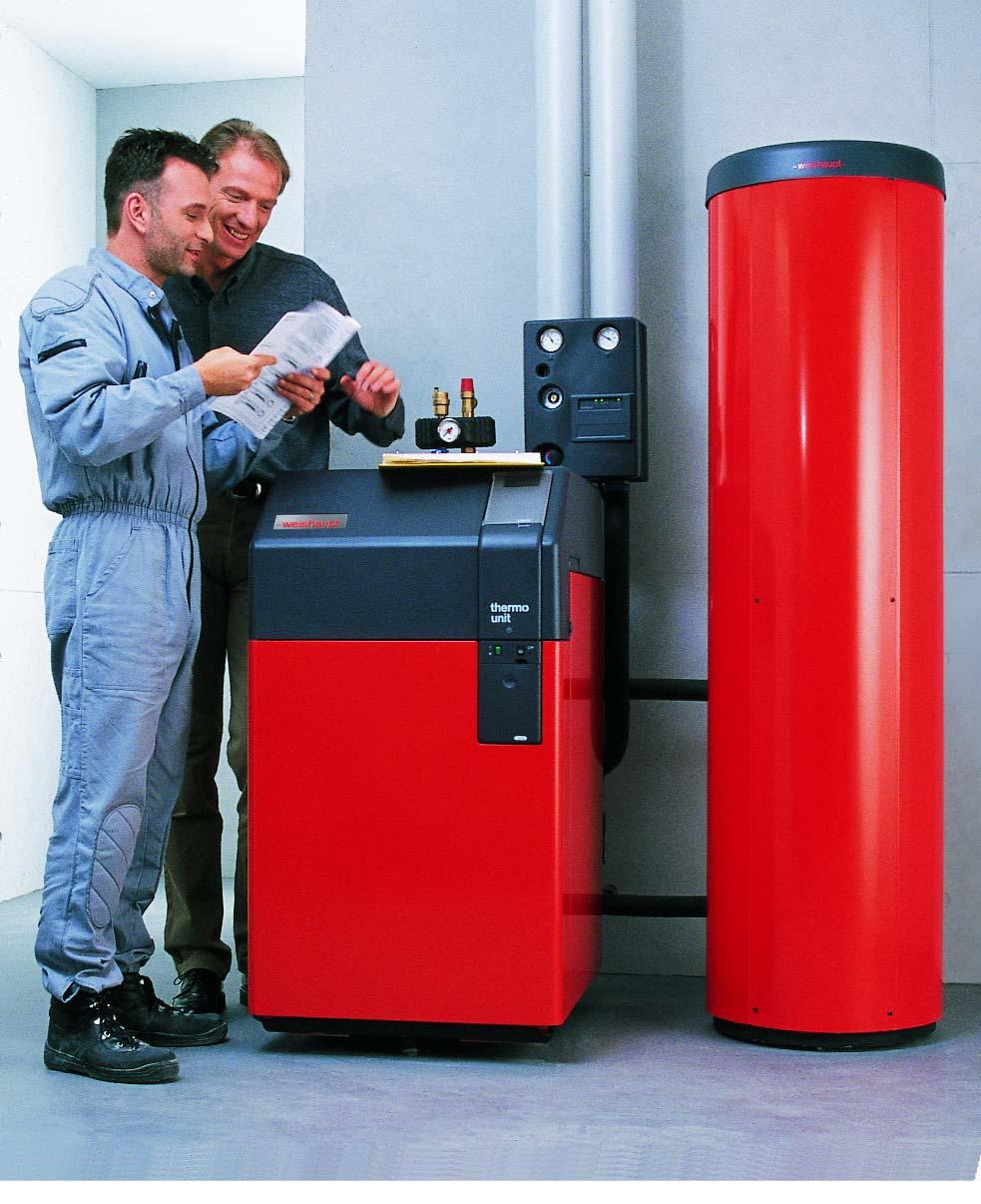

5 Weishaupt Thermo Unit z podgrzewaczem wody Weishaupt Aqua Tower 5

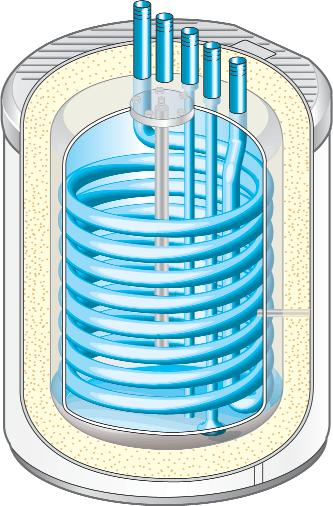

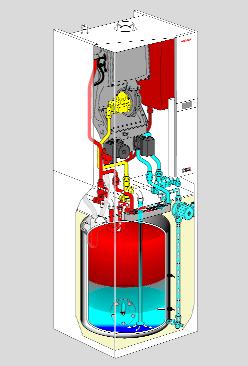

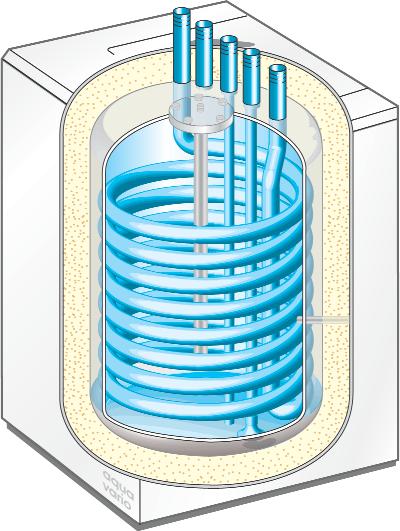

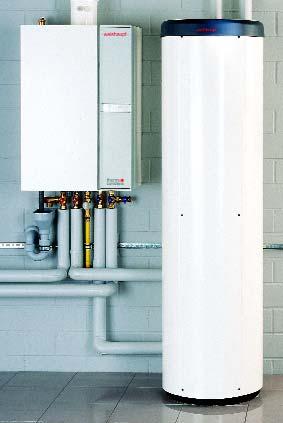

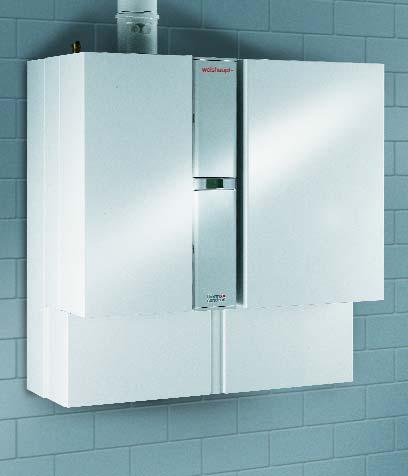

6 Wszechstronne rozwiàzanie: Technika kot ów kondensacyjnych w po àczeniu z podgrzewaczami wody Podgrzewacze wody przeznaczone specjalnie do kot ów kondensacyjnych Weishaupt Thermo Condens (WTC) Zwarta budowa, minimum szumów emitowanych podczas pracy oraz nieskomplikowane przy àcza sprawiajà, e kot y kondensacyjne Weishaupt majà uniwersalne zastosowanie. Aby uzyskaç optymalnà estetyk po àczenia WTC z podgrzewaczami wody opracowano seri Weishaupt Aqua Vario, która pod wzgl dem formy tworzy harmonijnà kompozycj z kot ami kondensacyjnymi. WTC z wiszàcym obok podgrzewaczem WAV Weishaupt Aqua Vario (o przekroju kwadratowym) Weishaupt Aqua Vario (o przekroju okràg ym) Kot ownia kompaktowa WTC Kompakt z zasobnikiem warstwowym WAP Weishaupt Aqua Vario (WAV) - Rozwiàzanie uniwersalne Podgrzewacze wody mogà byç dostarczane w wielkoêciach 70 oraz 100 litrów. Podgrzewacz o pojemnoêci 70 litrów o przekroju kwadratowym mo e byç montowany pod kot em kondensacyjnym lub obok niego. Podgrzewacz 100-litrowy, przeznaczony do ustawienia pod kot em kondensacyjnym, dostarczany jest w wersji o przekroju kwadratowym lub okràg ym. Kot ownia kompaktowa WTC Kompakt wraz z zasobnikiem Kocio kondensacyjny wchodzi równie w sk ad kompaktowej kot owni WTC Kompakt wraz z innowacyjnym zasobnikiem warstwowym WAP o pojemnoêci 115 litrów. Zaleta: du a wydajnoêç przygotowania ciep ej wody przez kompaktowà kot owni przy niewielkim zapotrzebowaniu miejsca. WydajnoÊç Weishaupt Aqua Power odpowiada wydajnoêci tradycyjnego zasobnika o pojemnoêci 200 litrów. Do klasycznego przygotowania c.w.u. kocio WTC oferowany jest równie w zestawie z ekonomicznym podgrzewaczem wody o pojemnoêci 100 litrów wyposa onym w spiralny wymiennik ciep a. 6

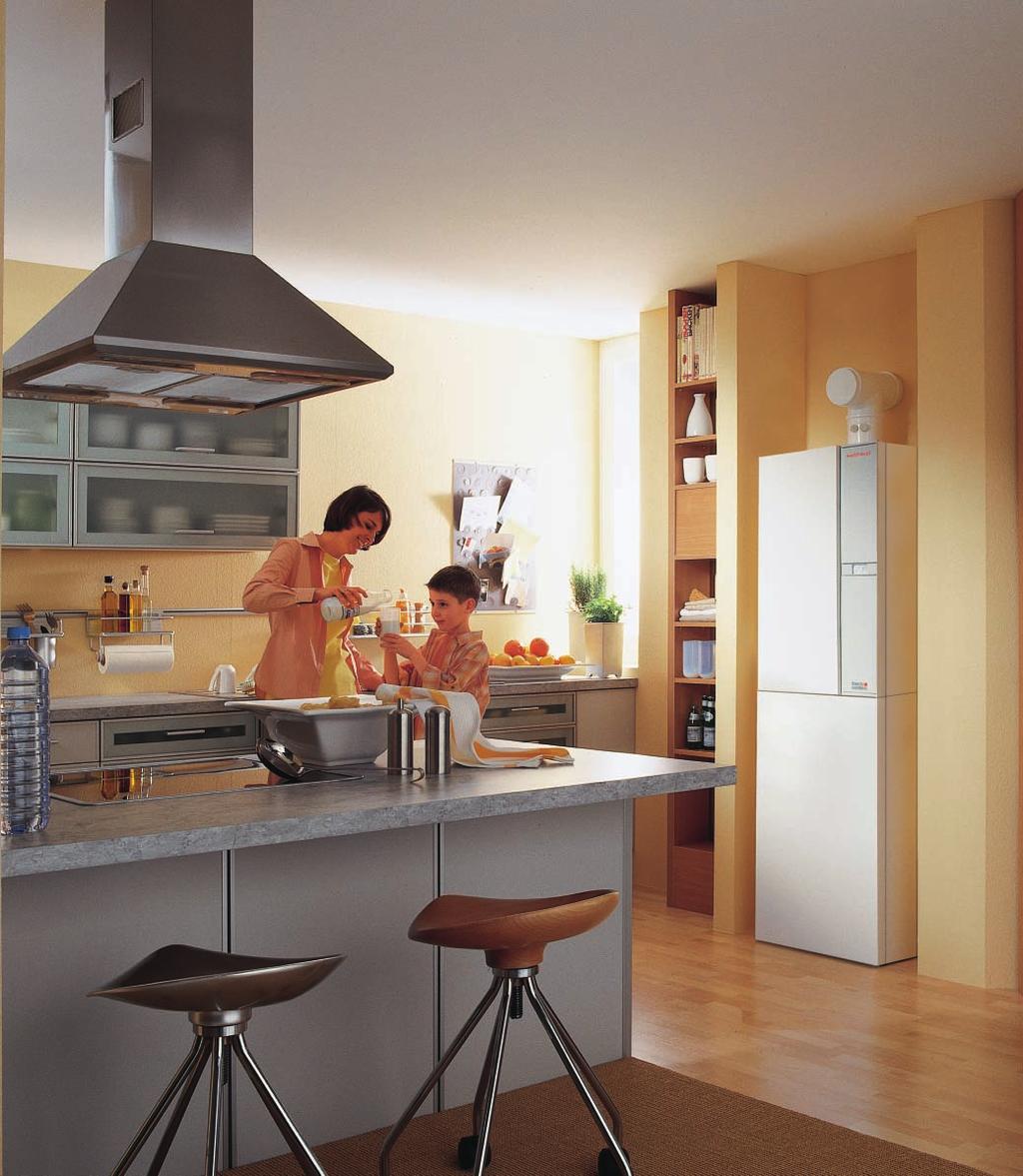

7 Kot ownia kompaktowa WTC Kompakt z wbudowanym zasobnikiem 7

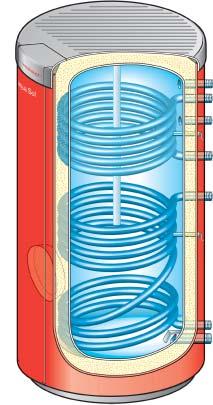

8 Energia s oneczna: Dwufunkcyjne podgrzewacze wody Podgrzewacze wody do uk adów kolektorów s onecznych Dodatkowe wykorzystanie energii s onecznej do podgrzewania wody pozwala nie tylko zaoszcz dziç paliwo, lecz równie zredukowaç emisje substancji szkodliwych. Dwufunkcyjne podgrzewacze wody Weishaupt Aqua Sol idealnie nadajà si do takich zastosowaƒ. W po àczeniu z kolektorami s onecznymi i systemami grzewczymi firmy Weishaupt tworzà doskonale zharmonizowany uk ad, spe niajàcy wszelkie wymagania. Weishaupt Aqua Sol (WASol) - Rozwiàzanie alternatywne Wymienniki ciep a w podgrzewaczu wody Weishaupt Aqua Sol wyró niajà si znakomità sprawnoêcià, zapewniajàc w ten sposób znakomite parametry ciep ej wody. Tak e w tej wersji powierzchnia omywana przez wod u ytkowà pokryta jest warstwà emalii wysokiej jakoêci, dzi ki czemu zagwarantowane sà optymalne parametry higieniczne. Podgrzewacze Weishaupt Aqua Sol dostarczane sà w wersjach o pojemnoêci od 310 do 410 litrów. Przeznaczone sà do przy àczania do kolektorów w trybie pracy Low-Flow oraz High-Flow. Podgrzewacz wody Weishaupt Aqua Sol (WASol) Kocio kondensacyjny Weishaupt Thermo Condens z podgrzewaczem wody Weishaupt Aqua Sol (WASol) 8

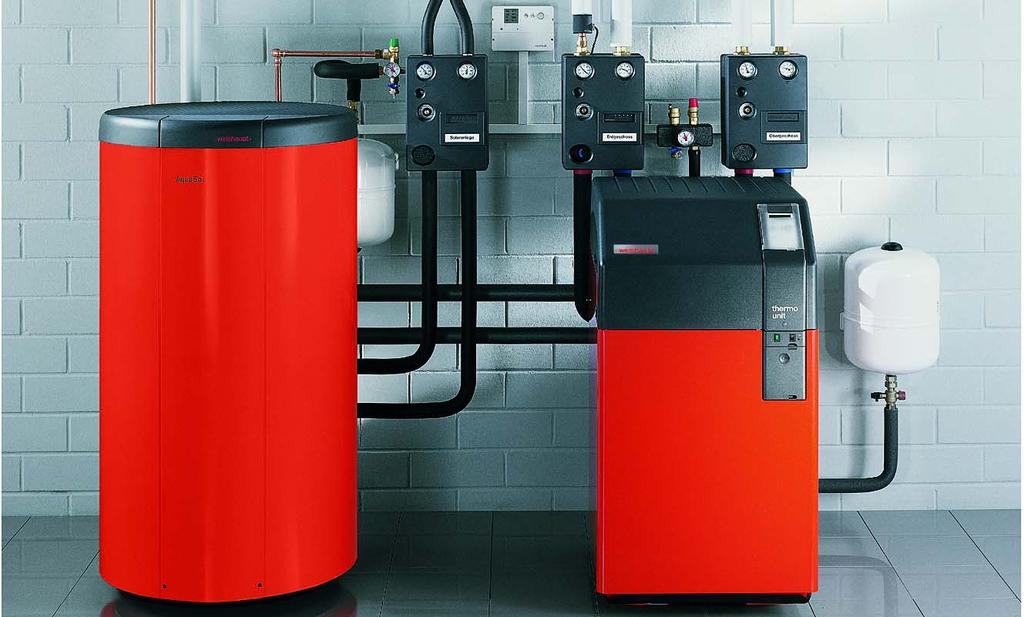

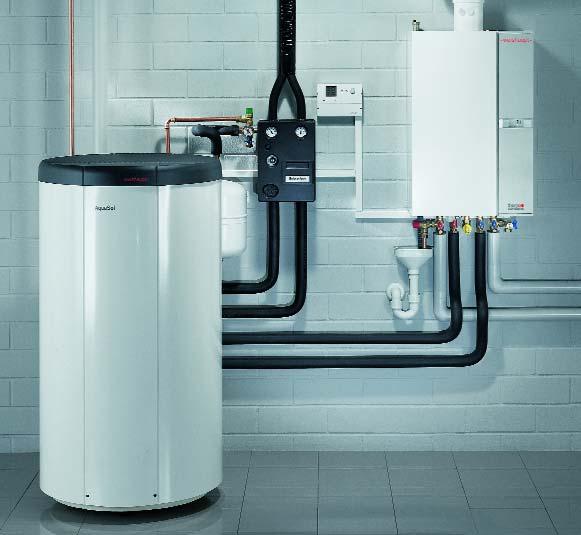

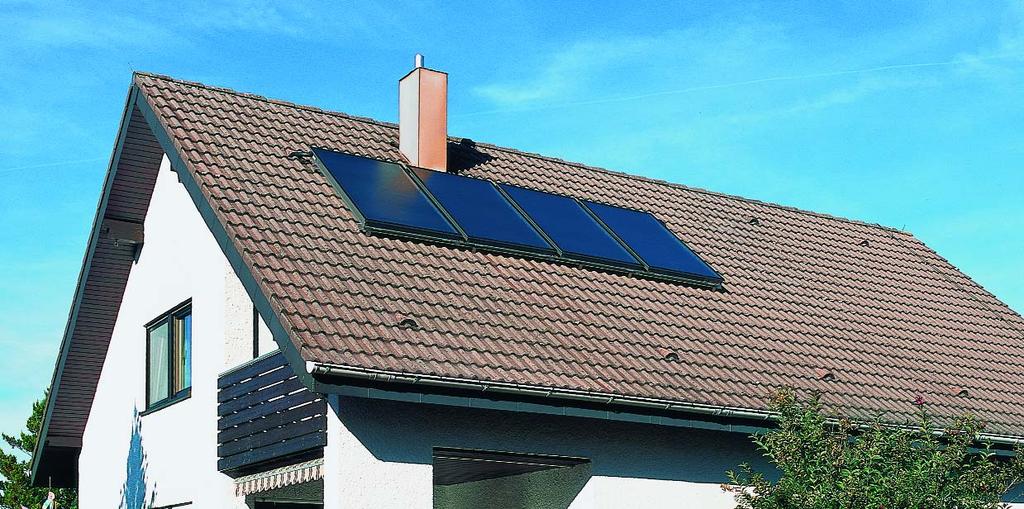

9 Kolektor s oneczny Weishaupt (WTS-F1) Weishaupt Thermo Unit z podgrzewaczem wody Weishaupt Aqua Sol (WASol) 9

10 Dane techniczne podgrzewaczy wody Typ podgrzewacza wody WAT140 WAS150 WAS200 WAS280 WAS400 PojemnoÊç znamionowa litry Maks. temperatura robocza ciep a woda C Maks. temperatura robocza woda grzewcza C Dopuszczalne ciênienie robocze bar Powierzchnia grzewcza m 2 1,1 0,8 1,1 1,6 2,1 PojemnoÊç wody grzewczej litry 5,5 6,7 8,9 13,4 14 Strata na utrzymanie gotowoêci 1 kwh/24h 1,54 1,62 1,72 1,91 2,16 Ci ar pustego podgrz. bez opakow. i palety kg /10/60 C-3 m 3 /h Q D kw r D l/h N L 2 2 2/3 3 3/5 3 6/9, Q 10min l/10min / / / p mbar /10/60 C-1 m 3 /h Q D kw (W po àczeniu z systemami r D l/h grzewczymi firmy Weishaupt. Zaprojektowana moc kot a N L 2 1/1,5 3 3/5 3 7/ musi byç przynajmniej 10% wy sza ni wydajnoêç Q 10min l/10min / / / podgrzewacza wody.) p mbar Uwaga: Z zasady nale y zapewniç wystarczajàcà iloêç wolnego miejsca przed i nad podgrzewaczem wody aby umo liwiç czynnoêci kontrolne oraz w razie potrzeby wymian anody magnezowej. W razie potrzeby mo na zastosowaç równie anod aƒcuchowà. Wówczas wymagana jest nast pujàca iloêç wolnego miejsca: Weishaupt Aqua Tower WAT Weishaupt Aqua Standard WAS Weishaupt Aqua Sol WASol Weishaupt Aqua Vario WAV Weishaupt Aqua Bloc WAB 200 mm nad podgrzewaczem WAT 200 mm nad podgrzewaczem WAS 200 mm nad podgrzewaczem WASol 300 mm nad podgrzewaczem WAV 550 mm przed podgrzewaczem WAB 10

11 WAB150 WAV70-K WAV100-K WAV100-Z WASol310 WASol ,1 1,0 1,1 1,1 0,9/1,5 1,2/1,7 7,6 4,3 7,6 7,6 62,/10,2 7,7/9,2 1, , ,5 1,9 2 4, ObjaÊnienia: 75; 80 C: Temperatura zasilania 10 C: Temperatura zimnej wody na wlocie 60 C: Temperatura ciep ej wody na wylocie 1; 2; 3 m 3 /h: Nat enie przep ywu wody grzewczej Q D : Moc ciàg a dla podanych temperatur i nat enia przep ywu wody grzewczej r D : IloÊç pobieranej wody w odniesieniu do Q D N L : Wskaênik mocy dla podanych temperatur i nat enia przep ywu wody grzewczej Q 10min : Moc chwilowa w przeliczeniu na 10 minut poboru wody dla danego wskaênika mocy p : Strata ciênienia dla podanego nat enia przep ywu wody grzewczej 1 Temperatura zasobnika 65 C/ temperatura w pomieszczeniu 20 C 2 Obj toêciowe nat enie przep ywu 2 m 3 /godz. 3 Dolne po o enie czujnika 4 75/10/50 C ,5 1,5 0,9 4 2, Zarejestrowane w DIN pod numerem: 0247/01-3MC 11

12 Wymiary podgrzewaczy wody Weishaupt Aqua Tower (WAT) Weishaupt Aqua Standard (WAS) W (1 AG) d 1 d 1 W (1 AG) V (1 AG) Z (3/4 AG) h 6 h 7 V (1 AG) Z (3/4 AG) h 6 h 7 h 4 h 5 h 4 h 5 R (1 AG) K (1 AG) h 1 h 2 h 3 R (1 AG) K (1 AG) h 1 h2 h 3 Weishaupt Aqua Bloc (WAB) WTG WTG W V Przy àcze ciep ej wody Zasilanie inst. grzewczej Z Cyrkulacja R Powrót z inst. grzewczej K Przy àcze zimnej wody W (1 AG) h 5 AG Gwint zewn. Z (3/4 AG) V / R (1 AG) h 2 h 3 h 4 K (1 AG) l 1 h 1 l 2 Wymiary (mm) d 1 h 1 h 2 h 3 h 4 h 5 h 6 h 7 l 1 l 2 Ø ko n.rewizyjn. Wymiar przechy. WAT WAS WAS WAS WAS WAB Dane dotyczàce wymaganej iloêci wolnego miejsca dla serwisu i konserwacji: patrz strona

13 Weishaupt Aqua Vario WAV 70-K WAV 100-K (o przekroju kwadratowym) WAV 100-Z (o przekroju okràg ym) Wersja wiszàca obok kot a h2 h2 V WZKR (3/4 AG) h 2 h 2 V WZKR (3/4 AG) V WZKR (3/4 AG) V WZKR (3/4 AG) h 1 Wersja stojàca pod kot em h 1 h 1 l1 l3 l1 l3 d1 l 2 Wymiary (mm) h 1 h 2 l 1 l 2 l 3 d 1 Ø ko nierza rewizyjnego WAV 70-K (do zawieszenia obok kot a) WAV 70-K (do ustawienia pod kot em) WAV 100-K (prostopad oêcian) WAV 100-Z (walec) WTC-K (z zasobnikiem) Weishaupt Aqua Sol (WASol) d 1 W (1 AG) V (1 AG) Z (3/4 AG) R (1 AG) h 7 h 8 h 9 V (1 AG) h 5 h 6 R (1 AG) K (1 AG) h 1 h2 h 3 h 4 Wymiary (mm) d 1 h 1 h 2 h 3 h 4 h 5 h 6 h 7 h 8 h 9 Ø ko nierza rewiz. Wymiar przechy. WASol WASol Dane dotyczàce wymaganej iloêci wolnego miejsca dla serwisu i konserwacji patrz strona

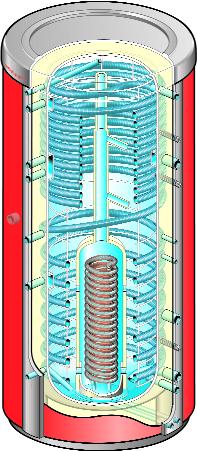

14 Zasobniki energii Weishaupt Rozwiàzanie perspektywiczne Z myêlà o przysz oêci Je eli poza podgrzewaniem wody równie system grzewczy ma byç wspomagany energià s onecznà, wówczas zastosowanie zasobnika energii Weishaupt stanowi w aêciwe oraz przysz oêciowe rozwiàzanie. Zasobnik ten dostosowany jest równie do przejmowania energii z dodatkowych êróde, np. ze spalania drewna. Zasobnik energii WES o pojemnoêci 660 lub 910 litrów jest produktem na najwy szym poziomie technicznym, przeznaczonym nie tylko do wspomagania ogrzewania. Dzi ki inteligentnemu systemowi zarzàdzania ciep em zapewnione jest tu oprócz optymalnego rozdzia u ciep a grzewczego równie efektywne podgrzewanie wody u ytkowej. Dzi ki mo liwoêci zestawienia w kaskad mogà byç przygotowywane wi ksze obj toêci wody. Udzia energii s onecznej w pokryciu zapotrzebowania: 30% W skali roku, dzi ki po àczeniu systemu solarnego z zasobnikami do dostarczenia energii, mo na osiàgnàç stopieƒ pokrycia zapotrzebowania do 30%. Gdy S oƒce nie Êwieci, gotowoêç zasobnika energii realizowana jest przez system grzewczy na olej lub gaz. Podgrzewanie wody jest wyjàtkowo efektywne, poniewa czas pracy palnika zostaje zoptymalizowany dzi ki du ej obj toêci zasobnika. W po àczeniu z kot ami kondensacyjnymi Weishaupt do podgrzewania wody u ytkowej jest wykorzystywane równie ciep o uzyskane w wyniku kondensacji. Optymalne parametry ciep ej wody Zasobniki WES spe niajà wysokie wymagania dla uzyskania optymalnych warunków poboru c.w.u., jak równie jej odpowiednich parametrów higienicznych. Zimna woda podgrzewa si podczas przep ywu przez spiralny wymiennik ciep a-rura falista ze stali nierdzewnej. W rurze falistej strumieƒ wody ulega zawirowaniom, co w po àczeniu z du à powierzchnià wymiany ciep a pozwala uzyskaç wysokà efektywnoêç, a tym samym du à wydajnoêç przygotowania ciep ej wody. Równie w trakcie poboru ciep ej wody zostaje zachowany rozk ad temperatur w zasobniku energii. Zasada podgrzewu przep ywowego oraz relatywnie niewielki zapas wody w zasobniku sprawia, e woda u ytkowa jest zawsze Êwie a. Cz sta wymiana wody oraz intensywny przep yw eliminujà wyst powanie przestojów wody, dzi ki temu zagwarantowane sà wzorcowe parametry higieniczne. Opatentowana warstwowa kolumna termiczna Zastosowanie czterech pojedynczych warstw zapewnia przemyêlany rozk ad temperatury w zasobniku energii. Taki system umo liwia podgrzanie wody grzewczej dzi ki energii s onecznej i skierowanie jej najpierw do górnej cz Êci zasobnika, aby ciep o mo na by o uzyskaç w jak najkrótszym czasie. Warstwowa kolumna termiczna z odpowiednio dobranym wymiennikiem ciep a solarnego dzia a wy àcznie zgodnie z zasadami fizyki (prawo wyporu). Nie sà potrzebne adne dodatkowe instalacje mechaniczne ani zewn trzne wymienniki ciep a z dodatkowymi pompami. Taki sposób dzia ania stwarza optymalne warunki zapewniajàce d ugi okres bezawaryjnej eksploatacji ca ego systemu. Skuteczna ochrona termiczna Aby zachowaç w zasobnikach energii ciep o uzyskane z energii s onecznej, firma Weishaupt zastosowala izolacj cieplnà dla optymalnej ochrony termicznej. Specjalna izolacja z ywicy melaminowej przylega ÊciÊle do Êcian zbiornika, zapobiegajàc jakiejkolwiek cyrkulacji powietrza. Dodatkowa inwestycja w izolacj z ywicy melaminowej zamiast zastosowania np. mi kkiej pianki op aca si pod ka dym wzgl dem, tym bardziej, e izolowane jest równie dno zasobników energii Weishaupt. 14

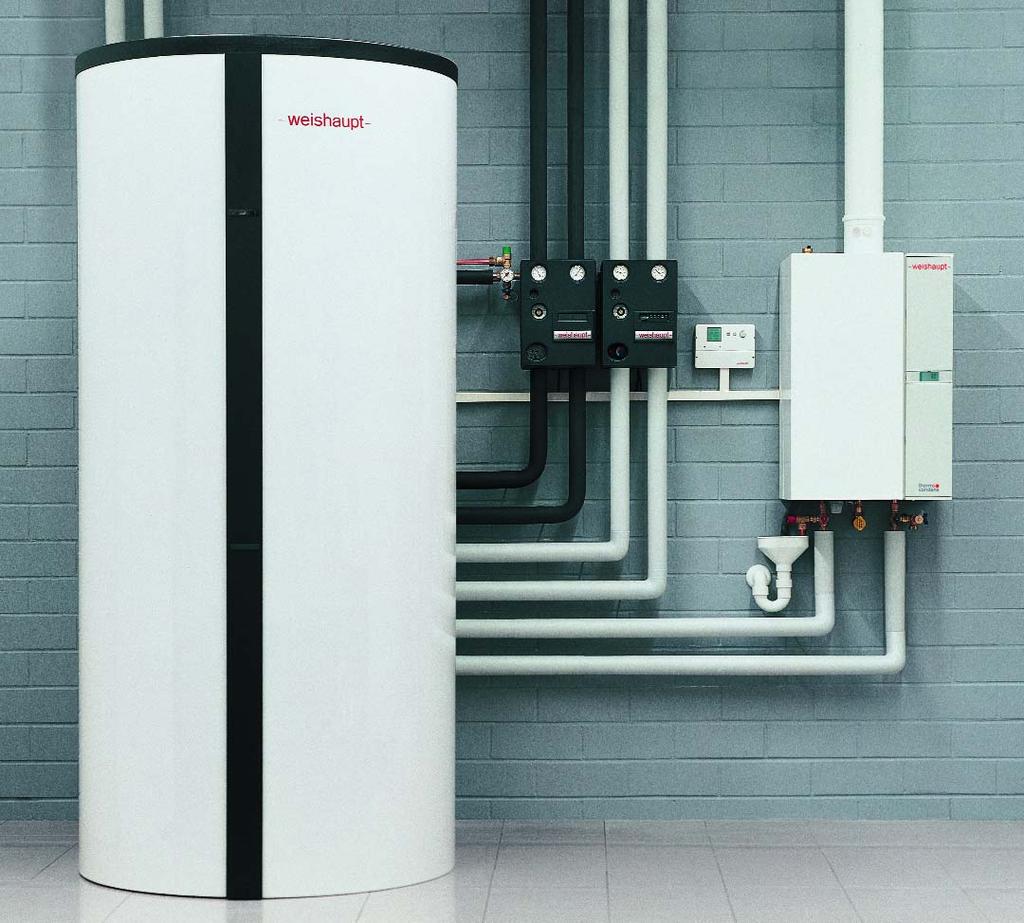

15 Kocio kondensacyjny Weishaupt Thermo Condens z zasobnikiem energii Weishaupt WES 910-C 15

16 Optymalne wykorzystanie energii Technika regulacyjna Dzi ki zespoleniu ró nych êróde ciep a w jeden proces pozyskiwania energii mo liwe jest dopasowanie do zró nicowanych warunków atmosferycznych, przy czym proces ten jest sterowany i realizowany za pomocà elastycznej techniki regulacji firmy Weishaupt. Zasada regulacji wszystko z jednej r ki oferuje ponadto przekonujàce korzyêci: Oszcz dnoêç kosztów Seryjne wyposa enie w uk ad regulacji buforowej sprawia, e zb dny jest zakup dodatkowych elementów regulacyjnych. Oszcz dnoêç czasu Wszystkie g ówne funkcje realizuje regulator systemu grzewczego, stàd te nie jest konieczna integracja z systemem dodatkowych podzespo ów regulacyjnych. B3 B10 obj toêç bufora podgrzewanego energià s onecznà B3 B10 bufor ciep a do ogrzewania i podgrzewania c.w.u. zasilany priorytetowo energià s onecznà B11 B11 wolna obj toêç do zasilania energià s onecznà wolna obj toêç do zasilania energià s onecznà 1. Ogrzewanie energià s onecznà - ca kowite pokrycie zapotrzebowania na ciep o W okresie przejêciowym instalacja solarna jest cz sto w stanie pokryç zarówno zapotrzebowanie na ciep o do przygotowania wody u ytkowej, jak równie zapotrzebowanie na cele ogrzewania. Sytuacja ta jest rozpoznawana przez czujnik B3 lub B10. Konwencjonalny system grzewczy zostaje automatycznie wy àczony. 2. Ogrzewanie energià s onecznà, ogrzewanie dodatkowe w razie potrzeby za pomocà konwencjonalnego systemu grzewczego W uk adzie regulacji buforowej preferowane jest wykorzystanie energii pochodzàcej ze êróde odnawialnych. System grzewczy w àcza si dopiero wówczas, gdy iloêç ciep a w zasobniku energii nie jest wystarczajàca. Istotne znaczenie ma równie strategia adowania zasobnika energii WES realizowana przez regulator kolektora s onecznego WRSol 2.0. Je eli temperatura w buforze ciep a do podgrzewania wody u ytkowej jest zbyt niska, nale y jà mo liwie szybko podwy szyç za pomocà energii s onecznej, zanim system grzewczy zacznie dodatkowo adowaç zasobnik. Obj toêciowe nat enie przep ywu przez kolektor s oneczny zostaje zmniejszone w celu uzyskania wy szej temperatury na zasilaniu w wymienniku ciep a kolektora s onecznego. W wyniku si y wyporu w warstwowej kolumnie termicznej poziom wody szybko podnosi si do górnej strefy bufora ciep a i jest ona bezpoêrednio do dyspozycji do podgrzewania wody u ytkowej oraz dostarczania ciep a w celu ogrzewania. 16

17 Niezawodna eksploatacja Dzi ki pomys owej technice regulacyjnej zapewnione jest w sposób ciàg y optymalne zarzàdzanie energià zasobników energii i systemu grzewczego. Oszcz dnoêç energii Zu ycie paliw konwencjonalnych zosta o zmniejszone, gdy do ogrzewania i podgrzewania wody u ytkowej priorytetowo wykorzystana jest energia s oneczna. Ochrona Êrodowiska - zmniejszenie emisji substancji szkodliwych Eksploatacja z zastosowaniem dwóch czujników bufora pozwala zoptymalizowaç czas pracy konwencjonalnego systemu grzewczego. Zmniejszenie liczby uruchomieƒ palnika powoduje oprócz znacznego obni enia poziomu emisji substancji szkodliwych równie zredukowane zu ycie energii. B3 B10 B11 bufor ciep a do ogrzewania i podgrzewania c.w.u. zasilany priorytetowo przez obce êród o ciep a (np. opalane drewnem) wolna obj toêç do zasilania energià s onecznà 1 2 B3 B10 B11 bufor ciep a do podgrzewania wody u ytkowej bufor ciep a do ogrzewania wolna obj toêç do zasilania energià s onecznà 3. Ogrzewanie ciep em obcym wolna rezerwowa obj toêç na energi s onecznà Zasobnik WES mo e pozyskaç energi równie z obcego êród a ciep a, np. z kot a opalanego drewnem lub peletami. Temperatur w zasobniku nadzoruje uk ad regulacji buforowej. Je eli temperatury wewnàtrz zasobnika energii sà wystarczajàce aby pokryç zapotrzebowanie na ciep o, wówczas nie jest wymagane uruchomienie systemu grzewczego. Je eli nie dysponujemy ju energià z obcego êród a ciep a, system grzewczy do àcza si automatycznie, gdy tylko zasobnik energii wymaga dostarczenia energii cieplnej. Równie w przypadku eksploatacji z zastosowaniem obcego êród a ciep a, do dyspozycji jest wystarczajàco du a obj toêç bufora zasobnika do poboru bezp atnej energii s onecznej. 4. Ogrzewanie konwencjonalnym systemem grzewczym - aktualnie bez mo liwoêci wykorzystania energii s onecznej Temperatura w buforze ciep a do podgrzewania wody u ytkowej utrzymywana jest na sta ym poziomie. Je eli temperatura spadnie poni ej wartoêci temperatury zadanej na czujniku B3, nastàpi do adowanie bufora ciep a 1 przez kocio poprzez zawór prze àczajàcy. Temperatur w buforze ciep a do ogrzewania kontroluje czujnik B10 i w zale noêci od temperatury zewn trznej jest ona utrzymywana jedynie na poziomie niezb dnym do osiàgni cia wymaganej temperatury w pomieszczeniu. Kocio uzupe nia energi cieplnà w buforze ciep a poprzez zawór prze àczajàcy 2 a osiàgni ta zostanie wartoêç zadana temperatury na dolnym czujniku bufora B11. Aby zachowaç uwarstwienie, pompa obiegowa kot a wy àcza si po up ywie czasu wybiegu. 17

18 Dane techniczne Wymiary Typ zasobnika energii WES 910-C 910-H 910-W 660-C 660-H 660-W PojemnoÊç znamionowa litry Maksymalna temp. robocza-ciep a woda C Dopuszczalne ciênienie robocze zasobnika bar Dopuszczalne ciênienie robocze wym. ciep a dla wody u ytkowej bar Dopuszcz.ciÊn.rob.-wym.ciep a ob.solarnego bar Powierzchnia wymiany ciep a: Kolektor s. m 2 3,5 3,5 Powierzchnia wymiany ciep a c.w.u. m 2 9,0 9,0 7,5 7,5 Strata na utrzymanie gotowoêci 1 kwh/24h 3,9 3,3 3,8 3,4 2,9 3,3 Ci ar pustego zasobnika bez opakowania i palety kg /10/60 C-0,35 m 3 /h Q D kw r D l/h N L 3,5/6,5 2 3,5/6,5 2 2,0/2,4 2 2,0/2,4 2 Q 10min l/10min 250/ / / /265 2 p mbar /10/50 C-2,0 m 3 /h* Q D kw 80/90 80/90 75/90 75/90 75/10/60 C-2,0 m 3 /h* r D l/h 1700/ 1700/ 1650/ 1650/ N L 17/19 17/19 10,5/14 10,5/14 Q 10min l/10min 555/ / / /500 p mbar 7/7 7/7 7/7 7/7 * WartoÊci w przypadku przy àczenia do kot a bez zastosowania kolektora s onecznego Zasilanie z kot a do podgrzewania ciep ej wody. Powrót do dodatkowego êród a ciep a bez kolektora s onecznego. ObjaÊnienia: 65; 75; 80 C: Temperatura zasilania 10 C: Temperatura na wlocie zimnej wody 50; 60 C: Temperatura na wylocie ciep ej wody 0,35; 1; 2; 3 m 3 /h: Nat enie przep ywu wody grzewczej Q D : Moc ciàg a dla podanych temperatur i nat enia przep ywu wody grzewczej r D : IloÊç pobieranej wody w odniesieniu do Q D N L : Q 10min : p : Wskaênik mocy dla podanych temperatur i nat enia przep ywu wody grzewczej Moc chwilowa w przeliczeniu na 10 minut poboru wody dla danego wskaênika mocy Strata ciênienia dla podanego nat enia przep ywu wody grzewczej 1 Temperatura zasobnika 65 C, temperatura w pomieszczeniu 20 C 2 Kompletnie na adowany zasobnik do temperatury minimum 60 C 18

19 Zasobniki energii Weishaupt WES WysokoÊç przy àczenia od dolnej kraw dzi WES WES WES WES WES WES H -H -W -W -C -C (mm) (mm) (mm) (mm) (mm) (mm) Odpowietrzanie 1/ Kaskada 1 1 1/ Zasilanie z kot a do 1 przygotowania c.w.u. w e WysokoÊç przy àczenia od dolnej kraw dzi WES WES WES WES WES WES C -C -W -W -H -H (mm) (mm) (mm) (mm) (mm) (mm) Ciep a woda x tuleja czujnika 3/ Zasil. ob.grz Zasilanie z kot a 1 obieg grzewczy Kaskada 2 1 1/ Powrót do kot a Powrót z ob.grz Kaskada 3 1 1/ Kaskada 4 1 1/ Opró nianie 1/2 r t z u i Zasil. z DZ 1 1/ x tuleja czujnika 3/ Ogrzew. elektryczne x tuleja czujnika 3/ x tuleja czujnika 3/ Powrót do DZ 1 1/ x tuleja czujnika 1/ Powrót do DZ 1 1/ Zimna woda Ob. solarny 3/ WysokoÊç bez izolacji Wymiar przechy Minimalna wysokoêç pomieszczenia** * Je eli pomieszczenie nie ma wymaganej wysokoêci, izolacj pokrywy nale y za o yç przed zamontowaniem p aszcza izolacyjnego. Pokrywa z tworzywa sztucznego mo e zostaç nasuni ta po dopasowaniu. Pozwala to obni yç wymaganà wysokoêç pomieszczenia o 50 mm. Ogrzewanie elektryczne DZ Dodatkowe êród o ciep a d1 d2 d d2 90 * * Przy àcza kaskad. (21) - (24) wy àcznie w przypadku wersji zasobnika K. Wersja kaskadowa 19
