Machine Struxure. 100 % wydajności, elastyczności w projektowaniu i programowaniu.

Transkrypt

1 Machine Struxure 100 % wydajności, elastyczności w projektowaniu i programowaniu.

2 Wymagania stawiane przed producentem maszyny Maszyny muszą być Ekonomiczne i bardziej wydajne (produkcja, oszczędność energii..) Tańsze i bezawaryjne Mieć mniejsze wymiary Spełniać Standardy Międzynarodowe Muszą być szybciej projektowane i produkowane Wymagania do producentów systemów sterowania Elastyczny i jednorodny system sterowania Optymalna i dopasowana architektura systemu Tańsze komponenty, programy i jeden kabel do programowania, serwisowania 2

3 Jak zwiększyć wydajność maszyny i zredukować koszty jej produkcji? Jak Schneider Electric może pomóc zredukować koszty maszyny i zwiększyć jej wydajność? 3

4 Zmiana trendów w kosztach podczas produkcji, programowania maszyny. Koszty powstania maszyny zmieniły się w ciągu ostatnich 30 lat Przeszłość Część mechaniczna Programowanie, projektowanie Systemu sterowania 20% 80% Teraz Część mechaniczna Programowanie, projektowanie systemu sterowania 60% 40% 4

5 Flexible Machine Control jest kluczową częścią systemu MachineStruxure TM Zapewnić optymalne rozwiązanie sterowania maszyny to nasz cel. Oferta Flexible Machine Control to jedna platforma sprzętowa i jeden system do programowania, optymalizacji sterowania pracy maszyny bądź aplikacji. 5

6 100 % elastyczności i optymalizacji kosztów przez odpowiednio dobrany system 1 środowisko programowania Oprogramowanie do konfiguracji i programowania - SoMachine 1 platforma sprzętowa Sterowniki PLC, zintegrowane z HMI bądź do obsługi Servo PLC z HMI PLC z VSD PLC PLC do sterowania osi I/O 6

7 Jedno środowisko programowania Skrócenie czasu programowania. Pracując w jednym systemie projektujemy, programujemy, definiujemy zmienne tylko raz a potem nimi zarządzamy. 7

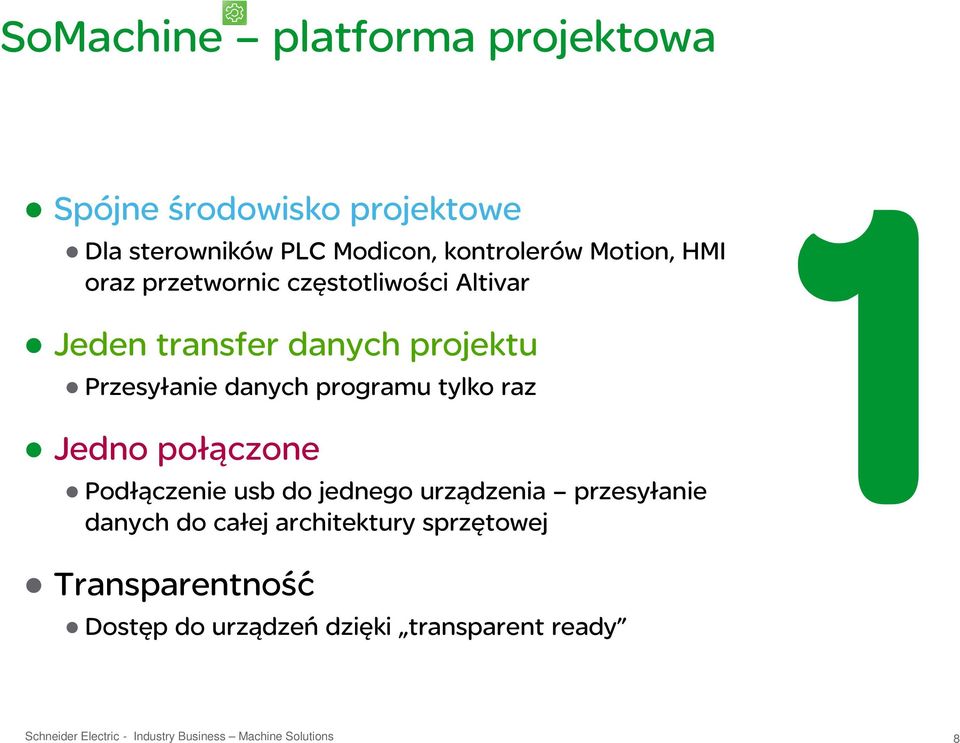

8 SoMachine platforma projektowa Spójne środowisko projektowe Dla sterowników PLC Modicon, kontrolerów Motion, HMI oraz przetwornic częstotliwości Altivar Jeden transfer danych projektu Przesyłanie danych programu tylko raz Jedno połączone Podłączenie usb do jednego urządzenia przesyłanie danych do całej architektury sprzętowej Transparentność Dostęp do urządzeń dzięki transparent ready 8

9 rozwiązania dla maszyn Flexible Machine Control pełna skalowalność i optymalizacji maszyny SoMachine 1 platforma projektowa 1 transfer danych 1 połączenie 1 projekt Platforma sprzętowa Obsługa sprzętowa sterowników PLC, kontrolerów Motion, HMI oraz VSD. Architektury sterowania opracowane na bazie TVDA Zredukuj swój j czas projektowania pracując c na jednej platformie sprzętowej i programowej Wydajne i uproszczone programowanie - dostęp do całej architektury systemu Wybierz odpowiednią platformę sprzętow tową zdecyduj co jest niezbędne dla systemu sterowania maszyny 9

10 rozwiązania dla maszyn TVD A Projektowanie i Konfiguracja za pomocą usługi drag & drop (urządzenia, bloki aplikacyjne, sieć) Architektury funkcji sterowania (TVD A) pozwalają zbudować funkcjonalną i optymalną architekturę automatyki dla maszyny. 10

11 SoMachine - Flexible Machine Control Automatyzacja & aplikacyjne bloki funkcyjne Pakowanie Przenośniki niki Dźwigi/Suwnice HVAC+R Platforma Flexible Control SoMachine Motion PLC Sterowniki PLC Kontroler ATV PLC HMI Automatyzacja & architektury TVD A Pakowanie Przenośniki niki Dźwigi/Suwnice HVAC+R 11

12 Teraz możesz projektować, programować i serwisować swoją maszynę w jednym oprogramowaniu. Jedno oprogramowanie dla wszystkich komponentów sterowania maszyny. Programowanie i serwis: Sterowników PLC, Paneli (HMI), Przemienników i servo, Czujników, Sieci komunikacyjnych, Bloków funkcyjnych, TVD A 12

13 Zoptymalizuj swój program i zredukuj czas uruchomienia maszyny. Instaluj całe oprogramowanie tylko raz z jednej płyty Miej pełen dostęp do sieci komunikacyjnych użytych w maszynie Ddefiniuj zmienne tylko raz!!!! Zaprojektuj i zarządzaj swoim programem w jednym pliku!!! Zarządzaj całym projektem i urządzeniami z poziomu jednego oprogramowania Korzystaj z bibliotek Schneider Electric w których znajdziesz programy, architekturę maszyn, bloki funkcyjne itd 13

14 Zgodne z globalnymi standardami dla zapewnienia elastyczności i pewności współpracy. SoMachine i platforma sprzętowa wspiera 6, języków programowania (FBD, ST, SFC, LD, IL, CFC) zgodnych z IEC Bloki funkcyjne PLCopen do sterowania wyspami napędowymi Standardowe sieci komunikacyjne w urządzeniach (CAN, Ethernet, ProfibusDP) Technologia FDT/DTM 14

15 Jedna platforma wiele urządzeń Wybierz odpowiednie sterowanie w celu zmniejszenia kosztów wbudowane funkcje sterowania w VSD, HMI, PLC 15

16 Wybierz odpowiedni system do Twojej maszyny Od prostych do skomplikowanych maszyn, oferujemy platformę sprzętową MachineStruxure, która będzie skrojona na miarę Twoich potrzeb. Wsparcie inżynierskie od pierwszego etapu projektu maszyny. Architektury TVD A z myślą o optymalnych wynikach. 16

17 od prostych i mało skomplikowanych ekonomiczne systemy sterowania dla prostych, powtarzalnych maszyn lub aplikacji Optymalne systemy sterowania dla maszyn wymagających sterowania silnikiem Optymalne systemy sterowania dla prostych, powtarzalnych maszyn Magelis XBTGC HMI Altivar IMC Drive controller Modicon M238 Logic controller 17

18 do dużych wymagających szybkości i precyzji Wydajne systemy do maszyn większych konieczna jest skalowalność Wydajne systemy do maszyn większych z synchronizacją do 8 osi maksymalna wydajność maszyny z synchronizacją od 1 do 99 osi Modicon M258 Logic controller Modicon LMC058 Motion controller PacDrive3 Motion controller 18

19 nie zapominając o architekturze rozproszonej z I/O. oddalone I/O Modułowe Modicon OTB, TM5 i TM7 I/O > Łatwe w integracji i zarządzaniu > Systemy rozproszone optymalizacja kosztów Modicon OTB / TM5 / TM7 I/O 19

20 Machine Struxure TVD A Twoja praca to prosta adaptacja gotowego programu do Twojej aplikacji! Tested, Validated, Documented architectures Twój zysk zwiększenie konkurencyjności Oszczędzisz czas korzystając z predefiniowanej architektury, rysunków CAD i schematów elektrycznych. Sprawdź to nie kosztuje 20

21 Od projektu przez programowanie i do sprzedaży maszyny i serwisu, możesz liczyć na nasze wsparcie > Optymalizacja zarządzania maszyną Industrial Machines > CIS+ serwis w zasięgu ręki > Inowacyjne i niestandardowe podejście od samego początku > Speed up «koncepcja podczas projektowania» > Efektywność energetyczna rozwiązania > Optymalizacja rozwiązania i kosztów > Rozszerzenie bussinesu na nowe rynki znane =S= > Dostęp do międzynarodowych rynków 21

22 Flexible Machine Control Platforma sprzętowa 22

23 Modicon M238 powtarzalne systemy sterowania Sterownik PLC M238 Kompaktowa i skalowalna oferta Modicon do 248 logicznych I/O, do 56 Analogowych I/O napięcie zasilania 24VDC lub 120VAC/230VA moduły rozszerzeń TM2 Twido PLC Najlepszy kompromis cena/wykonanie kompaktowy, optymalny PLC HSC (szybkie liczniki), sterowanie PTO PWM wbudowany CANopen master Szybkie liczniki / wejścia 100kHz Obsługa przerwań, operacje zmiennoprzecinkowe 23

24 XBTGC/XBTGT/GK Panele graficznie PLC Kontroler HMI Magelis Połączenie HMI z modułami PLC Panele graficzne serii Magelis XBTGC/ XBTGT/GK Mono/kolor STN; od 5 7 mono do 15 ekran graficzny; panel dotykowy lub z klawiszami. 3 I/O: wbudowane, moduły rozszerzeń TM2 lub moduły CANopen, Modbus RTU, Ethernet TCP/IP Redukcja czasu programowania/instalacji Oszczędność miejsca PLC + HMI Eliminacja zbędnego oprzewodowania 2 różnych urządzeń. 24

25 Karta sterownika PLC Altivar 71 Redukcja kosztów instalacji: 20% do 30% Rozwiązania all-in-one: Napęd + PLC + HMI Zwiększona funkcjonalność ATV71 & ATV61 Komunikacja Karta sterownika PLC Wbudowana komunikacja Ethernet TCP/IP CANopen master Pamięć operacyjna do 2MB Programowanie ATV71 HMI Dedykowane menu użytkownika Biblioteka zmiennych Bloki funkcyjne SoMachine Cranes/Hoisting 25

26 Zaawansowana platforma PLC Modicon M258 Sterownik PLC M258 Potężna funkcjonalność Prędkość przetwarzania danych: 22 ns/inst Pamięć programu: 128 K/instrukcji Pamięć RAM: 128 Mb (przechowanie programu) 8 szybkich liczników HSC (200 khz każdy) Zarządzanie do 2400 I/O Ponad 45,000 instrukcji Boolean /ms & otwartość komunikacyjna Wbudowany port szeregowy oraz EthernetIP Port CANopen Master + Możliwości CANopen Master 63 urządzenia slave, (256 TPDO, 256 RPDO) Prędkość transmisji: do 1 Mbps 26

27 Platforma Motion PLC Modicon LMC058 Sterownik PLC LMC058 Dedykowany do sterowania wieloosiowego Synchronizacja do 8 osi. Master/slave (profile CAM, przekładnia elektroniczna). Enkoder (Inkrementalny, SSI) Komunikacja CAN Motion synchronizacja i interpolacja osi Servo 8 szybkich liczników HSC (200kHz każdy) FTP / WEB server + zdalna konfiguracja przez EthernetIP Zaawansowana logika sterowania ruchem Profil CAM, wspólny wał, bazowanie osi ruchu, Edytor graficzny CNC Pozycjonowanie relatywne i absolutne Sterowanie prędkością lub momentem 27

28 Gwarantujemy obniżenie kosztów produkcji maszyny z 28
