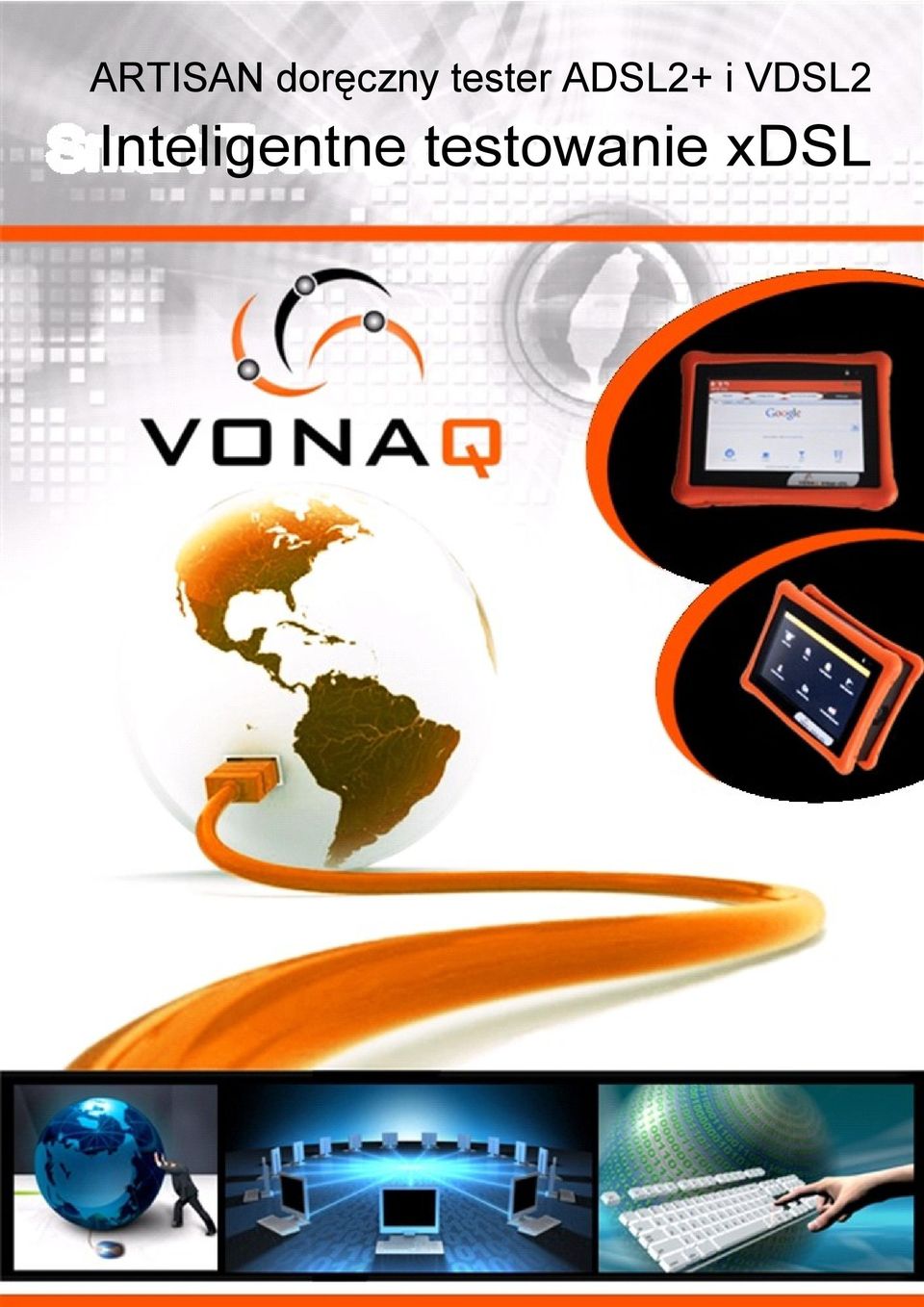

1 ARTISAN doręczny tester ADSL2+ i VDSL2 Inteligentne testowanie xdsl

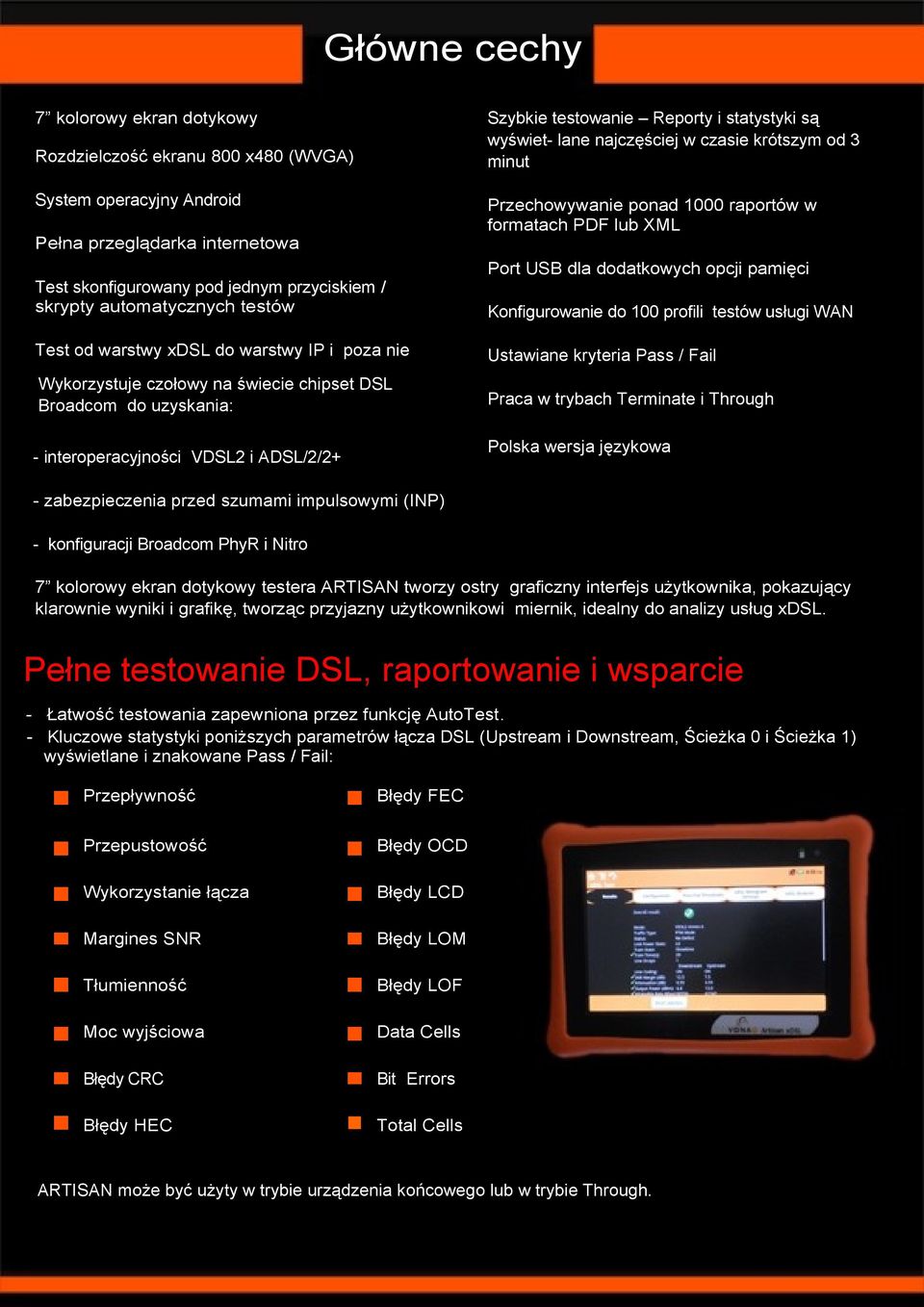

2 Główne cechy 7 kolorowy ekran dotykowy Rozdzielczość ekranu 800 x480 (WVGA) System operacyjny Android Pełna przeglądarka internetowa Test skonfigurowany pod jednym przyciskiem / skrypty automatycznych testów Test od warstwy xdsl do warstwy IP i poza nie Wykorzystuje czołowy na świecie chipset DSL Broadcom do uzyskania: - interoperacyjności VDSL2 i ADSL/2/2+ Szybkie testowanie Reporty i statystyki są wyświet- lane najczęściej w czasie krótszym od 3 minut Przechowywanie ponad 1000 raportów w formatach PDF lub XML Port USB dla dodatkowych opcji pamięci Konfigurowanie do 100 profili testów usługi WAN Ustawiane kryteria Pass / Fail Praca w trybach Terminate i Through Polska wersja językowa - zabezpieczenia przed szumami impulsowymi (INP) - konfiguracji Broadcom PhyR i Nitro 7 kolorowy ekran dotykowy testera ARTISAN tworzy ostry graficzny interfejs użytkownika, pokazujący klarownie wyniki i grafikę, tworząc przyjazny użytkownikowi miernik, idealny do analizy usług xdsl. Pełne testowanie DSL, raportowanie i wsparcie - Łatwość testowania zapewniona przez funkcję AutoTest. - Kluczowe statystyki poniższych parametrów łącza DSL (Upstream i Downstream, Ścieżka 0 i Ścieżka 1) wyświetlane i znakowane Pass / Fail: Przepływność Błędy FEC Przepustowość Wykorzystanie łącza Margines SNR Tłumienność Moc wyjściowa Błędy CRC Błędy HEC Błędy OCD Błędy LCD Błędy LOM Błędy LOF Data Cells Bit Errors Total Cells ARTISAN może być użyty w trybie urządzenia końcowego lub w trybie Through.

Reporty i statystyki są wyświet- lane najczęściej w czasie krótszym od 3 minut Przechowywanie ponad 1000 raportów w formatach PDF lub XML Port USB dla dodatkowych opcji pamięci Konfigurowanie do 100

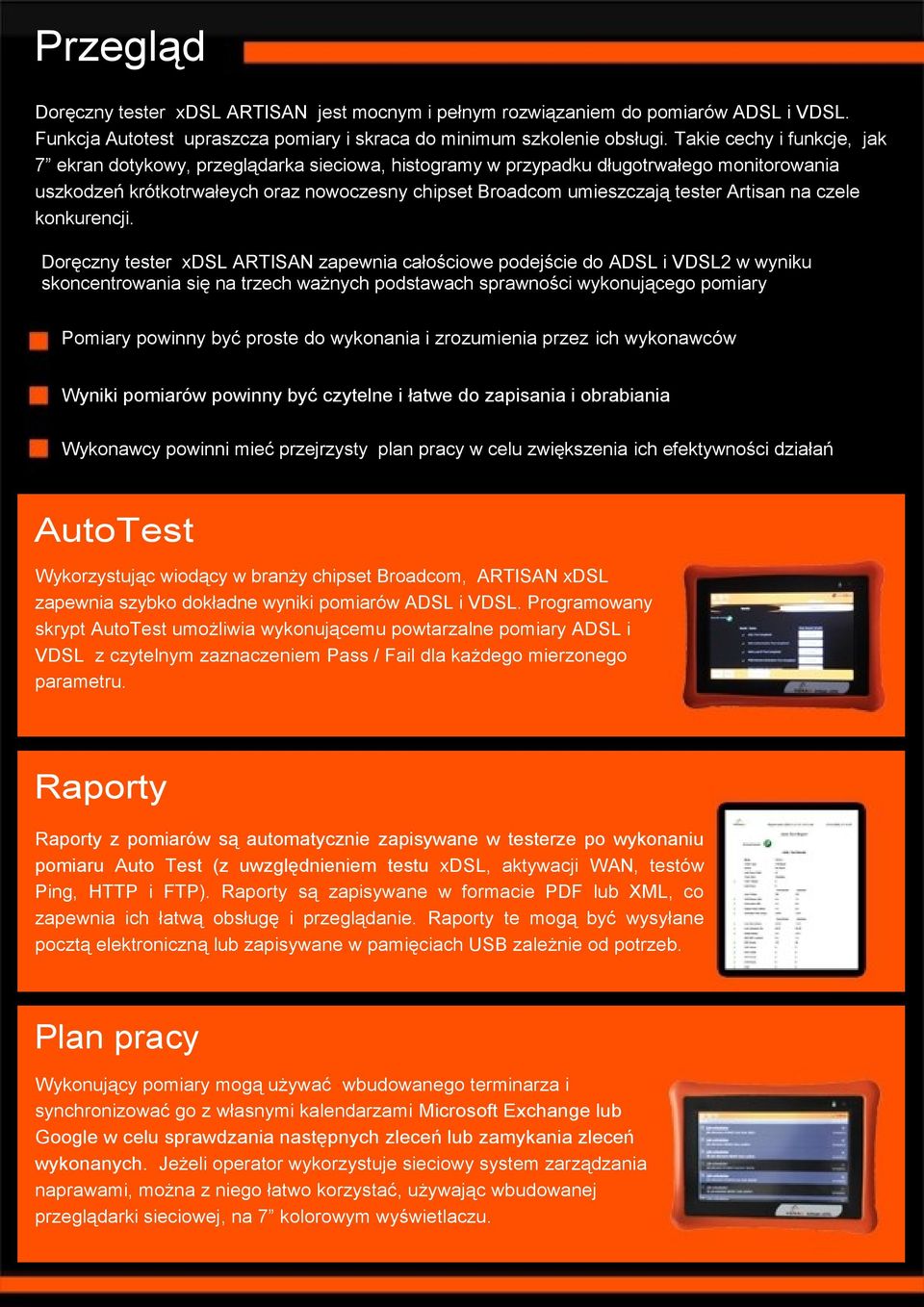

3 Przegląd Doręczny tester xdsl ARTISAN jest mocnym i pełnym rozwiązaniem do pomiarów ADSL i VDSL. Funkcja Autotest upraszcza pomiary i skraca do minimum szkolenie obsługi. Takie cechy i funkcje, jak 7 ekran dotykowy, przeglądarka sieciowa, histogramy w przypadku długotrwałego monitorowania uszkodzeń krótkotrwałeych oraz nowoczesny chipset Broadcom umieszczają tester Artisan na czele konkurencji. Doręczny tester xdsl ARTISAN zapewnia całościowe podejście do ADSL i VDSL2 w wyniku skoncentrowania się na trzech ważnych podstawach sprawności wykonującego pomiary Pomiary powinny być proste do wykonania i zrozumienia przez ich wykonawców Wyniki pomiarów powinny być czytelne i łatwe do zapisania i obrabiania Wykonawcy powinni mieć przejrzysty plan pracy w celu zwiększenia ich efektywności działań AutoTest Wykorzystując wiodący w branży chipset Broadcom, ARTISAN xdsl zapewnia szybko dokładne wyniki pomiarów ADSL i VDSL. Programowany skrypt AutoTest umożliwia wykonującemu powtarzalne pomiary ADSL i VDSL z czytelnym zaznaczeniem Pass / Fail dla każdego mierzonego parametru. Raporty Raporty z pomiarów są automatycznie zapisywane w testerze po wykonaniu pomiaru Auto Test (z uwzględnieniem testu xdsl, aktywacji WAN, testów Ping, HTTP i FTP). Raporty są zapisywane w formacie PDF lub XML, co zapewnia ich łatwą obsługę i przeglądanie. Raporty te mogą być wysyłane pocztą elektroniczną lub zapisywane w pamięciach USB zależnie od potrzeb. Plan pracy Wykonujący pomiary mogą używać wbudowanego terminarza i synchronizować go z własnymi kalendarzami Microsoft Exchange lub Google w celu sprawdzania następnych zleceń lub zamykania zleceń wykonanych. Jeżeli operator wykorzystuje sieciowy system zarządzania naprawami, można z niego łatwo korzystać, używając wbudowanej przeglądarki sieciowej, na 7 kolorowym wyświetlaczu.

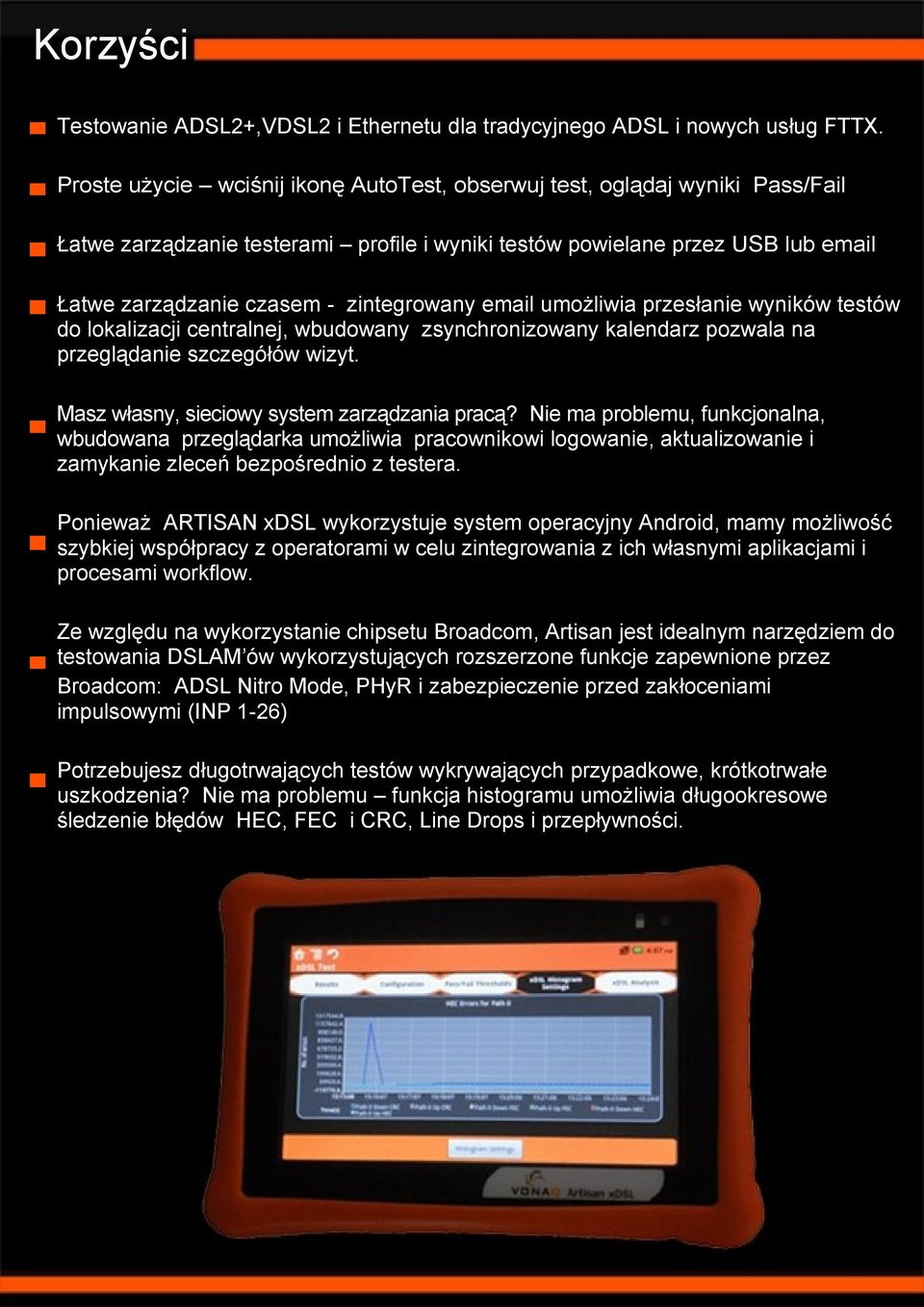

4 Korzyści Testowanie ADSL2+,VDSL2 i Ethernetu dla tradycyjnego ADSL i nowych usług FTTX. Proste użycie wciśnij ikonę AutoTest, obserwuj test, oglądaj wyniki Pass/Fail Łatwe zarządzanie testerami profile i wyniki testów powielane przez USB lub Łatwe zarządzanie czasem - zintegrowany umożliwia przesłanie wyników testów do lokalizacji centralnej, wbudowany zsynchronizowany kalendarz pozwala na przeglądanie szczegółów wizyt. Masz własny, sieciowy system zarządzania pracą? Nie ma problemu, funkcjonalna, wbudowana le przeglądarka umożliwia pracownikowi rf k logowanie, aktualizowanie i zamykanie zleceń bezpośrednio z testera. Ponieważ ARTISAN xdsl wykorzystuje system operacyjny Android, mamy możliwość szybkiej współpracy z operatorami w celu zintegrowania z ich własnymi aplikacjami i procesami workflow. Ze względu na wykorzystanie chipsetu Broadcom, Artisan jest idealnym narzędziem do testowania DSLAM ów ty wykorzystujących rozszerzone funkcje zapewnione przez Broadcom: ADSL Nitro Mode, PHyR i zabezpieczenie przed zakłoceniami impulsowymi (INP 1-26) Potrzebujesz długotrwających testów wykrywających przypadkowe, krótkotrwałe uszkodzenia? Nie ma problemu funkcja histogramu umożliwia długookresowe śledzenie błędów HEC, FEC i CRC, Line Drops i przepływności.

email umożliwia przesłanie wyników testów do lokalizacji centralnej, wbudowany zsynchronizowany kalendarz pozwala na przeglądanie szczegółów wizyt. Masz własny, sieciowy system zarządzania pracą?

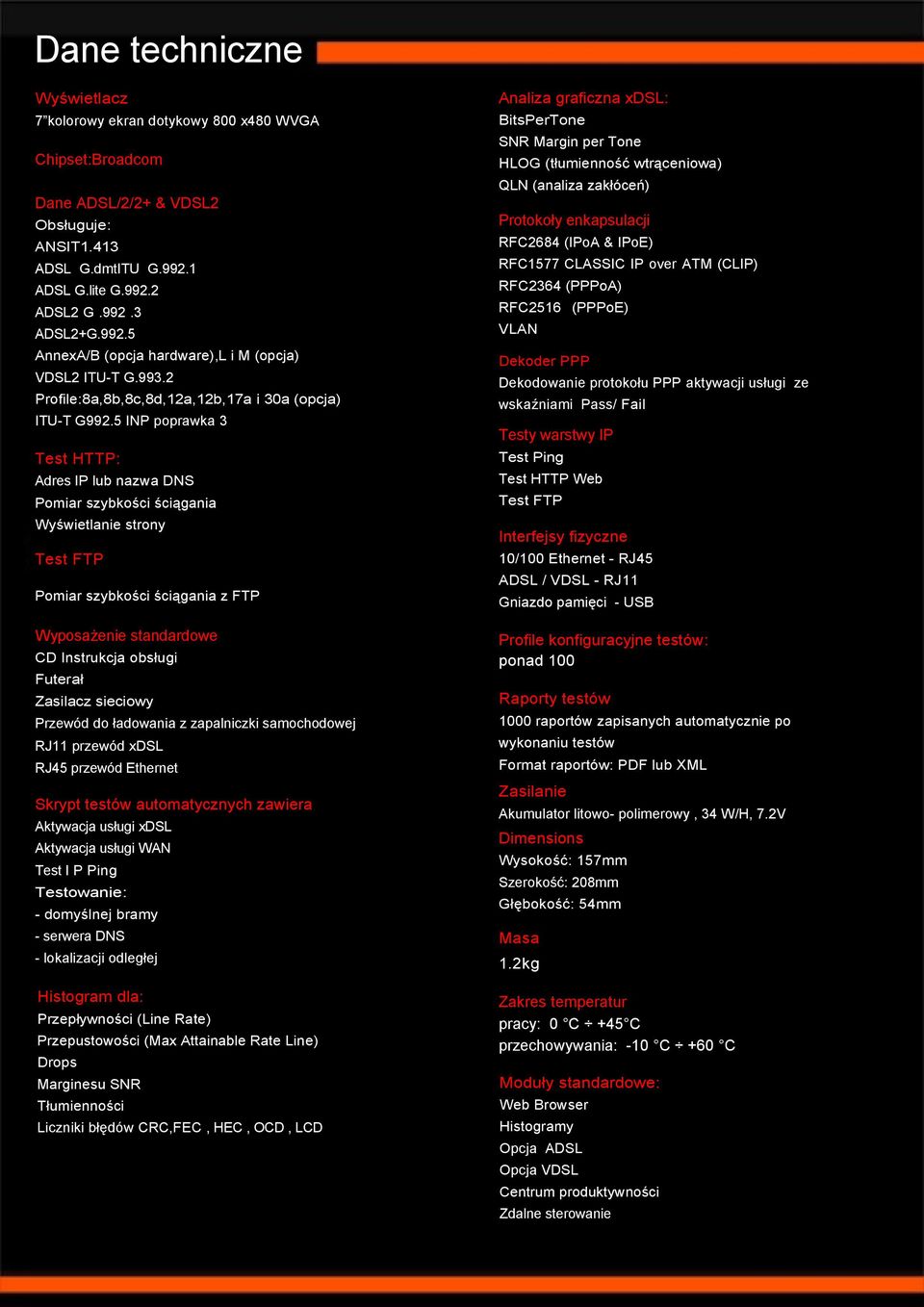

5 Dane techniczne Wyświetlacz 7 kolorowy ekran dotykowy 800 x480 WVGA Chipset:Broadcom Dane ADSL/2/2+ & VDSL2 Obsługuje: ANSIT1.413 ADSL G.dmtITU G ADSL G.lite G ADSL2 G ADSL2+G AnnexA/B (opcja hardware),l i M (opcja) VDSL2 ITU-T G Profile:8a,8b,8c,8d,12a,12b,17a i 30a (opcja) ITU-T G992.5 INP poprawka 3 Test HTTP: Adres IP lub nazwa DNS Pomiar szybkości ściągania Wyświetlanie strony Test FTP Pomiar szybkości ściągania z FTP Wyposażenie standardowe CD Instrukcja obsługi Futerał Zasilacz sieciowy Przewód do ładowania z zapalniczki samochodowej RJ11 przewód xdsl RJ45 przewód Ethernet Skrypt testów automatycznych zawiera Aktywacja usługi xdsl Aktywacja usługi WAN Test I P Ping Testowanie: re - domyślnej bramy - serwera DNS - lokalizacji odległej Histogram dla: Przepływności (Line Rate) Przepustowości (Max Attainable Rate Line) Drops Marginesu SNR Tłumienności Liczniki błędów CRC,FEC, HEC, OCD, LCD Analiza graficzna xdsl: BitsPerTone SNR Margin per Tone HLOG (tłumienność wtrąceniowa) QLN (analiza zakłóceń) Protokoły enkapsulacji RFC2684 (IPoA & IPoE) RFC1577 CLASSIC IP over ATM (CLIP) RFC2364 (PPPoA) RFC2516 (PPPoE) VLAN Dekoder PPP Dekodowanie protokołu PPP aktywacji usługi ze wskaźniami Pass/ Fail Testy warstwy IP Test Ping Test HTTP Web Test FTP Interfejsy fizyczne 10/100 Ethernet - RJ45 ADSL / VDSL - RJ11 Gniazdo pamięci - USB Profile konfiguracyjne testów: ponad 100 Raporty testów 1000 raportów zapisanych automatycznie po wykonaniu testów Format raportów: PDF lub XML Zasilanie Akumulator litowo- polimerowy, 34 W/H, 7.2V Dimensions Wysokość: 157mm Szerokość: 208mm Głębokość: 54mm Masa 1.2kg Zakres temperatur pracy: 0 C +45 C przechowywania: -10 C +60 C Moduły standardowe: Web Browser Histogramy to Opcja ADSL Opcja VDSL Centrum produktywności Zdalne sterowanie

5 INP poprawka 3 Test HTTP: Adres IP lub nazwa DNS Pomiar szybkości ściągania Wyświetlanie strony Test FTP Pomiar szybkości ściągania z FTP Wyposażenie standardowe CD Instrukcja obsługi Futerał

6 Kontakt Producent: Tel:+44(0) Fax:+44(0) Vonaq Ltd,1stFloor9 GreenhillCrescent Watford Business Park Watford Herts WDI8 8QU
