Specyfikacja techniczna wykonania i odbioru robót. Instalacja sieci LAN i zasilania odbiorników komputerowych uzupełnienie.

Transkrypt

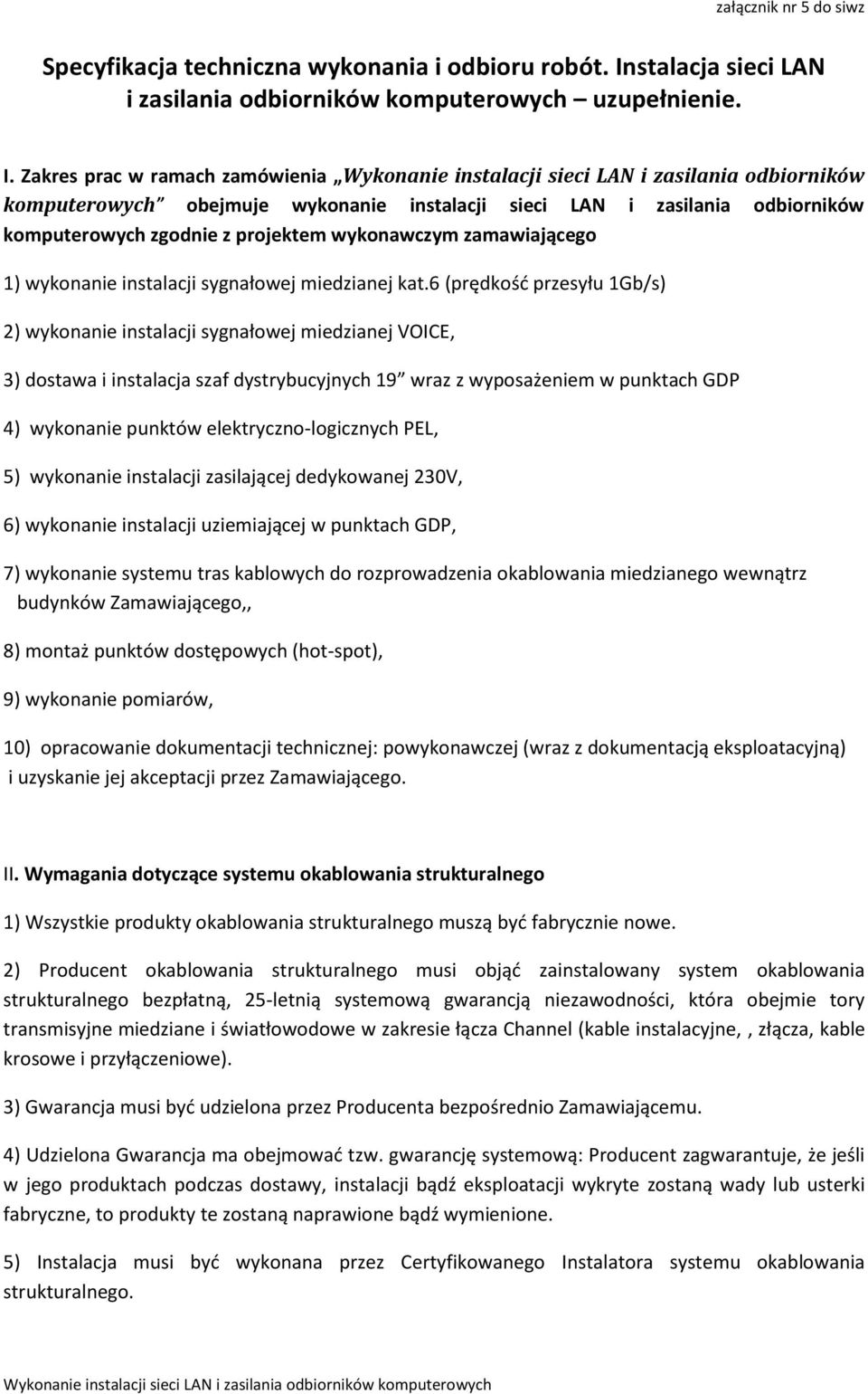

1 załącznik nr 5 do siwz Specyfikacja techniczna wykonania i odbioru robót. Instalacja sieci LAN i zasilania odbiorników komputerowych uzupełnienie. I. Zakres prac w ramach zamówienia Wykonanie instalacji sieci LAN i zasilania odbiorników komputerowych obejmuje wykonanie instalacji sieci LAN i zasilania odbiorników komputerowych zgodnie z projektem wykonawczym zamawiającego 1) wykonanie instalacji sygnałowej miedzianej kat.6 (prędkość przesyłu 1Gb/s) 2) wykonanie instalacji sygnałowej miedzianej VOICE, 3) dostawa i instalacja szaf dystrybucyjnych 19 wraz z wyposażeniem w punktach GDP 4) wykonanie punktów elektryczno-logicznych PEL, 5) wykonanie instalacji zasilającej dedykowanej 230V, 6) wykonanie instalacji uziemiającej w punktach GDP, 7) wykonanie systemu tras kablowych do rozprowadzenia okablowania miedzianego wewnątrz budynków Zamawiającego,, 8) montaż punktów dostępowych (hot-spot), 9) wykonanie pomiarów, 10) opracowanie dokumentacji technicznej: powykonawczej (wraz z dokumentacją eksploatacyjną) i uzyskanie jej akceptacji przez Zamawiającego. II. Wymagania dotyczące systemu okablowania strukturalnego 1) Wszystkie produkty okablowania strukturalnego muszą być fabrycznie nowe. 2) Producent okablowania strukturalnego musi objąć zainstalowany system okablowania strukturalnego bezpłatną, 25-letnią systemową gwarancją niezawodności, która obejmie tory transmisyjne miedziane i światłowodowe w zakresie łącza Channel (kable instalacyjne,, złącza, kable krosowe i przyłączeniowe). 3) Gwarancja musi być udzielona przez Producenta bezpośrednio Zamawiającemu. 4) Udzielona Gwarancja ma obejmować tzw. gwarancję systemową: Producent zagwarantuje, że jeśli w jego produktach podczas dostawy, instalacji bądź eksploatacji wykryte zostaną wady lub usterki fabryczne, to produkty te zostaną naprawione bądź wymienione. 5) Instalacja musi być wykonana przez Certyfikowanego Instalatora systemu okablowania strukturalnego.

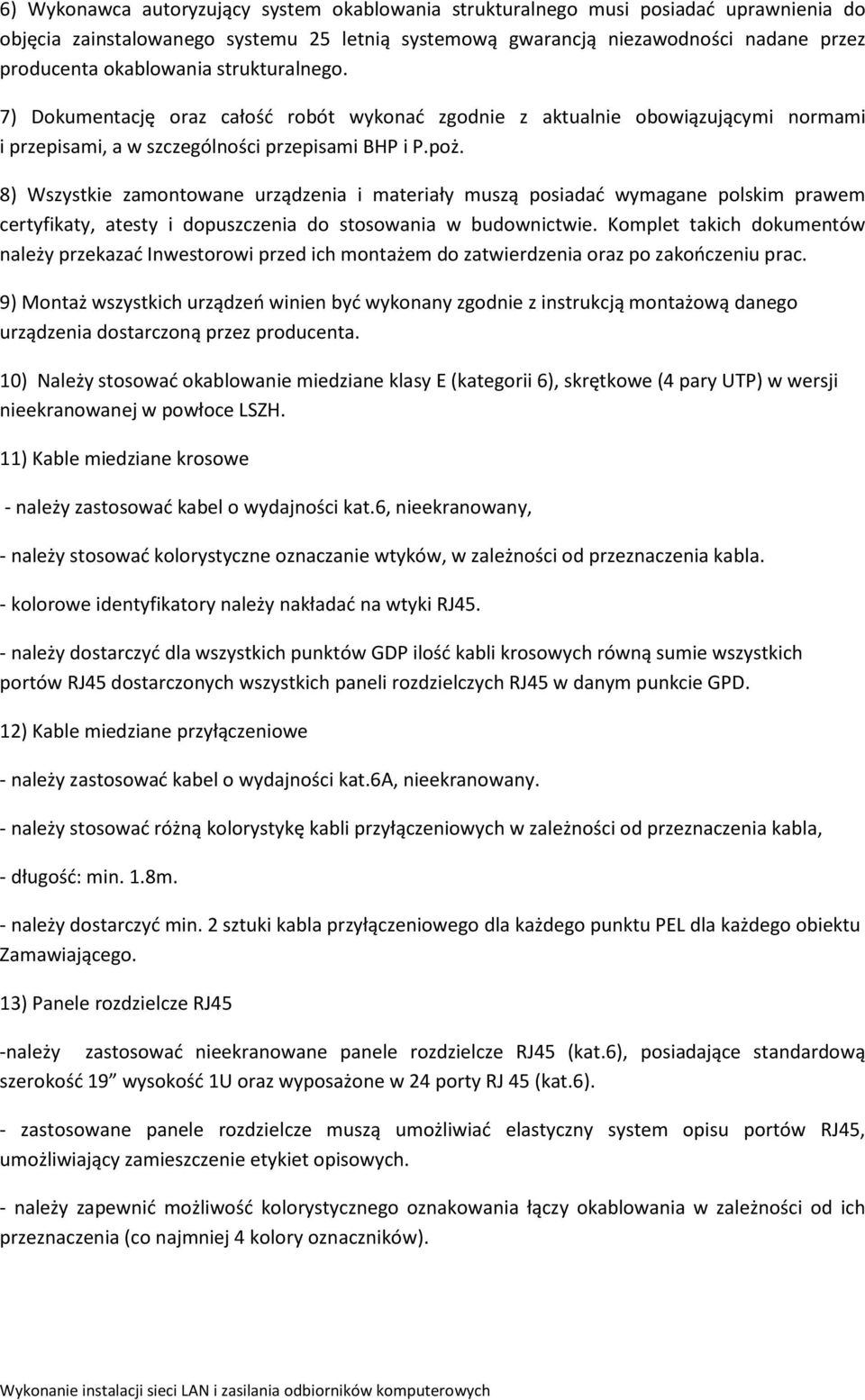

2 6) Wykonawca autoryzujący system okablowania strukturalnego musi posiadać uprawnienia do objęcia zainstalowanego systemu 25 letnią systemową gwarancją niezawodności nadane przez producenta okablowania strukturalnego. 7) Dokumentację oraz całość robót wykonać zgodnie z aktualnie obowiązującymi normami i przepisami, a w szczególności przepisami BHP i P.poż. 8) Wszystkie zamontowane urządzenia i materiały muszą posiadać wymagane polskim prawem certyfikaty, atesty i dopuszczenia do stosowania w budownictwie. Komplet takich dokumentów należy przekazać Inwestorowi przed ich montażem do zatwierdzenia oraz po zakończeniu prac. 9) Montaż wszystkich urządzeń winien być wykonany zgodnie z instrukcją montażową danego urządzenia dostarczoną przez producenta. 10) Należy stosować okablowanie miedziane klasy E (kategorii 6), skrętkowe (4 pary UTP) w wersji nieekranowanej w powłoce LSZH. 11) Kable miedziane krosowe - należy zastosować kabel o wydajności kat.6, nieekranowany, - należy stosować kolorystyczne oznaczanie wtyków, w zależności od przeznaczenia kabla. - kolorowe identyfikatory należy nakładać na wtyki RJ45. - należy dostarczyć dla wszystkich punktów GDP ilość kabli krosowych równą sumie wszystkich portów RJ45 dostarczonych wszystkich paneli rozdzielczych RJ45 w danym punkcie GPD. 12) Kable miedziane przyłączeniowe - należy zastosować kabel o wydajności kat.6a, nieekranowany. - należy stosować różną kolorystykę kabli przyłączeniowych w zależności od przeznaczenia kabla, - długość: min. 1.8m. - należy dostarczyć min. 2 sztuki kabla przyłączeniowego dla każdego punktu PEL dla każdego obiektu Zamawiającego. 13) Panele rozdzielcze RJ45 -należy zastosować nieekranowane panele rozdzielcze RJ45 (kat.6), posiadające standardową szerokość 19 wysokość 1U oraz wyposażone w 24 porty RJ 45 (kat.6). - zastosowane panele rozdzielcze muszą umożliwiać elastyczny system opisu portów RJ45, umożliwiający zamieszczenie etykiet opisowych. - należy zapewnić możliwość kolorystycznego oznakowania łączy okablowania w zależności od ich przeznaczenia (co najmniej 4 kolory oznaczników).

3 14) Punkty elektryczno-logiczne PEL (Punkt abonencki PA) - lokalizację PEL w danym obiekcie w danym pomieszczeniu należy uzgodnić z Zamawiającym na etapie realizacji Zad.1, -gniazda przyłączeniowe użytkowników PEL należy zorganizować w postaci 2 modułów RJ45 UTP montowanych w adapterze z tworzywa sztucznego o wymiarach 45x45 mm oraz 3 modułów 230V o wymiarach 45x45 mm, -należy zapewnić możliwość kolorystycznego oznakowania łączy okablowania w zależności od ich przeznaczenia (co najmniej 4 kolory oznaczników), -należy zastosować komponenty o wydajności kat.6, nieekranowane. -stosowane komponenty muszą zapewniać zasilanie urządzeń końcowych wg standardu PoEP (przesył mocy do 30W). - w salach lekcyjnych PEL montować na ścianie z tablicą od strony okien (w pobliżu biurka nauczyciela), w pozostałych pomieszczeniach w zależności od ich funkcjonalności i aranżacji pomieszczenia. -na każdym PEL należy umieścić trwale numer danego punktu abonenckiego (PA). 15) Punkty elektryczno-logiczne do podłączenia punktów dostępowych (hot-spot) - gniazda przyłączeniowe użytkowników PEL należy zorganizować w postaci 1 modułu RJ45 UTP montowanego w adapterze z tworzywa sztucznego o wymiarach 45x45 mm oraz 1 modułu 230V o wymiarach 45x45 mm, - należy zapewnić możliwość kolorystycznego oznakowania łączy okablowania w zależności od ich przeznaczenia (co najmniej 4 kolory oznaczników), - należy zastosować komponenty o wydajności kat.6, nieekranowane, - stosowane komponenty muszą zapewniać zasilanie urządzeń końcowych wg standardu PoEP (przesył mocy do 30W). III Pomiary okablowania miedzianego 1. Po wykonaniu instalacji okablowania strukturalnego Wykonawca musi przeprowadzić odpowiednie pomiary sprawdzające (certyfikacyjne), wszystkich łączy miedzianych skrętkowych, potwierdzające, iż wykonane okablowanie strukturalne spełnia wymagania norm. 2. Wyniki wszystkich pomiarów muszą być pozytywne. 3. Pomiary należy wykonać zgodnie z wymaganiami normy PN-EN

4 4. Pomiary należy wykonać przyrządem w pełni sprawnym, posiadającym ważny certyfikat potwierdzający przejście procesu kalibracji u producenta przyrządu, co będzie potwierdzeniem poprawności jego wskazań. 5. Do dokumentacji powykonawczej należy dołączyć wymieniony certyfikat kalibracji oraz raport wynikami pomiarów wszystkich łączy okablowania skrętkowego. 6. Wszystkie łącza skrętkowe w systemie należy przetestować pod kątem spełniania wymogów klasy E / kategorii 6 wg ISO lub EN Należy przeprowadzić pomiary w układzie pomiarowym typu Channel (łącznie z kablami krosowymi i kablami przyłączeniowymi). Do pomiaru każdego łącza należy użyć odrębnej pary kabli połączeniowych, która w przyszłości powinna być wykorzystywana w powiązaniu właśnie z tym łączem. W związku z powyższym należy zapewnić pełen zestaw kabli połączeniowych RJ45. IV Wymagania dotyczące szaf dystrybucyjnych 1)Szafy dystrybucyjne 19 typ I - należy użyć szaf dystrybucyjnych wiszących 19 dzielonych składających się z dwóch sekcji, połączonych zawiasami, umożliwiającymi odchylenie głównej sekcji szafy dystrybucyjnej (z zamontowanymi urządzeniami 19 ) od ściany. -głębokość szaf musi zapewniać możliwość montażu zaoferowanych przez Wykonawcę urządzeń sieciowych. -konstrukcja metalowa malowana proszkowo, -możliwość pełnej regulacji profili montażowych 19 (przód tył), -drzwi przednie z szybą ze szkła hartowanego, z możliwością otwarcia 180 i montażem prawo lub lewostronnym, -zamek w drzwiach przednich, -przepusty kablowe do wprowadzenia kabli na ścianie tylnej u góry i na dole, w podłodze oraz w dachu. - Wymaga się dostarczenie wraz z Szafą dystrybucyjną 19 typ I wyposażenia dodatkowego w ilości: listwa zasilająca 19 1U min 8x - 1 sztuka, panel wentylacyjny 19 z - 1 sztuka, panele 19 1U porządkujące kable - 3 sztuki, komplet linek uziemienia z szyną - 1 sztuka. 2) Szafy dystrybucyjne 19 typ II - należy użyć szaf dystrybucyjnych 19 wolno-stojących o wymiarach min. 800 x min mm (szer. x gł.).

5 - min. 42U pojemności użytecznej do instalacji urządzeń w pozycji poziomej, - konstrukcja metalowa malowana proszkowo, - klasa ochrony IP20 lub wyższa, - drzwi przednie z perforacją, montaż prawo lub lewostronnym, - zamek w drzwiach przednich zamykany na klucz, - demontowane osłony boczne, zamykane na klucz, - demontowana osłona tylna, perforowana, zamykana na klucz (klucz wspólny z zamkiem przednim), - przystosowana do poprawnej instalacji dostarczonych serwerów rack wraz z ich fabrycznymi prowadnicami przewodów, - fabryczna możliwość trwałego łączenia wielu szaf jednakowego typu. - wymaga się dostarczenia wraz z Szafą dystrybucyjną 19 typ II wyposażenia dodatkowego w ilości: listwa zasilająca 19 min 8x - 1 sztuka, panel wentylacyjny 19 z - 1 sztuka, panel 19 1U porządkujący kable krosowe- 7 sztuk,) komplet linek uziemienia z szyną - 1 sztuka. V Wymagania dotyczące urządzeń aktywnych 1)Urządzenie aktywne sieciowe typ I - klasa produktu: router, - architektura sieci LAN: Fast Ethernet -ilość portów: Ethernet LAN (RJ-45): min. 4 sztuki, WAN (RJ-45): min. 1 sztuka (10/100/1000 Mb/s z automatycznym wykrywaniem szybkości (10BASE-T typu IEEE 802.3, 100BASE- TX typu IEEE 802.3u)), - filtrowanie adresów MAC, - zabezpieczenie firewall: NAT, - szyfrowanie/bezpieczeństwo: 802.1x RADIUS. - klient DHCP: Tak. - serwer DHCP: Tak. - bezprzewodowa sieć LAN: Nie.

6 2) Urządzenie aktywne sieciowe typ III -klasa produktu: przełącznik sieciowy zarządzalny. -architektura sieci LAN: Gigabit Ethernet. -liczba portów 1000BaseT (RJ45): min.44 sztuki. -liczba portów COMBO (Gigabit Ethernet / Small Form-Factor Plugable (SFP)): min.4 szt. -porty komunikacji: RS232 (DB9) lub inny. 3) Urządzenie aktywne sieciowe typ IV klasa produktu: przełącznik sieciowy zarządzalny. -architektura sieci LAN: Gigabit Ethernet. -liczba portów 1000BaseT (RJ45): min.24 sztuki. -liczba portów Small Form-Factor Plugable (SFP): min.4 szt. -porty komunikacji: RS232 lub inny. 4) Urządzenie aktywne sieciowe typ V -Klasa produktu: urządzenie Wireless LAN punkt dostępowy. -Architektura sieci LAN: FastEthernet. -Typ urządzenia: punkt dostępowy. -Port LAN: min. 1x 10/100/1000 Gigabit Ethernet. -Wbudowane anteny: 2.4 GHz: min. 3 zintergrowane (min 4 dbi), 5 GHz: : min. 3 zintegrowane (min 7dbi), wsparcie dla technologii: 3x3 MIMO. - Standardy Wifi: a/b/g/n. - Zasilanie: Power over Ethernet (PoE), 802.3af Supported. 5. Urządzenie aktywne sieciowe typ VI -Klasa produktu: urządzenie Wireless LAN most (ang. Bridge) i Access Point. -Architektura sieci LAN: FastEthernet. -Typ urządzenia: zewnętrzne.

7 - Port LAN: n/d. - Antenay dual band, rodzaj: wbudowana, poziom wzmocnienia anteny: min. 17 dbi, możliwość podłączenie zewnętrznej anteny. - Standardy Wifi: a/b/g. - Zasilanie: Power over Ethernet (PoE). VI. Wymagania dotyczące Dokumentacji Powykonawczej 1) dokumentacja musi być sporządzona w sposób umożliwiający weryfikację przez Zamawiającego przyjętych rozwiązań technicznych (karty katalogowe). 2) dokumentacja musi zawierać opis instalacji, przedstawiający architekturę systemu oraz charakterystykę rozwiązań technicznych zastosowanych w systemie okablowania strukturalnego, 3) listę produktów wraz z ilościami, wykorzystanych do budowy sieci okablowania strukturalnego, 4) podkłady budowlane z zaznaczeniem: łączy, punktów GDP, punktów przyłączeniowych użytkowników, 5) rysunki przedstawiające wyposażenie punktów GDP, 6) wyniki pomiarów wszystkich łączy wg normy EN lub ISO/IEC ) certyfikat potwierdzający ważność kalibracji przyrządu, którym wykonano pomiary. 8) Dokumentacja musi obejmować rzuty poziome terenu i obiektów, przedstawiające przewidziane rodzaje i rozmieszczenie wszystkich urządzeń oraz schemat blokowy pokazujący ich wzajemne połączenia, oraz schematy rozmieszczenia elementów w szafach dystrybucyjnych w punkcie CPD oraz punktach GDP. 9) Wszystkie rysunki muszą być podpisane przez autora (autorów) i sprawdzającego. 10) Dokumentację należy przekazać Zamawiającemu w trzech egzemplarzach w wersji papierowej oraz w wersji elektronicznej. VII Wymagania dodatkowe dot. Gwarancji 1) zamawiający wymaga udzielenia przez Producenta okablowania strukturalnego 25-letniej systemowej, bezpłatnej gwarancji niezawodności, która zapewni: - zgodność ze standardami okablowania strukturalnego obowiązującymi w czasie wykonania instalacji,

8 - niezawodne działanie aplikacji (protokołów transmisyjnych), zdefiniowanych w standardach okablowania strukturalnego obowiązujących w czasie wykonania instalacji, dla których system został zaprojektowany, - brak wad fabrycznych elementów łączy okablowania oraz błędów w czasie instalacji okablowania. 2) Wykonawca zobowiązany jest do dostarczenia Zamawiającemu w terminie 90 dni od daty odbioru przedmiotu zamówienia, certyfikatu gwarancyjnego łącznie ze szczegółowymi warunkami gwarancyjnymi.
