B I U R O P R O J E K T O W E ELEKTROENERGETYKA, TELEKOMUNIKACJA, AUTOMATYKA, SYSTEMY ALARMOWE, TELEWIZJA PRZEMYSŁOWA, ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ PROJEKT BUDOWLANO-WYKONAWCZY TYTUŁ

TUWIMA 58 90-021 ŁÓDŹ LINIA KABLOWA DO ZASILANIA DZIAŁEK BUDOWLANYCH W MIEJSCOWOŚCI NATOLIN, GM.

1 B I U R O P R O J E K T O W E ELEKTROENERGETYKA, TELEKOMUNIKACJA, AUTOMATYKA, SYSTEMY ALARMOWE, TELEWIZJA PRZEMYSŁOWA, ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ PROJEKT BUDOWLANO-WYKONAWCZY TYTUŁ OPRACOWANIA Budowa linii kablowej niskiego napięcia w miejscowości Natolin, gm. Nowosolna, dz. nr 191/7 INWESTOR NAZWA I ADRES OBIEKTU PGE DYSTRYBUCJA S.A. ODDZIAŁ ŁÓDŹ-MIASTO UL. TUWIMA ŁÓDŹ LINIA KABLOWA DO ZASILANIA DZIAŁEK BUDOWLANYCH W MIEJSCOWOŚCI NATOLIN, GM. NOWOSOLNA NR EWIDENCYJNE DZIAŁEK 191/29, 191/30, 191/33, NR UMOWY Umowa na wykonanie prac projektowych z dnia AUTORZY DOKUMENTACJI NR OPRACOWANIA 0212 FUNKCJA IMIĘ I NAZWISKO NR UPRAWNIEŃ DATA PODPIS BRANŻA ELEKTRYCZNA Projektant mgr inż. Paweł Borek LOD/1438/POOE/ SPIS ZAWARTOŚCI TOM I. PROJEKT ZAGOSPODAROWANIA TERENU Z ZAŁĄCZNIKAMI 1 Część opisowa Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu Zestawienie powierzchni zagospodarowania terenu Dodatkowe informacje Zagrożenia dla środowiska Załączniki 5 Informacja dotycząca bezpieczeństwa i ochrony zdrowia 5 Warunki przyłączenia do sieci elektroenergetycznej 8 Umowa o przyłączenie do sieci dystrybucyjnej 10 Oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane 13 Pełnomocnictwo Inwestora dla wykonawcy projektu budowlanego 14 Decyzja Wójta Gminy Nowosolna dla działki 191/29 15 Oświadczenie właściciela działki nr 191/33 17 Wypis z ewidencji gruntów 18 Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego 20 Opinia Zespołu Uzgadniania Dokumentacji Projektowej 37 Oświadczenie projektanta 38 Uprawnienia budowlane projektanta 39 TNCS Paweł Borek ul. Gwardii Ludowej Koluszki NIP REGON tel. kom tel. st. (44) faks: (44) biuro@tncs.pl

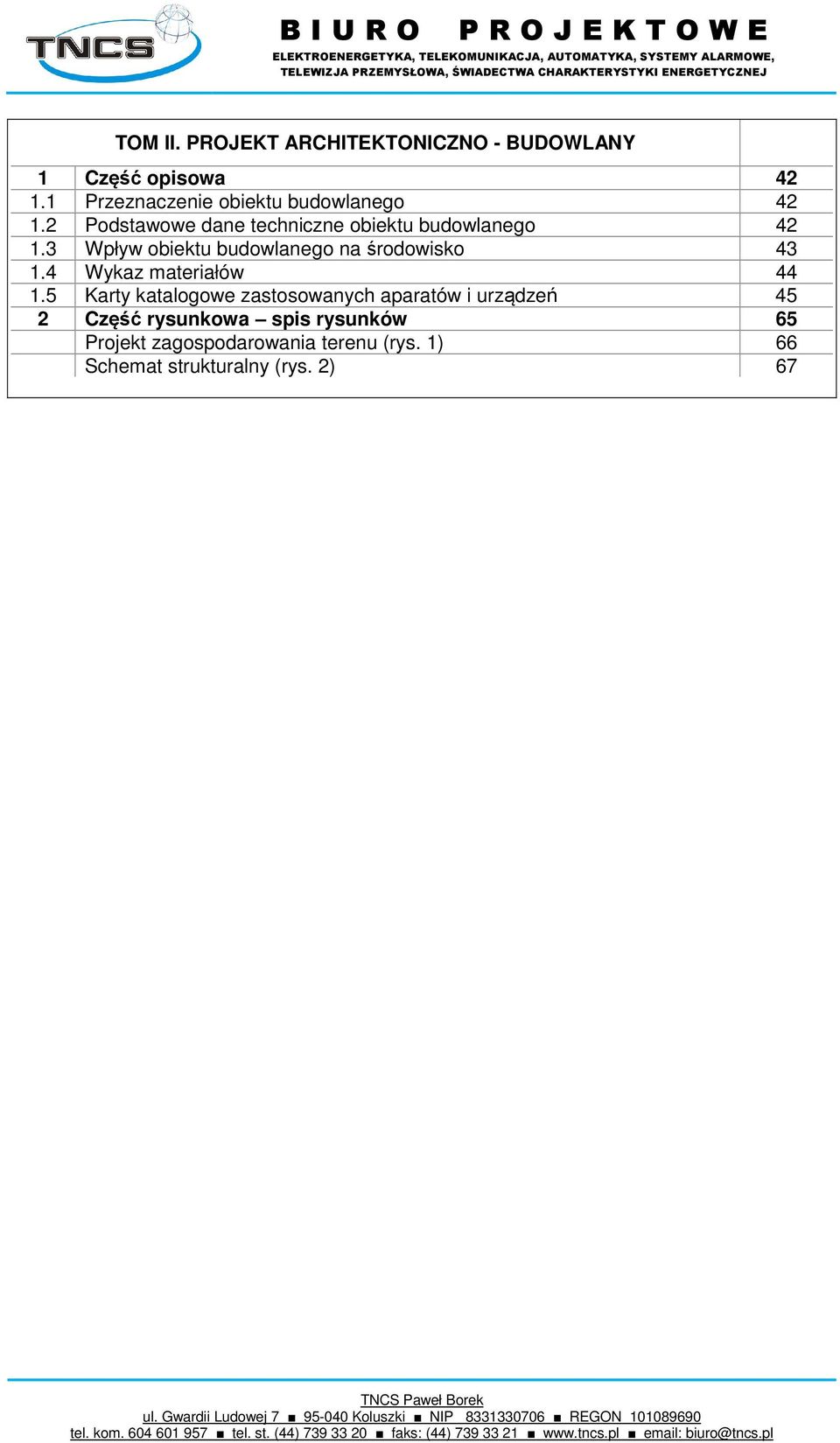

2 B I U R O P R O J E K T O W E ELEKTROENERGETYKA, TELEKOMUNIKACJA, AUTOMATYKA, SYSTEMY ALARMOWE, TELEWIZJA PRZEMYSŁOWA, ŚWIADECTWA CHARAKTERYSTYKI ENERGETYCZNEJ TOM II. PROJEKT ARCHITEKTONICZNO - BUDOWLANY 1 Część opisowa Przeznaczenie obiektu budowlanego Podstawowe dane techniczne obiektu budowlanego Wpływ obiektu budowlanego na środowisko Wykaz materiałów Karty katalogowe zastosowanych aparatów i urządzeń 45 2 Część rysunkowa spis rysunków 65 Projekt zagospodarowania terenu (rys. 1) 66 Schemat strukturalny (rys. 2) 67 TNCS Paweł Borek ul. Gwardii Ludowej Koluszki NIP REGON tel. kom tel. st. (44) faks: (44) biuro@tncs.pl

3 Wpływ obiektu budowlanego na środowisko 43 1.4 Wykaz materiałów 44 1.

3 Budowa linii kablowej niskiego napięcia w miejscowości Natolin, gm. Nowosolna TOM II Projekt architektoniczno-budowlany 1. Część opisowa 1.1. Przeznaczenie obiektu budowlanego Przedmiotem niniejszego opracowania jest projekt budowlany na budowę linii kablowej wraz ze złączami kablowo-pomiarowymi do zasilania działek budowlanych zlokalizowanych w miejscowości Natolin gmina Nowosolna Podstawowe dane techniczne obiektu budowlanego Linia kablowa niskiego napięcia Projektuje się wykonanie linii kablowej niskiego napięcia typu YAKY 4x120mm 2. Kabel zostanie poprowadzony ziemią do miejsc posadowienia projektowanych złącz kablowych według zasad podanych w normie SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. w następujący sposób: Wykonanie wykopu kablowego o głębokości 0,8 m 1 Ułożenie uziomu w postaci bednarki FeZn 30x4 Wykonanie podsypki z piachu o grubości 10 cm, Ułożenie kabla w wykopie linią falistą aby postał zapas ok. 3% Pokrycie kabla 10 cm warstwą piachu Pokrycie kabla 15 cm warstwą gruntu rodzimego Ułożenie niebieskiej folii informacyjno-sygnalizacyjnej na całej długości wykopu Zasypanie wykopu gruntem rodzimym. Na połączeniu istniejącej linii napowietrznej z projektowaną linią kablową zostaną zainstalowane ograniczniki przepięć typu ASA firmy Apator w celu zabezpieczenia projektowanej linii kablowej od wyładowań atmosferycznych. Przy przejściach linii kablowej nad istniejącymi poziemnymi sieciami uzbrojenia, przy zejściu ze słupa oraz na wejściach do złącz kablowo-pomiarowych kabel elektroenergetyczny należy zabezpieczyć rurą osłonową 2. Kabel należy zaopatrzyć w oznaczniki rozmieszczone w odstępach nie większych niż co 10 m i w miejscach charakterystycznych. Oznaczniki powinny zawierać następujące informacje: numer ewidencyjny linii, typ kabla, znak użytkownika kabla, rok ułożenia kabla. 1 Na działce nr 191/30 należy wykonać wykop na głębokość 1,1m. 2 Na działce nr 191/30 projektowany kabel elektroenergetyczny należy prowadzić w rurze osłonowej SRS75. Projekt numer 0212

1. Przeznaczenie obiektu budowlanego Przedmiotem niniejszego opracowania jest projekt budowlany na budowę linii kablowej wraz ze złączami kablowo-pomiarowymi do zasilania działek budowlanych

4 Budowa linii kablowej niskiego napięcia w miejscowości Natolin, gm. Nowosolna Złącza kablowo-pomiarowe Złącza kablowo pomiarowe projektuje się jako szafki z tworzywa termoutwardzalnego z fundamentami. Złącza zostaną posadowione w poboczu pasa drogi wewnętrznej która oznaczona jest w ewidencji gruntów jako działka nr 191/33. Drzwi szafek części pomiarowej będą posiadać wziernik oraz będą się otwierać w stronę ulicy natomiast ścianka tylna będzie przylegać do granicy działek budowlanych. Złącze kablowo - pomiarowe składa się z dwóch części: kablowej oraz pomiarowej. W części kablowej zostaną zainstalowane dwie podstawy bezpiecznikowe typu PBD1-2V produkcji firmy Apator. Połączenia pomiędzy rozłącznikami należy wykonać przewodem 3xALY 70 w sposób przedstawiony na schemacie strukturalnym. Pod dolne zaciski podstaw bezpieczników zostanie podłączona projektowana linia kablowa niskiego napięcia YAKY 4x120mm 2, natomiast pod górne zaciski należy, oprócz ww. połączeń pomiędzy aparatami, dołączyć przewody 3xLGY 10 które należy wyprowadzić do części pomiarowej szafki pod zaciski zabezpieczenia przedlicznikowego. Żyłę ochronno-neutralną linii kablowej należy podłączyć pod szynę PEN, z której to szyny należy wyprowadzić przewód LGY 10 do części pomiarowych złącza pod zacisk PEN licznika energii elektrycznej. Część pomiarowa złącza składa się osobnych komór w których będą zainstalowane zabezpieczenia przelicznikowe oraz tablice licznikowe. Na zabezpieczenia licznikowe składać się będą wyłączniki nadprądowe selektywne. Rodzaj zabezpieczenia został przedstawiony na schemacie strukturalnym stanowiącym integralną część niniejszej dokumentacji. Uziemienie Dla projektowanej inwestycji przewiduję się wykonanie uziomu pionowego w formie płaskownika bednarki FeZn 30x4 oraz pręta o średnicy min. 17,2 mm, o długości 9m. Uziom zostanie połączony do istniejącego słupa elektroenergetycznego do którego zostanie podłączona projektowana linia kablowa Wpływ obiektu budowlanego na środowisko a) obiekt budowlany nie wymaga dostarczenia wody i odprowadzenia ścieków, b) obiekt budowlany nie emituje zanieczyszczeń gazowych, c) obiekt budowlany nie wytwarza odpadów, d) obiekt budowlany nie emituje hałasu i wibracji, e) obiekt budowlany nie wpływa na drzewostan, powierzchnię ziemi. Projekt numer 0212

Drzwi szafek części pomiarowej będą posiadać wziernik oraz będą się otwierać w stronę ulicy natomiast ścianka tylna będzie przylegać do granicy działek budowlanych.

5 Budowa linii kablowej niskiego napięcia w miejscowości Natolin, gm. Nowosolna 1.4. Wykaz materiałów podstawowych Oznaczenie Nazwa / typ Ilość Producent Kabel elektroenergetyczny YAKY 4x120mm 2 0,6/1kV Przewód elektroenergetyczny samonośny typu ASXSn 4x70 06/1kV Rozłącznik bezpiecznikowy słupowy typ RSA 00/3 399 m Telefonika 8 m Telefonika 1 szt. General Electric Płaskownik FeZn 30x4 10 m Galmar Uziom pionowy fi 17,2 mm, dł. 9m 1 szt. Galmar Ogranicznik przepięć ASA napięcie trwałej pracy 500V znamionowy prąd wyładowczy 5kA 3 szt. Apator Rura osłonowa BE 75 3 m Arot Rura osłonowa SRS m Arot Rura osłonowa SRS m Arot Rura instalacyjna RL 50 8 m TT Plast Z1 Z2 Obudowa OSZ 26x2x60+53x60+F+ wziernik, z wyposażeniem zgodnym ze schematem strukturalnym Obudowa OSZ 26x3x60+80x60+F+ wziernik, z wyposażeniem zgodnym ze schematem strukturalnym 1 szt. Emiter 1 szt. Emiter Projekt numer 0212

bezpiecznikowy słupowy typ RSA 00/3 399 m Telefonika 8 m Telefonika 1 szt. General Electric Płaskownik FeZn 30x4 10 m Galmar Uziom pionowy fi 17,2 mm, dł. 9m 1 szt.
