1 Nowości Alstom Grid w Automatyce Zabezpieczeniowej Krzysztof Koćmierowski Skawina GRID

2 Linia biznesowa: SAS -Automatyka Zabezpieczeniowa oraz Systemy Zdalnego Sterowania i Nadzoru Cel: Dostarczanie rozwiązań czasu rzeczywistego dla zagwarantowania pewnej i bezpiecznej obsługi całego systemu elektroenergetycznego i poszczególnych jego elementów Zarządzanie Transmisja Dystrybucja Poziom Stacji ALSTOM Grid-SAS Products Overview 11/03/ P 2

3 Historia urządzeń MiCOM CDG MCGG K P14x English Electric 1949 Pierwsze zabezpieczenia produkowane w Stafford sza generacja zabezpieczeń cyfrowych [CDG] GEC 1960 Otwarcie fabryki w Stafford ga generacja zabezpieczeń cyfrowych (MIDOS MCGG) GEC ALSTHOM ALSTOM T&D cia generacja zabezp. cyfrowych (MiCOM) AREVA T&D szy system Pacis oddany do eksploatacji 2007 Certyfikacja laboratorium, RTDS ALSTOM GRID Prawie 100 lat doświadczenia w automatyce zabezpieczeniowej Agile 2009 akredytacja UCA do testów na zgodność z IEC 61850

4 Stafford w Anglii: główna jednostka produkcyjna urządzeń MiCOM ALSTOM GRID_Stafford Site and Products /01/ P 4

5 Certyfikowane, zaawansowane technologicznie Laboratorium RTDS Certyfikowane laboratorium (IEC 17025, IEC61850) wykonuje testy na zgodność z : Testy funkcjonalne Wymagania bezpieczeństwa (Dyrektywa Niskiego Napięcia, (UL) Underwriters Laboratory, ATEX, etc.) Standardy Środowiskowe & EMC Testy na oddziaływanie środowiska Stanowisko RTDS (real time digital simulation) dla modelowania realnych stanów systemu el-en i sprawdzania reakcji zabezpieczenia na te stany; Przeprowadzanie testów wg standardów klienta; Wydawanie Declaration of Conformity dla wszystkich produktów (łącznie ze znakiem CE) Główny członek grup roboczych IEC Real Time Digital Simulation

6 Ciągły rozwój i inwestycje w technologie Globalna Organizacja: biura i jednostki na całym świecie Wsłuchiwanie się w potrzeby klientów Standaryzowana metoda testów Certyfikowane Laboratorium Stałe inwestowanie w rozwój i badania nad nowymi technologiami (R&D) Silne dążenie i opracowana strategia wdrażania nowych produktów ALSTOM Grid-SAS Products Overview 11/03/ P 6

7 Techniczna Pomoc Alstom Grid w Polsce Konfiguracja & testy Uruchomienie Części zamienne (magazyn w Świebodzicach) Naprawy w ciągu 14 dni (Anglia) Helpdesk 24/7/365 (Anglia, również w języku polskim); Dokumentacja techniczna On-Line (serwis w budowie) Ekspertyzy & obliczanie nastaw (SN) Szkolenia techniczne Instytut Techniczny Wsparcie techniczne Naprawy

8 Dziś: SAS kompletna oferta Cyfrowe Zespoły Zabezpieczeń MiCOM Alstom Px40 P847 Moduł Pomiaru Fazorów System Zdalnego Sterowania DCS Mx70 Centra Pomiarowe Bitronics (tylko AG) C264 Wielofunkcyjny Komputer Polowy Elektromechaniczna armatura stacyjna Systemy szafowe CCS ODS, Przełączniki kontrolne Tradycyjne Systemy Kontrolne Kompleksowa realizacja projektów SAS Serwis 24/7/365 Monitoring Zespołów Zabezpieczeń Szkolenia dla użytkowników oraz serwis urządzeń Zarządzanie projektem, rozwiązania i znana marka niezbędne komponenty, systemy, pomoc i serwis

9 Dedykowane rozwiązania dla każdego segmentu rynku Transmisja Dystrybucja Przemysł Chemiczny Kopalnie & przemysł ciężki Produkty Automatyki, Systemów i Serwisu są zaprojektowane tak aby sprostać a nawet przewyższyć oczekiwania aplikacji Generacja

10 Alstom : Obszary aktywności biznesowej Wytwarzanie energii Transport Dystrybucja energii P 10

11 MiCOM Px40 - charakterystyka Intuicyjna nawigacja, ukrywanie nieakt. elem. Nowoczesna platforma Światowe standardy: IEC 61850, PRP, NERC Nowoczesny rejestrator (1024 zdarzeń) Ustawialny próg pobudzenia wejść Bezpłatny pakiet oprogramowania Graficzny edytor logik PSL Redundantny Ethernet Dokumentacja w języku polskim Ciągły rozwój platformy, wdrażanie nowych produktów Opatentowane algorytmy (skr. LRW, wykrywanie nasycenia PP) Fabryka z ponad 60-letnim doświadczeniem w branży zabezpieczeniowej, ponad zainstalowanych urządzeń MiCOM na całym świecie

12 Kompletna oferta zabezpieczeń MiCOM ALSTOM P840 Urządzenie dla automatyk SPZ, LRW dla WN P14N Nowoczesne zabezpieczenie SN C264P Nowoczesny Sterownik Polowy P140 Zabezpieczenia nadprądowe Jedna platforma sprzętowa Jedno narzędzie obsługi Standardy IEC (-9,-8) Pełna swoboda konfiguracji Gotowa domyślna konfiguracja P740 Zabezpieczenie szyn oraz LRW P240 Zabezpieczenie silnikowe Mechanizmy samokontroli Nowoczesna komunikacja Bogata lista referencyjna Funkcje zabezpieczeniowe i kontrolne w jednym urządzeniu P640 Zabezpieczenie różnicowe transformatora P540 Zabezpieczenie różnicowe linii P440 Zabezpieczenie odległościowe P340 Zabezpieczenie Generatora IEC61850, zaimplementowane bezpieczeństwo sieciowe Redundantne porty Ethernet

13 Pola stacji WN (oparte na IEC 61850) Pole linii P543 P442 Compact+ Pole sprzęgła M233 Pole linii P543 P444 P444 MiCOM P163 M233 M233 C264P C264P P642 M233 Redundantna pętla ethernetowa, rekonfiguracja poniżej 1ms (bezstratna redundancja na bazie PRP) M233 P643 C264P M781 e-terracontrol Transformator Rejestrator System SCADAGrid Transformator

14 Pola SN (oparte na IEC 61850) Zasilacz MiCOM P163 P14x (lub C264P) Pole sprzęgła z autom. SZR Odpływ Odpływ Odpływ Odpływ P14X Agile C264-P P141/2/3/4 P145

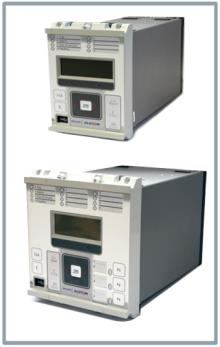

15 MiCOM AGILE Zabezpieczenie linii P14N, P14D, P94V MiCOM AGILE - P14N, P14D, P94V Nowoczesne I Wymienne I Uniwersalne Niezawodne zabezpieczenie, logika, komunikacja i sterowanie w obudowie MiDOS Opary na znanej technologii Px4x Brak lub minimalne szkolenie wymagane W całości wyjmowany Pin - do - pin przy modernizacji istniejącego urządzenia Możliwe użycie dotychczasowych obwodów Rozwiązanie komunikacyjne Ethernet - IEC 61850, DNP3

16 Panel przedni Cztery trójkolorowe programowalne diody 20TE (MiDOS SIZE 4) Etykieta Wsuwany opis użytkownika 30TE (MiDOS SIZE 6) Cztery diody funkcyjne Dodatkowe Cztery trójkolorowe programowalne diody Wyświetlacz LCD Hotkeys Odczyt zdarzeń, kasowanie Klawisze funkcyjne Z trójkolorową Identyfikacją stanu Nawigacja po menu USB (B) Port

17 P60 Agile - rozwiązanie do zarządzania polem liniowym P161, P162, P163 PODSTAWOWY OPIS P60 Agile MiCOM P161, P162, P163 KOMPAKTOWE WIELOFUNKCYJNE UNIWERSALNE Kompleksowe rozwiązanie kompaktowe - łączy w sobie funkcje zabezpieczające, kontrolne i pomiarowe Konstrukcja o niewielkiej długości przeznaczona do instalacji w przegrodach rozdzielnic NN Pełnokolorowy dotykowy wyświetlacz interfejsu HMI GŁÓWNE KORZYŚCI DLA KLIENTA Wyświetlanie plansz synoptycznych pola - duży wyświetlacz HMI z konfigurowalnymi planszami Wysokosprawne komunikaty IEC GOOSE dla schematów cyfrowych podstacji Numeryczna, wektorowa oraz mająca postać słupków prezentacja wartości pomiarowych AC GŁÓWNE CECHY ORAZ LISTA OPCJI Protokoły IEC 61850, Modbus, Profibus DP, CANBUS oraz IEC Kontrola i wzajemne uzależnienie blokad do 5 elementów rozdzielnicy Zaawansowane zabezpieczenie kierunkowe pola Programowalna graficznie logika z nawet 500 bramkami OGÓLNE CZYNNIKI WYRÓŻNIAJĄCE Wprowadza technologię ekranu dotykowego do podstacji Warunki wystąpienia alarmu lub zdarzenia opisywane nawet 40 znakami, z definiowanym przez użytkownika kodowaniem kolorami Nie ma potrzeby stosowania zewnętrznych wskaźników, przełączników czy też sygnalizatorów na panelu wyłącznikowym

18 Opis panelu czołowego Etykieta Kolor Ekran dotykowy LCD P163 Trzy zaprogramowane na stał diody funkcyjne Wiersz statusowy Nawigacja po Menu Port USB Klawisze sterowania rozdzielnicą Osiem dodatkowych dwukolorowych diod programowalnych (czerw/ziel Potwierdzanie alarmu / kasowanie IP 54 Etykietkę użytkownika

19 Przykładowa prezentacja wektorowa pomiarów AC Alternatywnie prezentacja liczbowa + wykres słupkowy: słupek zmienia kolor z zielonego na pomarańczowy i następnie na czerwony sygnalizując w ten sposób odpowiednio: normalne obciążenie, przeciążenie i nadmierne obciążenie. P60 Agile oferuje opcjonalne wejścia pomiarowych przekładników prądowych do aplikacji pomiarowych wysokiej dokładności. Wejścia pomiarowych przekładników prądowych zapewniają dokładność pomiaru rzędu 0,2% dla prądów nie przekraczających wartości 3 In i są przeznaczone do użytku w połączeniu z zewnętrznymi przekładnikami prądowymi klasy pomiarowej.

20 Bezpieczeństwo sieciowe wg standardu NERC NERC (North American Electric Reliability Corporation) Standardy: CIP (Critical Infrastructure Protection ) - zabezpieczenie infrastruktury sieciowej mające na celu zapewnienie standardów bezpieczeństwa najważniejszych elementów sieci energetycznych w USA. Obowiązuje w USA od lipca 2006 Od czerwca 2007 rozpoczęto pierwsze audity certyfikujące Standard UCA2 (możemy powiedzieć, że poprzednik IEC 61850) wyszedł również za ocean.

21 Technologia Oparty na sprawdzonej serii P14x Poprawione narządzie MiCOM S1 Agile Cyber Security 20TE P14N, P94V 30TE P14N P14D Oparty na serii K Wyjmowalny MiCOM AGILE P14N, P14D, P94V P14N I only Bez kierunkowe change without notice. No representation Nowoczesne or warranty is given or I to Wymienne be implied as to the I completeness Uniwersalne of information or fitness for any particular purpose. P40 Agile I & V Kierunkowe P14D P94V V only Napięcie & Częstotliwość Uniwersalne zasilanie, Wybór 1A/5A CT NajNowsza platforma hardwarowa Ethernet i port szeregowy, Ptrzedni port USB

22 Nowy MiCOM P44T szybkie zabezpieczenie odległościowe dla kolejnictwa P40 Agile

23 Nowe Zabezpieczenie Szyn Zbiorczych MiCOM P747 P40 Agile

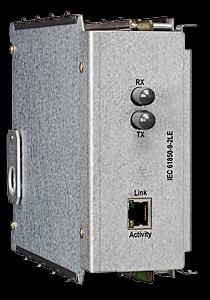

24 MiCOM P40-9-2LE Interfejs Interfejs dla próbek wartości analogowych Pierwsze zabezpieczenie odległościowe z interfejsem 9-2 gotowe w ofercie ALSTOM : MiCOM P444 Zamiast typowej karty PP/PN jest karta interfejsu 9-2 Karta 9-2 przekazuje próbki w standardzie do dalszej obróbki Wewnętrzna obróbka sygnałów odbywa się z częstotliwością danego urządzenia Żadnej ingerencji w algorytmy funkcji zabezpieczeniowych Wybór rodzaju próbek SV w węźle logicznym MICOM P444 with 9.2LE HQ_IEC change without notice No representation Process or warranty Bus_06/2011 is given or to be implied as to the completeness of information or fitness for any particular purpose.

25 Zastosowania MiCOM P14DL Agile Test Block MiCOM M232 Pomiary MiCOM P163 Test Block 1 or 2 no. The P60 Agile concept: full fledged protection, metering and control in one box

26 MiCOM S1 Agile Konfiguracja urządzenia Plik nastaw i logiki, edycja i wgrywanie do urządzeń IED. Zarządzanie zdarzeniami i zakłóceniami System Explorer Wyświetlanie wirtualnego systemu urządzeń (stacji). Graficzne wyświetlanie naszego systemu stacji z podziałem na systemy, napięcia, zabezpieczenia, pola itd.

27 REFERENCJE PRODUKTY SYSTEMY SERWIS 115,000 urządzeń Px40 dostarczonych od 1999 (Polski rynek SN: 2500 szt rocznie) 2,000 Rejestratorów zakłóceń dostarczanych każdego roku 750 różnych aplikacji zabezpieczenia szyn wdrażanych rocznie 30,000 osprzętu szafowego (przekaźniki pomocnicze, wskaźniki) dostarczanych rocznie 800 aplikacji DCS wdrożonych od 2001 roku 23,000 komputerów polowych dostarczonych od 2001 roku 2,500 szaf zabezpieczeń dostarczanych każdego roku Strategiczne kontrakty partnerskie z użytkownikami sieci transmisyjnych, dystrybucyjnych Doświadczenie w realizacji kontraktów serwisowych Kontakt 24/7/365 całą dobę we wszystkie dni roku 2,000 pól odnawianych każdego roku Ponad 1,500 osób przeszkolonych rocznie 8,000 dni na stacji inżynierów Alstom rocznie Nasi odbiorcy to użytkownicy sieci transmisyjnych i dystrybucyjnych (od 3.3kV do 765kV) oraz użytkownicy sektora przemysłowego (naftowego, generacji energii, transportu, kopalni, przemysłu ciężkiego, itd)
