Aleksander Kuźmiński inż. Marek Pikiel mgr inż. Piotr Prystupiuk mgr inż. Maciej Rup mgr inż.

1 Imię i Nazwisko Współautorzy Kierownik projektu mgr inż. Maciej Andrzejewski mgr Bożena Dobrowiecka mgr inż. Krzysztof Broda mgr inż. Andrzej Jaworski mgr inż. Zdzisław Kołodziejczyk mgr inż. Tadeusz Kozłowski mgr inż. Aleksander Kuźmiński inż. Marek Pikiel mgr inż. Piotr Prystupiuk mgr inż. Maciej Rup mgr inż. Łukasz Sapuła mgr inż. Paweł Wlazło mgr inż. Janusz Wójcik mgr inż. Radosław Przybysz Nr zlecenia

2 Struktura projektu Problem Cel główny Cele szczegółowe Wyniki Opis Znaczna część nowoprojektowanych oraz budowanych systemów rozdzielczych energii elektrycznej projektowana jest zgodnie z technologią opierającą się na wykorzystaniu jako medium transmisyjne sygnałów automatyki elektroenergetycznej linii przewodowych i przesyłaniu za ich pomocą sygnałów dwustanowych. Przyszłe inteligentne systemy rozdzielcze Smart Grid wymagać będą do działania wzajemnej komunikacji wszystkich elementów systemu w sieci, a więc konieczne jest zastąpienie obecnych stosowanych mediów transmisji sygnałów automatyki przez cyfrowe łącza wymiany danych. W ofercie ITR brak jest narzędzi wspomagających projektowanie i budowę rozproszonych automatyk dla inteligentnych systemów elektroenergetycznych Smart Grid. Opracowanie platformy sprzętowo programowej systemu rozproszonej automatyki elektroenergetycznej do zastosowania w inteligentnych rozdzielnicach energetycznych średniego i niskiego napięcia. analiza istniejących technologii transmisji danych pod kątem zastosowania ich w systemie rozproszonej automatyki elektroenergetycznej opracowane platformy sprzętowo programowej rozszerzającej wybrane urządzenie zabezpieczające o realizację funkcji rozproszonej automatyki elektroenergetycznej opracowanie oprogramowania narzędziowego do projektowania rozproszonej automatyki elektroenergetycznej Demonstrator urządzenia zabezpieczeniowego realizującego funkcję rozproszonej automatyki elektroenergetycznej - model W formie sprawozdania: o Dokumentacja modelu karty/modułu rozszerzającej funkcję urządzenia zabezpieczeniowego o realizację funkcji rozproszonej automatyki Dokumentacja algorytmów rozproszonej automatyki elektroenergetycznej na przykładzie: LRW (lokalna rezerwa wyłącznikowa), SCO (samoczynne częstotliwościowe odciążanie), SZR (samoczynne załączenie rezerwy)

3 Problematyka projektu Realizacja automatyki stacyjnej wymaga wzajemnego połączenia wielu urządzeo w stacji: duża liczba linii przewodowych do połączenia urządzeo, brak detekcji uszkodzenia linii przewodowych, utrudniona rozbudowa systemu, czasochłonny montaż i uruchomienie stacji, odległośd urządzeo od siebie. Dodatkowy system teleinformatyczny dla SCADY. Połączenie z siecią Smart Grid. 3 z 27

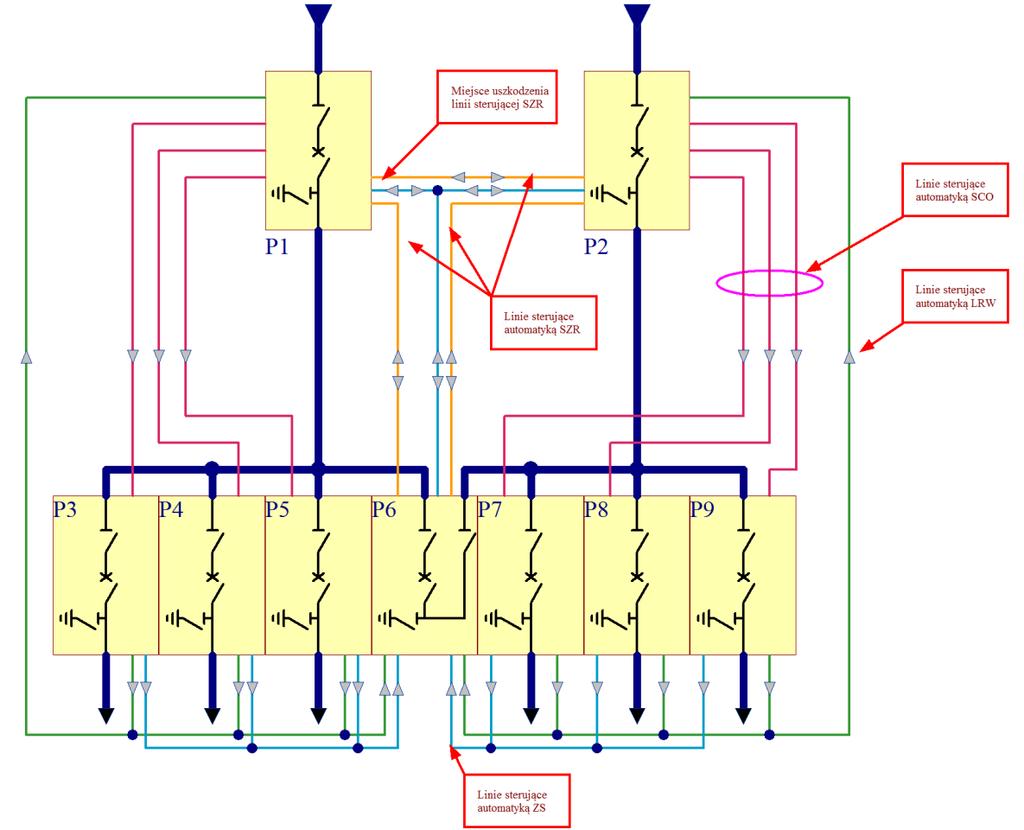

4 Istniejący system połączeo 4 z 27

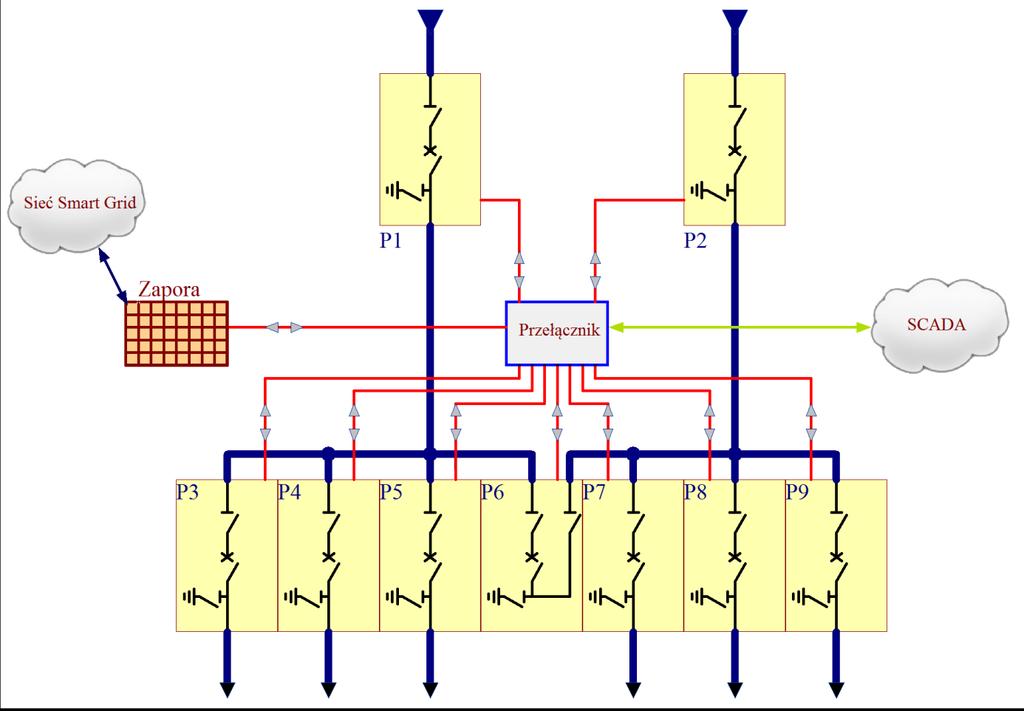

5 Nowy sposób połączenia 5 z 27

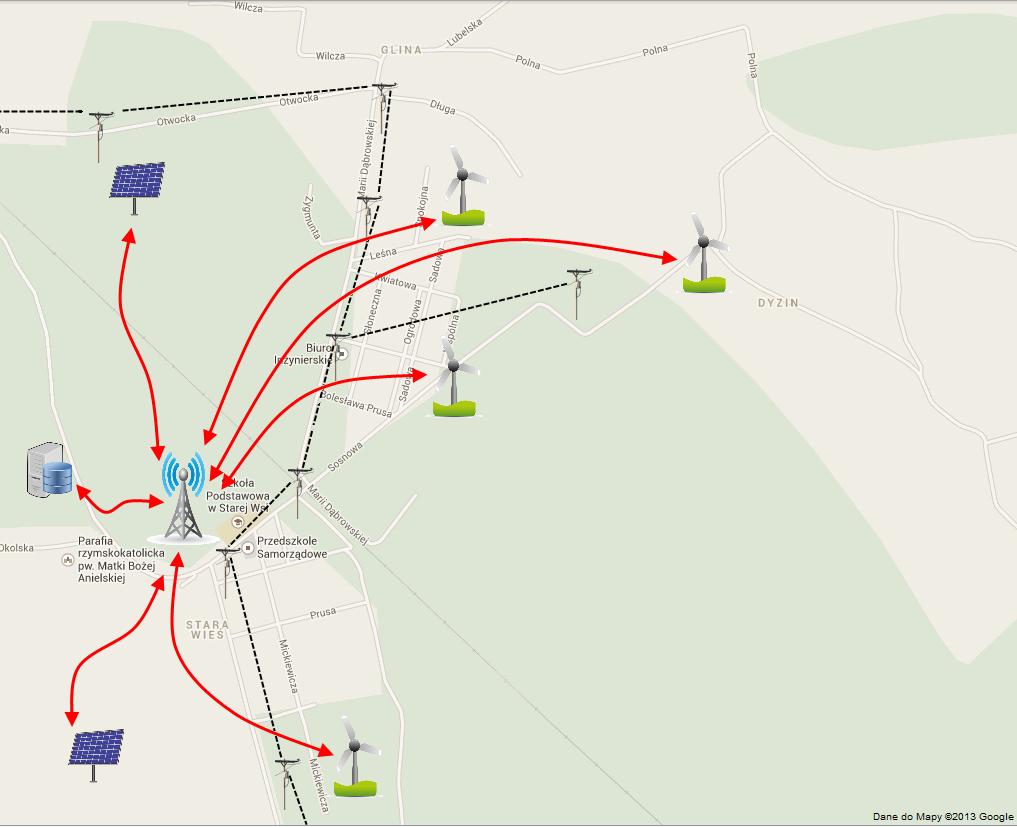

6 Rozproszony system sterownia OŹE 6 z 27

7 Cel projektu Opracowanie demonstratora platformy sprzętowo programowej systemu rozproszonej automatyki elektroenergetycznej do zastosowania w inteligentnych rozdzielnicach energetycznych średniego i niskiego napięcia. Opracowanie schematów rozporoszonych automatyk elektroenergetycznych LRW, SCO, SZR i sterownia mikroelektrowniami OŹE. Analiza istniejących technologii transmisji danych. 7 z 27

8 Analiza istniejących technologii transmisji danych Topologie: Liniowa, magistrali, pierścienia, podwójnego pierścienia, gwiazdy, rozproszonej gwiazdy, siatki. Protokoły: Modbus RTU/TCP, Profibus, IEC , DNP3, IEC Wybrano Modbus TCP i topologię gwiazdy 8 z 27

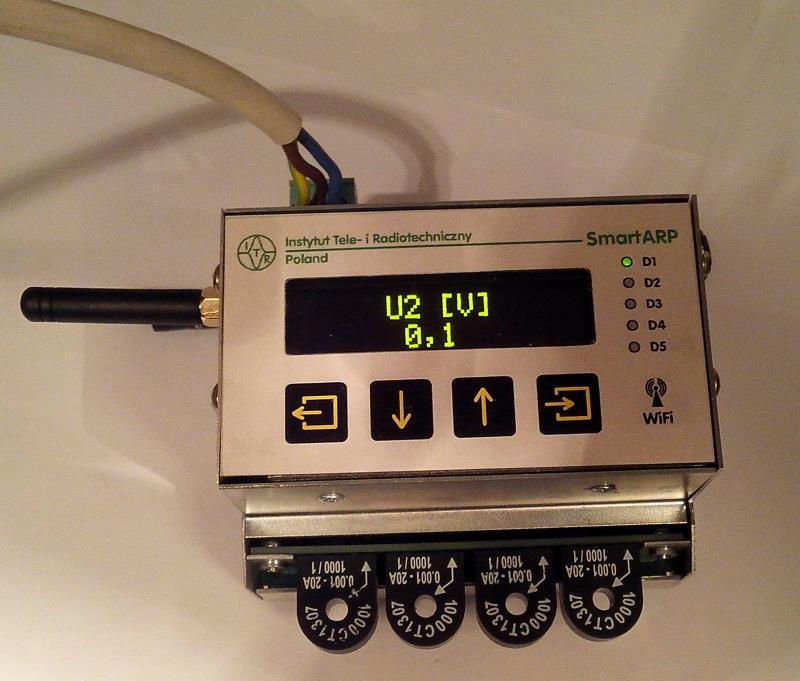

9 Model dla systemu rozdzielczego niskiego napięcia WiFi, GSM 3 x U do 300 V 3 x WE, 3 x WY 4 x I do 20 A Własna logika, podgląd, sterowanie 9 z 27

10 Schemat przyłączeniowy 10 z 27

11 Schemat logiczny sterownia OŹE 11 z 27

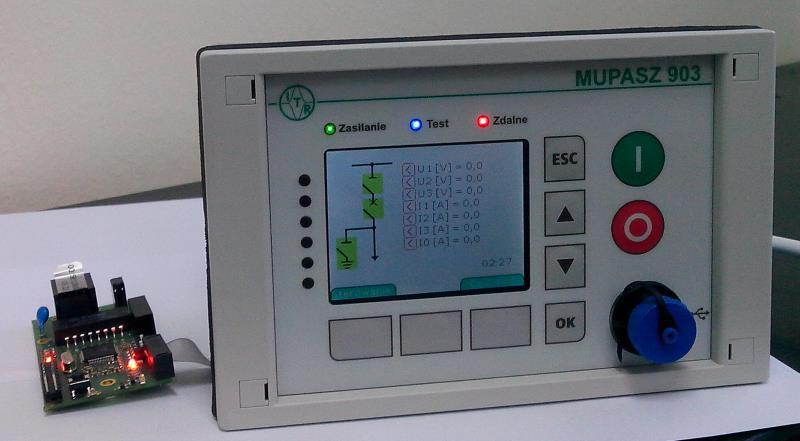

12 Model dla systemu rozdzielczego średniego napięcia M903 Moduł komunikacyjny Własna logika, podgląd, sterowanie 12 z 27

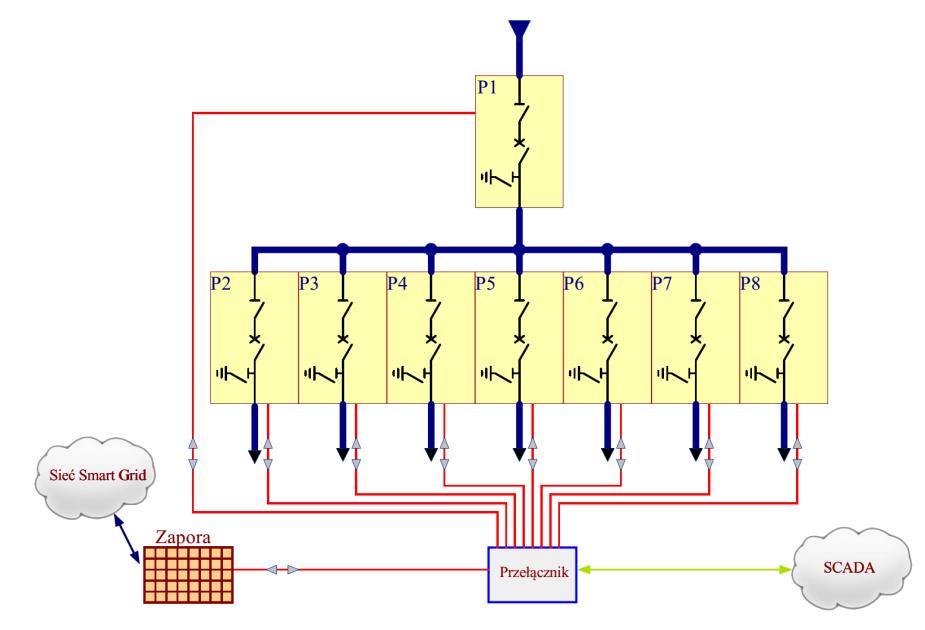

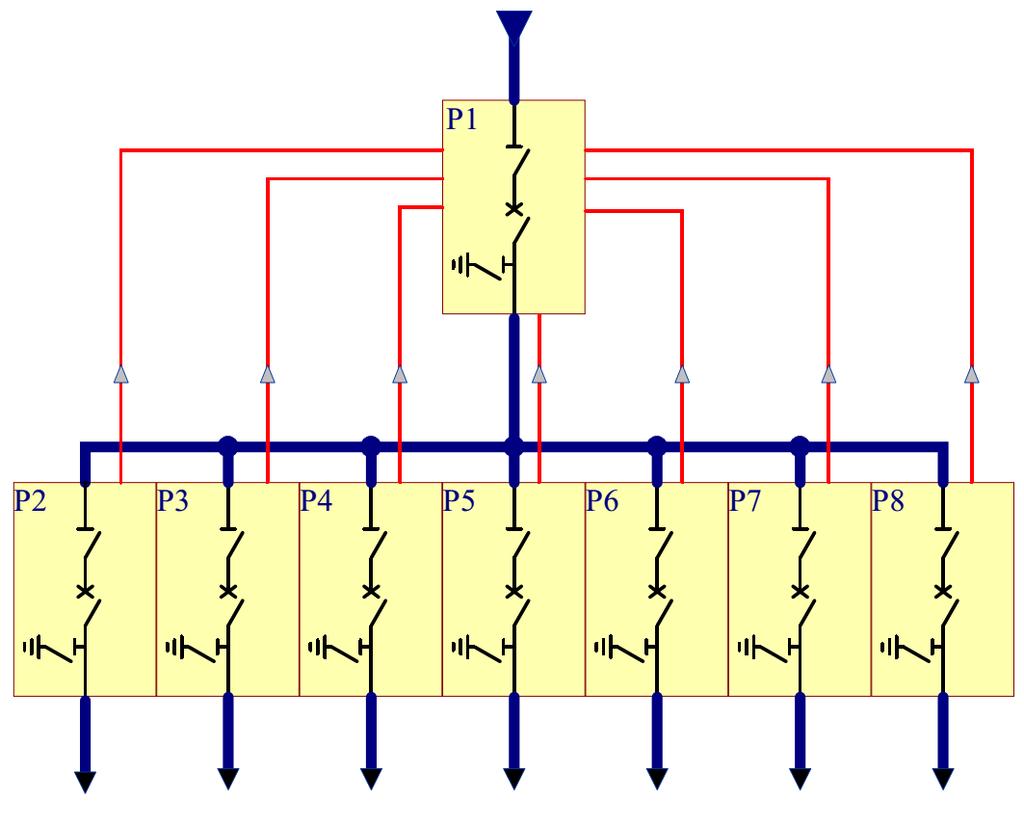

13 LRW porównanie klasyczna rozproszona 13 z 27

14 LRW - pole odpływowe 14 z 27

15 LRW - pole zasilające 15 z 27

16 SCO porównanie klasyczna rozproszona 16 z 27

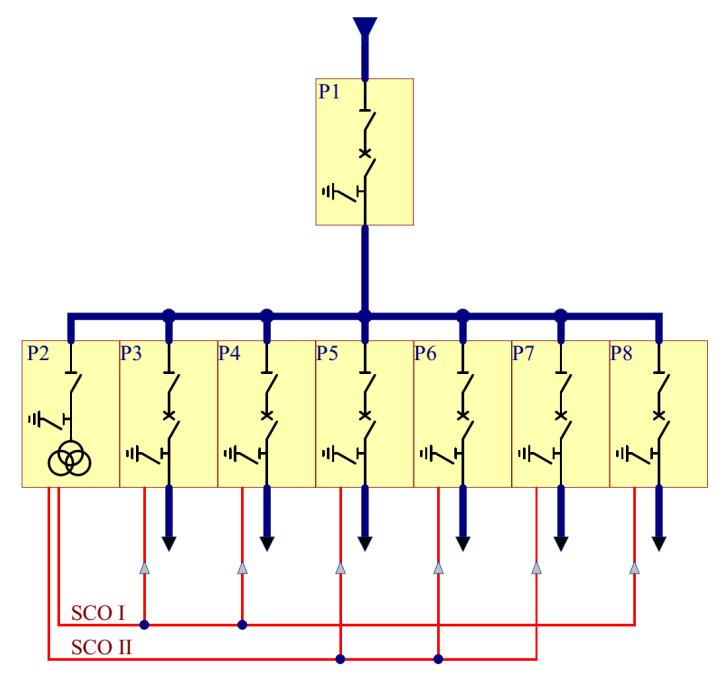

17 SCO - pole pomiarowe 17 z 27

18 SCO - pole odpływowe 18 z 27

19 SZR porównanie klasyczna rozproszona 19 z 27

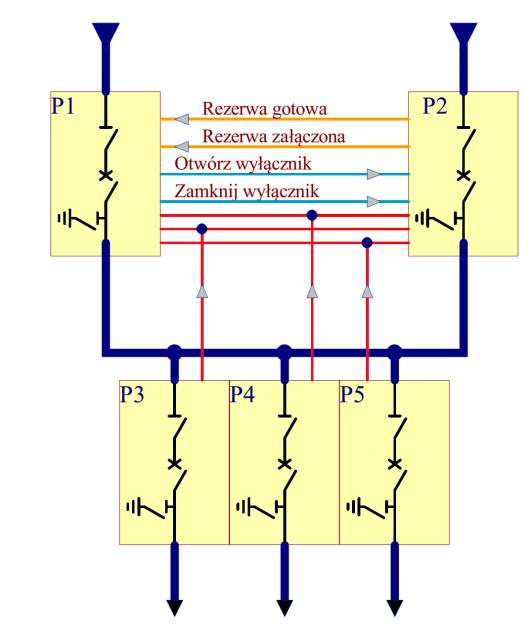

20 SZR- pole zasilające 20 z 27

21 SZR- pole rezerwy 21 z 27

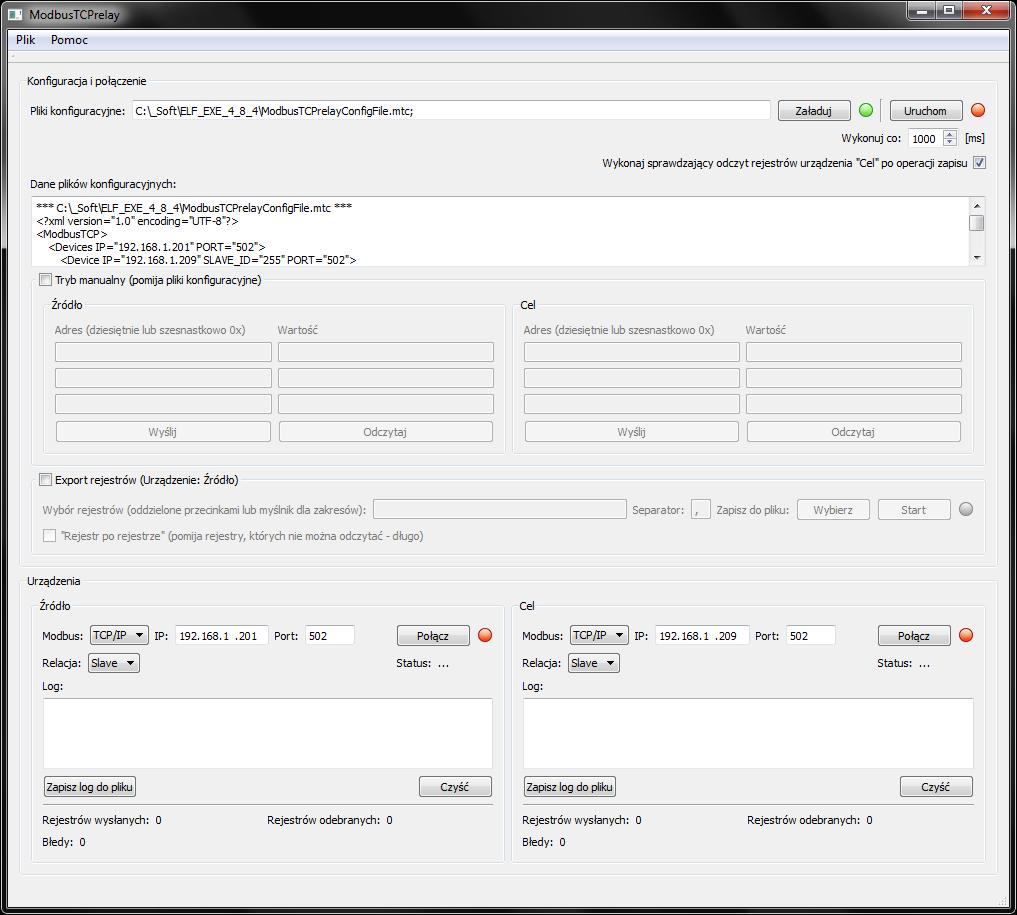

22 Zarządzanie transmisją danych w sieci 22 z 27

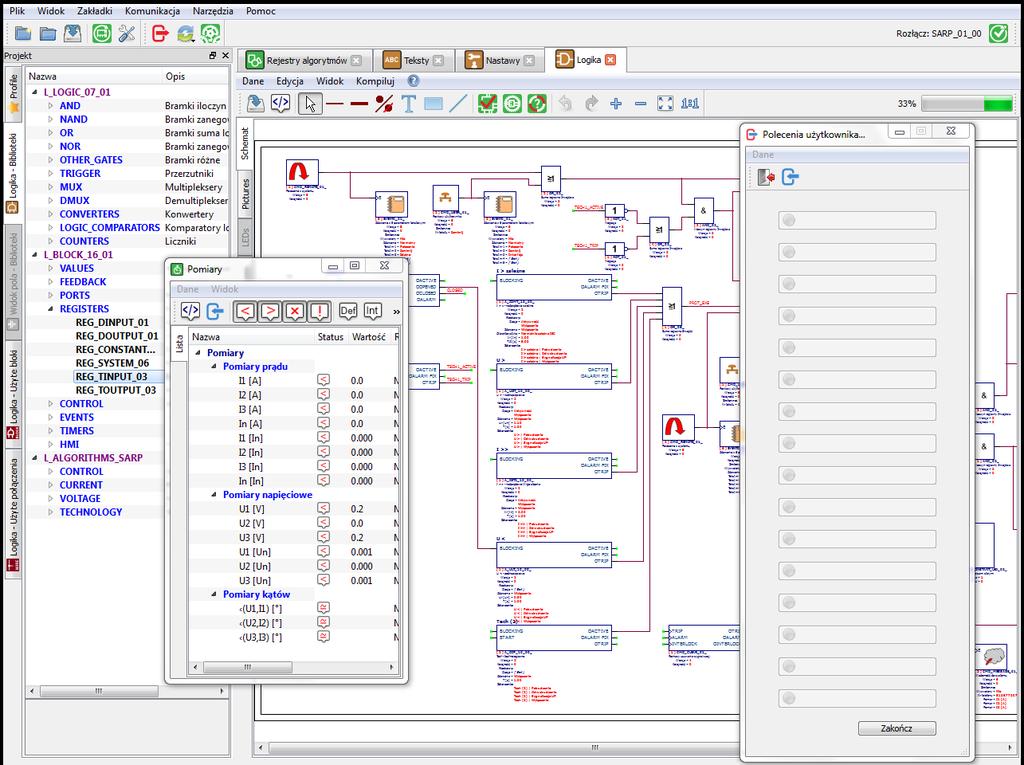

23 Aplikacja narzędziowa do edycji i tworzenia logiki działania 23 z 27

24 Osiągnięte wyniki Przedstawiono następujące topologie i protokoły komunikacyjne: topologię liniową, magistrali, pierścienia, podwójnego pierścienia, gwiazdy, rozproszonej gwiazdy, siatki oraz następujące protokoły komunikacyjne: Modbus RTU/TCP, PROFIBUS, IEC , DNP-3, IEC Opracowano dwa modele urządzeń zabezpieczających. Pierwszy do zastosowań w systemach sieci niskiego napięcia, dedykowanego do rozwiązań prosumenckich takich, jak przydomowe mikroelektrownie słoneczne i wiatrowe oraz dla mikrogazowni w rolnictwie. Drugi do zastosowań w systemach sieci średniego napięcia, zakłady przemysłowe, kopalnie, cukrownie. Dla obu modeli opracowano dokumentację techniczną, konstrukcyjną i użytkową oraz przedstawiono przykładowe rozwiązania rozproszonej automatyki elektroenergetycznej na przykładzie LRW, SCO i SZR oraz schemat logiczny rozproszonej automatyki elektroenergetycznej mikroelektrowni OŹE. Opracowano aplikacje narzędziową pozwalającą na dowolną edycję i tworzenie schematów logicznych. Podgląd chwilowego stanu pracy urządzenia, pomiarów, stanu pracy zabezpieczeń i automatyki oraz wydawanie poleceń sterujących. Opracowano również oprogramowanie do zarządzania transmisją danych w systemie. 24 z 27

25 Podsumowanie Opracowany model dla systemów sieci niskiego napięcia jest pierwszym tego typu rozwiązaniem. Rozwiązanie charakteryzuje kompleksowa ochrona i sterowanie systemów mikroelektrowni OŹE. Przedstawiony demonstrator technologii może stać się podstawą do budowy rozproszonych systemów aktywnego bilansowania zużycia i generacji energii elektrycznej. Wykorzystanie technologii GSM jako łącza komunikacyjnego pozwala na dowolne usytuowanie urządzeń na niemal dowolnym obszarze oraz integrację systemu z przyszłą siecią Smart Grid oraz systemami AMI. Przedstawione rozwiązanie dedykowane jest dla przyszłych prosumentów sieci elektroenergetycznej Opracowane rozwiązanie wpasowuje się idealnie w problematykę współczesnej energetyki i światowe trendy inteligentnych sieci elektroenergetycznych oraz efektywnego wykorzystania i pozyskiwania energii elektrycznej. 25 z 27

26 Podsumowanie cd. Opracowane rozwiązanie dla systemów średniego napięcia stanowi alternatywę dla systemów zbudowanych przy wykorzystaniu protokołu komunikacyjnego IEC Rozwiązanie charakteryzuje prostota budowy oraz niskie koszty infrastruktury telekomunikacyjnej wymaganej do działania systemu. Opracowany system może w pełni zastąpić obecnie stosowne rozwiązania przy budowie stacji rozdzielczych, skracając czas wymagany na uruchomienie oraz poprawiając niezawodność systemu. 26 z 27

27 Dziękuję za uwagę
