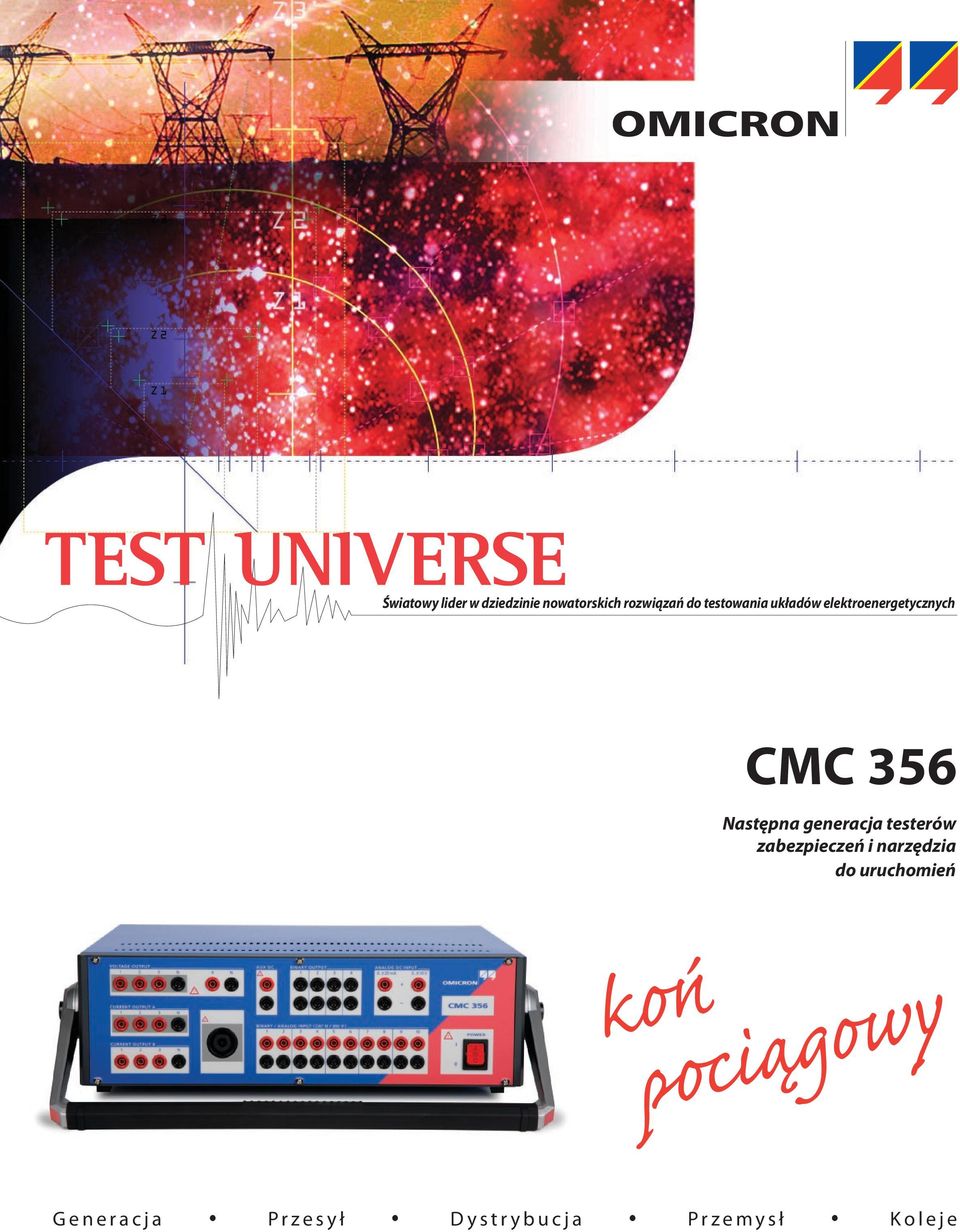

1 Światowy lider w dziedzinie nowatorskich rozwiązań do testowania układów elektroenergetycznych CMC 356 Następna generacja testerów zabezpieczeń i narzędzia do uruchomień koń pociągowy G e n e r a c j a P r z e s y ł D y s t r y b u c j a P r z e m y s ł K o l e j e

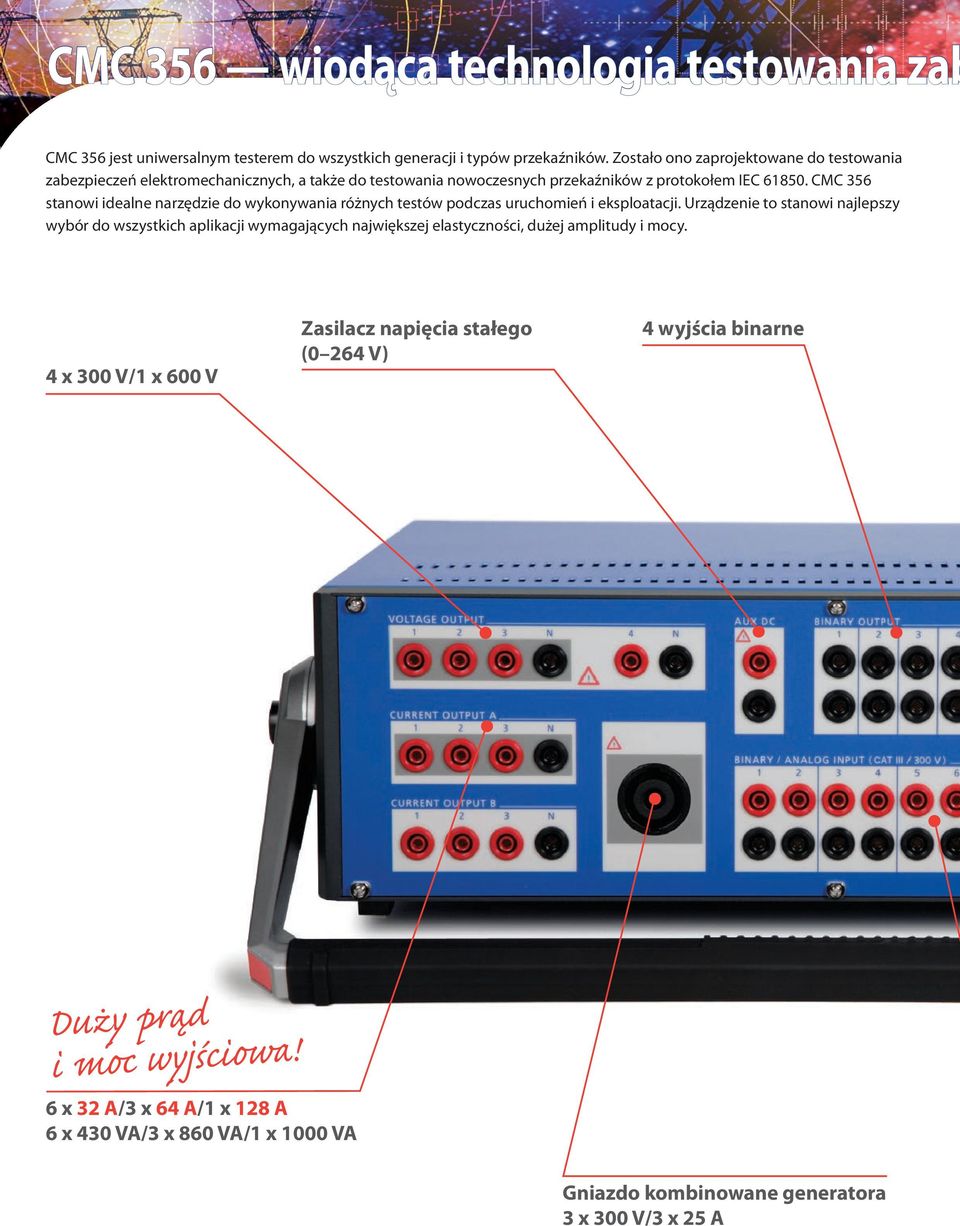

2 CMC 356 wiodąca technologia testowania zab CMC 356 jest uniwersalnym testerem do wszystkich generacji i typów przekaźników. Zostało ono zaprojektowane do testowania zabezpieczeń elektromechanicznych, a także do testowania nowoczesnych przekaźników z protokołem IEC CMC 356 stanowi idealne narzędzie do wykonywania różnych testów podczas uruchomień i eksploatacji. Urządzenie to stanowi najlepszy wybór do wszystkich aplikacji wymagających największej elastyczności, dużej amplitudy i mocy. 4 x 300 V/1 x 600 V Zasilacz napięcia stałego (0 264 V) 4 wyjścia binarne Duży prąd i moc wyjściowa! 6 x 32 A/3 x 64 A/1 x 128 A 6 x 430 VA/3 x 860 VA/1 x 1000 VA Gniazdo kombinowane generatora 3 x 300 V/3 x 25 A

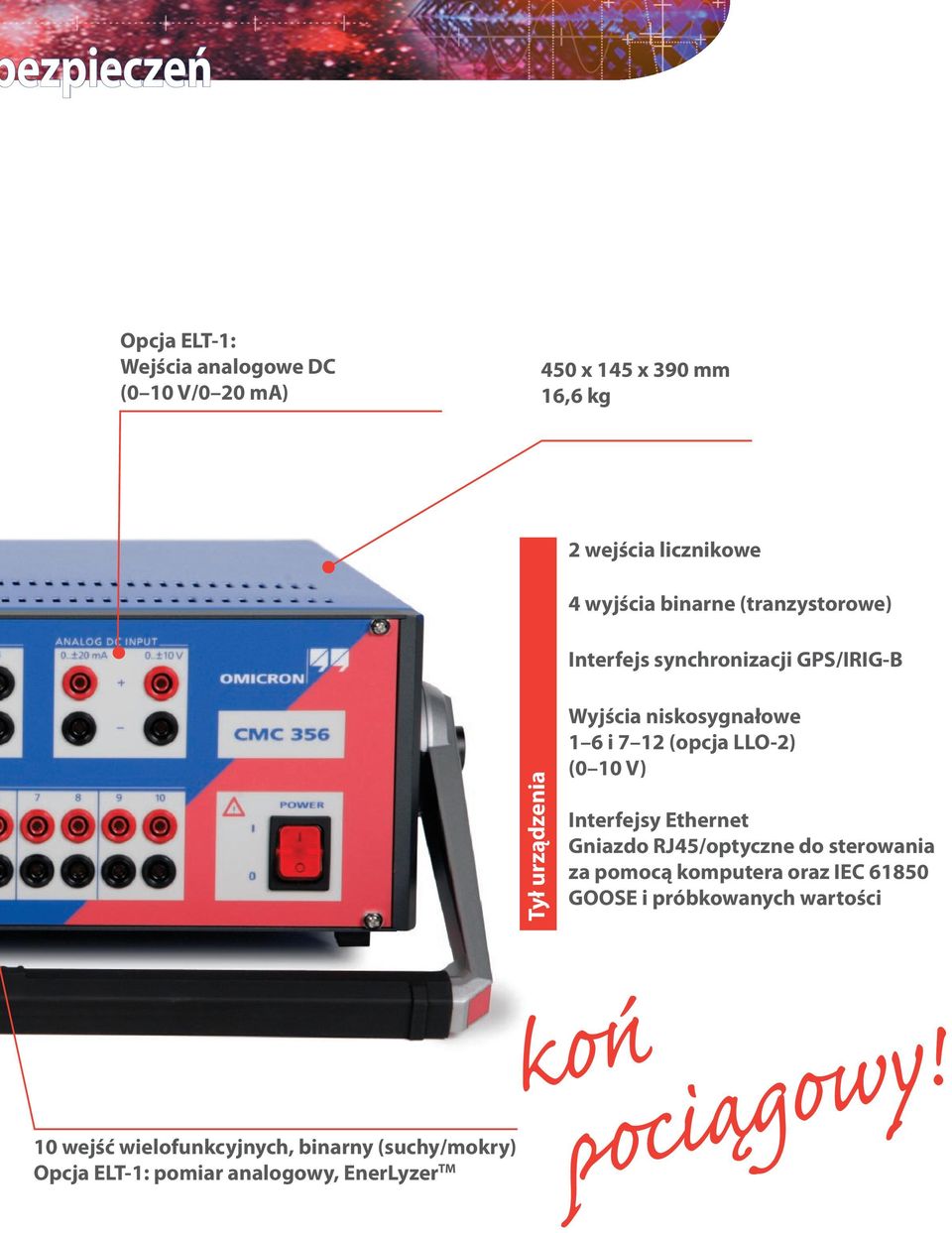

3 ezpieczeń Opcja ELT-1: Wejścia analogowe DC (0 10 V/0 20 ma) 450 x 145 x 390 mm 16,6 kg 2 wejścia licznikowe 4 wyjścia binarne (tranzystorowe) Interfejs synchronizacji GPS/IRIG-B Tył urządzenia Wyjścia niskosygnałowe 1 6 i 7 12 (opcja LLO-2) (0 10 V) Interfejsy Ethernet Gniazdo RJ45/optyczne do sterowania za pomocą komputera oraz IEC GOOSE i próbkowanych wartości 10 wejść wielofunkcyjnych, binarny (suchy/mokry) Opcja ELT-1: pomiar analogowy, EnerLyzer TM koń pociągowy!

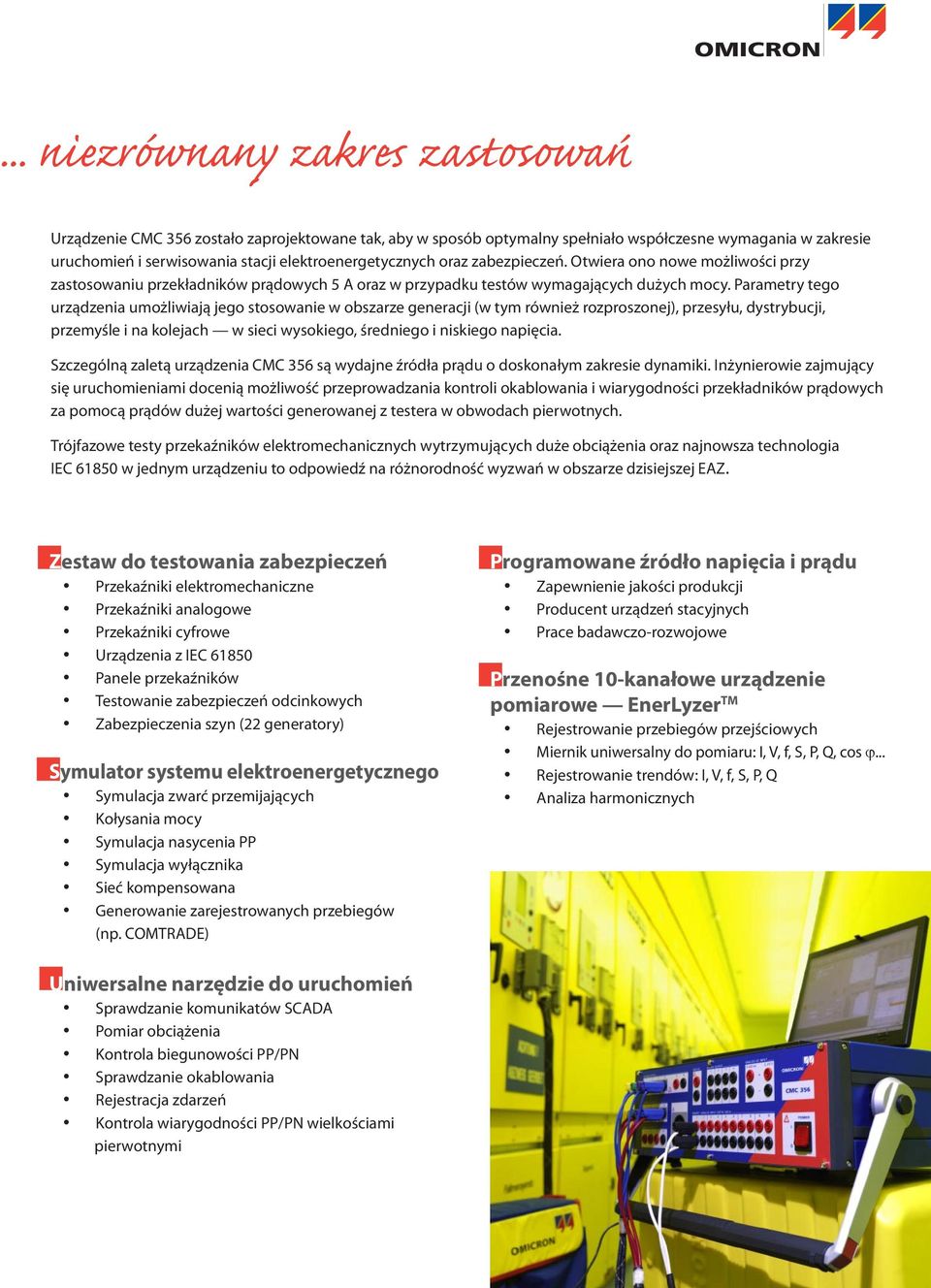

4 ... niezrównany zakres zastosowań Urządzenie CMC 356 zostało zaprojektowane tak, aby w sposób optymalny spełniało współczesne wymagania w zakresie uruchomień i serwisowania stacji elektroenergetycznych oraz zabezpieczeń. Otwiera ono nowe możliwości przy zastosowaniu przekładników prądowych 5 A oraz w przypadku testów wymagających dużych mocy. Parametry tego urządzenia umożliwiają jego stosowanie w obszarze generacji (w tym również rozproszonej), przesyłu, dystrybucji, przemyśle i na kolejach w sieci wysokiego, średniego i niskiego napięcia. Szczególną zaletą urządzenia CMC 356 są wydajne źródła prądu o doskonałym zakresie dynamiki. Inżynierowie zajmujący się uruchomieniami docenią możliwość przeprowadzania kontroli okablowania i wiarygodności przekładników prądowych za pomocą prądów dużej wartości generowanej z testera w obwodach pierwotnych. Trójfazowe testy przekaźników elektromechanicznych wytrzymujących duże obciążenia oraz najnowsza technologia IEC w jednym urządzeniu to odpowiedź na różnorodność wyzwań w obszarze dzisiejszej EAZ. Zestaw do testowania zabezpieczeń Przekaźniki elektromechaniczne Przekaźniki analogowe Przekaźniki cyfrowe Urządzenia z IEC Panele przekaźników Testowanie zabezpieczeń odcinkowych Zabezpieczenia szyn (22 generatory) Symulator systemu elektroenergetycznego Symulacja zwarć przemijających Kołysania mocy Symulacja nasycenia PP Symulacja wyłącznika Sieć kompensowana Generowanie zarejestrowanych przebiegów (np. COMTRADE) Programowane źródło napięcia i prądu Zapewnienie jakości produkcji Producent urządzeń stacyjnych Prace badawczo-rozwojowe Przenośne 10-kanałowe urządzenie pomiarowe EnerLyzer TM Rejestrowanie przebiegów przejściowych Miernik uniwersalny do pomiaru: I, V, f, S, P, Q, cos ϕ... Rejestrowanie trendów: I, V, f, S, P, Q Analiza harmonicznych Uniwersalne narzędzie do uruchomień Sprawdzanie komunikatów SCADA Pomiar obciążenia Kontrola biegunowości PP/PN Sprawdzanie okablowania Rejestracja zdarzeń Kontrola wiarygodności PP/PN wielkościami pierwotnymi

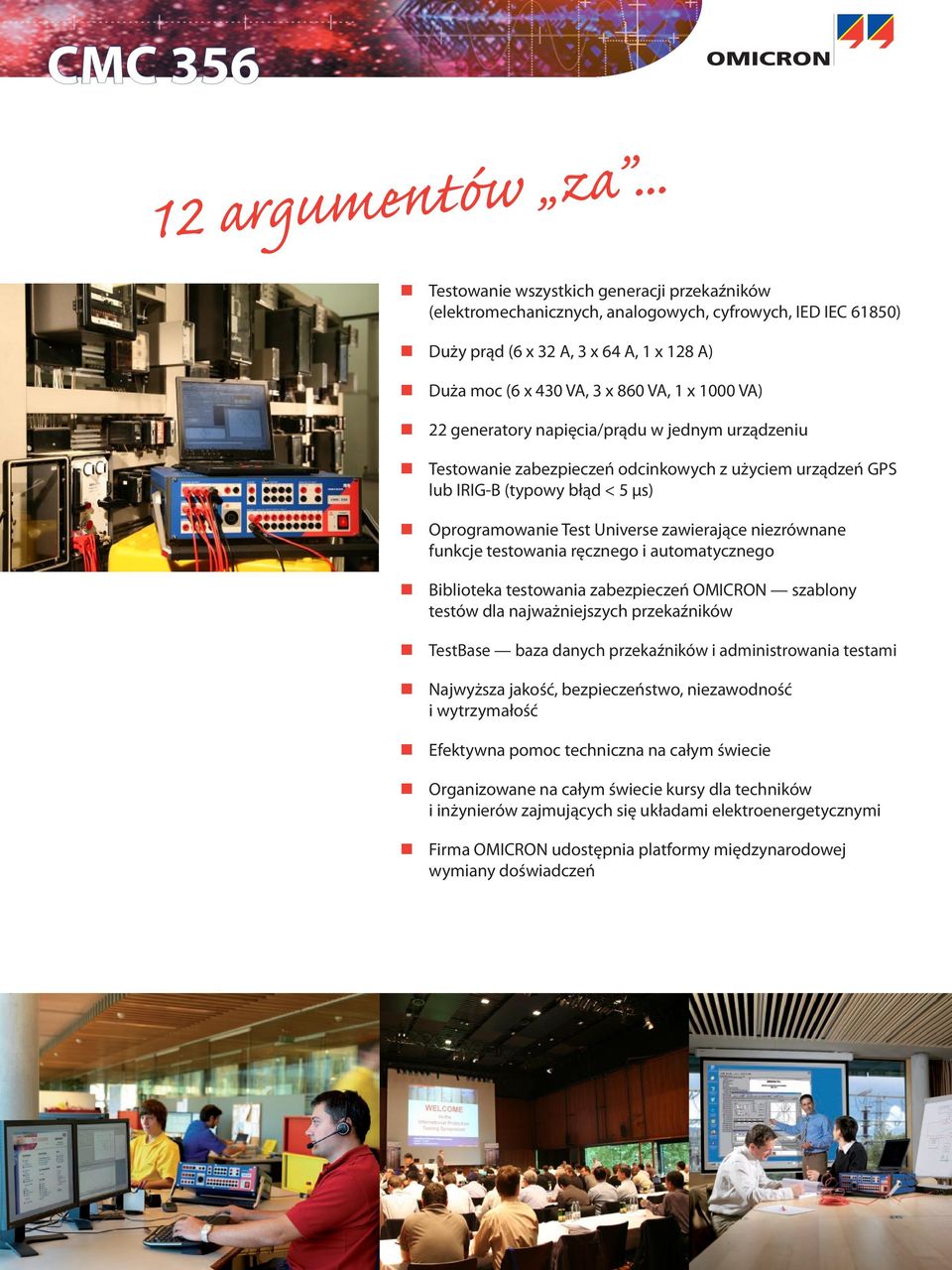

5 CMC 356 OMICRON 12 argumentów za... Testowanie wszystkich generacji przekaźników (elektromechanicznych, analogowych, cyfrowych, IED IEC 61850) Duży prąd (6 x 32 A, 3 x 64 A, 1 x 128 A) Duża moc (6 x 430 VA, 3 x 860 VA, 1 x 1000 VA) 22 generatory napięcia/prądu w jednym urządzeniu Testowanie zabezpieczeń odcinkowych z użyciem urządzeń GPS lub IRIG-B (typowy błąd < 5 µs) Oprogramowanie Test Universe zawierające niezrównane funkcje testowania ręcznego i automatycznego Biblioteka testowania zabezpieczeń OMICRON szablony testów dla najważniejszych przekaźników TestBase baza danych przekaźników i administrowania testami Najwyższa jakość, bezpieczeństwo, niezawodność i wytrzymałość Efektywna pomoc techniczna na całym świecie Organizowane na całym świecie kursy dla techników i inżynierów zajmujących się układami elektroenergetycznymi Firma OMICRON udostępnia platformy międzynarodowej wymiany doświadczeń

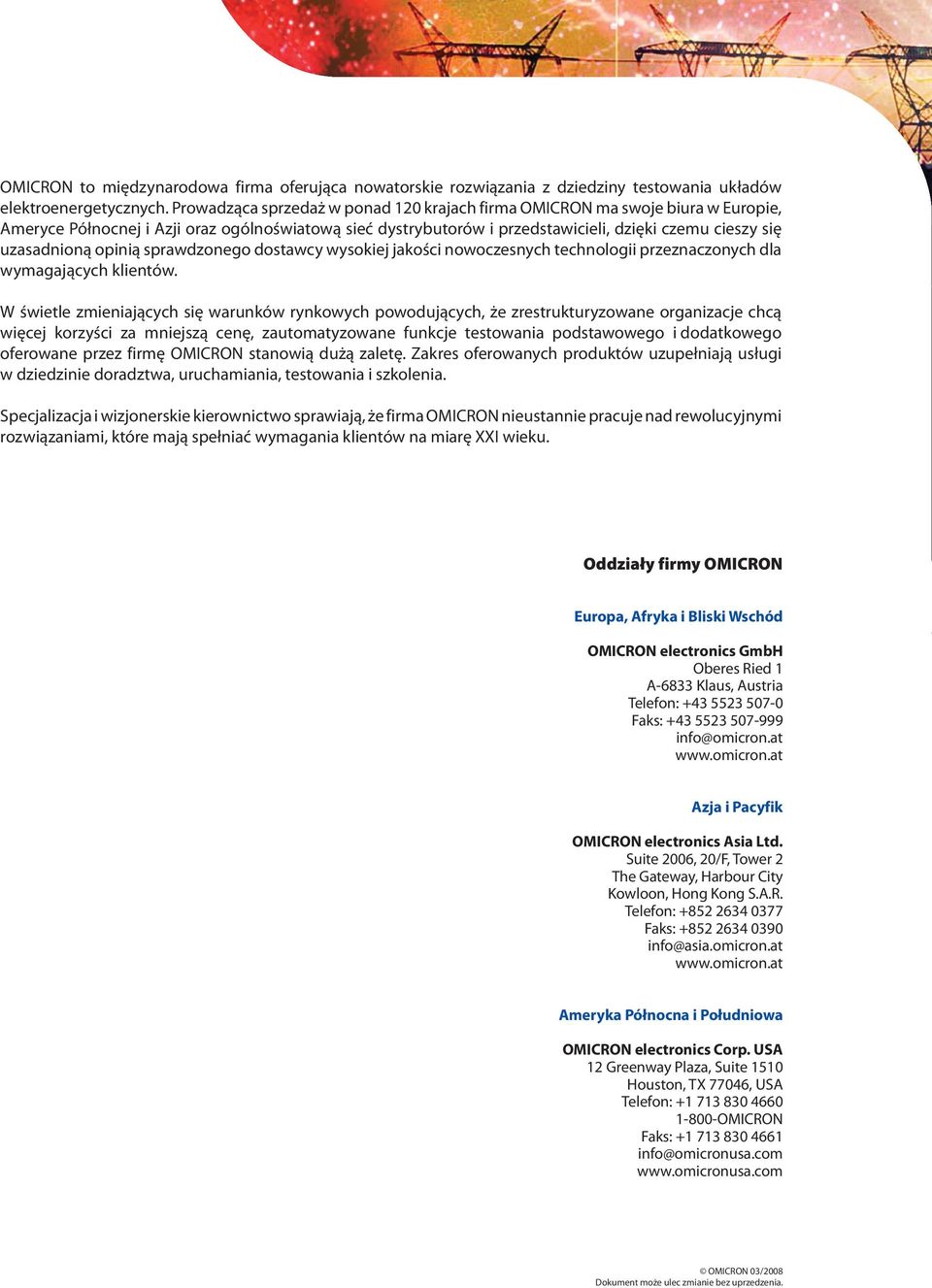

6 OMICRON to międzynarodowa firma oferująca nowatorskie rozwiązania z dziedziny testowania układów elektroenergetycznych. Prowadząca sprzedaż w ponad 120 krajach firma OMICRON ma swoje biura w Europie, Ameryce Północnej i Azji oraz ogólnoświatową sieć dystrybutorów i przedstawicieli, dzięki czemu cieszy się uzasadnioną opinią sprawdzonego dostawcy wysokiej jakości nowoczesnych technologii przeznaczonych dla wymagających klientów. W świetle zmieniających się warunków rynkowych powodujących, że zrestrukturyzowane organizacje chcą więcej korzyści za mniejszą cenę, zautomatyzowane funkcje testowania podstawowego i dodatkowego oferowane przez firmę OMICRON stanowią dużą zaletę. Zakres oferowanych produktów uzupełniają usługi w dziedzinie doradztwa, uruchamiania, testowania i szkolenia. Specjalizacja i wizjonerskie kierownictwo sprawiają, że firma OMICRON nieustannie pracuje nad rewolucyjnymi rozwiązaniami, które mają spełniać wymagania klientów na miarę XXI wieku. Oddziały firmy OMICRON Europa, Afryka i Bliski Wschód OMICRON electronics GmbH Oberes Ried 1 A-6833 Klaus, Austria Telefon: Faks: info@omicron.at Azja i Pacyfik OMICRON electronics Asia Ltd. Suite 2006, 20/F, Tower 2 The Gateway, Harbour City Kowloon, Hong Kong S.A.R. Telefon: Faks: info@asia.omicron.at Ameryka Północna i Południowa OMICRON electronics Corp. USA 12 Greenway Plaza, Suite 1510 Houston, TX 77046, USA Telefon: OMICRON Faks: info@omicronusa.com OMICRON 03/2008 Dokument może ulec zmianie bez uprzedzenia.
