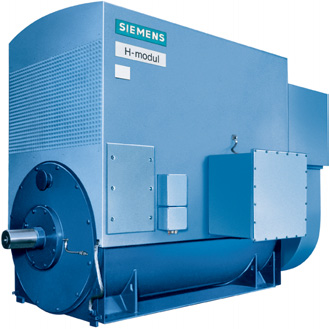

1 SIPROTEC Zabezpieczenia silników

2 SIPROTEC Zabezpieczenia silników Funkcje zabezpieczeniowe dla różnych typów zwarć w silnikach Zwarcie Funkcja zabezpieczeniowa Numer ANSI n Przeciążenie cieplne stojana n Cieplne zabezpieczenie przeciążeniowe stojana 49 n Przeciążenie cieplne wirnika podczas startu n zbyt długi lub zablokowany n zbyt częsty n 2 główne zabezpieczenia przeciążeniowe wirnika n Kontrola czasu rozruchu n Blokada ponownego załączenia R n Doziemienie n Zabezpieczenie ziemnozwarciowe (I 0 >;U 0 >; (U 0, I 0 )) 50G 64G 67G n Zwarcie n Zabezpieczenie nadprądowe n Zabezpieczenie różnicowe n Utrata fazy n Zabezp. od skł. przeciwnej (I 2 /I N ) 46 n Przegrzanie łożysk n Przegrzanie urządzeń w nieobciążonych napędach (pomp, kompresorów) n Sensorowe czujniki temperatury (RTD) n Zabezpieczenie podprądowe, Kontrola przepływu mocy (P<) U n Obniżenie napięcia (Rozruchowy moment obrotowy nie osiągnięty M ~ U 2 lub start zbyt długi) n Zabezpieczenie podnapięciowe 27 n Praca asynchroniczna (silnika synchronicznego) n Zabezpieczenie od niedowzbudzenia 40 2

3 Zakres funkcji zabezpieczeniowych silnika dostępnych w urządzeniach SIPROTEC. Funkcje zabezpieczeniowe ANSI 7SJ60 7SJ61 7SJ62 7SJ63/64 7UM61 Zabezp. przeciążen. stojana Kontrola czasu rozruchu Zabezp. blokady wirnika Blokada ponownego załączenia Zabezp. ziemnozwarciowe bezkierunkowe kierunkowe Zabezp. nadprądowe Zabezp. różnicowe (prądowe) Zabezp. od skład. przeciwnej Kontrola temperatury (przez moduły RTD) Zabezp. podprądowe Kontrola przepływu mocy (P<) Zabezp. podnapięciowe Zabezp. od niedowzbudzenia Zabezp. częstotliwościwowe LRW Dowolnie programowalna logika (PLC) Funkcje sterownicze Przetworniki pomiarowe Elastyczne interfejsy szeregowe 49 X X X X X X 48 X X X X X X 48 X X X X X X 66, X X X X X X 49R 64G X 1) X X X X 50G X X X X X X 67G X 1) X X X X 50, 51 X X X X X X 87 X 46 X X X X X X 38 X 1) X X X X nn 37 X 1) X X X X X 32U X X (37) 27 X X X X 40 X X 81 X X X X 50BF X1) X X X X X X X X X X X X X X X X X X / ) w przygotowaniu (7SJ602) Możesz dobrać zabezpieczenie, które najlepiej pasuje do twoich wymagań 3

4 Zabezpieczenie silnika tablica doboru Silnik asynchroniczny Silnik synchroniczny 100 kw kw < 2MW 7SJ60 Podstawowy 7SJ61 + więcej wejść/wyjść + funkcje sterownicze + elastyczne interfejsy szeregowe + lepszy panel operatorski (4 liniowy wyświetlacz; klawiatura cyfrowa) 7UM61 (Opcja: Generator Basic) 500 kw - (1-2) MW 7SJ62 7UM61 Podstawowy + więcej wejść/wyjść (7UM612) + funkcje sterown. + funkcje sterownicze + wysoka dokładność + wysoka czułość + działanie w szerokim paśmie częstotliwości (11Hz - 68Hz) < 10 MW (Opcja: Generator Basic) lub z funkcjami sterowniczymi poprzez diagram synoptyczny na graficzym wyświetlaczu 7SJ63 Podstawowy 7SJ64 + funkcja synchronizacyjna + wysoka czułość + rozszerzone funkcje sterownicze + 1 dodatkowy port szeregowy > 2 MW > 10 MW + zabezpieczenie różnicowe + funkcje sterownicze + wysoka dokładność + wysoka czułość + działanie w szerokim paśmie częstotliwości (11Hz - 68Hz) (Opcja Generator Basic) + + 7UM61 (Opcja: Generator Basic) lub z funkcjami sterown. przez diagram synoptyczny na graficznym wyświetlaczu 7SJ64 (Opcja: Max. funkcjonalność + Synchro check) 4

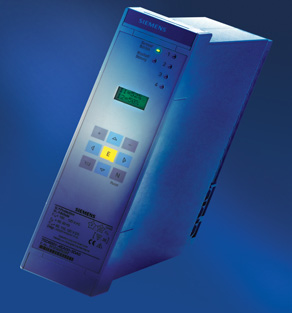

5 Przykład zastosowania: Zabezpieczenie małego silnika 100 kw kw ANSI 52 N 7SJ600/602 n Cieplne zabezp. przeciążeniowe stojana 49 n Kontrola czasu rozruchu 48 n Zabezp. ziemnozwarc. 50G n Zabezp. nadprądowe 50, 51 n Zabezp. od asymetrii obciążenia 46 Silnik 5

6 Przykład zastosowania: Zabezpieczenie silnika średniej wielkości 500 kw - (1-2) MW ANSI 52 N I EE V E 7SJ62/63 n Cieplne zabezp. przeciążeniowe stojana 49 n Blokada ponownego załączenia (zabezp. wirnika) 66,49R n Kontrola czasu rozruchu 48 n Zabezp. ziemnozwrc. 50G (bezkierunkowe, 64G kierunkowe) 67G n Zabezp. nadprądowe 50, 51 Silnik n Zabezp. od asymetrii obciążenia 46 n Zabezp. podnapięciowe 27 n Zabezp. podprądowe 37 n LRW 50BF n zewnętrzne moduły RTD 38 6

7 Przykład zastosowania: Zabezpieczenie dużego silnika > 2 MW ANSI 52 e k moduł RTD 7XV5662 (6 wejść pomiarowych) n Przetwornik pomiarowy do wprowadzenia dowolnych sygnałów analogowych np. szybkość, wibracje, ciśnienie Do portu szeregowego R 13 R 14 R 15 R 17 R 18 R 16 J 1 J 2 J 3 J 4 J 5 J 6 Q 8 Q 7 K 13 + K 14 K 15 + K 16 K 17 + K 18 J 7 J 8 Q 1 Q 2 Q 3 Q 4 Q 5 Q 6 V E V A(L1) V B(L2) V C(L3) I A(L1)S2 I B(L2)S2 I C(L3)S2 I EE2 TD1 TD2 TD3 I EE1 I A(L1)S2 I B(L2)S2 I C(L3)S2 n Cieplne zabezp. przeciążeniowe stojana 49 n Blokada ponownego załączenia (zabezp. wirnika) 66,49R n Kontrola czasu rozruchu 48 n Zabezp. ziemnozwarc. (bezkierunkowe, kierunkowe) n Zabezp. różnicowe 50G 64G 67G 87M n Zabezpieczenie nadprądowe 50,51 n Zabezp. od asymetrii obciążenia 46 n Zabezp. podnapięciowe 27 z modułu RTD Port C lub D n Zabezp. podprądowe 37 n Kontrola przepływu mocy 32U n Zabezp. częstotliwośc. 81 n LRW 50BF 7

8 Siemens Sp. z o.o. Branża PG/PTD Dział PTD PA (Zabezpieczeń i Systemów Sterowania) ul. Żupnicza 11 ul. Francuska Warszawa Katowice
