1 Ewolucja usług telekomunikacyjnych od IN do IMS Marek Średniawa Semestr letni 2015

2 Program wykładu Wprowadzenie Usługi i zastosowania IN Architektura i model koncepcyjny IN CAMEL IN w sieciach mobilnych Ewolucja ku konwergencji Nowe modele świadczenia usług MNVO/MVNE Parlay OSA API, Parlay X, JAIN API, inne API Konwergencja usług Ewolucja NGN, IMS, EPS Podsumowanie 2

3 Wprowadzenie

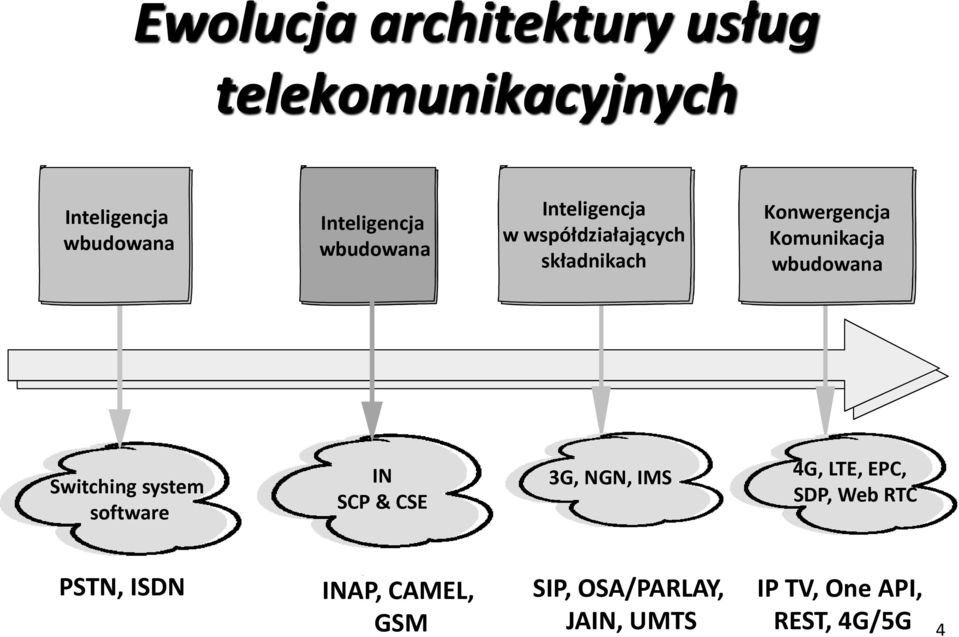

4 Ewolucja architektury usług telekomunikacyjnych Inteligencja wbudowana Inteligencja wbudowana Inteligencja w współdziałających składnikach Konwergencja Komunikacja wbudowana Switching system software IN SCP & CSE 3G, NGN, IMS 4G, LTE, EPC, SDP, Web RTC PSTN, ISDN INAP, CAMEL, GSM SIP, OSA/PARLAY, JAIN, UMTS IP TV, One API, REST, 4G/5G 4

5 Model Tradycyjny podział wertykalny: oddzielne sieci Ewolucja sieci API Model NGN podział horyzontalny: sieć wielousługowa Serwery aplikacji i aplikacje Platformy usługowe API Usługa Usługa Usługa Usługa Sieć mobilna PSTN/ISDN Dane/IP CATV Sieć szkieletowa Transport (Internet/IP) Sieci dostępowe 5

6 Zmiana modelu: Spaghetti -> Lasagna Aplikacje i treść Sieci i aplikacje mobilne Sieci i stacjonarne Sieci prywatne Wspólne funkcje usługowe Dostęp i transport Sieci typu spaghetti układ wertykalny Sieci typu lasagna układ horyzontalny 6

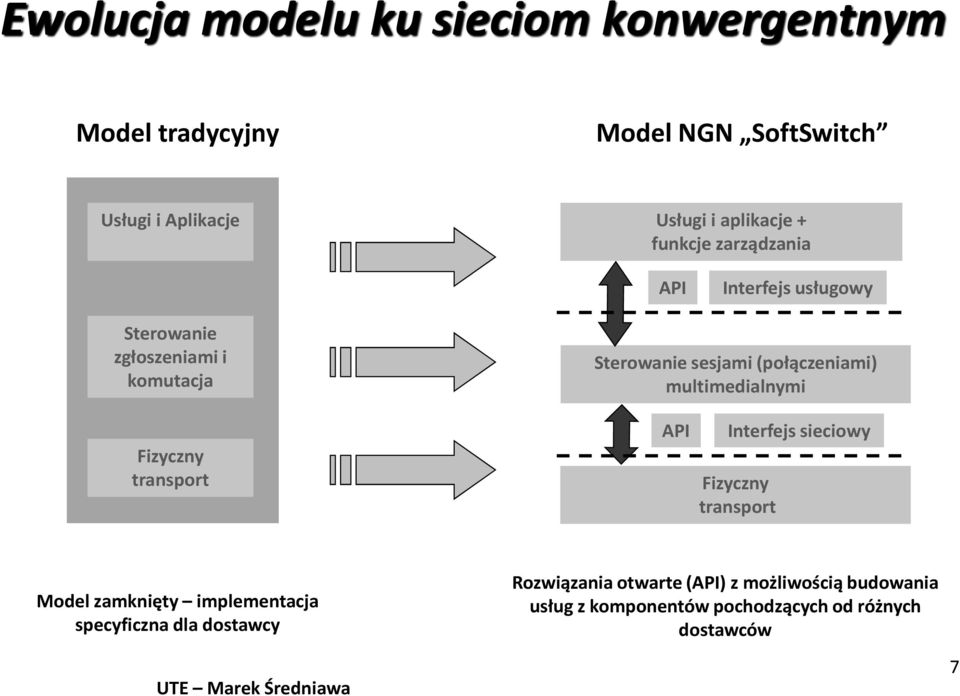

7 Ewolucja modelu ku sieciom konwergentnym Model tradycyjny Model NGN SoftSwitch Usługi i Aplikacje Usługi i aplikacje + funkcje zarządzania API Interfejs usługowy Sterowanie zgłoszeniami i komutacja Sterowanie sesjami (połączeniami) multimedialnymi Fizyczny transport API Interfejs sieciowy Fizyczny transport Model zamknięty implementacja specyficzna dla dostawcy Rozwiązania otwarte (API) z możliwością budowania usług z komponentów pochodzących od różnych dostawców 7

8 Techniki realizacji usług fazy rozwoju Powszechnie dostępne i popularne aplikacje (np..fb) Rosnąca liczba wdrożeń NGN/IMS Wdrożenia komercyjne, akceptacja rynku Web services Parlay Wdrożenia komercyjne, akceptacja rynku IN Dojrzała technologia, powszechna eksploatacja Wejście Wzrost Dojrzałość Schyłek 8

9 Ewolucja podejścia do definicji, implementacji i konfiguracji usług Model otwarty ograniczony np. IN Model zamknięty np.gsm, ISDN, PSTN Precyzyjnie zdefiniowany zestaw usług i funkcji usługowych Otwarta lista usług; usługi referencyjne Model otwarty partycypacyjny np. Internet, Parlay, JAIN, IMS, SIP Otwarta lista usług; usługi referencyjne 9

10 Konwergencja - słowo wytrych Termin nadużywany i wieloznaczny wiele odmian Głos dane Wspólna sieć szkieletowa dla głosu i danych FMC integracja sieci stacjonarnych i mobilnych Adaptacja architektury IMS do obsługi dostępu stacjonarnego (normalizacja ETSI TISPAN, ATIS, ) Konwergencja w terminalach - jeden telefon - komunikator Wielosystemowe urządzenie: obsługa dostępu GSM/UMTS i WiFi Gładkie przekazywanie i roaming Jeden numer adres (ENUM) Konwergencja aplikacji Inicjowanie połączeń telefonicznych z aplikacji poczty elektronicznej i komunikatorów Wbudowanie informacji o obecności i statusie dostępności w aplikacje Konwergencja jako sprzymierzeniec użytkownika 10

11 Każdy może (prawie) wszystko TV TV TV TV Telefonia mobilna Telefonia mobilna Telefonia mobilna Telefonia mobilna Telefonia stacjonarna Telefonia stacjonarna Telefonia stacjonarna Telefonia stacjonarna Internet Internet Internet Internet Regulacje prawne (LLU, BSA,...) + modele biznesowe (MVNO/MVNE, sieciowe usługi IT ) + współdzielenie zasobów (włókna, lambdy, dukty, maszty, serwery, ) 11

12 Telekomunikacja Kluczowe czynniki Obecność i kontekst Mobilność Szerokopasmowość Dostęp bezprzewodowy Konwergencja IT Web Semantic web Bezpieczeństwo Multimedia Open Source 12

13 Konwergencja próba usystematyzowania Obszary płaszczyzny konwergencji Sieci Usługi i aplikacje Terminale Taryfikacja 13

14 Trend - zerwanie pętów PSTN Aplikacja głosowa wbudowana w infrastrukturę Głos jako jedna z aplikacji Wideo Głos Wymiana wiadomości Infrastruktura PSTN Głos Infrastruktura IP - uwzględnienie kontekstu komunikacji Wyższa elastyczność Uwolnienie innowacji Różnorodność i elastyczność terminali

15 Sieci inteligentne

16 Wprowadzenie Koncepcja techniczna scentralizowanej realizacji usług o elastycznych scenariuszach, dostosowanych do indywidualnych wymagań abonentów, np.: FPH, SPL, UAN - usługi translacji numeru 800 linia bezpłatna 801 linia ulgowa 804 linia firmowa VOT - teległosowanie ( 400 ) PN - numer osobisty VPN - wirtualna sieć wydzielona LNP / SNP (zachowywanie numeru po zmianie operatora) IN wykorzystywany do realizacji usług w sieciach stacjonarnych i mobilnych (CAMEL) 16

17 IN - przykład usługi 800 SCP ? SSP/CT CK CK

18 Ewolucja ku sieci inteligentnej Model inteligencji sieci zdecentralizowany (usługi ISDN i dodatkowe) scentralizowany (IN) rozproszony (sieć nowej generacji - IN + IP) Przeniesienie sygnalizacji i sterowania do oddzielnej sieci sygnalizacja: wewnątrzpasmowa / pozapasmowa SS 7 (ISDN, IN, GSM, UMTS) 18

19 PSTN / ISDN - IN odmienne podejście do realizacji usług ISDN klasyczna, zdecentralizowana koncepcja realizacji usług zamknięty, znormalizowany zestaw usług bazowych, teleusług i usług dodatkowych ewolucja sieci uwarunkowana postępem technicznym wymagany dostęp BA/PRA (sygnalizacja DSS1) IN scentralizowana koncepcja realizacji usług otwarty zestaw usług ewolucja sieci uwarunkowana czynnikami pragmatycznymi - szybkie wprowadzanie nowych usług usługi dostępne dla wszystkich kategorii abonentów 19

20 Separacja usług IN od usług podstawowych i dodatkowych Scenariusze usług IN Usługi podstawowe i dodatkowe oferowane klientom haki haki haki BCP BCP BCP Węzeł A Węzeł B Węzeł C BCP - Basic Call Processing Podstawowy proces obsługi zgłoszenia

21 Tradycyjny sposób wprowadzania nowych usług CTG CTG Centrale tranzytowe CT CT CT CT Centrale końcowe Logika usługi 21

22 Wprowadzanie nowych usług za pomocą IN Platforma IN SSP INAP SCP INAP SMP SSP SCE CTG ISUP CTG Scenariusze usług ISUP ISUP CT CT CT CT CK CK CK CK O_BCSM / T_BCSM 22

23 Co to jest IN (1/5)? Odpowiedź zależy od punktu widzenia: operator (operator, network provider) usługodawca (service provider) abonent usługi (service subscriber) użytkownik (service user) dostawca treści / zawartości usługi (contents provider) 23

24 Co to jest IN (2/5)? Znormalizowana koncepcja uniwersalnej architektury, polegająca na uzupełnieniu podstawowej sieci telefonicznej o niewielką liczbę dodatkowych węzłów, które umożliwiają szybkie wprowadzanie nowych usług o elastycznych - inteligentnych - scenariuszach działania. 24

25 Co to jest IN (3/5)? Realizacja techniczna inteligencji rozumianej jako: zdolność rozumienia otaczających sytuacji i znajdowania na nie właściwych, celowych reakcji... Usługi o indywidualnie definiowanych, elastycznych scenariuszach uwzględniających kontekst komunikacji lokalizacja, pora dnia, dzień tygodnia, identyfikacja, status 25

26 Co to jest IN (4/5)? Zasady działania: Oddzielenie funkcji komutacyjnych od funkcji sterowania usługami Otwartość zestawu i profili usług kreacja nowych usług samodzielne zarządzanie usługami przez abonenta Uniezależnienie implementacji usług od charakterystyki sieci bazowej (PSTN, ISDN, B-ISDN, GSM) Wykorzystanie SS7: TCAP, INAP, CAP 26

27 Co to jest IN (5/5)? Znormalizowana koncepcja obejmująca: model koncepcyjny IN - IN CM zestaw usług i funkcji usługowych zbiór uniwersalnych modułów usługowych SIB i zasady konstruowania z nich scenariuszy usług architekturę funkcjonalną i fizyczną sieci definicję elementów architektury wraz z definicją procesów i procedur charakteryzujących ich działanie oraz protokołów i interfejsów 27

28 IN: zarys architektury funkcjonalnej i fizycznej SDF SCP SCF SDF SDP STP Sieć SS7 STP SRF IP Ab A SSP CK SSF CT SSF SSP CK SSF SSP Ab B CCF CCF CCF 28

29 Uniwersalność koncepcji IN Usługi IN Niezależność usługowa Niezależność od typu sieci SIB SIB SIB SIB Architektura fizyczna IN: SCP, SSP, IP Platforma IN Zasoby sieci bazowej (PSTN, N-ISDN, B-ISDN, GSM,... 29

30 Podmioty IN Użytkownicy usług IN Inicjują połączenia do usług IN Abonenci usług IN Klienci którzy zamówili usługi IN dla własnych potrzeb (np..vpn lub udostępniają usługę dla swoich klientów (np. połączenie bezpłatne) Usługodawca IN - Kreacja, udostępnianie i eksploatacja usług - Pozyskiwanie i pomoc dla klientów (abonentów usług) - Kontrakty z abonentami usług (billing, funkcje usługowe,...) SSP SCP A1420 X.25 SMP A1430 Ethernet SCE A1452 Operator sieci IN PSTN ISDN PLMN SS7 IP A Udostępnianie i eksploatacja infrastruktury sieci IN - Kontrakty z usługodawcami IN 30

31 Relacje między podmiotami IN Usługodawca Dostawca treści Usługi IN Abonent usługi Abonent usługi Użytkownik usługi Platforma IN Użytkownik usługi Sieć bazowa Ab A Operator sieci Ab B 31

32 Dlaczego IN? Przesłanki: ekonomiczne techniczne marketingowe organizacyjne i inne 32

33 Przesłanki ekonomiczne (1/4) Wzrost dochodu operatora dzięki: wzbogaceniu oferty usług i poszerzeniu bazy klientów usługi opłacone z góry (pre-paid) integracji funkcjonalności sieci stacjonarnych i mobilnych zwiększeniu frakcji udanych połączeń (UM) stymulacji liczby połączeń (np. przez usługi FPH, VPN, PRM i VOT) poprawie wykorzystania istniejących zasobów sieci możliwości stosowania specjalnych stawek taryfowych (np. przez usługi PRM i VOT) otwarciu rynku dla usługodawców VAS 33

34 Przesłanki ekonomiczne (2/4) Poprawienie konkurencyjności operatora wzbogacenie listy usług elastyczność mechanizmów naliczania opłat środek różnicowania oferty usługowej personalizacja usług Platforma IN Efektywny sposób wdrażania usług O wartości dodanej elastyczne scenariusze Opłacanych z góry (prepaid) Operatorskich 34

35 Przesłanki ekonomiczne (3/4) Bezpieczeństwo inwestycji powszechna akceptacja standardów zdefiniowane kierunki ewolucji (CS-2, CS-3) platforma IN przydatna w przyszłości w następujących kontekstach: implementacja LNP / SNP (wymuszona prawnie) GSM CAMEL Fazy 1-3 UMTS IMS CAMEL Faza 4 Usługi konwergentne Internet call waiting Click to call, Click to fax... 35

36 Przesłanki ekonomiczne (4/4) Zidentyfikowany podzbiór usług IN, przynoszący znaczące dochody operatorom i cieszący się zainteresowaniem klientów: FPH - Freephone UAN - Universal Access Number SPL - Split Charging PRM - Premium Rate VPN - Virtual Private Network VCC - Virtual Card Calling VOT - Televoting PN - Personal Number UPT - Universal Personal Telecommunications PPC - Pre-paid Card Calling 36

37 Przesłanki techniczne (1/4) Skuteczny sposób na szybkie udostępnianie nowych usług, przez uzupełnienie istniejącej infrastruktury sieci o niewielką liczbę inteligentnych węzłów Możliwość dostosowywania profili usług do indywidualnych wymagań i preferencji abonentów 37

38 Przesłanki techniczne (2/4) Jednolite procedury OA&M dla całego zestawu usług Możliwość samodzielnej kreacji nowych usług przez operatora Zgodność z normami ETSI i zaleceniami ITU-T zapewniająca bezpieczną drogę ewolucji CS1 CS2 CS3 CS4 38

39 Przesłanki techniczne (3/4) Otwartość koncepcji architektury i usług: platforma IN wykorzystywana przez operatorów GSM do wzbogacania usług (VPN, PN, TCS) środek realizacji konwergencji sieci stacjonarnych i mobilnych (FMC) środek realizacji przenośności profilu usługi przy roamingu w GSM (CAMEL) środek techniczny realizacji wymogu zachowywania numeru przy zmianie operatora - LNP / SNP 39

40 Przesłanki techniczne (4/4) Wirtualizacja terminala związanie profilu usługi z abonentem / użytkownikiem Przygotowanie infrastruktury sieciowej do realizacji usług komunikacji personalnej Elastyczne mechanizmy naliczania opłat wykorzystanie dla usług telekomunikacyjnych naliczanie off-line - rekordy zaliczeniowe (CDR) naliczanie on-line - usługi opłacone z góry zastosowanie do realizacji mikropłatności 40

41 Przesłanki marketingowe Poprawienie wizerunku i identyfikacji firmy numery złote i srebrne obniżenie progu kontaktu - połączenie bezpłatne Możliwość wykorzystania usług IN do telemarketingu i promocji Poprawa jakości kontaktu z klientami Komercyjne serwisy profesjonalne i rozrywkowe 41
