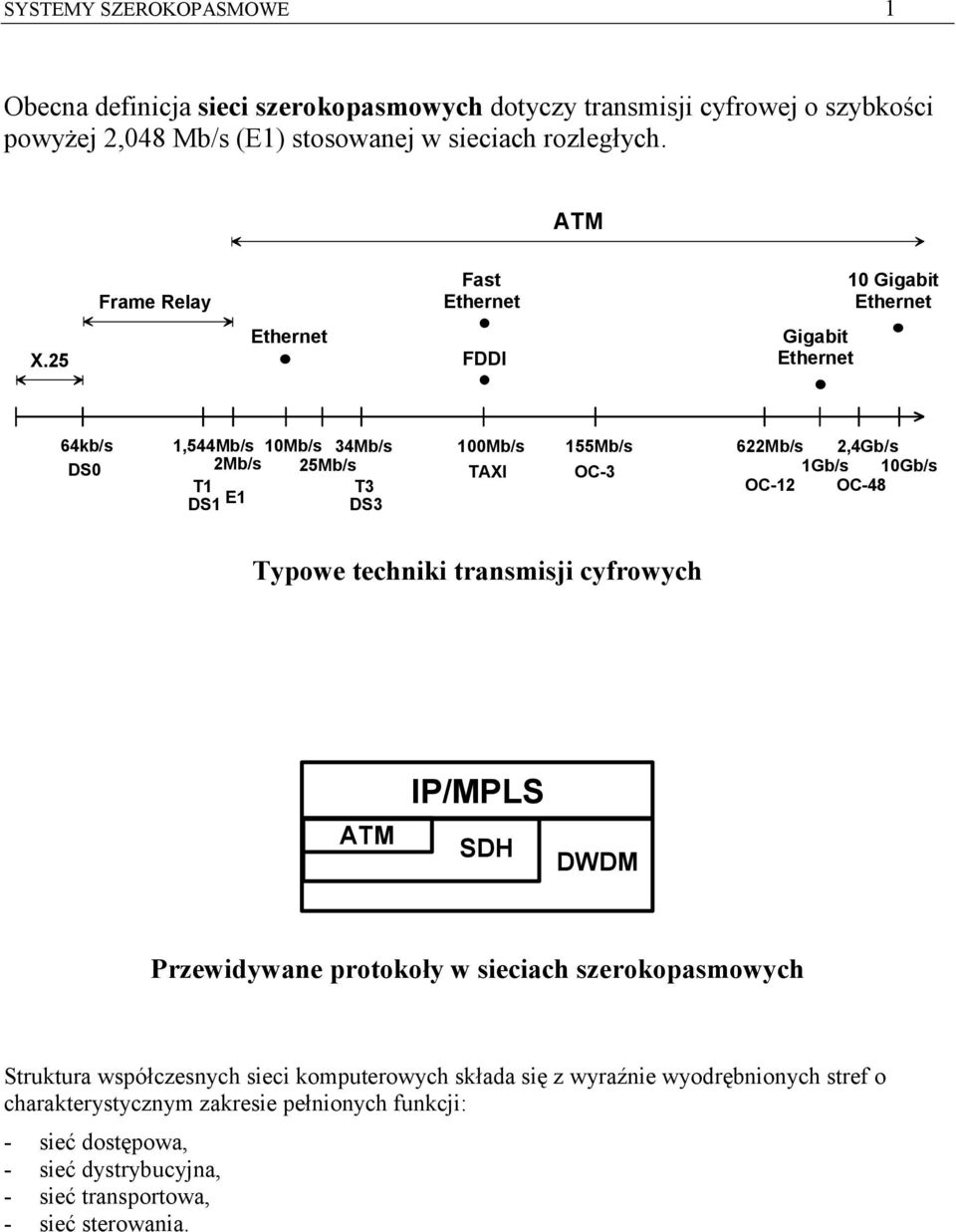

1 SYSTEMY SZEROKOPASMOWE 1 Obecna definicja sieci szerokopasmowych dotyczy transmisji cyfrowej o szybkości powyżej 2,048 Mb/s (E1) stosowanej w sieciach rozległych. ATM Frame Relay Fast 10 Gigabit X.25 FDDI Gigabit 64kb/s DS0 1,544Mb/s 10Mb/s 34Mb/s 2Mb/s 25Mb/s T1 T3 DS1 E1 DS3 100Mb/s TAXI 155Mb/s OC-3 622Mb/s 2,4Gb/s 1Gb/s 10Gb/s OC-12 OC-48 Typowe techniki transmisji cyfrowych ATM IP/MPLS SDH DWDM Przewidywane protokoły w sieciach szerokopasmowych Struktura współczesnych sieci komputerowych składa się z wyraźnie wyodrębnionych stref o charakterystycznym zakresie pełnionych funkcji: - sieć dostępowa, - sieć dystrybucyjna, - sieć transportowa, - sieć sterowania.

25 FDDI Gigabit 64kb/s DS0 1,544Mb/s 10Mb/s 34Mb/s 2Mb/s 25Mb/s T1 T3 DS1 E1 DS3 100Mb/s TAXI 155Mb/s OC-3 622Mb/s 2,4Gb/s 1Gb/s 10Gb/s OC-12 OC-48 Typowe techniki

2 SYSTEMY SZEROKOPASMOWE 2 TRANSPORTOWA Ogólny podział sieci telekomunikacyjnej na obszary Typowe metody dostępu do rozległych sieci komputerowych to: - światłowodowe, kablowe szerokopasmowe systemy dostępowe FITL: - dostęp komutowany POTS i ISDN, - łącza HDSL i odmiany (w tym SoHo), - przy wykorzystaniu DSLAM: ADSL, VDSL i SDSL, - HIS, - sieci telewizji kablowej z kanałem zwrotnym HFC. - radiowe szerokopasmowe systemy dostępowe SRDA: - linie radiowe punkt do punktu (P-P), - linie radiowe punkt do wielu punktów (P-MP), w tym LMDS. - satelitarne szerokopasmowe systemy: - Skybridge, - geostacjonarne: DirecPC, Astra Net i ARCS, - VSAT (Very Small Antenna Terminals). Interfejsy od strony klienta to najczęściej: port, G.703, V.35/V.36, X.21 i V.28. Interfejsy do sieci dystrybucyjnej to najczęściej: ATM (STM-1, STM-4 i rzadziej E3) i Gigabit.

- radiowe szerokopasmowe systemy dostępowe SRDA: - linie radiowe punkt do punktu (P-P), - linie radiowe punkt do wielu punktów (P-MP), w tym LMDS.

3 SYSTEMY SZEROKOPASMOWE 3 W sieci dystrybucyjnej: - urządzenia o dużej wydajności agregujące ruch pochodzący z sieci dostępowej (duże przełączniki, najczęściej ATM o skali operatorskiej) - zebranie ruchu pochodzącego z interfejsów ze strony sieci dostępowej i tranzyt w kierunku sieci transportowej pojedynczymi, szybszymi interfejsami. - niewielki wolumen ruchu zamyka się w obrębie sieci dystrybucyjnej, który nie przechodzi do sieci transportowej. - rutery usługowe, które umożliwiają świadczenie wielu usług dodatkowych związanych z tworzeniem sieci prywatnych VPN oraz masowego dostępu do sieci Internet. - sieci CDN (Contenet Delivery Network) w dużych węzłach. Interfejsy do sieci transportowej to najczęściej ATM (STM-4 i STM-16), Gigabit i 10 Giga. W sieci transportowej: - ultra szybkie przełączniki/rutery stanowiące jednocześnie rdzeń sieci MAN i WAN. - przenoszenie największych wolumenów ruchu pomiędzy oddalonymi węzłami w obszarze miejskim lub międzymiastowym. Sieci miejskie MAN stanowią zwykle wyodrębnione struktury, w których zdefiniowany jest jasno punkt styku z siecią wyższego rzędu siecią WAN o zasięgu krajowym, a następnie międzynarodową. Typowe interfejsy stosowane wewnątrz sieci transportowej to ATM STM-16, 10 Giga i techniki IP/MPLS oraz PoS w powiązaniu ze zwielokrotnieniem światłowodowym DWDM i ruterami optycznymi OCX. Wydzielona sieć sterowania: - zarządzanie zasobami sprzętowymi sieci - sterowanie usługami skojarzone z bazą danych profili użytkowników, co może być realizowane przez centra uwierzytelniania RADIUS/LDAP. Kolejne rozwiązania i koncepcje sieci NGN (Next Generation Network): stosowania jednolitych sieci konwergentnych dla wszystkich sieci telekomunikacyjnych zmierzające głównie do integracji usług telefonii z usługami dostępu do sieci komputerowych. Operatorzy na świecie rozpoczynają inwestycje zmierzające do rozwiązań NGN, jednak na poziomie pilotowych instalacji testowych.

- niewielki wolumen ruchu zamyka się w obrębie sieci dystrybucyjnej, który nie przechodzi do sieci transportowej.

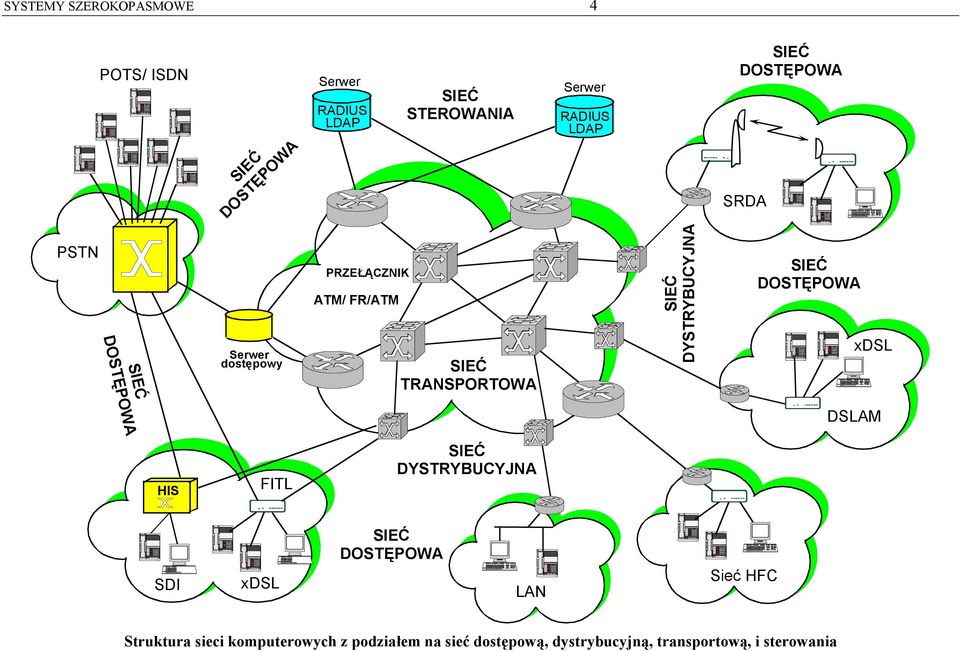

4 SYSTEMY SZEROKOPASMOWE 4 POTS/ ISDN RADIUS LDAP STEROWANIA RADIUS LDAP SRDA PSTN dostępowy PRZEŁĄCZNIK ATM/ FR/ATM TRANSPORTOWA xdsl DSLAM HIS FITL SDI xdsl LAN Sieć HFC Struktura sieci komputerowych z podziałem na sieć dostępową, dystrybucyjną, transportową, i sterowania

DSLAM HIS FITL SDI xdsl LAN Sieć HFC Struktura sieci komputerowych

5 SYSTEMY SZEROKOPASMOWE 5 Standardy transmisji cyfrowej: DS-0, DS-1 (T1), DS-2 i DS-3 są stosowane w Ameryce Północnej w przewodach miedzianych i światłowodach. DS-1 jest metodą dotyczącą kodowania, ramkowania i sygnalizacji stosowane w systemach T1. Nie istnieją jednak przez analogię systemy T2 i T3 związane wprost z DS-2 i DS-3, co jest często mylące. E1, E2 i E3 są powszechnie stosowane w Europie, także w Azji i Ameryce Południowej w przewodach miedzianych i światłowodach. OC-x i STS-x są stosowane w Ameryce Północnej, OC najczęściej w światłowodach (Optical Carier), STS-x wszędzie oprócz światłowodów. STM-x są stosowane na całym świecie za wyjątkiem Ameryki Północnej w przewodach miedzianych i światłowodach. Istnieje duże podobieństwo pomiędzy STM i STS: STM- 1 różni się od STS-3c mniejszą liczbą bitów w strukturze ramki. Zestawienie typowych standardów szybkości transmisji Transmisja DS-0 DS-1 (T1) E1 DS-2 E2 E3 DS-3 OC/STS-1 OC/STS-3 i STM-1 OC/STS-9 i STM-3 OC/STS-12 i STM-4 OC/STS-18 i STM-6 OC/STS-24 i STM-8 OC/STS-36 i STM-12 OC/STS-48 i STM-16 Szybkość przesyłania bitów 64 kb/s 1,544 Mb/s 2,048 Mb/s 6,312 Mb/s 8,448 Mb/s 34,368 Mb/s 44,736 Mb/s 51,840 Mb/s 155,520 Mb/s 466,560 Mb/s 622,080 Mb/s 922,120 Mb/s 1244,160 Mb/s 1866,240 Mb/s 2488,320 Mb/s DS sygnał cyfrowy (Digital Signal); E transmisja obecna w Europie; OC nośnik optyczny, (Optical Carier); STS sygnał transportu synchronicznego (Synchronous Transfer Signal); STM moduł transportu synchronicznego (Synchronous Transfer Modul);

E1, E2 i E3 są powszechnie stosowane w Europie, także w Azji i Ameryce Południowej w przewodach miedzianych i światłowodach.
