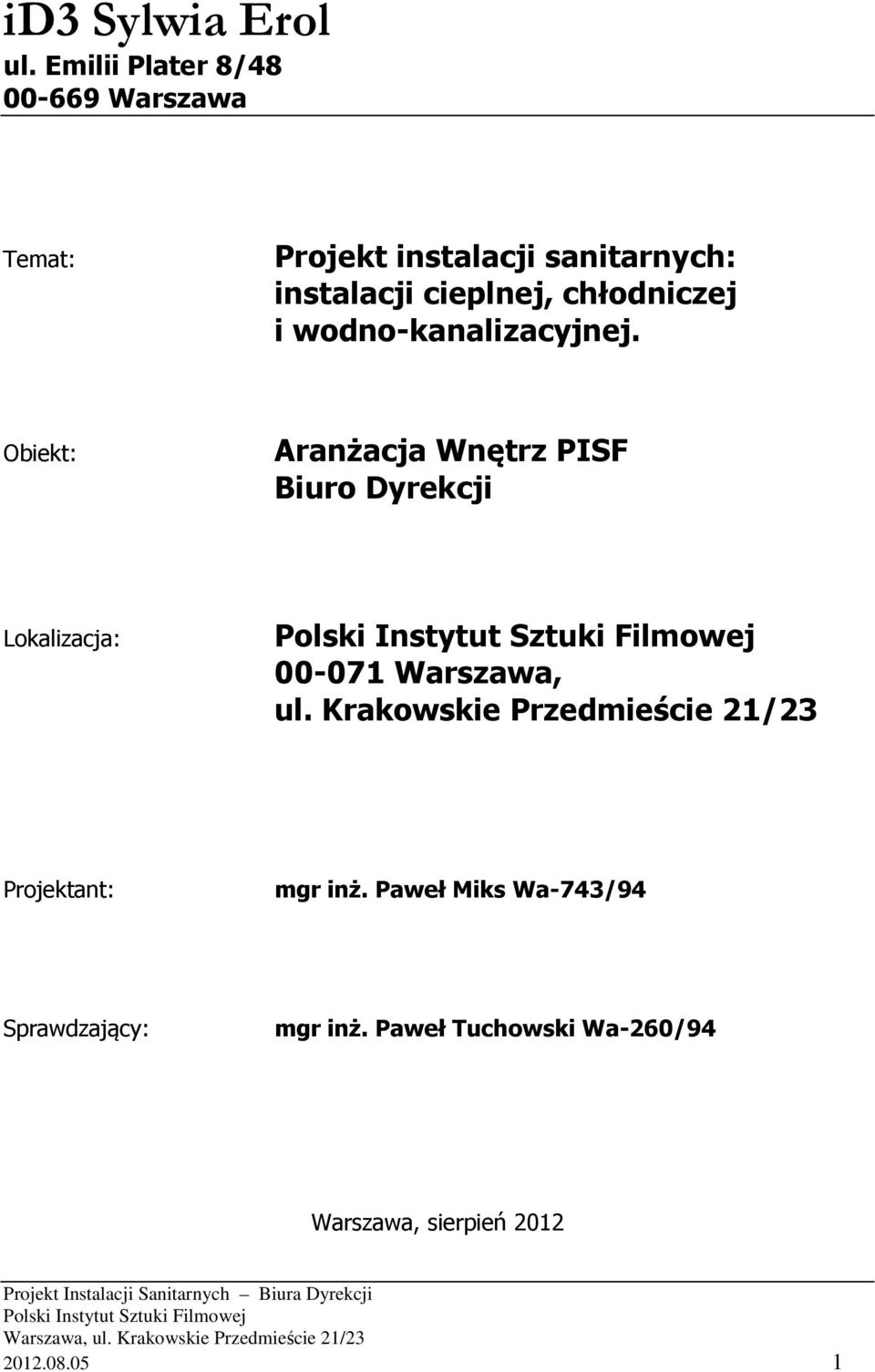

1 id3 Sylwia Erol ul. Emilii Plater 8/ Warszawa Temat: Projekt instalacji sanitarnych: instalacji cieplnej, chłodniczej i wodno-kanalizacyjnej. Obiekt: Aranżacja Wnętrz PISF Biuro Dyrekcji Lokalizacja: Warszawa, ul. Krakowskie Przedmieście 21/23 Projektant: mgr inż. Paweł Miks Wa-743/94 Sprawdzający: mgr inż. Paweł Tuchowski Wa-260/94 Warszawa, sierpień

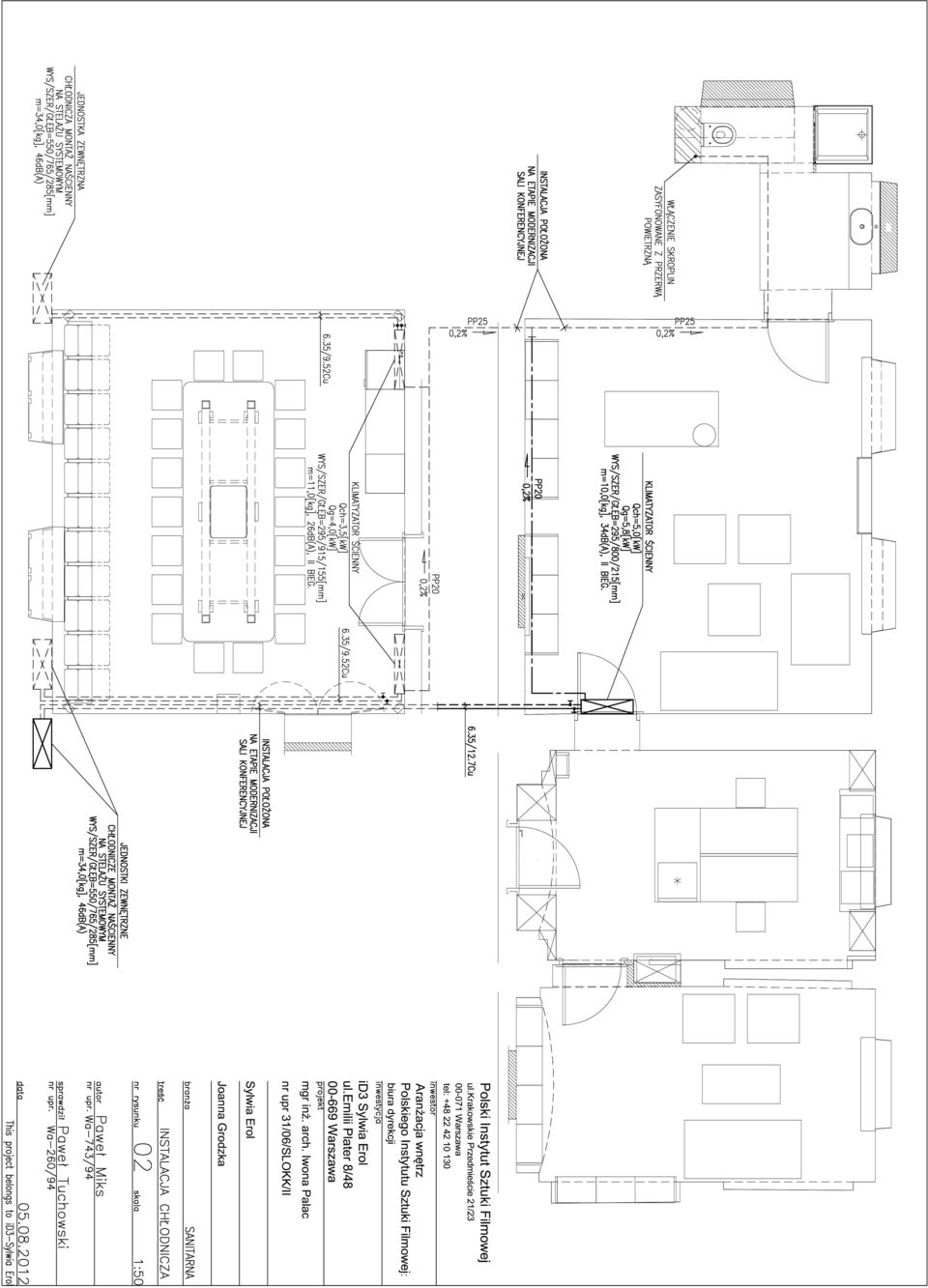

2 SPIS TREŚCI A. CZĘŚĆ OPISOWA. 1. Podstawa opracowania. 2. Zakres opracowania. 3. Instalacja wentylacji mechanicznej. 4. Instalacja cieplna i chłodnicza. 5. Instalacja wod-kan.. 6. Uwagi końcowe. B. CZĘŚĆ RYSUNKOWA. RYS. 01 Instalacja centralnego ogrzewania (skala 1-50). RYS. 02 Instalacja chłodnicza (skala 1-50). RYS. 03 Instalacja wod-kan. (skala 1-50)

3 A. CZĘŚĆ OPISOWA. 1. Podstawa opracowania. Podstawą opracowania Projektu Przetargowego instalacji sanitarnych w zakresie: instalacji cieplnej, chłodniczej i wod-kan. na potrzeby Biura Dyrekcji Polskiego Instytutu Sztuki Filmowej, przy ul. Krakowskie Przedmieście 21/23 w Warszawie, są: zlecenie Inwestora; inwentaryzacja własna; Projekt aranżacji wnętrz Biura Dyrekcji w Polskim Instytucie Sztuki Filmowej (id3- Sylwia Erol); katalogi techniczne; obowiązujące normy i przepisy. 2. Zakres opracowania. W zakres opracowania wchodzi Projekt Przetargowy instalacji: centralnego ogrzewania, chłodniczej i wod-kan. na potrzeby Biura Dyrekcji Polskiego Instytutu Sztuki Filmowej, przy ul. Krakowskie Przedmieście 21/23 w Warszawie. Poniższy projekt określa zapotrzebowanie na ciepło, chłód, wodę i bilans ścieków oraz położenie urządzeń sanitarnych. W zakres opracowania nie wchodzą: zagadnienia architektoniczno-konstrukcyjno-budowlane; zagadnienia elektryczne, teletechniczne i sterowanie automatyczne; instalacja p-poż; instalacje sanitarne poza obrysem rozpatrywanej powierzchni. 3. Instalacja centralnego ogrzewania. W pomieszczeniach PISF istnieje instalacja centralnego ogrzewania wykonana z: rur stalowych czarnych i grzejników żeliwnych i blaszanych płytowych. Modernizacja pomieszczeń pociąga za sobą dopasowanie wielkości i modeli grzejników oraz ich zabudowy i zabudowy pionów grzejnych do aktualnej aranżacji wnętrz. Lokalizacja grzejników pozostaje bez zmian wnęki podokienne, za wyjątkiem pomieszczenia Sekretariatu gdzie grzejnik zamontowany zostanie na ścianie bocznej, działowej. Lokalizacja pionów centralnego ogrzewania bez zmian, za wyjątkiem pionu w Poczekalni, z której zostanie przeniesiony - na tej kondygnacji do pomieszczenia Sekretariatu i włączony do istniejącego pionu obsługującego Sekretariat. Prowadzenie pionów w zabudowie płytami g-k, bez izolacji cieplnej. Podejścia do grzejników (gałązki) z rur stalowych czarnych. Jako elementy grzewcze przyjęte grzejniki stalowe płytowe np. PURMO lub równoważne innych Producentów. Dla Pomieszczeń: Sekretariat, Gabinet, Łazienka

4 przyjęto grzejniki białe, z blachy profilowanej (podejście boczne). Dla pomieszczenia Poczekalni przyjęto grzejnik w kolorze białym, z blachy profilowanej (grzejnik w zabudowie, podejście boczne). Każdy grzejnik wyposażony zostanie w głowicę termostatyczną w kolorze białym i zawór termostatyczny niklowany. Na gałązkach powrotnych zawory odcinające przygrzejnikowe. Grzejnik w pomieszczeniu Poczekalni wyposażony w zawór termostatyczny z termostatem ściennym, z kapilarą o długości 2.0 [m]. Miejsce montażu termostatu ściennego zgodne z Projektem aranżacji wnętrz. Zapotrzebowanie na moc cieplną grzejników i pomieszczeń określone zostało na podstawie normy PN-EN i PN-EN/ISO Temperatury wewnętrzne w pomieszczeniach przyjęto na poziomie +20 [ C], za wyjątkiem Łazienki, gdzie do obliczeń przyjęto wartość +24 [ C]. 4. Instalacja chłodnicza. Dla podwyższenia komfortu w Gabinecie Dyrekcji przewidziano montaż nowej jednostki chłodniczej ściennej np. f-my SAMSUNG lub równoważnej (kolor biały). Istniejąca, stara jednostka chłodnicza ulega demontażowi i likwidacji. Dobrana jednostka chłodnicza wewnętrzna charakteryzuje się: tytanowo-apatytowym filtrem oczyszczającym powietrze, wbudowanym czujnikiem ruchu, tygodniowym i dobowym zegarem pracy, klasa energetyczna A, tryb pracy nocnej, tryb pracy cichej, sterowanie pilotem. Czynnikiem chłodniczym jest freon R-410A. Jednostka wewnętrzna współpracuje z osobną jednostką zewnętrzną zamontowaną na elewacji zewnętrznej (w miejscu dotychczasowych jednostek zewnętrznych). Praca jednostki zewnętrznej inwerterowa. Montaż jednostki zewnętrznej rozwiązanie typowe - rama ścienna. Połączenie jednostki zewnętrznej z wewnętrzną rurami freonowymi, miedzianymi, lutowanymi, w izolacji kauczukowej, z zamkniętymi porami, antyroszeniowej, o grubości 9 [mm] (włączenie w przygotowany na etapie modernizacji Sali Konferencyjnej ciąg rur zakończony w obszarze korytarza gwintowanymi korkami). Odprowadzenie skroplin w obszarze Lokalu rurą plastykową PP do przygotowanego na etapie modernizacji Sali Konferencyjnej trójnika. Skropliny prowadzone są dalej istniejącą instalacją nad zbiornik wody w stelażu spłuczki WC włączenie zasyfonowane z przerwą powietrzną. Rurociągi w pomieszczeniach prowadzić w bruzdach ściennych i zabudowie płytami g-k, na korytarzu w korytach plastikowych. 5. Instalacja wod-kan. W modernizowanej Łazience istnieje instalacja wod-kan. Remont polega na wymianie rozprowadzeń ciepłej i zimnej wody oraz podejść kanalizacyjnych. Przewidziano wymianę umywalki w przedsionku do Łazienki oraz wymianę natrysku wraz z miską ustępową w Łazience

5 Zapotrzebowanie na wodę 180 [dm3/doba], bilans ścieków 170 [dm3/doba]. Instalacja wodna wykonana zostanie z rur plastykowych BOR prowadzenie kryte w ścianach w izolacji ze spienionego polietylenu o grubości 6 [mm]. Ciepła woda przygotowywana będzie w dwóch podgrzewaczach elektrycznych pojemnościowych: na potrzeby natrysku podgrzewacz o pojemności 80 [dm3] f-my ARISTON lub równoważny, na potrzeby umywalki podgrzewacz elektryczny podumywalkowy przepływowy f-my CLAGE MDH 4 lub równoważny. Instalacja kanalizacyjna, grawitacyjna, z rur PVC łączonych kielichowo do istniejącego pionu kanalizacyjnego. Przyjęta ceramika klasy KOŁO lub podobnego Producenta, biały montaż klasy GEBERIT i PAFFONI lub równoważny. 6. Uwagi końcowe. Roboty budowlano-montażowe wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, Tom II, Instalacje sanitarne i przemysłowe; przepisami BHP i p-poż.; Warunkami technicznymi i wymogami Producentów urządzeń i materiałów; Projektem aranżacji wnętrz. Dokumentację techniczno-ruchową urządzeń z importu przekazać Inwestorowi w języku polskim. Dopuszcza się zastosowanie zamienników producentów przyjętych urządzeń i materiałów pod warunkiem zachowania przyjętych wydajności, sprawności, gabarytów, standardów wykonania i pracy. Przed zamówieniem i montażem sprawdzić kompletność zamówienia i wymiary wg aktualnego stanu budowlanego. Opracował: mgr inż. Paweł Miks
