1 SYSTEMY SUFITOWE ŚCIENNE Z nami zrealizujesz swoje pomysły Katalog systemów zawieszenia 2013 / 2014

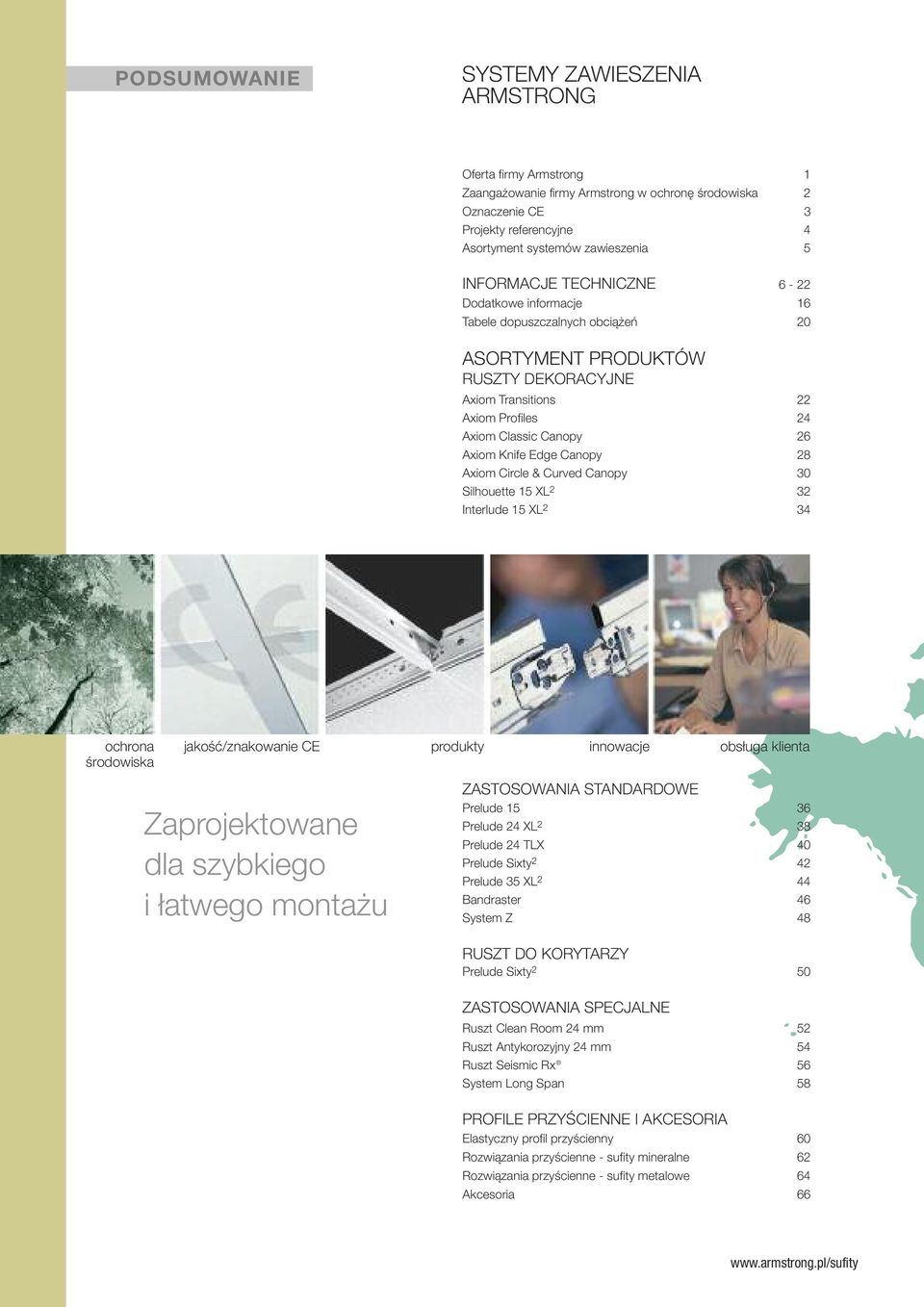

2 PODSUMOWANIE SYSTEMY ZAWIESZENIA ARMSTRONG Oferta firmy Armstrong 1 Zaangażowanie firmy Armstrong w ochronę środowiska 2 Oznaczenie CE 3 Projekty referencyjne 4 Asortyment systemów zawieszenia 5 INFORMACJE TECHNICZNE 6 22 Dodatkowe informacje 16 Tabele dopuszczalnych obciążeń 20 ASORTYMENT PRODUKTÓW RUSZTY DEKORACYJNE Axiom Transitions 22 Axiom Profiles 24 Axiom Classic Canopy 26 Axiom Knife Edge Canopy 28 Axiom Circle & Curved Canopy 30 Silhouette 15 XL 2 32 Interlude 15 XL 2 34 ochrona jakość/znakowanie CE produkty innowacje obsługa klienta środowiska Zaprojektowane dla szybkiego i łatwego montażu ZASTOSOWANIA STANDARDOWE Prelude Prelude 24 XL 2 38 Prelude 24 TLX 40 Prelude Sixty 2 42 Prelude 35 XL 2 44 Bandraster 46 System Z 48 RUSZT DO KORYTARZY Prelude Sixty 2 50 ZASTOSOWANIA SPECJALNE Ruszt Clean Room 24 mm 52 Ruszt Antykorozyjny 24 mm 54 Ruszt Seismic Rx 56 System Long Span 58 PROFILE PRZYŚCIENNE I AKCESORIA Elastyczny profil przyścienny 60 Rozwiązania przyścienne sufity mineralne 62 Rozwiązania przyścienne sufity metalowe 64 Akcesoria 66

3 OFERTA FIRMY ARMSTRONG KOMPLEKSOWA OFERTA SUFITÓW PODWIESZANYCH FIRMY ARMSTRONG Systemy zawieszenia stanowią integralną część kompleksowej oferty sufitów podwieszanych firmy Armstrong. Firma Armstrong oferuje swoim klientom i projektantom pełny asortyment płyt sufitowych, wśród których znajdują się płyty z twardej i miękkiej wełny mineralnej, drewna i metalu, oraz szerszy niż kiedykolwiek wybór systemów zawieszenia, stanowiących pod każdym względem odpowiednie rozwiązanie dla nawet najbardziej skomplikowanych konstrukcyjnie obiektów. JAKOŚĆ Systemy zawieszenia produkowane są dla firmy Armstrong zarówno przez jej firmę joint venture WAVE (Worthington Armstrong Venture), jak i przez wiele innych firm, specjalizujących się w produkcji określonych elementów systemów zawieszenia, z którymi firmę Armstrong łączą umowy o współpracy. WAVE jest firmą o zasięgu globalnym, łączącą w swoich kilku europejskich zakładach produkcyjnych zastosowanie nowatorskiej myśli technicznej z wykorzystaniem najnowocześniejszych urządzeń. INTEGRACJA SYSTEMÓW Prezentowane systemy zawieszenia zostały zaprojektowane do zastosowania z szeroką gamą produktów sufitowych firmy Armstrong wykonanych z twardej i miękkiej wełny mineralnej, drewna, metalu, jak i z produktami niestandardowymi. OBSŁUGA KLIENTA Systemy zawieszenia Armstrong produkowane są w Europie w trzech fabrykach, których lokalizacja została dobrana w taki sposób, aby jak najefektywniej obsługiwać wszystkich naszych europejskich klientów. Dodatkowo, zarówno jeżeli chodzi o produkcję elementów standardowych jak i niestandardowych, tak Armstrong, jak i WAVE może korzystać z pomocy innych, pozaeuropejskich zakładów produkcyjnych. Poza zakładami produkcyjnymi WAVE, firma Armstrong utrzymuje zapasy magazynowe systemów zawieszenia w strategicznie rozmieszczonych centrach dystrybucyjnych na terenie całej Europy. Daje to klientom możliwość dowolnego łączenia załadunków systemów zawieszenia z płytami sufitowymi, oraz pozwala na optymalizację kosztów transportu hurtowego pomiędzy zakładem produkcyjnym a centrami dystrybucyjnymi. FIRMA WAVE WAVE posiada osiem zakładów produkcyjnych. Trzy spośród nich znajdują się w Europie, kolejne trzy w USA (w tym fabryka w Aberdeen, w stanie Maryland jeden z największych zakładów produkujących konstrukcję stalową na świecie), kolejne zaś w Chinach i w Indiach. TEaM VaLLEY STaFFORD VaLEnCiEnnES MUnSTER MOSCOW BEnTOn harbour aberdeen / MaLVERn POnTaRLiER MaDRiD RanKWEiL LaS VEgaS Shanghai MUMBai Fabryki produkujące sufity metalowe Fabryki produkujące sufity mineralne Fabryki produkujące elementy rusztu Centrum dystrybucji 1

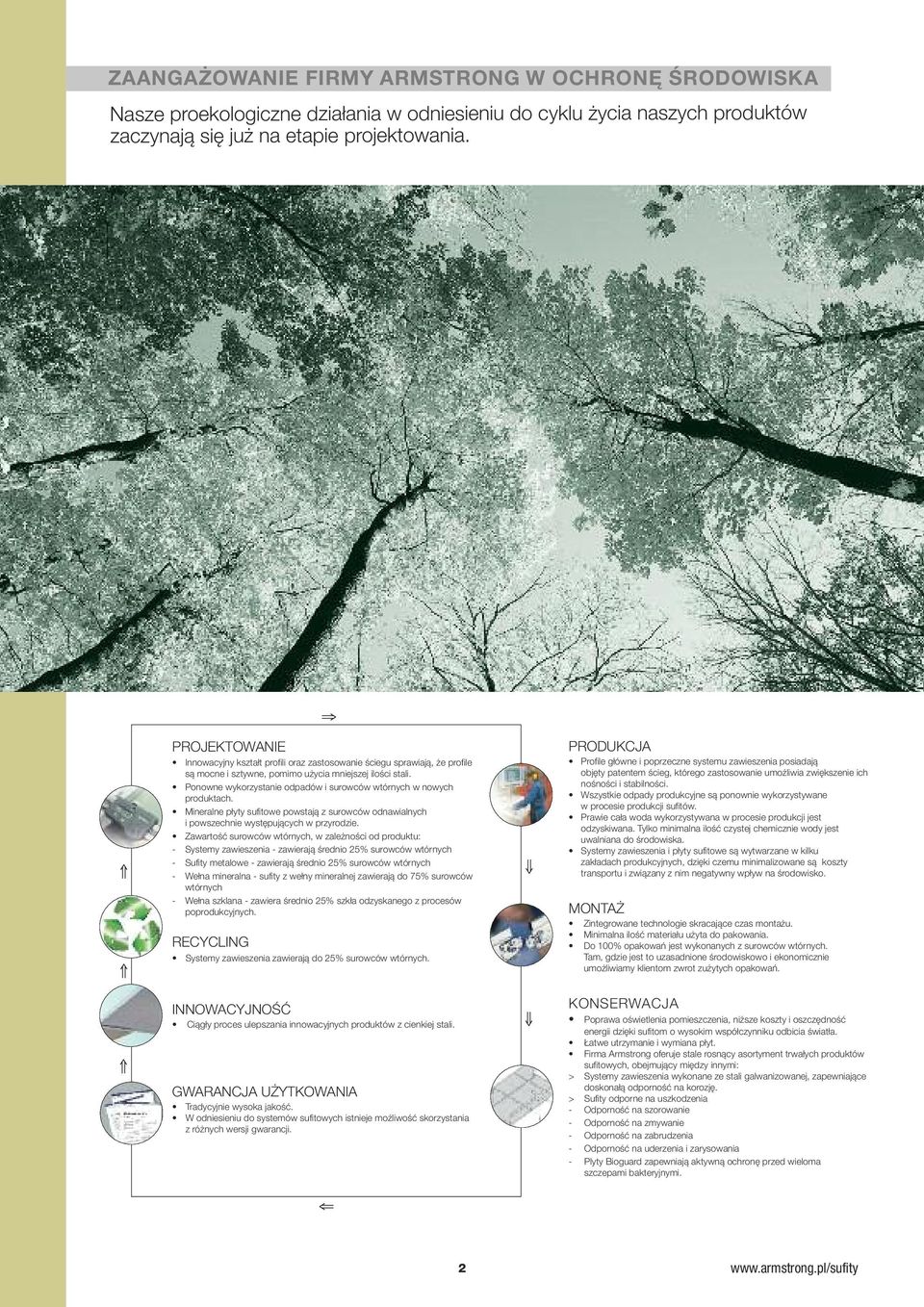

4 ZAANGAŻOWANIE FIRMY ARMSTRONG W OCHRONĘ ŚRODOWISKA Nasze proekologiczne działania w odniesieniu do cyklu życia naszych produktów zaczynają się już na etapie projektowania. fi fi fi PROJEKTOWANIE Innowacyjny kształt profili oraz zastosowanie ściegu sprawiają, że profile są mocne i sztywne, pomimo użycia mniejszej ilości stali. Ponowne wykorzystanie odpadów i surowców wtórnych w nowych produktach. Mineralne płyty sufitowe powstają z surowców odnawialnych i powszechnie występujących w przyrodzie. Zawartość surowców wtórnych, w zależności od produktu: Systemy zawieszenia zawierają średnio 25% surowców wtórnych Sufity metalowe zawierają średnio 25% surowców wtórnych Wełna mineralna sufity z wełny mineralnej zawierają do 75% surowców wtórnych Wełna szklana zawiera średnio 25% szkła odzyskanego z procesów poprodukcyjnych. RECYCLING Systemy zawieszenia zawierają do 25% surowców wtórnych. fi PRODUKCJA Profile główne i poprzeczne systemu zawieszenia posiadają objęty patentem ścieg, którego zastosowanie umożliwia zwiększenie ich nośności i stabilności. Wszystkie odpady produkcyjne są ponownie wykorzystywane w procesie produkcji sufitów. Prawie cała woda wykorzystywana w procesie produkcji jest odzyskiwana. Tylko minimalna ilość czystej chemicznie wody jest uwalniana do środowiska. Systemy zawieszenia i płyty sufitowe są wytwarzane w kilku zakładach produkcyjnych, dzięki czemu minimalizowane są koszty transportu i związany z nim negatywny wpływ na środowisko. MONTAŻ Zintegrowane technologie skracające czas montażu. Minimalna ilość materiału użyta do pakowania. Do 100% opakowań jest wykonanych z surowców wtórnych. Tam, gdzie jest to uzasadnione środowiskowo i ekonomicznie umożliwiamy klientom zwrot zużytych opakowań. fi INNOWACYJNOŚĆ Ciągły proces ulepszania innowacyjnych produktów z cienkiej stali. GWARANCJA UŻYTKOWANIA Tradycyjnie wysoka jakość. W odniesieniu do systemów sufitowych istnieje możliwość skorzystania z różnych wersji gwarancji. fi KONSERWACJA Poprawa oświetlenia pomieszczenia, niższe koszty i oszczędność energii dzięki sufitom o wysokim współczynniku odbicia światła. Łatwe utrzymanie i wymiana płyt. Firma Armstrong oferuje stale rosnący asortyment trwałych produktów sufitowych, obejmujący między innymi: > Systemy zawieszenia wykonane ze stali galwanizowanej, zapewniające doskonałą odporność na korozję. > Sufity odporne na uszkodzenia Odporność na szorowanie Odporność na zmywanie Odporność na zabrudzenia Odporność na uderzenia i zarysowania Plyty Bioguard zapewniają aktywną ochronę przed wieloma szczepami bakteryjnymi. fi 2

5 ZNAKOWANIE CE Co to jest? Znak CE (Conformite Europeenne) jest znakiem informującym o zgodności produktu z normą europejską lub europejską aprobatą techniczną. Obecnie obowiązującą jest dyrektywa dotycząca wyrobów budowlanych (Construction Products Directive CPD) 89/1066/EEC jednakże od 1 lipca 2013 roku będzie ona zastąpiona przez CPR (Construction Products Regulations 305/2011/EU). CPD określa 6 zasadniczych obszarow wymagań wynikających z zasad bezpieczeństwa i dotyczących zarówno parametrów wyrobów jak i całego projektu. Obszary te to: Nośność i wytrzymałość mechaniczna Bezpieczeństwo pożarowe Higiena, zdrowie i środowisko Bezpieczeństwo użytkowania Ochrona przed hałasem Oszczędność energii i izolacja cieplna Sposoby badania i podawania parametrów technicznych w przypadku sufitów podwieszanych zawiera zharmonizowana norma europejska PNEN sufity podwieszane wymagania i metody badań. Co to oznacza? Norma ta określa sposoby klasyfikacji i badań elementów sufitu w odniesieniu do wymagań podstawowych. Wskazuje także w jaki sposób producent powinien kontrolować trwałe utrzymywanie deklarowanych parametrów technicznych. Od 1 lipca 2007 znak CE muszą posiadać wszystkie sufity podwieszane i systemy zawieszenia (poddane zakresowi obowiązywania normy PNEN 13964) oraz musi mu towarzyszyć informacja o wynikach badań w odniesieniu do podstawowych wymagań technicznych. Od 1 lipca 2007 na terenie Europejskiego Obszaru Gospodarczego nie można sprzedawać towarow bez znaku CE. PROFIL ŚRODOWISKOWY BRE Armstrong jest dumny z bycia rozpoznawanym jako firma pionierska w działalności ekologicznej o skutecznie wdrożonych systemach pozwalających na produkcję przyjaznych środowiskowo produktów, produkcję ograniczającą wytwarzanie zanieczyszczeń i odpadów. Jesteśmy jedynym producentem, który uzyskał profil Ecopoint BRE certyfikat potwierdzający działanie według standardów ISO oraz W 2007 uzyskaliśmy wynik 0.10 ekopunktów, wykazując poprawę w stosunku do wyniku z Za cel stawiamy sobie uzyskanie jeszcze niższego poziomu oddziaływania na środowisko w przyszłości. 3

6 PROJEKTY REFERENCYJNE Armstrong World Industry (USA) Axiom Circle Canopy Kino Uttoxeter (UK) Prelude 24 w kolorze czarnym 4

7 Hotel Concordia (IT) Axiom C Canopy Siedziba firmy Dutch Technology w Leiden (NL) System Z Biuro firmy Medis (SI) Silhouette Szpital w Ruzomberok (SK) Ruszt Clean Room Centrala telefoniczna (E) Bandraster Szkoła im. Lothar Meyer (D) 5

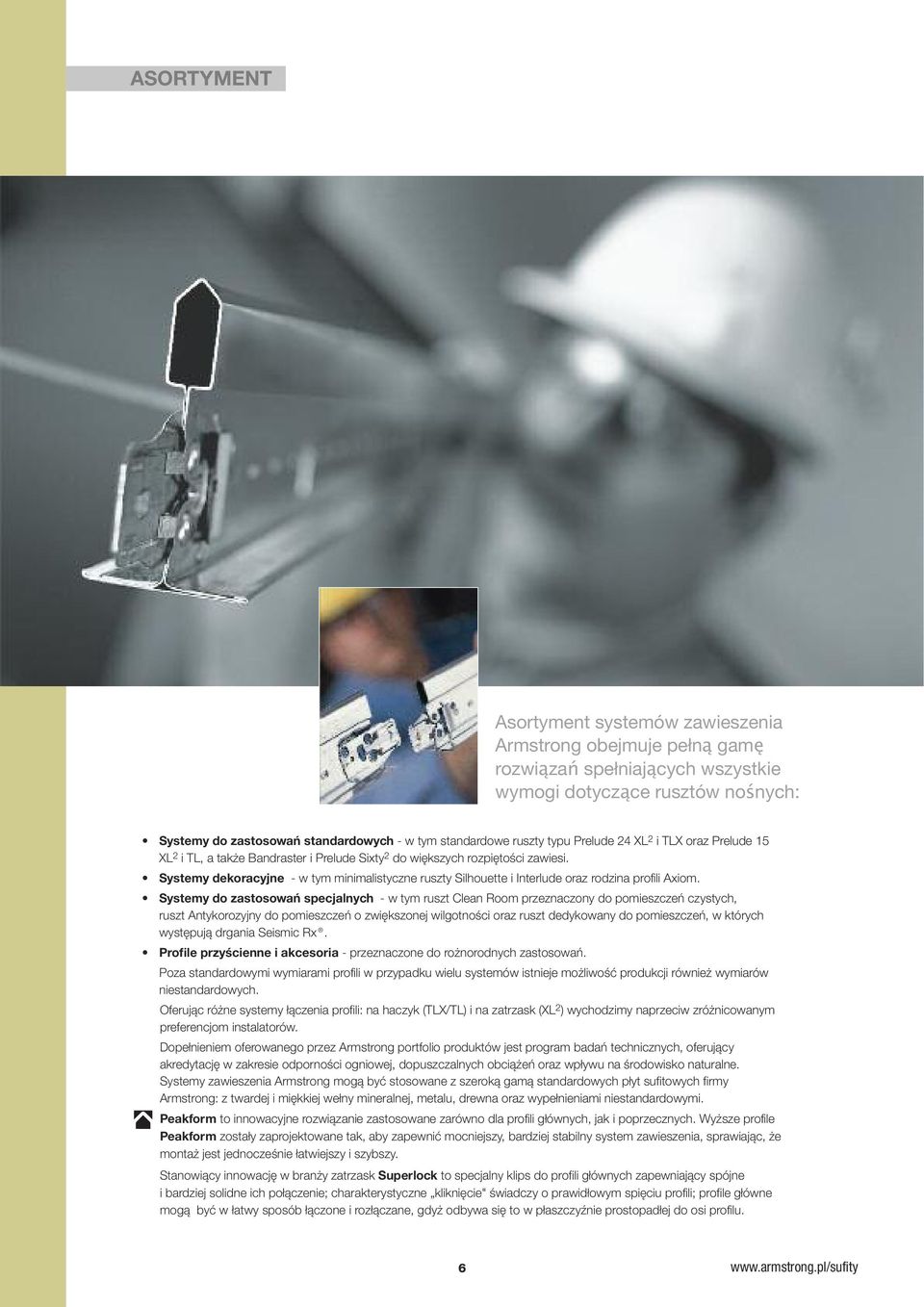

8 ASORTYMENT Asortyment systemów zawieszenia Armstrong obejmuje pełną gamę rozwiązań spełniających wszystkie wymogi dotyczące rusztów nośnych: Systemy do zastosowań standardowych w tym standardowe ruszty typu Prelude 24 XL 2 i TLX oraz Prelude 15 XL 2 i TL, a także Bandraster i Prelude Sixty 2 do większych rozpiętości zawiesi. Systemy dekoracyjne w tym minimalistyczne ruszty Silhouette i Interlude oraz rodzina profili Axiom. Systemy do zastosowań specjalnych w tym ruszt Clean Room przeznaczony do pomieszczeń czystych, ruszt Antykorozyjny do pomieszczeń o zwiększonej wilgotności oraz ruszt dedykowany do pomieszczeń, w których występują drgania Seismic Rx. Profile przyścienne i akcesoria przeznaczone do rożnorodnych zastosowań. Poza standardowymi wymiarami profili w przypadku wielu systemów istnieje możliwość produkcji również wymiarów niestandardowych. Oferując różne systemy łączenia profili: na haczyk (TLX/TL) i na zatrzask (XL 2 ) wychodzimy naprzeciw zróżnicowanym preferencjom instalatorów. Dopełnieniem oferowanego przez Armstrong portfolio produktów jest program badań technicznych, oferujący akredytację w zakresie odporności ogniowej, dopuszczalnych obciążeń oraz wpływu na środowisko naturalne. Systemy zawieszenia Armstrong mogą być stosowane z szeroką gamą standardowych płyt sufitowych firmy Armstrong: z twardej i miękkiej wełny mineralnej, metalu, drewna oraz wypełnieniami niestandardowymi. Peakform to innowacyjne rozwiązanie zastosowane zarówno dla profili głównych, jak i poprzecznych. Wyższe profile Peakform zostały zaprojektowane tak, aby zapewnić mocniejszy, bardziej stabilny system zawieszenia, sprawiając, że montaż jest jednocześnie łatwiejszy i szybszy. Stanowiący innowację w branży zatrzask Superlock to specjalny klips do profili głównych zapewniający spójne i bardziej solidne ich połączenie; charakterystyczne kliknięcie" świadczy o prawidłowym spięciu profili; profile główne mogą być w łatwy sposób łączone i rozłączane, gdyż odbywa się to w płaszczyźnie prostopadłej do osi profilu. 6

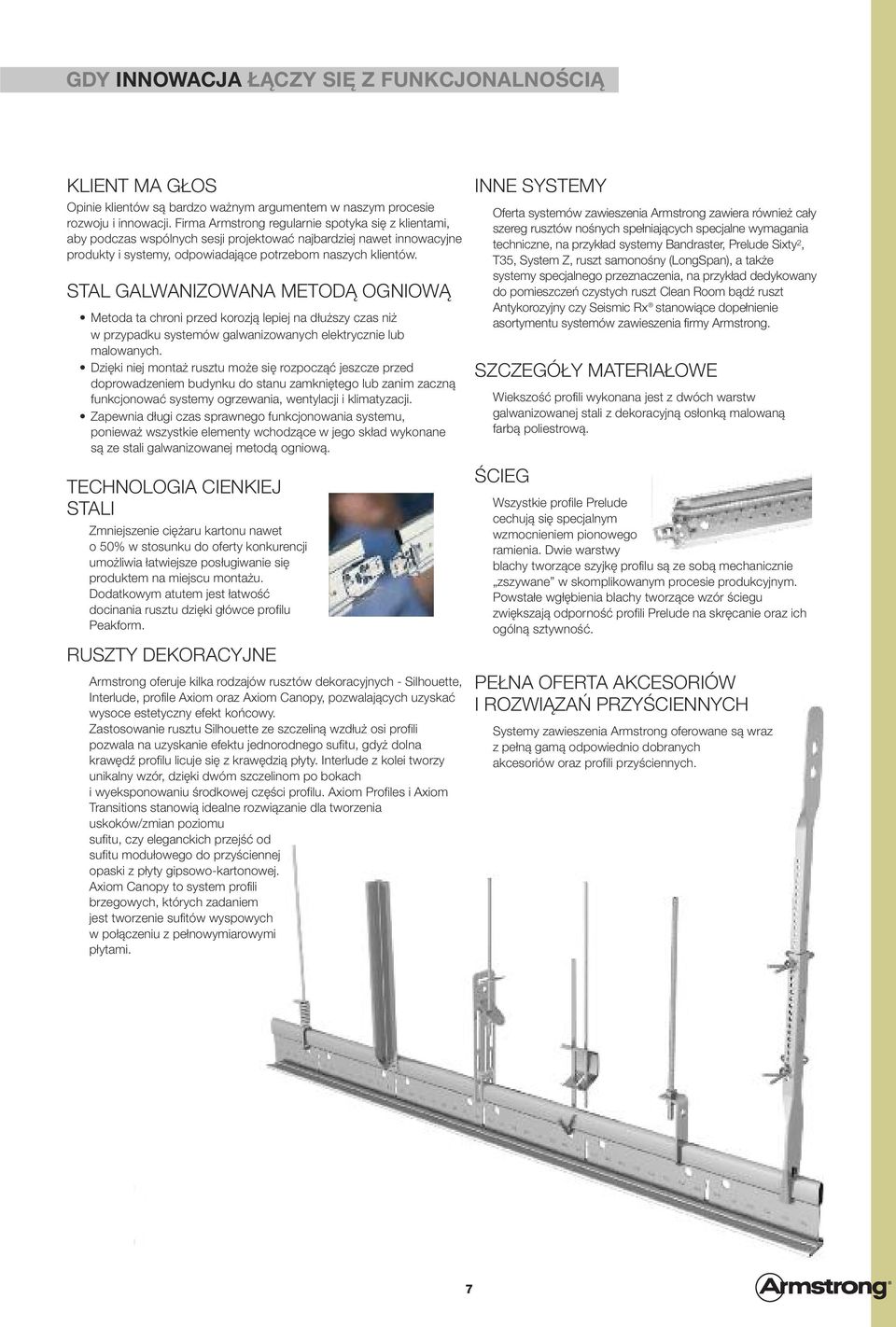

9 GDY INNOWACJA ŁĄCZY SIĘ Z FUNKCJONALNOŚCIĄ KLIENT MA GŁOS Opinie klientów są bardzo ważnym argumentem w naszym procesie rozwoju i innowacji. Firma Armstrong regularnie spotyka się z klientami, aby podczas wspólnych sesji projektować najbardziej nawet innowacyjne produkty i systemy, odpowiadające potrzebom naszych klientów. STaL galwanizowana METODą OgniOWą Metoda ta chroni przed korozją lepiej na dłuższy czas niż w przypadku systemów galwanizowanych elektrycznie lub malowanych. Dzięki niej montaż rusztu może się rozpocząć jeszcze przed doprowadzeniem budynku do stanu zamkniętego lub zanim zaczną funkcjonować systemy ogrzewania, wentylacji i klimatyzacji. Zapewnia długi czas sprawnego funkcjonowania systemu, ponieważ wszystkie elementy wchodzące w jego skład wykonane są ze stali galwanizowanej metodą ogniową. TECHNOLOGIA CIENKIEJ STALI Zmniejszenie ciężaru kartonu nawet o 50% w stosunku do oferty konkurencji umożliwia łatwiejsze posługiwanie się produktem na miejscu montażu. Dodatkowym atutem jest łatwość docinania rusztu dzięki główce profilu Peakform. RUSZTY DEKORACYJNE Armstrong oferuje kilka rodzajów rusztów dekoracyjnych Silhouette, Interlude, profile Axiom oraz Axiom Canopy, pozwalających uzyskać wysoce estetyczny efekt końcowy. Zastosowanie rusztu Silhouette ze szczeliną wzdłuż osi profili pozwala na uzyskanie efektu jednorodnego sufitu, gdyż dolna krawędź profilu licuje się z krawędzią płyty. Interlude z kolei tworzy unikalny wzór, dzięki dwóm szczelinom po bokach i wyeksponowaniu środkowej części profilu. Axiom Profiles i Axiom Transitions stanowią idealne rozwiązanie dla tworzenia uskoków/zmian poziomu sufitu, czy eleganckich przejść od sufitu modułowego do przyściennej opaski z płyty gipsowokartonowej. Axiom Canopy to system profili brzegowych, których zadaniem jest tworzenie sufitów wyspowych w połączeniu z pełnowymiarowymi płytami. INNE SYSTEMY Oferta systemów zawieszenia Armstrong zawiera również cały szereg rusztów nośnych spełniających specjalne wymagania techniczne, na przykład systemy Bandraster, Prelude Sixty 2, T35, System Z, ruszt samonośny (LongSpan), a także systemy specjalnego przeznaczenia, na przykład dedykowany do pomieszczeń czystych ruszt Clean Room bądź ruszt Antykorozyjny czy Seismic Rx stanowiące dopełnienie asortymentu systemów zawieszenia firmy Armstrong. SZCZEGÓŁY MATERIAŁOWE Wiekszość profili wykonana jest z dwóch warstw galwanizowanej stali z dekoracyjną osłonką malowaną farbą poliestrową. ŚCIEG Wszystkie profile Prelude cechują się specjalnym wzmocnieniem pionowego ramienia. Dwie warstwy blachy tworzące szyjkę profilu są ze sobą mechanicznie zszywane w skomplikowanym procesie produkcyjnym. Powstałe wgłębienia blachy tworzące wzór ściegu zwiększają odporność profili Prelude na skręcanie oraz ich ogólną sztywność. PEłna OFERTa akcesoriów i ROzWiązań PRzYśCiEnnYCh Systemy zawieszenia Armstrong oferowane są wraz z pełną gamą odpowiednio dobranych akcesoriów oraz profili przyściennych. 7

10 SYSTEMY ZAWIESZENIA ARMSTRONG UNIWERSALNY PROFIL GŁÓWNY PRELUDE Z uniwersalnym profilem głównym Prelude łączyć można zarówno profile poprzeczne TL i TLX (z łącznikiem haczykowym), jak i typu XL 2 (z przynitowanym łącznikiem zatrzaskowym), co pozwala ograniczyć wykorzystywany zapas profili głównych. Uniwersalny profil główny dostępny jest w wersji Peakform zarówno dla profili o szerokości 24mm, jak i 15mm. Cechą charakterystyczną uniwersalnych profili głównych Peakform jest ich łatwe i szybkie łączenie. W przypadku pełnowymiarowych (w ujęciu metrycznym) profili głównych, szczeliny służące do wpięcia profili poprzecznych rozmieszczone są co 100mm, co zapewnia większą swobodę w wyborze modułu. Szczeliny umożliwiają solidny i dokładny montaż zarówno profili poprzecznych Prelude TLX/TL (łączenie na haczyk) lub XL 2 (łączenie na zatrzask). Klips Superlock umożliwia rozłączanie i ponowne łączenie profili głównych, w płaszczyźnie prostopadłej do osi profilu, zarówno w trudno dostępnych miejscach jak i pośrodku pomieszczenia. PRELUDE TL PRELUDE TLX PRELUDE XL 2 GDY INNOWACJA ŁĄCZY SIĘ Z FUNKCJONALNOŚCIĄ SYSTEM SEISMIC Rx System Seismic Rx firmy Armstrong to przebadany przez niezależne ośrodki badawcze ruszt sufitu podwieszanego, zdolnego oprzeć się siłom działającym w czasie wstrząsów sejsmicznych oraz innych groźnych zdarzeń. Istnieje wiele obszarów, w których możemy mieć do czynienia z występowaniem ryzyka wstrząsów innych niż trzęsienie ziemi (np. ochrona na wypadek wybuchu). W takich przypadkach zastosowanie systemu Seismic Rx stanowić będzie dodatkową ochronę sufitu. Przykłady możliwych zastosowań: instalacje nuklearne jednostki wojskowe inwestycje na terenach szkód górniczych instalacje chemiczne obiekty transportowe i sportowe (gdzie drgania występują okresowo). System Seismic Rx zapewnia dodatkowe bezpieczeństwo, niezbędne w celu ochrony przed drganiami, dzięki wykorzystaniu specjalnie zaprojektowanych elementów, których montaż jest maksymalnie uproszczony, zaś skuteczność działania zmaksymalizowana. 8

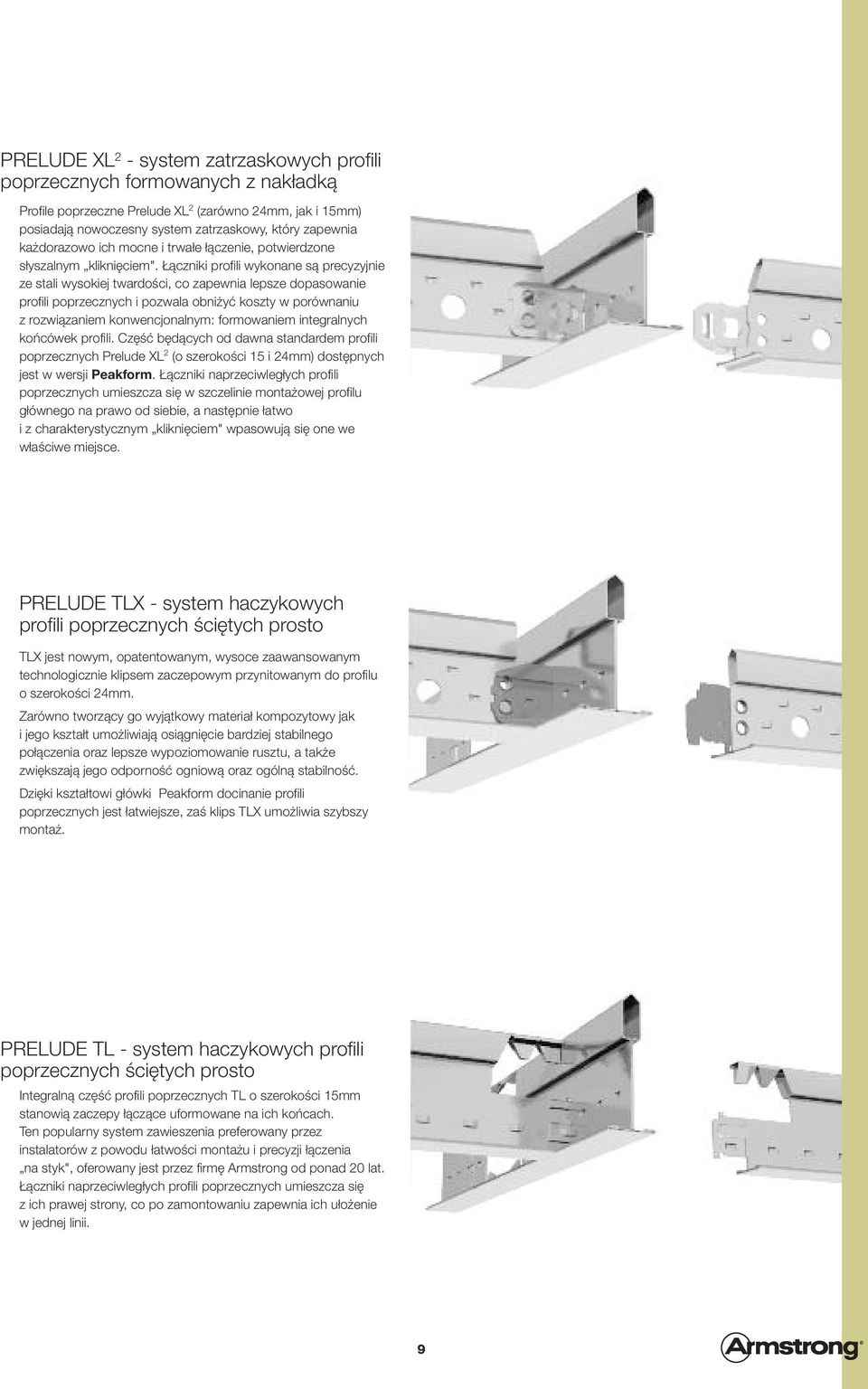

11 PRELUDE XL 2 system zatrzaskowych profili poprzecznych formowanych z nakładką Profile poprzeczne Prelude XL 2 (zarówno 24mm, jak i 15mm) posiadają nowoczesny system zatrzaskowy, który zapewnia każdorazowo ich mocne i trwałe łączenie, potwierdzone słyszalnym kliknięciem". Łączniki profili wykonane są precyzyjnie ze stali wysokiej twardości, co zapewnia lepsze dopasowanie profili poprzecznych i pozwala obniżyć koszty w porównaniu z rozwiązaniem konwencjonalnym: formowaniem integralnych końcówek profili. Część będących od dawna standardem profili poprzecznych Prelude XL 2 (o szerokości 15 i 24mm) dostępnych jest w wersji Peakform. Łączniki naprzeciwległych profili poprzecznych umieszcza się w szczelinie montażowej profilu głównego na prawo od siebie, a następnie łatwo i z charakterystycznym kliknięciem" wpasowują się one we właściwe miejsce. PRELUDE TLX system haczykowych profili poprzecznych ściętych prosto TLX jest nowym, opatentowanym, wysoce zaawansowanym technologicznie klipsem zaczepowym przynitowanym do profilu o szerokości 24mm. Zarówno tworzący go wyjątkowy materiał kompozytowy jak i jego kształt umożliwiają osiągnięcie bardziej stabilnego połączenia oraz lepsze wypoziomowanie rusztu, a także zwiększają jego odporność ogniową oraz ogólną stabilność. Dzięki kształtowi główki Peakform docinanie profili poprzecznych jest łatwiejsze, zaś klips TLX umożliwia szybszy montaż. PRELUDE TL system haczykowych profili poprzecznych ściętych prosto Integralną część profili poprzecznych TL o szerokości 15mm stanowią zaczepy łączące uformowane na ich końcach. Ten popularny system zawieszenia preferowany przez instalatorów z powodu łatwości montażu i precyzji łączenia na styk", oferowany jest przez firmę Armstrong od ponad 20 lat. Łączniki naprzeciwległych profili poprzecznych umieszcza się z ich prawej strony, co po zamontowaniu zapewnia ich ułożenie w jednej linii. 9

12 STANDARDOWE KOLORY Standardowe kolory Profile wchodzące w skład systemu Prelude produkowane są w szerokiej gamie kolorów (także z metalicznym połyskiem), w tym w kolorze Global White (odcień bieli), odpowiadającym barwie płyt sufitowych firmy Armstrong. Szczegółowe informacje możecie Państwo uzyskać w biurze firmy Armstrong w Warszawie. GLOBAL WHITE SZAROSTALOWY CARRARA PLATYNA CZARNY BIAŁY GLOBAL WHITE MOSIĄDZ CHROM BIAŁY OCYNKOWANY CZARNO (GW) RAL 9006 (SG) (CA) (PN) (BK) RAL9010 (WR) (GW) (BS) (CE) RAL9010 (WR) BIAŁY Prelude 24 TLX Prelude 24 XL 2 Prelude 15 XL 2 /TL Silhouette 15 XL 2 6mm Silhouette 15 XL 2 3mm Interlude 15 XL 2 Bandraster Prelude 35 XL 2 Prelude Sixty 2 Ruszt Antykorozyjny Ruszt Clean Room System Axiom Wykończenie stalowe Wykończenie inne niż stalowe Malowane profile przyścienne dostępne są w kolorze Global White, zaś profile przyścienne z nakładaną taśmą (T 1924 CA) dostępne są we wszystkich kolorach z wyjątkiem czarnobiałego, ocynkowanego oraz wykończenia przystosowanego do płyt gk. Szczegółowe informacje możecie Państwo uzyskać w biurze firmy Armstrong w Warszawie. 10

13 PALETA KOLORÓW Możliwość tworzenia wyjątkowych, barwnych kompozycji stosując rozszerzoną paletę barw. Wybór ponad 180 kolorów z palety RAL. Opcja dostępna dla systemów Prelude 15 i Prelude 24 oraz wybranych profili przyściennych. DETALE Profil poprzeczny oraz profil główny szerokość 15mm Profil poprzeczny oraz profil główny szerokość 24mm 15mm 24mm Wybór koloru Z uwagi na techniczne aspekty procesu druku, mogą wystąpić różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. RAL 1000 RAL 1001* RAL 1002 RAL 1003 RAL 1004 RAL 1005 RAL 1006 RAL 1007* RAL 1011 RAL 1012 RAL 1013* RAL 1014 RAL 1015* RAL 1016 RAL 1017 RAL 1018 RAL 1019* RAL 1020 RAL 1021* RAL 1024 RAL 1027 RAL 1028 RAL 1032 RAL 1033 RAL 1034 RAL 2000* RAL 2001 RAL 2002* RAL 2003 RAL 2004* RAL 2008 RAL 2010 RAL 2011 RAL 2012 RAL 3000* RAL 3001 RAL 3002* RAL 3003 RAL 3004 RAL 3005 RAL 3007 RAL 3009 RAL 3011 RAL 3012 RAL 3013 RAL 3014 RAL 3015 RAL 3016 RAL 3017 RAL 3018 RAL 3022 RAL 3027 RAL 3031 RAL 4001 RAL 4002 RAL 4003 RAL 4004 RAL 4005 RAL 4007 RAL 4008 RAL 4009 RAL 5000 RAL 5001 RAL 5002 RAL 5003* RAL 5004 RAL 5005 RAL 5007 RAL 5008 RAL 5009* RAL 5010* RAL 5011 RAL 5012* RAL 5013 RAL 5014 RAL 5015* RAL 5018 RAL 5019 RAL 5020 RAL 5021 RAL 5022 RAL 5024 RAL 6000 RAL 6001 RAL 6002 RAL 6003 RAL 6004 RAL 6005 RAL 6006 RAL 6007 RAL 6008 RAL 6009 RAL 6010 RAL 6011* RAL 6012 RAL 6013 RAL 6014 RAL 6015 RAL 6016 RAL 6017 RAL 6018 RAL 6019 RAL 6020 RAL 6021 RAL 6022 RAL 6025 RAL 6026 RAL 6027 RAL 6028 RAL 6029 RAL 6032 RAL 7000 RAL 7001* RAL 7002 RAL 7003 RAL 7004 RAL 7005 RAL 7006 RAL 7008 RAL 7009 RAL 7010 RAL 7011 RAL 7012* RAL 7013 RAL 7015 RAL 7016* RAL 7021* RAL 7022 RAL 7023 RAL 7024 RAL 7026 RAL 7030* RAL 7031* RAL 7032* RAL 7033 RAL 7034 RAL 7035* RAL 7036 RAL 7037 RAL 7038* RAL 7039 RAL 7040* RAL 7044* RAL 8000 RAL 8001 RAL 8002 RAL 8003 RAL 8004 RAL 8007 RAL 8008 RAL 8011 RAL 8012 RAL 8014* RAL 8015 RAL 8016 RAL 8017 RAL 8019* RAL 8022 RAL 8023 RAL 8024 RAL 8025 RAL 8028 RAL 9001* RAL 9002* RAL 9003* RAL 9004 RAL 9005* RAL 9010* RAL 9011* RAL 9018* RAL 1023 RAL 2009 RAL 3020 RAL 4006 RAL 5017 RAL 6024 RAL 7042 RAL 7043 RAL 9016* RAL 9017 * Na specjalne zamówienie te elementy są również dostępne w wykończeniu matowym. RAL CLASSIC Uwaga: Powyższa oryginalna tabela (karta) kolorów RAL została poddana surowym testom jakości przez Niemiecki Instytut Jakości i Oznaczeń (RAL). Jedynie użycie poszczególnych kart z zestawienia RAL 840HR (wykończenie półmat) oraz RAL 841GL (wykończenie połysk) zagwarantuje właściwy wybór i uzyskanie dokładnego odwzorowania koloru z palety RAL. 11

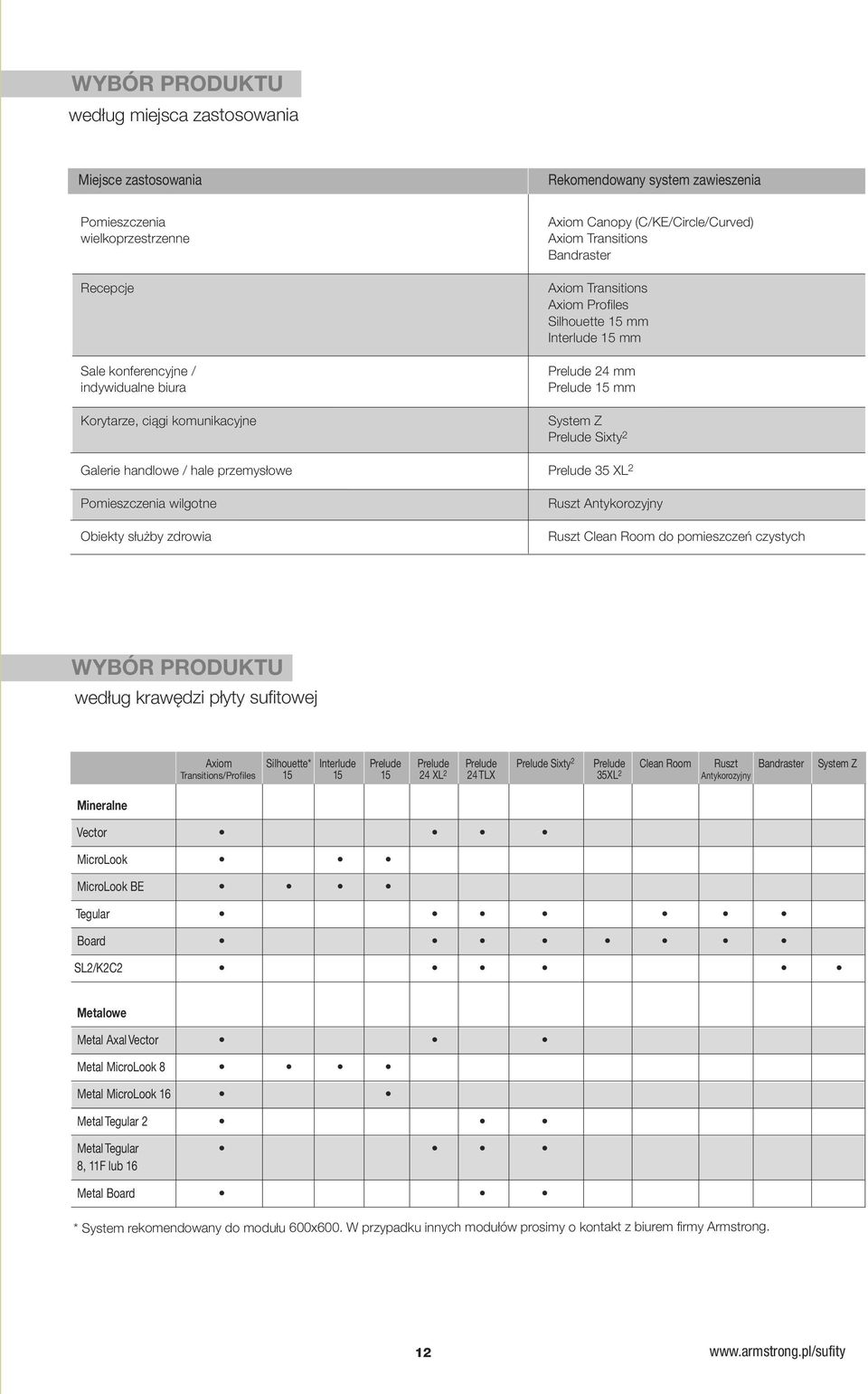

14 WYBÓR PRODUKTU według miejsca zastosowania Miejsce zastosowania Rekomendowany system zawieszenia Pomieszczenia wielkoprzestrzenne Recepcje Sale konferencyjne / indywidualne biura Korytarze, ciągi komunikacyjne Axiom Canopy (C/KE/Circle/Curved) Axiom Transitions Bandraster Axiom Transitions Axiom Profiles Silhouette 15 mm Interlude 15 mm Prelude 24 mm Prelude 15 mm System Z Prelude Sixty 2 Galerie handlowe / hale przemysłowe Prelude 35 XL 2 Pomieszczenia wilgotne Obiekty służby zdrowia Ruszt Antykorozyjny Ruszt Clean Room do pomieszczeń czystych WYBÓR PRODUKTU według krawędzi płyty sufitowej Axiom Silhouette* Interlude Prelude Prelude Prelude Prelude Sixty 2 Prelude Clean Room Ruszt Bandraster System Z Transitions/Profiles XL 2 24 TLX 35XL 2 Antykorozyjny Mineralne Vector MicroLook MicroLook BE Tegular Board SL2/K2C2 Metalowe Metal Axal Vector Metal MicroLook 8 Metal MicroLook 16 Metal Tegular 2 Metal Tegular 8, 11F lub 16 Metal Board * System rekomendowany do modułu 600x600. W przypadku innych modułów prosimy o kontakt z biurem firmy Armstrong. 12

15 OPIS IKON Kolor Peakform Akcesoria Profile przyścienne Korytarz Zastosowania specjalne placówki opieki zdrowotnej Ruszt dekoracyjny Zastosowania standardowe 13

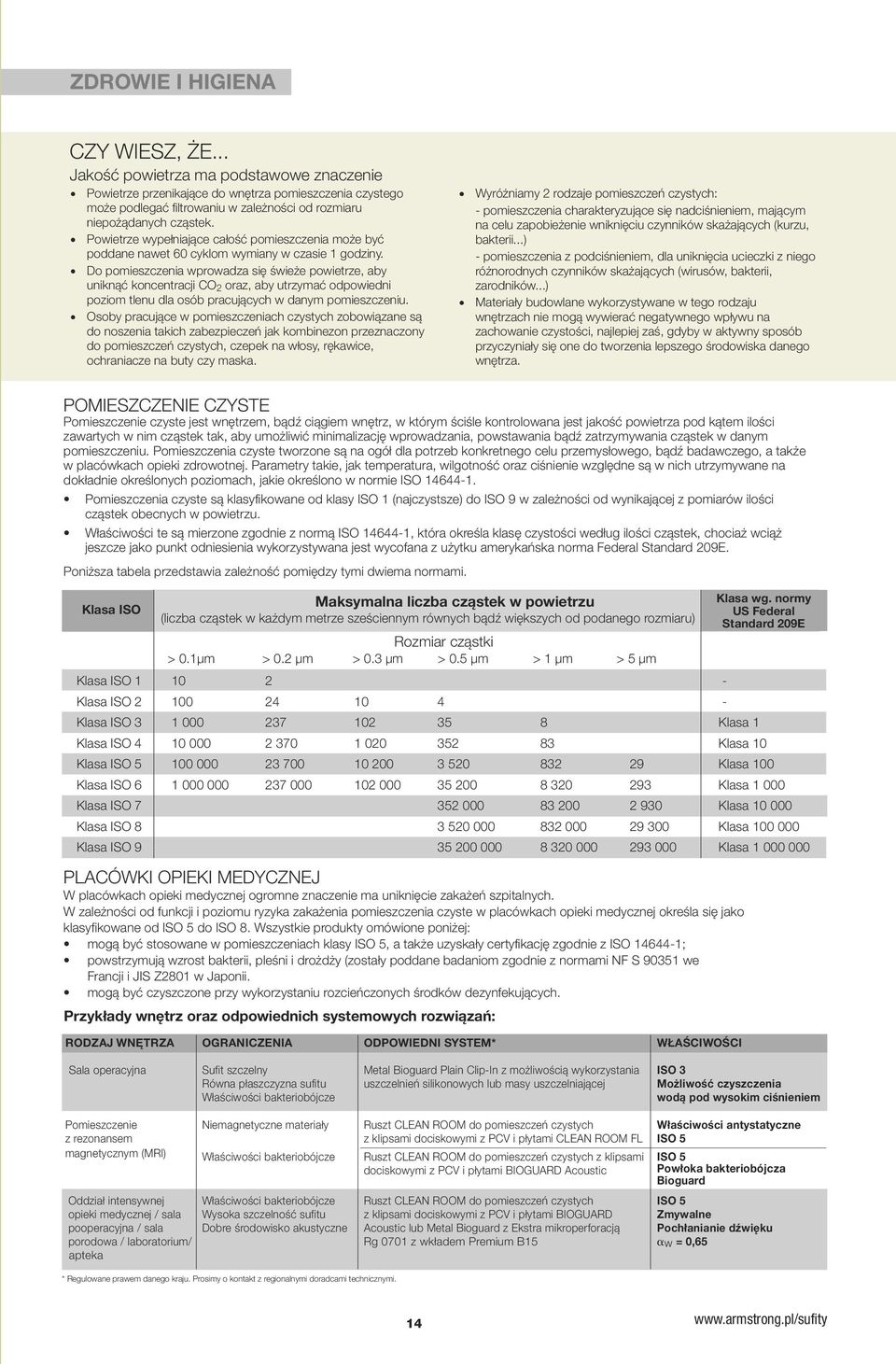

16 ZDROWIE I HIGIENA CZY WIESZ, ŻE... Jakość powietrza ma podstawowe znaczenie Powietrze przenikające do wnętrza pomieszczenia czystego może podlegać filtrowaniu w zależności od rozmiaru niepożądanych cząstek. Powietrze wypełniające całość pomieszczenia może być poddane nawet 60 cyklom wymiany w czasie 1 godziny. Do pomieszczenia wprowadza się świeże powietrze, aby uniknąć koncentracji CO 2 oraz, aby utrzymać odpowiedni poziom tlenu dla osób pracujących w danym pomieszczeniu. Osoby pracujące w pomieszczeniach czystych zobowiązane są do noszenia takich zabezpieczeń jak kombinezon przeznaczony do pomieszczeń czystych, czepek na włosy, rękawice, ochraniacze na buty czy maska. Wyróżniamy 2 rodzaje pomieszczeń czystych: pomieszczenia charakteryzujące się nadciśnieniem, mającym na celu zapobieżenie wniknięciu czynników skażających (kurzu, bakterii...) pomieszczenia z podciśnieniem, dla uniknięcia ucieczki z niego różnorodnych czynników skażających (wirusów, bakterii, zarodników...) Materiały budowlane wykorzystywane w tego rodzaju wnętrzach nie mogą wywierać negatywnego wpływu na zachowanie czystości, najlepiej zaś, gdyby w aktywny sposób przyczyniały się one do tworzenia lepszego środowiska danego wnętrza. POMIESZCZENIE CZYSTE Pomieszczenie czyste jest wnętrzem, bądź ciągiem wnętrz, w którym ściśle kontrolowana jest jakość powietrza pod kątem ilości zawartych w nim cząstek tak, aby umożliwić minimalizację wprowadzania, powstawania bądź zatrzymywania cząstek w danym pomieszczeniu. Pomieszczenia czyste tworzone są na ogół dla potrzeb konkretnego celu przemysłowego, bądź badawczego, a także w placówkach opieki zdrowotnej. Parametry takie, jak temperatura, wilgotność oraz ciśnienie względne są w nich utrzymywane na dokładnie określonych poziomach, jakie określono w normie ISO Pomieszczenia czyste są klasyfikowane od klasy ISO 1 (najczystsze) do ISO 9 w zależności od wynikającej z pomiarów ilości cząstek obecnych w powietrzu. Właściwości te są mierzone zgodnie z normą ISO , która określa klasę czystości według ilości cząstek, chociaż wciąż jeszcze jako punkt odniesienia wykorzystywana jest wycofana z użytku amerykańska norma Federal Standard 209E. Poniższa tabela przedstawia zależność pomiędzy tymi dwiema normami. Klasa ISO Maksymalna liczba cząstek w powietrzu (liczba cząstek w każdym metrze sześciennym równych bądź większych od podanego rozmiaru) Rozmiar cząstki > 0.1µm > 0.2 µm > 0.3 µm > 0.5 µm > 1 µm > 5 µm Klasa ISO Klasa ISO Klasa ISO Klasa 1 Klasa ISO Klasa 10 Klasa ISO Klasa 100 Klasa ISO Klasa Klasa ISO Klasa Klasa ISO Klasa Klasa ISO Klasa PLACÓWKI OPIEKI MEDYCZNEJ W placówkach opieki medycznej ogromne znaczenie ma uniknięcie zakażeń szpitalnych. W zależności od funkcji i poziomu ryzyka zakażenia pomieszczenia czyste w placówkach opieki medycznej określa się jako klasyfikowane od ISO 5 do ISO 8. Wszystkie produkty omówione poniżej: mogą być stosowane w pomieszczeniach klasy ISO 5, a także uzyskały certyfikację zgodnie z ISO ; powstrzymują wzrost bakterii, pleśni i drożdży (zostały poddane badaniom zgodnie z normami NF S we Francji i JIS Z2801 w Japonii. mogą być czyszczone przy wykorzystaniu rozcieńczonych środków dezynfekujących. Przykłady wnętrz oraz odpowiednich systemowych rozwiązań: RODZAJ WNĘTRZA OGRANICZENIA ODPOWIEDNI SYSTEM* WŁAŚCIWOŚCI Klasa wg. normy US Federal Standard 209E Sala operacyjna Sufit szczelny Metal Bioguard Plain Clipin z możliwością wykorzystania ISO 3 Równa płaszczyzna sufitu uszczelnień silikonowych lub masy uszczelniającej Możliwość czyszczenia Właściwości bakteriobójcze wodą pod wysokim ciśnieniem Pomieszczenie niemagnetyczne materiały Ruszt CLEan ROOM do pomieszczeń czystych Właściwości antystatyczne z rezonansem z klipsami dociskowymi z PCV i płytami CLEan ROOM FL ISO 5 magnetycznym (MRi) Właściwości bakteriobójcze Ruszt CLEan ROOM do pomieszczeń czystych z klipsami ISO 5 dociskowymi z PCV i płytami BiOgUaRD acoustic Powłoka bakteriobójcza Bioguard Oddział intensywnej Właściwości bakteriobójcze Ruszt CLEan ROOM do pomieszczeń czystych ISO 5 opieki medycznej / sala Wysoka szczelność sufitu z klipsami dociskowymi z PCV i płytami BiOgUaRD Zmywalne pooperacyjna / sala Dobre środowisko akustyczne acoustic lub Metal Bioguard z Ekstra mikroperforacją Pochłanianie dźwięku porodowa / laboratorium/ Rg 0701 z wkładem Premium B15 w = 0,65 apteka * Regulowane prawem danego kraju. Prosimy o kontakt z regionalnymi doradcami technicznymi. 14

17 CZY WIESZ, ŻE... Produkty dedykowane dla przemysłu farmaceutycznego, spożywczego oraz wytwórczego można znaleźć w katalogu Sufity do pomieszczeń czystych CLEAN ROOM". Produkty BIOGUARD zostały specjalnie opracowane dla placówek opieki medycznej. Powłoka farby BIOGUARD zawiera składniki aktywne redukujące rozmiar kolonii szkodliwych szczepów bakteryjnych, pleśni i drożdży. Produkty BIOGUARD spełniają wymogi klas czystości ISO od ISO 5 do ISO 3 zgodnie z normą ISO Farba BIOGUARD charakteryzuje się zwiększoną odpornością na środki dezynfekujące Ruszt oraz płyty stosowane w pomieszczeniach czystych RUSZT PŁYTY MINERALNE PŁYTY METALOWE Ruszt Bioguard Bioguard Clean Room FL Metal Bioguard Metal Bioguard CLEAN ROOM Plain Acoustic z Mikroperforacją Plain do pomieszczeń Rg 0701 czystych z wkładem Premium B15 Kategoria wg. Strefa 1, 2 & 3 Strefa 1, 2 & 3 Strefa 1, 2 & 3 Strefa 1, 2 & 3 Strefa 1, 2 & 3 Strefa 1, 2, 3 & 4 klasyfikacji NF S Klasa czystości wg. iso 4 iso 5 iso 5 iso 5 iso 5 iso 3 ilości cząstek Rodzaj materiału aluminium Płyta mineralna Płyta mineralna Płyta mineralna Stal z flizeliną Stal akustyczną i wypełnieniem z twardej wełny mineralnej Typ powierzchni PVC Farba Welon akustyczny Folia poliestrowa EKSTRa BEz PERFORaCJi, bakteriobójcza z wełny szklanej MiKROPERFORaCJa poliestrowa farba Bioguard pokryty farbą Rg 0701, poliestrowa proszkowa Bioguard bakteriobójczą farba proszkowa Bioguard Bioguard Odporność na środki Czwartorzędowe sole amonowe, nadtlenek wodoru, chlor * Czwartorzędowe sole amonowe, dezynfekujące nadtlenek wodoru, chlor * Brak badań 15

18 OGIEŃ REAKCJA NA OGIEŃ Harmonizacja europejskich standardów technicznych, a także włączenie normy EN (Sufity podwieszane wymagania i metody badań) do standardów poszczególnych krajów, oznacza, że obecnie funkcjonuje jedna zharmonizowana europejska metoda badania i klasyfikacji sufitów podwieszanych ze względu na ich reakcję na ogień. Nowe standardy klasyfikacji, czyli Euroklasy", zgodne z normą EN135011:2007, zastąpiły wcześniejsze krajowe metody badawcze w zakresie charakterystyki reakcji na ogień sufitów podwieszanych, aby produkty spełniały zarówno wymogi Dyrektywy ds. Produktów Budowlanych jak i wymogi stawiane przez krajowe przepisy budowlane w zakresie wykończenia wnętrz. Ponieważ reakcja na ogień jest jednym z podstawowych wymogów dla sufitów podwieszanych związanych z bezpieczeństwem użytkowania, określenie Euroklasy jest jednym z obowiązkowych elementów na oznaczeniu CE dla płyt oraz rusztów sufitów podwieszanych. Tak jak pokazano to w tabeli na sąsiedniej stronie, wyodrębnione zostały Euroklasy od A1 do F, przy czym F oznacza najgorszą reakcję materiału na ogień. Każde państwo członkowskie określa charakterystykę ogniową wymaganą dla różnych pomieszczeń oraz rodzajów budynku w ramach własnych, wewnętrznych przepisów budowlanych. W zależności od wyników przeprowadzonego badania, ocena może zawierać dodatkowe elementy klasyfikujące dotyczące na przykład wydzielania dymu oraz kapania i odpadania pod wpływem ognia, co do których wymogi są uregulowane przepisami w poszczególnych krajach europejskich. Wydzielanie dymu podlega ocenie od s1 (najmniej wydzielanego dymu) do s3 (brak ograniczeń co do wydzielanego dymu). Kapanie i odpadanie pod wpływem ognia podlega ocenie od d0 (nie występuje) do d2 (brak ograniczeń w tym zakresie). ODPORNOŚĆ OGNIOWA W całej Europie obowiązują wymogi dotyczące ochrony konstrukcji nośnej budynku przed działaniem ognia. Chodzi głównie o zachowanie stabilności konstrukcji w czasie pożaru tak, aby osoby znajdujące się w nim mogły się bezpiecznie ewakuować, ale przede wszystkim, aby umożliwić strażakom przeprowadzenie bezpiecznej akcji gaśniczej, bez groźby zawalenia się budynku. Wymagany czas ochrony elementów zależy m.in. od wysokości budynku oraz umiejscowienia pomieszczenia w budynku (czyli typowe piętro, piwnica, konstrukcja dachu itp.), tego czy zainstalowane są aktywne metody ochrony przed ogniem (zraszacze itp.), oraz rodzaju konstrukcji nośnej, która ma być chroniona (stalowe dźwigary, drewno lub antresole itp.) Sufit podwieszany będący barierą ogniową jest jednym z kilku sposobów zapewnienia ochrony ogniowej stropom lub więźbie dachowej w czasie wymaganym dla tych elementów nośnych budynku. Istnieje wiele krajowych metod badawczych, których zadaniem jest określenie charakterystyki strukturalnej ochrony ogniowej sufitu podwieszanego, jednakże istnieje także kilka norm ogólnoeuropejskich, przyjętych w większości krajów Europy. Wyniki osiągnięte w trakcie badań będą podlegać klasyfikacji według długości trwania oferowanej przez nie ochrony przeciwogniowej, zazwyczaj zgodnie z normą EN135012:2007 dla badań przeprowadzanych w Europie. Jak dotąd żadna metoda badania odporności ogniowej nie została zaakceptowana przez wszystkie kraje członkowskie UE. Charakterystykę produktów, których nie poddano badaniom można sporządzić poprzez sprawdzenie cech tych produktów oraz porównanie ich z podobnymi, badanymi produktami, o ile w działaniach takich posiłkujemy się raportem oceny badania sporządzonym przez uznanego specjalistę zagadnień przeciwpożarowych. Produktom tym powinien towarzyszyć raport z podstawowego badania, zawierający szczegółowe informacje na temat właściwego sposobu montażu produktu, prowadzącego do uzyskania właściwości produktu wynikających z badania. Istnieje nieskończenie wiele sposobów rozmieszczenia oraz rodzajów różnorodnych elementów serwisowych, takich jak oprawy oświetleniowe, czujniki dymu itp., tak więc osoby przeprowadzające montaż muszą mieć pewność, że mogą one być zintegrowane z sufitem podwieszanym bez pogorszenia charakterystyki jego odporności ogniowej. Dla spełnienia tego warunku konieczny będzie zwykle raport z badania pochodzący od dostawcy danego urządzenia serwisowego, lub uzyskanie pisemnej oceny wydanej przez właściwe władze zajmujące się ochroną przeciwpożarową. Nie posiadając tych dokumentów, projektant lub instalator przyjmuje na siebie odpowiedzialność za bezpieczeństwo pożarowe budynku oraz użytkujących go osób. Jakość wykonania rusztu oraz sposób montażu badanego sufitu podwieszanego są ważnymi czynnikami wpływającymi na osiągnięty wynik. Firma Armstrong bada wiele kompletnych rozwiązań systemowych sufitów pod kątem charakterystyki odporności ogniowej, w których płyty montowane są zawsze na ruszcie Armstrong. Podczas montażu sufitów o określonej odporności ogniowej należy wziąć pod uwagę wszystkie aspekty montażowe wynikające z raportu z badania. Należy zapoznać się i bezwględnie przestrzegać zapisów klasyfikacji dotyczących w szczególności: rozmieszczenia profili głównych oraz zawiesi rodzaju mocowania do stropu oraz sposobu podwieszania do niego zawiesi minimalnej odległości sufitu podwieszanego od chronionej konstrukcji % wykorzystania obciążenia projektowego badanego stropu wykorzystanie klipsów dociskowych przy montażu płyt sufitu podwieszanego Wszystkie szczegółowe zapisy muszą być wzięte pod uwagę w czasie montażu, aby rozwiązanie zachowało klasyfikację uzyskaną podczas badania. Wszystkie zapisy także powinny być brane pod uwagę w czasie tworzenia specyfikacji sufitów, których zadaniem jest zapewnienie ochrony ogniowej stropu/więźby. Zestawienie odporności ogniowej REI dla stropów chronionych przez systemy sufitów podwieszanych firmy Armstrong zawarte są w dokumencie oceny właściwości przeciwpożarowych nr Dokument ten oparty jest na dużej liczbie badań przeprowadzonych dla różnych płyt sufitowych i systemów rusztów firmy Armstrong. Zawiera on zestawienie możliwych do uzyskania czasów ochrony, pod warunkiem zamontowania sufitów Armstrong zgodnie z zapisami poszczególnych badań oraz zgodnie z dozwolonymi odstępstwami od nich. Tabele obok podają podsumowanie możliwych do osiągnięcia wartości aktualnych w czasie przekazania niniejszego katalogu do druku. Ponieważ produkty mogą podlegać modyfikacjom lub ponownym badaniom, bardzo istotne jest upewnienie się przed przystąpieniem do montażu co do aktualnej ważności raportów z badań i klasyfikacji. Konieczne jest zawsze posługiwanie się pełnym raportem, który należy dokładnie przeczytać, zaś wszystkie zawarte w nim ograniczenia powinny być wzięte pod uwagę. Skrócone wersje dokumentów należy uważać za niepełne i nie obrazujące wszystkich uwarunkowań dotyczących badanych produktów, sposobu montażu oraz chronionej konstrukcji. Wszystkie klasyfikacje firmy Armstrong są bezpłatnie dostępne na życzenie w biurze firmy Armstrong w Warszawie. 16

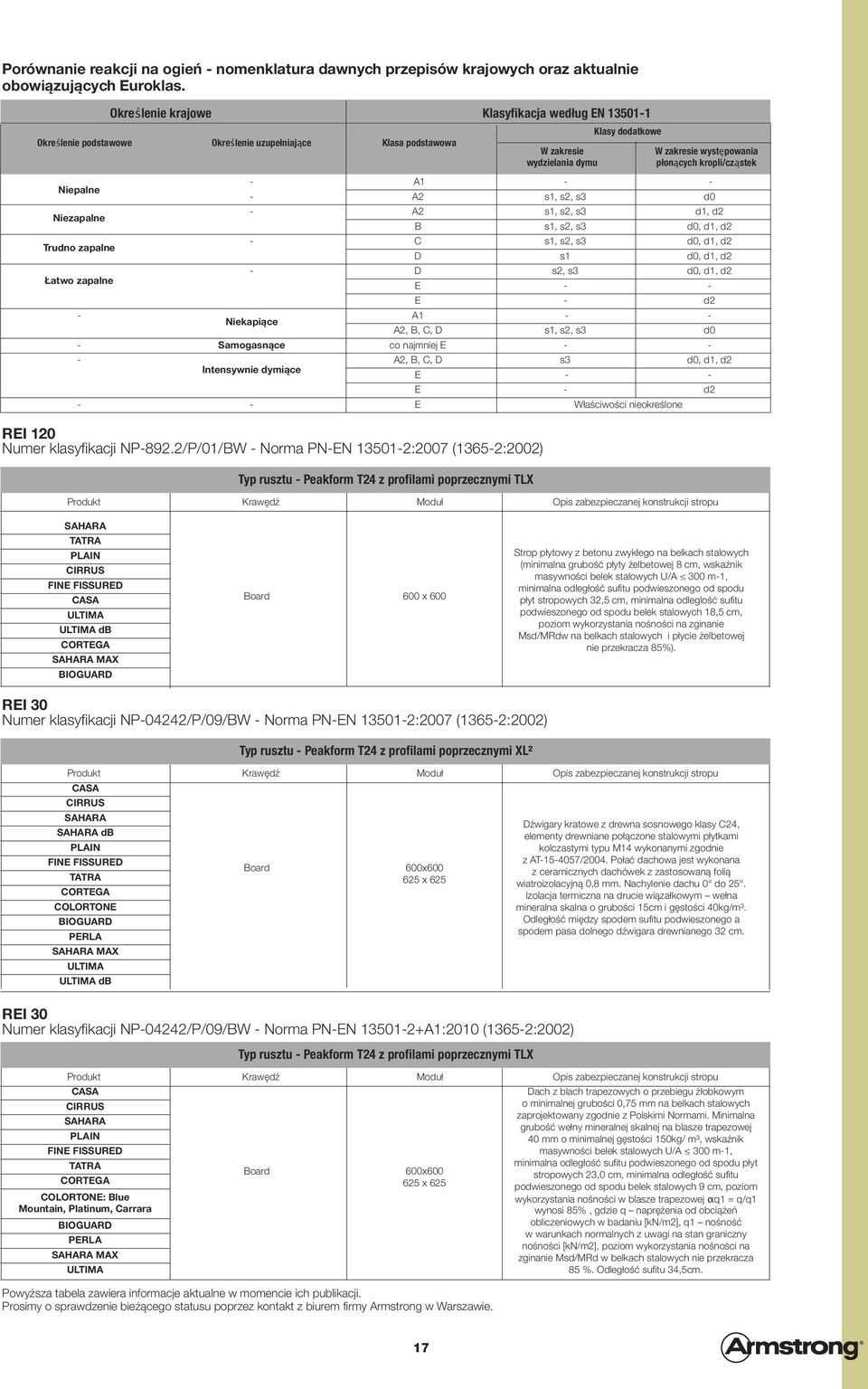

19 Porównanie reakcji na ogień nomenklatura dawnych przepisów krajowych oraz aktualnie obowiązujących Euroklas. Określenie krajowe Klasyfikacja według EN Klasy dodatkowe Określenie podstawowe Określenie uzupełniające Klasa podstawowa W zakresie W zakresie występowania wydzielania dymu płonących kropli/cząstek Niepalne Niezapalne Trudno zapalne Łatwo zapalne A1 A2 s1, s2, s3 d0 A2 s1, s2, s3 d1, d2 B s1, s2, s3 d0, d1, d2 C s1, s2, s3 d0, d1, d2 D s1 d0, d1, d2 D s2, s3 d0, d1, d2 Niekapiące E E d2 A1 A2, B, C, D s1, s2, s3 d0 Samogasnące co najmniej E Intensywnie dymiące A2, B, C, D s3 d0, d1, d2 E E d2 E Właściwości nieokreślone REI 120 Numer klasyfikacji NP892.2/P/01/BW Norma PNEN :2007 (13652:2002) Typ rusztu Peakform T24 z profilami poprzecznymi TLX Produkt Krawędź Moduł Opis zabezpieczanej konstrukcji stropu SAHARA TATRA PLAIN CIRRUS FINE FISSURED CASA ULTIMA ULTIMA db CORTEGA SAHARA MAX BIOGUARD Board 600 x 600 Strop płytowy z betonu zwykłego na belkach stalowych (minimalna grubość płyty żelbetowej 8 cm, wskaźnik masywności belek stalowych U/A 300 m1, minimalna odległość sufitu podwieszonego od spodu płyt stropowych 32,5 cm, minimalna odleglość sufitu podwieszonego od spodu belek stalowych 18,5 cm, poziom wykorzystania nośności na zginanie Msd/MRdw na belkach stalowych i płycie żelbetowej nie przekracza 85%). REI 30 Numer klasyfikacji NP04242/P/09/BW Norma PNEN :2007 (13652:2002) Typ rusztu Peakform T24 z profilami poprzecznymi XL² Produkt Krawędź Moduł Opis zabezpieczanej konstrukcji stropu CASA CIRRUS SAHARA Dźwigary kratowe z drewna sosnowego klasy C24, SAHARA db elementy drewniane połączone stalowymi płytkami PLAIN kolczastymi typu M14 wykonanymi zgodnie FINE FISSURED z AT154057/2004. Połać dachowa jest wykonana Board 600x600 z ceramicznych dachówek z zastosowaną folią TATRA 625 x 625 wiatroizolacyjną 0,8 mm. Nachylenie dachu 0 do 25. CORTEGA Izolacja termiczna na drucie wiązałkowym wełna COLORTONE BIOGUARD PERLA mineralna skalna o grubości 15cm i gęstości 40kg/m³. Odległość między spodem sufitu podwieszonego a spodem pasa dolnego dźwigara drewnianego 32 cm. SAHARA MAX ULTIMA ULTIMA db REI 30 Numer klasyfikacji NP04242/P/09/BW Norma PNEN A1:2010 (13652:2002) Typ rusztu Peakform T24 z profilami poprzecznymi TLX Produkt Krawędź Moduł Opis zabezpieczanej konstrukcji stropu CASA CIRRUS SAHARA PLAIN FINE FISSURED Dach z blach trapezowych o przebiegu żłobkowym o minimalnej grubości 0,75 mm na belkach stalowych zaprojektowany zgodnie z Polskimi Normami. Minimalna grubość wełny mineralnej skalnej na blasze trapezowej 40 mm o minimalnej gęstości 150kg/ m³, wskaźnik masywności belek stalowych U/A 300 m1, TATRA minimalna odległość sufitu podwieszonego od spodu płyt Board 600x600 stropowych 23,0 cm, minimalna odległość sufitu CORTEGA 625 x 625 podwieszonego od spodu belek stalowych 9 cm, poziom COLORTONE: Blue Mountain, Platinum, Carrara BIOGUARD PERLA SAHARA MAX ULTIMA wykorzystania nośności w blasze trapezowej αq1 = q/q1 wynosi 85%, gdzie q naprężenia od obciążeń obliczeniowych w badaniu [kn/m2], q1 nośność w warunkach normalnych z uwagi na stan graniczny nośności [kn/m2], poziom wykorzystania nośności na zginanie Msd/MRd w belkach stalowych nie przekracza 85 %. Odległość sufitu 34,5cm. Powyższa tabela zawiera informacje aktualne w momencie ich publikacji. Prosimy o sprawdzenie bieżącego statusu poprzez kontakt z biurem firmy Armstrong w Warszawie. 17

20 MONTAŻ & KONSERWACJA BEZPIECZEŃSTWO Zaangażowanie firmy Armstrong w kwestie zachowania bezpieczeństwa dotyczy każdego aspektu naszej działalności: w naszych fabrykach i biurach wprowadziliśmy rygorystyczne procedury bezpieczeństwa, aby zminimalizować ryzyko wypadków. nasze produkty spełniają zarówno odpowiednie europejskie, jak i krajowe regulacje bezpieczeństwa. na placu budowy bezpieczeństwo jest kluczowe dla naszych partnerów. Z tego względu firma Armstrong zaleca, aby zarówno montaż, jak i prace konserwacyjne z użyciem naszych rozwiązań zawsze odbywało się zgodnie ze standardami i/lub regulacjami bezpieczeństwa instalatora i użytkownika końcowego. ZALECENIA OGÓLNE Montaż systemów zawieszenia sufitów podwieszanych powinien się odbywać zgodnie z rekomendacjami firmy Armstrong. W przypadku rusztu nośnego, należy przestrzegać następujących zaleceń: Należy dobrać właściwy typ profilu poprzecznego w zależności od krawędzi płyty sufitowej. System zawieszenia powinien być zamontowany w taki sposób, aby nie przekroczyć dopuszczalnej nośności rusztu. Elementy serwisowe generujące obciążenia dynamiczne powinny być niezależnie podwieszone, aby nie przenosić drgań na system zawieszenia. Armstrong rekomenduje stosowanie przy montażu rusztu układu drabinowego". W oparciu o ten układ prowadzone są wszystkie nasze badania i kalkulacje nośności rusztu. Stosując układ H" można uzyskać większe ugięcie rusztu przy tym samym obciążeniu. Układ drabinowy Układ typu H TAK NIE 18
