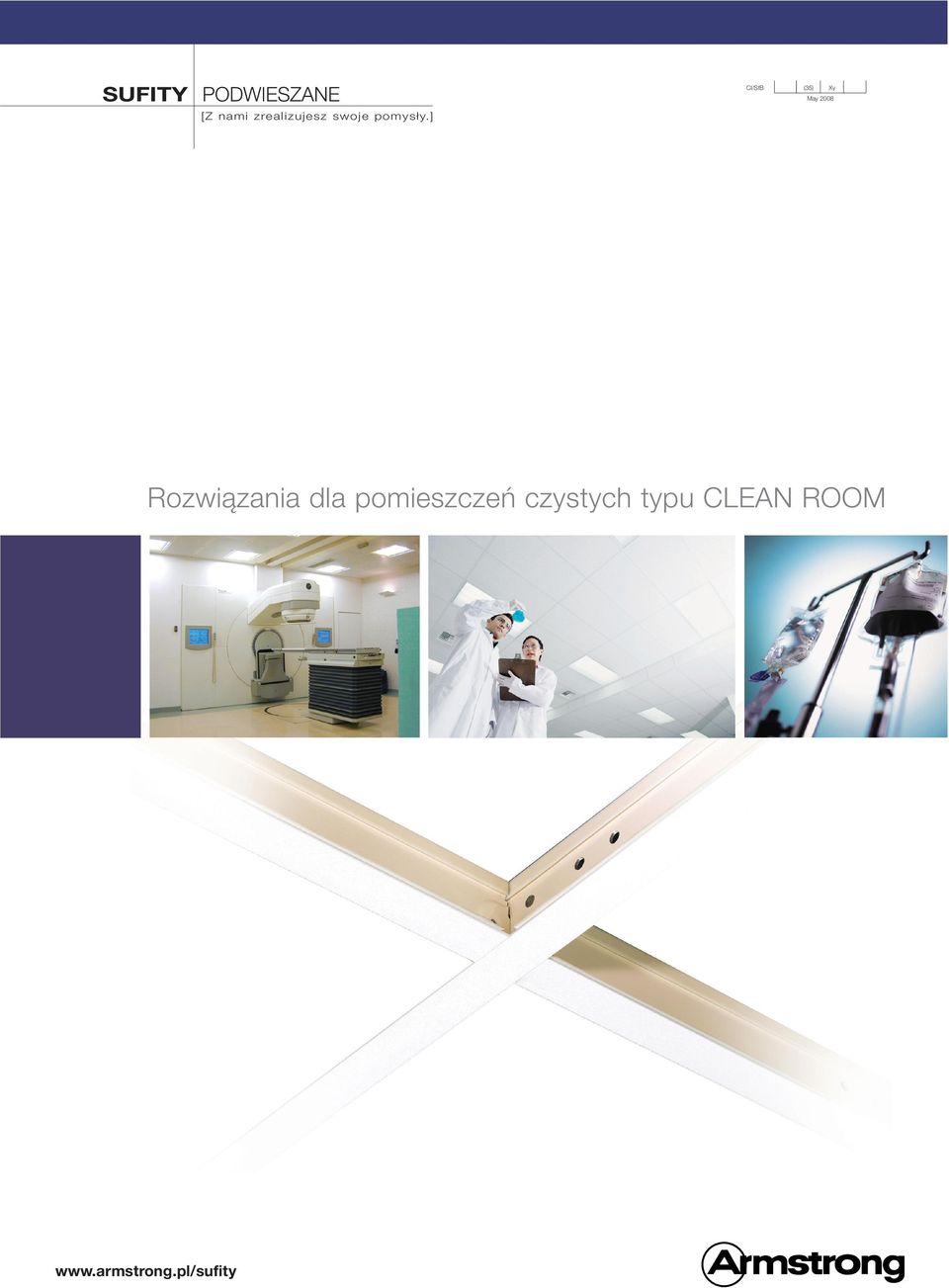

1 SUFITY PODWIESZANE [Z nami zrealizujesz swoje pomysły.] CI/SfB (35) Xy May 2008 Rozwiązania dla pomieszczeń czystych typu CLEAN ROOM

2 Placówki opieki zdrowotnej W placówkach opieki zdrowotnej ogromne znaczenie ma uniknięcie zakażeń szpitalnych. W zależności od poziomu ryzyka, właściwości pomieszczeń czystych zawierają się w klasach od ISO 5 do ISO 8. Wszystkie produkty omówione poniżej: Mogą być stosowane w pomieszczeniach klasy ISO 5 a także uzyskały certyfikację zgodnie z ISO Powstrzymują wzrost bakterii, pleśni i drożdży (zostały poddane badaniom zgodnie z normami NF S (Francja) oraz HTM 60 (Wielka Brytania)) Mogą być myte przy wykorzystaniu rozcieńczonych środków dezynfekujących Przykłady wnętrz oraz odpowiednich dla nich rozwiązań: RODZAJ WNĘTRZA OGRANICZENIA ROZWIĄZANIE WŁASNOŚCI Sala operacyjna Sufit całkowicie hermetyczny Płyty Orcal Bioguard Clip-in Plain ISO 3 Gładkie wykończenie z wykorzystaniem odpowiednich Możliwość czyszczenia wodą powierzchni płyt uszczelnień z silikonu lub pod wysokim ciśnieniem Właściwości antybakteryjne masy uszczelniającej Pomieszczenia Właściwości niemagnetyczne Konstrukcja nośna CLEAN ROOM do ISO 4 w których pomieszczeń czystych wraz z klipsami Właściwości antystatyczne wykorzystuje dociskowymi z PCV oraz płytami Mylar się rezonans Właściwości antybakteryjne Konstrukcja nośna CLEAN ROOM do ISO 5 magnetyczny (MRI) pomieszczeń czystych wraz z klipsami Powłoka Bioguard dociskowymi z PCV oraz płytami Bioguard Acoustic Oddział intensywnej Właściwości antybakteryjne Konstrukcja nośna CLEAN ROOM do ISO 5 opieki medycznej Wysoka szczelność sufitu pomieszczeń czystych wraz z plastikowymi Zmywalne Sala pooperacyjna Dobre środowisko akustyczne (z PCV) klipsami dociskowymi oraz płytami Pochłanianie dźwięku Sala porodowa Bioguard Acoustic, lub Orcal Bioguard na poziomie w = 0.65 Laboratorium Apteka szpitalna z Ekstra mikroperforacją Board z flizeliną akustyczną lub wkładem Premium B15

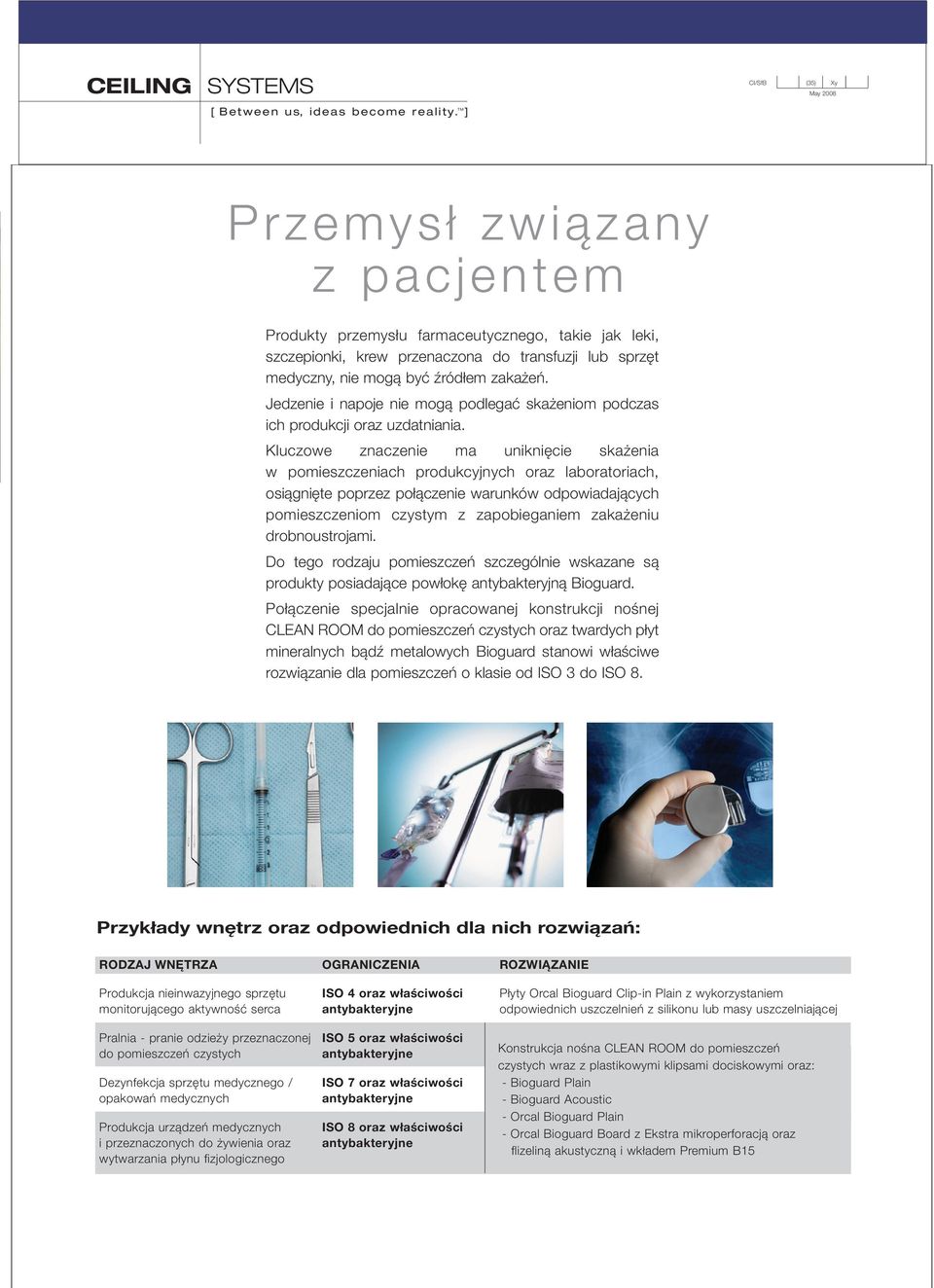

3 CEILING SYSTEMS [ Between us, ideas become reality. TM ] CI/SfB (35) Xy May 2008 Przemysł związany z pacjentem Produkty przemysłu farmaceutycznego, takie jak leki, szczepionki, krew przenaczona do transfuzji lub sprzęt medyczny, nie mogą być źródłem zakażeń. Jedzenie i napoje nie mogą podlegać skażeniom podczas ich produkcji oraz uzdatniania. Kluczowe znaczenie ma uniknięcie skażenia w pomieszczeniach produkcyjnych oraz laboratoriach, osiągnięte poprzez połączenie warunków odpowiadających pomieszczeniom czystym z zapobieganiem zakażeniu drobnoustrojami. Do tego rodzaju pomieszczeń szczególnie wskazane są produkty posiadające powłokę antybakteryjną Bioguard. Połączenie specjalnie opracowanej konstrukcji nośnej CLEAN ROOM do pomieszczeń czystych oraz twardych płyt mineralnych bądź metalowych Bioguard stanowi właściwe rozwiązanie dla pomieszczeń o klasie od ISO 3 do ISO 8. Przykłady wnętrz oraz odpowiednich dla nich rozwiązań: RODZAJ WNĘTRZA OGRANICZENIA ROZWIĄZANIE Produkcja nieinwazyjnego sprzętu ISO 4 oraz właściwości Płyty Orcal Bioguard Clip-in Plain z wykorzystaniem monitorującego aktywność serca antybakteryjne odpowiednich uszczelnień z silikonu lub masy uszczelniającej Pralnia - pranie odzieży przeznaczonej ISO 5 oraz właściwości do pomieszczeń czystych antybakteryjne Dezynfekcja sprzętu medycznego / opakowań medycznych Produkcja urządzeń medycznych i przeznaczonych do żywienia oraz wytwarzania płynu fizjologicznego ISO 7 oraz właściwości antybakteryjne ISO 8 oraz właściwości antybakteryjne Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych wraz z plastikowymi klipsami dociskowymi oraz: - Bioguard Plain - Bioguard Acoustic - Orcal Bioguard Plain - Orcal Bioguard Board z Ekstra mikroperforacją oraz flizeliną akustyczną i wkładem Premium B15

4 Przemysł w y t w ó rc z y W przemyśle produkcyjnym jakość produktu oraz minimalizacja szkód w trakcie procesu produkcyjnego mają zasadnicze znaczenie. Dominującym obecnie trendem jest miniaturyzacja, jednak w czasie procesu produkcyjnego nawet najdrobniejsza cząstka może wyrządzić szkody. W takich gałęziach przemysłu jak przemysł lotniczy i kosmiczny, optyka, mikroelektronika, przemysł nuklearny czy nanotechnologia eliminacja najmniejszych cząstek jest kluczowym celem. Wymogi mogą się znacznie różnić w zależności od określonej gałęzi przemysłu: od konieczności zapewnienia czystości klasy ISO 3 aż do klasy ISO 8 w niektórych przypadkach. Jeżeli nie ma konieczności stosowania powłoki antybakteryjnej, można wykorzystać standardowe płyty Orcal, co pozwoli uzyskać tę samą klasę ISO dla pomieszczeń czystych jak w przypadku płyt Orcal Bioguard. Przykłady wnętrz oraz odpowiednich dla nich rozwiązań: RODZAJ WNĘTRZA OGRANICZENIA ROZWIĄZANIE Aseptyczny zakład montażowy dla projektu Mars Lander ISO 3 Płyty Orcal Clip-in Plain z wykorzystaniem odpowiednich uszczelnień z silikonu lub masy uszczelniającej Produkcja papieru wykorzystywanego w pomieszczeniach czystych ISO 4 Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych wraz z plastikowymi klipsami dociskowymi oraz płyty Mylar Produkcja twardych dysków komputerowych oraz odzyskiwanie danych ISO 5 Produkcja mikroelektroniki oraz montaż elementów mechaniki wysoce precyzyjnej ISO 6/7 Tłoczenie plastiku ISO 8 Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych wraz z plastikowymi klipsami dociskowymi oraz: - Bioguard Plain - Bioguard Acoustic - Orcal Bioguard Plain - Orcal Bioguard Board z Ekstra mikroperforacją oraz flizeliną akustyczną i wkładem Premium B15* * Na życzenie, płyty Orcal mogą być także dostarczone w wersji pokrytej antybakteryjną powłoką farby Bioguard.

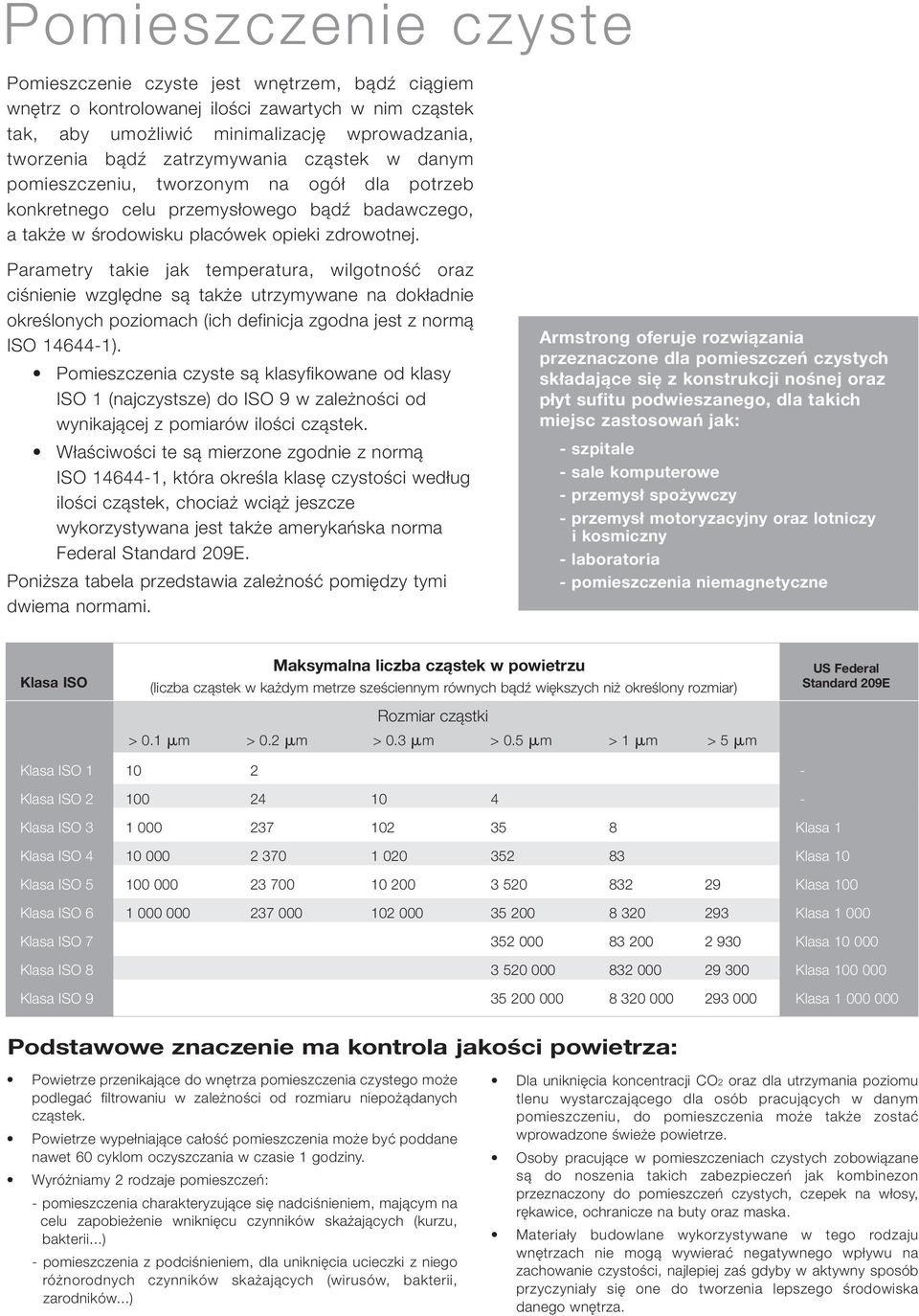

5 Pomieszczenie czyste Pomieszczenie czyste jest wnętrzem, bądź ciągiem wnętrz o kontrolowanej ilości zawartych w nim cząstek tak, aby umożliwić minimalizację wprowadzania, tworzenia bądź zatrzymywania cząstek w danym pomieszczeniu, tworzonym na ogół dla potrzeb konkretnego celu przemysłowego bądź badawczego, a także w środowisku placówek opieki zdrowotnej. Parametry takie jak temperatura, wilgotność oraz ciśnienie względne są także utrzymywane na dokładnie określonych poziomach (ich definicja zgodna jest z normą ISO ). Pomieszczenia czyste są klasyfikowane od klasy ISO 1 (najczystsze) do ISO 9 w zależności od wynikającej z pomiarów ilości cząstek. Właściwości te są mierzone zgodnie z normą ISO , która określa klasę czystości według ilości cząstek, chociaż wciąż jeszcze wykorzystywana jest także amerykańska norma Federal Standard 209E. Poniższa tabela przedstawia zależność pomiędzy tymi dwiema normami. Armstrong oferuje rozwiązania przeznaczone dla pomieszczeń czystych składające się z konstrukcji nośnej oraz płyt sufitu podwieszanego, dla takich miejsc zastosowań jak: - szpitale - sale komputerowe - przemysł spożywczy - przemysł motoryzacyjny oraz lotniczy i kosmiczny - laboratoria - pomieszczenia niemagnetyczne Klasa ISO Maksymalna liczba cząstek w powietrzu (liczba cząstek w każdym metrze sześciennym równych bądź większych niż określony rozmiar) Rozmiar cząstki > 0.1 m > 0.2 m > 0.3 m > 0.5 m > 1 m > 5 m US Federal Standard 209E Klasa ISO Klasa ISO Klasa ISO Klasa 1 Klasa ISO Klasa 10 Klasa ISO Klasa 100 Klasa ISO Klasa Klasa ISO Klasa Klasa ISO Klasa Klasa ISO Klasa Podstawowe znaczenie ma kontrola jakości powietrza: Powietrze przenikające do wnętrza pomieszczenia czystego może podlegać filtrowaniu w zależności od rozmiaru niepożądanych cząstek. Powietrze wypełniające całość pomieszczenia może być poddane nawet 60 cyklom oczyszczania w czasie 1 godziny. Wyróżniamy 2 rodzaje pomieszczeń: - pomieszczenia charakteryzujące się nadciśnieniem, mającym na celu zapobieżenie wniknięcu czynników skażających (kurzu, bakterii...) - pomieszczenia z podciśnieniem, dla uniknięcia ucieczki z niego różnorodnych czynników skażających (wirusów, bakterii, zarodników...) Dla uniknięcia koncentracji CO2 oraz dla utrzymania poziomu tlenu wystarczającego dla osób pracujących w danym pomieszczeniu, do pomieszczenia może także zostać wprowadzone świeże powietrze. Osoby pracujące w pomieszczeniach czystych zobowiązane są do noszenia takich zabezpieczeń jak kombinezon przeznaczony do pomieszczeń czystych, czepek na włosy, rękawice, ochranicze na buty oraz maska. Materiały budowlane wykorzystywane w tego rodzaju wnętrzach nie mogą wywierać negatywnego wpływu na zachowanie czystości, najlepiej zaś gdyby w aktywny sposób przyczyniały się one do tworzenia lepszego środowiska danego wnętrza.

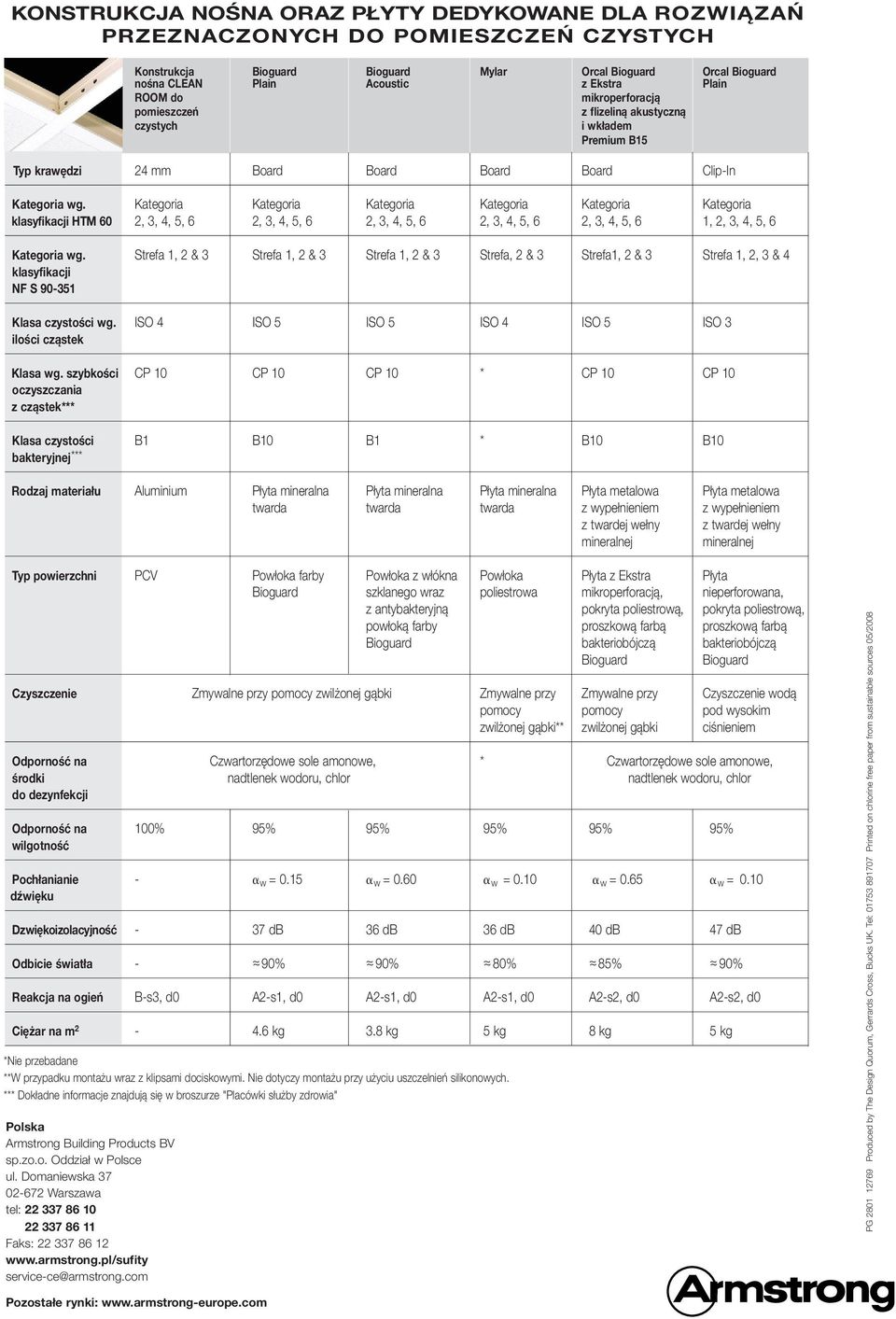

6 KONSTRUKCJA NOŚNA ORAZ PŁYTY DEDYKOWANE DLA ROZWIĄZAŃ PRZEZNACZONYCH DO POMIESZCZEŃ CZYSTYCH Konstrukcja Bioguard Bioguard Mylar Orcal Bioguard Orcal Bioguard nośna CLEAN Plain Acoustic z Ekstra Plain ROOM do mikroperforacją pomieszczeń z flizeliną akustyczną czystych i wkładem Premium B15 Typ krawędzi 24 mm Board Board Board Board Clip-In Kategoria wg. Kategoria Kategoria Kategoria Kategoria Kategoria Kategoria klasyfikacji HTM 60 2, 3, 4, 5, 6 2, 3, 4, 5, 6 2, 3, 4, 5, 6 2, 3, 4, 5, 6 2, 3, 4, 5, 6 1, 2, 3, 4, 5, 6 Kategoria wg. Strefa 1, 2 & 3 Strefa 1, 2 & 3 Strefa 1, 2 & 3 Strefa, 2 & 3 Strefa1, 2 & 3 Strefa 1, 2, 3 & 4 klasyfikacji NF S Klasa czystości wg. ISO 4 ISO 5 ISO 5 ISO 4 ISO 5 ISO 3 ilości cząstek Klasa wg. szybkości CP 10 CP 10 CP 10 * CP 10 CP 10 oczyszczania z cząstek*** Klasa czystości B1 B10 B1 * B10 B10 bakteryjnej*** Rodzaj materiału Aluminium Płyta mineralna Płyta mineralna Płyta mineralna Płyta metalowa Płyta metalowa twarda twarda twarda z wypełnieniem z wypełnieniem z twardej wełny z twardej wełny mineralnej mineralnej Typ powierzchni PCV Powłoka farby Powłoka z włókna Powłoka Płyta z Ekstra Płyta Bioguard szklanego wraz poliestrowa mikroperforacją, nieperforowana, z antybakteryjną pokryta poliestrową, pokryta poliestrową, powłoką farby proszkową farbą proszkową farbą Bioguard bakteriobójczą bakteriobójczą Bioguard Bioguard Czyszczenie Zmywalne przy pomocy zwilżonej gąbki Zmywalne przy Zmywalne przy Czyszczenie wodą pomocy pomocy pod wysokim zwilżonej gąbki** zwilżonej gąbki ciśnieniem Odporność na Czwartorzędowe sole amonowe, * Czwartorzędowe sole amonowe, środki nadtlenek wodoru, chlor nadtlenek wodoru, chlor do dezynfekcji Odporność na 100% 95% 95% 95% 95% 95% wilgotność Pochłanianie - w = 0.15 w = 0.60 w = 0.10 w = 0.65 w = 0.10 dźwięku Dzwiękoizolacyjność - 37 db 36 db 36 db 40 db 47 db Odbicie światła - ~ 90% ~ 90% ~ 80% ~ 85% ~ 90% Reakcja na ogień B-s3, d0 A2-s1, d0 A2-s1, d0 A2-s1, d0 A2-s2, d0 A2-s2, d0 Ciężar na m kg 3.8 kg 5 kg 8 kg 5 kg *Nie przebadane **W przypadku montażu wraz z klipsami dociskowymi. Nie dotyczy montażu przy użyciu uszczelnień silikonowych. *** Dokładne informacje znajdują się w broszurze "Placówki służby zdrowia" Polska Armstrong Building Products BV sp.zo.o. Oddział w Polsce ul. Domaniewska Warszawa tel: Faks: service-ce@armstrong.com PG Produced by The Design Quorum, Gerrards Cross, Bucks UK. Tel: Printed on chlorine free paper from sustainable sources 05/2008 Pozostałe rynki:
