1 SUFITY PODWIESZANE [ Z nami zrealizujesz swoje pomysły. TM ] Oct 2008 AXIOM CANOPY AXIOM KNIFE EDGE CANOPY

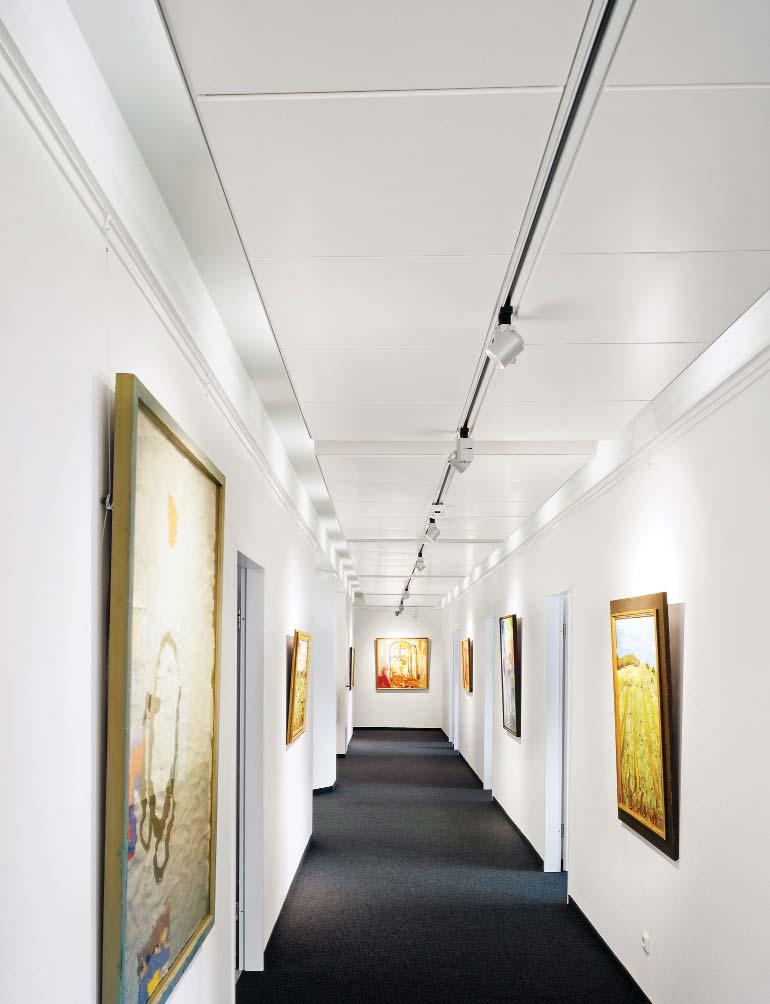

2 AXIOM CANOPY AXIOM KNIFE EDGE CANOPY zaprojektuj i.. Axiom Canopy i Axiom Knife Edge Canopy zapewniają dobrą akustykę pomieszczenia przy zachowaniu wyrafinowanego wzornictwa. Teraz atrakcyjną formę z funkcjonalnością można z sukcesem połączyć stosując Axiom Canopy. Axiom Canopy i Axiom Knife Edge Canopy są systemami profili przeznaczonymi do tworzenia "chmurek" wypełnianych płytami sufitowymi. Złożone ze standardowych płyt i gotowych do zmontowania elementów; zdefiniują i podkreślą np. rejon recepcji, poszczególne stanowiska pracy, wydzielone miejsca spotkań w pomieszczeniach wielkoprzestrzennych. Stwórz sufit pływający jeśli chcesz ulepszyć akustykę, zredukować poziom hałasu i zwiększyć zrozumienie mowy w wyznaczonym przez ten sufit obszarze. Idealne dla pomieszczeń wielkoprzestrzennych i wymagających pod względem akustyki. Instalacja Axiom Canopy i Axiom Knife Edge Canopy nie pozostawia miejsca na domysły. To precyzyjnie zaprojektowane i przycięte, gotowe do złożenia profile z akcesoriami. Dzięki gotowym zestawom modułów wycena i montaż są proste.

3 stwórz WYBIERZ RODZAJ PRODUKTU Axiom Canopy i Axiom Knife Edge Canopy można stosować z płytami w module 600x600 z krawędziami Tegular, MicroLook, Vector (wyłączając płyty drewniane Madera). WYBIERZ WZÓR POWIERZCHNI Perla / Perla OP, Ultima / Ultima OP, Neeva, Sabbia, Orcal z extra mikroperforacją, z mikroperforacją, z perforacją standardową (Global White) WYBIERZ RODZAJ KRAWĘDZI Board, Tegular, Vector (do konstrukcji 24mm) MicroLook (do konstrukcji 15 mm) AXIOM CANOPY Vector Perla / Perla OP Ultima / Ultima OP MicroLook/Tegular AXIOM KNIFE EDGE CANOPY Sabbia Neeva MicroLook/Tegular Orcal z mikroperforacją Orcal z ekstra mikroperforacją Dostępne są też inne powierzchnie, sprawdź w naszym katalogu. Vector

4 kształtuj WYBIERZ MODUŁ 3.0m 2.4m 1.8m 1.2m Systemy Axiom Canopy i Axiom Knife Edge Canopy są dostępne w tych samych modułach, pozwalających na różnorodne zestawienia identycznych elementów. 1.2m 10 płyt 8 płyt 6 płyt 4 płyt 1.8m 15 płyt 12 płyt 9 płyt 2.4m 20 płyt 16 płyt 4 uniwersalne łączniki do profilu T - BPA339 G 8 łączników do poprzeczek XL 2 3.0m 25 płyt 6 linek do podwieszania 6 uniwersalnych łączników do profili T BPA 339 G 4 narożniki 4 profile Axiom 6 klamr obejmujących BPA 348 G 6 wieszaków do profili T - BP AWDN 21 G 12 poprzeczek 600mm XL2 (24mm lub 15mm) 2 profle główne (24 lub 15mm) 3 profile kanałowe C 4 uniwersalne łączniki do profilu T BPA 339 G 8 łączników do poprzeczek XL 2 6 linek do podwieszania 6 uniwersalnych łączników do profili T BPA339 G 16 uniwersalnych łączników wzdłużnych do Axiom 6 klamr obejmujących BPA 348 G 6 wieszaków do profili T - BP AWDN 21 G 4 narożniki kątowe 12 poprzeczek 600mm XL2 (24mm lub 15mm) 2 profle główne (24 lub 15mm) 3 profile kanałowe C 4 profile Axiom

5 AXIOM CANOPY DANE TECHNICZNE DETALE Wytłaczane profile aluminiowe Axiom jest produkowany z wytłaczanego aluminium, które zapewnia lepszą nośność i wykończenie porównywalne ze standardową stalą walcowaną na zimno. Wykończenie powierzchni Malowana proszkowo farbą poliestrową Kolor Armstrong Global White Reakcja na ogień Axiom Canopy, tak jak i inne elementy architektoniczne umieszczone w płaszczyźnie sufitu mogą blokować, bądź zakłócać przebieg systemów rozprowadzania wody w instalacjach przeciwpożarowych; opóźnić uruchomienie się zraszaczy lub systemu wykrywania pożaru. Zaleca się, by projektanci i montażyści zasięgnęli opinii specjalisty ds. ochrony przeciwpożarowej w kwestii właściwego sposobu montażu w pomieszczeniach, gdzie zainstalowane są sysytemy wykrywające lub gaszące ogień. Zawartość składników pochodzących z odzysku. Axiom Canopy : 50% Płyty wypełniające: prosimy o kontakt z biurem firmy Armstrong w Warszawie. Gwarancja Prosimy kontaktować się z biurem firmy Armstrong w Warszawie. Zestawy* 20 spakowanych, gotowych do montażu zestawów Axiom Canopy w 10 modułach z profilami 24 lub 15mm: 112mm Vector MicroLook / Tegular ELEMENTY AXIOM CANOPY Numer Opis referencyjny BP G Profil Axiom Canopy BPC 3000 G Profil kanałowy C 112mm BPAWDN 21 G Wieszak do profili T ZESTAWY AXIOM CANOPY Moduł Konstrukcja 15mm XL 2 Konstrukcja 24mm XL 2 Numer referencyjny Numer referencyjny BPA 345 G Narożnik do profili Axiom Canopy 1200 x 1200mm BP AX 22 G15 BP AX 22 G x 1200mm BP AX 32 G15 BP AX 32 G x 1800mm BP AX 33 G15 BP AX 33 G x 1200mm BP AX 42 G15 BP AX 42 G x 1800mm BP AX 43 G15 BP AX 43 G x 2400mm BP AX 44 G15 BP AX 44 G x 1200mm BP AX 52 G15 BP AX 52 G x 1800mm BP AX 53 G15 BP AX 53 G x 2400mm BP AX 54 G15 BP AX 54 G x 3000mm BP AX 55 G15 BP AX 55 G24 * Płyty sufitowe nie są częścią zestawu. BPA 348 G BPCA 97 G Klamra obejmująca do profilu C Klamra do profilu C (oraz pręta gwintowanego lub wieszaka dwuhakowego) BPA 347 G Łącznik do poprzeczek 24XL 2 BPA 346 G Łącznik do poprzeczek 15XL 2 BPA 339 G Uniwersalny łącznik do profilu T

6 AXIOM KNIFE EDGE CANOPY DETALE DANE TECHNICZNE Patrz dane Axiom Canopy. ZESTAWY AXIOM KNIFE EDGE CANOPY Moduł Konstrukcja 15mm XL 2 Konstrukcja 24mm XL 2 Numer referencyjny Numer referencyjny 154 mm 106mm ELEMENTY AXIOM KNIFE EDGE CANOPY 1200 x 1200mm BPCS AK 22 G15 BPCS AK 22 G x 1200mm BPCS AK 32 G15 BPCS AK 32 G x 1800mm BPCS AK 33 G15 BPCS AK 33 G x 1200mm BPCS AK 42 G15 BPCS AK 42 G x 1800mm BPCS AK 43 G15 BPCS AK 43 G x 2400mm BPCS AK 44 G15 BPCS AK 44 G x 1200mm BPCS AK 52 G15 BPCS AK 52 G x 1800mm BPCS AK 53 G15 BPCS AK 53 G x 2400mm BPCS AK 54 G15 BPCS AK 54 G x 3000mm BPCS AK 55 G15 BPCS AK 55 G24 * Płyty sufitowe nie są częścią zestawu. Numer referencyjny BPCS G Opis Profil Axiom Knife Edge Canopy BPC 3000 G BPAWDN 21 G Profil kanałowy C Wieszak do profili T BPCS 57 G Narożnik kątowy BPA361 G BPA 348 G BPCA 97 G Łącznik do narożnika kątowego Klamra obejmująca do profilu C Klamra do profilu C (oraz pręta gwintowanego lub wieszaka dwuhakowego) BPA 347 G Łącznik do poprzeczek 24XL 2 BPA 346 G Łącznik do poprzeczek 15XL 2 BPA 339 G BPA 338 G Uniwersalny łącznik do profilu T Uniwersalny łącznik wzdłużny do Axiom! ZALECENIA TECHNICZNE. Płyty Axiom Canopy muszą być montowane zgodnie z odpowiednimi normami i przepisami budowlanymi. Axiom Knife Edge Canopy można jedynie montować w pozycji horyzontalnej. Nie należy ich stosować na zewnątrz budynków. Montaż płyt Axiom Knife Edge Canopy powinien być wykonywany przez co najmniej 2 osoby. Przed rozpoczęciem montażu należy uważnie przeczytać instrukcję załączoną w opakowaniu. Należy dołożyć starań by montaż przebiegał w czystym otoczeniu i był bezpieczny. Wszystkie dodatkowe obciążenia (jak np. elementy oświetlenia) muszą być niezależnie podwieszone do stropu.

7 popraw akustykę DEFINICJA SABINE Sabine jest współczynnikiem chłonności akustycznej charakteryzującym materiał zainstalowany wewnątrz przestrzeni architektonicznej. Chmurki Axiom Canopy wykazują się lepszą chłonnością akustyczną niż tradycyjny sufit montowany od ściany do ściany o tej samej powierzchni, ponieważ dźwięk jest pochłaniany przez jej obie powierzchnie: licową i tylną. Sufity pływające Axiom zamontowane w standardowo "zaludnionym" pomieszczeniu mogą skrócić czas pogłosu. Sabine jest jednostką preferowaną przy określaniu chłonności dla konkretnego, indywidualnego pochłaniacza jak: chmurka; pojedyncza, wygięta płyta czy przegroda w: - pomieszczeniach wielkoprzestrzennych, biurach na planie otwartym, sklepach - korytarzach, holach Czynniki, które mogą zmienić środowisko akustyczne w stosunku do opublikowanych rezultatów to: Wymiar chmurki Ilość chmurek i ich układ Odległość od właściwego sufitu Usytuowanie i nakładanie się chmurek na siebie Wybór powierzchni płyty wypełniającej Axiom Canopy - Pochłanianie - w Sabine'ach (średnia dla 500, 1k, 2k, 4k Hz) Wymiar modułu Typ płyty 1.80 x 1.80 m = 3.24m x 2.40 m = 5.76m x 3.00 m = 9.00m 2 Sabbia Neeva 18mm Optima 15mm Ultima Badane zgodnie z normą EN na wysokości 1000 mm. Uwaga: Powyższe wartości zostały ekstrapolowane z badanej jednostki o wymiarach 8,64 m 2.

8 Polska Armstrong Building Products B.V. Sp. z o.o. Oddział w Polsce ul. Domaniewska Warszawa tel: faks: service-ce@armstrong.com Inne rynki: Uwagi Wszelkie fotgorafie i rysunki zamieszczone w niniejszej broszurze mają charakter informacyjny i nie stanowią zalecenia, ani sugestii ze strony którejkolwiek z wymienionych firm, co do prawidłowego zastosowania i sposobu montażu sufitów podwieszanych. Z uwagi na techniczne aspekty procesu druku, mogą wystąpić różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. Zalecamy dokonanie wyboru na podstawie wzorów danego produktu. Wszelkie zestawienia i informacje techniczne dotyczące sufitów Armstrong zawarte w niniejszej i innych broszurach tej firmy oparte są na wynikach testów przeprowadzonych w warunkach laboratoryjnych. Do użytkownika należy uzyskanie od firmy sprzedającej pisemnego zapewnienia, że dane te mozna odnieść do konkretnych warunków. Sprzedaż naszych produktów oraz odpowiedzialność firm, które je sprzedają regulowana jest przez "Ogólne warunki sprzedaży" każdej z firm. Wszystkie dane dotyczące produktów mogą ulec zmianie bez wcześniejszego uprzedzenia. PG PG2804 The Design Quorum, Job No Printed Chlorine free paper 07/2008
