1 SUFITY PODWIESZANE Z nami zrealizujesz swoje pomysły Maj 2009 TRULOK SYSTEMY ZAWIESZENIA

2 PODSUMOWANIE Środowisko Innowacja Zaprojektowane dla szybkiego i łatwego montażu Jakość / Oznaczenie CE Obsługa Klienta Produkt SYSTEMY ZAWIESZENIA ARMSTRONG Oferta firmy Armstrong 1 Zaangażowanie firmy Armstrong w ochronę środowiska 2 Oznaczenie CE 3 Asortyment Trulok 4 ASORTYMENT PRODUKTÓW KONSTRUKCJE DEKORACYJNE Axiom Transitions 8 Axiom Profiles 9 Axiom Classic Canopy 10 Axiom Knife Edge Canopy 12 Silhouette 15 XL 2 14 Interlude 15 XL 2 16 ZASTOSOWANIA STANDARDOWE Prelude Prelude 24 XL 2 20 Prelude 24 TLX 22 Prelude Sixty 2 24 Prelude Bandraster 28 System Z 30 KONSTRUKCJA DO KORYTARZY Prelude Sixty 2 32 ZASTOSOWANIA SPECJALNE Konstrukcja 24 mm do pomieszczeń czystych 34 Konstrukcja antykorozyjna 24 mm 35 LongSpan 36 KONSTRUCJE DO PŁYT METALOWYCH Orcal 1800 System (dla płyt Clipin z fazą 5mm) 38 Orcal 3000 System (dla płyt Clipin z fazą 3mm) 40 Orcal 3000 System (dla płyt Fastrak) 42 PROFILE PRZYŚCIENNE I AKCESORIA Rozwiązania przyścienne sufity mineralne 44 Rozwiązania przyścienne sufity metalowe 46 Akcesoria 47 DODATKOWE INFORMACJE Dodatkowe informacje 53 Wykres dopuszczalnych obciążeń 54

3 OFERTA FIRMY ARMSTRONG KOMPLEKSOWA OFERTA SUFITÓW PODWIESZANYCH FIRMY ARMSTRONG Systemy zawieszenia Trulok stanowią integralną część kompleksowej oferty sufitów podwieszanych firmy Armstrong. Teraz firma Armstrong oferuje swoim klientom i projektantom pełny asortyment płyt sufitowych, wśród których znajdują się płyty z twardej i miękkiej wełny mineralnej, drewna i metalu, oraz szerszy niż kiedykolwiek wybór systemów zawieszenia, stanowiących pod każdym względem odpowiednie rozwiązanie dla nawet najbardziej skomplikowanych konstrukcyjnie obiektów. JAKOŚĆ Systemy zawieszenia Trulok produkowane są dla firmy Armstrong zarówno przez jej firmę joint venture WAVE (Worthington Armstrong Venture), jak i przez wiele innych firm, specjalizujących się w produkcji określonych elementów systemów zawieszenia, z którymi firmę Armstrong łączą umowy o współpracy. WAVE jest firmą o zasięgu globalnym, łączącą w swoich kilku europejskich zakładach produkcyjnych zastosowanie nowatorskiej myśli technicznej z wykorzystaniem najnowocześniejszych urządzeń. INTEGRACJA SYSTEMÓW Systemy zawieszenia Trulok zostały zaprojektowane do zastosowania z szeroką gamą produktów sufitowych firmy Armstrong wykonanych z twardej i miękkiej wełny mineralnej, drewna, metalu, jak i z produktami niestandardowymi. OBSŁUGA KLIENTA Systemy zawieszenia Trulok produkowane są w Europie w trzech fabrykach, których lokalizacja została dobrana w taki sposób, aby jak najefektywniej obsługiwać wszystkich naszych europejskich klientów. Dodatkowo, zarówno jeżeli chodzi o produkcję elementów standardowych jak i niestandardowych, tak Armstrong, jak i WAVE może korzystać z pomocy innych, pozaeuropejskich zakładów produkcyjnych. Poza zakładami produkcyjnymi WAVE, firma Armstrong utrzymuje zapasy magazynowe systemów zawieszenia w strategicznie rozmieszczonych centrach dystrybucyjnych na terenie całej Europy. Daje to klientom możliwość dowolnego łączenia załadunków systemów zawieszenia z płytami sufitowymi, oraz pozwala na optymalizację kosztów transportu hurtowego pomiędzy zakładem produkcyjnym a centrami dystrybucyjnymi. FIRMA WAVE WAVE posiada siedem zakładów produkcyjnych. Trzy spośród nich znajdują się w Europie, kolejne trzy w USA (w tym fabryka w Aberdeen, w stanie Maryland jeden z największych zakładów produkujących konstrukcję stalową na świecie) oraz jedna w Chinach. TEAM VALLEY BENTON HARBOUR ABERDEEN / MALVERN STAFFORD VALENCIENNES PONTARLIER MADRID MUNSTER GRONINGEN ST GALLEN / RANKWEIL LAS VEGAS SHANGHAI Fabryki produkujące sufity metalowe Fabryki produkujące sufity mineralne Fabryki produkujące elementy rusztu Centrum dystrybucji 1

4 ZAANGAŻOWANIE FIRMY ARMSTRONG W OCHRONĘ ŚRODOWISKA Nasze proekologiczne działania w odniesieniu do cyklu życia naszych produktów zaczynają się już na etapie projektowania. RECYCLING Systemy zawieszenia zawierają do 25% surowców wtórnych. INNOWACYJNOŚĆ Ciągły proces ulepszania innowacyjnych produktów z cienkiej stali. PROJEKTOWANIE Innowacyjny kształt profili oraz zastosowanie ściegu sprawiają, że profile są mocne i sztywne, pomimo użycia mniejszej ilości stali. Ponowne wykorzystanie użycie odpadów i surowców wtórnych w nowych produktach. Mineralne płyty sufitowe powstają z surowców odnawialnych i powszechnie występujących w przyrodzie. Zawartość surowców wtórnych, w zależności od produktu: Systemy zawieszenia zawierają średnio 25% surowców wtórnych Sufity metalowe zawierają średnio 25% surowców wtórnych Wełna mineralna sufity z wełny mineralnej zawierają do 75% Wełna szklana zawiera średnio 25% szkła odzyskanego z procesów poprodukcyjnych PRODUKCJA Profile główne i poprzeczne systemu zawieszenia posiadają objęty patentem ścieg, którego zastosowanie umożliwia zwiększenie ich nośności i stabilności. Wszystkie odpady produkcyjne są ponownie wykorzystywane w procesie produkcji sufitów. Prawie cała woda wykorzystywana w procesie produkcji jest odzyskiwana. Tylko minimalna ilość czystej chemicznie wody jest uwalniana do środowiska. Systemy zawieszenia i płyty sufitowe są wytwarzane w kilku zakładach produkcyjnych, dzięki czemu minimalizowane są koszty transportu i związany z nimi negatywny wpływ na środowisko. GWARANCJA UŻYTKOWANIA Tradycyjnie wysoka jakość. W odniesieniu do systemów sufitowych istnieje możliwość skorzystania z różnych wersji gwarancji. MONTAŻ Zintegrowane technologie skracające czas montażu. Minimalna ilość materiału użyta do pakowania. Do 100% opakowań jest wykonanych z surowców wtórnych. W niektórych krajach umożliwiamy klientom zwrot zużytych opakowań. KONSERWACJA Poprawa oświetlenia pomieszczenia, niższe koszty i oszczędność energii dzięki sufitom o wysokim współczynniku odbicia światła. Łatwe utrzymanie i wymiana płyt. Firma Armstrong oferuje stale rosnący asortyment trwałych produktów sufitowych, obejmujący między innymi: > Systemy zawieszenia wykonane ze stali galwanizowanej, zapewniające doskonałą odporność na korozję. > Sufity odporne na uszkodzenia Odporność na szorowanie Odporność na zmywanie Odporność na zabrudzenia Odporność na uderzenia i zarysowania Plyty Bioguard zapewniają dodatkową ochronę przed wieloma szczepami bakteryjnymi 2

5 Oznaczenie CE Co to jest? Znak CE (od Conformité Européenne) jest znakiem informującym o zgodności produktu z normą europejską lub europejską aprobatą techniczną. CE jest "przepustką" produktu na rynek Europejskiego Obszaru Gospodarczego i oznacza, iż dany produkt odpowiada wymaganiom właściwej zharmonizowanej normy europejskiej lub europejskiej aprobaty technicznej. Dla produktów z branży budowlanej podstawą do wydawania norm i aprobat jest Dyrektywa 89/106/EEC. Odporność i stabilność mechaniczna BRE (BUILDING RESEARCH ESTABLISHMENT) Armstrong, jako wiodący światowy producent sufitów podwieszanych, zdaje sobie sprawę jak istotne jest zachowanie pełnej jawności jeżeli chodzi o wpływ naszej działalności produkcyjnej na środowisko. Dla zachowania pełnego obiektywizmu w tym względzie, postanowiliśmy skorzystać z usług specjalistycznego podmiotu komitetu badań budownictwa BRE (Building Research Development) oraz jego metody oceny wpływu produkcji materiałów budowlanych na środowisko naturalne, którą uznaliśmy za wiodącą pod tym względem metodę w Wielkiej Brytanii. Komitet BRE, będący autorem "Proekologicznego przewodnika po specyfikacji" ( Green Guide to Specification ) opracował, we współpracy z rządem Wielkiej Brytanii i 24 związkami producenckimi, metodologię stanowiącą jedno, spójne podejście do wymagań, które należy spełnić, aby ubiegać się o dokument oceny życia produktu LCA (Life Cycle Assessment) w odniesieniu do wszystkich rodzajów materiałów budowlanych. Podstawowe dane zawarte w "Proekologicznym przewodniku po specyfikacji" generowane są przy użyciu metody LCA, która umożliwia stwierdzenie wpływu danego produktu w ciągu całego cyklu jego "życia" na środowisko naturalne. Metoda ta jest w pełni zgodna z ISO Metodologia LCA polega na wyborze kategorii (spośród określonych poniżej), w których dany produkt wpływa niekorzystnie na środowisko naturalne, a następnie określeniu stopnia niekorzystnego wpływu w odniesieniu do każdej z tych wybranych kategorii: t r C e f i B R E i c a t i o n t e d L i m i Zmiany klimatyczne Uwalnianie kwasów Zmniejszenie powłoki ozonowej Zanieczyszczenie powietrza wpływ na ludzi Zanieczyszczenie powietrza nieznaczny wpływ na zmniejszenie powłoki ozonowej Zanieczyszczenie wody wpływ na ludzi Zanieczyszczenie wody wpływ na środowisko naturalne Zanieczyszczenie wody eutrofizacja Wytrącanie się minerałów Składowanie śmieci Zanieczyszczenia spowodowane transportem Wytrącanie się wody Wyjątkową cechą metodologii komitetu BRE jest wprowadzenie normalizacji uzyskanych danych poprzez przyznanie Ekopunktów (odnoszących się do wpływu przeciętnego mieszkańca Wielkiej Brytanii na środowisko naturalne), a następnie kategoryzację uzyskanych rezultatów na klasy oznaczone literami A, B oraz C, gdzie A oznacza najmniejszy, a C największy negatywny wpływ na środowisko. Na podstawie analizy dla 60 lat życia projektu, wszystkie ocenione systemy sufitowe firmy Armstrong (zarówno płyt sufitowych, jak i konstrukcji) otrzymały ocenę wpływu na środowisko na poziomie A. Aby otrzymać szczegółowe informacje prosimy o kontakt z biurem firmy Armstrong w Warszawie. Bezpieczeństwo w przypadku pożaru Higiena, zdrowie i środowisko Bezpieczeństwo podczas użytkowania Zabezpieczenie przeciw hałasowi Oszczędność energii i ciepła Sposoby badania i podawania parametrów technicznych w przypadku sufitów podwieszanych zawiera nowa norma europejska opublikowana w Official Journal EN Sufity Podwieszane Wymagania i metody badawcze. Co to oznacza? Norma ta określa sposoby klasyfikacji i badań elementów sufitu w odniesieniu do wymagań podstawowych. Wskazuje także, w jaki sposób producent powinien zapewnić, iż jego produkty trwale utrzymują poziom deklarowanych parametrów technicznych. Od 1 stycznia 2006 znak CE muszą posiadać wszystkie sufity podwieszane i systemy zawieszenia (w zakresie normy EN 13964), zaś towarzyszyć mu ma informacja o wynikach badań w odniesieniu do podstawowych wymagań technicznych. Od 1 stycznia 2006 nieoznaczone znakiem CE elementy sufitu podwieszanego nie mogą już być sprzedawane na terenie Europejskiego Obszaru Gospodarczego. Wszystkie zakłady produkujące elementy konstrukcji uzyskały certyfikację ISO 14001, certyfikacja procesu zgodne z ISO14001:

6 ASORTYMENT TRULOK Asortyment Trulok obejmuje pełną gamę rozwiązań spełniających wszystkie wymogi dotyczące konstrukcji nośnych: zastosowania standardowe, standardowe profile poprzeczne długie typu Prelude 24 XL 2 oraz TLX, oraz krótkie typu Prelude 15 XL 2. Podobnie jest w przypadku systemów konstrukcji do gk Drywall, Prelude Sixty 2, Bandraster...; konstrukcje dekoracyjne, w tym minimalistyczna konstrukcja Silhouette, oraz rodziny produktów Interlude i Axiom; konstrukcje specjalne, przeznaczone do pomieszczeń czystych; profile przyścienne i akcesoria, przeznaczone do większości spośród miejsc zastosowań. Poza standardowymi wymiarami profili w przypadku wielu systemów istnieje możliwość produkcji również wymiarów niestandardowych. Oferując różne systemy łączenia profili: na zaczep (TL) i na zatrzask (XL 2 ) wychodzimy naprzeciw zróżnicowanym preferencjom instalatorów. Dopełnieniem oferowanego przez Armstrong porfolio produktów jest program badań technicznych, oferujący akredytację w zakresie odporności ogniowej, dopuszczalnych obciążeń oraz wpływu na środowisko naturalne. Systemy zawieszenia Trulok mogą być stosowane z szeroką gamą płyt sufitowych firmy Armstrong: z twardej i miękkiej wełny mineralnej, metalu, drewna oraz niestandardowymi. Peakform to innowacyjne rozwiązanie zastosowane zarówno dla profili głównych, jak i poprzecznych. Wyższe profile Peakform zostały zaprojektowane tak, aby zapewnić mocniejszy, bardziej stabilny system zawieszenia, sprawiając, że montaż jest jednocześnie łatwiejszy i szybszy. Stanowiący innowację w branży zatrzask Superlock to specjalny klips do profili głównych zapewniający ciaśniejsze i bardziej solidne ich połączenie; charakterystyczne "kliknięcie" świadczy o prawidłowym spięciu profili; profile główne mogą być w łatwy sposób łączone i rozłączane, gdyż odbywa się to w płaszczyźnie prostopadłej do osi profilu. Uniwersalny Profil Główny Prelude Z uniwersalnym profilem głównym Prelude łączyć można zarówno profile poprzeczne TL (z uformowanym zaczepem), jak i typu XL 2 (z przynitowanym łącznikiem zatrzaskowym), co pozwala ograniczyć wykorzystywany zapas profili głównych. Uniwersalny profil główny dostępny jest w wersji Peakform zarówno dla profili o szerokości 24mm, jak i 15mm. Uniwersalne profile główne Peakform cechują się możliwością stabilnego, szybkiego i łatwego łączenia ze sobą profili głównych. Szczeliny umożliwiają solidny i dokładny montaż zarówno profili poprzecznych Prelude TL (montaż na zaczep) lub XL 2 (montaż na zatrzask). Klips Superlock umożliwia rozłączanie i ponowne łączenie profili głównych, w płaszczyźnie prostopadłej do osi profilu, zarówno w trudno dostępnych miejscach jak i pośrodku pomieszczenia. TL TLX W przypadku pełnowymiarowych (w ujęciu metrycznym) profili głównych, szczeliny służące do wpięcia profili poprzecznych rozmieszczone są co XL 2 100mm, co zapewnia większą swobodę w wyborze modułu. 4

7 GDY INNOWACJA ŁĄCZY SIĘ Z FUNKCJONALNOŚCIĄ Prelude XL 2 łączenie na zatrzask" Profile poprzeczne Prelude XL 2 (zarówno 24mm, jak i 15mm) posiadają nowoczesny system zatrzaskowy, który zapewnia każdorazowo ich mocne i trwałe łączenie, potwierdzone słyszalnym "kliknięciem". Łączniki profili wykonane są precyzyjnie ze stali wysokiej twardości, co zapewnia lepsze dopasowanie profili poprzecznych i pozwala obniżyć koszty w porównaniu z rozwiązaniem konwencjonalnym: formowaniem integralnych końcówek profili. Część będących od dawna standardem profili poprzecznych Prelude XL 2 (o szerokości 15 i 24mm) dostępnych jest w wersji Peakform (nowość). Łączniki naprzeciwległych profili poprzecznych umieszcza się w szczelinie montażowej profilu głównego na prawo od siebie, a następnie łatwo i z charakterystycznym "kliknięciem" wpasowują się one we właściwe miejsce. Prelude TL łączenie na zaczep" Integralną część profili poprzecznych TL o szerokości 15mm stanowią zaczepy łączące uformowane na ich końcach. Ten popularny system zawieszenia preferowany przez instalatorów z powodu łatwości montażu i precyzji łączenia "na styk", oferowany jest przez firmę Armstrong jako część systemu Trulok od ponad 20 lat. Łączniki naprzeciwległych profili poprzecznych umieszcza się z ich prawej strony, co po zamontowaniu zapewnia ich ułożenie w jednej linii. Prelude TLX TLX jest nowym, opatentowanym, wysoce zaawansowanym technologicznie klipsem zaczepowym przynitowanym do profilu. Zarówno tworzący go wyjątkowy materiał kompozytowy jak i jego kształt umożliwiają osiągnięcie bardziej stabilnego połączenia oraz lepsze wypoziomowanie konstrukcji, a także zwiększają jej odporność ogniową oraz ogólną stabilność. Dzięki profilowi Peakform docinanie profili poprzecznych jest łatwiejsze, zaś klips TLX umożliwia szybszy montaż. 5

8 GDY INNOWACJA ŁĄCZY SIĘ Z FUNKCJONALNOŚCIĄ Stal galwanizowana metodą ogniową Powstrzymuje rdzewienie lepiej i na dłuższy czas niż w przypadku systemów galwanizowanych elektrycznie lub malowanych Montaż rusztu może się rozpocząć jeszcze przed doprowadzeniem budynku do stanu zamkniętego lub zanim zaczną funkcjonować systemy ogrzewania, wentylacji i klimatyzacji. Długi czas sprawnego funkcjonowania systemu, ponieważ wszystkie element wchodzące w jego skład wykonane są ze stali galwanizowanej metodą ogniową. Technologia cienkiej stali Zmniejszenie ciężaru kartonu nawet o 50% w stosunku do oferty konkurencji umożliwia łatwiejsze posługiwanie się produktem na miejscu montażu. Dodatkowym atutem jest łatwość docinania rusztu dzięki główce profilu Peakform. Konstrukcje dekoracyjne Armstrong oferuje kilka rodzajów rusztów dekoracyjnych, pozwalających uzyskać wysoce estetyczny efekt konstrukcji: Silhouette, Interlude, profile Axiom oraz Axiom Canopy. Zastosowanie konstrukcji Silhouette ze szczeliną wzdłuż osi profili tworzy efekt jednorodnego sufitu, gdyż jej dolna krawędź poziomuje się z krawędzią płyty. Interlude z kolei tworzy unikalny wzór, dzięki dwóm szczelinom po bokach i wyeksponowaniu środkowej części profilu. Axiom Profiles i Axiom Transitions stanowią idealne rozwiązanie dla tworzenia uskoków/zmian poziomu sufitu, czy płynnych przejść od sufitu modułowego do przyściennej opaski z płyty gipsowokartonowej. Axiom Canopy to system profili przyściennych, których zadaniem jest tworzenie chmurek sufitowych w połączeniu z pełnowymiarowymi płytami. Inne systemy Oferta systemów zawieszenia Trulok zawiera również cały szereg konstrukcji nośnych spełniających specjalne wymagania techniczne, na przykład systemy Bandraster, Prelude Sixty 2, T35, System Z oraz konstrukcję samonośną (Long Span), a także konstrukcje specjalnego przeznaczenia, na przykład do pomieszczeń czystych bądź antykorozyjne, stanowiące dopełnienie rozwiązań asortymentu Trulok. Szczegóły materiałowe Wszystkie profile wykonane są z dwóch warstw galwanizowanej stali z nakładką malowaną farbą poliestrową. Ścieg Wszystkie profile Prelude cechują się specjalnym wzmocnieniem pionowego ramienia. Dwie warstwy blachy tworzące szyjkę profilu są ze sobą mechanicznie zszywane w skomplikowanym procesie produkcyjnym. Powstałe wgłębienia blachy tworzące wzór ściegu zwiększają odporność profili Prelude na skręcanie oraz ich ogólną sztywność. Pełna oferta akcesoriów i rozwiązań przyściennych Systemy zawieszenia Trulok oferowane są wraz z pełną gamą odpowiednio dobranych akcesoriów oraz profili przyściennych. Standardowe kolory Profile wchodzące w skład systemu Trulok produkowane są w szerokiej gamie kolorów (także z metalicznym połyskiem), w tym w kolorze Global White (odcień bieli), odpowiadającym barwie płyt sufitowych firmy Armstrong. Szczegółowe informacje możecie Państwo uzyskać w biurze firmy Armstrong w Warszawie. Prelude 24 TLX GLOBAL WHITE SZAROSTALOWY CARRARA PLATYNA CZARNY BIAŁY GLOBAL WHITE MOSIĄDZ CHROM BIAŁY GALWANIZ KARB CZARNY/ (GW) RAL 9006 (SG) (CA) (PN) (BK) RAL9010 (WR) (GW) (BS) (CE) RAL9010 (WR) OWANY OWANY BIAŁY Prelude 24 XL2 Prelude 15 XL2 Silhouette XL2 6mm Silhouette XL2 3mm Interlude Bandraster Konstrukcja T 35 Prelude Sixty2 Ruszt antykorozyjny Ruszt do pomieszczeń czystych Axiom System Stalowe pokrycie Inne niż stalowe 6 Malowane profile przyścienne dostępne są w kolorze Global White, zaś kątowniki przyścienne z nakładaną taśmą (BPT 1924 CA) dostępne są we wszystkich kolorach z wyjątkiem czarnego/białego, galwanizowanego oraz karbowanego. Szczegółowe informacje możecie Państwo uzyskać w biurze firmy Armstrong w Warszawie.

9 PALETA KOLORÓW Cechy podstawowe Powłoka galwanizowana naniesiona metodą ogniową powstrzymuje rdzewienie lepiej niż w przypadku systemów galwanizowanych elektrycznie lub malowanych Malowanie proszkowe wszystkich komponentów systemu warstwą o grubości 2mm Wybór spośród ponad 180 kolorów, w wersji matowej i z połyskiem. Pozwala wyróżnić przestrzeń w ramach większych otwartych przestrzeni. Zapewnia konstrukcję do której mogą zostać zamocowane znaki bądź elementy oświetlenia, oraz stanowi przejście dla głośników oraz elementów systemu ogrzewania, wentylacji i klimatyzacji. Dostępne dla Prelude 15mm oraz 24mm. Detale Profil poprzeczny oraz profil główny szerokość 15mm Profil poprzeczny oraz profil główny szerokość 24mm Wybór koloru Z uwagi na techniczne aspekty procesu druku, mogą wystąpić różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. RAL 1000 RAL 1001* RAL 1002 RAL 1003 RAL 1004 RAL 1005 RAL 1006 RAL 1007* RAL 1011 RAL 1012 RAL 1013* RAL 1014 RAL 1015* RAL 1016 RAL 1017 RAL 1018 RAL 1019* RAL 1020 RAL 1021* RAL 1024 RAL 1027 RAL 1028 RAL 1032 RAL 1033 RAL 1034 RAL 2000* RAL 2001 RAL 2002* RAL 2003 RAL 2004* RAL 2008 RAL 2010 RAL 2011 RAL 2012 RAL 3000* RAL 3001 RAL 3002* RAL 3003 RAL 3004 RAL 3005 RAL 3007 RAL 3009 RAL 3011 RAL 3012 RAL 3013 RAL 3014 RAL 3015 RAL 3016 RAL 3017 RAL 3018 RAL 3022 RAL 3027 RAL 3031 RAL 4001 RAL 4002 RAL 4003 RAL 4004 RAL 4005 RAL 4007 RAL 4008 RAL 4009 RAL 5000 RAL 5001 RAL 5002 RAL 5003* RAL 5004 RAL 5005 RAL 5007 RAL 5008 RAL 5009* RAL 5010* RAL 5011 RAL 5012* RAL 5013 RAL 5014 RAL 5015* RAL 5018 RAL 5019 RAL 5020 RAL 5021 RAL 5022 RAL 5024 RAL 6000 RAL 6001 RAL 6002 RAL 6003 RAL 6004 RAL 6005 RAL 6006 RAL 6007 RAL 6008 RAL 6009 RAL 6010 RAL 6011* RAL 6012 RAL 6013 RAL 6014 RAL 6015 RAL 6016 RAL 6017 RAL 6018 RAL 6019 RAL 6020 RAL 6021 RAL 6022 RAL 6025 RAL 6026 RAL 6027 RAL 6028 RAL 6029 RAL 6032 RAL 7000 RAL 7001* RAL 7002 RAL 7003 RAL 7004 RAL 7005 RAL 7006 RAL 7008 RAL 7009 RAL 7010 RAL 7011 RAL 7012* RAL 7013 RAL 7015 RAL 7016* RAL 7021* RAL 7022 RAL 7023 RAL 7024 RAL 7026 RAL 7030* RAL 7031* RAL 7032* RAL 7033 RAL 7034 RAL 7035* RAL 7036 RAL 7037 RAL 7038* RAL 7039 RAL 7040* RAL 7044* RAL 8000 RAL 8001 RAL 8002 RAL 8003 RAL 8004 RAL 8007 RAL 8008 RAL 8011 RAL 8012 RAL 8014* RAL 8015 RAL 8016 RAL 8017 RAL 8019* RAL 8022 RAL 8023 RAL 8024 RAL 8025 RAL 8028 RAL 9001* RAL 9002* RAL 9003* RAL 9004 RAL 9005* RAL 9010* RAL 9011* RAL 9018* RAL 1023 RAL 2009 RAL 3020 RAL 4006 RAL 5017 RAL 6024 RAL 7042 RAL 7043 RAL 9016* RAL 9017 * Na specjalne zamówienie te elementy są również dostępne w wykończeniu matowym. RAL CLASSIC Uwaga: Powyższa oryginalna tabela (karta) kolorów RAL została poddana surowym testom jakości przez Niemiecki Instytut Jakości i Oznaczeń (RAL). Jedynie użycie poszczególnych kart z zestawienia RAL 840HR (wykończenie półmat) oraz RAL 841GL (wykończenie połysk) zagwarantuje właściwy wybór i uzyskanie dokładnego odwzorowania koloru z palety RAL. 7

10 Konstrukcja dekoracyjna AXIOM TRANSITIONS 5 profili, których zadaniem jest zapewnienie płynnego przejścia między obrzeżem sufitu wykonanym z płyty gk i mineralnym lub metalowym sufitem podwieszanym. Axiom Transitions Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie 50 8 BPT 3208 G* Axiom Transitions do płyt ,00 11,80 36 z krawędzią Tegular/MicroLook BPT 3219 G* Axiom Transitions ,00 17,10 36 profil kanałowy BPT 3215 G* Kątownik Axiom Transitions ,00 15, BPT 3210 G* Axiom Transitions do płyt Axal ,00 11, BPT 3225 G* Kątownik przyścienny Axiom ,00 11,30 32 do płyt gk Akcesoria do Axiom Transitions Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu wysokość(mm) szt. kg BPA 321 G Wieszak prosty do profili przejściowych ,10 Axiom Transitions BPA 322 G Wieszak kątowy do profili przejściowych ,10 Axiom Transitions BPA 321 G BPA 322 G BPA 340 G BPA 338 G BPA 339 G *Produkt w kolorze białym RAL 9010 (WR) dostępny na życzenie. **Produkt w kolorze białym Global White dostępny na życzenie. Uwaga: Produkty Axiom wytwarzane są ze stopów aluminium i w związku z tym nie powinny być stosowane w sufitach, których zadaniem jest zapewnienie ochrony ogniowej stropu. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

11 AXIOM PROFILES Dostępny w 5 wysokościach oraz w dwóch rodzajach do konstrukcji gk. Może być łączony z systemem Trulok 24mm jak i 15mm, w tym także z konstrukcją dekoracyjną. Konstrukcja dekoracyjna Axiom Profiles 19 Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP G* Profil Axiom 50mm ,00 7,80 60 BP G* Profil Axiom 100mm ,00 11,20 36 BP G* Profil Axiom 150mm ,00 14,70 30 BP G* Profil Axiom 200mm ,00 17,80 24 BP G* Axiom Vector Profil 112mm ,00 12, BPT 3213 H* Profil do płyty gk ,5 x 25,5 8 24,00 4, Akcesoria do profili Axiom profiles Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu wysokość(mm) szt. kg BPA 334 G* Narożnik do profili Axiom Profiles 50 mm ,25 BPA 335 G* Narożnik do profili Axiom Profiles 100mm ,50 BPA 336 G* Narożnik do profili Axiom Profiles 150mm ,70 BPA 337 G* Narożnik do profili Axiom Profiles 200mm ,95 BPA 345 G* Kątownik Axiom Vector Corner Post 112mm ,56 BPA 344 G BPA 334 G BPA 335 G BPA 336 G BPA 337 G BPA 345 G BPA 339 G BPA 340 G BPA 344 G BPA 338 G Akcesoria do profili Axiom Transitions i Axiom Profiles BPA 340 G Uniwersalny łącznik Axiom do naroży 100 2,10 BPA 338 G Uniwersalny łącznik wzdłużny Axiom 100 2,10 BPA 339 G Uniwersalny łącznik Axiom do profilu T 100 2,10 BPA 344 G Uniwersalny klips Axiom do podwieszania 100 2,10 * Produkt w kolorze białym RAL 9010 (WR) dostępny na życzenie. 9

12 Konstrukcja dekoracyjna AXIOM CLASSIC CANOPY Axiom Classic Canopy to system profili przyściennych przeznaczony do tworzenia chmurek wypełnianych płytami sufitowymi. Złożony ze standardowych płyt i gotowych do zmontowania elementów systemu Axiom, system Axiom Canopy pozwoli wyróżnić i zindywidualizować każde wnętrze. Elementy systemu Axiom Classic Canopy Nr ref. Opis produktu BP G Profil Axiom Canopy do płyt o krawędzi Tegular i Vector 112mm 112mm BPC 3000 G Profil kanałowy C BPA WDN 21 H Wieszak do profili T Vector MicroLook Tegular BPA 345 G Narożnik Axiom Canopy do płyt o krawędzi Tegular i Vector 3.0m 2.4m 1.8m 1.2m 1.2m 10 płyt 8 płyt 6 płyt 4 płyt BPA 348 G Klamra obejmująca do profilu C 1.8m 15 płyt 12 płyt 9 płyt BPCA 97 G Klamra do profilu C (nie wchodzi w skład zestawu) 2.4m 20 płyt 16 płyt BPA 347 G Łącznik do profili poprzecznych 24 XL 2 BPA 346 G Łącznik do profili poprzecznych 15 XL 2 3.0m 25 płyt BPA 339 G Uniwersalny łącznik do profilu T Zestawy Axiom Classic Canopy* Moduł Konstrukcja 15mm XL 2 Konstrukcja 24mm XL 2 Nr ref. Nr ref x 1200mm BP AX 22 G15 BP AX 22 G x 1200mm BP AX 32 G15 BP AX 32 G x 1800mm BP AX 33 G15 BP AX 33 G x 1200mm BP AX 42 G15 BP AX 42 G x 1800mm BP AX 43 G15 BP AX 43 G x 2400mm BP AX 44 G15 BP AX 44 G x 1200mm BP AX 52 G15 BP AX 52 G x 1800mm BP AX 53 G15 BP AX 53 G x 2400mm BP AX 54 G15 BP AX 54 G x 3000mm BP AX 55 G15 BP AX 55 G24 * Płyty sufitowe NIE WCHODZĄ w skład zestawu. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie 44.! ZALECENIA TECHNICZNE Elementy systemu Axiom Canopy muszą być montowane zgodnie z odpowiednimi normami i przepisami budowlanymi. Axiom Canopy można jedynie montować w pozycji horyzontalnej. Nie należy ich stosować na zewnątrz budynków. Montaż zestawów Axiom Canopy powinien być wykonywany przez co najmniej 2 osoby. Przed rozpoczęciem montażu należy uważnie przeczytać instrukcję załączoną w opakowaniu. Należy dołożyć starań by montaż przebiegał w czystym otoczeniu i był bezpieczny. Wszystkie dodatkowe obciążenia (jak np. elementy oświetlenia) muszą być niezależnie podwieszone do stropu. Zestaw zawiera linki do podwieszenia konstrukcji, jednak jeżeli konieczne jest większe zabezpieczenie konstrukcji przed jej odchylaniem się w płaszczyźnie poziomej, zalecamy wykorzystanie 6mm prętów gwintowanych lub wieszaków dwuhakowych. 10

13 AXIOM CLASSIC CANOPY Konstrukcja dekoracyjna Rysunek systemu Moduł o wymiarach 1,8m x 3,0 został wykorzystany jedynie jako przykład. Dostępna jest instrukcja montażowa. Szczegółowe informacje możecie Państwo uzyskać w biurze firmy Armstrong w Warszawie. 4 uniwersalne łączniki do profilu T BPA 339 G 8 łączników do profili poprzecznych XL 2 6 linek do podwieszania wraz z blokadami 6 uniwersalnych łączników do profilu T BPA 339 G 4 narożniki kątowe 4 profile Axiom docięte na wymiar 6 klamer obejmujących BPA 348 G 3 profile kanałowe C docięte na wymiar 6 wieszaków do profili T BP AWDN 21 H 12 profili poprzecznych 600mm XL 2 (24mm lub 15mm) 2 profle główne (24 lub 15mm) OPCJA 3 Pręt gwintowany 6mm* * nie wchodzi w skład zestawu OPCJA 1 Linka do podwieszania i blokada OPCJA 2 Wieszak dwuhakowy* 11

14 Konstrukcja dekoracyjna AXIOM KNIFE EDGE CANOPY Axiom Knife Edge Canopy to atrakcyjny wizualnie system profili przyściennych przeznaczony do tworzenia "chmurek" wypełnianych płytami sufitowymi. Złożony ze standardowych płyt i gotowych do zmontowania elementów systemu Axiom, system Axiom Knife Edge Canopy pozwoli wyróżnić i zindywidualizować każde wnętrze. Elementy systemu Axiom Knife Edge Canopy Nr ref. Opis produktu MicroLook Tegular BPCS G Profil Axiom Knife Edge Canopy 106mm BPC 3000 G Profil kanałowy C BPA WDN 21 H Wieszak do profili T 135mm Vector BPCS 57 G Narożnik kątowy 106mm BPA361 G Łącznik do narożnika kątowego 135mm BPA 348 G Klamra obejmująca do profilu C 3.0m 2.4m 1.8m 1.2m 1.2m 10 płyt 8 płyt 6 płyt 4 płyt BPCA 97 G Klamra do profilu C (nie wchodzi w skład zestawu) 1.8m 15 płyt 12 płyt 9 płyt BPA 347 G Łącznik do profili poprzecznych 24 XL 2 BPA 346 G Łącznik do profili poprzecznych 15 XL 2 2.4m 20 płyt 16 płyt BPA 339 G Uniwersalny łącznik do profilu T BPA 338 G Uniwersalny łączniki wzdłużny do konstrukcji Axiom 3.0m 25 płyt Zestawy Axiom Knife Edge Canopy* Moduł Konstrukcja 15mm XL 2 Konstrukcja 24mm XL 2 Nr ref. Nr ref x 1200mm BPCS AK 22 G15 BPCS AK 22 G x 1200mm BPCS AK 32 G15 BPCS AK 32 G x 1800mm BPCS AK 33 G15 BPCS AK 33 G x 1200mm BPCS AK 42 G15 BPCS AK 42 G x 1800mm BPCS AK 43 G15 BPCS AK 43 G x 2400mm BPCS AK 44 G15 BPCS AK 44 G x 1200mm BPCS AK 52 G15 BPCS AK 52 G x 1800mm BPCS AK 53 G15 BPCS AK 53 G x 2400mm BPCS AK 54 G15 BPCS AK 54 G x 3000mm BPCS AK 55 G15 BPCS AK 55 G24 * Płyty sufitowe NIE WCHODZĄ w skład zestawu.! ZALECENIA TECHNICZNE Elementy systemu Axiom Canopy muszą być montowane zgodnie z odpowiednimi normami i przepisami budowlanymi. Axiom Knife Edge Canopy można jedynie montować w pozycji horyzontalnej. Nie należy ich stosować na zewnątrz budynków. Montaż zestawów Axiom Knife Edge Canopy powinien być wykonywany przez co najmniej 2 osoby. Przed rozpoczęciem montażu należy uważnie przeczytać instrukcję załączoną w opakowaniu. Należy dołożyć starań by montaż przebiegał w czystym otoczeniu i był bezpieczny. Wszystkie dodatkowe obciążenia (jak np. elementy oświetlenia) muszą być niezależnie podwieszone do stropu. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

15 AXIOM KNIFE EDGE CANOPY Konstrukcja dekoracyjna Rysunek systemu Moduł o wymiarach 1,8m x 3,0 został wykorzystany jedynie jako przykład. Dostępna jest instrukcja montażowa. Szczegółowe informacje możecie Państwo uzyskać w biurze firmy Armstrong w Warszawie. 4 uniwersalne łączniki do profilu T BPA 339 G 8 łączników do profili poprzecznych XL 2 6 linek do podwieszania wraz z blokadami 16 uniwersalnych łączników wzdłużnych do profili Axiom 6 klamer obejmujących BPA 348 G 6 uniwersalnych łączników do profilu T BPA 339 G BPA 361 G Łącznik do narożnika kątowego 4 narożniki kątowe 6 wieszaków do profili T BPA WDN 21 H 12 profili poprzecznych 600mm XL 2 (24mm lub 15mm) 4 profile Axiom docięte na wymiar 2 profle główne (24 lub 15mm) 3 profile kanałowe C docięte na wymiar OPCJA 3 Pręt gwintowany 6mm* OPCJA 2 Wieszak dwuhakowy* * nie wchodzi w skład zestawu OPCJA 1 Linka do podwieszania i blokada 13

16 Konstrukcja dekoracyjna SILHOUETTE 15 XL 2 Konstrukcja widoczna 15mm (wymiar nominalny). Silhouette XL 2 to dekoracyjny system zawieszenia, który dzięki szczelinie wzdłuż osi profilu stwarza efekt jednorodnego sufitu. Idealna konstrukcja dla wymagających projektantów. Profil główny Silhouette 15 (łączenie bypass) Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg a palecie ze szczeliną 6mm BP G ,00 24,50 36 BP G ,00 23,80 24 BP G ,50 25,40 25 BP G ,00 18,40 36 ze szczeliną 3mm BP WRG * ,00 24,50 36 Silhouette 15 XL 2 profil poprzeczny (łączenie na zatrzask) ze szczeliną 6mm BP G ,00 24,50 35 BP G ,50 25,80 35 BP G ,50 13,80 50 BP G ,00 20,40 24 BP G ,00 12,70 70 BP G ,50 16,00 70 BP G ,50 14,30 70 BP G ,00 10,60 70 BP G ,00 34,00 70 ze szczeliną 3mm BP WRG* ,00 24,50 35 BP WRG* ,00 12,70 70 Rysunki profili Profil główny Silhouette 15 Długość x x , x , , ,5 Profil poprzeczny Silhouette 15 XL 2 Długość Profil poprzeczny Silhouette 15 XL / 625 / 600 / 500 / 300 Konstrukcja Silhouette ze szczeliną 6mm dostępna jest w kolorze białym, czarnym (BK) lub w kolorze białym z czarną (Bl) szczeliną. * WR = Biały RAL 9010 (WR). Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

17 SILHOUETTE 15 XL 2 Konstrukcja dekoracyjna Silhouette 15 XL 2 Fabrycznie wykonane miejsca połączeń profili poprzecznych z profilem głównym Dostępne są wersje profili ze szczeliną o szerokości 6 lub 3mm. Silhouette XL 2 ze szczeliną 3mm dostarczany jest standardowo w kolorze białym RAL 9010, dopasowanym do koloru sufitów metalowych Orcal. Rozwiązania przyścienne Widok od spodu łączeń profilu głównego z profilami poprzecznymi. Przekrój Profil przycięty i oparty na kątowniku przyściennym Przekrój BPA MCC4 G (zob. str. 50) Nakładka maskująca do konstrukcji Silhouette ze szczeliną 6mm Profil przycięty i oparty na profilu schodkowym BPT 1508 HB (zob. str.44) Profil z serii Axiom Profiles (dostępne wysokości: 50, 100, 112, 150, 200mm) Profil Silhouette XL 2 BPA 339 G (zob. str. 8) Uniwersalny łącznik do profilu T Obciążenia konstrukcji Silhouette 15mm Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Silhouette (BP ) przy podanych ciężarach płyt i rozstawie profili głównych. Ciężar płyty 2,5 kg/m2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m 2 `Profil poprzeczny 1200 mm XL 2 BP G Rozstaw profili głównych Profil poprzeczny 600 mm XL 2 BP G ) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 15

18 Konstrukcja dekoracyjna INTERLUDE 15 XL 2 Konstrukcja widoczna 15mm (wymiar nominalny). Interlude 15 XL 2 to dekoracyjny system zawieszenia umożliwiający tworzenie kreatywnych rozwiązań, a jednocześnie pozwalający na szybki i łatwy montaż. Profil główny Interlude 15 (łączenie bypass) Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP G ,00 29,90 12 Interlude 15 XL 2 (łączenie na zatrzask) BP G ,00 30,30 42 BP G ,00 15,00 84 BP G ,00 15,00 84 Rysunki profili Profil główny Interlude 15 Długość x Profile poprzeczne Interlude 15 XL 2 Długość Profile poprzeczne Interlude 15 XL / 300 Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

19 INTERLUDE 15 XL 2 Konstrukcja dekoracyjna Interlude 15 XL 2 Unikalny wzór, dzięki dwóm szczelinom na bokach i wyeksponowaniu środkowej części profilu. Możliwość instalacji profili poprzecznych w dowolnym miejscu profilu głównego. Rozwiązania przyścienne Profile Interlude XL 2 mogą być łatwo ucięte nożycami w 3 prostych krokach: Przekrój Profil przycięty i oparty na kątowniku przyściennym 1. Przetnij pionowo główkę i ramię profilu Przekrój Mocowanie ścianek działowych Profil przycięty i oparty na profilu schodkowym BPT 1508 HB (zob. str. 44) 2. Natnij stopkę profilu z dwóch stron ramienia 3. Odegnij i przełam profil wzdłuż wykonanego nacięcia BP UPC AG (zob. str. 52) Uniwersalny klips do mocowania ścianek działowych. Mocowany do konstrukcji nośnej sufitu, umożliwia montaż prowadnic do ścianek działowych, stosowany zarówno dla systemów 24mm jak i 15mm. Obciążenia konstrukcji Interlude 15mm Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Interlude (BP ) przy podanych ciężarach płyt i rozstawie profili głównych. Ciężar płyty 2,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m 2 Profil poprzeczny 1200 mm XL 2 BP Rozstaw profili głównych Profil poprzeczny 600 mm XL 2 BP ) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 17

20 Zastosowania standardowe PRELUDE 15 Konstrukcja widoczna 15mm (wymiar nominalny). Uniwersalny profil główny 15mm Peakform z zamkiem Superlock (łączenie główek rusztu) Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP A ,00 22,50 32 BP A ,00 23,20 32 BP A ,50 21,20 32 Prelude 15 XL 2 profil poprzeczny (łączenie na zatrzask, zatrzaski naprzeciwległych profili poprzecznych mijają się) Profile poprzeczne ze szczelinami montażowymi BP B ,00 20,70 72 BP A ,00 21,55 72 BP * ,00 17,25 72 Profile poprzeczne bez szczelin montażowych BP B ,00 10, BP A ,50 10, BP * ,00 8, Prelude 15 TL profil poprzeczny (łączenie na zaczep "na styk") Profile poprzeczne ze szczelinami montażowymi BP A ,00 35,80 20 BP A ,00 14,00 20 BP ,00 26,00 72 BP B ,00 21,55 72 BP A ,00 20,70 72 Profile poprzeczne bez szczelin montażowych BP ,50 13, BP B ,50 10, BP A ,00 10, BP , ,50 12, BP A ,00 11, Rysunki profili Uniwersalny profil główny 15 Długość , ,25 21 x 156,25 156,25 78, x , x ,5 Profile poprzeczne Prelude 15 XL 2 Profile poprzeczne Prelude 15 TL Długość ,5 2 x 312,5 312, x x Profile poprzeczne Prelude 15 XL 2 Długość x x ,5 2 x 337,5 337, ,5 2 x 312,5 312, x Profile poprzeczne Prelude 15 TL 625 / 600 / / 625 / 600 / 312,5 / 300 Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Mosiądz (BS), Chrom (CE), Biały RAL 9010 (WR). * Produkt w kolorze białym RAL 9010 (WR) dostępny na życzenie. Łączniki naprzeciwległych profili poprzecznych umieszcza się w szczelinie montażowej profilu głównego na prawo od siebie, co po zamontowaniu profili zapewnia ich ułożenie w jednej linii. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

21 PRELUDE 15 Zastosowania standardowe Rysunek systemu (moduł 600 x 600) Standardowy montaż płyt z krawędzią Board lub Tegular na konstrukcji widocznej 24mm lub z krawędzią MicroLook na konstrukcji widocznej 15mm. maks. *Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych) Ilości elementów potrzebnych do montażu 1m 2 sufitu (bez odpadów) 6 Płyty Profile główne Wieszaki w 1 Profil główny 2 Profil poprzeczny 3 Profil poprzeczny 4 Wieszak 7 Klips w rozstawie co rozstawie co 1200mm 600mm uniwersalny 600 x 600mm 2,78 szt. 1200mm 600mm 1200mm 1200mm 0,84 mb 1,67 mb 1,67 mb 0,84 mb 1,67 mb 0,70 szt. 1,40 szt. 5,56 szt. 5,56 szt x 600mm 1,39 szt. 1200mm 600mm 1200mm 1200mm 0,84 mb 1,67 mb 1,67 mb 0,84 mb 0,70 szt. 1,40 szt. 5,56 szt. 5,56 szt. 5 Profil przyścienny około 0,70 mb/m 2 Tabela zawiera wartości przybliżone Obciążenia konstrukcji Prelude 15mm Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Peakform (BP A) przy podanych ciężarach płyt i rozstawie profili głównych. Rozstaw profili głównych Ciężar płyty Profil poprzeczny 1200mm TL BP A Profil poprzeczny 600mm TL BP A Profil poprzeczny 1200 mm XL 2 BP B Profil poprzeczny 600 mm XL 2 BP B 2,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m ) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 19

22 Zastosowania standardowe PRELUDE 24 XL 2 Konstrukcja widoczna 24mm (wymiar nominalny). Uniwersalny profil główny 24mm Peakform z zamkiem Superlock (łączenie główek rusztu) Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP A ,00 21,00 30 BP B ,00 22,00 30 BP A ,50 20,00 30 BP ,00 17,50 30 Prelude 24 XL 2 profil poprzeczny (łączenie na zatrzask, zatrzaski naprzeciwległych profili poprzecznych mijają się) BP B ,00 18,20 72 BP B ,00 19,00 72 BP * ,00 15,10 42 BP A ,00 17,00 20 BP G ,00 9,20 96 BP G 312, ,50 9,60 96 BP A ,00 8, BP A ,50 8, BP * ,00 6,80 84 Rysunki profili Uniwersalny profil główny 24 Długość , ,25 21 x 156,25 156,25 78, x , x , x Profile poprzeczne Prelude 24 XL 2 Długość x ,5 2 x 312,5 312, x x Profile poprzeczne Prelude 24 XL / 600 / 500 / 312,50 / 300 Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Chrom (CE), Biały RAL 9010 (WR). * Produkt w kolorze białym RAL 9010 (WR) dostępny na życzenie. Łączniki naprzeciwległych profili poprzecznych umieszcza się w szczelinie montażowej profilu głównego na prawo od siebie, co po zamontowaniu profili zapewnia ich ułożenie w jednej linii. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

23 PRELUDE 24 XL 2 Zastosowania standardowe Rysunek systemu (moduł 1200 x 600) Standardowy montaż płyt z krawędzią Board lub Tegular na konstrukcji widocznej 24mm (moduł 600 x 600mm zob. str. 19) maks. *Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych) Ilości elementów potrzebnych do montażu 1m 2 sufitu (bez odpadów) 6 Płyty Profile główne Wieszaki w 1 Profil główny 2 Profil poprzeczny 3 Profil poprzeczny 4 Wieszak 7 Klips w rozstawie co rozstawie co 1200mm 600mm uniwersalny 1200 x 600mm 1,39 szt. 1200mm 600mm 1200mm 1200mm 0,84 mb 1,67 mb 1,67 mb 0,84 mb 0,70 szt. 1,40 szt. 5,56 szt. 5,56 szt. 600 x 600mm 2,78 szt. 1200mm 600mm 1200mm 1200mm 0,84 mb 1,67 mb 1,67 mb 0,84 mb 1,67 mb 0,70 szt. 1,40 szt. 5,56 szt. 5,56 szt. 5 Profil przyścienny około 0,70 mb/m 2 Tabela zawiera wartości przybliżone Obciążenia konstrukcji Prelude 24mm Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Peakform (BP A) przy podanych ciężarach płyt i rozstawie profili głównych. Ciężar płyty 2,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m 2 Profil poprzeczny 1800mm XL 2 BP A Rozstaw profili głównych Profil poprzeczny 1200mm XL 2 BP B Profil poprzeczny 600mm XL 2 BP A ) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 21

24 Zastosowania standardowe PRELUDE 24 TLX Konstrukcja widoczna 24mm (wymiar nominalny). Uniwersalny profil główny 24mm Peakform z zamkiem Superlock (łączenie główek rusztu) Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP A ,00 21,00 30 BP B ,00 22,00 30 BP A ,50 20,00 30 BP ,00 17,50 30 Prelude 24 TLX profil poprzeczny (łączenie na zaczep "na styk") Profile poprzeczne ze szczelinami montażowymi BP ,00 24,90 20 BP ,00 18,91 72 BP * ,00 18,15 72 BP ,00 19,40 72 BP ,00 9, BP ,25 17,84 20 BP ,00 17,13 20 BP ,72 16,46 20 BP ,00 14,50 20 BP ,00 16,40 72 Profile poprzeczne bez szczelin montażowych BP ,00 13,61 72 BP ,50 13, BP ,50 9, BP * ,00 9, BP ,00 9,70 80 BP ,50 8, BP ,00 8, Rysunki profili Uniwersalny profil główny 24 Długość , ,25 21 x 156,25 156,25 78, x , x , x Profile poprzeczne Prelude 24 TLX Profile poprzeczne Prelude 24 TLX 625/600/500/675/900 Długość x x , x ,5 2 x 337,5 337, x ,5 2 x 312, x x Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Chrom (CE), Biały RAL 9010 (WR), Mosiądz (BS). * Produkt dostępny na życzenie także w następujących kolorach: Czarny (NG), Brązowy (MR), Beżowy (BJ), SG (RAL 9006). Łączniki naprzeciwległych profili poprzecznych umieszcza się w szczelinie montażowej profilu głównego na prawo od siebie, co po zamontowaniu profili zapewnia ich ułożenie w jednej linii. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

25 PRELUDE 24 TLX Zastosowania standardowe Rysunek systemu (moduł 1200 x 600) Standardowy montaż płyt z krawędzią Board lub Tegular na konstrukcji widocznej 24mm (moduł 600 x 600mm zob. str. 19) maks. *Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych) Ilości elementów potrzebnych do montażu 1m 2 sufitu (bez odpadów) 6 Płyty Profile główne Wieszaki w 1 Profil główny 2 Profil poprzeczny 3 Profil poprzeczny 4 Wieszak 7 Klips w rozstawie co rozstawie co 1200mm 600mm uniwersalny 1200 x 600mm 1,39 szt. 1200mm 600mm 1200mm 1200mm 0,84 mb 1,67 mb 1,67 mb 0,84 mb 0,70 szt. 1,40 szt. 5,56 szt. 5,56 szt. 600 x 600mm 2,78 szt. 1200mm 600mm 1200mm 1200mm 0,84 mb 1,67 mb 1,67 mb 0,84 mb 1,67 mb 0,70 szt. 1,40 szt. 5,56 szt. 5,56 szt. 5 Profil przyścienny około 0,70 mb/m 2 Tabela zawiera wartości przybliżone Obciążenia konstrukcji Prelude 24mm Ciężar płyty 2,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m 2 Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Peakform (BP A) przy podanych ciężarach płyt i rozstawie profili głównych. Profil poprzeczny 1800mm TLX BP Rozstaw profili głównych Profil poprzeczny 1200mm TLX BP Profil poprzeczny 600mm TLX BP ) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 23

26 Zastosowania standardowe PRELUDE SIXTY 2 Konstrukcja widoczna 24mm (wymiar nominalny). Profil główny z podwójną główka Peakform wymagający mniejszej liczby punktów podwieszenia, kompatybilny z profilami poprzecznymi 24 XL 2 oraz TLX. Uniwersalny profil główny Prelude Sixty 2 Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP G , BP G , BP G , Uniwersalny profil główny Prelude Sixty 2 Długość ,25 11 x 312,5 156, x ,75 9 x Prelude 24 TLX profil poprzeczny (łączenie na zaczep "na styk") Poprzeczki ze szczelinami BP ,00 24,90 20 BP ,00 18,91 72 BP * ,00 18,15 72 BP ,00 9, BP ,25 17,84 20 BP ,00 17,13 20 Poprzeczki bez szczelin BP ,50 13, BP ,50 9, BP ** ,00 9, BP ,50 8, BP ,00 8, Prelude 24 XL2 profil poprzeczny (łączenie na zatrzask, zatrzaski naprzeciwległych profili poprzecznych mijają się) Poprzeczki ze szczelinami BP B ,00 18,20 72 BP B ,00 19,00 72 BP A ,00 17,00 20 Poprzeczki bez szczelin BP A ,00 8, BP A ,50 8, * Także dostępne w kolorze RAL 9010 (WR). ** Dostępne także w kolorze czarnym (NG), brązowym (MR) beżowym (BJ) oraz srebrnym (RAL 9006). Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Chrom (CE), Biały RAL 9010 (WR), Mosiądz (BS). Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

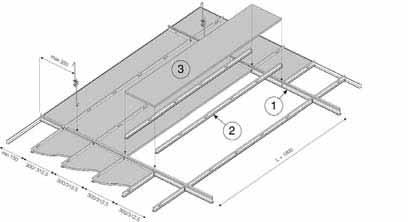

27 PRELUDE SIXTY 2 Zastosowania standardowe Rysunek systemu (moduł 1800 x 300mm) Standardowy montaż płyt z krawędzią Board lub Tegular na konstrukcji widocznej 24mm maks. Ilości elementów potrzebnych do montażu 1m 2 sufitu (bez odpadów) Profile główne 3 Płyty w rozstawie co 1 Profil główny 2 Profil poprzeczny 1800mm 2 Profil poprzeczny 1200mm 2 Profil poprzeczny 600mm 1800 x mm 0,56 lm 3,34 lm 600 x mm 0,56 lm 1,67 lm 1,12 lm 600 x mm 0,84 lm 1,67 lm 0,84 lm 600 x mm 1,67 lm 1,67 lm 1200 x mm 0,84 lm 1,67 lm 1200 x mm 1,67 lm 0,84 lm Tabela zawiera wartości przybliżone Akcesoria Nr ref. Opis produktu Wymiary Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) kg na palecie BP A401G Górny klips łączący do Prelude Sixty (wchodzi w skład kartonu) BPA WDN23 G Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych) Obciążenia konstrukcji Prelude Sixty 2 Ciężar płytyt 2,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m 2 Rozstaw profili głównych Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. Profil poprzeczny 1800mm TLX BP133432/BP313431A Profil poprzeczny 1200mm TLX BP133031/BP313051B Profil poprzeczny 600mm TLX BP132031/BP312021A Podana tabela pokazuje maksymalną dopuszczalną odległość (w milimetrach) medzy wieszakami montowanymi wzdłuz profilu głównego Prelude Sixty 2 (BP G) przy podanych ciężarach płyt i rozstawie profili głównych. 1) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. 25

28 Zastosowania standardowe PRELUDE 35 Widoczny system zawieszenia 35mm (wymiar nominalny). System Prelude 35 jest dostępny w 3 wariantach białym, galwanizowanym oraz karbowanym, zalecanym do płyty gipsowokartonowej. Profil główny Prelude 35 (łączenie główek rusztu) Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie 35mm 38mm Biały BP A ,80 26,10 28 BP A ,36 25,50 28 Galwanizowany BP UP ,80 26,10 28 BP UP ,36 25,50 28 Karbowany do płyty gk BP KD ,80 26,10 28 BP KD ,36 25,50 28 Profil poprzeczny 35 TL (łączenie na zaczep) 38mm Biały BP A ,00 24,50 66 BP A ,00 24, mm Galwanizowany BP UP ,00 24,50 66 BP UP ,00 24,50 55 Karbowany do płyty gk BP KD ,00 25,80 66 BP KD ,00 25,80 55 Rysunki profili Profil główny 35 Długość x x Profil poprzeczny 35 TL Długość Uwaga: na życzenie dostępne są profile poprzeczne o następujących długościach: 1800, 1320, 900, 750, 660 oraz 600mm. Łączniki naprzeciwległych profili poprzecznych umieszcza się w szczelinie montażowej profilu głównego na prawo od siebie, co po zamontowaniu profili zapewnia ich ułożenie w jednej linii. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

29 PRELUDE 35 Zastosowania standardowe Rysunek systemu (moduł 1200 x 600mm) Standardowy montaż płyt z krawędzią Board lub Tegular na konstrukcji widocznej 35mm maks. Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych) Ilości elementów potrzebnych do montażu 1m 2 sufitu (bez odpadów) 6 Płyty Profile główne Wieszaki w 1 Profil główny 2 Profil poprzeczny 3 Profil poprzeczny 4 Wieszak 7 Klips w rozstawie co rozstawie co 1200mm 600mm 1200 x 600mm 1,39 szt. 1200mm 1200mm 0,84 mb 1,67 mb 0,7 szt. 5,56 szt. 5 Profil przyścienny około 0,70 mb/m 2 Tabela zawiera wartości przybliżone Obciążenia konstrukcji Prelude 35mm Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż profilu głównego Prelude 35 (BP A) przy podanych ciężarach płyt i rozstawie profili głównych. Rozstaw profili głównych Ciężar płyty Profil poprzeczny Profil poprzeczny 1200mm TL 600mm TL BP A BP ,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m ) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 27

30 Zastosowania standardowe BANDRASTER Profile Bandraster. Bandraster to system zawieszenia oferujący pełną gamę szerokości, kompatybilny z profilami poprzecznymi Prelude 24 TLX/TL 2. System Bandraster 36mm Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie 12mm 150 / 125 / 100 / 75 / 50mm Szczeliny (1) co 300 mm BP A ,80 24,00 28 BP A ,80 27,70 20 BP A ,80 38,30 12 BP ,40 21,20 20 Szczeliny (1) co 312,50 mm BP 36 B ,00 32,60 16 Szczeliny (1) co 100 mm BP ,80 24,00 28 BP ,80 27,70 20 BP * ,80 31,40 16 BP ,80 38,30 12 BP ,40 21,20 20 Bez szczelin (2) BP A ,80 24,00 28 BP A ,80 27,70 20 BP A ,80 31,40 16 BP A ,80 38,30 12 BP ,40 21,20 20 (1) Kompatybilny ze wszystkimi rodzajami krawędzi, także Orcal planks (SE, TE8, TE16, TE30) oraz płyty długie typu planks z krawędzią SL2 (dla tych płyt nie są wymagane szczeliny). (2) Kompatybilny tylko z płytami długimi Orcal planks (SE, TE8. TE16, TE30) oraz płytami długimi typu planks z krawędzią SL2 (nie z krawędzią Tegular lub Microlook). Akcesoria do systemu Bandraster Nr ref. Opis produktu Wymiar Zawartość kartonu Ciężar kartonu szerokość (mm) szt. kg BPA Wieszak do pręta gwintowanego ,20 BPA ,50 BPA ,80 BPA G Wieszak noniuszowy ,80 BPA G ,10 BPA G ,00 BPA G ,50 BPA G ,50 BPA G Łącznik wzdłużny ,00 BPA G ,30 BPA G ,00 BPA G ,00 BPA G ,50 BPA G Łącznik poprzeczny ,80 BPA G ,10 BPA G ,00 BPA G ,50 BPA G ,50 BPA G Łącznik przyścienny ,80 BPA G ,10 BPA G ,00 BPA G ,50 BPA G ,50 * Produkt w kolorze białym RAL 9010 (WR) dostępny na życzenie. Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie BPA G Łącznik krzyżowy ,70 BPA G ,70 BPA G ,70

31 BANDRASTER Zastosowania standardowe Rysunek systemu System Bandraster jest kompatybilny z profilami poprzecznymi typu 24 XL 2 i 24 TLX; Na specjalne życzenie profile poprzeczne Prelude 15 TL mogą być wykonane jako kompatybilne z systemem Bandraster; Istnieje możliwość wykonania szczelin w dowolnym rozstawie; minimalny rozstaw szczelin: 50mm; Maksymalna długość profilu Bandraster wynosi 6000mm. Górna część noniusza BPA H (zob. str. 48) Zapinka do połączenia części noniusza (BPA G zob. str. 48) (Zalecane jest zastosowanie 2 zapinek do połączenia części górnej noniusza z dolną) Łącznik wzdłużny Wieszak noniuszowy Wieszak do pręta gwintowanego Łącznik poprzeczny Łącznik krzyżowy Łącznik przyścienny Pręt gwintowany BPA 1829 G (zob. str. 47) Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 29

32 Zastosowania standardowe SYSTEM Z Konstrukcja częściowo ukryta i konstrukcja ukryta. System Z, stosowany jako konstrukcja korytarzowa, tworząc jednorodną powierzchnię sufitu nadaje mu elegancki wygląd. Konstrukcja częściowo ukryta kompatybilna z SL2 i K2C2 Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu długość(mm) szt. mb kg BP CZ H Profil Z (wysoki) 32mm ,00 9,40 BP CZ H Profil Z (wysoki) 32mm ,00 11,30 BP CZ H Profil Z (wysoki) 70mm ,00 13,40 BP CA5740 G Podwójny profil Z ,00 24,00 BP CA 5733 A Listwa dystansowa 600/ ,25 7,00 BP CA 5734 Listwa dystansowa 1200/ ,50 14,00 Konstrukcja częściowo ukryta kompatybilna z K4C4 BP CZ 3600 H Profil Z ,00 22,70 BP CZ 3600 H BP CA 21 G BP CA 21 G Łącznik do profilu Z ,00 BP CC 4000 G BP CC 4000 G Profil główny C 13 x 38mm ,00 26,50 BP C 3000 G Profil główny C 19 x 38mm ,00 23,80 BP CA 120 G BP CA 120 G Klips łączący 100 0,50 Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

33 SYSTEM Z Zastosowania standardowe Konstrukcja częściowo ukryta kompatybilna z K4C4 (ciag dalszy) Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu długość(mm) szt. mb kg BP CA 97 G Klamra do profilu C 100 1,70 BP CC 4000 G BP CT600 G Profil usztywniający ,50 BP CA 5730 G Listwa usztywniająca 200 3,85 Rysunek systemu Konstrukcja częściowo ukryta do płyt o krawędziach SL2/K2C2 Montaż w korytarzu SL2 K2C2 Ilości elementów potrzebnych do montażu 1m 2 sufitu (bez odpadów) 3 Wymiar płyty plank Listwy wspierające w rozstawie co 1 Profil Z BP CZ H Profil Z BP CZ H Profil Z BP CZ H 1500 x 300 / 312,5mm 1800 x 300 / 312,5mm 2000 x 300 / 312,5mm 2500 x 300 / 312,5mm 300 / 312,5mm 300 / 312,5mm 300 / 312,5mm 300 / 312,5mm 3,33 / 3,20 mb 3,33 / 3,20 mb 3,33 / 3,20 mb 3,33 / 3,20 mb 2 Ilość profilu przyściennego zależy od wymiarów pomieszczenia (średnio 1,0 mb/m2 ) Jeżeli korytarz ma szerokość większą niż 1,80 m zaleca się zastosowanie kątowników przyściennych z grubszej blachy (BPT 2121 HG zob. str. 42) Tabela zawiera wartości przybliżone Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 31

34 Korytarz PRELUDE SIXTY 2 Widoczny system konstrukcji 24 mm. Profil główny z podwójną główka Peakform wymagający mniejszej liczby punktów podwieszenia, kompatybilny z profilami poprzecznymi 24 XL 2 oraz TLX. Uniwersalny profil główny Prelude Sixty 2 Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP G , BP G , BP G , System Prelude Sixty 2 jest zaprojektowany do korytarzy, z uzyciem lub bez profili poprzecznych, tam gdzie szerokosc korytarza nie przekracza 3750mm. Profil glówny jest kompatybilny z profilami poprzecznymi 24TLX oraz XL 2 (patrz str. 24)" Prelude 24 TLX profil poprzeczny (łączenie na zaczep "na styk") Poprzeczki ze szczelinami BP ,00 24,90 20 BP ,00 18,91 72 BP * ,00 18,15 72 BP ,00 9, BP ,25 17,84 20 BP ,00 17,13 20 Poprzeczki bez szczelin BP ,50 13, BP ,50 9, BP ** ,00 9, BP ,50 8, BP ,00 8, Prelude 24 XL2 profil poprzeczny (łączenie na zatrzask, zatrzaski naprzeciwległych profili poprzecznych mijają się) Poprzeczki ze szczelinami BP B ,00 18,20 72 BP B ,00 19,00 72 BP A ,00 17,00 20 Poprzeczki bez szczelin BP A ,00 8, BP A ,50 8, * Dostępne także w kolorze RAL 9010 (WR). ** Dostępne także w kolorze czarnym (NG), brązowym (MR) beżowym (BJ) oraz srebrnym (RAL 9006). Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Chrom (CE), Biały RAL 9010 (WR), Mosiądz (BS). Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

35 PRELUDE SIXTY 2 Korytarz Rysunek systemu Płyty długie planks Wieszak schodkowy do profili T Kątownik przyścienny Akcesoria Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu długość(mm) wysokość(mm) szt. (kg) BP AWDN23 G Wieszak schodkowy do profili T (rozwiązanie do systemów korytarzowych Obciążenia konstrukcji Rozpiętość w mm obciążenie konstrukcji w kg/m 2 Odstęp (mm) Prelude Sixty ucięty zamek , Aby otrzymać jednorodne obciążenie w kg/m2, należy podzielić wartości w powyższej tabeli przez odległość pomiędzy profilami (rozstaw). 1) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500, lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia. 6) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. 33

36 Zastosowania specjalne KONSTRUKCJA NOŚNA CLEAN ROOM DO POMIESZCZEŃ CZYSTYCH Widoczny system zawieszenia 24mm (wymiar nominalny). Kompletne rozwiązanie: aluminiowa konstrukcja odporna na korozję, a jednocześnie optymalne rozwiązanie do pomieszczeń w których występuje pole magnetyczne. System odpowiedni do zastosowań w pomieszczeniach, w których wymagana jest czystość klasy ISO 4, zgodnie z normą PEEN Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych Profil główny 24 Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BPEA Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych Profile poprzeczne 24 + profil przyścienny BPEA BPEA BPEA Akcesoria BP CHDC Klips dociskowy odpowiedni do pomieszczeń w których występuje pole magnetyczne BPA 425 G Klips dostępu Rysunki profili Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych Profil główny Długość Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych Profil poprzeczny Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych Profil poprzeczny Długość Długość Obciążenia konstrukcji Rozstaw profili głównych Ciężar płyty 1200 mm 600 mm BPEA BPEA ,5 kg/m 2 3,0 kg/m 2 3,5 kg/m 2 4,0 kg/m 2 5,0 kg/m 2 5,5 kg/m 2 6,0 kg/m 2 7,0 kg/m 2 8,5 kg/m 2 10,5 kg/m 2 13,0 kg/m Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie 44. Konstrukcja nośna CLEAN ROOM do pomieszczeń czystych 24mm Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż antykorozyjnego profilu głównegu (BPEA ) przy podanych ciężarach płyt i rozstawie profili głównych. 1) Moment zginający lub ugięcia mogą wpłynąć na wartości wynikające z podanej tabeli. Dane dla innych dopuszczalnych wartości ugięcia (L/300, L/360, L/400) znajdują się w tabeli na stronie 54. 2) Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PNEN ) Obliczenia przeprowadzono dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (Lodległość pomiędzy punktami podparcia). 4) Nie jest dozwolone stosowanie jakichkolwiek dodatkowych obciążeń, takich jak lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne. 5) Nie jest dozwolone stosowanie dodatkowych wkładów z wełny mineralnej lub szklanej, na przykład w celu poprawy właściwości akustycznych, ogniowych bądź cieplnych sufitu, chyba, że ich całkowity ciężar zostanie uprzednio określony i dodany do ciężaru płyty, w celu określenia właściwej grupy obciążenia oraz maksymalnego rozstawu wieszaków. 6) W przypadku zastosowania płyt Mylar bądź Bioguard w pomieszczeniach o dużej wilgotności, zaleca się zastosowanie antykorozyjnych profili głównych montowanych co 600mm, oraz wieszaków w rozstawie maksymalnie co 1200mm. 7) W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie. 34

37 KONSTRUKCJA NOŚNA CLEAN ROOM DO POMIESZCZEŃ CZYSTYCH Konstrukcja antykorozyjna widoczna 24mm (wymiar nominalny) Kompozyty stalowe maksymalna odporność na korozję Antykorozyjność konstrukcji nośnej na poziomie 700 godzin w teście mgły solnej, zgodnie z normą EN ISO 9227 Zastosowania specjalne Uniwersalny profil główny 24mm antykorozyjny z zamkiem Superlock Nr ref. Wymiary Zawartość kartonu Ciężar kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb kg na palecie BP ,00 24,80 30 BP ,00 25,70 30 Profile poprzeczne Prelude TLX 24 antykorozyjne (Łączenie na zatrzask) BP ,00 18,20 72 BP ,00 18,90 72 BP ,00 9, BP ,50 9, Rysunki profili Profil główny Prelude 24mm antykorozyjny z zamkiem Superlock Długość , ,25 21 x 156,25 156,25 78, x Profile poprzeczne Prelude TLX 24mm antykorozyjne Profile poprzeczne Prelude TLX 24mm antykorozyjne Długość ,5 2 x 312,5 312,5 600/ 625 Rozwiązania przyścienne Nr ref. Opis produktu Wymiary Zawartość kartonu Liczba kartonów długość(mm) wysokość(mm) szt. mb na palecie BPT 1924 LB Antykorozyjny kątownik przyścienny Akcesoria Odporność na korozję 700 godzin (badanie w rozpylonej solance) BPA WDNCR 20 H Wieszak do pręta gwintowanego BPA CR1827 G Nakrętka do pręta gwintowanego BPA CR827 G Wieszak 1700mm z haczykiem BPA CR12 G Sprężyna podwójna BPA CR1829 G Pręt gwintowany śred. 6mm BPA CR7890 G Uniwersalna klamra dociskowa BPA CR11 G Drut z haczykiem BPT 1924 LB Antykorozyjny kątownik montażowy Obciążenia konstrukcji (prosimy o zapoznanie się ze opisem dla Prelude 24 TLX na stronie 23) Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 35

38 Specjalne zastosowania SYSTEM SAMONOŚNY LONGSPAN System Longspan został zaprojektowany jako podkonstrukcja do zastosowania pod belkami lub między ścianami. Umożliwia to instalację profili głównych z mniejszą ilością punktów podwieszenia. Profile główne Nr. ref. Wymiary Zawartość kartonu Ciężar kartonu Ilość kartonów długość [mm] wysokość [mm] szt mb kg na palecie 54mm 85mm 120mm BP LP 546 H ,00 18,40 10 BP LP 856 H ,00 25,10 10 BP LP 120 H ,50 63, mm 40mm 40mm Akcesoria Nr. ref. Opis produktu Wysokość Zawartość kartonu Ilość kartonów mm szt. na palecie BP A4510 H Wieszak do profilu T 50 2,00 h BPA B11067 H Klamra trzymająca ,10 BPA B11065 H ,60 BPA B11064 H ,30 BPA M4538 H Łącznik przyścienny ,30 BPA M4534 H ,20 BPA M4529 H ,90 BPA R4537 H Łącznik wzdłużny ,90 BPA R4533 H ,20 BPA R4528 H ,00 BP CC 4000 G Profil główny C 13 x 38mm ,50 BP C 3000 G Profil główny C 19 x 38mm ,80 Wszystkie wymiary są nominalne i podane w milimetrach. 36

39 SYSTEM SAMONOŚNY LONGSPAN Specjalne zastosowania Rysunek systemu BP AR Łącznik wzdłużny BP AM Łącznik przyścienny Belka stalowa BPCA 120G Klips łączący 1200 BPCC 4000G Profil główny C (ściągi) Belka stalowa BP A4510 Wieszak do profilu T 1200 BP LP... Profil główny BP AB Klamra trzymająca Obciążenia konstrukcji (System Longspan) Rozstaw 1,20 m 1 ściąg 2 ściągi Odległość między wieszakami (m) 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,50 5, ,50 Nr. Ref: BP LP 546 H kg/m BP LP 856 H kg/m BP LP 120 H kg/m Uwaga: Obciżenie rozłożone równomiernie kg/mb. Podane obciążenie w kg/mb dla ugięcia L/300. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 37

40 Konstrukcje do płyt metalowych SYSTEM ORCAL 1800 Konstrukcja ukryta i konstrukcja częściowo ukryta. Do płyt Clipin z fazą 5mm. Do płyt Clipin z fazą 5mm Nr ref. Opis produktu Wymiary Liczba sztuk Ciężar kartonu (mm) kg BP C1801 G Profil zaciskowy BP C1802 G Profil zaciskowy ,60 zakańczający BP C3000 G Profil główny ,80 BP C7140 Łącznik wzdłużny do ,00 profilu głównego BP C1805 G Łącznik wzdłużny do ,15 profilu zaciskowego BP C2090 Łącznik krzyżowy , BP C1775 A Klips zabezpieczający* do profilu zaciskowego UK* *Klips ten może być stosowany wyłącznie z płytami, które zostały zamówione w wersji "maksimum bezpieczeństwa" z otworami. Systemy zawieszenia Kątownik montażowy 19mm x 19mm BPA 952 G Pręt gwintowany M6 BPA 1829 G Wkręt samogwintujący (opcjonalny) Nakrętka M6 do pręta gwintowanego BPA 1827 G Klamra obejmująca do profilu C BPCA 97 G Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

41 SYSTEM ORCAL 1800 Konstrukcje do płyt metalowych Rysunek systemu (moduł 600 x 600mm) Poniższa tabela zawiera przybliżone ilości elementów systemu zawieszenia wymagane dla stworzenia 100m 2 sufitu podwieszanego przy wykorzystaniu modułu 600 x 600mm. Nie wzięto pod uwagę odpadów. W zależności od rzeczywistego kształtu pomieszczenia konieczne może być użycie innej ilości elementów systemu nośnego. Rys. nr Numer ref. / Ilość potrzebna do nazwa elementu stworzenia 100m 2 sufitu 1 BPC3000 G 67 lm 2 BPC1801 G 167 lm 3 Płyty Clipin z fazą 5mm 278 szt. Rozstaw wieszaków = a Rozstaw profili głównych = b Szerokość Długość płyty = dystans pomiędzy profilami zaciskowymi BPC 2090 klamra obejmująca profil główny i, jeżeli to konieczne, zabezpieczona za pomocą wkrętu samogwintującego lub nitu zrywalnego. Obciążenia konstrukcji Zalecane wymiary i maksymalne obciążenia a b kg/m 2 uwagi Wyłącznie płyty oraz izolacja akustyczna / termiczna Jeżeli występują dodatkowe obciążenia, np. urządzenia serwisowe Dla wszystkich zewnętrznych miejsc zastosowań Aby uzyskać informacje na temat innych konfiguracji konstrukcji, prosimy o kontakt z biurem firmy Armstrong w Warszawie. Płyty Orcal mogą służyć do bezpośredniego oparcia na nich dodatkowych, ograniczonych obciążeń, pochodzących na przykład on niewielkich urządzeń serwisowych. Maksymalne całkowite równomiernie rozłożone obciążenie statyczne, które może działać na tył płyty o wymiarach 600 x 600mm nie powinno przekraczać 3kg. Zaleca się wykorzystanie płyty wsporczej do rozprowadzenia obciążenia oraz minimalizacji odkształcenia lica płyt. Obciążenia większe niż 3kg powinny być niezależnie podwieszone, lub wsparte na profilach głównych. Maksymalne obciążenie przeniesione na konstrukcję nośną sufitu podwieszanego nie powinno przekraczać 10kg/m 2. Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 39

42 Konstrukcje do płyt metalowych SYSTEM ORCAL 3000 Konstrukcja ukryta. Do płyt Clipin z fazą 3mm. Do płyt Clipin z fazą 5mm Metoda 1 Metoda 2 1 Nr ref. Opis produktu Wymiary Liczba sztuk Ciężar kartonu (mm) kg BPM Profil U ,00 2 BPM Klamra zaciskowa do pręta 100 2,20 gwintowanego 6mm 3 BPM Łącznik do profilu U 100 4,70 4 BPM Uniwersalna klamra przyścienna 100 3,90 5 BPM Klips łączący 100 0,30 BPM Połówkowy profil zaciskowy A 10 21, BPM Profil A , BPM Łącznik do profilu A 100 0,70 8 BPM G Łącznik profilu U z profilem A 100 0,60 9 BPM Klamra zabezpieczająca 100 0,30 14 BPM Klips do płyt uchylnych 100 2,40 10 BPM Klamra zabezpieczająca do płyt uchylnych 100 0, BPM Przyrząd do wyjmowania płyt Clipin 1 12 BPC 1502 G Łącznik krzyżowy, wersja ,00 kontynentalna 13 BPC 3000 G Profil główny ,80 Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

43 SYSTEM ORCAL 3000 Konstrukcje do płyt metalowych Rysunek systemu (moduł 600 x 600mm) Metoda 1 Metoda 2 Moduł 600 x 600mm Wymiar A 600mm Wymiar B 1500mm* Wymiar C 1200mm* C *Zalecana konfiguracja systemu zawieszenia. Maksymalna odległość pomiędzy ścianą pomieszczenia a pierwszym wieszakiem nie powinna przekraczać 400mm Sztywny wieszak 13 B A Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 41

44 Konstrukcje do płyt metalowych SYSTEM ORCAL 3000 Konstrukcja widoczna 100mm (wymiar nominalny). Do płyt Fastrak Nr ref. Opis produktu Wymiary Liczba sztuk Ciężar kartonu (mm) kg BPM Profil U ,00 BPM Klamra zaciskowa do pręta 100 2,20 gwintowanego 6mm BPM Łącznik do profilu U 100 4,70 BPM Uniwersalna klamra przyścienna 100 3,90 BPM Klips łączący 100 0,30 BPM Profil C RAL 9010 szerokość 100mm ,80 BPM Łącznik krzyżowy do profilu C 100 BPM Łącznik do profilu C / klamry 10 0,80 j przyścienne BPM Łącznik do profilu C 10 8,00 System zawieszenia Uszczelka 3mm (opcjonalna) Długość Wszystkie wymiary są nominalne i podane w milimetrach. Opis detali przyściennych, wieszaków i akcesoriów znajdą Państwo na stronie

45 SYSTEM ORCAL 3000 Konstrukcje do płyt metalowych Rysunek systemu Rys. nr Numer ref. / nazwa elementu 1 BPM Profil przyścienny 2 BPM Profil U 3 BPM Łącznik do profilu U 4 BPM Klips łączący 5 BPM Klamra obejmująca do pręta gwintowanego 6 BPM Klamra przyścienna 7 BPM Wieszak przyścienny do profilu C Rys. nr Numer ref. / nazwa elementu 8 BPM Łącznik do proflu C 9 BPM Sprężyna dociskowa 10 BPA 1829 G Pręt gwintowany 11 BPM Tuleja rozprężna 12 BPM Profil C 13 BPM Wieszak do profili C Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 43

46 Konstrukcje do płyt minerainych ROZWIĄZANIA PRZYŚCIENNE System zawieszenia do płyt mineralnych. Profil przyścienny Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu długość(mm) grubość(mm) szt. mb kg BP T 1924 HD Profil L, malowany , ,00 22,70 BP T 1924 CA Profil L, z nakładaną , ,80 27,60 taśmą BP T 1924 LB Antykorozyjny , ,80 27,60 kątownik przyścienny BP T 1932 HA Profil L19 x 32, , ,00 21,80 malowany BP T 1919 HC Profil L19 x 19, , ,00 19,30 malowany BP T 2400 H Profil L, 24 x 24, , ,50 20,00 malowany Grubość 0,6mm podwyższona wytrzymałość BP T 2401 H Profil L, 24 x 24, , ,50 22,00 malowany Grubość 0,7mm wysoka wytrzymałość BP T 2424 HC Profil L, 24 x 24, , ,80 21,60 malowany BP T 1506 H Profil schodkowy , ,80 26,30 15 x 6 x 15 x 25, malowany BP T 1508 HB Profil schodkowy , ,80 27,10 20 x 20 x 20 x 20, malowany BP T 2020 HH Profil schodkowy , ,00 27,00 20 x 20 x 20 x 20, malowany BP 7875 G Profil schodkowy, , ,50 26,80 malowany, do płyt Optima Vector i Ultima Vector BP T 2121 HG Profil schodkowy , ,00 41,25 z otworami cyrkulacyjnymi, długość otworu: 50mm, odległość między otworami: 20mm, ok. 16% powierzchni otwartej BP T 2040 HA Profil C, malowany , ,80 32,60 20 x 40 Dostępne kolory: Carrara (CA), Platinum (PN), Czarny (BK), RAL 9006 (SG), Mosiądz (BS), Chrom (CE), Biały RAL 9010 (WR). Wszystkie wymiary są nominalne i podane w milimetrach. 44

47 ROZWIĄZANIA PRZYŚCIENNE System zawieszenia do płyt mineralnych. Konstrukcje do płyt minerainych Profil przyścienny Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu długość(mm) grubość(mm) szt mb kg BP T 2025 HAG Profil C, malowany , ,00 30,00 25 x 20 BP T 2040 HWRA Profil C 19 x , ,00 12,50 kolor biały RAL 9010 BP T 2040H SG A Profil przyścienny C , ,00 18,10 20 x 40 malowany, RAL 9006 BP T 1575 HA Profil U 32 x 15 x 7, , ,80 24,20 malowany BP 7856 H Profil F ze szczeliną , ,00 23,70 do płyt o grubości 16mm, malowany BP 7852 H Profil F ze szczeliną , ,00 23,00 do płyt o grubości 13mm, malowany Rozwiązania wykończenia przy ścianie BPA 156 G / BPA 246 G (zob. str. 51) Klocek wypełniający szczelinę przy profilu przyściennym dla płyt Tegular i MicroLook BPA 1796 G (zob. str. 52) Sprężyna przyścienna ok ok Standardowe wykończenie za pomocą kątownika przyściennego BPT 1924 HD lub BPT 1924 CA Wykończenie przyścienne za pomocą profilu C BPT 2040 HA 1 Klips uniwersalny BPA 7890 G ok ok. 300 Wykończenie przyścienne za pomocą profilu schodkowego BPT 1506 H Wykończenie przyścienne za pomocą profilu U BPT 1575 HA Dostępność poszczególnych produktów zależy od kraju przeznaczenia. Prosimy o kontakt z biurem firmy Armstrong w Warszawie, aby otrzymać dokładne informacje. 45

48 Rozwiązania przyścienne do płyt metalowych ROZWIĄZANIA PRZYŚCIENNE System zawieszenia do płyt metalowych. Profil przyścienny Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu (mm) szt. mb kg BPT 2040 HWRA Profil przyścienny C, RAL ,10 BP C1803 H Sprężyna dociskowa ,00 BPM Profil przyścienny RAL Pakiet 10 8,40 BPM Profil schodkowy RAL Pakiet 10 14,00 20 x 20 x 20 x 25mm BPM Profil schodkowy RAL Pakiet x 15 x 10 x 25mm BPM Sprężyna dociskowa do płyt docinanych Karton 100 0,20 Profile dostępne także w kolorze Global White Wykończenia przyścienne BPM Sprężyna dociskowa do płyt docinanych BPM Aluminiowy kątownik przyścienny BPC 1803 H BPT 2040HWRA Profil przyścienny C oraz sprężyna dociskowa do płyt docinanych Profil przyścienny C oraz sprężyna dociskowa do płyt docinanych BPM Połówkowy profil zaciskowy A BPM BPM Aluminiowy profil schodkowy Dotnij sprężyny dociskowe BPM oraz BPC Zalecana jest jedna sprężyna na każde 300mm profilu przyściennego. BPC 1802G Profil zaciskowy UK zakańczający Płyta gk Profil Axiom Transitions BPT 3208WRG Pełna płyta Clipin z fazą 3mm Płyta gk Profil Axiom Transitions BPT 3208WRG Pełna płyta Clipin z fazą 3mm Wszystkie wymiary są nominalne i podane w milimetrach. 46

49 AKCESORIA Akcesoria Akcesoria do podwieszania Nr ref. Opis produktu Wymiary Zawartość kartonu Ciężar kartonu Dopuszczalne długość(mm) szt. kg obciążenie* kg BPA W950 G Drut do podwieszania konstrukcji ok. 200 m 1 zwój 4,70 41 (średnica 2mm) BPA 1843 G Tuleja rozprężna do pręta gwintowanego ,50 (średnica 6mm) BPA 1829 G Pręt gwintowany (średnica 6mm) lm 8,50 BPA 1839 G Łącznik do pręta gwintowanego ,60 (średnica 6mm) BPA 1827 G Nakrętka do pręta gwintowanego 100 0,25 BPA WDN20 H Wieszak do pręta gwintowanego , (badany z prętem BPA 14 G Klips uniwersalny ,00 gwintowanym 6mm) BPA WDN21 H Wieszak prosty do profili głównych dla 20 1,40 32 płyt Axiom Canopy BPA WDN23 G Wieszak schodkowy do profili T dwie średnice otworów BPA G Wieszak dwuhakowy ,40 BPA G Wieszak dwuhakowy ,10 BPA G Wieszak dwuhakowy ,50 41 BPA G Wieszak dwuhakowy ,50 BPA G Wieszak dwuhakowy ,00 BPA G Wieszak oczkohaczyk ,20 BPA G Wieszak oczkohaczyk ,10 BPA G Wieszak oczkohaczyk ,30 41 BPA G Wieszak oczkohaczyk ,50 BPA G Wieszak oczkohaczyk ,00 * Uwagi: Dopuszczalne obciążenia zostały określone na podstawie badań laboratoryjnych przeprowadzonych zgodnie z normą PNEN i odnoszą się jedynie do wieszaków i ich połączeń z konstrukcją nośną. Obliczenia nie dotyczą wytrzymałości mocowań górnych, które muszą być odpowiednio dobrane do rusztu nośnego i jego szacowanego obciążenia. 47
