1 POLITECHNIKA SZCZECIŃSKA KATEDRA MECHANIKI I PODSTAW KONSTRUKCJI MASZYN Ćwiczenie nr 3 i 4 Instrukcja do ćwiczeń laboratoryjnych Numeryczne metody analizy konstrukcji Tworzenie siatki elementów skończonych Szczecin 2007

2 Opis ćwiczenia Celem ćwiczenia będzie zapoznanie się z metodyką tworzenia siatki elementów skończonych na elementach geometrycznych jedno, dwu i trójwymiarowych. Program może utworzyć siatkę w trybie automatycznym,jednak czasami potrzebna jest ingerencja użytkownika by zagęścić/rozrzedzić siatkę dla uzyskania poprawnych wyników obliczeń (patrz ćwiczenie 6: Analiza dokładności obliczeń metodą elementów skończonych ).

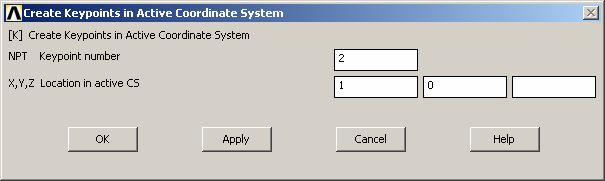

3 1. Element prętowy Element prętowy tworzy się na podstawie już istniejących dwóch węzłów, które należy utworzyć wcześniej. W przypadku tego elementu skończonego nie mówimy o tworzeniu siatki, gdyż siatką są już istniejące węzły. Patrz ćwiczenie 1 i 2: Analiza statyczna kratownicy płaskiej 2D i przestrzennej 3D 2. Element belkowy Elementy belkowe 3D (BEAM 188) tworzy się na podstawie istniejącej linii. wybierz element belkowy BEAM 188 Preprocessor>Element type>add/edit/delete>add >Beam>3D 2 node 188 utwórz linię prostą poziomą o długości 1m z użyciem 2 punktów kluczowych Preprocessor>Modeling>Create>Keypoints>In Active CS Następnie: Preprocessor>Modeling>Create>Lines>Lines>Straight Lines> zaznacz oba punkty kluczowe>ok utwórz siatkę elementów belkowych na linii Preprocessor>Meshing>Mesh>Lines> wskaż narysowaną linię>ok włącz numerowanie elementów: PlotCtrls>Numbering >Elem/Attrib numbering>element numbers>ok

Jak można zauważyć, program sam tworzy 3 elementy belkowe. Do większości zadań taki podział jest jednak niewystarczający, gdyż 3 elementy nie zawsze zapewniają dostateczną dokładność obliczeń.

4 Jak można zauważyć, program sam tworzy 3 elementy belkowe. Do większości zadań taki podział jest jednak niewystarczający, gdyż 3 elementy nie zawsze zapewniają dostateczną dokładność obliczeń. Zostanie teraz pokazane jak wpływać na liczbę elementów belkowych, jednak przedtem należy usunąć obecny podział: Main Menu: Preprocessor>Meshing>Clear>Lines> wskaż narysowaną linię>ok Utility Menu: Plot>Multi-Plots Przed tworzeniem siatki ustala się liczbę tworzonych elementów na jednej wybranej linii (NDIV) lub długość jednego elementu (SIZE): Main Menu: Preprocessor>Meshing>Size Cntrls>MaunalSize>Lines>Picked Lines wskaż narysowaną linię>ok w oknie NDIV wpisujemy wartość 10, okno SIZE i inne pozostawiamy niewypełnione. Oznacza to, że linia o długości 1m zostanie podzielona 10 części o długości 0.1 m Teraz możemy już utworzyć siatkę elementów belkowych na podzielonej linii: Main Menu: Preprocessor>Meshing>Mesh>Lines wskaż narysowaną linię>ok Utility Menu: Plot>Elements

5 3. Tworzenie siatki elementów na płaszczyźnie By utworzyć siatkę elementów na płaszczyźnie (powierzchni) można korzystać z trybu automatycznego lub ingerować w formę siatki (kształt i liczbę elementów) oraz modyfikować już istniejącą. wyczyść całkowicie dokument: Utility Menu: File > Clear & Start New > OK > YES naysuj prostokąt: Main Menu: Preprocessor>Modeling>Create>Areas>Rectangl>By 2 Corners: WP X: 0 (współrzędna X lewego dolnego rogu) WP Y: 0 (współrzędna Y lewego dolnego rogu) Widht: 10 (szerokość) Height: 5 (wysokość) wybierz element Structural Solid > Quad 4node 42 (element czterowęzłowy, czworoboczny) utwórz automatycznie siatkę: Main Menu: Preprocessor>Meshing> Mesh>Areas>Free wskaż narysowany prostokąt>ok Program utworzył 18 elementów By zmienić siatkę można zmienić wielkość elementów poprzez: podział linii tworzących powierzchnię: o uruchom wyświetlanie tylko linii: Utility Menu: Plot > Lines Program przy automatycznej generacji siatki sam podzielił linie, jednak można to zmienić.

o postępowanie jest identyczne jak przy tworzeniu elementów belkowych na linii, ponadto należy pamiętać by przy powierzchniach czworobocznych ściany leżące na przeciw siebie miały taki sam podział.

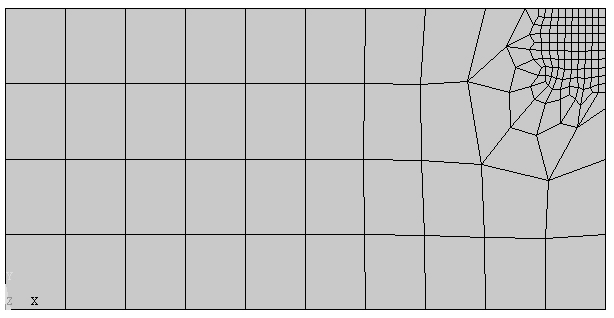

6 o postępowanie jest identyczne jak przy tworzeniu elementów belkowych na linii, ponadto należy pamiętać by przy powierzchniach czworobocznych ściany leżące na przeciw siebie miały taki sam podział. o w przypadku naszego prostokąta ściany poziome (linie) podziel na 10 części (NDIV = 10), a ściany pionowe na 4 (NDIV = 4) Main Menu: Preprocessor>Meshing>Size Cntrls>MaunalSize>Lines>Picked Lines wskaż linie>ok o wygeneruj raz jeszcze siatkę w trybie automatycznym Main Menu: Preprocessor>Meshing> Mesh>Areas>Free (program zapyta czy utworzyć nową siatkę na już istniejącej Yes>OK) zagęszczenie w miejscu wskazanym przez użytkownika: Main Menu: Preprocessor>Meshing>Modify Mesh>Refine At>Elements wskaż element znajdujący się w górnym prawym rogu>ok w oknie LEVEL ustala się głębokość podziału ; im większa wartość, tym bardziej będzie zagęszczona siatka w miejscu wskazanego elementu ustaw LEVEL: 3 > OK Podobne efekty jak zagęszczanie na elemencie przynosi zagęszanie na punkcie bazowym (Refine At>Keypoints) lub linii (Refine At>Lines).

Operacje Boole a na powierzchniach Ansys, podobnie jak AutoCAD i SolidWorks pozwala na wycinanie, klejenie, dodawanie, odejmowanie i wyznaczanie różnicy powierzchni i brył.

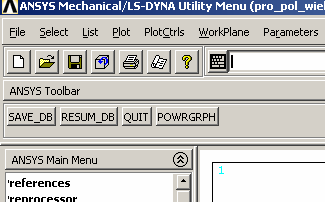

7 Operacje Boole a na powierzchniach Ansys, podobnie jak AutoCAD i SolidWorks pozwala na wycinanie, klejenie, dodawanie, odejmowanie i wyznaczanie różnicy powierzchni i brył. o usuń elementy na prostokącie: Main Menu: Preprocessor>Meshing>Clear>Areas wskaż powierzchnię>ok o wytnij w prostokącie otwór o promieniu R = 1 i środku w punkcie (2.5; 2.5): Main Menu: Preprocessor>Modeling>Create>Areas>Circle> Solid Circle: WPX = 2.5 WPY = 2.5 Radius = 1 Utility Menu: Plot Ctrls>Numbering...>Areas [on]>ok. Main Menu: Preprocessor>Modeling>Operate>Booleans>Subtract>Areas wskaż duży prostokąt >OK wskaż okrąg>ok Pamiętaj, że narzędziem jest zawsze drugi wskazany obiekt i to on zostanie odjęty od wskazanego od pierwszego o zapisz pracę Ansys Toolbar: SAVE_DB o utwórz kwadrat o boku 3 x 3 i dolnym lewym rogu w punkcie (6; 1): Preprocessor>Modeling>Create>Areas>Rectangle>By 2 Corners WPX = 6 WPY = 1 Width = 3 Height = 3

8 o teraz w podobny sposób wytnij otwór w kształcie kwadratu o wymiarach Preprocessor>Modeling>Operate>Booleans>Subtract>Areas wskaż duży prostoką z otworem >OK wskaż kwadrat>ok o utwórz siatkę z elementów o boku = 0.4 Preprocessor>Meshing>Size Cntrls>ManualSize>-Global>Size SIZE: 0.4 OK Preprocessor>Meshing> Mesh>Areas>Free o zagęścij siatkę w lewym górnym rogu dowolną wartością LEVEL o utwórz lustrzane odbicie prostokąta wg prawego boku: Preprocessor > Modeling> Reflect > Areas> wskaż powierzchnię > OK w oknie należy wybrać płaszczyznę (oś), wg której będziemy odbijać Y Z plane (x) w oknie NOELEM wybieramy co chcemy odbić (Areas and Mesh) w oknie IMOVE decydujemy czy oryginał skopiować (Copied) czy usunać (Move); wybieramy Copied > OK. Utility Menu: Plot > Elements o utwórz lustrzane odbicie wg boku poziomego

9 Zadanie: Utwórz siatkę elementów skończonych (Structural Solid 4node 42) na kole o średnicy 60 mm, by uzyskać efekt jak na rysunku poniżej narysuj okrąg o promieniu RADIUS = 30 narysuj w środku okręgu kwadrat o boku 20 odejmij od okręgu kwadrat Preprocesor>Modeling>Operate>Booleans>Subtract>Areas narysuj linię poziomą łączącą lewy i prawy kwadrant okręgu narysuj linię pionową łączącą górny i dolny kwadrant okręgu utwórz punkt bazowy (keypoint) o współrzędnych (-30; 30) narysuj linię łączącą ten punkt bazowy z punktem leżącym w górnym, lewym rogu otworu kwadratowego zapisz swoją pracę: Ansys Toolbar: SAVE_DB (jeżeli coś się nie uda, wystarczy kliknąć: Ansys Toolbar: RESUM_DB by odzyskać pracę bez potrzeby naprawy błędu) podziel okrąg linią pionową łączącą kwadranty górny i dolny: Preprocessor>Modeling>Operate>Booleans>Divide>Area by line wskaż powierzchnię (okrąg) >OK > wskaż pionową linię > OK. w podobny sposób podziel połowy okręgu linią poziomą i górną, lewą ćwiartkę linią pod kątem 45 usuń wszystkie ćwiartki okręgu z wyjątkiem lewej górnej Preprocessor>Modeling>Delete>Areas and below utwórz kwadrat, tak by wypełnić ćwiartkę okręgu w dolnym rogu podziel linie by utworzyć elementy jak na pierwszym rysunku

10 utwórz elementy: Preprocessor>Meshing>Mesh>Areas>Mapped>3 or 4 sided > Pick All utwórz pozostałe trzy ćwiartki koła metodą odbicia lustrzanego Preprocessor>Modeling>Reflect>Areas tworzona siatka bezpośrednio na pełnym kole z wykorzystaniem trybu automatycznego wygląda następująco: Podział ręczny zapewnia dokładniejsze i bardziej wiarygodne wyniki niż podział automatyczny.

11 4. Tworzenie siatki elementów na bryle W przypadku brył obowiązują te same zasady podziału (linii, powierzchni) co w przykładach podanych wcześniej. Z tego względu zostaną pokazane dwa przykłady tworzenia siatki: wyczyść całkowicie dokument: Utility Menu: File > Clear & Start New > OK > YES 1. Tworzenie siatki na bryle już istniejącej: wybierz element sześcienny ośmiowęzłowy (Structural Solid Brick 8node 45) utwórz prostopadłościan: Preprocessor>Create>Volumes>Block>By 2 Corners & Z WPX = 0 WPY = 0 Width = 5 Height = 10 Depth = 10 > OK utwórz automatycznie siatkę elementów (Mesh > Volumes > Free) usuń siatkę (Meshing > Clear > Volumes) i podziel linie na bokach prostopadłościanu jak poniżej a następnie utwórz regularną siatkę: Meshing>Mesh>Volumes>Mapped>4 to 6 sided>pick All

12 2. Tworzenie bryły na podstawie statki na płaszczyźnie (wyciąganie siatki) Będziemy tworzyć bryłę jak na rysunku poniżej. Wymiary to: wysokość = 10; szerokość = 5; promień otworu = 4; głębokość = 10 wyczyść całkowicie dokument: Utility Menu: File > Clear & Start New > OK > YES wybierz elementy: Solid 42 i Solid 45 twórz siatkę złożoną z elementów Solid 42 w formie jak na rysunku poniżej (wykorzystaj umiejętności z zadania z siatką na kole) wyciągnij bryłę na bazie podstawy, czyli połowy kwadratu z otworem: Main Menu: Preprocessor > -Modeling- Operate > Extrude/Sweep > -Areas- By XYZ Offset > Pick All (wszystkie powierzchnie) DX = 0 DY = 0 DZ = 10 (grubość) > OK.

13 ustal podział bryły w kierunku osi Z (głębokości): Preprocessor >Meshing>Size Cntrls>Manual Size>Global- Size NDIV = 8 utwórz siatkę elementów na bryle: Meshing>Mesh>Volumes>Mapped>4 to 6 sided>pick All 5. Zakończ pracę z programem
