1 POMIARY WZDŁUś OSI POZIOMEJ Długościomierze pionowe i poziome ( Abbego ) Długościomierz poziomy Abbego czytnik + interpolator wzorca Wzorzec kreskowy zwykły lub inkrementalny Mierzony element urządzenie naciskowe (grawitacyjne) P

2 POMIARY WZDŁUś OSI POZIOMEJ Wynik pomiaru średnicy otworu D d k D = (O 2 O 1 + d k ) ± s D Pełna zaleŝność D=[(O 2 +p O2 ) (O 1 +p O1 ) + d k + p s + p T ] ±s D P O2, p O1 poprawki wskazań wzorca kreskowego, P s poprawka na ugięcia spręŝyste, p T poprawka kompensująca wpływ temperatury

3 POMIARY WZDŁUś OSI POZIOMEJ Stosowane wzorce Kreskowe zwykłe L inkrementalne d d Typy czytnika wzorca okular ze spiralą Archimedesa (dla wzorców kreskowych zwykłych) czytniki z wykorzystaniem fotodiod dla wzorców inkrementalnych optoelektronicznych

4 Długościomierze poziome OKM Optische Koordinatenmesstechnik GmbH Tradycje Uniwersalny długościomierz poziomy 1959 Układ pomiarowy oparty na wzorcu kreskowym zwykłym i układzie odczytowym ze spiralą Archimedesa 4

5 Długościomierze poziome Sposób odczytu w układzie ze spiralą Archimedesa Wynik odczytu: 53,

6 OKM Optische Koordinatenmesstechnik GmbH Długościomierze poziome Typoszereg ULM ULM OPAL dla izby pomiarów i laboratorium ULM RUBIN dla laboratorium kalibracyjnego ULM OPAL 200 E1=0,5+L/500 ULM OPAL 600 E1=0,3+L/1000 ULM OPAL 600 E1=0,15+L/1000 ULM RUBIN 800 E1=0,15+L/1000 ULM OPAL 1000 E1=0,3+L/1000 ULM OPAL 1000 E1=0,15+L/1000 ULM RUBIN 1500 E1=0,15+L/1000

7 Długościomierze poziome Typowe parametry metrologiczne długościomierzy Rozdzielczość: 0,1 µm Zakres pomiarowy: mm (poziomy) mm (pionowy) Błąd graniczny: ± 0,4 µm dla całego zakresu pomiarowego ± 0,3 µm dla zakresu ± 0,1 mm Nacisk pomiarowy : 0,5 2,5 N

8 OKM Optische Koordinatenmesstechnik GmbH ULM Opal 200/300 Układ ULM pomiarowy Opal 200 oparty na wzorcu inkrementalnym optoelektroniczny Nowa generacja urządzeń do kontroli okresowych Dla małych i średnich przedsiębiorstw Długość pomiarowa 200 mm Oprogramowanie pod MS- Windows w jęz. polskim Ocena wg wszystkich norm międzynarodowych Dane techniczne: Wielkość i masa obiektu: 200 mm / 25 kg Niepewność pomiarowa: E1 (0,3 + L/500)µm Rozdzielczość: 0,1 µm Komputer / Software: PC Pentium / Win 98 / NT 9 Software pomiarowe: EKM-W (polskie)

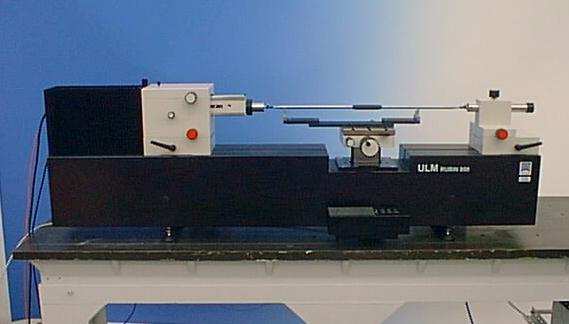

9 OKM Optische Koordinatenmesstechnik GmbH ULM - Rubin 800 i 1500 Oś X: Laserowy układ pomiarowy u 1 < (0,15 + L/1000) µm bezpośredni zakres pomiarowy 500 mm Aktywna długość pomiarowa łącznie do 1500 mm, moŝliwe większe długości pomiarowe Oś Z: Nowoczesny układ pomiarowy Rozdzielczość 1µm

10 Długościomierz ULM RUBIN 800 Dane techniczne: Wielkość i masa obiektu: Niepewność pomiarowa: 800 mm / 25 kg (10 kg)* E1 (0,15 + L/1000)µm Wzorzec długości: długość fali światła lasera Rozdzielczość: 0,01 µm Komputer / Software: PC Pentium / Win 98 / NT Korekcja ciśnienia i wilgotności: kompensacja lasera Korekcja temperatury: w czasie rzeczywistym Ciśnienie / Pobór powietrza: 3 bar / 4 l/min

11 Długościomierz ULM OPAL 1000 Dane techniczne: Wielkość i masa obiektu: 1000 mm / 25 kg (10 kg)* Niepewność pomiarowa: E1 (0,3 + L/1000)µm Rozdzielczość: 0,1 µm Komputer / Software: PC Pentium / Win 98 / NT Korekcja CAA: wbudowanego wzorca dług. Korekcja temperatury: w czasie rzeczywistym Ciśnienie / Pobór powietrza: 3 bar / 4 l/min

12 ULM OPAL 600 Dane techniczne: Wielkość i masa obiektu: 600 mm / 25 kg (10 kg)* Niepewność pomiarowa: E1 (0,3 + L/1000)µm Rozdzielczość: 0,1 µm Komputer / Software: PC Pentium / Win 98 / NT Korekcja CAA: wbudowanego wzorca dług. Korekcja temperatury: w czasie rzeczywistym Ciśnienie / Pobór powietrza: 3 bar / 4 l/min

13 OKM Optische Koordinatenmesstechnik GmbH Pomiary stoŝków na długościomierzach ULM Pomiary Pomiary stoŝków stoŝków na na długościomierzach długościomierzach ULM ULM sprawdziany stoŝkowe pomiar średnicy i kąta stoŝka wewnętrznego pomiar średnicy i kąta stoŝka zewnętrznego

14 POMIARY WZDŁUś OSI PIONOWEJ Wysokościomierze Wysokościomierz Abbe,go prod.firmy Zeiss Wzorzec kreskowy o we=1mm, Mikroskop odczytowy ze spiralą Archimedesa Zakres pomiarowy lub 0-200mm Niepewność pomiaru: ±(1,5 + L/200) µ gdzie: L mierzona długość w mm

15 Wysokościomierze Wysokościomierz Abbe,go -nowsza wersja

16 Wysokościomierze Parametry: typ wzorca: inkrementalny r = 1 µm Z p = mm u = ± (3 + L/300) µm V p = 1 m/s N p = 0,7 3 N `

17 OKM Optische Koordinatenmesstechnik GmbH ABBE 250 Długościomierz pionowy Zakres pomiarowy 100 mm Zmechanizowany cykl pomiarowy Stały nacisk pomiarowy Automatyczne rozpoznawanie punktu zwrotnego Wspomagana komputerowo korekcja błędów systematycznych i wpływów temperaturowych

18 Długościomierz pionowy ABBE 250 Dane techniczne: Zakresy pomiarowe: pomiary zewnętrzne: pomiary róŝnicowe: mm mm Masa obiektu mierzonego: 15 kg Niepewność pomiarowa: (0,2 + L/1000) µm Naciski pomiarowe: Przeznaczenie: pomiar średnic zewnętrznych obiektów walcowych (sprawdziany trzpieniowe, wałeczki pomiarowe do gwintów i kół zębatych, pomiar średnic krańcowych wzorców kulistych oraz kul precyzyjnych, 0,35 lub 0,98 N pomiar gruboœci folii, kompozytów i innych obiektów płaskich, pomiar średnic podziałowych trzpieniowych sprawdzianów gwintowych i szlifowanych śrub pociągowych, specjalne zadania pomiarowe na kulach, drutach, foliach i kompozytach, pomiary obiektów wraŝliwych na deformację.

19 OKM Optische Koordinatenmesstechnik GmbH EMP 100 EMP 100 Stanowisko do płytek wzorcowych EMP 100 Płytki wzorcowe wielkości od 0,5 do 100 mm Pomiar bezpośredni znacznie skraca czas kontroli Oprogramowanie pomiarowo oceniające pod Windows

20 POMIARY WZDŁUś OSI Zasada Abbego e A = l tgα l α oś wzorca l α α oś pomiarowa α - kąt odchylenia wózka w wyniku błędów prowadzenia e A = 0 l = 0

21 POMIARY WZDŁUś OSI skomputeryzowane moŝliwość wyposaŝenia w głowice impulsowe moŝliwość przesuwu na poduszce powietrznej moŝliwość pomiarów dwuwspółrzędnościowych a =? a = (y 2 - y 1 ) 2 + (x 2 x 1 ) 2 y 2 y 1 x 1 x 2

22 Metodyka stosowania impulsowych przetworników przemieszczeń w sterowaniu i pomiarach 1. Adjustacja zapewniająca uzyskanie kompensacji składowej stałej sygnału, oraz przesunięcia fazowego π/2 (metoda oscyloskopowa) 2. Zapewnienie dokładności prowadzenia w granicach dopuszczalnych przez producenta 3. Zasada Abbego l n e A = r tgα r α oś wzorca r α α oś pomiaru Zasada Abbego: r = 0

23 Metodyka stosowania impulsowych przetworników przemieszczeń w sterowaniu i pomiarach 4. Eliminacja błędu kosinusowego l n β oś pomiaru oś wzorca l m = l n cosβ l m e cos = l m l n = l m (1 cos β)

24 OKM Optische Koordinatenmesstechnik GmbH ULM Opal 600 i 1000ULM Opal 600 i 1000 ULM Opal 600 i 1000 Nowa generacja urządzeń do kontroli okresowych NajwyŜsza dokładność Długość pomiarowa do 1000 mm Oprogramowanie pod MS- Windows w jęz. polskim Ocena wg wszystkich norm międzynarodowych Standardowo kompensacja temperatury
