Część nr 2 Szczegółowy opis przedmiotu zamówienia dla zadania 2

Transkrypt

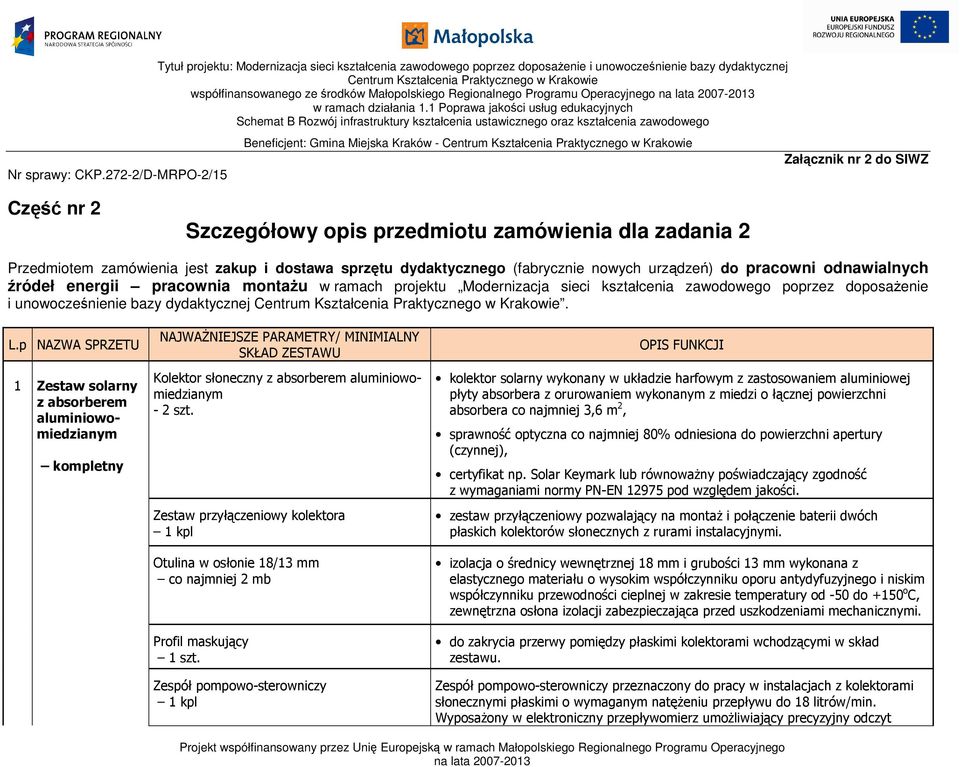

1 Nr sprawy: CKP.272-2/D-MRPO-2/15 Tytuł projektu: Modernizacja sieci kształcenia zawodowego poprzez doposażenie i unowocześnienie bazy dydaktycznej współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego Załącznik nr 2 do SIWZ Część nr 2 Szczegółowy opis przedmiotu zamówienia dla zadania 2 Przedmiotem zamówienia jest zakup i dostawa sprzętu dydaktycznego (fabrycznie nowych urządzeń) do pracowni odnawialnych źródeł energii pracownia montażu w ramach projektu Modernizacja sieci kształcenia zawodowego poprzez doposażenie i unowocześnienie bazy dydaktycznej. L.p NAZWA SPRZETU 1 Zestaw solarny aluminiowomiedzianym kompletny NAJWAŻNIEJSZE PARAMETRY/ MINIMIALNY SKŁAD ZESTAWU Kolektor słoneczny aluminiowomiedzianym - 2 szt. Zestaw przyłączeniowy kolektora Otulina w osłonie 18/13 mm co najmniej 2 mb Profil maskujący Zespół pompowo-sterowniczy OPIS FUNKCJI kolektor solarny wykonany w układzie harfowym z zastosowaniem aluminiowej płyty absorbera z orurowaniem wykonanym z miedzi o łącznej powierzchni absorbera co najmniej 3,6 m 2, sprawność optyczna co najmniej 80% odniesiona do powierzchni apertury (czynnej), certyfikat np. Solar Keymark lub równoważny poświadczający zgodność z wymaganiami normy PN-EN pod względem jakości. zestaw przyłączeniowy pozwalający na montaż i połączenie baterii dwóch płaskich kolektorów słonecznych z rurami instalacyjnymi. izolacja o średnicy wewnętrznej 18 mm i grubości 13 mm wykonana z elastycznego materiału o wysokim współczynniku oporu antydyfuzyjnego i niskim współczynniku przewodności cieplnej w zakresie temperatury od -50 do +150 o C, zewnętrzna osłona izolacji zabezpieczająca przed uszkodzeniami mechanicznymi. do zakrycia przerwy pomiędzy płaskimi kolektorami wchodzącymi w skład zestawu. Zespół pompowo-sterowniczy przeznaczony do pracy w instalacjach z kolektorami słonecznymi płaskimi o wymaganym natężeniu przepływu do 18 litrów/min. Wyposażony w elektroniczny przepływomierz umożliwiający precyzyjny odczyt

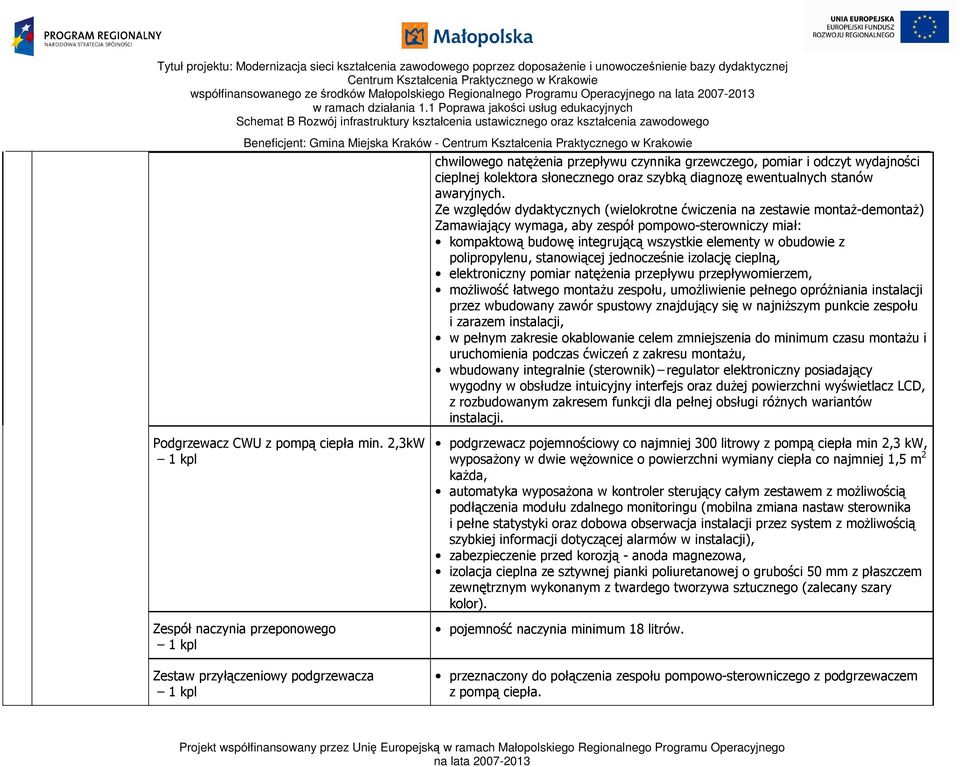

2 współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego chwilowego natężenia przepływu czynnika grzewczego, pomiar i odczyt wydajności cieplnej kolektora słonecznego oraz szybką diagnozę ewentualnych stanów awaryjnych. Ze względów dydaktycznych (wielokrotne ćwiczenia na zestawie montaż-demontaż) Zamawiający wymaga, aby zespół pompowo-sterowniczy miał: kompaktową budowę integrującą wszystkie elementy w obudowie z polipropylenu, stanowiącej jednocześnie izolację cieplną, elektroniczny pomiar natężenia przepływu przepływomierzem, możliwość łatwego montażu zespołu, umożliwienie pełnego opróżniania instalacji przez wbudowany zawór spustowy znajdujący się w najniższym punkcie zespołu i zarazem instalacji, w pełnym zakresie okablowanie celem zmniejszenia do minimum czasu montażu i uruchomienia podczas ćwiczeń z zakresu montażu, wbudowany integralnie (sterownik) regulator elektroniczny posiadający wygodny w obsłudze intuicyjny interfejs oraz dużej powierzchni wyświetlacz LCD, z rozbudowanym zakresem funkcji dla pełnej obsługi różnych wariantów instalacji. Podgrzewacz CWU z pompą ciepła min. 2,3kW Zespół naczynia przeponowego Zestaw przyłączeniowy podgrzewacza podgrzewacz pojemnościowy co najmniej 300 litrowy z pompą ciepła min 2,3 kw, wyposażony w dwie wężownice o powierzchni wymiany ciepła co najmniej 1,5 m 2 każda, automatyka wyposażona w kontroler sterujący całym zestawem z możliwością podłączenia modułu zdalnego monitoringu (mobilna zmiana nastaw sterownika i pełne statystyki oraz dobowa obserwacja instalacji przez system z możliwością szybkiej informacji dotyczącej alarmów w instalacji), zabezpieczenie przed korozją - anoda magnezowa, izolacja cieplna ze sztywnej pianki poliuretanowej o grubości 50 mm z płaszczem zewnętrznym wykonanym z twardego tworzywa sztucznego (zalecany szary kolor). pojemność naczynia minimum 18 litrów. przeznaczony do połączenia zespołu pompowo-sterowniczego z podgrzewaczem z pompą ciepła.

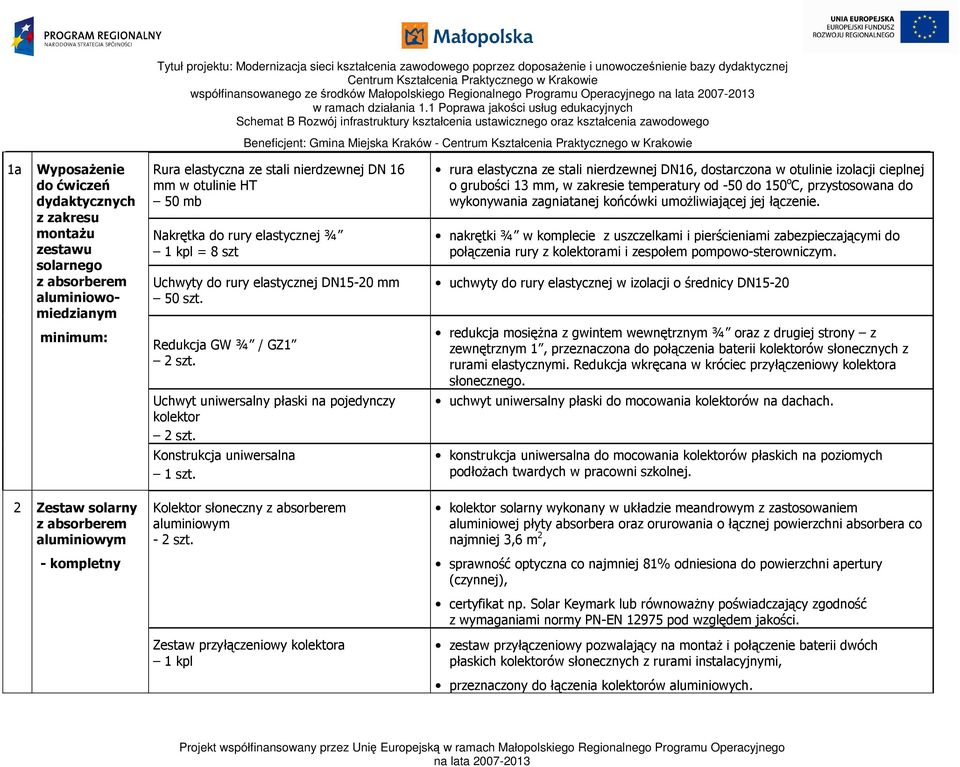

3 współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego 1a Wyposażenie do ćwiczeń dydaktycznych z zakresu montażu zestawu solarnego aluminiowomiedzianym minimum: Rura elastyczna ze stali nierdzewnej DN 16 mm w otulinie HT 50 mb Nakrętka do rury elastycznej ¾ = 8 szt Uchwyty do rury elastycznej DN15-20 mm 50 szt. Redukcja GW ¾ / GZ1 rura elastyczna ze stali nierdzewnej DN16, dostarczona w otulinie izolacji cieplnej o grubości 13 mm, w zakresie temperatury od -50 do 150 o C, przystosowana do wykonywania zagniatanej końcówki umożliwiającej jej łączenie. nakrętki ¾ w komplecie z uszczelkami i pierścieniami zabezpieczającymi do połączenia rury z kolektorami i zespołem pompowo-sterowniczym. uchwyty do rury elastycznej w izolacji o średnicy DN15-20 redukcja mosiężna z gwintem wewnętrznym ¾ oraz z drugiej strony z zewnętrznym 1, przeznaczona do połączenia baterii kolektorów słonecznych z rurami elastycznymi. Redukcja wkręcana w króciec przyłączeniowy kolektora słonecznego. Uchwyt uniwersalny płaski na pojedynczy kolektor uchwyt uniwersalny płaski do mocowania kolektorów na dachach. Konstrukcja uniwersalna konstrukcja uniwersalna do mocowania kolektorów płaskich na poziomych podłożach twardych w pracowni szkolnej. 2 Zestaw solarny aluminiowym - kompletny Kolektor słoneczny aluminiowym - 2 szt. Zestaw przyłączeniowy kolektora kolektor solarny wykonany w układzie meandrowym z zastosowaniem aluminiowej płyty absorbera oraz orurowania o łącznej powierzchni absorbera co najmniej 3,6 m 2, sprawność optyczna co najmniej 81% odniesiona do powierzchni apertury (czynnej), certyfikat np. Solar Keymark lub równoważny poświadczający zgodność z wymaganiami normy PN-EN pod względem jakości. zestaw przyłączeniowy pozwalający na montaż i połączenie baterii dwóch płaskich kolektorów słonecznych z rurami instalacyjnymi, przeznaczony do łączenia kolektorów aluminiowych.

4 współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego Otulina w osłonie 18/13 mm 2 mb Profil maskujący Zespół pompowo-sterowniczy izolacja o średnicy wewnętrznej 18 mm i grubości 13 mm wykonana z elastycznego materiału o wysokim współczynniku oporu antydyfuzyjnego i niskim współczynniku przewodności cieplnej w zakresie temperatury od -50 do +150 o C, zewnętrzna osłona izolacji zabezpieczająca przed uszkodzeniami mechanicznymi. do zakrycia przerwy pomiędzy płaskimi kolektorami (2 sztuki) wchodzącymi w skład zestawu. Zespół pompowo-sterowniczy przeznaczony do pracy w instalacjach z kolektorami słonecznymi płaskimi o wymaganym natężeniu przepływu do 18 litrów/min. Wyposażony w elektroniczny przepływomierz umożliwiający precyzyjny odczyt chwilowego natężenia przepływu czynnika grzewczego, pomiar i odczyt wydajności cieplnej kolektora słonecznego oraz szybką diagnozę ewentualnych stanów awaryjnych. Ze względów dydaktycznych (wielokrotne ćwiczenia na zestawie montaż-demontaż) Zamawiający wymaga, aby zespół pompowo-sterowniczy miał: kompaktową budowę integrującą wszystkie elementy w obudowie z polipropylenu, stanowiącej jednocześnie izolację cieplną, płynną regulację wydajności pompy obiegowej w zakresie 3-ech stopni obrotów automatycznie przełączanych, płynną regulację natężenia przepływu w instalacji automatycznie dostosowującą się do wydajności cieplnej kolektorów słonecznych, elementy wykonane ze stali nierdzewnej, umożliwiające współpracę z kolektorami płaskimi w pełni aluminiowym, możliwość łatwego montażu zespołu, umożliwienie pełnego opróżniania instalacji przez wbudowany zawór spustowy znajdujący się w najniższym punkcie zespołu i zarazem instalacji, w pełnym zakresie okablowanie celem zmniejszenia do minimum czasu montażu i uruchomienia podczas ćwiczeń z zakresu montażu, wbudowany integralnie (sterownik) regulator elektroniczny posiadający wygodny w obsłudze intuicyjny interfejs oraz dużej powierzchni wyświetlacz LCD, z rozbudowanym zakresem funkcji dla pełnej obsługi różnych wariantów instalacji.

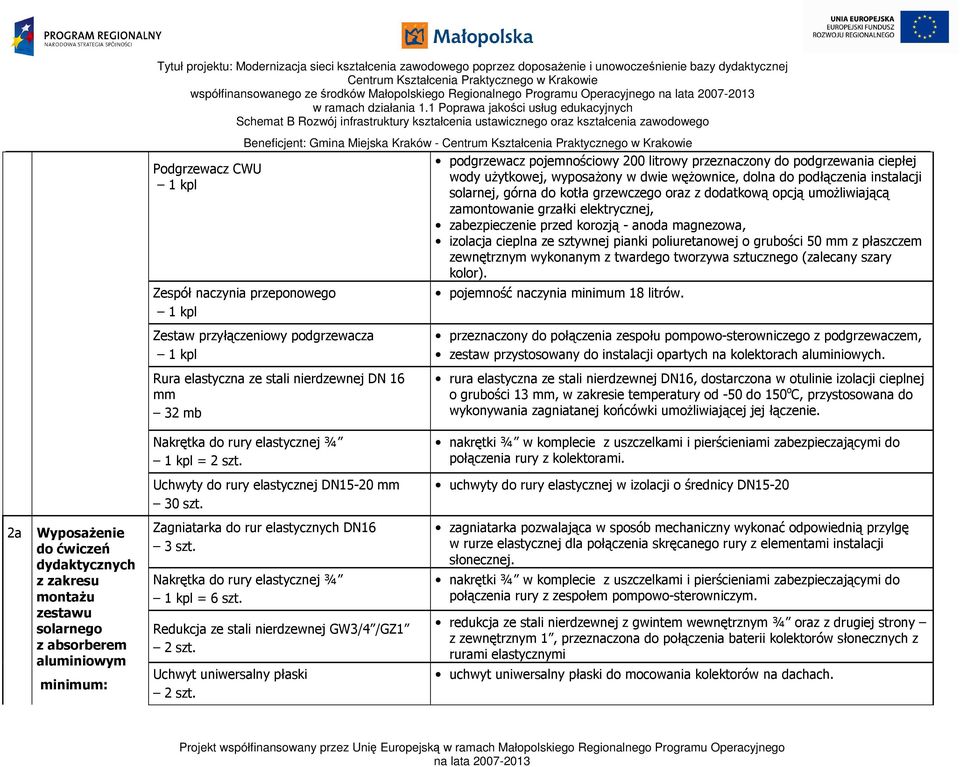

5 współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego Podgrzewacz CWU Zespół naczynia przeponowego podgrzewacz pojemnościowy 200 litrowy przeznaczony do podgrzewania ciepłej wody użytkowej, wyposażony w dwie wężownice, dolna do podłączenia instalacji solarnej, górna do kotła grzewczego oraz z dodatkową opcją umożliwiającą zamontowanie grzałki elektrycznej, zabezpieczenie przed korozją - anoda magnezowa, izolacja cieplna ze sztywnej pianki poliuretanowej o grubości 50 mm z płaszczem zewnętrznym wykonanym z twardego tworzywa sztucznego (zalecany szary kolor). pojemność naczynia minimum 18 litrów. 2a Wyposażenie do ćwiczeń dydaktycznych z zakresu montażu zestawu solarnego aluminiowym minimum: Zestaw przyłączeniowy podgrzewacza Rura elastyczna ze stali nierdzewnej DN 16 mm 32 mb Nakrętka do rury elastycznej ¾ = 2 szt. Uchwyty do rury elastycznej DN15-20 mm 30 szt. Zagniatarka do rur elastycznych DN16 3 szt. Nakrętka do rury elastycznej ¾ = 6 szt. Redukcja ze stali nierdzewnej GW3/4 /GZ1 Uchwyt uniwersalny płaski przeznaczony do połączenia zespołu pompowo-sterowniczego z podgrzewaczem, zestaw przystosowany do instalacji opartych na kolektorach aluminiowych. rura elastyczna ze stali nierdzewnej DN16, dostarczona w otulinie izolacji cieplnej o grubości 13 mm, w zakresie temperatury od -50 do 150 o C, przystosowana do wykonywania zagniatanej końcówki umożliwiającej jej łączenie. nakrętki ¾ w komplecie z uszczelkami i pierścieniami zabezpieczającymi do połączenia rury z kolektorami. uchwyty do rury elastycznej w izolacji o średnicy DN15-20 zagniatarka pozwalająca w sposób mechaniczny wykonać odpowiednią przylgę w rurze elastycznej dla połączenia skręcanego rury z elementami instalacji słonecznej. nakrętki ¾ w komplecie z uszczelkami i pierścieniami zabezpieczającymi do połączenia rury z zespołem pompowo-sterowniczym. redukcja ze stali nierdzewnej z gwintem wewnętrznym ¾ oraz z drugiej strony z zewnętrznym 1, przeznaczona do połączenia baterii kolektorów słonecznych z rurami elastycznymi uchwyt uniwersalny płaski do mocowania kolektorów na dachach.

6 współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego Konstrukcja uniwersalna konstrukcja uniwersalna do mocowania kolektorów płaskich na poziomych podłożach twardych w pracowni szkolnej. 3 Kolektor próżniowy 1 komplet Kolektor próżniowy o 1-ściennych rurach próżniowych 1 sztuka wraz z wyposażeniem dodatkowym: a) zestaw przyłączeniowy do próżniowych kolektorów słonecznych, b) uchwyt uniwersalny do montażu na dachu skośnym 1 komplet, Kolektor próżniowy o 1-ściennych rurach próżniowych (10 sztuk), pokrytych warstwą antyrefleksyjną zapewniającą wysoką sprawność optyczną na poziomie minimum 85% w odniesieniu do powierzchni absorbera z obudową przyłączy u dołu rur próżniowych (swobodne samoczynne opróżnienie z glikolu). a) pozwalający na kompletny montaż i połączenie próżniowych kolektorów słonecznych z rurami instalacyjnymi, b) do mocowania kolektorów próżniowych na dachach budynków c) konstrukcja uniwersalna do mocowania kolektorów próżniowych. c) konstrukcja uniwersalna do mocowania kolektorów próżniowych na poziomych podłożach twardych w pracowni szkolnej. 4 Powietrzna pompa ciepła 1 sztuka moc grzewcza minimum 2,5 kw współczynnik efektywności w warunkach optymalnych COP A7/W35 co najmniej 3,8 typ sprężarki rotacyjna czynnik chłodniczy R134a, 1200 g. Powietrzna pompa ciepła przeznaczona do podgrzewania ciepłej wody użytkowej z wbudowaną pompą obiegową i zaawansowaną automatyką sterującą, współpracująca z nabytymi zasobnikami ciepłej wody użytkowej. Dodatkowo: uchwyt do montażu pompy ciepła, 2xkolano tłoczone ocynk fi 160 wentylacyjne 5 Pompa ręczna do napełniania instalacji pojemność zbiornika max. 3 dm 3, nadciśnienie do 3 bar Pompa ręczna tłokowa do napełniania i uzupełniania instalacji solarnych nośnikiem ciepła ze zbiornikiem o pojemności 3 dm3 z możliwością wytworzenia nadciśnienia w instalacji do 3 bar. 1 sztuka

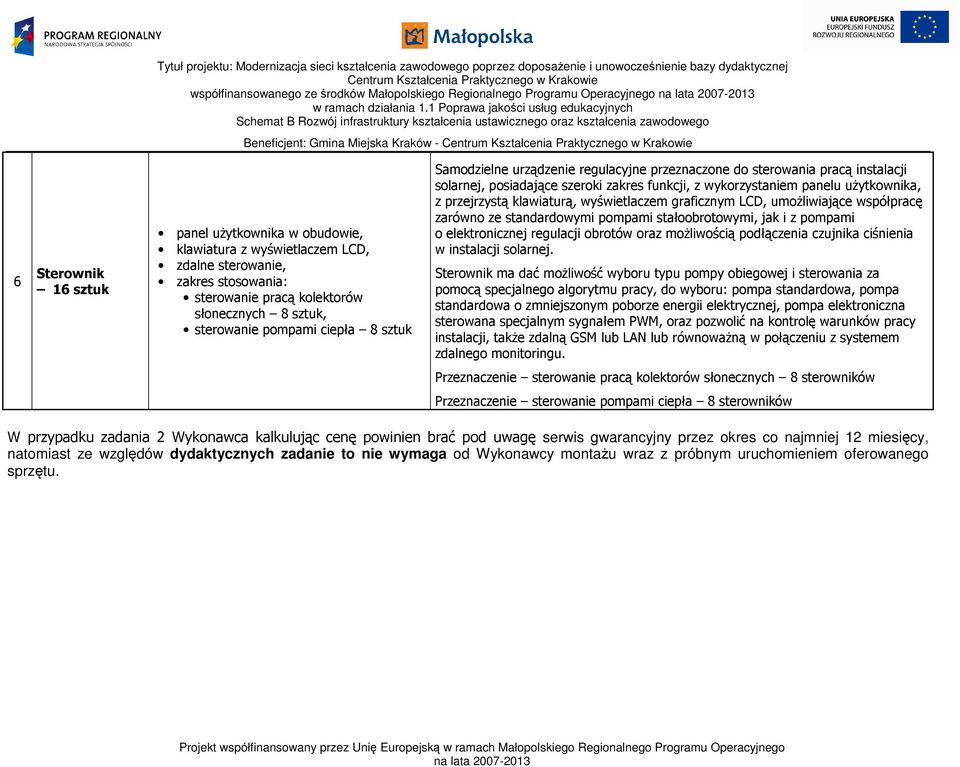

7 współfinansowanego ze środków Małopolskiego Regionalnego Programu Operacyjnego 6 Sterownik 16 sztuk panel użytkownika w obudowie, klawiatura z wyświetlaczem LCD, zdalne sterowanie, zakres stosowania: sterowanie pracą kolektorów słonecznych 8 sztuk, sterowanie pompami ciepła 8 sztuk Samodzielne urządzenie regulacyjne przeznaczone do sterowania pracą instalacji solarnej, posiadające szeroki zakres funkcji, z wykorzystaniem panelu użytkownika, z przejrzystą klawiaturą, wyświetlaczem graficznym LCD, umożliwiające współpracę zarówno ze standardowymi pompami stałoobrotowymi, jak i z pompami o elektronicznej regulacji obrotów oraz możliwością podłączenia czujnika ciśnienia w instalacji solarnej. Sterownik ma dać możliwość wyboru typu pompy obiegowej i sterowania za pomocą specjalnego algorytmu pracy, do wyboru: pompa standardowa, pompa standardowa o zmniejszonym poborze energii elektrycznej, pompa elektroniczna sterowana specjalnym sygnałem PWM, oraz pozwolić na kontrolę warunków pracy instalacji, także zdalną GSM lub LAN lub równoważną w połączeniu z systemem zdalnego monitoringu. Przeznaczenie sterowanie pracą kolektorów słonecznych 8 sterowników Przeznaczenie sterowanie pompami ciepła 8 sterowników W przypadku zadania 2 Wykonawca kalkulując cenę powinien brać pod uwagę serwis gwarancyjny przez okres co najmniej 12 miesięcy, natomiast ze względów dydaktycznych zadanie to nie wymaga od Wykonawcy montażu wraz z próbnym uruchomieniem oferowanego sprzętu.
