PROJEKT INSTALACJI WODY UŻYTKOWEJ I HYDRANTOWEJ, KANALIZACJI SANITARNEJ, CENTRALNEGO OGRZEWANIA ORAZ WENTYLACJI MECHANICZNEJ
|
|
- Kinga Kowalewska
- 7 lat temu
- Przeglądów:
Transkrypt

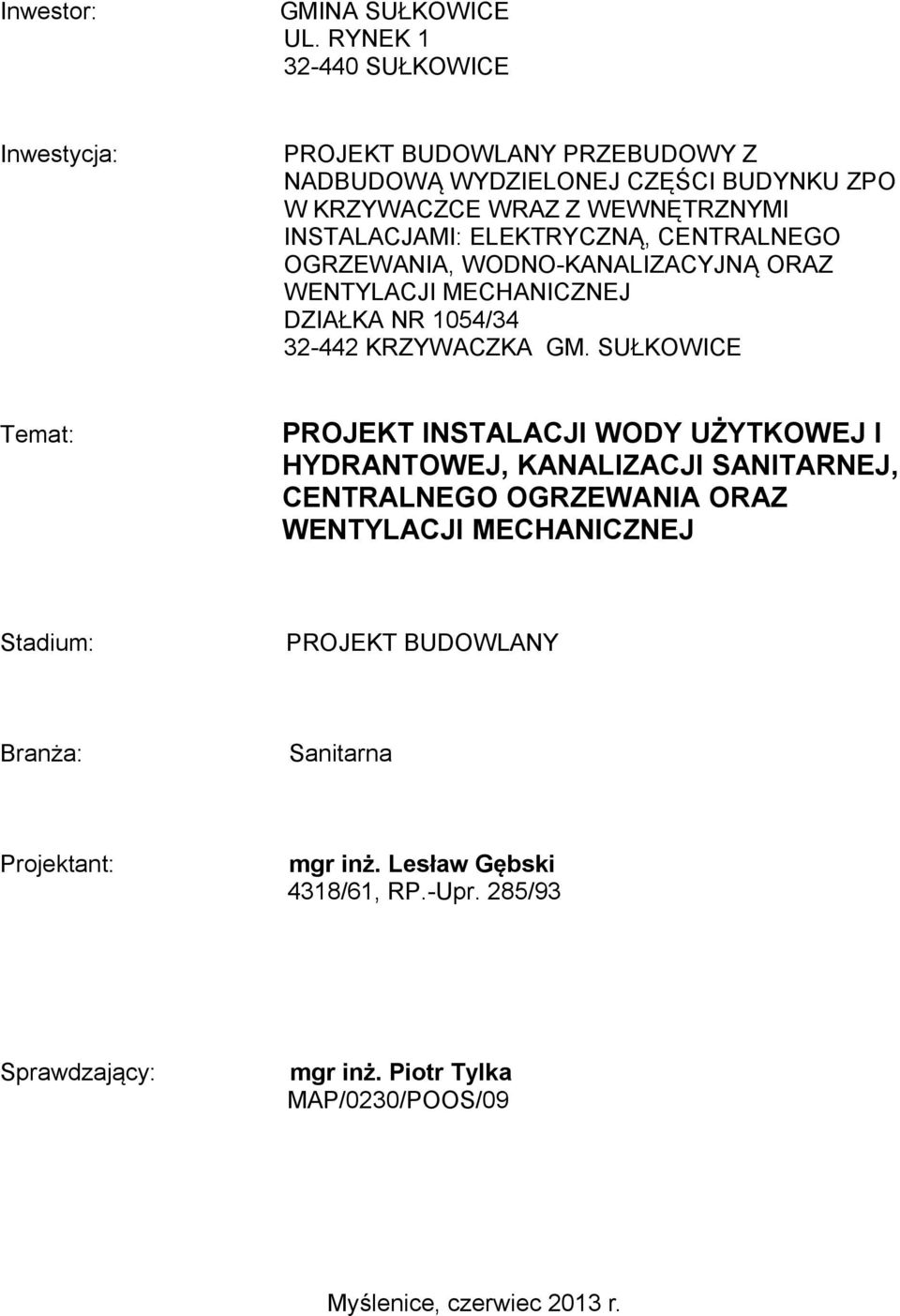

1 Inwestor: GMINA SUŁKOWICE UL. RYNEK SUŁKOWICE Inwestycja: PROJEKT BUDOWLANY PRZEBUDOWY Z NADBUDOWĄ WYDZIELONEJ CZĘŚCI BUDYNKU ZPO W KRZYWACZCE WRAZ Z WEWNĘTRZNYMI INSTALACJAMI: ELEKTRYCZNĄ, CENTRALNEGO OGRZEWANIA, WODNO-KANALIZACYJNĄ ORAZ WENTYLACJI MECHANICZNEJ DZIAŁKA NR 1054/ KRZYWACZKA GM. SUŁKOWICE Temat: PROJEKT INSTALACJI WODY UŻYTKOWEJ I HYDRANTOWEJ, KANALIZACJI SANITARNEJ, CENTRALNEGO OGRZEWANIA ORAZ WENTYLACJI MECHANICZNEJ Stadium: PROJEKT BUDOWLANY Branża: Sanitarna Projektant: mgr inż. Lesław Gębski 4318/61, RP.-Upr. 285/93 Sprawdzający: mgr inż. Piotr Tylka MAP/0230/POOS/09 Myślenice, czerwiec 2013 r.
2 Spis treści I. Część ogólna 1. Przedmiot opracowania 2. Zakres opracowania dokumentacji technicznej 3. Podstawa opracowania II. Opis techniczny projektowanych instalacji sanitarnych 1. Instalacja wody zimnej 2. Instalacja ciepłej wody użytkowej 3. Instalacja wody hydrantowej 4. Instalacja kanalizacji sanitarnej 5. Instalacja centralnego ogrzewania 6. Instalacja wentylacji mechanicznej 7. Instalacja ciepła technologicznego do centrali wentylacyjnej 8. Uwagi końcowe 9. Informacja dla opracowania planu BIOZ III. Spis rysunków 1. Rzut parteru Instalacja wod-kan (IS-01) skala 1:50 2. Rzut parteru Instalacja ogrzewania i wentylacji mech. (IS-02) skala 1: Rzut piętra Instalacja ogrzewania i wentylacji mech. (IS-03) skala 1: Przekrój A-A Instalacja wentylacji mechanicznej (IS-04) skala 1: Kotłownia - przebudowa
3 I. Część ogólna 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji wody użytkowej i hydrantowej, kanalizacji sanitarnej, centralnego ogrzewania oraz wentylacji mechanicznej dla projektowanej przebudowy z nadbudową wydzielonej części budynku ZPO w Krzywaczce. 2. Zakres opracowania dokumentacji technicznej Opracowanie niniejsze obejmuje: a) projekt techniczny instalacji wody zimnej b) projekt techniczny instalacji wody ciepłej c) projekt techniczny instalacji wody hydrantowej d) projekt techniczny instalacji kanalizacji sanitarnej e) projekt techniczny instalacji centralnego ogrzewania f) projekt techniczny instalacji wentylacji mechanicznej g) projekt techniczny instalacji ciepła technologicznego do centrali wentylacyjnej Opracowanie niniejsze nie obejmuje: a) zasilania elektrycznego do urządzeń 3. Podstawa opracowania a) podkład geodezyjny w skali 1:500 b) projekt architektoniczno budowlany w skali 1:100 c) aktualne normy, rozporządzenia, katalogi oraz wytyczne projektowe d) uzgodnienia międzybranżowe. II Opis techniczny projektowanych instalacji 1. Instalacja wody zimnej W budynku zaprojektowano przebudowę wewnętrznej instalacji wodociągowej w związku z przeniesieniem istniejących przyborów sanitarnych oraz dołożeniem nowych. Projektowana instalacja zostanie włączona do istniejącej instalacji wody zimnej. Miejsce włączenia do instalacji, usytuowania pionów i trasowanie przewodów wodociągowych przyjęto z układu funkcjonalnego pomieszczeń i wymaganego wyposażenia w przybory sanitarne oraz dogodnej ich eksploatacji. Trasy prowadzenia przewodów wody zimnej pokazano na rzutach kondygnacji. Instalację wody zimnej projektuje się z rur warstwowych PE-Xb/Al/PE-HD. Przewody należy prowadzić w posadzce oraz bruzdach ściennych. Zasady montażu rur zgodnie z wymaganiami producenta. Wewnątrz budynku przewody układać w kierunkach prostopadłych i równoległych do najbliższych ścian, ze spadkiem umożliwiającym odwodnienie instalacji a także możliwość jej odpowietrzania przez najwyżej położone punkty czerpalne. Minimalne odległości przewodów instalacji wodociągowej od zewnętrznej powierzchni rury lub jej otuliny od instalacji elektrycznej powinna wynosić co najmniej 0,5 m przy układaniu równoległym i 0,05 m w miejscu skrzyżowań. Przejściu przewodów przez przegrody budowlane wykonać w tulejach ochronnych. Przestrzeń między rura a tuleją wypełnić materiałem elastycznym.
4 Przewody na całej swej długości winny być izolowane termicznie. Wysokość ustawienia armatury czerpalnej została zaprojektowana zgodnie z normami i wynosi odpowiednio: - zlew 0,75-0,95 m - umywalka 1,0-1,25 m - natrysk bateria czerpalna 1,0 - głowica natrysku 1,8-2,2 m - miska ustępowa zawór spłukujący 0,9-1,1m - zbiornik 0,9-1,1 m Do baterii stojącej należy stosować łączniki elastyczne o średnicy DN15. Podłączenie wody zimnej do płuczek zbiornikowych należy wykonać za pomocą wężyków elastycznych zbrojonych o średnicy DN15. Po wykonaniu i dokładnym przepłukaniu rurociągi przed oddaniem do eksploatacji należy poddać próbie szczelności na ciśnienie robocze 1,5 razy większe od maksymalnego ciśnienia - 0,9 MPa. Po stwierdzeniu szczelności instalacji można przystąpić do izolacji przewodów i układania posadzki. 2. Instalacja ciepłej wody użytkowej W budynku zaprojektowano rozbudowę wewnętrznej instalacji wody ciepłej i cyrkulacji zgodnie z normą PN-92/B Projektowana instalacja zostanie włączona do istniejącej instalacji ciepłej wody użytkowej. Dla przygotowania ciepłej wody służy istniejący kocioł gazowy i zasobnikiem wody. Przewody c.w.u. wykonać z rur PE-Xb/Al/PE-HD. Przed każdym przyborem została zagwarantowana wymagana powierzchnia użytkowa, jak i odległość od ścian bocznych i odległość między przyborami. Wysokość ustawienia przyborów według norm i wymogów producenta. Na całej długości przewodów zastosować izolację termiczną. Pozostałe wytyczne jak dla instalacji wody zimnej. Próbę na szczelność wykonać wspólnie z wodą zimną na ciśnienie, jak dla wody zimnej, przed montażem izolacji i betonowaniem bruzd zgodnie z wytycznymi dla danego systemu rur. 3. Instalacja wody hydrantowej Zgodnie z założeniami pożarowymi, w obiekcie zostanie zamontowany hydrant DN25. Wydajność hydrantu HP25 Q=1,0 [l/s] = 3,6 [m3/h] Całość instalacji hydrantowej wykonano jako instalację wodną, nawodnioną. Ciśnienie na zaworze hydrantowym przyjęto 0,2 MPa. W pomieszczeniu kotłowni przewiduje się podłączenie wody hydrantowej do istniejącej instalacji wody oraz montaż zaworu antyskażeniowego na wysokości 0,5 m wg wymagań normy PN-EN 1717:2003. Instalację wody hydrantowej należy wykonać z rur stalowych ocynkowanych DN40-DN25 wg PN-74/H łączonych na gwint. 4. Instalacja kanalizacji sanitarnej Zużyte wody z przyborów sanitarnych, wpustów podłogowych oraz urządzeń przekazywane będą poprzez armaturę odpływową do podejść kanalizacyjnych

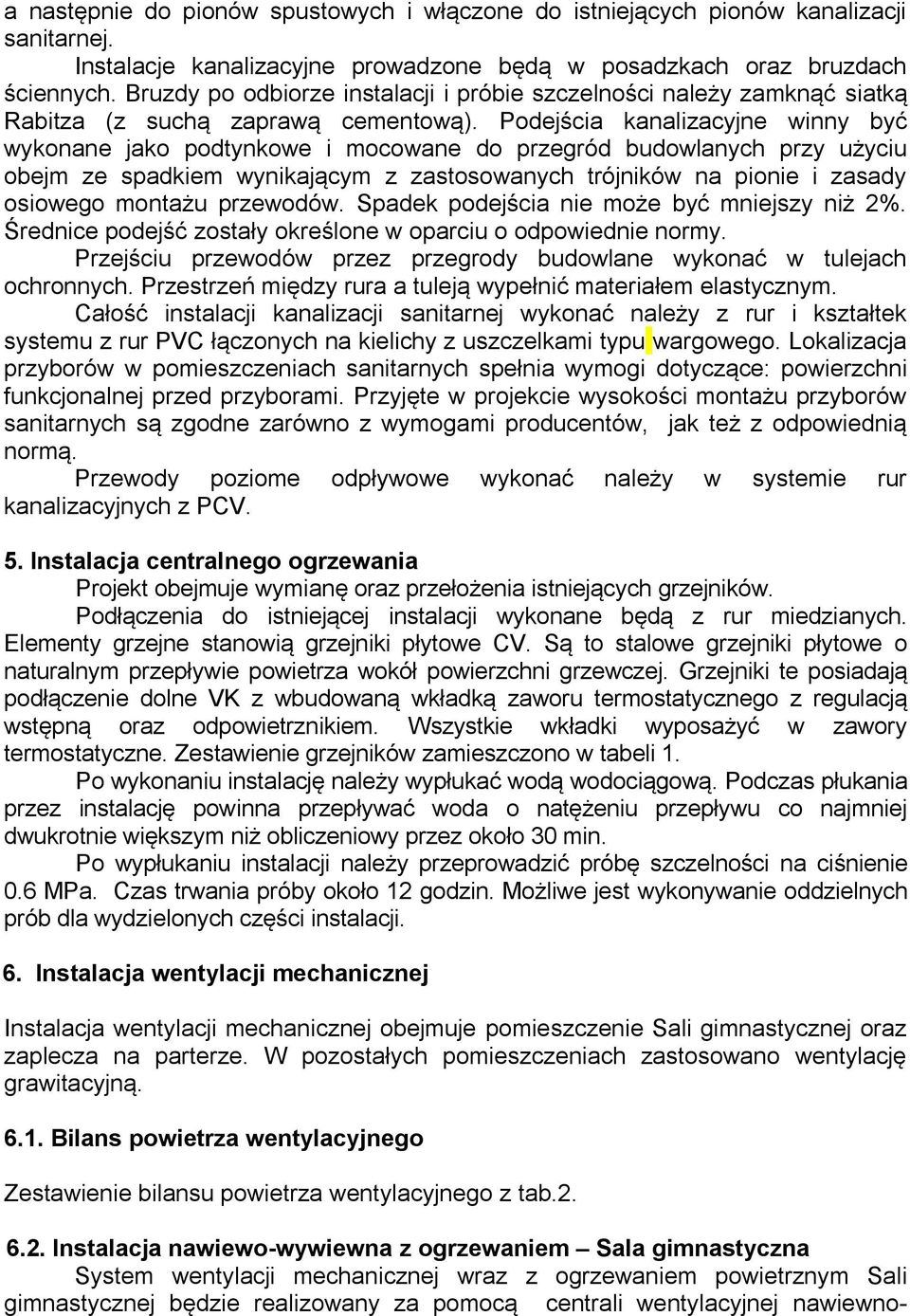

5 a następnie do pionów spustowych i włączone do istniejących pionów kanalizacji sanitarnej. Instalacje kanalizacyjne prowadzone będą w posadzkach oraz bruzdach ściennych. Bruzdy po odbiorze instalacji i próbie szczelności należy zamknąć siatką Rabitza (z suchą zaprawą cementową). Podejścia kanalizacyjne winny być wykonane jako podtynkowe i mocowane do przegród budowlanych przy użyciu obejm ze spadkiem wynikającym z zastosowanych trójników na pionie i zasady osiowego montażu przewodów. Spadek podejścia nie może być mniejszy niż 2%. Średnice podejść zostały określone w oparciu o odpowiednie normy. Przejściu przewodów przez przegrody budowlane wykonać w tulejach ochronnych. Przestrzeń między rura a tuleją wypełnić materiałem elastycznym. Całość instalacji kanalizacji sanitarnej wykonać należy z rur i kształtek systemu z rur PVC łączonych na kielichy z uszczelkami typu wargowego. Lokalizacja przyborów w pomieszczeniach sanitarnych spełnia wymogi dotyczące: powierzchni funkcjonalnej przed przyborami. Przyjęte w projekcie wysokości montażu przyborów sanitarnych są zgodne zarówno z wymogami producentów, jak też z odpowiednią normą. Przewody poziome odpływowe wykonać należy w systemie rur kanalizacyjnych z PCV. 5. Instalacja centralnego ogrzewania Projekt obejmuje wymianę oraz przełożenia istniejących grzejników. Podłączenia do istniejącej instalacji wykonane będą z rur miedzianych. Elementy grzejne stanowią grzejniki płytowe CV. Są to stalowe grzejniki płytowe o naturalnym przepływie powietrza wokół powierzchni grzewczej. Grzejniki te posiadają podłączenie dolne VK z wbudowaną wkładką zaworu termostatycznego z regulacją wstępną oraz odpowietrznikiem. Wszystkie wkładki wyposażyć w zawory termostatyczne. Zestawienie grzejników zamieszczono w tabeli 1. Po wykonaniu instalację należy wypłukać wodą wodociągową. Podczas płukania przez instalację powinna przepływać woda o natężeniu przepływu co najmniej dwukrotnie większym niż obliczeniowy przez około 30 min. Po wypłukaniu instalacji należy przeprowadzić próbę szczelności na ciśnienie 0.6 MPa. Czas trwania próby około 12 godzin. Możliwe jest wykonywanie oddzielnych prób dla wydzielonych części instalacji. 6. Instalacja wentylacji mechanicznej Instalacja wentylacji mechanicznej obejmuje pomieszczenie Sali gimnastycznej oraz zaplecza na parterze. W pozostałych pomieszczeniach zastosowano wentylację grawitacyjną Bilans powietrza wentylacyjnego Zestawienie bilansu powietrza wentylacyjnego z tab Instalacja nawiewo-wywiewna z ogrzewaniem Sala gimnastyczna System wentylacji mechanicznej wraz z ogrzewaniem powietrznym Sali gimnastycznej będzie realizowany za pomocą centrali wentylacyjnej nawiewno-
6 wywiewnej z odzyskiem ciepła o wydajności N/W-3970/3210 m3/h z nagrzewnicą wodną o mocy grzewczej 42,4 kw. Urządzenie zostanie zamontowane na zewnątrz budynku na konstrukcji wsporczej. Powietrze będzie rozprowadzane za pomocą kanałów wentylacyjnych okrągłych oraz prostokątnych izolowanych wełną 30 mm w płaszczu z foli aluminiowej. Kanały prowadzone pod dachem w przestrzeni elementów konstrukcyjnych dachu. Kanały prowadzone na zewnątrz zaizolować wełną 100 mm oraz okuć blachą. Centrala jest załączana za pomocą automatyki sterującej pozwalającej na utrzymanie wymaganej temperatury oraz zapewnienie wymaganej ilości powietrza wentylacyjnego Instalacja wywiewna zaplecze sali (parter) System wentylacji mechanicznej wywiewnej będzie realizowany za pomocą wentylatorów łazienkowych o wydajności m3/h podłączonych dom istniejących szachtów wentylacyjnych. Wyrzut powietrza zużytego ponad dach. Powietrze będzie rozprowadzane za pomocą kanałów wentylacyjnych okrągłych oraz prostokątnych nieizolowanych prowadzonych pod stropem pracowni. Wentylatory załączane wraz z oświetleniem (z opóźnieniem czasowym) oraz możliwością programowania czasu pracy (zegar czasowy) 7. Instalacji ciepła technologicznego do centrali wentylacyjnej Nagrzewnica centrali wentylacyjnej zlokalizowanej na zewnątrz budynku będzie zasilana z ciepło z istniejącej kotłowni. Czynnikiem grzewczym będzie 35% roztwór glikolu. Projektuje się przebudowę istniejącej instalacji w kotłowni polegająca na włączeniu się do istniejącego rozdzielacza za pomocą wymiennika płytowego. Obieg czynnika zapewni pompa załączana na sygnał z automatyki centrali. Instalację należy wykonać z rur stalowych izolwanych zgodnie z przepisami. 8. Uwagi końcowe - Całość robót wykonać zgodnie z wytycznymi zawartymi w Warunkach Technicznych Wykonania i odbioru Robót Budowlanych Montaż cz. II. Instalacje sanitarne i przemysłowe oraz Wewnętrzne instalacje wodociągowe i grzewcze z rur miedzianych wytyczne stosowania i projektowania wydane przez COBR Techniki instalacyjnej Instal Warszawa. - Na przewodach c.o. i ciepłej wody należy kompensować wydłużenia liniowe przez zastosowanie kompensacji naturalnej oraz punktów stałych. Graniczna długość przewodów nie wymagających kompensacji wynosi 5m. - w trakcie układania rurociągów kanalizacyjnych i wodociągowych należy sprawdzać zgodność z projektem oraz zachowanie odległości od instalacji elektrycznej. - po zakończeniu robót montażowych instalacji sanitarnych należy je poddać próbom szczelności. - po zakończeniu prób należy dokonać odbioru końcowego w obecności przedstawicieli wykonawcy, inwestora i użytkownika

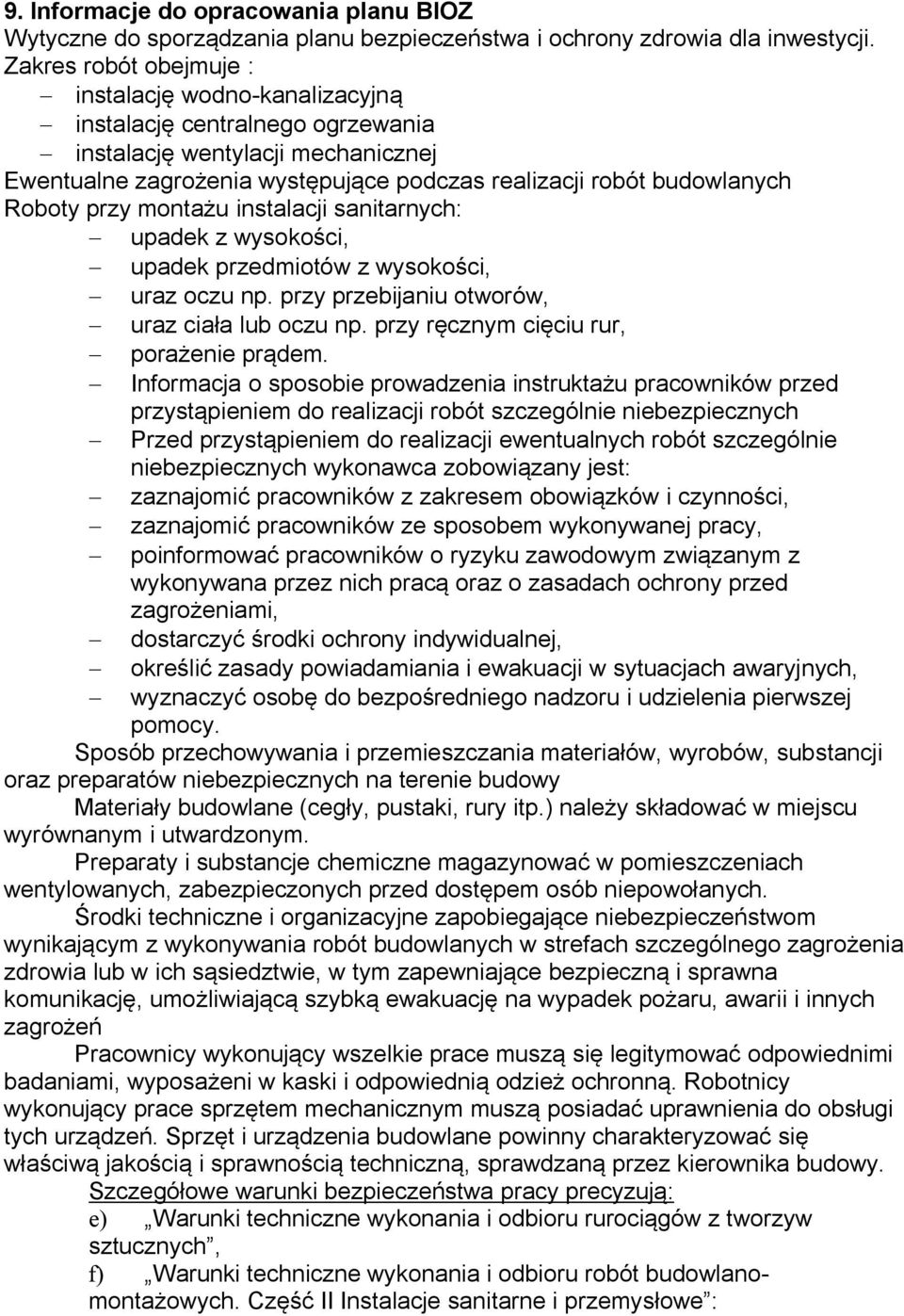

7 9. Informacje do opracowania planu BIOZ Wytyczne do sporządzania planu bezpieczeństwa i ochrony zdrowia dla inwestycji. Zakres robót obejmuje : instalację wodno-kanalizacyjną instalację centralnego ogrzewania instalację wentylacji mechanicznej Ewentualne zagrożenia występujące podczas realizacji robót budowlanych Roboty przy montażu instalacji sanitarnych: upadek z wysokości, upadek przedmiotów z wysokości, uraz oczu np. przy przebijaniu otworów, uraz ciała lub oczu np. przy ręcznym cięciu rur, porażenie prądem. Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do realizacji ewentualnych robót szczególnie niebezpiecznych wykonawca zobowiązany jest: zaznajomić pracowników z zakresem obowiązków i czynności, zaznajomić pracowników ze sposobem wykonywanej pracy, poinformować pracowników o ryzyku zawodowym związanym z wykonywana przez nich pracą oraz o zasadach ochrony przed zagrożeniami, dostarczyć środki ochrony indywidualnej, określić zasady powiadamiania i ewakuacji w sytuacjach awaryjnych, wyznaczyć osobę do bezpośredniego nadzoru i udzielenia pierwszej pomocy. Sposób przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy Materiały budowlane (cegły, pustaki, rury itp.) należy składować w miejscu wyrównanym i utwardzonym. Preparaty i substancje chemiczne magazynować w pomieszczeniach wentylowanych, zabezpieczonych przed dostępem osób niepowołanych. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniające bezpieczną i sprawna komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Pracownicy wykonujący wszelkie prace muszą się legitymować odpowiednimi badaniami, wyposażeni w kaski i odpowiednią odzież ochronną. Robotnicy wykonujący prace sprzętem mechanicznym muszą posiadać uprawnienia do obsługi tych urządzeń. Sprzęt i urządzenia budowlane powinny charakteryzować się właściwą jakością i sprawnością techniczną, sprawdzaną przez kierownika budowy. Szczegółowe warunki bezpieczeństwa pracy precyzują: e) Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych, f) Warunki techniczne wykonania i odbioru robót budowlanomontażowych. Część II Instalacje sanitarne i przemysłowe :
8 g) stosować drabiny oznaczone znakiem bezpieczeństwa B, h) miejsca niebezpieczne oznaczyć właściwymi znakami lub barwami, i) wyznaczyć ewentualne strefy niebezpieczne, j) używać odzieży ochronnej, np. okularów, rękawic ochronnych itp., k) używać tylko sprawne narzędzia i elektronarzędzia, l) oznaczyć i zapewnić wolne drogi ewakuacji, m) zorganizować stały nadzór. Miejsce przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych należy określić precyzyjnie w planie. Uwaga : Na terenie budowy należy umieścić w sposób trwały i zabezpieczony przed zniszczeniem ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. Ogłoszenie to powinno zawierać: n) przewidywane terminy rozpoczęcia i zakończenia wykonywanych robót budowlanych o) maksymalną liczbę pracowników zatrudnionych na budowie w poszczególnych okresach p) informacje dotyczące planu bezpieczeństwa i ochrony zdrowia. Uwagi końcowe: Przy realizacji robót obowiązuje Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz.U. nr 47 poz. 401). Opracował:
9 Tab.1 Zestawienie projektowanych grzejników Symbol pomiesz. θi [ C] Φdane [W] Typ grzejnika L [mm] H [mm] D [mm] Parter 0/ CV / CV / CV Piętro 1/ CV / CV / CV / CV / CV / CV / CV / CV
10 Tab 2 Zestawienie powietrza wentylacyjnego L.p. Pomieszczenie Pow. Wys. Kub. Nawiew Wywiew Krotność oznacz funkcja A h V N m2 m m3 m3/h m3/h [1/h] PARTER 1. 0/1 Duża sala gimnastyczna 267,61 5, ,0 2. 0/2 Mała sala gimnastyczna 34,29 2,62 90 wentylacja grawitacyjna 3. 0/3 Komunikacja 6,92 2, /4 Szatnia chłopców 15,43 2,62 40 KK 120 4,0 5. 0/5 WC 2,25 2,62 6 KK 75 12,7 6. 0/6 Komunikacja 5,31 2, /7 Szatnia dziewcząt 20,5 2,62 54 KK 75 4,0 8. 0/8 WC 1,42 2,62 4 KK 75 20,2 9. 0/9 Magazyn sprzętu 15,93 2, /10 Szatnia przedszkolaków 10,7 2, /11 Kantorek nauczyciela 8,65 2,62 23 wentylacja grawitacyjna PIĘTRO 12. 1/1 Sala informatyczna 48,22 2, wentylacja grawitacyjna 13. 1/2 Sala lekcyjna 74 2, wentylacja grawitacyjna
11 Nazwa: N1 Typ: Nawiewny Opis: Nawiew-hala sportowa Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi N1 2 WS Kolano symetryczne alfa= 90 a= 600 b= 400 e= 50 f= 50 r= 100 fg= 0 ocynk 1,80 3,60 Ogólne N1 1 WS Kolano symetryczne alfa= 90 a= 440 b= 1028 e= 50 f= 50 r= 150 fg= 0 ocynk 6,33 6,33 Ogólne Centrala wentylacyjna nawiewnowywiewna z wymiennikiem N1 1 AHU1 krzyżowym, N/W-3970/3210 m3/h, 300 Pa, nagrzewnica wodna o mocy 0,00 Ogólne grzewczej 42,4 kw, wersja zewnątrzna N1 1 USE Redukcja symetryczna d1= 560 d2= 500 l1= 122 ocynk 0,50 0,50 Ogólne N1 1 USE Redukcja symetryczna d1= 500 d2= 450 l1= 109 ocynk 0,42 0,42 Ogólne N1 1 USE Redukcja symetryczna d1= 450 d2= 400 l1= 109 ocynk 0,38 0,38 Ogólne N1 1 USE Redukcja symetryczna d1= 400 d2= 355 l1= 97 ocynk 0,32 0,32 Ogólne N1 1 USE Redukcja symetryczna d1= 355 d2= 315 l1= 85 ocynk 0,23 0,23 Ogólne N1 1 USE Redukcja symetryczna d1= 315 d2= 200 l1= 188 ocynk 0,30 0,30 Ogólne N1 1 US Redukcja symetryczna a= 440 b= 1028 c= 400 d= 600 l= 514 ocynk 1,63 1,63 Ogólne N1 1 TUBE* Przewód okrągły d1= 560 l1= 2.77 m ocynk 4,88 4,88 Ogólne N1 1 TUBE* Przewód okrągły d1= 500 l1= 4.46 m ocynk 3,40 7,00 Ogólne N1 1 TUBE* Przewód okrągły d1= 450 l1= 2.18 m ocynk 3,08 3,08 Ogólne N1 1 TUBE* Przewód okrągły d1= 400 l1= 2.18 m ocynk 2,74 2,74 Ogólne N1 1 TUBE* Przewód okrągły d1= 355 l1= 2.19 m ocynk 2,44 2,44 Ogólne N1 1 TUBE* Przewód okrągły d1= 315 l1= 2.21 m ocynk 2,18 2,18 Ogólne N1 1 TUBE* Przewód okrągły d1= 200 l1= 2.02 m ocynk 1,27 1,27 Ogólne N1 1 RS1* Tłumik kanałowy prostokątny a= 600 b= 400 l= 1000 ocynk 0,00 Ogólne N1 1 RS Symetryczne przejście koło/prostokąt a= 400 b= 600 d= 560 g= 80 l= 426 ocynk 0,85 0,85 Ogólne N1 1 RFC* Prostokątny króciec elastyczny a= 440 b= 1028 l= 200 0,00 Ogólne N1 1 RD1* Przepustnica prostokątna a= 440 b= 1028 l= 200 ocynk 0,00 Ogólne N1 1 MFA Złączka mufowa d1= 200 ocynk 0,06 0,06 Ogólne N1 8 MFA Złączka mufowa d1= 160 ocynk 0,05 0,38 Ogólne N1 1 K Przewód prostokątny a= 600 b= 400 l= 543 ocynk 1,09 1,09 Ogólne N1 1 K Przewód prostokątny a= 600 b= 400 l= 150 ocynk 0,30 0,30 Ogólne N1 1 K Przewód prostokątny a= 600 b= 400 l= 1177 ocynk 2,35 2,35 Ogólne N1 1 K Przewód prostokątny a= 600 b= 400 l= 1043 ocynk 2,09 2,09 Ogólne N1 1 K Przewód prostokątny a= 440 b= 1028 l= 926 ocynk 2,72 2,72 Ogólne N1 1 K Przewód prostokątny a= 400 b= 600 l= 1500 ocynk 3,00 3,00 Ogólne N1 8 JD1* Dysza dalekiego zasięgu D= 160 L= 8m stal 0,00 Ogólne N1 1 DRE Zaślepka męska d1= 200 ocynk 0,06 0,06 Ogólne N1 8 CD1*+0 Przepustnica okrągła d= 160 l= 160 ocynk 0,00 Ogólne N1 1 ATE Symetryczny trójnik 90 stopni d1= 560 d3= 160 l1= 210 ocynk 0,86 0,86 Ogólne N1 2 ATE Symetryczny trójnik 90 stopni d1= 500 d3= 160 l1= 210 ocynk 0,77 1,54 Ogólne N1 1 ATE Symetryczny trójnik 90 stopni d1= 450 d3= 160 l1= 210 ocynk 0,70 0,70 Ogólne
12 N1 1 ATE Symetryczny trójnik 90 stopni d1= 400 d3= 160 l1= 210 ocynk 0,63 0,63 Ogólne N1 1 ATE Symetryczny trójnik 90 stopni d1= 355 d3= 160 l1= 210 ocynk 0,51 0,51 Ogólne N1 1 ATE Symetryczny trójnik 90 stopni d1= 315 d3= 160 l1= 210 ocynk 0,46 0,46 Ogólne N1 1 ATE Symetryczny trójnik 90 stopni d1= 200 d3= 160 l1= 210 ocynk 0,28 0,28 Ogólne N1 4 3 Wentylator sufitowy 0,00 UWAGA: 1. Kanały na zewnątrz izolacja 10 cm wełna+okucie blachą
13 Nazwa: W1 Typ: Wywiewny Opis: Wywiew-hala sportowa Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi W1 2 WS Kolano symetryczne alfa= 90 a= 600 b= 400 e= 50 f= 50 r= 100 fg= 0 ocynk 1,80 3,60 Ogólne W1 1 WS Kolano symetryczne alfa= 90 a= 440 b= 1028 e= 50 f= 50 r= 150 fg= 0 ocynk 6,33 6,33 Ogólne W1 1 WS Kolano symetryczne alfa= 90 a= 400 b= 600 e= 50 f= 50 r= 100 fg= 0 ocynk 2,60 2,60 Ogólne W1 4 VS 190 Samoczynna przepustnica zwrotna VS D1= 235 D2= 213 D3= 183 E= 0 H= 115 0,00 Rosenberg W1 1 USE Redukcja symetryczna d1= 560 d2= 500 l1= 122 ocynk 0,50 0,50 Ogólne W1 1 USE Redukcja symetryczna d1= 500 d2= 450 l1= 109 ocynk 0,42 0,42 Ogólne W1 1 USE Redukcja symetryczna d1= 450 d2= 400 l1= 109 ocynk 0,38 0,38 Ogólne W1 1 USE Redukcja symetryczna d1= 400 d2= 355 l1= 97 ocynk 0,32 0,32 Ogólne W1 1 USE Redukcja symetryczna d1= 355 d2= 315 l1= 85 ocynk 0,23 0,23 Ogólne W1 1 USE Redukcja symetryczna d1= 315 d2= 200 l1= 188 ocynk 0,30 0,30 Ogólne W1 1 US Redukcja symetryczna a= 440 b= 1028 c= 400 d= 600 l= 514 ocynk 1,63 1,63 Ogólne W1 1 TUBE* Przewód okrągły d1= 560 l1= 7.46 m ocynk 4,57 13,13 Ogólne W1 1 TUBE* Przewód okrągły d1= 500 l1= 4.90 m ocynk 4,05 7,69 Ogólne W1 1 TUBE* Przewód okrągły d1= 450 l1= 2.39 m ocynk 3,38 3,38 Ogólne W1 1 TUBE* Przewód okrągły d1= 400 l1= 2.40 m ocynk 3,01 3,01 Ogólne W1 1 TUBE* Przewód okrągły d1= 355 l1= 2.39 m ocynk 2,66 2,66 Ogólne W1 1 TUBE* Przewód okrągły d1= 315 l1= 2.45 m ocynk 2,42 2,42 Ogólne W1 1 TUBE* Przewód okrągły d1= 200 l1= 2.17 m ocynk 1,36 1,36 Ogólne W1 1 TUBE* Przewód okrągły d1= 100 l1= 9.22 m ocynk 0,06 2,89 Ogólne W1 6 SILENT 100 CZ Wentylator łazienkowy D= 100 A= 158 B= 109 Masa [kg]= 1 Obroty (n) [1/min]= 2400 pobór mocy [kw]=0.008 Napięcie [V]= 1x230 Schemat podł.= 5 tworzywa sztuczne 0,00 Venture Industries W1 1 RS Symetryczne przejście koło/prostokąt a= 400 b= 600 d= 560 g= 80 l= 426 ocynk 0,85 0,85 Ogólne W1 1 RFC* Prostokątny króciec elastyczny a= 440 b= 1028 l= 200 0,00 Ogólne W1 1 RD1* Przepustnica prostokątna a= 440 b= 1028 l= 200 ocynk 0,00 Ogólne W1 1 OC1* Odsadzka okrągła d1= 560 e= 200 l1= 2515 ocynk 5,06 5,06 Ogólne W1 1 K Przewód prostokątny a= 600 b= 400 l= 150 ocynk 0,30 0,30 Ogólne W1 1 K Przewód prostokątny a= 400 b= 600 l= 354 ocynk 0,71 0,71 Ogólne W1 1 K Przewód prostokątny a= 400 b= 600 l= 234 ocynk 0,47 0,47 Ogólne W1 1 K Przewód prostokątny a= 400 b= 600 l= 220 ocynk 0,44 0,44 Ogólne W1 3 K Przewód prostokątny a= 400 b= 600 l= 1500 ocynk 3,00 9,00 Ogólne W1 1 DRE Zaślepka męska d1= 200 ocynk 0,06 0,06 Ogólne W1 1 CG1*+DA2 Kratka wentylacyjna na kanały okrągłe L= 150 H= 400 D= 560 stal 0,00 Ogólne W1 7 CG1* Kratka wentylacyjna na kanały okrągłe L= 150 H= 400 D= 560 stal 0,00 Ogólne W1 1 BGE Kolano prasowane alfa= 90 r= 1 d1= 560 ocynk 2,01 2,01 Ogólne W1 3 BGE Kolano prasowane alfa= 90 r= 1 d1= 100 ocynk 0,06 0,19 Ogólne W1 1 ATE Symetryczny trójnik 90 stopni d1= 100 d3= 100 l1= 145 ocynk 0,11 0,11 Ogólne
14
15 1 2 3 hp=420cm. DN32 Hpom.=5,38m. Hpom.=5,49m. do konstukcji stalowej 0/1 0/1 +16 C Φwym: W Hpom.=5,38m. 0/11 0/ C Φwym: 785 W Hpom.=2,62m. 0/2 0/2 +16 C Φwym: 3175 W hp=180cm. hp=180cm. hp=180cm. 2x12,0x30 0/3 Hpom.=300 0/8 0/6 H 0/4 +24 C Φwym: 1765 W 2x18,5x30 POMIESZCZENIA ISTNIEJĄCE -nie projektuje się zmian 5x18,0x28 0/9 0/7 0/6a +20 C Φwym: 450 W 0/5 16 x 2,25 0/7 +24 C Φwym: 2120 W 0/6a 0/4 3x13,0x34 0/10 hp=168cm. hp=168cm. TEMAT PROJEKTU: PROJEKT PRZEBUDOWY Z NADBUDOWĄ WYDZIELONEJ CZĘŚCI BUDYNKU ZPO W KRZYWACZCE LOKALIZACJA: DZIAŁKA NR 1054/ KRZYWACZKA GM. SUŁKOWICE INWESTOR: GMINA SUŁKOWICE UL. RYNEK SUŁKOWICE PROJEKTANT: mgr inż. LESŁAW GĘBSKI SPRAWDZAJĄCY : mgr inż. PIOTR TYLKA OPRACOWAŁ: mgr inż. TOMASZ CAPEK,1x30 16,8x30 BRANŻA: SANITARNA RODZAJ PROJEKTU: ARCHITEKTONICZNY TYTUŁ RYSUNKU: RZUT PARTERU INSTALACJA OGRZEWANIA I WENTYLACJI MECHABICZNEJ NR UPRAWNIE Ń: RP.Upr. 285/93; 4318/61 MAP/0230/POOS/09 MAP/0196/ZHOS/11 PODPIS: NR RYSUNKU SKALA: IS-02 1:100 DATA:
16 hp=420cm. 1/1 +20 C Φwym: 3970 W 3x15,5x28 POMIESZCZENIA ISTNIEJĄCE -nie projektuje się zmian 1/2 +20 C Φwym: 5920 W ATTYKA 6x17,1x30 hp=90cm. hp=90cm. hp=90cm. 1/1 Hpom.=2,67m. hp=90cm. Hpom.=3,20m. 1/2 3x13,0x34 hp=90cm. hp=90cm. Hpom.=2,96m. hp=90cm. hp=90cm. hp=90cm. 2' TEMAT PROJEKTU: PROJEKT PRZEBUDOWY Z NADBUDOWĄ WYDZIELONEJ CZĘŚCI BUDYNKU ZPO W KRZYWACZCE LOKALIZACJA: DZIAŁKA NR 1054/ KRZYWACZKA GM. SUŁKOWICE INWESTOR: GMINA SUŁKOWICE UL. RYNEK SUŁKOWICE PROJEKTANT: mgr inż. LESŁAW GĘBSKI SPRAWDZAJĄCY : mgr inż. PIOTR TYLKA OPRACOWAŁ: mgr inż. TOMASZ CAPEK BRANŻA: SANITARNA RODZAJ PROJEKTU: ARCHITEKTONICZNY TYTUŁ RYSUNKU: RZUT PIĘTRA INSTALACJA OGRZEWANIA I WENTYLACJI MECHANICZNEJ NR UPRAWNIE Ń: RP.Upr. 285/93; 4318/61 MAP/0230/POOS/09 MAP/0196/ZHOS/11 PODPIS: NR RYSUNKU SKALA: IS-03 1:100 DATA:
17 POMIESZCZENIA ISTNIEJĄCE -nie projektuje się zmian POMIESZCZENIA ISTNIEJĄCE -nie projektuje się zmian POMIESZCZENIA ISTNIEJĄCE -nie projektuje się zmian ' Hpom.=2,67m. 1/1 Hpom.=5,49m. do konstukcji stalowej 0/1 Hpom.=2,62m. 0/2 TEMAT PROJEKTU: PROJEKT PRZEBUDOWY Z NADBUDOWĄ WYDZIELONEJ CZĘŚCI BUDYNKU ZPO W KRZYWACZCE LOKALIZACJA: DZIAŁKA NR 1054/ KRZYWACZKA GM. SUŁKOWICE INWESTOR: GMINA SUŁKOWICE UL. RYNEK SUŁKOWICE PROJEKTANT: mgr inż. LESŁAW GĘBSKI SPRAWDZAJĄCY : mgr inż. PIOTR TYLKA OPRACOWAŁ: mgr inż. TOMASZ CAPEK 5 O 5 O BRANŻA: SANITARNA RODZAJ PROJEKTU: ARCHITEKTONICZNY TYTUŁ RYSUNKU: NR RYSUNKU PRZEKRÓJ A-A INSTALACJA WENTYLACJI MECHANICZNEJ IS-04 NR UPRAWNIE Ń: RP.Upr. 285/93; 4318/61 PODPIS: MAP/0230/POOS/09 SKALA: 1:100 MAP/0196/ZHOS/11 DATA: x12,0x35
18 TEMAT PROJEKTU: PROJEKT PRZEBUDOWY Z NADBUDOWĄ WYDZIELONEJ CZĘŚCI BUDYNKU ZPO W KRZYWACZCE LOKALIZACJA: DZIAŁKA NR 1054/ KRZYWACZKA GM. SUŁKOWICE INWESTOR: GMINA SUŁKOWICE UL. RYNEK SUŁKOWICE PROJEKTANT: mgr inż. LESŁAW GĘBSKI SPRAWDZAJĄCY : mgr inż. PIOTR TYLKA OPRACOWAŁ: mgr inż. TOMASZ CAPEK BRANŻA: SANITARNA RODZAJ PROJEKTU: ARCHITEKTONICZNY TYTUŁ RYSUNKU: NR RYSUNKU KOTŁOWNIA-PRZEBUDOWA IS-05 NR UPRAWNIE Ń: RP.Upr. 285/93; 4318/61 PODPIS: MAP/0230/POOS/09 SKALA: - MAP/0196/ZHOS/11 DATA:
