ENERGETYCZNE. mgr inż. Bogdan J. Uzar EGZEMPLARZ: NR... OPRACOWANIE: NR.../2012 PROJEKT BUDOWLANO - WYKONAWCZY

Transkrypt

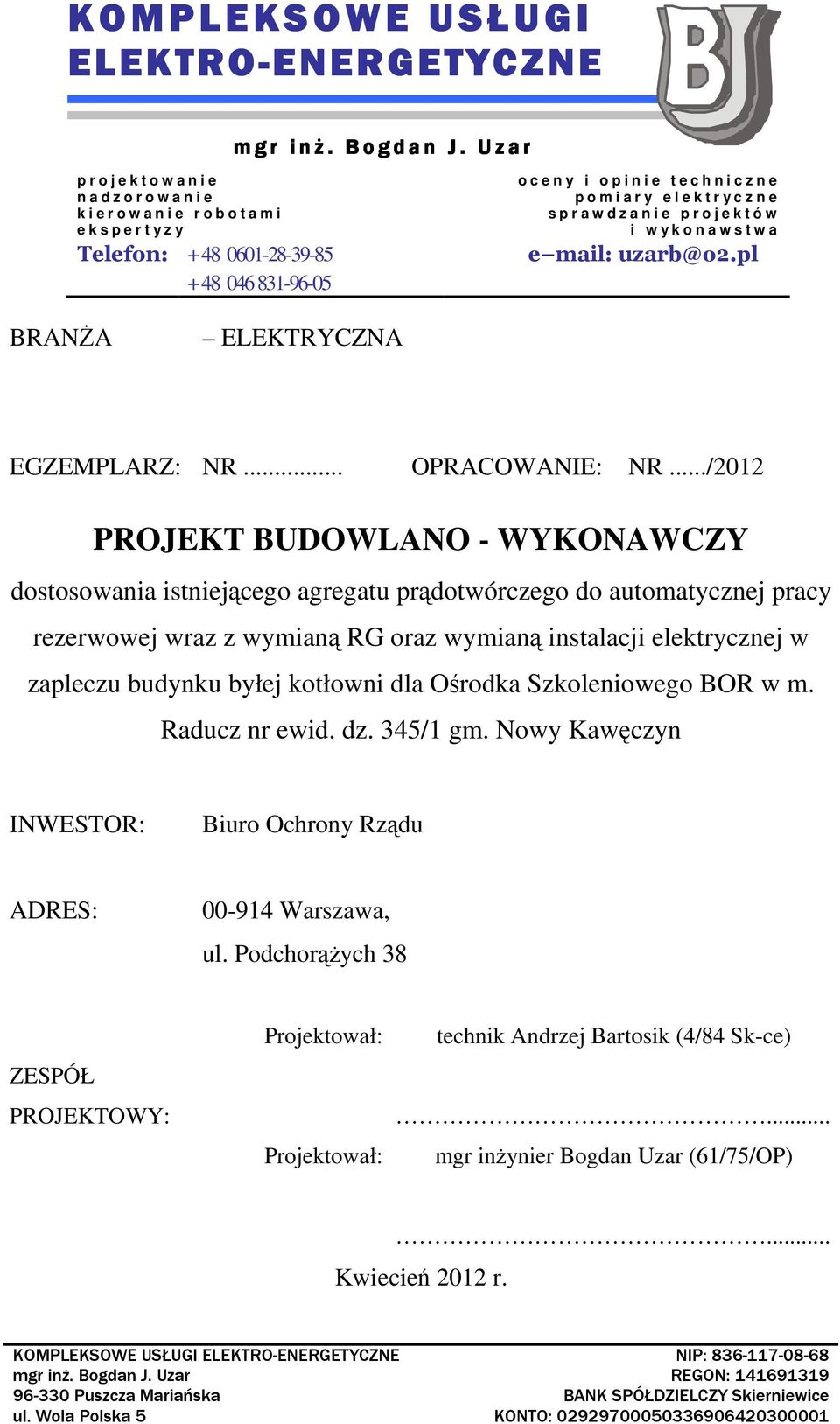

1 KOMPLEKSOWE USŁUGI ELEKTRO-ENERGETYCZNE ENERGETYCZNE mgr inż. Bogdan J. Uzar p r o j e k t o w a n i e n a d z o r o w a n i e k i e r o w a n i e r o b o t a m i e k s p e r t y z y Telefon: o c e n y i o p i n i e t e c h n i c z n e p o m i a r y e l e k t r y c z n e s p r a w d z a n i e p r o j e k t ó w i w y k o n a w s t w a e mail: uzarb@o2.pl BRANŻA ELEKTRYCZNA EGZEMPLARZ: NR... OPRACOWANIE: NR.../2012 PROJEKT BUDOWLANO - WYKONAWCZY dostosowania istniejącego agregatu prądotwórczego do automatycznej pracy rezerwowej wraz z wymianą RG oraz wymianą instalacji elektrycznej w zapleczu budynku byłej kotłowni dla Ośrodka Szkoleniowego BOR w m. Raducz nr ewid. dz. 345/1 gm. Nowy Kawęczyn INWESTOR: Biuro Ochrony Rządu ADRES: Warszawa, ul. Podchorążych 38 ZESPÓŁ PROJEKTOWY: Projektował: Projektował: technik Andrzej Bartosik (4/84 Sk-ce)... mgr inżynier Bogdan Uzar (61/75/OP)... Kwiecień 2012 r. KOMPLEKSOWE USŁUGI ELEKTRO-ENERGETYCZNE mgr inż. Bogdan J. Uzar Puszcza Mariańska ul. Wola Polska 5 NIP: REGON: BANK SPÓŁDZIELCZY Skierniewice KONTO:

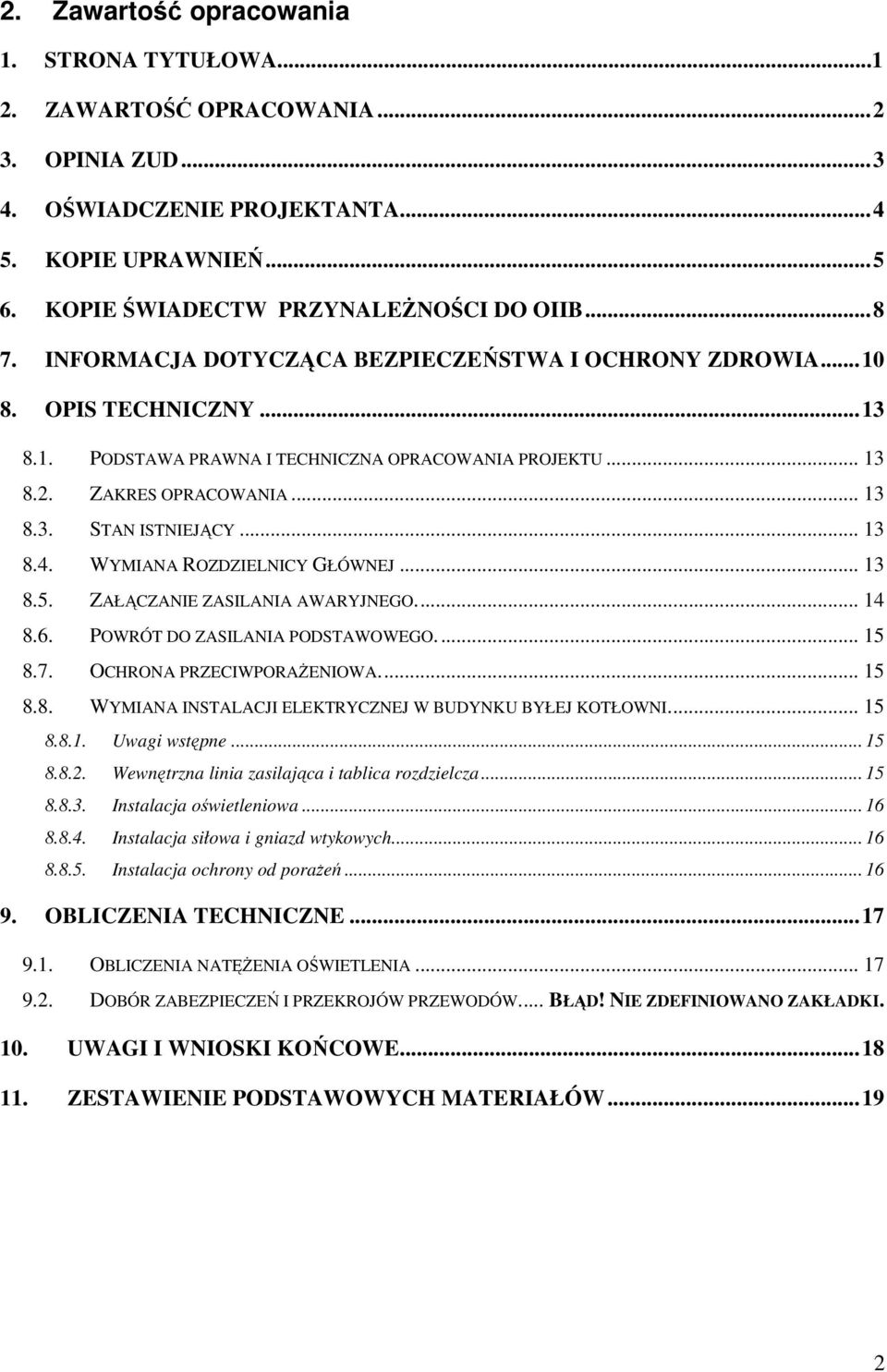

2 2. Zawartość opracowania 1. STRONA TYTUŁOWA ZAWARTOŚĆ OPRACOWANIA OPINIA ZUD OŚWIADCZENIE PROJEKTANTA KOPIE UPRAWNIEŃ KOPIE ŚWIADECTW PRZYNALEŻNOŚCI DO OIIB INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OPIS TECHNICZNY PODSTAWA PRAWNA I TECHNICZNA OPRACOWANIA PROJEKTU ZAKRES OPRACOWANIA STAN ISTNIEJĄCY WYMIANA ROZDZIELNICY GŁÓWNEJ ZAŁĄCZANIE ZASILANIA AWARYJNEGO POWRÓT DO ZASILANIA PODSTAWOWEGO OCHRONA PRZECIWPORAŻENIOWA WYMIANA INSTALACJI ELEKTRYCZNEJ W BUDYNKU BYŁEJ KOTŁOWNI Uwagi wstępne Wewnętrzna linia zasilająca i tablica rozdzielcza Instalacja oświetleniowa Instalacja siłowa i gniazd wtykowych Instalacja ochrony od porażeń OBLICZENIA TECHNICZNE OBLICZENIA NATĘŻENIA OŚWIETLENIA DOBÓR ZABEZPIECZEŃ I PRZEKROJÓW PRZEWODÓW... BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. 10. UWAGI I WNIOSKI KOŃCOWE ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW

3 3. Opinia ZUD 3

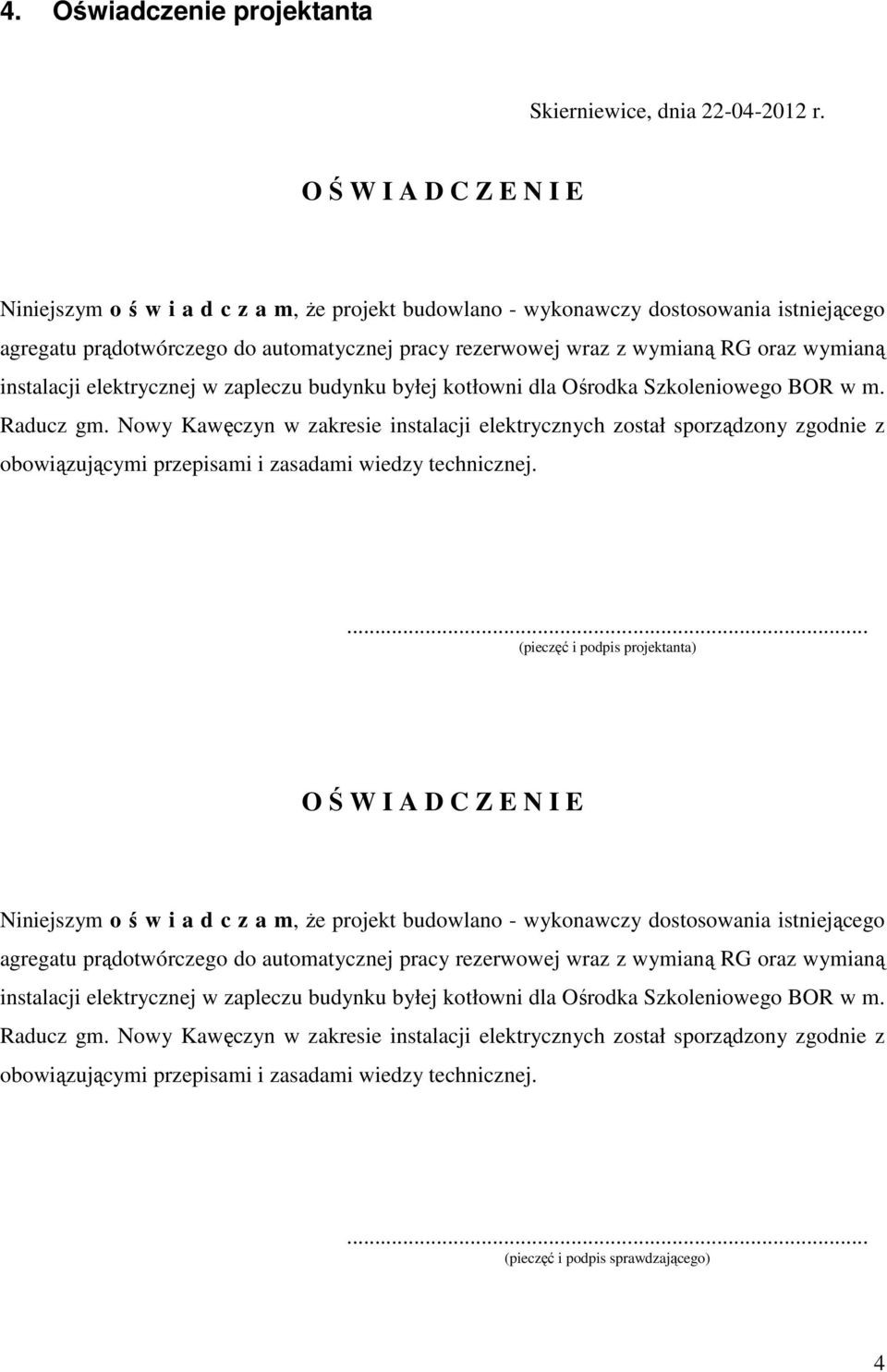

4 4. Oświadczenie projektanta Skierniewice, dnia r. O Ś W I A D C Z E N I E Niniejszym o ś w i a d c z a m, że projekt budowlano - wykonawczy dostosowania istniejącego agregatu prądotwórczego do automatycznej pracy rezerwowej wraz z wymianą RG oraz wymianą instalacji elektrycznej w zapleczu budynku byłej kotłowni dla Ośrodka Szkoleniowego BOR w m. Raducz gm. Nowy Kawęczyn w zakresie instalacji elektrycznych został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... (pieczęć i podpis projektanta) O Ś W I A D C Z E N I E Niniejszym o ś w i a d c z a m, że projekt budowlano - wykonawczy dostosowania istniejącego agregatu prądotwórczego do automatycznej pracy rezerwowej wraz z wymianą RG oraz wymianą instalacji elektrycznej w zapleczu budynku byłej kotłowni dla Ośrodka Szkoleniowego BOR w m. Raducz gm. Nowy Kawęczyn w zakresie instalacji elektrycznych został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.... (pieczęć i podpis sprawdzającego) 4

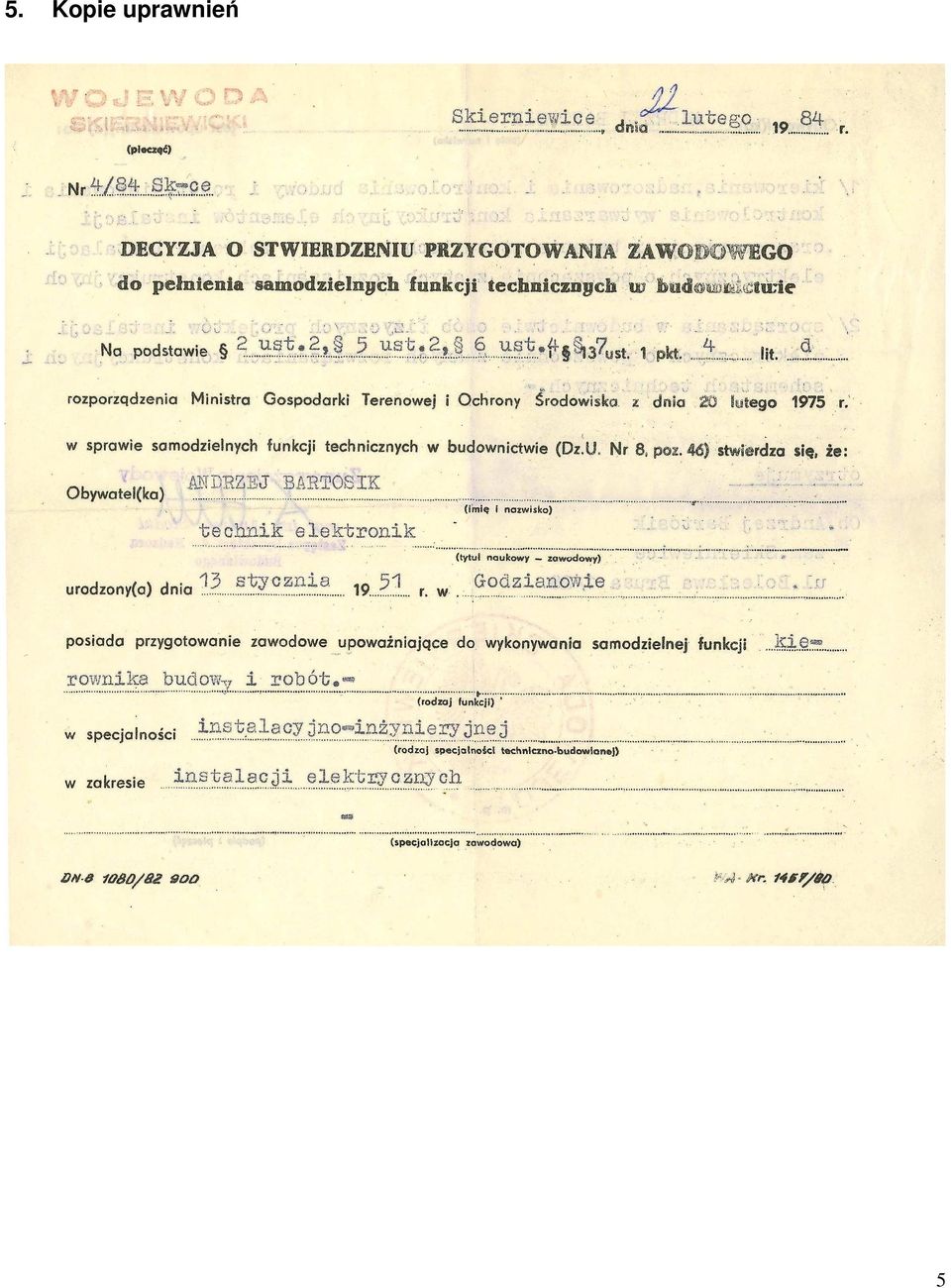

5 5. Kopie uprawnień 5

6 6

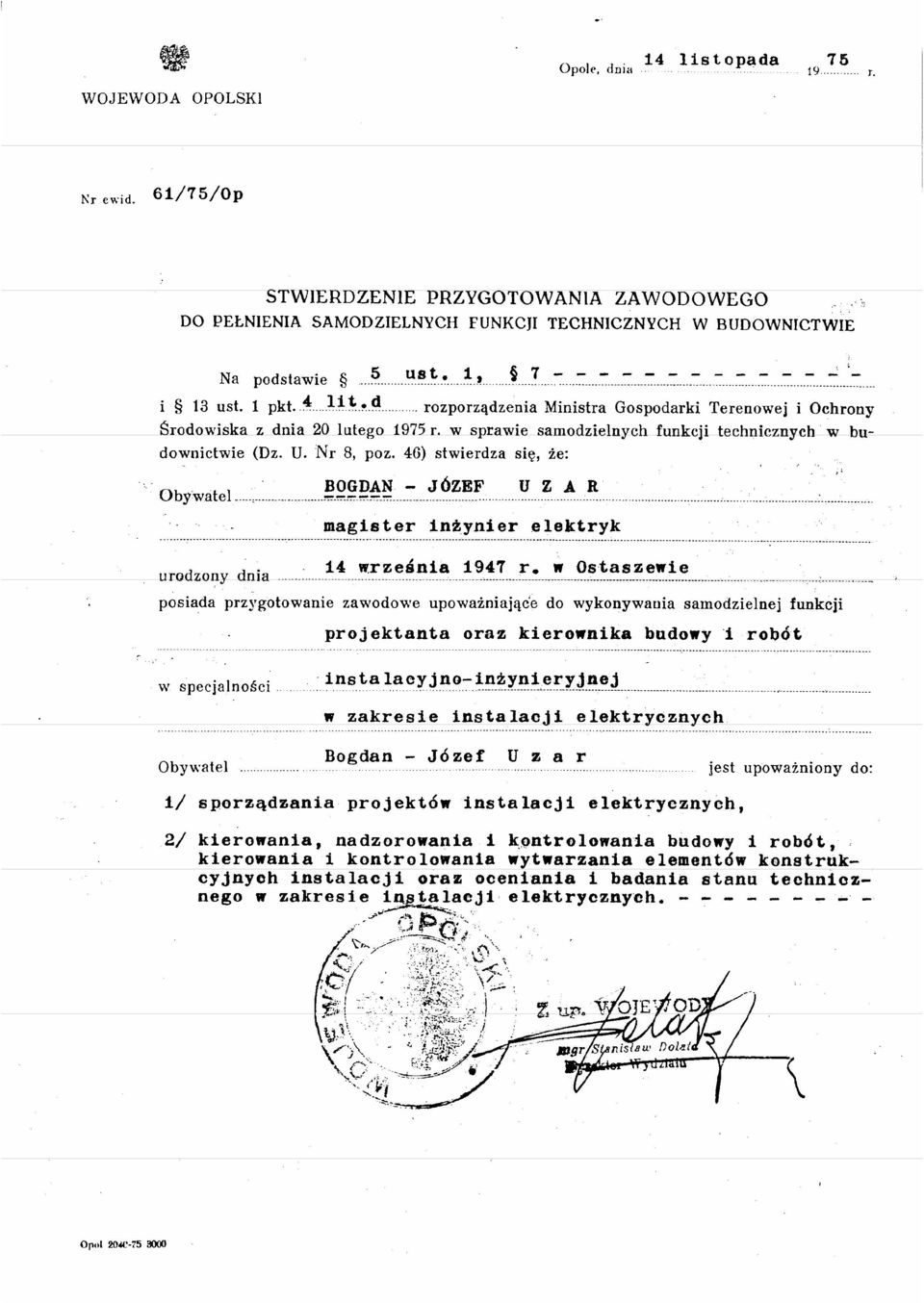

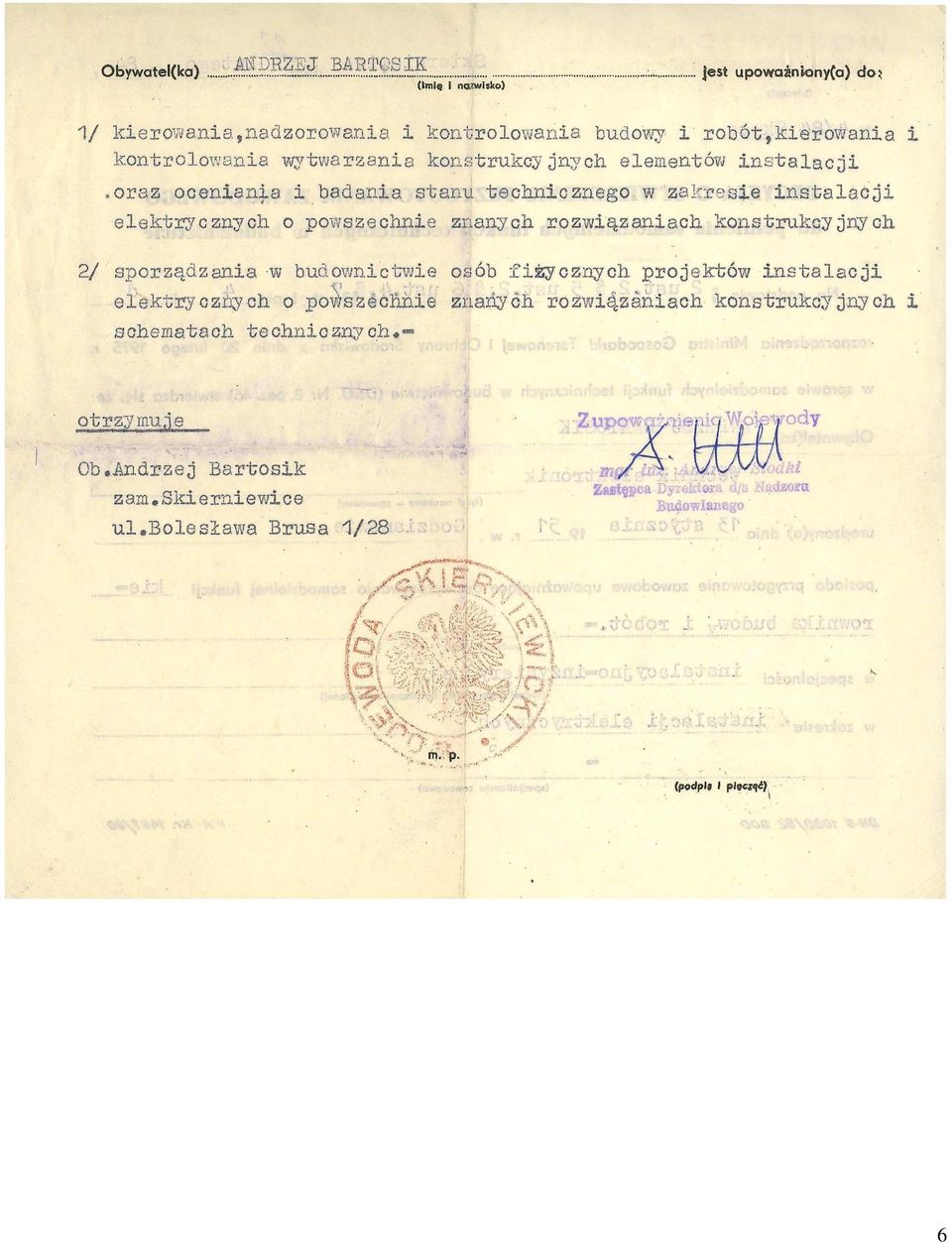

7 7

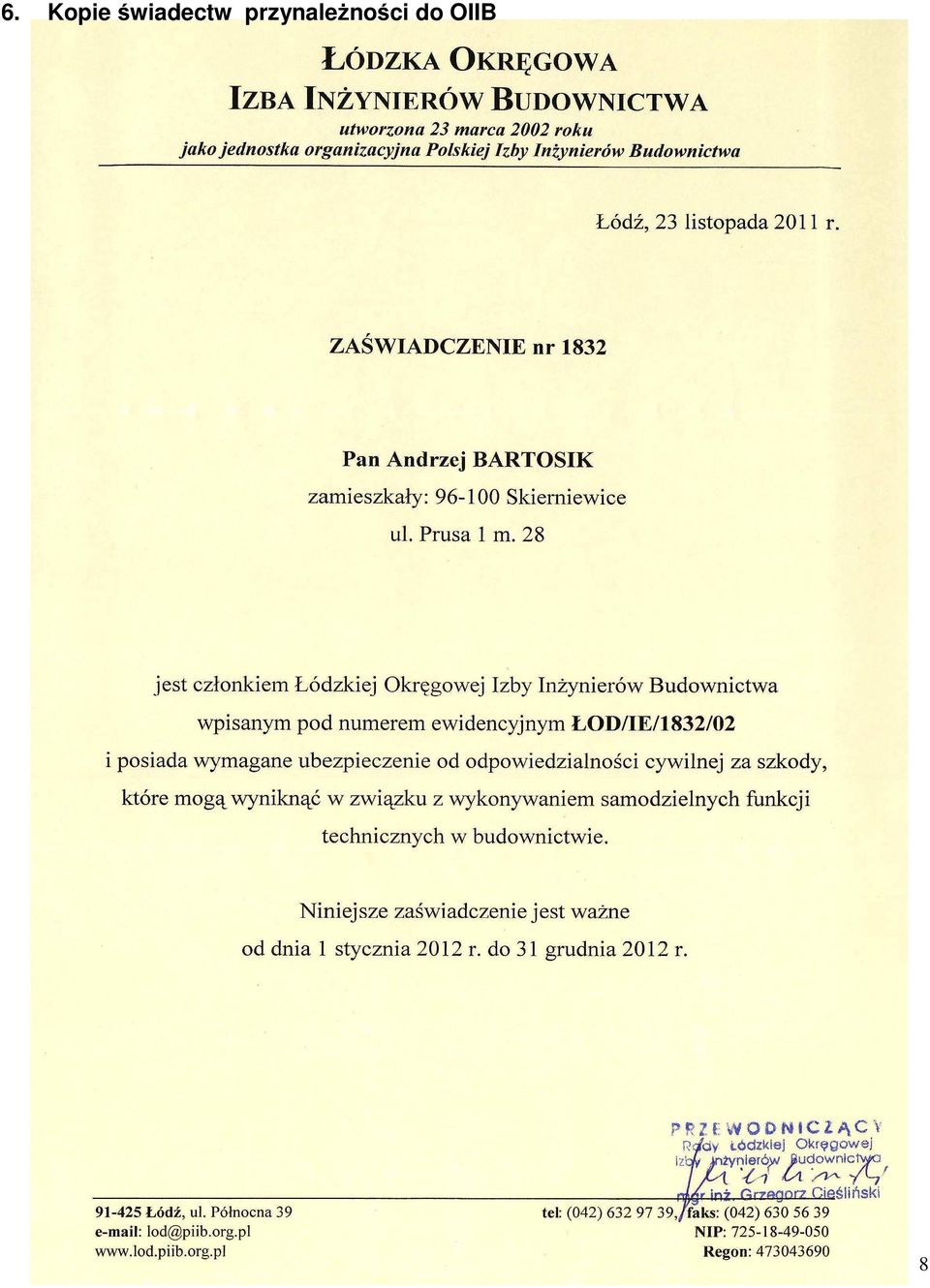

8 6. Kopie świadectw przynależności do OIIB 8

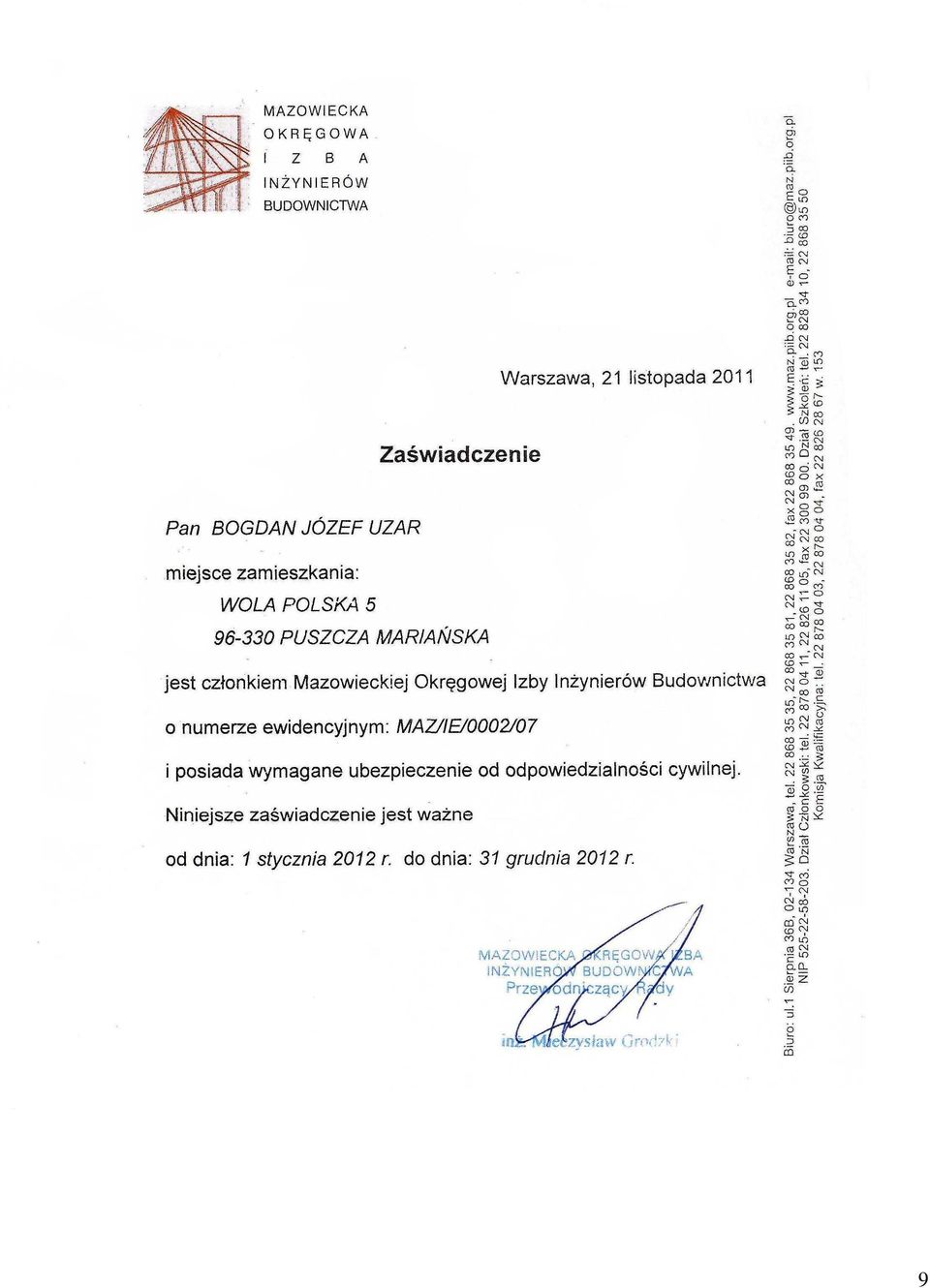

9 9

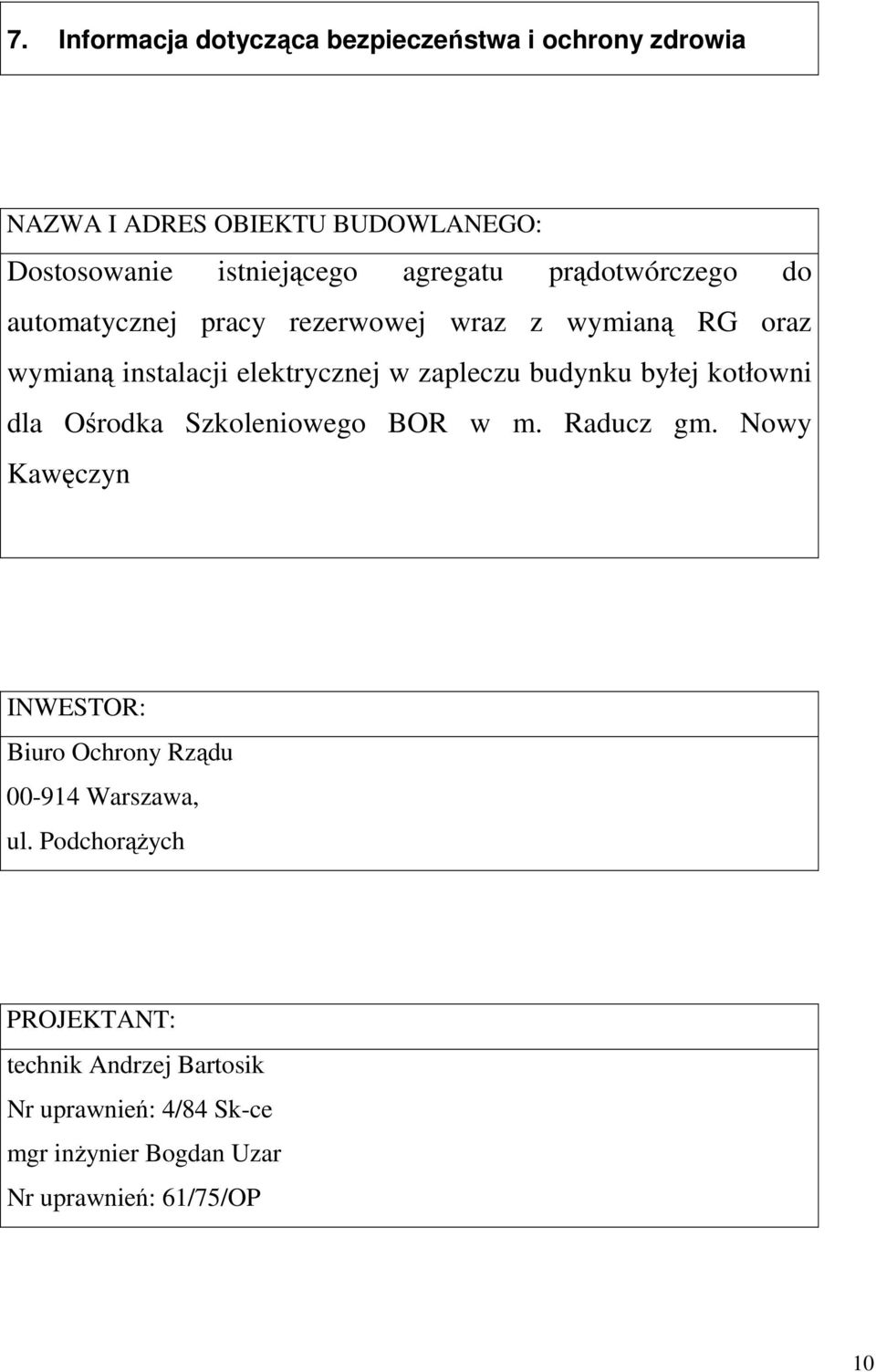

10 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia NAZWA I ADRES OBIEKTU BUDOWLANEGO: Dostosowanie istniejącego agregatu prądotwórczego do automatycznej pracy rezerwowej wraz z wymianą RG oraz wymianą instalacji elektrycznej w zapleczu budynku byłej kotłowni dla Ośrodka Szkoleniowego BOR w m. Raducz gm. Nowy Kawęczyn INWESTOR: Biuro Ochrony Rządu Warszawa, ul. Podchorążych PROJEKTANT: technik Andrzej Bartosik Nr uprawnień: 4/84 Sk-ce mgr inżynier Bogdan Uzar Nr uprawnień: 61/75/OP 10

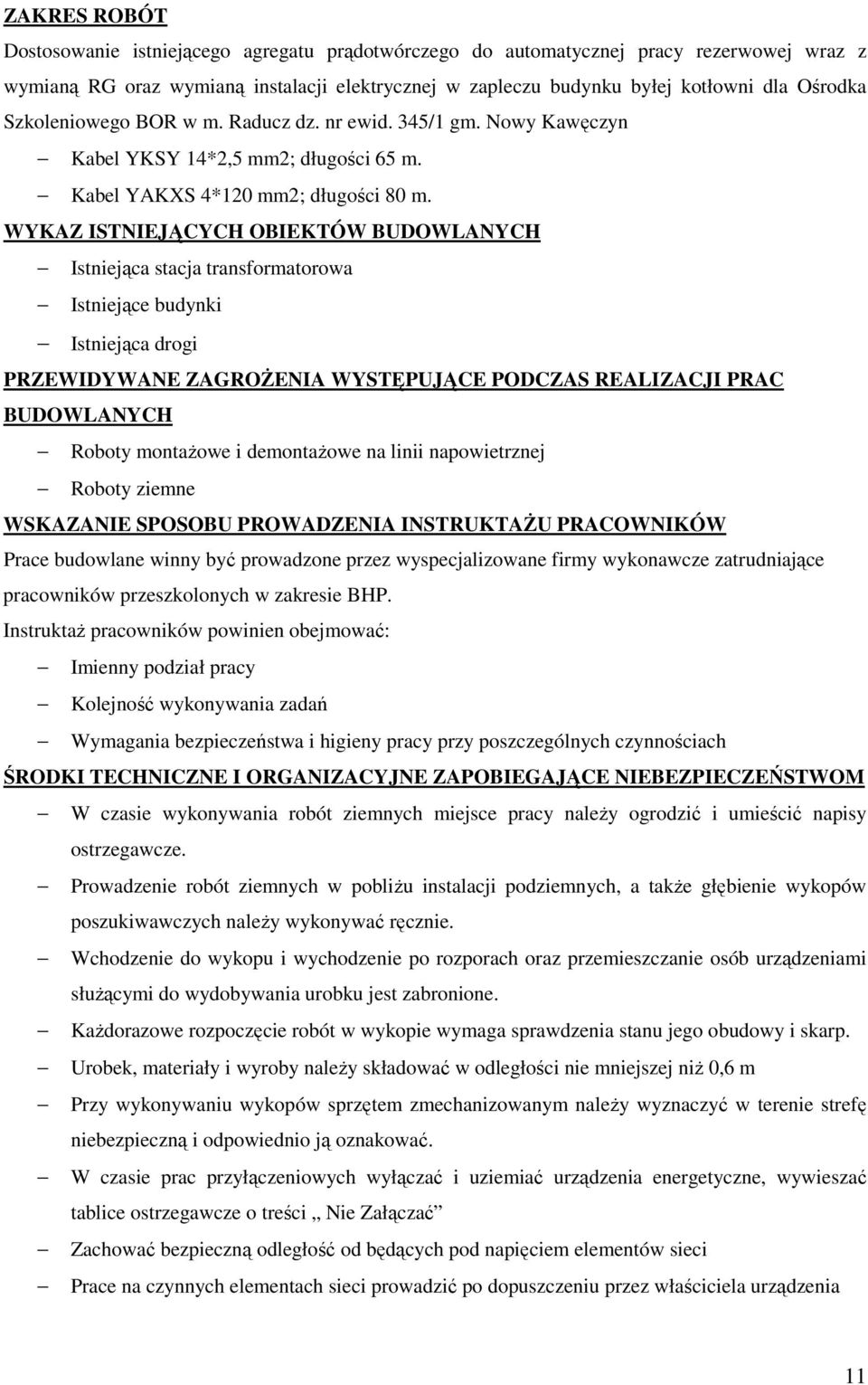

11 ZAKRES ROBÓT Dostosowanie istniejącego agregatu prądotwórczego do automatycznej pracy rezerwowej wraz z wymianą RG oraz wymianą instalacji elektrycznej w zapleczu budynku byłej kotłowni dla Ośrodka Szkoleniowego BOR w m. Raducz dz. nr ewid. 345/1 gm. Nowy Kawęczyn Kabel YKSY 14*2,5 mm2; długości 65 m. Kabel YAKXS 4*120 mm2; długości 80 m. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Istniejąca stacja transformatorowa Istniejące budynki Istniejąca drogi PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI PRAC BUDOWLANYCH Roboty montażowe i demontażowe na linii napowietrznej Roboty ziemne WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW Prace budowlane winny być prowadzone przez wyspecjalizowane firmy wykonawcze zatrudniające pracowników przeszkolonych w zakresie BHP. Instruktaż pracowników powinien obejmować: Imienny podział pracy Kolejność wykonywania zadań Wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM W czasie wykonywania robót ziemnych miejsce pracy należy ogrodzić i umieścić napisy ostrzegawcze. Prowadzenie robót ziemnych w pobliżu instalacji podziemnych, a także głębienie wykopów poszukiwawczych należy wykonywać ręcznie. Wchodzenie do wykopu i wychodzenie po rozporach oraz przemieszczanie osób urządzeniami służącymi do wydobywania urobku jest zabronione. Każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy i skarp. Urobek, materiały i wyroby należy składować w odległości nie mniejszej niż 0,6 m Przy wykonywaniu wykopów sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznakować. W czasie prac przyłączeniowych wyłączać i uziemiać urządzenia energetyczne, wywieszać tablice ostrzegawcze o treści Nie Załączać Zachować bezpieczną odległość od będących pod napięciem elementów sieci Prace na czynnych elementach sieci prowadzić po dopuszczeniu przez właściciela urządzenia 11

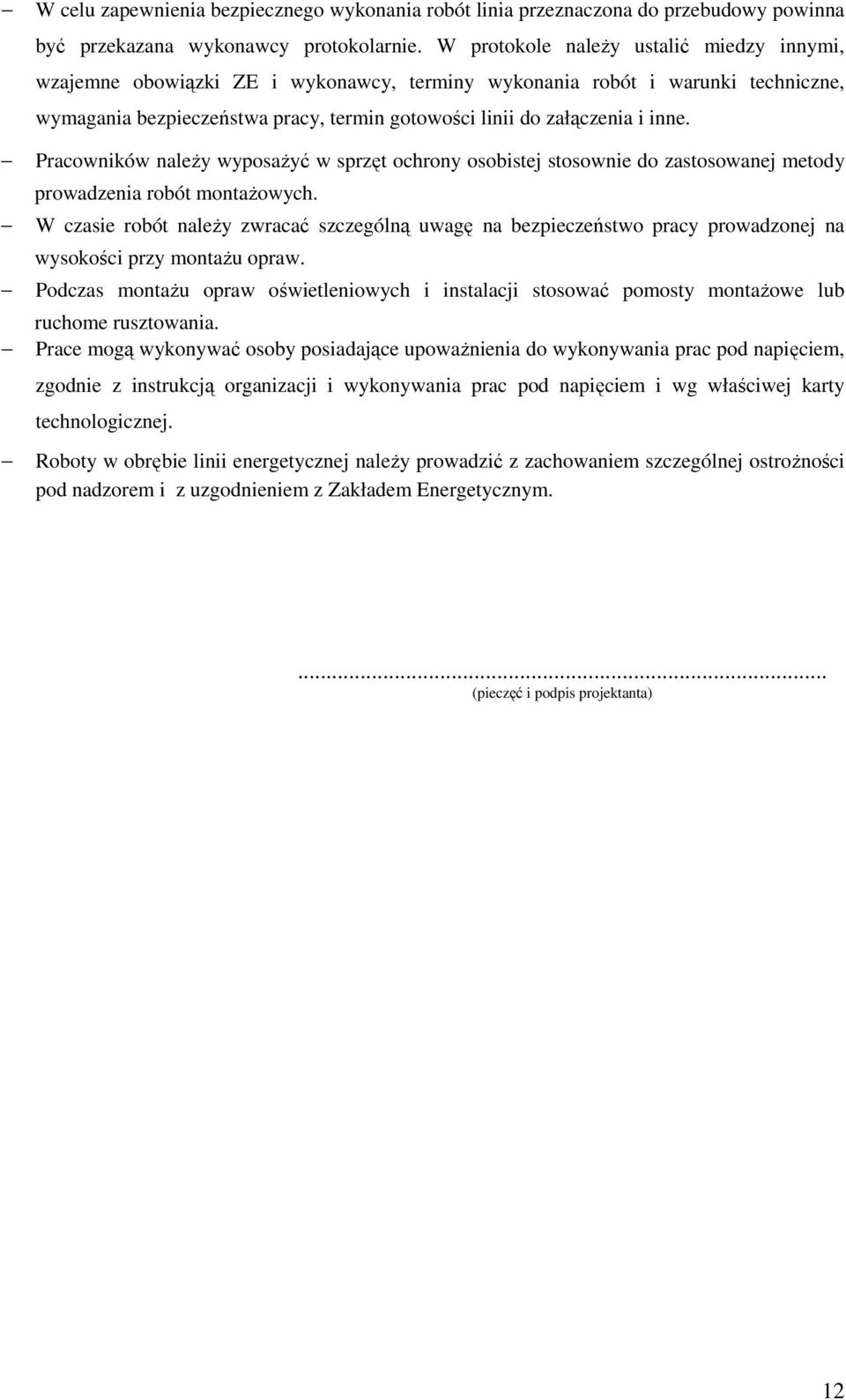

12 W celu zapewnienia bezpiecznego wykonania robót linia przeznaczona do przebudowy powinna być przekazana wykonawcy protokolarnie. W protokole należy ustalić miedzy innymi, wzajemne obowiązki ZE i wykonawcy, terminy wykonania robót i warunki techniczne, wymagania bezpieczeństwa pracy, termin gotowości linii do załączenia i inne. Pracowników należy wyposażyć w sprzęt ochrony osobistej stosownie do zastosowanej metody prowadzenia robót montażowych. W czasie robót należy zwracać szczególną uwagę na bezpieczeństwo pracy prowadzonej na wysokości przy montażu opraw. Podczas montażu opraw oświetleniowych i instalacji stosować pomosty montażowe lub ruchome rusztowania. Prace mogą wykonywać osoby posiadające upoważnienia do wykonywania prac pod napięciem, zgodnie z instrukcją organizacji i wykonywania prac pod napięciem i wg właściwej karty technologicznej. Roboty w obrębie linii energetycznej należy prowadzić z zachowaniem szczególnej ostrożności pod nadzorem i z uzgodnieniem z Zakładem Energetycznym.... (pieczęć i podpis projektanta) 12

13 8. Opis techniczny 8.1. Podstawa prawna i techniczna opracowania projektu Zlecenie inwestora Obowiązujące normy i przepisy Aktualny podkład geodezyjny w skali 1: Zakres opracowania Przedmiotem niniejszego opracowania są instalacje elektryczne związane z wymianą Rozdzielnicy Głównej części administracyjno gospodarczej, dostosowanie istniejącego agregatu prądotwórczego do automatycznego załączania go przez automatykę SZR, wymiana wewnętrznej linii zasilającej do budynku po byłej kotłowni oraz wymianę instalacji elektrycznych wewnętrznych wraz z rozdzielnią w budynku po byłej kotłowni Ośrodka Szkoleniowego BOR w m. Raducz gm. Nowy Kawęczyn Stan istniejący Podstawowym źródłem zasilania budynków administracyjno gospodarczych Ośrodka Szkoleniowego BOR w m. Raducz gm. Nowy Kawęczyn jest stacja transformatorowa typu STSa 20/250 Raducz J.W. nr Stacja ta zasilana jest przyłączem napowietrznym średniego napięcia z istniejącej linii SN 15 kv. W rozdzielnicy RS stacji transformatorowej nr znajduje się wyłącznik główny a następnie 2 pola odejściowe (2 podstawy bezpiecznikowe PBD 1). Z rozdzielnicy RS wyprowadzony są dwa kable YAKXS 4*120mm 2, który zasilają rozdzielnicę główną RG zlokalizowaną w budynku gospodarczym w pobliżu stacji transformatorowej. Istniejący agregat zlokalizowany jest w budynku technicznym przy kotłowni i służy do zasilania rezerwowego obiektu. Do prawidłowego i bezpiecznego przełączania ręcznego przez obsługę budynków koszarowych Ośrodka Szkoleniowego BOR z zasilania podstawowego (z sieci Zakładu Energetycznego) na rezerwowe (z agregatu) służy przełącznik PŁR. Istniejące przyłącze napowietrzne do budynku kotłowni należ zdemontować Wymiana Rozdzielnicy Głównej Istniejącą rozdzielnicę główną należy w całości zdemontować i w jej miejsce zamontować projektowaną rozdzielnię typu Instal blok zgodnie z rys nr 3 i 4. Do nowozabudowanej rozdzielni wprowadzić wszystkie kable zgodnie z rys nr 2. Układ pomiarowy pozostaje bez zmian i należy go podłączyć do nowej rozdzielni. 13

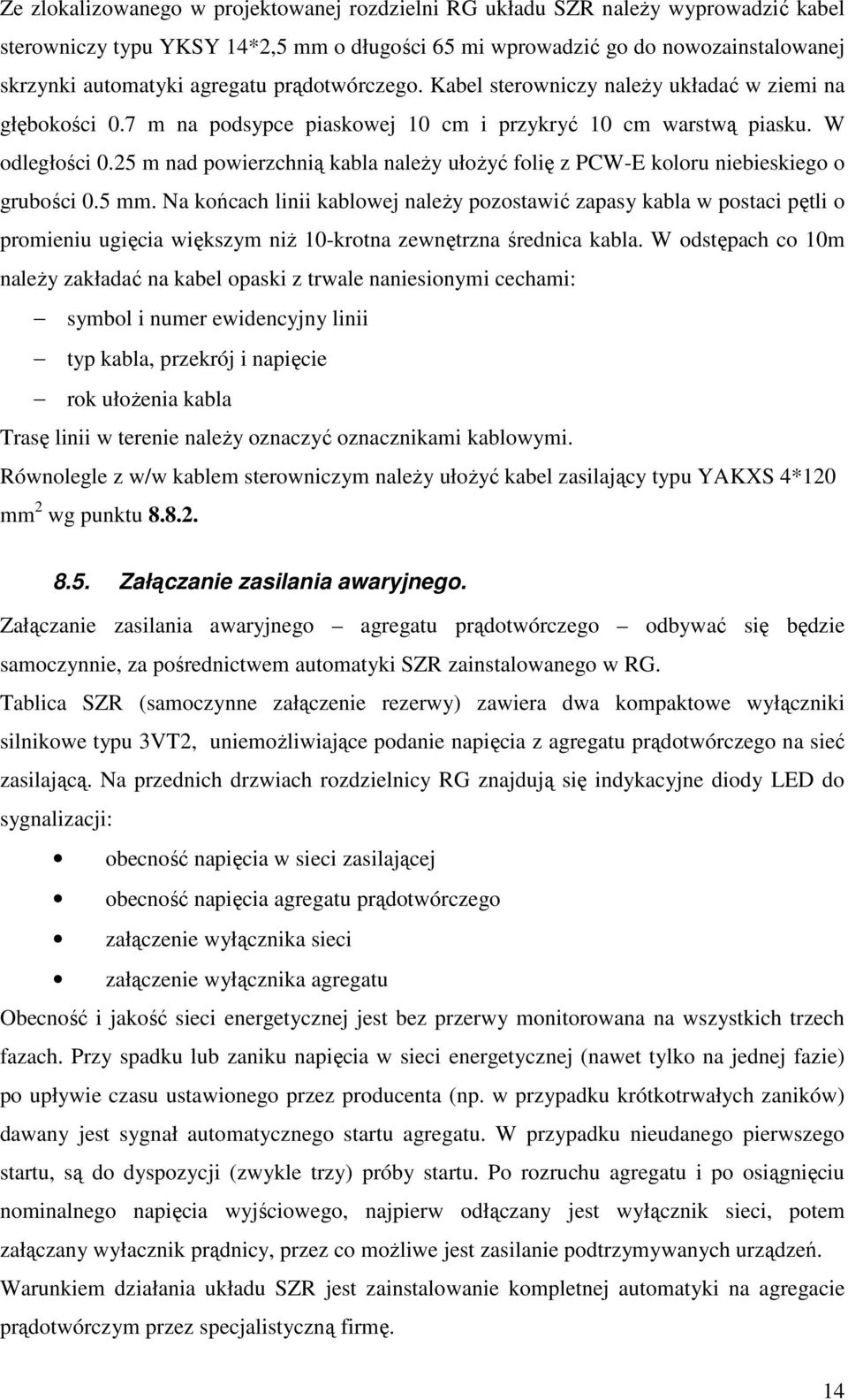

14 Ze zlokalizowanego w projektowanej rozdzielni RG układu SZR należy wyprowadzić kabel sterowniczy typu YKSY 14*2,5 mm o długości 65 mi wprowadzić go do nowozainstalowanej skrzynki automatyki agregatu prądotwórczego. Kabel sterowniczy należy układać w ziemi na głębokości 0.7 m na podsypce piaskowej 10 cm i przykryć 10 cm warstwą piasku. W odległości 0.25 m nad powierzchnią kabla należy ułożyć folię z PCW-E koloru niebieskiego o grubości 0.5 mm. Na końcach linii kablowej należy pozostawić zapasy kabla w postaci pętli o promieniu ugięcia większym niż 10-krotna zewnętrzna średnica kabla. W odstępach co 10m należy zakładać na kabel opaski z trwale naniesionymi cechami: symbol i numer ewidencyjny linii typ kabla, przekrój i napięcie rok ułożenia kabla Trasę linii w terenie należy oznaczyć oznacznikami kablowymi. Równolegle z w/w kablem sterowniczym należy ułożyć kabel zasilający typu YAKXS 4*120 mm 2 wg punktu Załączanie zasilania awaryjnego. Załączanie zasilania awaryjnego agregatu prądotwórczego odbywać się będzie samoczynnie, za pośrednictwem automatyki SZR zainstalowanego w RG. Tablica SZR (samoczynne załączenie rezerwy) zawiera dwa kompaktowe wyłączniki silnikowe typu 3VT2, uniemożliwiające podanie napięcia z agregatu prądotwórczego na sieć zasilającą. Na przednich drzwiach rozdzielnicy RG znajdują się indykacyjne diody LED do sygnalizacji: obecność napięcia w sieci zasilającej obecność napięcia agregatu prądotwórczego załączenie wyłącznika sieci załączenie wyłącznika agregatu Obecność i jakość sieci energetycznej jest bez przerwy monitorowana na wszystkich trzech fazach. Przy spadku lub zaniku napięcia w sieci energetycznej (nawet tylko na jednej fazie) po upływie czasu ustawionego przez producenta (np. w przypadku krótkotrwałych zaników) dawany jest sygnał automatycznego startu agregatu. W przypadku nieudanego pierwszego startu, są do dyspozycji (zwykle trzy) próby startu. Po rozruchu agregatu i po osiągnięciu nominalnego napięcia wyjściowego, najpierw odłączany jest wyłącznik sieci, potem załączany wyłacznik prądnicy, przez co możliwe jest zasilanie podtrzymywanych urządzeń. Warunkiem działania układu SZR jest zainstalowanie kompletnej automatyki na agregacie prądotwórczym przez specjalistyczną firmę. 14

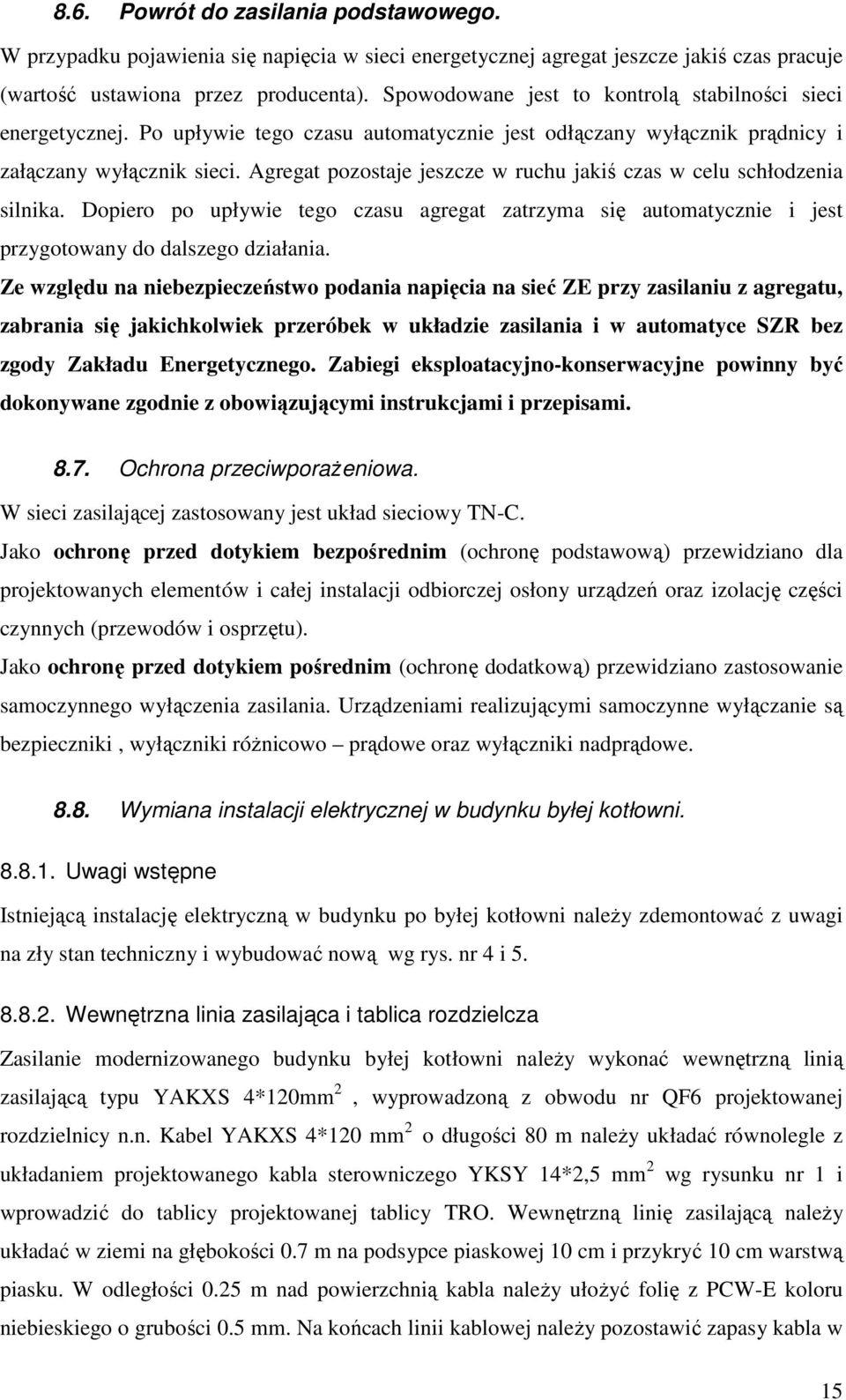

15 8.6. Powrót do zasilania podstawowego. W przypadku pojawienia się napięcia w sieci energetycznej agregat jeszcze jakiś czas pracuje (wartość ustawiona przez producenta). Spowodowane jest to kontrolą stabilności sieci energetycznej. Po upływie tego czasu automatycznie jest odłączany wyłącznik prądnicy i załączany wyłącznik sieci. Agregat pozostaje jeszcze w ruchu jakiś czas w celu schłodzenia silnika. Dopiero po upływie tego czasu agregat zatrzyma się automatycznie i jest przygotowany do dalszego działania. Ze względu na niebezpieczeństwo podania napięcia na sieć ZE przy zasilaniu z agregatu, zabrania się jakichkolwiek przeróbek w układzie zasilania i w automatyce SZR bez zgody Zakładu Energetycznego. Zabiegi eksploatacyjno-konserwacyjne powinny być dokonywane zgodnie z obowiązującymi instrukcjami i przepisami Ochrona przeciwporażeniowa. W sieci zasilającej zastosowany jest układ sieciowy TN-C. Jako ochronę przed dotykiem bezpośrednim (ochronę podstawową) przewidziano dla projektowanych elementów i całej instalacji odbiorczej osłony urządzeń oraz izolację części czynnych (przewodów i osprzętu). Jako ochronę przed dotykiem pośrednim (ochronę dodatkową) przewidziano zastosowanie samoczynnego wyłączenia zasilania. Urządzeniami realizującymi samoczynne wyłączanie są bezpieczniki, wyłączniki różnicowo prądowe oraz wyłączniki nadprądowe Wymiana instalacji elektrycznej w budynku byłej kotłowni Uwagi wstępne Istniejącą instalację elektryczną w budynku po byłej kotłowni należy zdemontować z uwagi na zły stan techniczny i wybudować nową wg rys. nr 4 i Wewnętrzna linia zasilająca i tablica rozdzielcza Zasilanie modernizowanego budynku byłej kotłowni należy wykonać wewnętrzną linią zasilającą typu YAKXS 4*120mm 2, wyprowadzoną z obwodu nr QF6 projektowanej rozdzielnicy n.n. Kabel YAKXS 4*120 mm 2 o długości 80 m należy układać równolegle z układaniem projektowanego kabla sterowniczego YKSY 14*2,5 mm 2 wg rysunku nr 1 i wprowadzić do tablicy projektowanej tablicy TRO. Wewnętrzną linię zasilającą należy układać w ziemi na głębokości 0.7 m na podsypce piaskowej 10 cm i przykryć 10 cm warstwą piasku. W odległości 0.25 m nad powierzchnią kabla należy ułożyć folię z PCW-E koloru niebieskiego o grubości 0.5 mm. Na końcach linii kablowej należy pozostawić zapasy kabla w 15

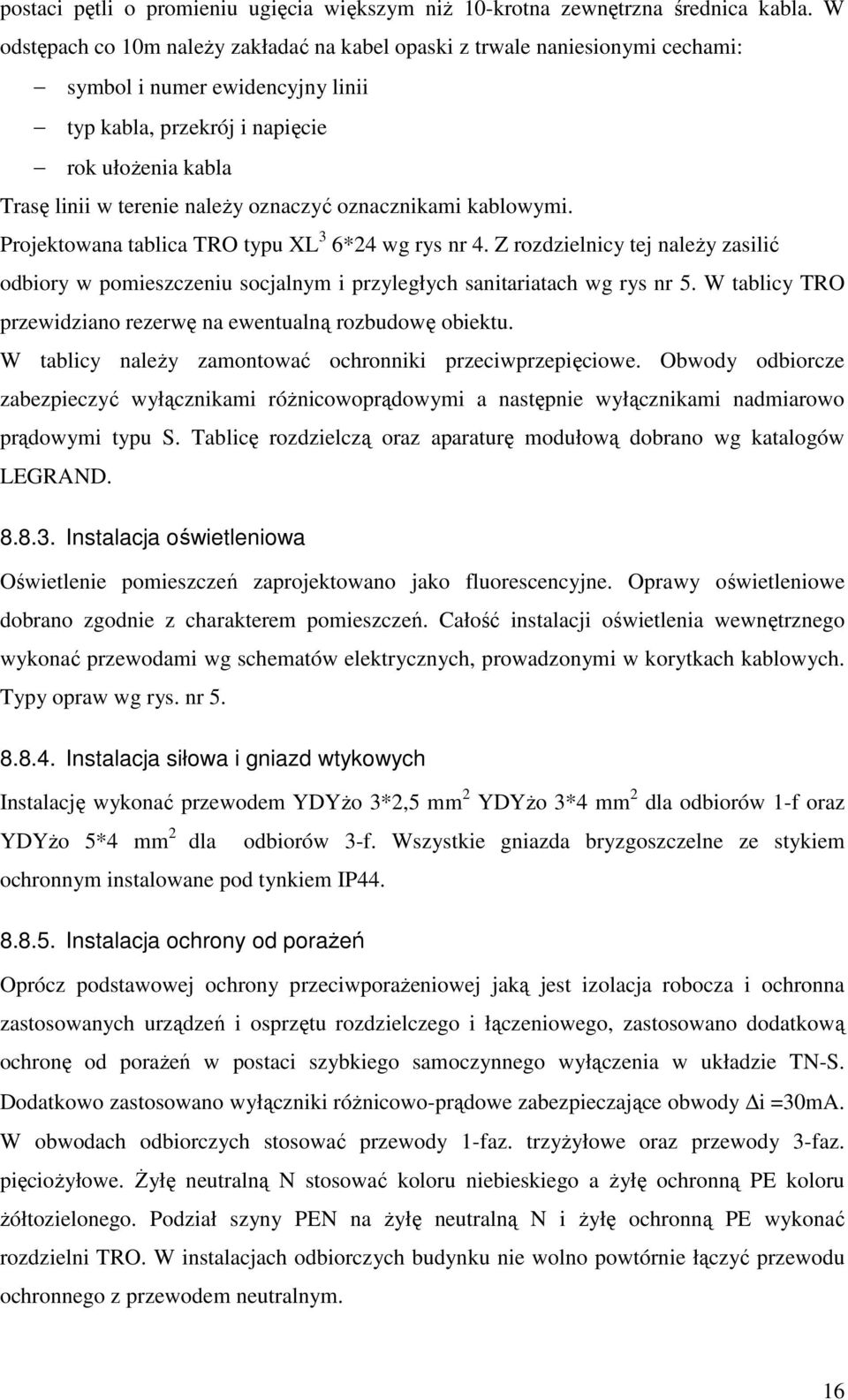

16 postaci pętli o promieniu ugięcia większym niż 10-krotna zewnętrzna średnica kabla. W odstępach co 10m należy zakładać na kabel opaski z trwale naniesionymi cechami: symbol i numer ewidencyjny linii typ kabla, przekrój i napięcie rok ułożenia kabla Trasę linii w terenie należy oznaczyć oznacznikami kablowymi. Projektowana tablica TRO typu XL 3 6*24 wg rys nr 4. Z rozdzielnicy tej należy zasilić odbiory w pomieszczeniu socjalnym i przyległych sanitariatach wg rys nr 5. W tablicy TRO przewidziano rezerwę na ewentualną rozbudowę obiektu. W tablicy należy zamontować ochronniki przeciwprzepięciowe. Obwody odbiorcze zabezpieczyć wyłącznikami różnicowoprądowymi a następnie wyłącznikami nadmiarowo prądowymi typu S. Tablicę rozdzielczą oraz aparaturę modułową dobrano wg katalogów LEGRAND Instalacja oświetleniowa Oświetlenie pomieszczeń zaprojektowano jako fluorescencyjne. Oprawy oświetleniowe dobrano zgodnie z charakterem pomieszczeń. Całość instalacji oświetlenia wewnętrznego wykonać przewodami wg schematów elektrycznych, prowadzonymi w korytkach kablowych. Typy opraw wg rys. nr Instalacja siłowa i gniazd wtykowych Instalację wykonać przewodem YDYżo 3*2,5 mm 2 YDYżo 3*4 mm 2 dla odbiorów 1-f oraz YDYżo 5*4 mm 2 dla odbiorów 3-f. Wszystkie gniazda bryzgoszczelne ze stykiem ochronnym instalowane pod tynkiem IP Instalacja ochrony od porażeń Oprócz podstawowej ochrony przeciwporażeniowej jaką jest izolacja robocza i ochronna zastosowanych urządzeń i osprzętu rozdzielczego i łączeniowego, zastosowano dodatkową ochronę od porażeń w postaci szybkiego samoczynnego wyłączenia w układzie TN-S. Dodatkowo zastosowano wyłączniki różnicowo-prądowe zabezpieczające obwody i =30mA. W obwodach odbiorczych stosować przewody 1-faz. trzyżyłowe oraz przewody 3-faz. pięciożyłowe. Żyłę neutralną N stosować koloru niebieskiego a żyłę ochronną PE koloru żółtozielonego. Podział szyny PEN na żyłę neutralną N i żyłę ochronną PE wykonać rozdzielni TRO. W instalacjach odbiorczych budynku nie wolno powtórnie łączyć przewodu ochronnego z przewodem neutralnym. 16

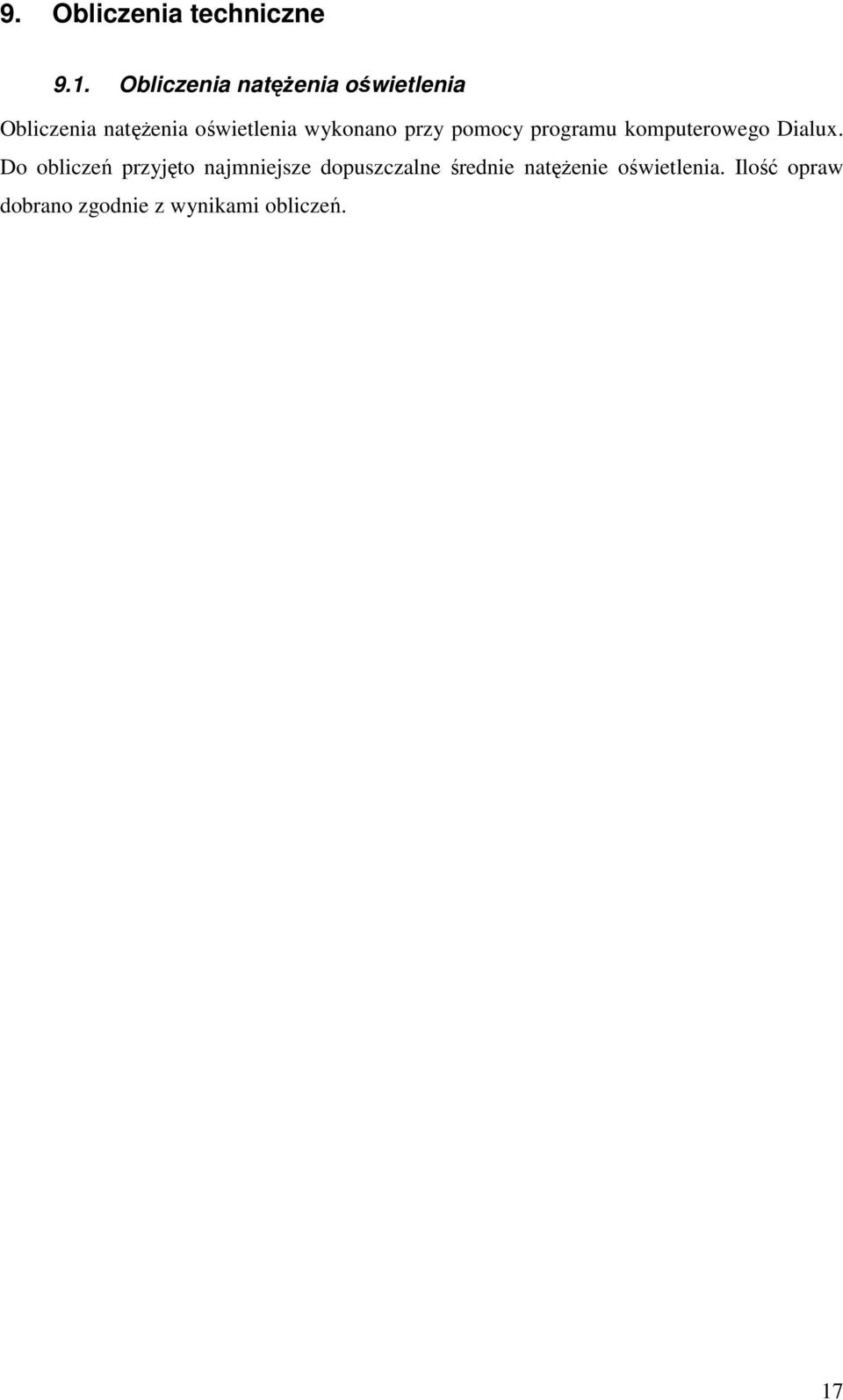

17 9. Obliczenia techniczne 9.1. Obliczenia natężenia oświetlenia Obliczenia natężenia oświetlenia wykonano przy pomocy programu komputerowego Dialux. Do obliczeń przyjęto najmniejsze dopuszczalne średnie natężenie oświetlenia. Ilość opraw dobrano zgodnie z wynikami obliczeń. 17

18 Uwagi dla wykonawcy: 1 Przed przystąpieniem do robót wykonawca powinien zwrócić się do Uprawnionego Geodety o wyznaczenia trasy w terenie. 2 Przy wejściach do rozdzielnic należy ułożyć zapasy kabli 1 kv po ok. 2,5m. 3 Roboty ziemne w pobliżu istniejących urządzeń wskazanych na podkładach należy wykonywać ręcznie. 4 Przed odbiorem technicznym należy wykonać rysunki powykonawcze tras kablowych z uwzględnieniem: a)zmian trasy w stosunku do projektu w przypadku ich zaistnienia w trakcie wykonywania robót, b) nowe zwymiarowanie tras kablowych, c) wskazanie zapasów kabli. 5. Po odbiorze technicznym a przed zasypaniem kabla należy zgłosić do uprawnionego Geodety konieczność wykonania powykonawczej inwentaryzacji geodezyjnej. 6. Kable na całej trasie należy zaopatrzyć w trwałe oznaczniki kablowe, rozmieszczone w odstępach najwyżej co 10 m oraz w miejscach charakterystycznych. Oznacznik powinien zawierać następujące dane: - symbol - oznaczenie kabla - znak użytkownika kabla - rok ułożenia 10. Uwagi i wnioski końcowe Całość prac wykonać zgodnie z niniejszą dokumentacją pod stałym i fachowym nadzorem oraz zgodnie z obowiązującymi przepisami i normami oraz przepisami BHP. Dla wszystkich użytych w projekcie znaków towarowych nazw wyrobów, producentów itp. na równych zasadach dopuszcza się rozwiązania równoważne spełniające wymagania dla danego rodzaju materiału, urządzenia, wyrobu. Po wykonaniu modernizacji agregatu prądotwórczego należy wykonać pomiar uziemieni, które winni być 10Ω Materiały z demontażu zutylizować. 18

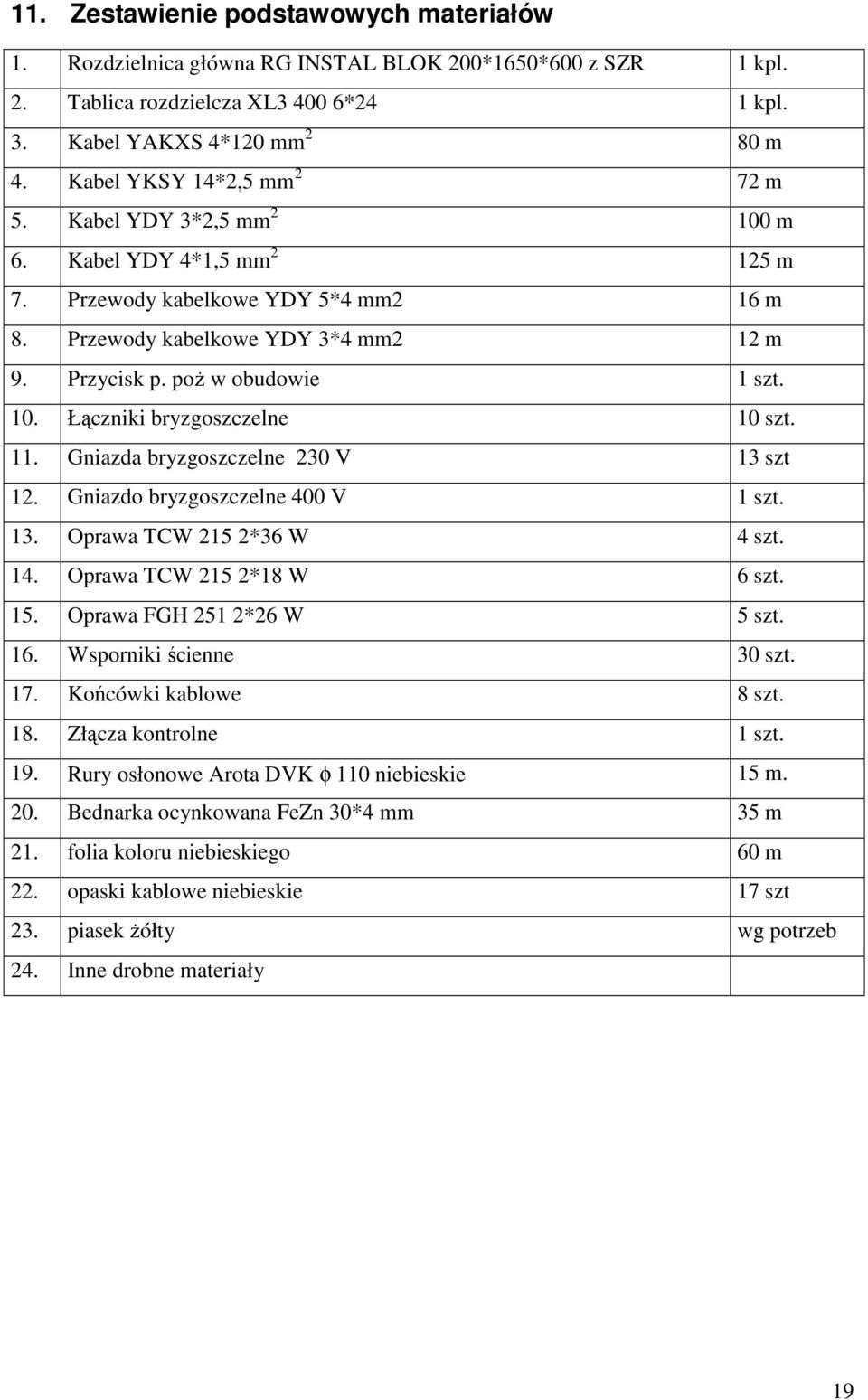

19 11. Zestawienie podstawowych materiałów 1. Rozdzielnica główna RG INSTAL BLOK 200*1650*600 z SZR 1 kpl. 2. Tablica rozdzielcza XL *24 1 kpl. 3. Kabel YAKXS 4*120 mm 2 80 m 4. Kabel YKSY 14*2,5 mm 2 72 m 5. Kabel YDY 3*2,5 mm m 6. Kabel YDY 4*1,5 mm m 7. Przewody kabelkowe YDY 5*4 mm2 16 m 8. Przewody kabelkowe YDY 3*4 mm2 12 m 9. Przycisk p. poż w obudowie 1 szt. 10. Łączniki bryzgoszczelne 10 szt. 11. Gniazda bryzgoszczelne 230 V 13 szt 12. Gniazdo bryzgoszczelne 400 V 1 szt. 13. Oprawa TCW 215 2*36 W 4 szt. 14. Oprawa TCW 215 2*18 W 6 szt. 15. Oprawa FGH 251 2*26 W 5 szt. 16. Wsporniki ścienne 30 szt. 17. Końcówki kablowe 8 szt. 18. Złącza kontrolne 1 szt. 19. Rury osłonowe Arota DVK φ 110 niebieskie 15 m. 20. Bednarka ocynkowana FeZn 30*4 mm 35 m 21. folia koloru niebieskiego 60 m 22. opaski kablowe niebieskie 17 szt 23. piasek żółty wg potrzeb 24. Inne drobne materiały 19
