Szlifierka obwiedniowa CNC do uzębień

Transkrypt

1 Szlifierka obwiedniowa CNC do uzębień Wysokowydajne szlifowanie obwiedniowe w produkcji seryjnej

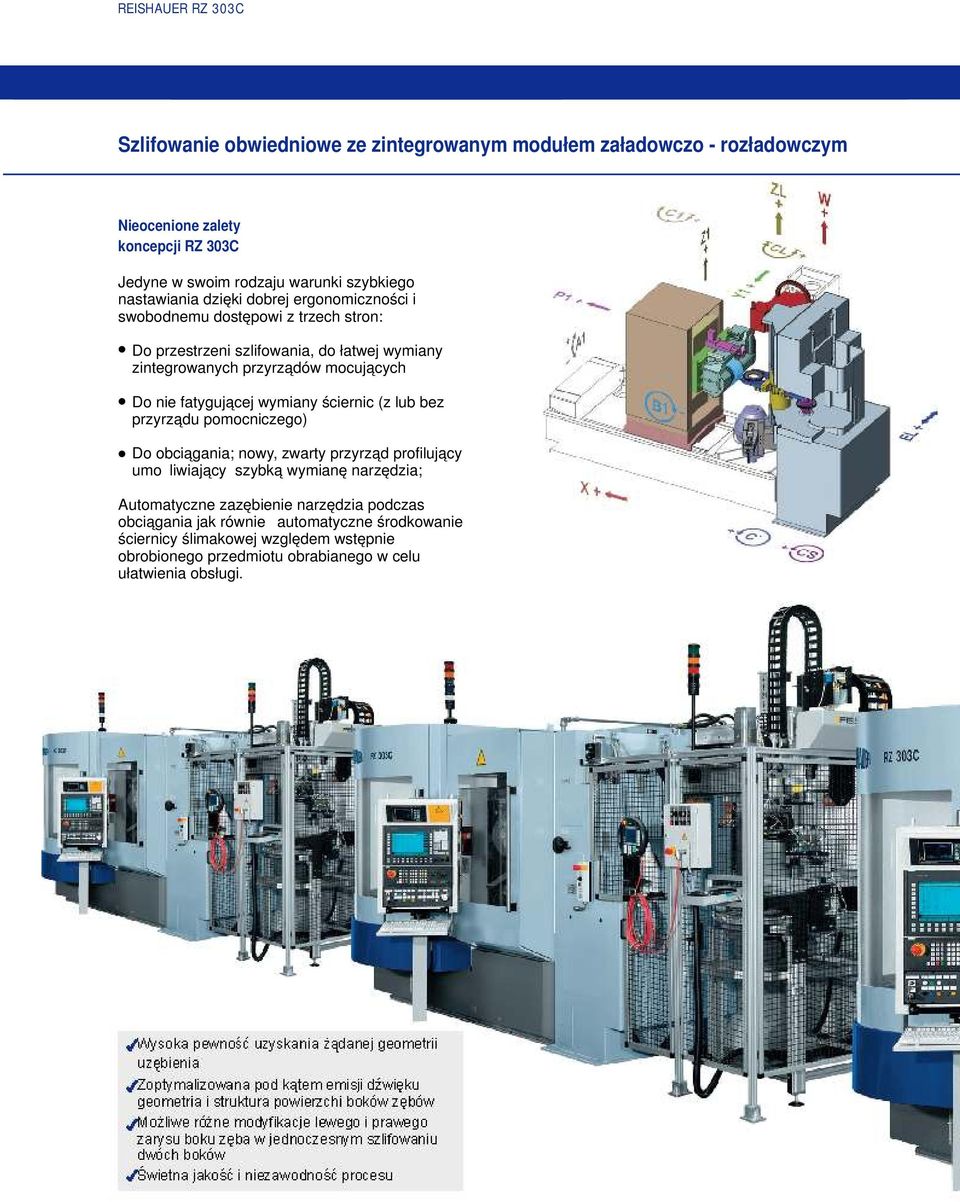

2 REISHAUER RZ 303C Szlifowanie obwiedniowe ze zintegrowanym modułem załadowczo - rozładowczym Nieocenione zalety koncepcji RZ 303C Jedyne w swoim rodzaju warunki szybkiego nastawiania dzięki dobrej ergonomiczności i swobodnemu dostępowi z trzech stron: Do przestrzeni szlifowania, do łatwej wymiany zintegrowanych przyrządów mocujących Do nie fatygującej wymiany ściernic (z lub bez przyrządu pomocniczego) Do obciągania; nowy, zwarty przyrząd profilujący umożliwiający szybką wymianę narzędzia; Automatyczne zazębienie narzędzia podczas obciągania jak również automatyczne środkowanie ściernicy ślimakowej względem wstępnie obrobionego przedmiotu obrabianego w celu ułatwienia obsługi. Wysoka pewność uzyskania żądanej geometrii uzębienia Zoptymalizowana pod kątem emisji dźwięku geometria i struktura powierzchi boków zębów Możliwe różne modyfikacje lewego i prawego zarysu boku zęba w jednoczesnym szlifowaniu dwóch boków Świetna jakość i niezawodność procesu

3 Markowy znak RZ 303C Oznaczenia osi maszyny A1 B1 C C1 P1 W X Y1 Z1 CL CS EL ZL Skręt głowicy szlifierskiej Wrzeciono szlifierskie Wrzeciono przedmiotowe Obrót suportu narzędziowego Dysza podająca olej szlifierski Przesuw konika Sanie dosuwu Sanie przesuwu stycznego Sanie posuwu Jednostka skrętna Odrzutnik oleju Chwytak Mechanizm podnoszenia Szczególną cechą szlifierki do uzębień RZ 303C skonstruowanej do produkcji seryjnej......jest zintegrowany system pierwotnego załadunku odpowiadający wysokiej wydajności maszyny. Zapewnia on sprawny załadunek i rozładunek przedmiotów obrabianych typu wałek i tarcza przy minimalnych czasach pomocniczych. Nowoskonstruowany moduł ładunkowy dopasowany do przestrzeni roboczej i maszyny, spełnia wiele zadań: Gwarantuje możliwie najkrótsze czasy załadunku i rozładunku dzięki sterowanemu numerycznie obrotowemu systemowi wymiany z podwójnym chwytakiem Stanowi on łatwo dostępną stację przekazową przedmiotów obrabianych, które mogą być ładowane ręcznie, zasilane przez stację przekazywania względnie przenoszenia systemu magazynowego lub przez nadrzędny system zasilania. Zamyka on przestrzeń roboczą maszyny systemem śluzowym od zewnątrz i zapobiega niepożądanym emisjom. Umożliwia po szlifowaniu uzębienia odwirowanie do sucha przedmiotów obrabianych na maszynie (Opcja) Dzięki wszechstronnym zabezpieczeniom eliminuje wszelkie zagrożenia personelu obsługi Dzięki zwartej budowie i małej powierzchni zabudowy moduł ładunkowy integruje się idealnie z maszyną i tworzy wspólnie z nią wydajną jednostkę obróbkową.

4 Układ sterowania Bardzo szybki, wysokiej precyzji moduł obwiedniowy połączony z elastycznym układem sterowania warunkują perfekcyjne prowadzenie procesu szlifowania obwiedniowego, zapewniającego optymalne wyniki pod względem jakościowym jak i ekonomicznym. Komputerowy układ sterowania SIEMENS 840D ze względu na jego wszechstronnie konfigurowalną budowę stanowi komfortową bazę do integracji rozwiązania sprzężenia tocznego firmy Reishauer jak również interfejsu operatora i oprogramowania technologicznego firmy REISHAUER. Podstawowe właściwości: Interfejs operatora w systemie Windows z wprowadzaniem danych w czasie rzeczywistym do bieżącego procesu - do szybkiej, bezpośredniej (Online) optymalizacji procesu Otwartość dla użytkownika pod względem stosowania, bez mała dowolnej, geometrii i funkcji technologicznych dla szlifowania i obciągania w celu poprawy jakości i ekonomiczności Wspomagany ekranowo system diagnostyczny dla wszystkich ważnych funkcji maszyny wraz z możliwością sprzężenia z zewnętrznymi sieciami transmisji danych Wspomagany ekranowo system diagnostyczny do łatwej analizy procesu i graficznej orientacji podczas identyfikacji błędu Wspomaganie operatora podczas wprowadzania danych przez oprogramowanie technologiczne firmy REISHAUER do automatycznego obliczania danych technologicznych i nastawienia maszyny Wszechstronne funkcje zabezpieczające do nadzoru osi (SIEMENS Safety Integrated) do ochrony obsługującego i maszyny Przesuw wszystkich istotnych osi nastawczych i ruchu za pomocą aktywowanego automatycznie lub ręcznie elektronicznego kółka ręcznego do pewnego i szybkiego nastawiania maszyny Wspomagana komputerowo technika nastawiania

5 REISHAUER RZ 303C Narzędzia Optymalne zgranie maszyny i narzędzia ma duże znaczenie. Firma REISHAUER przywiązuje do tego dużą wagę czego wyrazem jest własny dział produkcji narzędzi diamentowych. Najwyższą jakość wyrobów gwarantuje wysoki poziom prac badawczo - rozwojowych jak również nowoczesna infrastruktura. Jednolita rolka zarysowa diamentowa Jednolite zarysowe rolki diamentowe posiadają jedno lub wiele żeber pokrytych diamentem. Obciągają one jednocześnie boki, stopę oraz głowę ściernicy ślimakowej. Jednolita rolka zarysowa posiada kompletny zarys uzębienia przedmiotu obrabianego. Zastosowanie: Produkcja zautomatyzowana (tylko małe moduły) Składana zarysowa rolka diamentowa Kompaktowe składane rolki zarysowe składają się z wielu pojedynczych narzędzi. Obciągają one jednocześnie boki, stopę oraz głowę ściernicy ślimakowej. Zastosowanie: Produkcja zautomatyzowana Przyrząd do obciągania B1 Wrzeciono szlifierskie B-P1 Wrzeciono obciągania (z narzędziem do obciągania) Y1 Sanie przesuwu stycznego

6 Szczegóły Możliwości obróbkowe Średnica koła głów: 300 mm Liczba zębów: 6 do 600 Moduł: 0,8 do 5,5 mm Kąt pochylenia linii zęba: 0...+/ 45 Maks. masa przedmiotu obrabianego: 12 kg Maks. rozstaw kłów: 400 mm z modułem ładunkowym Ściernica ślimakowa Zewnętrzna średnica użytkowa: mm Szerokość, maks.: 145 mm Średnica otworu ściernicy ślimakowej: 160 mm Narzędzia do obciągania Średnica zewnętrzna: 123 mm Średnica otworu: 52 mm Koncepcja kolorystyczna Kabina maszyny, Moduł ładunkowy NCS 1020-R70B Osłona maszyny NCS 5050-R90B Podstawa maszyny NCS 7500 Podzespoły, Przestrzeń wewnętrzna, Monitor, Aparaty dodatkowe NCS 1500 A B C D E Maszyna Szafa elektryczna Agregat hydrauliczny Instalacja oleju szlifierskiego Moduł ładunkowy Główna strona obsługowa
