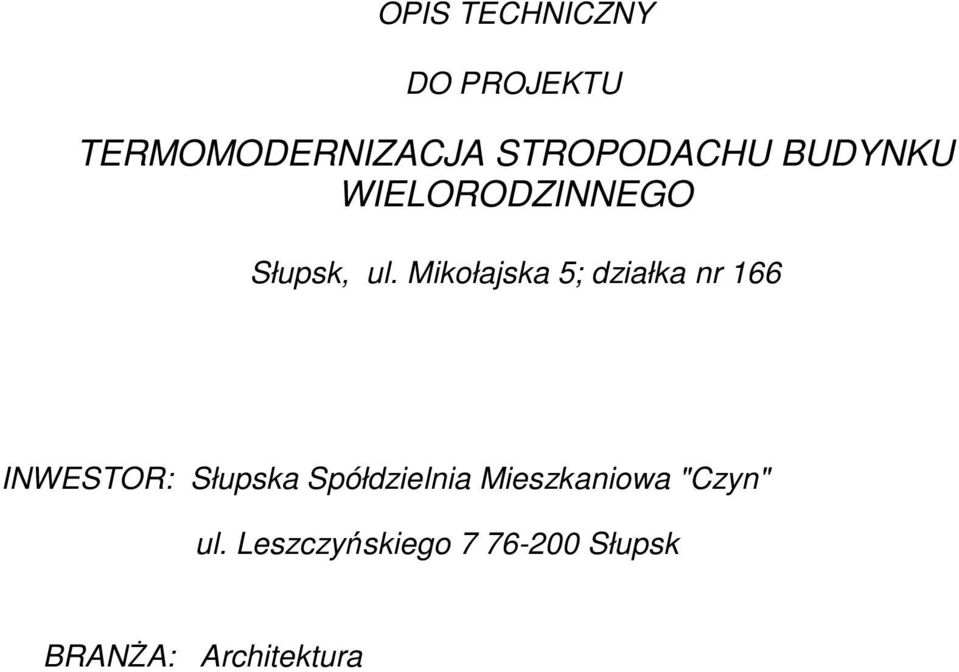

1 OPIS TECHNICZNY DO PROJEKTU TERMOMODERNIZACJA STROPODACHU BUDYNKU WIELORODZINNEGO Słupsk, ul. Mikołajska 5; działka nr 166 INWESTOR: Słupska Spółdzielnia Mieszkaniowa "Czyn" ul. Leszczyńskiego Słupsk BRANśA: Architektura

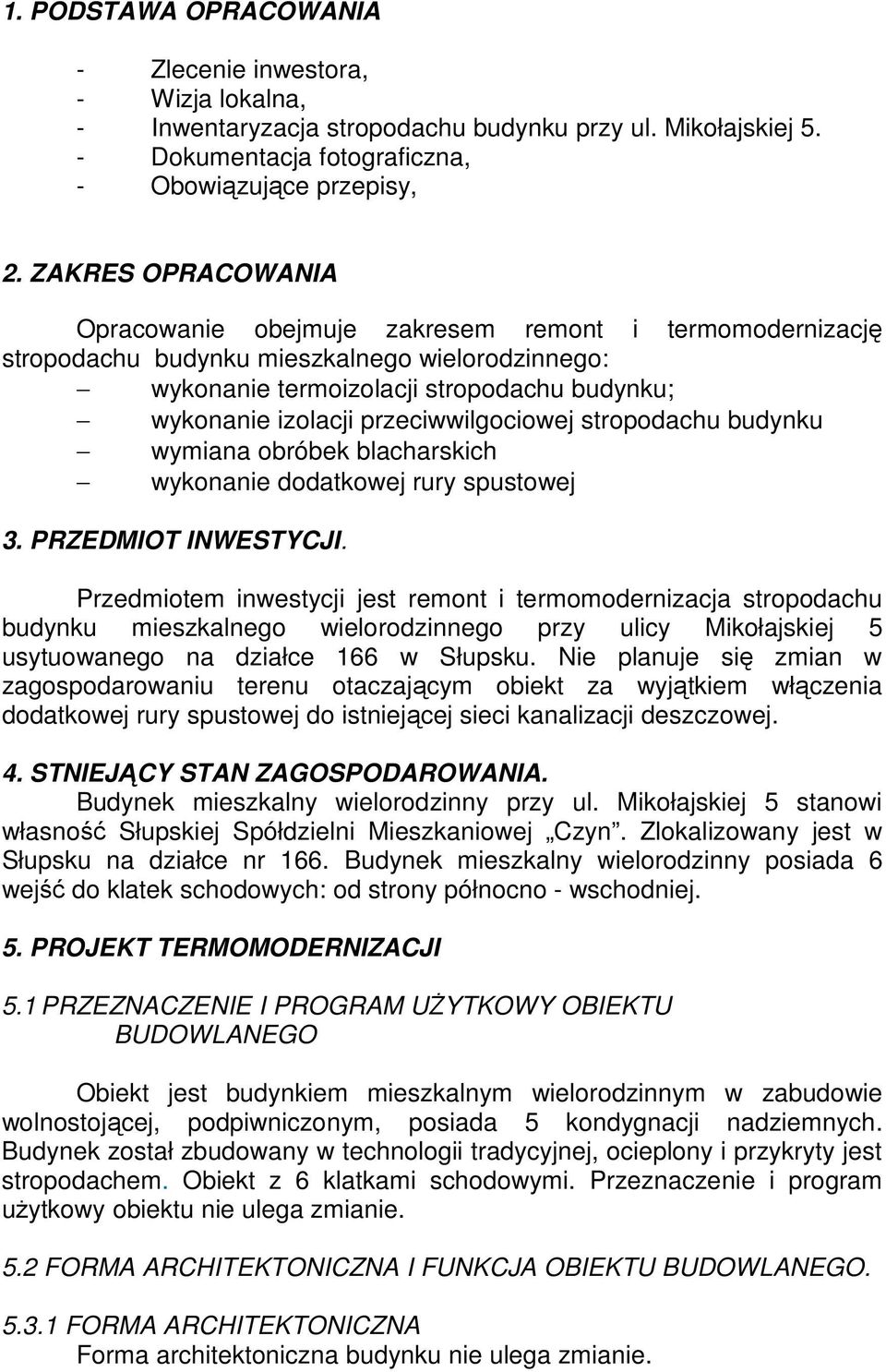

2 1. PODSTAWA OPRACOWANIA - Zlecenie inwestora, - Wizja lokalna, - Inwentaryzacja stropodachu budynku przy ul. Mikołajskiej 5. - Dokumentacja fotograficzna, - Obowiązujące przepisy, 2. ZAKRES OPRACOWANIA Opracowanie obejmuje zakresem remont i termomodernizację stropodachu budynku mieszkalnego wielorodzinnego: wykonanie termoizolacji stropodachu budynku; wykonanie izolacji przeciwwilgociowej stropodachu budynku wymiana obróbek blacharskich wykonanie dodatkowej rury spustowej 3. PRZEDMIOT INWESTYCJI. Przedmiotem inwestycji jest remont i termomodernizacja stropodachu budynku mieszkalnego wielorodzinnego przy ulicy Mikołajskiej 5 usytuowanego na działce 166 w Słupsku. Nie planuje się zmian w zagospodarowaniu terenu otaczającym obiekt za wyjątkiem włączenia dodatkowej rury spustowej do istniejącej sieci kanalizacji deszczowej. 4. STNIEJĄCY STAN ZAGOSPODAROWANIA. Budynek mieszkalny wielorodzinny przy ul. Mikołajskiej 5 stanowi własność Słupskiej Spółdzielni Mieszkaniowej Czyn. Zlokalizowany jest w Słupsku na działce nr 166. Budynek mieszkalny wielorodzinny posiada 6 wejść do klatek schodowych: od strony północno - wschodniej. 5. PROJEKT TERMOMODERNIZACJI 5.1 PRZEZNACZENIE I PROGRAM UśYTKOWY OBIEKTU BUDOWLANEGO Obiekt jest budynkiem mieszkalnym wielorodzinnym w zabudowie wolnostojącej, podpiwniczonym, posiada 5 kondygnacji nadziemnych. Budynek został zbudowany w technologii tradycyjnej, ocieplony i przykryty jest stropodachem. Obiekt z 6 klatkami schodowymi. Przeznaczenie i program uŝytkowy obiektu nie ulega zmianie. 5.2 FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU BUDOWLANEGO FORMA ARCHITEKTONICZNA Forma architektoniczna budynku nie ulega zmianie.

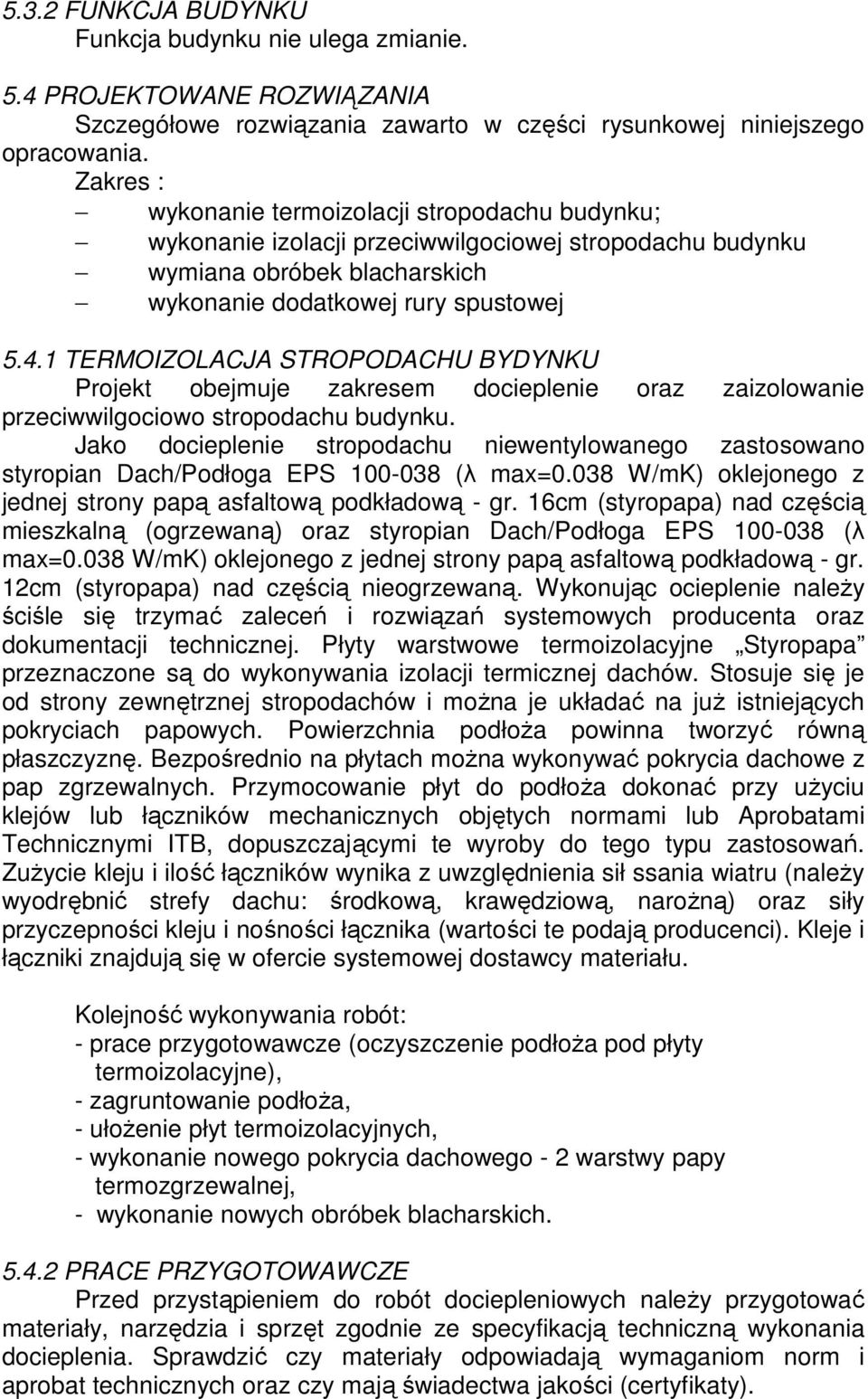

3 5.3.2 FUNKCJA BUDYNKU Funkcja budynku nie ulega zmianie. 5.4 PROJEKTOWANE ROZWIĄZANIA Szczegółowe rozwiązania zawarto w części rysunkowej niniejszego opracowania. Zakres : wykonanie termoizolacji stropodachu budynku; wykonanie izolacji przeciwwilgociowej stropodachu budynku wymiana obróbek blacharskich wykonanie dodatkowej rury spustowej TERMOIZOLACJA STROPODACHU BYDYNKU Projekt obejmuje zakresem docieplenie oraz zaizolowanie przeciwwilgociowo stropodachu budynku. Jako docieplenie stropodachu niewentylowanego zastosowano styropian Dach/Podłoga EPS (λ max=0.038 W/mK) oklejonego z jednej strony papą asfaltową podkładową - gr. 16cm (styropapa) nad częścią mieszkalną (ogrzewaną) oraz styropian Dach/Podłoga EPS (λ max=0.038 W/mK) oklejonego z jednej strony papą asfaltową podkładową - gr. 12cm (styropapa) nad częścią nieogrzewaną. Wykonując ocieplenie naleŝy ściśle się trzymać zaleceń i rozwiązań systemowych producenta oraz dokumentacji technicznej. Płyty warstwowe termoizolacyjne Styropapa przeznaczone są do wykonywania izolacji termicznej dachów. Stosuje się je od strony zewnętrznej stropodachów i moŝna je układać na juŝ istniejących pokryciach papowych. Powierzchnia podłoŝa powinna tworzyć równą płaszczyznę. Bezpośrednio na płytach moŝna wykonywać pokrycia dachowe z pap zgrzewalnych. Przymocowanie płyt do podłoŝa dokonać przy uŝyciu klejów lub łączników mechanicznych objętych normami lub Aprobatami Technicznymi ITB, dopuszczającymi te wyroby do tego typu zastosowań. ZuŜycie kleju i ilość łączników wynika z uwzględnienia sił ssania wiatru (naleŝy wyodrębnić strefy dachu: środkową, krawędziową, naroŝną) oraz siły przyczepności kleju i nośności łącznika (wartości te podają producenci). Kleje i łączniki znajdują się w ofercie systemowej dostawcy materiału. Kolejność wykonywania robót: - prace przygotowawcze (oczyszczenie podłoŝa pod płyty termoizolacyjne), - zagruntowanie podłoŝa, - ułoŝenie płyt termoizolacyjnych, - wykonanie nowego pokrycia dachowego - 2 warstwy papy termozgrzewalnej, - wykonanie nowych obróbek blacharskich PRACE PRZYGOTOWAWCZE Przed przystąpieniem do robót dociepleniowych naleŝy przygotować materiały, narzędzia i sprzęt zgodnie ze specyfikacją techniczną wykonania docieplenia. Sprawdzić czy materiały odpowiadają wymaganiom norm i aprobat technicznych oraz czy mają świadectwa jakości (certyfikaty).

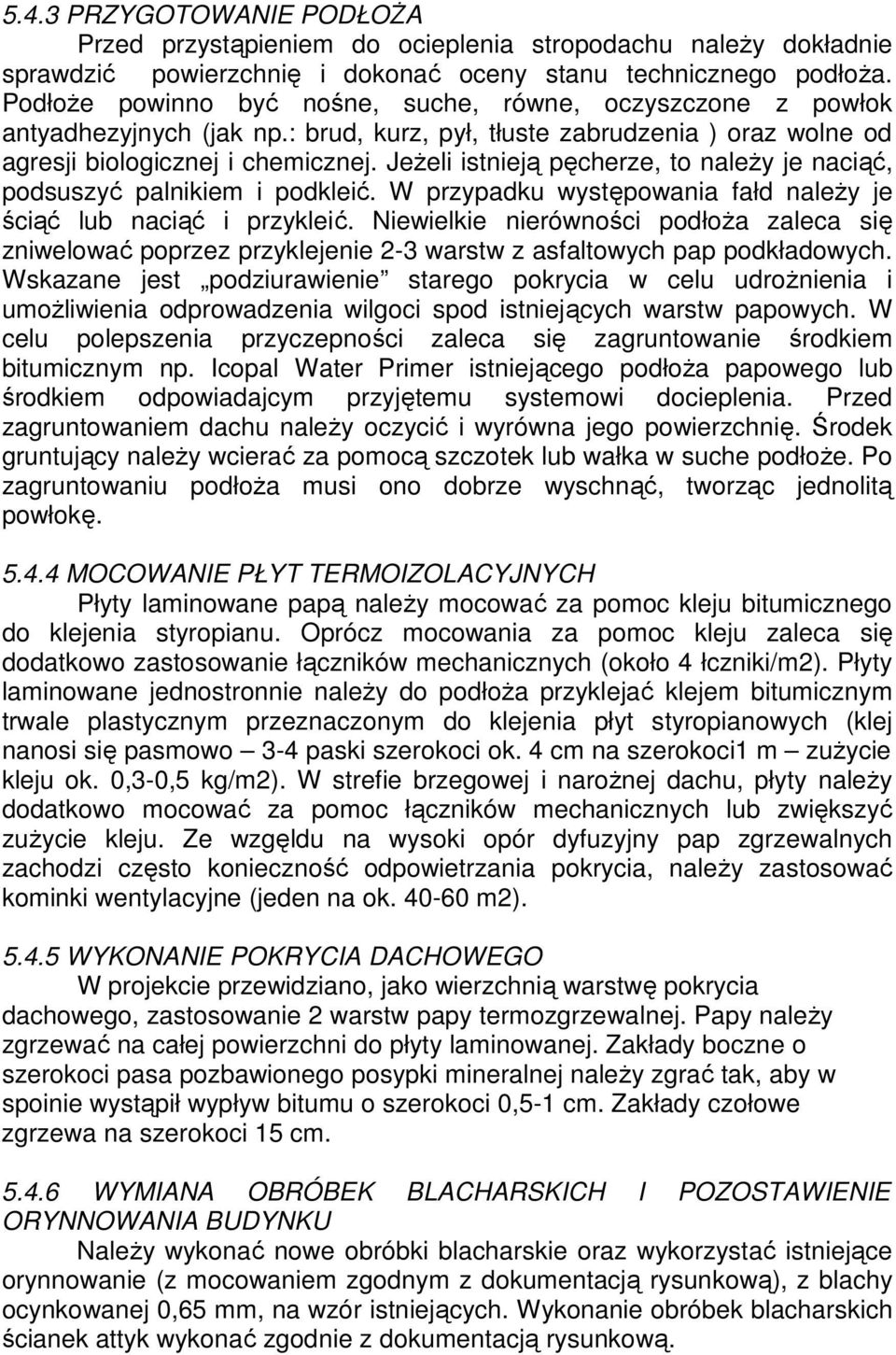

4 5.4.3 PRZYGOTOWANIE PODŁOśA Przed przystąpieniem do ocieplenia stropodachu naleŝy dokładnie sprawdzić powierzchnię i dokonać oceny stanu technicznego podłoŝa. PodłoŜe powinno być nośne, suche, równe, oczyszczone z powłok antyadhezyjnych (jak np.: brud, kurz, pył, tłuste zabrudzenia ) oraz wolne od agresji biologicznej i chemicznej. JeŜeli istnieją pęcherze, to naleŝy je naciąć, podsuszyć palnikiem i podkleić. W przypadku występowania fałd naleŝy je ściąć lub naciąć i przykleić. Niewielkie nierówności podłoŝa zaleca się zniwelować poprzez przyklejenie 2-3 warstw z asfaltowych pap podkładowych. Wskazane jest podziurawienie starego pokrycia w celu udroŝnienia i umoŝliwienia odprowadzenia wilgoci spod istniejących warstw papowych. W celu polepszenia przyczepności zaleca się zagruntowanie środkiem bitumicznym np. Icopal Water Primer istniejącego podłoŝa papowego lub środkiem odpowiadajcym przyjętemu systemowi docieplenia. Przed zagruntowaniem dachu naleŝy oczycić i wyrówna jego powierzchnię. Środek gruntujący naleŝy wcierać za pomocą szczotek lub wałka w suche podłoŝe. Po zagruntowaniu podłoŝa musi ono dobrze wyschnąć, tworząc jednolitą powłokę MOCOWANIE PŁYT TERMOIZOLACYJNYCH Płyty laminowane papą naleŝy mocować za pomoc kleju bitumicznego do klejenia styropianu. Oprócz mocowania za pomoc kleju zaleca się dodatkowo zastosowanie łączników mechanicznych (około 4 łczniki/m2). Płyty laminowane jednostronnie naleŝy do podłoŝa przyklejać klejem bitumicznym trwale plastycznym przeznaczonym do klejenia płyt styropianowych (klej nanosi się pasmowo 3-4 paski szerokoci ok. 4 cm na szerokoci1 m zuŝycie kleju ok. 0,3-0,5 kg/m2). W strefie brzegowej i naroŝnej dachu, płyty naleŝy dodatkowo mocować za pomoc łączników mechanicznych lub zwiększyć zuŝycie kleju. Ze wzgęldu na wysoki opór dyfuzyjny pap zgrzewalnych zachodzi często konieczność odpowietrzania pokrycia, naleŝy zastosować kominki wentylacyjne (jeden na ok m2) WYKONANIE POKRYCIA DACHOWEGO W projekcie przewidziano, jako wierzchnią warstwę pokrycia dachowego, zastosowanie 2 warstw papy termozgrzewalnej. Papy naleŝy zgrzewać na całej powierzchni do płyty laminowanej. Zakłady boczne o szerokoci pasa pozbawionego posypki mineralnej naleŝy zgrać tak, aby w spoinie wystąpił wypływ bitumu o szerokoci 0,5-1 cm. Zakłady czołowe zgrzewa na szerokoci 15 cm WYMIANA OBRÓBEK BLACHARSKICH I POZOSTAWIENIE ORYNNOWANIA BUDYNKU NaleŜy wykonać nowe obróbki blacharskie oraz wykorzystać istniejące orynnowanie (z mocowaniem zgodnym z dokumentacją rysunkową), z blachy ocynkowanej 0,65 mm, na wzór istniejących. Wykonanie obróbek blacharskich ścianek attyk wykonać zgodnie z dokumentacją rysunkową.

5 6. OBLICZENIA TERMICZNE DLA PRZEGRODY ZEWNĘTRZNEJ STROPODACH BUDYNKU Obliczenia niezbędnej grubości styropianu wykonano zgodnie z obowiązującą metodą z PN EN ISO (Komponenty budowlane i elementy budynku, opór cieplny i współczynnik przenikania ciepła - metoda obliczania) R = d / λ gdzie: R opór cieplny przegrody d grubość warstwy materiału λ- obliczeniowy współczynnik przewodzenia ciepła przez materiał U = 1 / (R si + R 1 + R 2 + R... + R se ) gdzie: U współczynnik przenikania ciepła dla przegrody R 1, 2,... opór cieplny dla poszczególnych warstw przegrody R si Opór przejmowania od strony wewnętrznej = 0,1 (W/ m 2 K) R se Opór przejmowania od strony zewnętrznej = 0,04 (W/ m 2 K) 1. OBLICZENIA DLA STROPODACHU (nad częścią mieszkalną) U max =0,20(W/ m 2 K) - 2 x papa termozgrzewalna (R 1 ) - Styropian Dach/Podłoga EPS (λ max=0.038 W/mK) oklejonego z jednej strony papą asfaltową podkładową - gr. 16cm (R 2 ) - 2 x papa na lepiku (R 3 ) - beton wyrównawczy - gr. 5 cm (R 4 ) - ŜuŜel wielkopiecowy - gr cm (R 5 ) - izolacja wodoszczelna - gr. 2 cm (R 6 ) - płyta stropowa Ŝelbetowa - gr. 16 cm (R 7 ) - tynk gr. 2cm (R 8 ) R 1 = 0,005 (m) / 0,18 (W/mK) = 0,027 (W/ m 2 K) R 2 = 0,16 (m) / 0,038 (W/mK) = 4,210(W/ m 2 K) R 3 = 0,005 (m) / 0,18 (W/mK) = 0,027 (W/ m 2 K) R 4 = 0,05 (m) / 1,3 (W/mK) = 0,038 (W/ m 2 K) R 5 = 0,20 (m) / 0,22(W/mK) = 0,909 (W/ m 2 K) R 6 = 0,02 (m) / 0,18 (W/mK) = 0,111 (W/ m 2 K) R 7 = 0,16 (m) / 1,7 (W/mK) = 0,094 (W/ m 2 K) R 8 = 0,02 (m) / 0,82 (W/mK) = 0,024 (W/ m 2 K) R = R se + ΣR n + R si R si = 0,1(W/ m 2 K), R se = 0,04(W/ m 2 K) R n = R 1 + R 2 + R 3 + R 4 + R 5 + R 6 + R 7 + R 8 R n = 0, , , , , , , ,024 = 5,44 (W/ m 2 K) R = 0,04 + 5,44 + 0,1 = 5,58 (m 2 K/W) U = 1 / R U = 1 / 5,58 = 0,179 (W/ m 2 K)

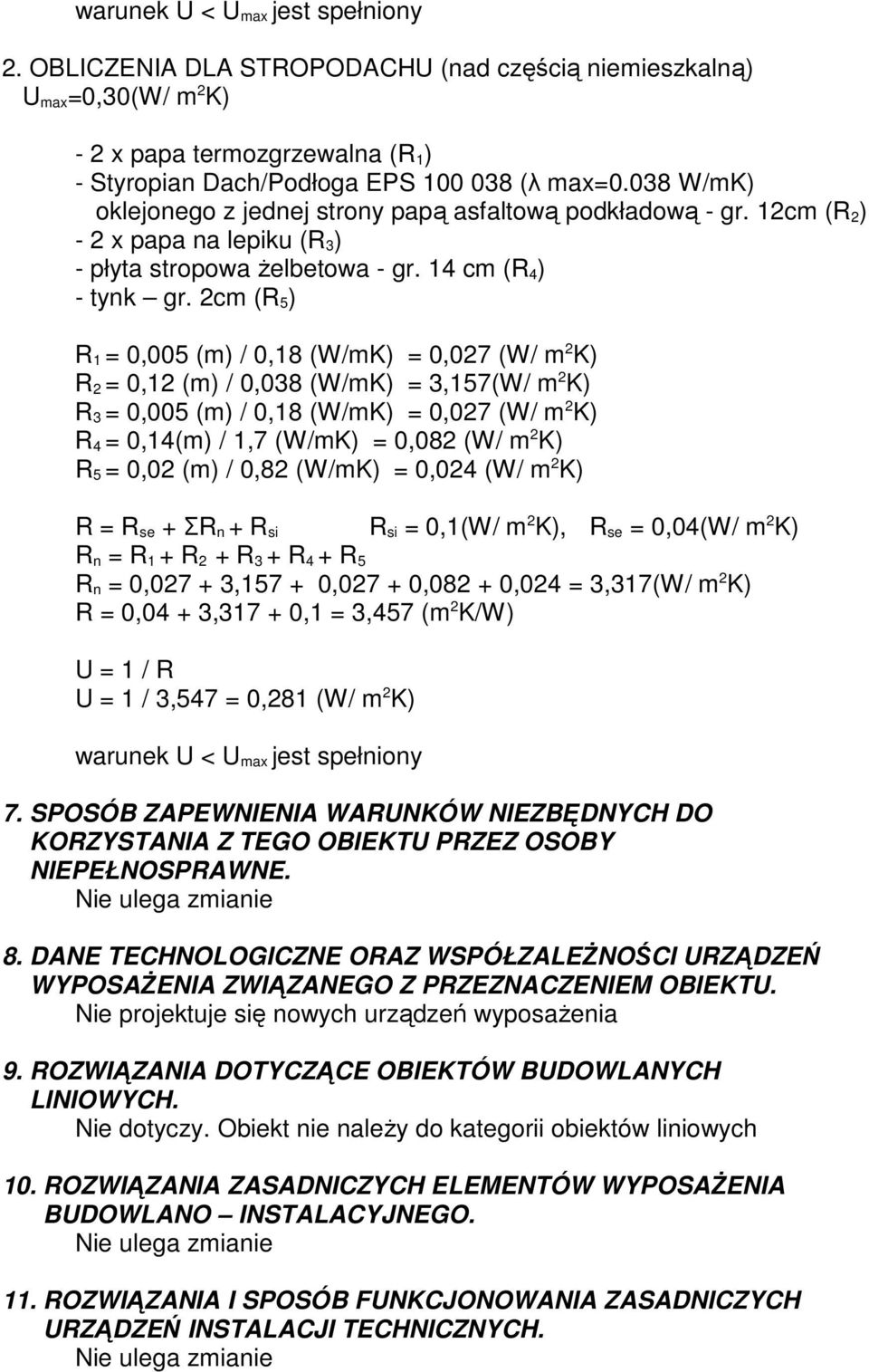

6 warunek U < U max jest spełniony 2. OBLICZENIA DLA STROPODACHU (nad częścią niemieszkalną) U max =0,30(W/ m 2 K) - 2 x papa termozgrzewalna (R 1 ) - Styropian Dach/Podłoga EPS (λ max=0.038 W/mK) oklejonego z jednej strony papą asfaltową podkładową - gr. 12cm (R 2 ) - 2 x papa na lepiku (R 3 ) - płyta stropowa Ŝelbetowa - gr. 14 cm (R 4 ) - tynk gr. 2cm (R 5 ) R 1 = 0,005 (m) / 0,18 (W/mK) = 0,027 (W/ m 2 K) R 2 = 0,12 (m) / 0,038 (W/mK) = 3,157(W/ m 2 K) R 3 = 0,005 (m) / 0,18 (W/mK) = 0,027 (W/ m 2 K) R 4 = 0,14(m) / 1,7 (W/mK) = 0,082 (W/ m 2 K) R 5 = 0,02 (m) / 0,82 (W/mK) = 0,024 (W/ m 2 K) R = R se + ΣR n + R si R si = 0,1(W/ m 2 K), R se = 0,04(W/ m 2 K) R n = R 1 + R 2 + R 3 + R 4 + R 5 R n = 0, , , , ,024 = 3,317(W/ m 2 K) R = 0,04 + 3, ,1 = 3,457 (m 2 K/W) U = 1 / R U = 1 / 3,547 = 0,281 (W/ m 2 K) warunek U < U max jest spełniony 7. SPOSÓB ZAPEWNIENIA WARUNKÓW NIEZBĘDNYCH DO KORZYSTANIA Z TEGO OBIEKTU PRZEZ OSOBY NIEPEŁNOSPRAWNE. Nie ulega zmianie 8. DANE TECHNOLOGICZNE ORAZ WSPÓŁZALEśNOŚCI URZĄDZEŃ WYPOSAśENIA ZWIĄZANEGO Z PRZEZNACZENIEM OBIEKTU. Nie projektuje się nowych urządzeń wyposaŝenia 9. ROZWIĄZANIA DOTYCZĄCE OBIEKTÓW BUDOWLANYCH LINIOWYCH. Nie dotyczy. Obiekt nie naleŝy do kategorii obiektów liniowych 10. ROZWIĄZANIA ZASADNICZYCH ELEMENTÓW WYPOSAśENIA BUDOWLANO INSTALACYJNEGO. Nie ulega zmianie 11. ROZWIĄZANIA I SPOSÓB FUNKCJONOWANIA ZASADNICZYCH URZĄDZEŃ INSTALACJI TECHNICZNYCH. Nie ulega zmianie

7 12. DANE TECHNICZNE OBIEKTU BUDOWLANEGO CHARAKTERYZUJĄCE WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO I JEGO WYKORZYSTANIE ORAZ NA ZDROWIE LUDZI I OBIEKTY SĄSIEDNIE. Nie ulegają zmianie 13. WARUNKI OCHRONY PRZECIWPOśAROWEJ ZAKRES PROJEKTU Projektowane prace związane z termomodernizacją budynku mieszkalnego wielorodzinnego w Słupsku przy ul. Mikołajskiej 5 są pracami remontowymi KLASYFIKACJA BUDYNKU Budynek objęty opracowaniem: - mieszkalny wielorodzinny, pięciokondygnacyjny - zakwalifikowany do kategorii zagroŝenia ludzi ZL IV, - średniowysoki (od 5 do 9 kondygnacji nadziemnych włącznie) - zaliczony do klasy odporności poŝarowej C ODPORNOŚĆ OGNIOWA ELEMENTÓW BUDYNKU Wymagana klasa odporności ogniowej dla konstrukcji dachu R15 oraz przekrycie dachu RE15 jest spełniona w stanie istniejącym i po ociepleniu nie ulega zmianie ODLEGŁOŚCI OD BUDYNKÓW SĄSIEDNICH I GRANIC DZIAŁEK BUDOWLANYCH Wymagane odległości od granicy działki i sąsiednich budynków po ociepleniu są zachowane. Pozostałe wymagania dotyczące ochrony przeciwpoŝarowej budynku nie ulegają zmianie w stosunku do stanu istniejącego (jak dla budynku remontowanego) UZGODNIENIE PROJEKTU BUDOWLANEGO Opracowywany projekt nie wymaga uzgodnienia z rzeczoznawcą do spraw ochrony przeciwpoŝarowej - Rozdział II paragraf 4.2 ROZPORZDZENIA MINISTRA SPRAW WEWNTRZNYCH I ADMINISTRACJI z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej wraz z nowelizacją ROZPORZĄDZENIA MINISTRA SPRAW WEWNĘTRZNYCH IADMINISTRACJI1 z dnia 16 lipca 2009 r. zmieniające rozporządzenie w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej opracował branŝa architektura arch mgr inŝ. Łukasz Ochociński Upr.: 481/POOKK/2012 IZBA: PO-1217
