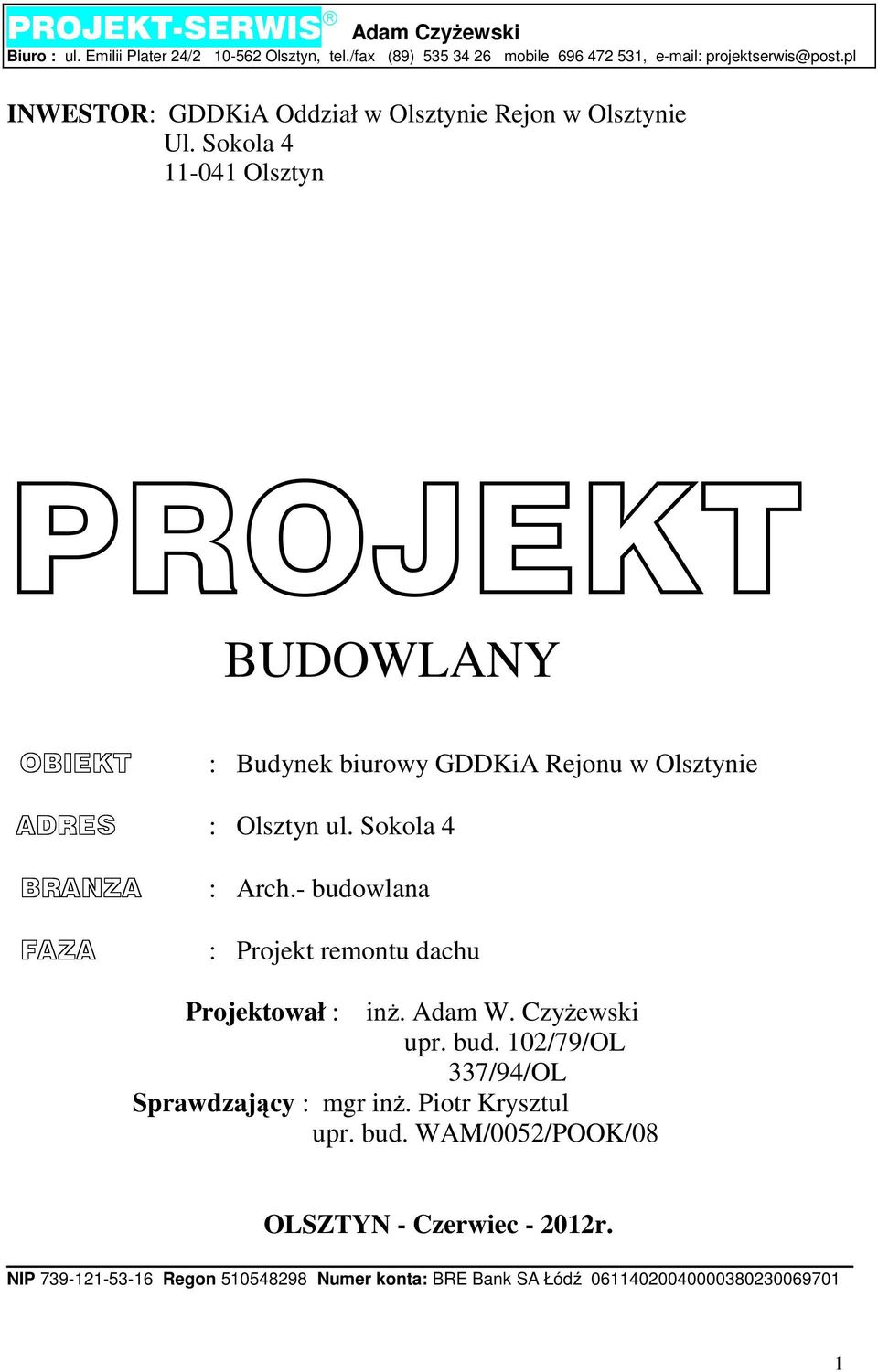

1 PROJEKT-SERWIS Adam CzyŜewski Biuro : ul. Emilii Plater 24/ Olsztyn, tel./fax (89) mobile , projektserwis@post.pl INWESTOR: GDDKiA Oddział w Olsztynie Rejon w Olsztynie Ul. Sokola Olsztyn PROJEKT BUDOWLANY OBIEKT : Budynek biurowy GDDKiA Rejonu w Olsztynie ADRES : Olsztyn ul. Sokola 4 BRANZA FAZA : Arch.- budowlana : Projekt remontu dachu Projektował : inŝ. Adam W. CzyŜewski upr. bud. 102/79/OL 337/94/OL Sprawdzający : mgr inŝ. Piotr Krysztul upr. bud. WAM/0052/POOK/08 OLSZTYN - Czerwiec r. NIP Regon Numer konta: BRE Bank SA Łódź

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Plan sytuacyjny 1 : Rzut dachu - stan istniejacy 1 : Rzut dachu - stan konstrukcja 1 : Rzut dachu - stan projektowany 1 : Detal okapu 1 : 10 2

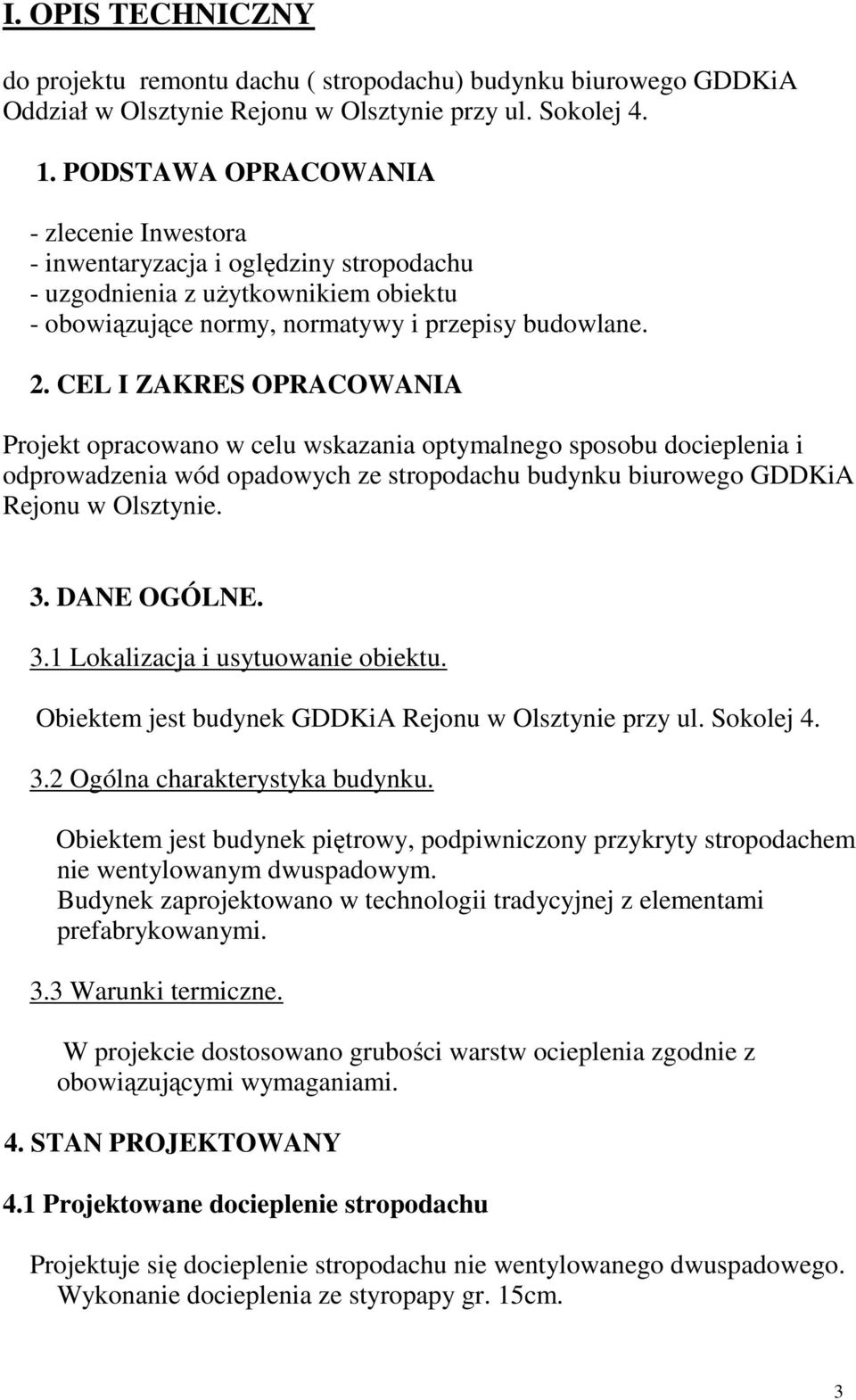

3 I. OPIS TECHNICZNY do projektu remontu dachu ( stropodachu) budynku biurowego GDDKiA Oddział w Olsztynie Rejonu w Olsztynie przy ul. Sokolej PODSTAWA OPRACOWANIA - zlecenie Inwestora - inwentaryzacja i oględziny stropodachu - uzgodnienia z uŝytkownikiem obiektu - obowiązujące normy, normatywy i przepisy budowlane. 2. CEL I ZAKRES OPRACOWANIA Projekt opracowano w celu wskazania optymalnego sposobu docieplenia i odprowadzenia wód opadowych ze stropodachu budynku biurowego GDDKiA Rejonu w Olsztynie. 3. DANE OGÓLNE. 3.1 Lokalizacja i usytuowanie obiektu. Obiektem jest budynek GDDKiA Rejonu w Olsztynie przy ul. Sokolej Ogólna charakterystyka budynku. Obiektem jest budynek piętrowy, podpiwniczony przykryty stropodachem nie wentylowanym dwuspadowym. Budynek zaprojektowano w technologii tradycyjnej z elementami prefabrykowanymi. 3.3 Warunki termiczne. W projekcie dostosowano grubości warstw ocieplenia zgodnie z obowiązującymi wymaganiami. 4. STAN PROJEKTOWANY 4.1 Projektowane docieplenie stropodachu Projektuje się docieplenie stropodachu nie wentylowanego dwuspadowego. Wykonanie docieplenia ze styropapy gr. 15cm. 3

4 Okapy wykonać z krawędziaków drewnianych 5x15cm wykończonych płytą OSB gr. 18mm wodoodporną. Do płyty mocować uchwyty rynnowe. Odprowadzenie wód opadowych z dachu rurami spustowymi Ø 90. Warstwy ocieplenia: - Styropapa gr. 15 cm mocowana do podłoŝa łącznikami ( np. ESSVE, EJOT) Płyty ze styropapy charakteryzują się utwardzoną wierzchnią warstwą oraz podwyŝszoną twardością i wytrzymałością na obciąŝenia punktowe. Dzięki takiej budowie płyt moŝna układać jednowarstwowe izolacje dachów płaskich. NapręŜenia ściskające płyt pod obciąŝeniem punktowym dającym odkształcenie 5 mm (przy grubości płyty 100 mm) wynoszą 90 kpa, przy 10% odkształceniu względnym - 50 kpa. Ściśliwość pod obciąŝeniem 40 kpa wynosi 12%. Współczynnik przewodzenia ciepła - 0,041 W/mK. Nasiąkliwość płyt jest 1,0 kg/m 2. Standardowe wymiary: /(600) mm. Wymiary: mm, grubość od 100 mm.. Wyrób ma Aprobatę Techniczną ITB AT /98 oraz znak bezpieczeństwa B. Styropapa klejona na zimno 1. Preparat gruntujący, np. Cyklolep R jako paroizolacja, 2. Płyta Styropapy przyklejona do paroizolacji klejem Izoplast MEGA-TEX na zimno, 3. Dwuwarstwowe pokrycie z papy - papa podkładowa przyklejona do płyt tym samym klejem; papa wierzchnia zgrzana do papy podkładowej. Elementy izolacyjne uzupełniające: Izoplast MEGA-TEX - klej bitumiczny na zimno stosowany do przyklejenia płyty styropapy do podłoŝa dachowego (istniejącej szlichty cementowej) oraz papy podkładowej do płyty. UWAGA: Technologia wykonania oraz informacje o zuŝyciu kleju umieszczone są w instrukcji stosowania na puszce kleju Izoplast MEGA- TEX. średnie zuŝycie kleju dla obu warstw klejenia wynosi łącznie 1,6 kg/m 2. 4

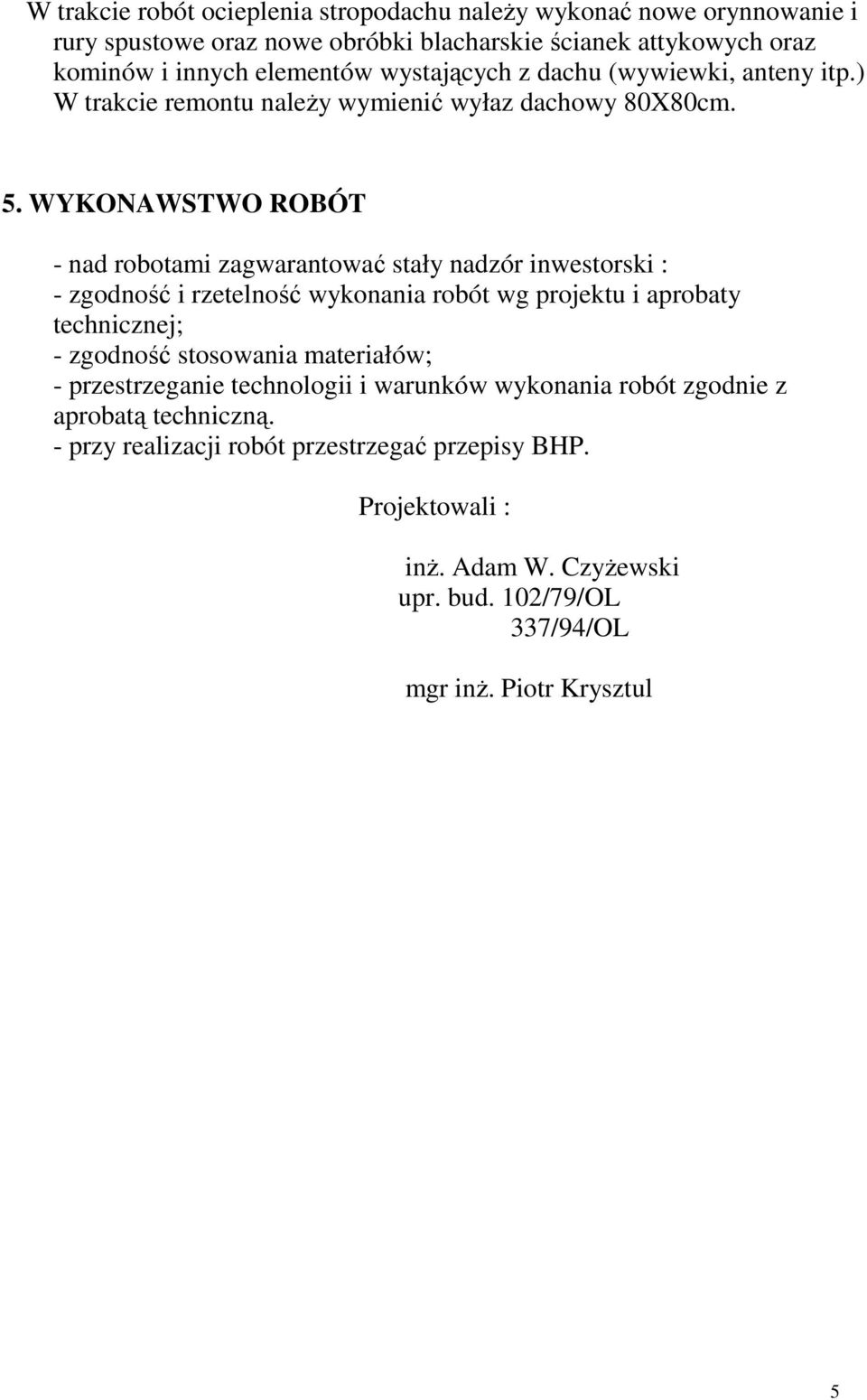

5 W trakcie robót ocieplenia stropodachu naleŝy wykonać nowe orynnowanie i rury spustowe oraz nowe obróbki blacharskie ścianek attykowych oraz kominów i innych elementów wystających z dachu (wywiewki, anteny itp.) W trakcie remontu naleŝy wymienić wyłaz dachowy 80X80cm. 5. WYKONAWSTWO ROBÓT - nad robotami zagwarantować stały nadzór inwestorski : - zgodność i rzetelność wykonania robót wg projektu i aprobaty technicznej; - zgodność stosowania materiałów; - przestrzeganie technologii i warunków wykonania robót zgodnie z aprobatą techniczną. - przy realizacji robót przestrzegać przepisy BHP. Projektowali : inŝ. Adam W. CzyŜewski upr. bud. 102/79/OL 337/94/OL mgr inŝ. Piotr Krysztul 5

6 6. SPECYFIKACJA TECHNICZNA WYKONANIA ROBÓT 1. Przygotowanie podłoŝa: podłoŝe musi być wystarczająco wytrzymałe i sztywne, by zapewniło przeniesienie obciąŝeń przewidywanych w czasie eksploatacji, a takŝe podczas prowadzenia robót, podłoŝe powinno być równe z uwagi na konieczność zapewnienia prawidłowego spływu wody, przyczepności papy i estetyki wykonania pokrycia, w naroŝach wewnętrznych ścian i w miejscach przejścia mocowania izolacji z powierzchni poziomej na pionową naleŝy wykonać z zaprawy cementowej zaokrąglenia o promieniu 4-6 cm (uwaga ta nie dotyczy obróbek z pap zgrzewalnych na dachach, gdzie stosuje się kliny z wełny mineralnej); podłoŝe z płyt termoizolacyjnych musi być wystarczająco wytrzymałe i sztywne, by nie nastąpiło uszkodzenie pokrycia w czasie eksploatacji dachu; materiały proponowane to: - płyty z wełny mineralnej lub wełny mineralnej i szklanej stosowane bezpośrednio pod papy zgrzewalne, Składowanie i transport elementów z wełny mineralnej: Zasada ogólna: Transport płyt dachowych z wełny mineralnej do miejsca wbudowania organizujemy w taki sposób, aby ograniczyć ilość przeładunków. PrzewoŜenie: Wyroby z wełny mineralnej przewozimy zabezpieczone przed opadami atmosferycznymi, przesuwaniem i uszkodzeniami mechanicznymi, w pozycji leŝącej, układając je na całej powierzchni i wysokości środka transportowego. Pojemność ładunkowa powinna być maksymalnie wykorzystana. Skrzynia ładunkowa powinna być czysta, bez uszkodzeń mechanicznych (ostre krawędzie, załamania) powodujących zniszczenie wyrobu. W wypadku przewoŝenia wyrobów z wełny mineralnej wraz z innymi materiałami, zabezpieczamy je przed przesuwaniem. W czasie załadunku nie wciskamy, nie ugniatamy" i nie upychamy" wyrobów. Składowanie oraz przeładunek na placu budowy Przechowujemy je w pomieszczeniach krytych, zabezpieczonych przed opadami atmosferycznymi, w pozycji leŝącej, na równym 6

7 podłoŝu, w warstwach najwyŝej do 2 m. JeŜeli nie dysponujemy takimi pomieszczeniami, wyroby przykrywamy plandeką. Dla wyrobów składowanych powyŝej 2 m wysokości uŝywamy specjalnych podestów. Z miejsca składowania do miejsca montaŝu przenosimy je w pakietach, chwytając za spód paczki całą dłonią. Przy transporcie pionowym, np. na dach, uŝywamy wyciąg koszowy. Transport oraz rozładunek płyt w wielkich wymiarach 2000 x 1200 mm na paletach. Płyty dachowe w wielkich wymiarach przewoŝone są specjalnie przygotowanymi środkami transportu na paletach, zabezpieczone w sposób opisany powyŝej. Rozładunek płyt odbywa się tylko za pomocą wózków widłowych lub innego sprzętu mechanicznego (paleta z płytami dachowymi waŝy średnio około 450 kg). Płyty przenosimy z palety do miejsca wbudowania. Powinny wykonać to dwie osoby. Płyty chwytane są za dłuŝszy bok. Dokładne dosuwanie płyt jedna do drugiej minimalizuje mostki termiczne. Uwagi końcowe: - zabronione jest chodzenie bezpośrednio po płytach. - nie wolno stosować uszczelniaczy octowych. - nie wolno stosować środków czyszczących o silnym odczynie alkalicznym. - do czyszczenia płyt nie stosować benzenu, benzyny, acetonu. - zalecane jest okresowe czyszczenie płyt podczas eksploatacji. - do mycia uŝywać letniej wody z dodatkiem łagodnych środków czyszczących stosowanych w gospodarstwie domowym i gąbki. 7. SPECYFIKACJA TECHNICZNA ODBIORU ROBÓT. Wymagania ogólne 1. Roboty pokrywcze, jako roboty zanikające, wymagają odbiorów częściowych. ' Badania w czasie odbioru częściowego naleŝy przeprowadzać dla tych robót, do których dostęp później-jest niemoŝliwy lub utrudniony, Dokonanie odbioru częściowego powinno być potwierdzone w dzienniku budowy. 7

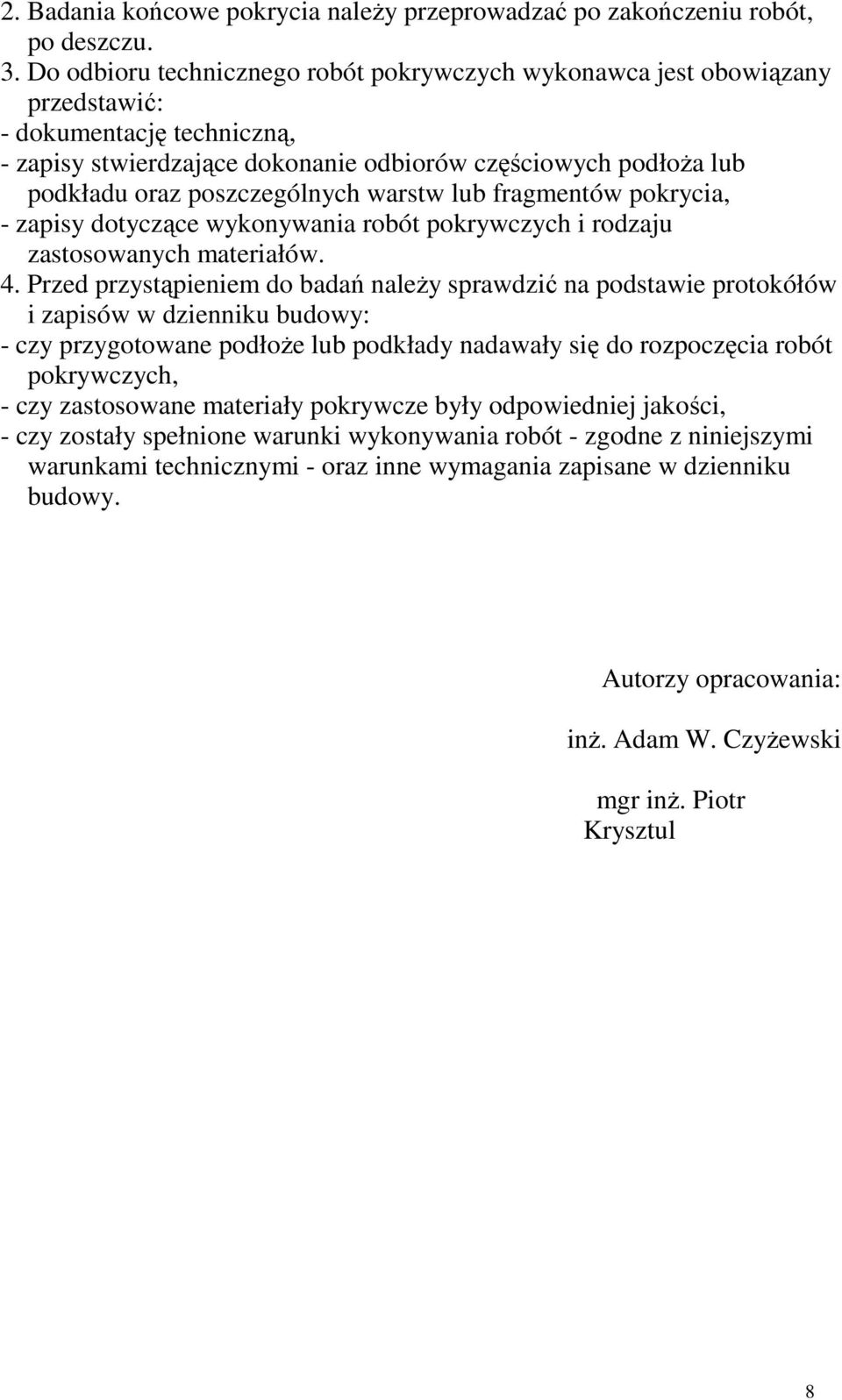

8 2. Badania końcowe pokrycia naleŝy przeprowadzać po zakończeniu robót, po deszczu. 3. Do odbioru technicznego robót pokrywczych wykonawca jest obowiązany przedstawić: - dokumentację techniczną, - zapisy stwierdzające dokonanie odbiorów częściowych podłoŝa lub podkładu oraz poszczególnych warstw lub fragmentów pokrycia, - zapisy dotyczące wykonywania robót pokrywczych i rodzaju zastosowanych materiałów. 4. Przed przystąpieniem do badań naleŝy sprawdzić na podstawie protokółów i zapisów w dzienniku budowy: - czy przygotowane podłoŝe lub podkłady nadawały się do rozpoczęcia robót pokrywczych, - czy zastosowane materiały pokrywcze były odpowiedniej jakości, - czy zostały spełnione warunki wykonywania robót - zgodne z niniejszymi warunkami technicznymi - oraz inne wymagania zapisane w dzienniku budowy. Autorzy opracowania: inŝ. Adam W. CzyŜewski mgr inŝ. Piotr Krysztul 8
