OBIEKT : BUDYNEK MIESZKALNY WIELORODZINNY TYCHY, UL. JANKOWICKA 4

Transkrypt

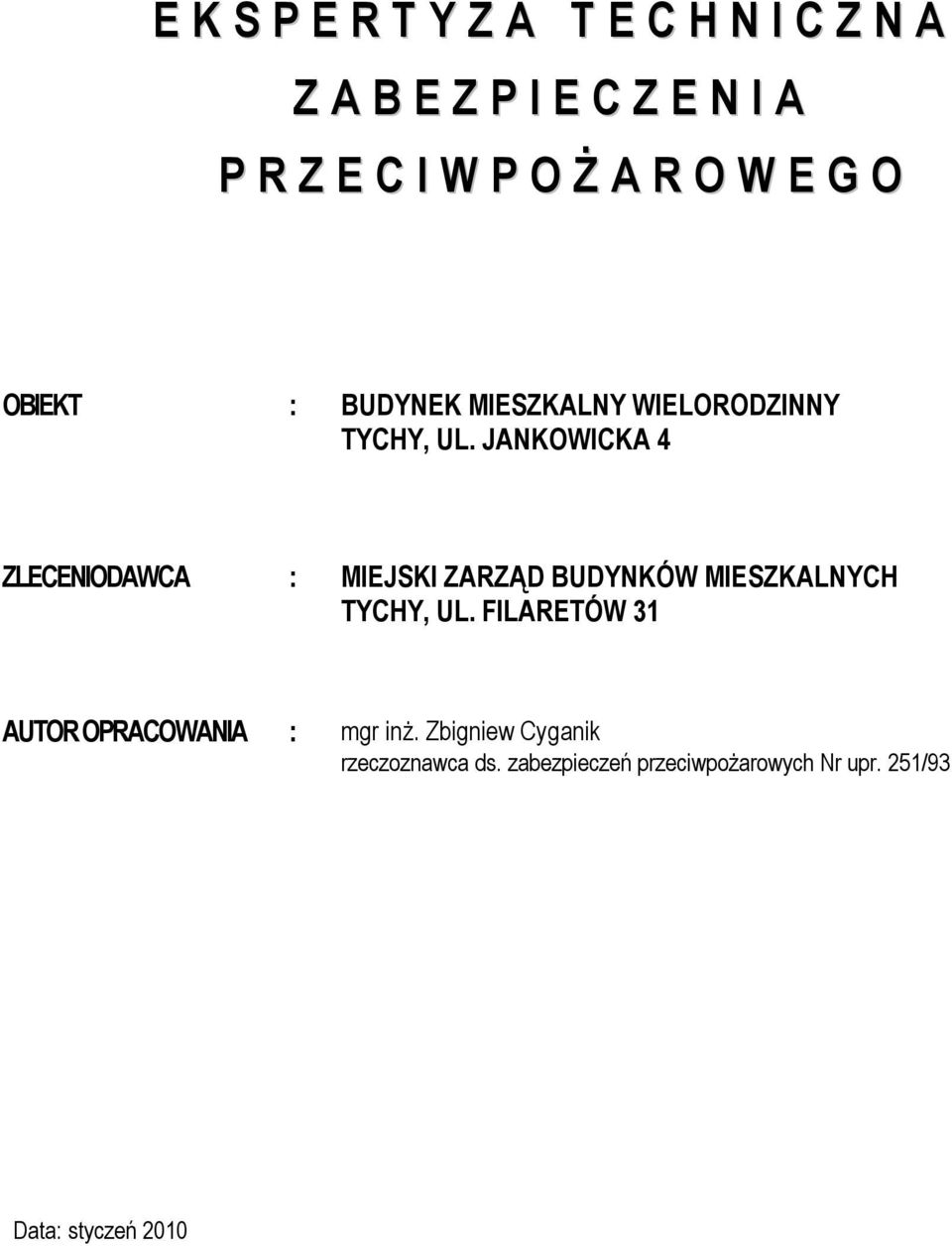

1 E K S P E R T Y Z A T E C H N I C Z N A Z A B E Z P I E C Z E N I A P R Z E C I W P O Ż A R O W E G O OBIEKT : BUDYNEK MIESZKALNY WIELORODZINNY TYCHY, UL. JANKOWICKA 4 ZLECENIODAWCA : MIEJSKI ZARZĄD BUDYNKÓW MIESZKALNYCH TYCHY, UL. FILARETÓW 31 AUTOR OPRACOWANIA : mgr inż. Zbigniew Cyganik rzeczoznawca ds. zabezpieczeń przeciwpożarowych Nr upr. 251/93 Data: styczeń 2010

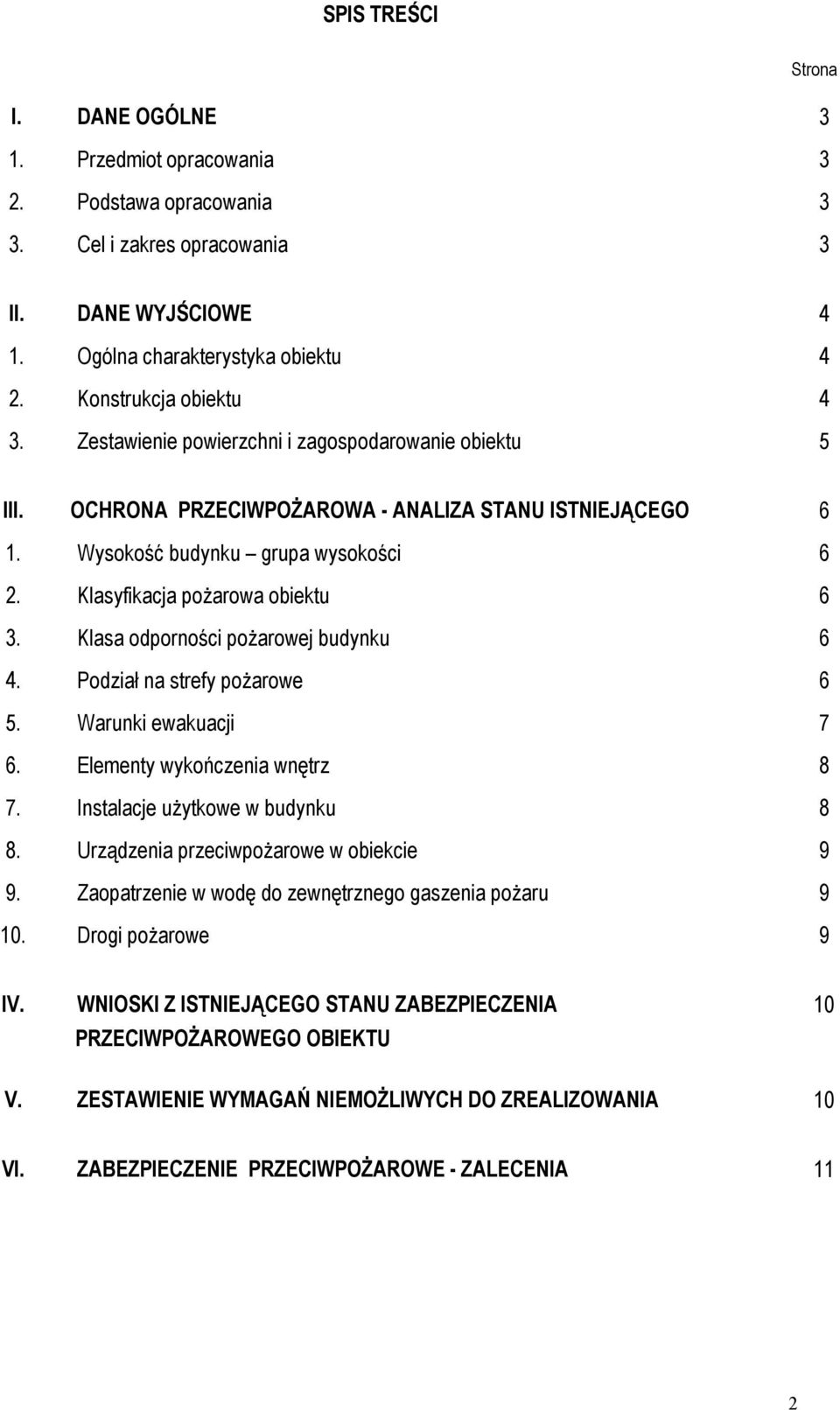

2 SPIS TREŚCI Strona I. DANE OGÓLNE 3 1. Przedmiot opracowania 3 2. Podstawa opracowania 3 3. Cel i zakres opracowania 3 II. DANE WYJŚCIOWE 4 1. Ogólna charakterystyka obiektu 4 2. Konstrukcja obiektu 4 3. Zestawienie powierzchni i zagospodarowanie obiektu 5 III. OCHRONA PRZECIWPOŻAROWA - ANALIZA STANU ISTNIEJĄCEGO 6 1. Wysokość budynku grupa wysokości 6 2. Klasyfikacja pożarowa obiektu 6 3. Klasa odporności pożarowej budynku 6 4. Podział na strefy pożarowe 6 5. Warunki ewakuacji 7 6. Elementy wykończenia wnętrz 8 7. Instalacje użytkowe w budynku 8 8. Urządzenia przeciwpożarowe w obiekcie 9 9. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Drogi pożarowe 9 IV. WNIOSKI Z ISTNIEJĄCEGO STANU ZABEZPIECZENIA PRZECIWPOŻAROWEGO OBIEKTU 10 V. ZESTAWIENIE WYMAGAŃ NIEMOŻLIWYCH DO ZREALIZOWANIA 10 VI. ZABEZPIECZENIE PRZECIWPOŻAROWE - ZALECENIA 11 2

3 3

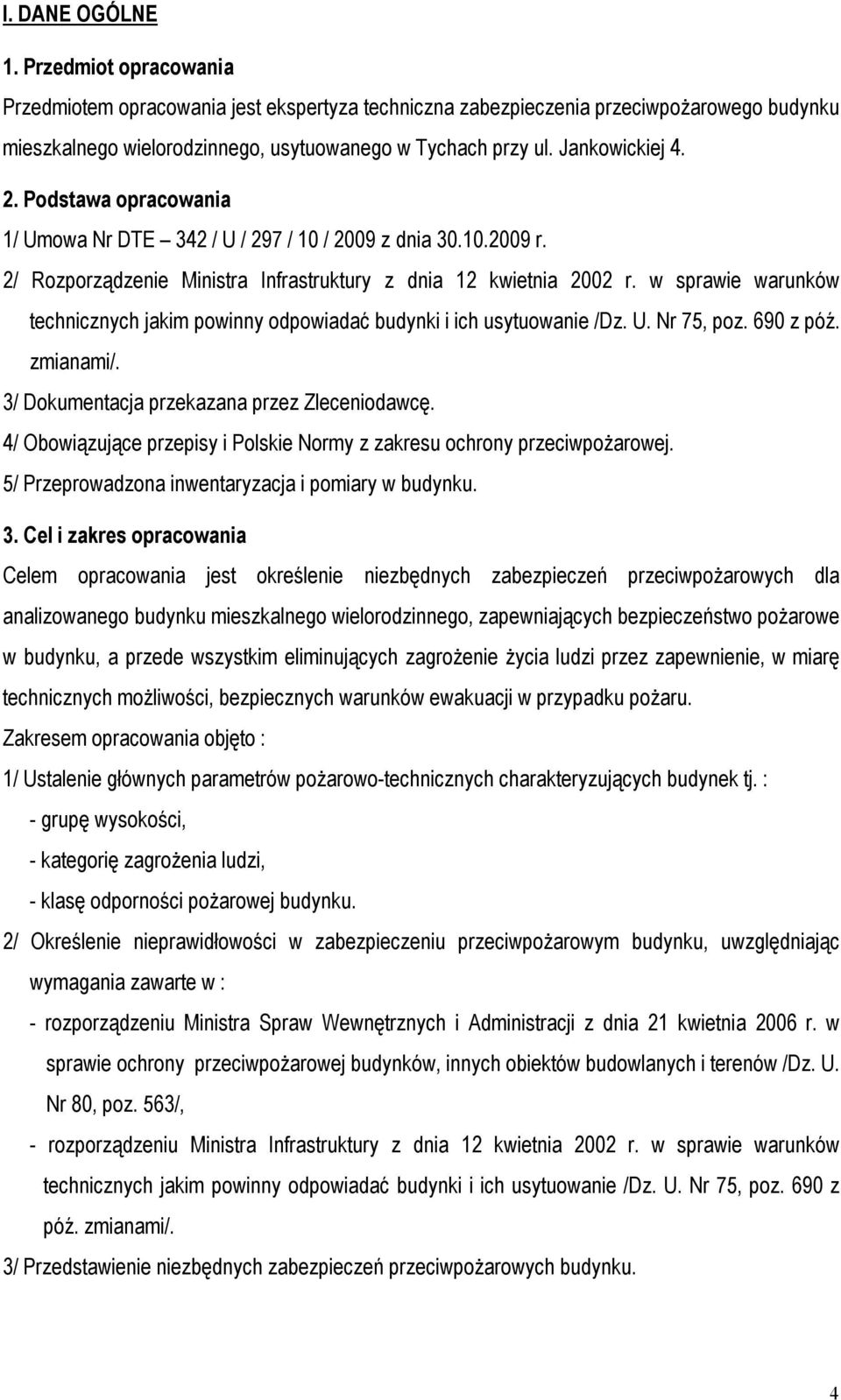

4 I. DANE OGÓLNE 1. Przedmiot opracowania Przedmiotem opracowania jest ekspertyza techniczna zabezpieczenia przeciwpożarowego budynku mieszkalnego wielorodzinnego, usytuowanego w Tychach przy ul. Jankowickiej Podstawa opracowania 1/ Umowa Nr DTE 342 / U / 297 / 10 / 2009 z dnia r. 2/ Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. Nr 75, poz. 690 z póź. zmianami/. 3/ Dokumentacja przekazana przez Zleceniodawcę. 4/ Obowiązujące przepisy i Polskie Normy z zakresu ochrony przeciwpożarowej. 5/ Przeprowadzona inwentaryzacja i pomiary w budynku. 3. Cel i zakres opracowania Celem opracowania jest określenie niezbędnych zabezpieczeń przeciwpożarowych dla analizowanego budynku mieszkalnego wielorodzinnego, zapewniających bezpieczeństwo pożarowe w budynku, a przede wszystkim eliminujących zagrożenie życia ludzi przez zapewnienie, w miarę technicznych możliwości, bezpiecznych warunków ewakuacji w przypadku pożaru. Zakresem opracowania objęto : 1/ Ustalenie głównych parametrów pożarowo-technicznych charakteryzujących budynek tj. : - grupę wysokości, - kategorię zagrożenia ludzi, - klasę odporności pożarowej budynku. 2/ Określenie nieprawidłowości w zabezpieczeniu przeciwpożarowym budynku, uwzględniając wymagania zawarte w : - rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów /Dz. U. Nr 80, poz. 563/, - rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. Nr 75, poz. 690 z póź. zmianami/. 3/ Przedstawienie niezbędnych zabezpieczeń przeciwpożarowych budynku. 4

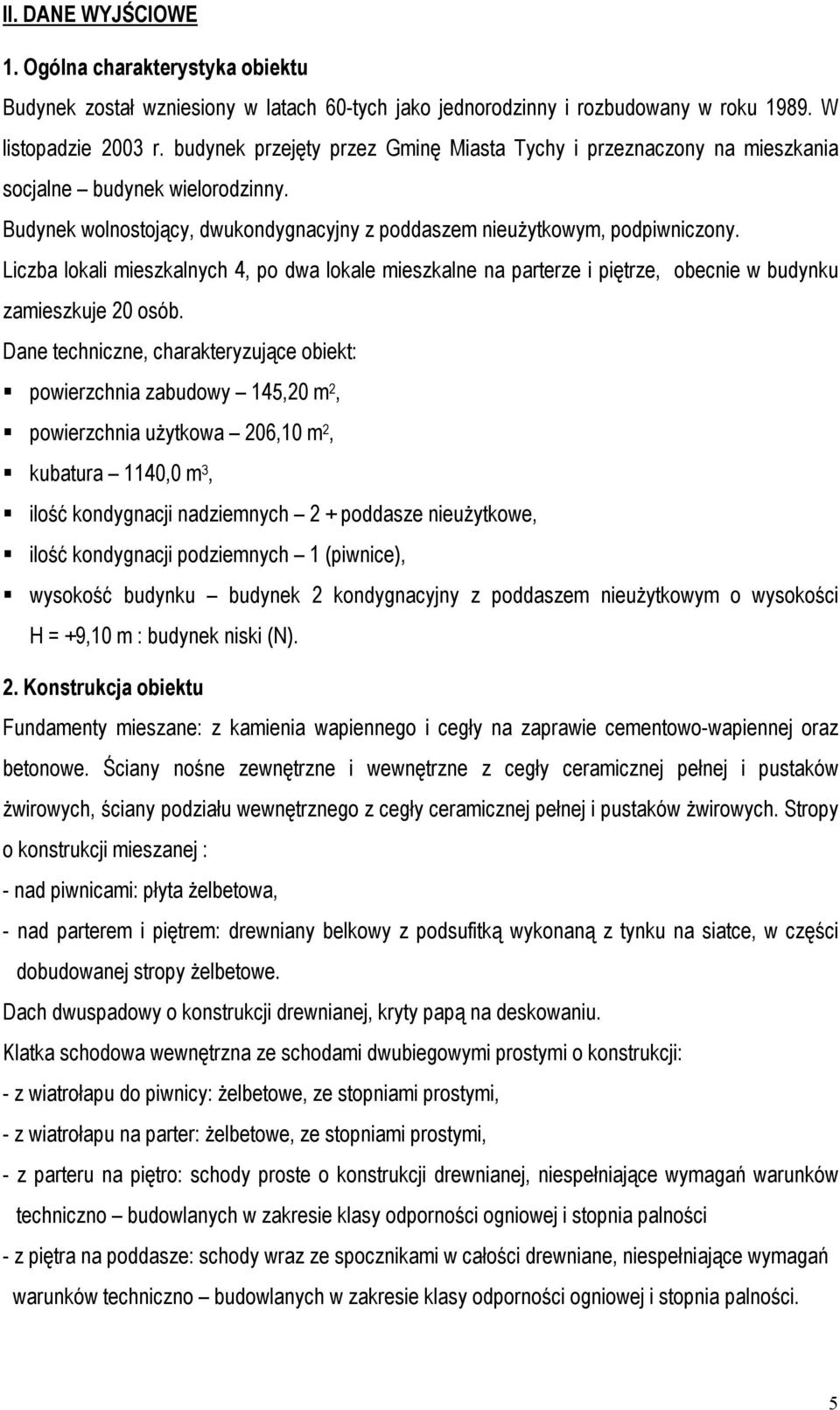

5 II. DANE WYJŚCIOWE 1. Ogólna charakterystyka obiektu Budynek został wzniesiony w latach 60-tych jako jednorodzinny i rozbudowany w roku W listopadzie 2003 r. budynek przejęty przez Gminę Miasta Tychy i przeznaczony na mieszkania socjalne budynek wielorodzinny. Budynek wolnostojący, dwukondygnacyjny z poddaszem nieużytkowym, podpiwniczony. Liczba lokali mieszkalnych 4, po dwa lokale mieszkalne na parterze i piętrze, obecnie w budynku zamieszkuje 20 osób. Dane techniczne, charakteryzujące obiekt: powierzchnia zabudowy 145,20 m 2, powierzchnia użytkowa 206,10 m 2, kubatura 1140,0 m 3, ilość kondygnacji nadziemnych 2 + poddasze nieużytkowe, ilość kondygnacji podziemnych 1 (piwnice), wysokość budynku budynek 2 kondygnacyjny z poddaszem nieużytkowym o wysokości H = +9,10 m : budynek niski (N). 2. Konstrukcja obiektu Fundamenty mieszane: z kamienia wapiennego i cegły na zaprawie cementowo-wapiennej oraz betonowe. Ściany nośne zewnętrzne i wewnętrzne z cegły ceramicznej pełnej i pustaków żwirowych, ściany podziału wewnętrznego z cegły ceramicznej pełnej i pustaków żwirowych. Stropy o konstrukcji mieszanej : - nad piwnicami: płyta żelbetowa, - nad parterem i piętrem: drewniany belkowy z podsufitką wykonaną z tynku na siatce, w części dobudowanej stropy żelbetowe. Dach dwuspadowy o konstrukcji drewnianej, kryty papą na deskowaniu. Klatka schodowa wewnętrzna ze schodami dwubiegowymi prostymi o konstrukcji: - z wiatrołapu do piwnicy: żelbetowe, ze stopniami prostymi, - z wiatrołapu na parter: żelbetowe, ze stopniami prostymi, - z parteru na piętro: schody proste o konstrukcji drewnianej, niespełniające wymagań warunków techniczno budowlanych w zakresie klasy odporności ogniowej i stopnia palności - z piętra na poddasze: schody wraz ze spocznikami w całości drewniane, niespełniające wymagań warunków techniczno budowlanych w zakresie klasy odporności ogniowej i stopnia palności. 5

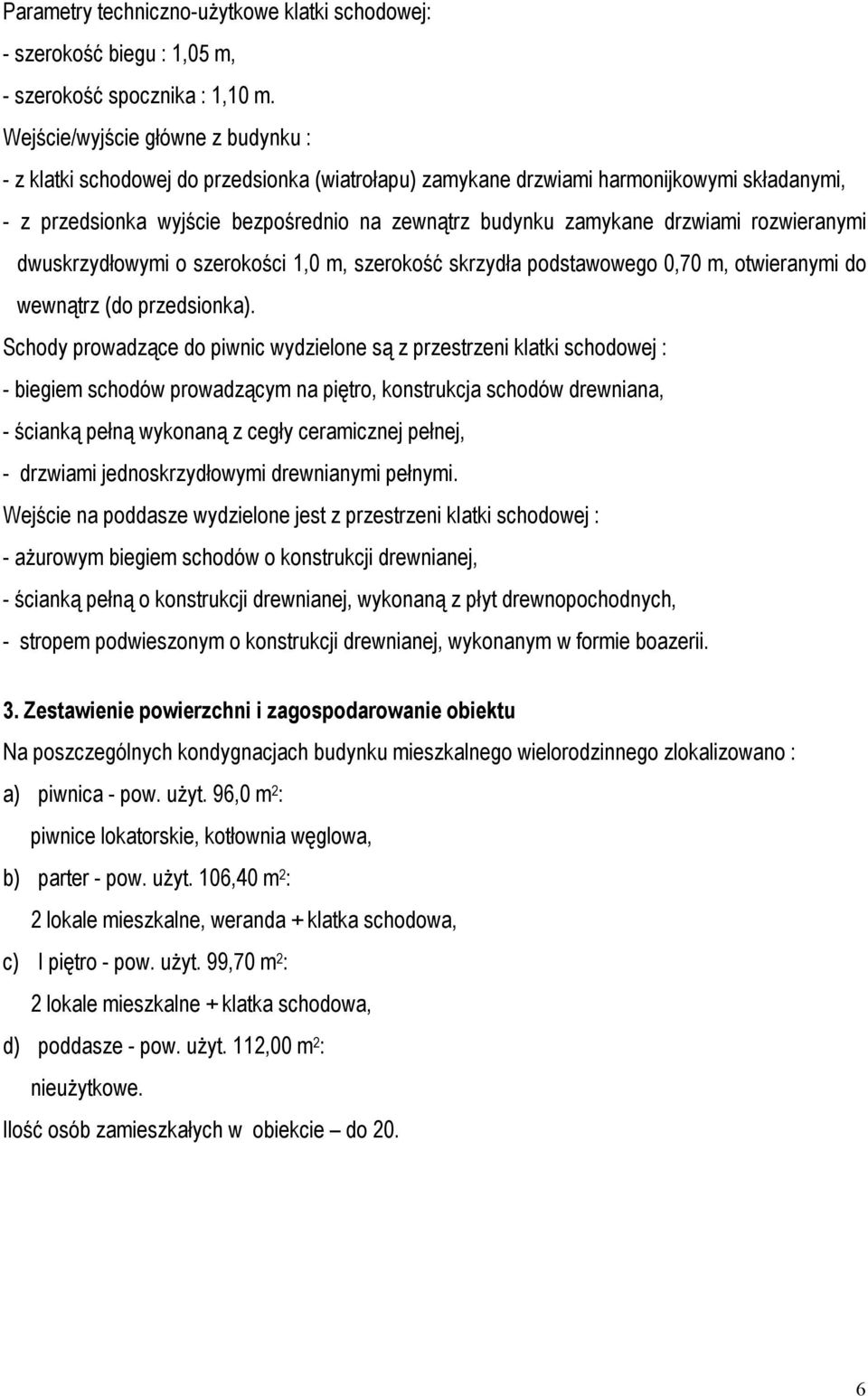

6 Parametry techniczno-użytkowe klatki schodowej: - szerokość biegu : 1,05 m, - szerokość spocznika : 1,10 m. Wejście/wyjście główne z budynku : - z klatki schodowej do przedsionka (wiatrołapu) zamykane drzwiami harmonijkowymi składanymi, - z przedsionka wyjście bezpośrednio na zewnątrz budynku zamykane drzwiami rozwieranymi dwuskrzydłowymi o szerokości 1,0 m, szerokość skrzydła podstawowego 0,70 m, otwieranymi do wewnątrz (do przedsionka). Schody prowadzące do piwnic wydzielone są z przestrzeni klatki schodowej : - biegiem schodów prowadzącym na piętro, konstrukcja schodów drewniana, - ścianką pełną wykonaną z cegły ceramicznej pełnej, - drzwiami jednoskrzydłowymi drewnianymi pełnymi. Wejście na poddasze wydzielone jest z przestrzeni klatki schodowej : - ażurowym biegiem schodów o konstrukcji drewnianej, - ścianką pełną o konstrukcji drewnianej, wykonaną z płyt drewnopochodnych, - stropem podwieszonym o konstrukcji drewnianej, wykonanym w formie boazerii. 3. Zestawienie powierzchni i zagospodarowanie obiektu Na poszczególnych kondygnacjach budynku mieszkalnego wielorodzinnego zlokalizowano : a) piwnica - pow. użyt. 96,0 m 2 : piwnice lokatorskie, kotłownia węglowa, b) parter - pow. użyt. 106,40 m 2 : 2 lokale mieszkalne, weranda + klatka schodowa, c) I piętro - pow. użyt. 99,70 m 2 : 2 lokale mieszkalne + klatka schodowa, d) poddasze - pow. użyt. 112,00 m 2 : nieużytkowe. Ilość osób zamieszkałych w obiekcie do 20. 6

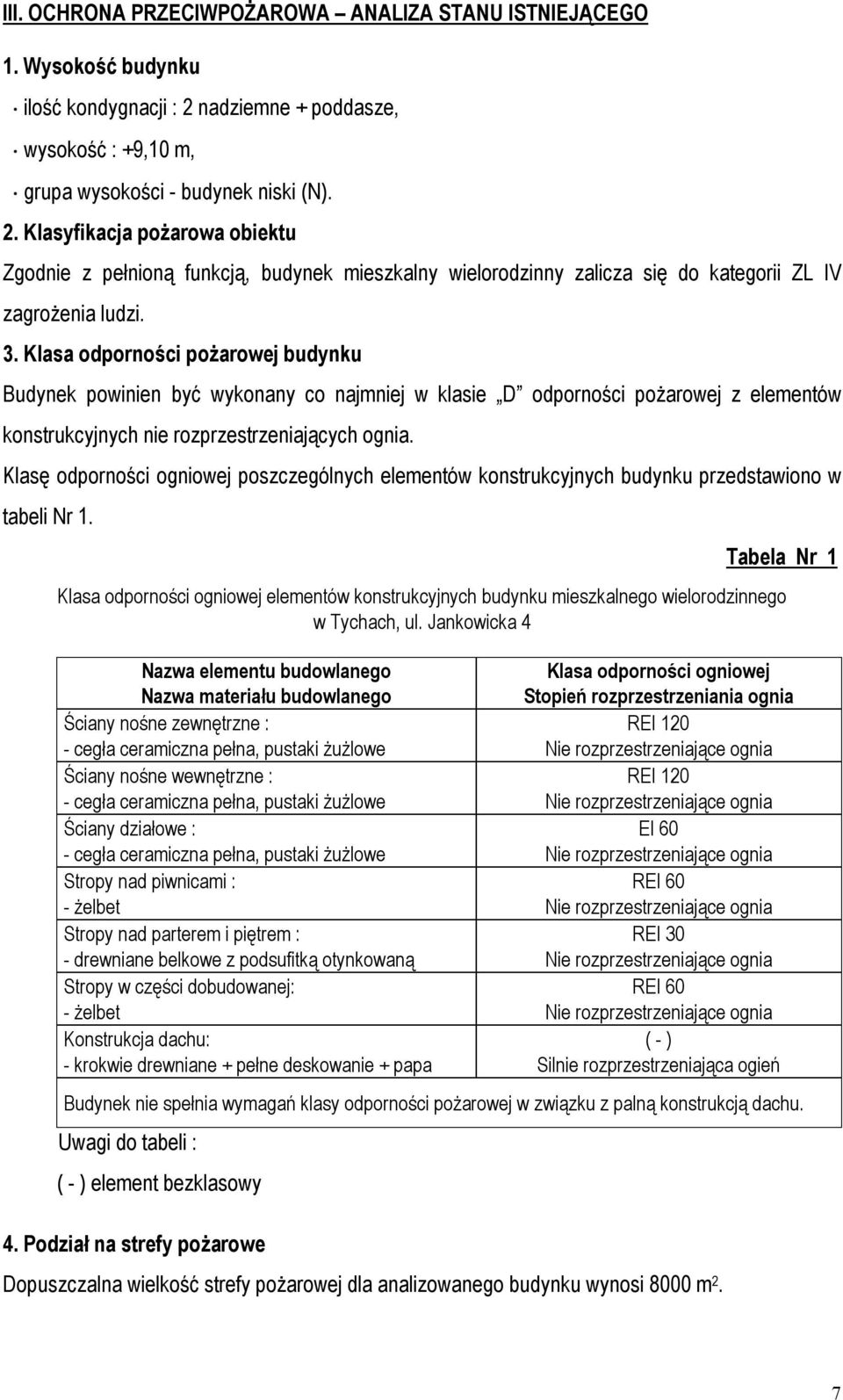

7 III. OCHRONA PRZECIWPOŻAROWA ANALIZA STANU ISTNIEJĄCEGO 1. Wysokość budynku ilość kondygnacji : 2 nadziemne + poddasze, wysokość : +9,10 m, grupa wysokości - budynek niski (N). 2. Klasyfikacja pożarowa obiektu Zgodnie z pełnioną funkcją, budynek mieszkalny wielorodzinny zalicza się do kategorii ZL IV zagrożenia ludzi. 3. Klasa odporności pożarowej budynku Budynek powinien być wykonany co najmniej w klasie D odporności pożarowej z elementów konstrukcyjnych nie rozprzestrzeniających ognia. Klasę odporności ogniowej poszczególnych elementów konstrukcyjnych budynku przedstawiono w tabeli Nr 1. Tabela Nr 1 Klasa odporności ogniowej elementów konstrukcyjnych budynku mieszkalnego wielorodzinnego w Tychach, ul. Jankowicka 4 Nazwa elementu budowlanego Nazwa materiału budowlanego Ściany nośne zewnętrzne : - cegła ceramiczna pełna, pustaki żużlowe Ściany nośne wewnętrzne : - cegła ceramiczna pełna, pustaki żużlowe Ściany działowe : - cegła ceramiczna pełna, pustaki żużlowe Stropy nad piwnicami : - żelbet Stropy nad parterem i piętrem : - drewniane belkowe z podsufitką otynkowaną Stropy w części dobudowanej: - żelbet Konstrukcja dachu: - krokwie drewniane + pełne deskowanie + papa Klasa odporności ogniowej Stopień rozprzestrzeniania ognia REI 120 Nie rozprzestrzeniające ognia REI 120 Nie rozprzestrzeniające ognia EI 60 Nie rozprzestrzeniające ognia REI 60 Nie rozprzestrzeniające ognia REI 30 Nie rozprzestrzeniające ognia REI 60 Nie rozprzestrzeniające ognia ( - ) Silnie rozprzestrzeniająca ogień Budynek nie spełnia wymagań klasy odporności pożarowej w związku z palną konstrukcją dachu. Uwagi do tabeli : ( - ) element bezklasowy 4. Podział na strefy pożarowe Dopuszczalna wielkość strefy pożarowej dla analizowanego budynku wynosi 8000 m 2. 7

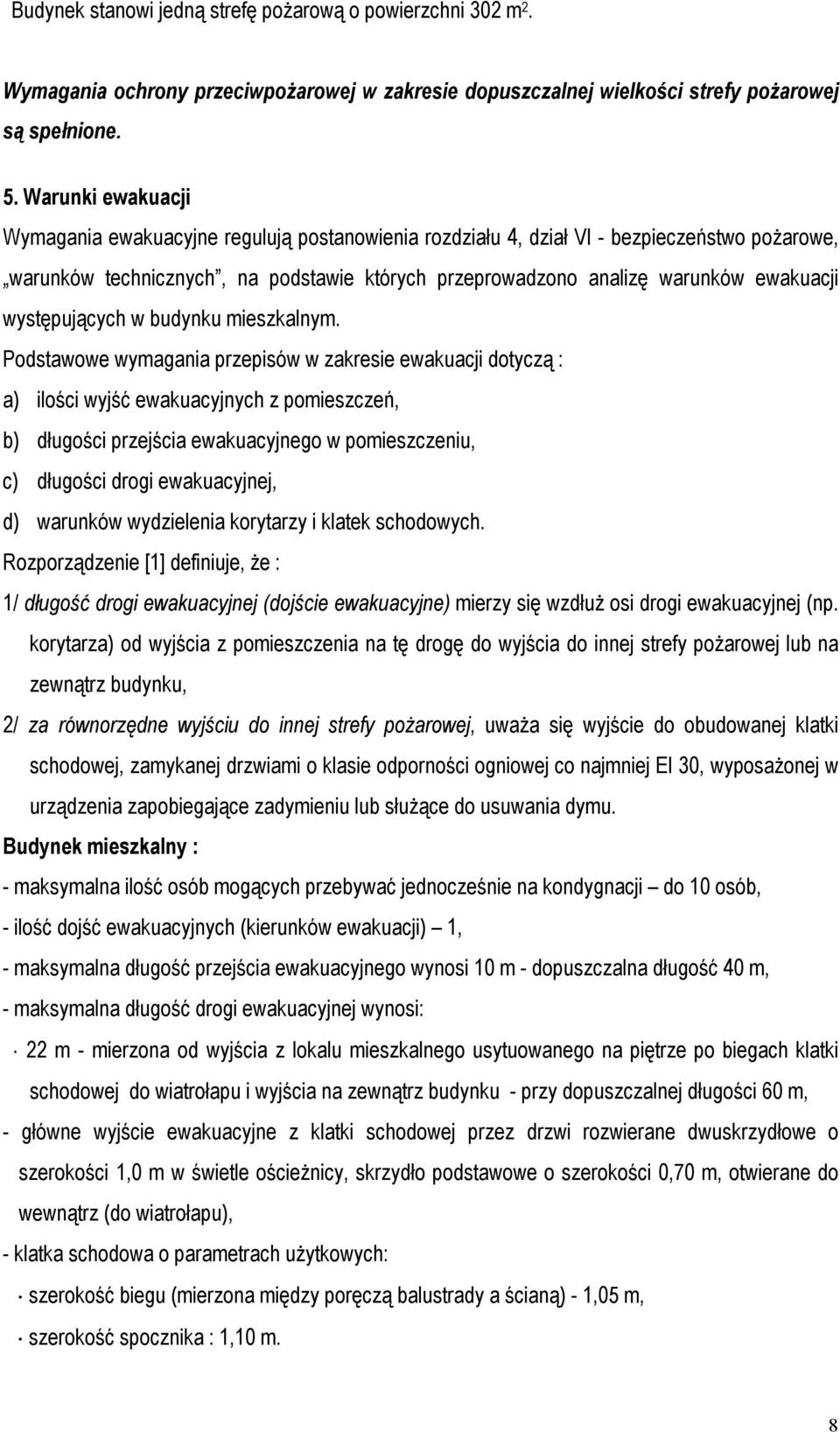

8 Budynek stanowi jedną strefę pożarową o powierzchni 302 m 2. Wymagania ochrony przeciwpożarowej w zakresie dopuszczalnej wielkości strefy pożarowej są spełnione. 5. Warunki ewakuacji Wymagania ewakuacyjne regulują postanowienia rozdziału 4, dział VI - bezpieczeństwo pożarowe, warunków technicznych, na podstawie których przeprowadzono analizę warunków ewakuacji występujących w budynku mieszkalnym. Podstawowe wymagania przepisów w zakresie ewakuacji dotyczą : a) ilości wyjść ewakuacyjnych z pomieszczeń, b) długości przejścia ewakuacyjnego w pomieszczeniu, c) długości drogi ewakuacyjnej, d) warunków wydzielenia korytarzy i klatek schodowych. Rozporządzenie [1] definiuje, że : 1/ długość drogi ewakuacyjnej (dojście ewakuacyjne) mierzy się wzdłuż osi drogi ewakuacyjnej (np. korytarza) od wyjścia z pomieszczenia na tę drogę do wyjścia do innej strefy pożarowej lub na zewnątrz budynku, 2/ za równorzędne wyjściu do innej strefy pożarowej, uważa się wyjście do obudowanej klatki schodowej, zamykanej drzwiami o klasie odporności ogniowej co najmniej EI 30, wyposażonej w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu. Budynek mieszkalny : - maksymalna ilość osób mogących przebywać jednocześnie na kondygnacji do 10 osób, - ilość dojść ewakuacyjnych (kierunków ewakuacji) 1, - maksymalna długość przejścia ewakuacyjnego wynosi 10 m - dopuszczalna długość 40 m, - maksymalna długość drogi ewakuacyjnej wynosi: 22 m - mierzona od wyjścia z lokalu mieszkalnego usytuowanego na piętrze po biegach klatki schodowej do wiatrołapu i wyjścia na zewnątrz budynku - przy dopuszczalnej długości 60 m, - główne wyjście ewakuacyjne z klatki schodowej przez drzwi rozwierane dwuskrzydłowe o szerokości 1,0 m w świetle ościeżnicy, skrzydło podstawowe o szerokości 0,70 m, otwierane do wewnątrz (do wiatrołapu), - klatka schodowa o parametrach użytkowych: szerokość biegu (mierzona między poręczą balustrady a ścianą) - 1,05 m, szerokość spocznika : 1,10 m. 8

9 maksymalna wysokość stopni 0,17 m. - klatka schodowa wewnętrzna ze schodami dwubiegowymi prostymi o konstrukcji: z wiatrołapu do piwnicy: żelbetowe, ze stopniami prostymi, z wiatrołapu na parter: żelbetowe, ze stopniami prostymi, z parteru na piętro: schody proste o konstrukcji drewnianej, niespełniające wymagań warunków techniczno budowlanych w zakresie klasy odporności ogniowej i stopnia palności z piętra na poddasze: schody wraz ze spocznikami w całości drewniane, niespełniające wymagań warunków techniczno budowlanych w zakresie klasy odporności ogniowej i stopnia palności. Parametry techniczno-użytkowe schodów w klatce schodowej nie spełniają normatywów w zakresie szerokości biegów i spoczników - nie ma technicznych możliwości dostosowania szerokości biegów i spoczników do wymaganej wielkości tj. biegi : 1,20 m, spoczniki : 1,50 m, z uwagi na układ nośny ścian klatki schodowej. Istniejąca szerokość biegów schodów w klatce schodowej jest mniejsza o 12,5 % od szerokości wymaganej (normatywnej tj.1,20 m). Istniejąca szerokość spoczników schodów w klatce schodowej jest mniejsza o 26,6 % od szerokości wymaganej (normatywnej tj. 1,50 m). 6. Elementy wykończenia wnętrz Na klatce schodowej występuje strop podwieszony o konstrukcji drewnianej, wydzielający klatkę schodowa od wejścia na poddasze. Okładzina stropu podwieszonego wykonana jest w formie boazerii drewnianej (element łatwo zapalny silnie rozprzestrzeniający ogień). W wiatrołapie ściany obłożone są panelami PCV (element silnie rozprzestrzeniający ogień, wydzielający toksyczne dymy i gazy pożarowe). Schody z parteru na piętro i poddasze posiadają konstrukcję nośną drewnianą oraz stopnice drewniane (element palny silnie rozprzestrzeniający ogień). Schody na poddasze wydzielone są od klatki schodowej (w poziomie piętra) ścianką pełną wykonana z płyt drewnopochodnych (element palny silnie rozprzestrzeniający ogień). 7. Instalacje użytkowe w budynku Budynek wyposażony jest w : - instalację elektryczną, przeciwpożarowego wyłącznika prądu usytuowany na zewnątrz obiektu w skrzynce naściennej, oznakowany zgodnie z wymaganiami normy PN-92/N-01256, 9

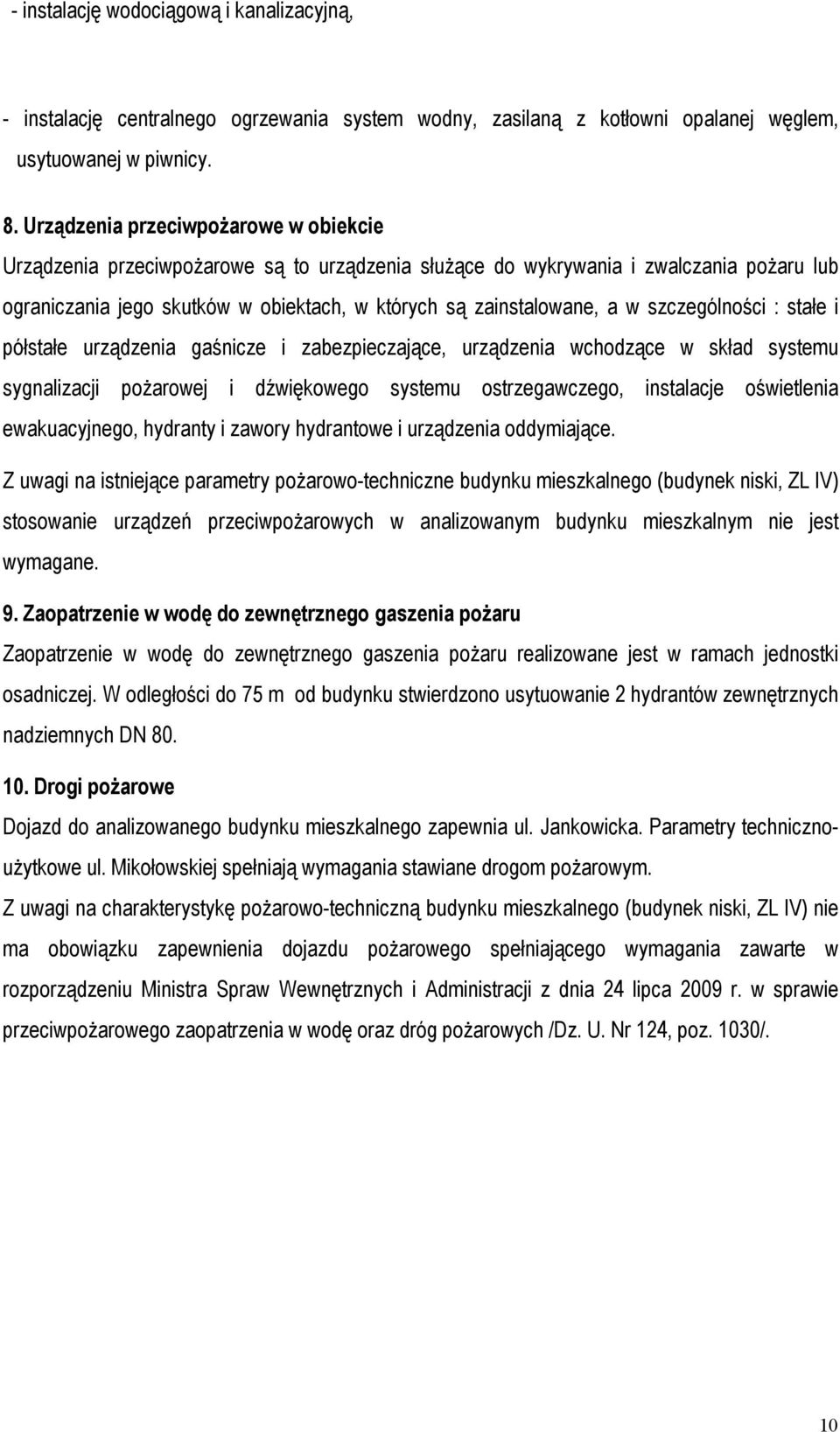

10 - instalację wodociągową i kanalizacyjną, - instalację centralnego ogrzewania system wodny, zasilaną z kotłowni opalanej węglem, usytuowanej w piwnicy. 8. Urządzenia przeciwpożarowe w obiekcie Urządzenia przeciwpożarowe są to urządzenia służące do wykrywania i zwalczania pożaru lub ograniczania jego skutków w obiektach, w których są zainstalowane, a w szczególności : stałe i półstałe urządzenia gaśnicze i zabezpieczające, urządzenia wchodzące w skład systemu sygnalizacji pożarowej i dźwiękowego systemu ostrzegawczego, instalacje oświetlenia ewakuacyjnego, hydranty i zawory hydrantowe i urządzenia oddymiające. Z uwagi na istniejące parametry pożarowo-techniczne budynku mieszkalnego (budynek niski, ZL IV) stosowanie urządzeń przeciwpożarowych w analizowanym budynku mieszkalnym nie jest wymagane. 9. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru realizowane jest w ramach jednostki osadniczej. W odległości do 75 m od budynku stwierdzono usytuowanie 2 hydrantów zewnętrznych nadziemnych DN Drogi pożarowe Dojazd do analizowanego budynku mieszkalnego zapewnia ul. Jankowicka. Parametry technicznoużytkowe ul. Mikołowskiej spełniają wymagania stawiane drogom pożarowym. Z uwagi na charakterystykę pożarowo-techniczną budynku mieszkalnego (budynek niski, ZL IV) nie ma obowiązku zapewnienia dojazdu pożarowego spełniającego wymagania zawarte w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych /Dz. U. Nr 124, poz. 1030/. 10

11 IV. WNIOSKI Z ISTNIEJĄCEGO STANU ZABEZPIECZENIA PRZECIWPOŻAROWEGO OBIEKTU. Przeprowadzona analiza warunków ochrony przeciwpożarowej w budynku mieszkalnym wielorodzinnym usytuowanym przy ul. Jankowickiej 4 w Tychach wykazała, następujące nieprawidłowości w zabezpieczeniu przeciwpożarowym : 1. Budynek nie posiada wymaganej klasy odporności pożarowej z uwagi na palne elementy konstrukcyjne dachu - elementy konstrukcyjne palne silnie rozprzestrzeniające ogień. 2. Klatka schodowa stanowiąca jedyną pionową drogę ewakuacji, posiada schody, które nie spełniają normatywów w zakresie szerokości biegów i spoczników. 3. Schody prowadzące na piętro i poddasze nie mają wymaganej klasy odporności ogniowej, posiadają konstrukcję drewnianą (element konstrukcyjny palny silnie rozprzestrzeniający ogień). 4. W wiatrołapie ściany obłożone są panelami PCV (element silnie rozprzestrzeniający ogień, wydzielający toksyczne dymy i gazy pożarowe). 5. Palny sufit podwieszany w klatce schodowej przy wejściu na poddasze (element palny - silnie rozprzestrzeniający ogień). 6. Schody na poddasze wydzielone są od klatki schodowej (w poziomie piętra) ścianką pełną wykonana z płyt drewnopochodnych (element palny silnie rozprzestrzeniający ogień). 7. Schody prowadzące do piwnicy wydzielone są z przestrzeni klatki schodowej drewnianym biegiem schodów (element palny silnie rozprzestrzeniający ogień). 8. Wyjście ewakuacyjne z klatki schodowej do wiatrołapu zamykane jest drzwiami składanymi harmonijkowymi. 9. Wyjście ewakuacyjne z wiatrołapu na zewnątrz budynku nie posiada normatywnej szerokości skrzydła podstawowego: wymagana - 0,90 m, istniejąca 0,70 m. V. ZESTAWIENIE WYMAGAŃ NIEMOŻLIWYCH DO ZREALIZOWANIA 1. Zapewnienie klatki schodowej ze schodami prostymi o normatywnej szerokości dla biegów i spoczników schodów z uwagi na istniejący układ nośny ścian klatki schodowej. 11

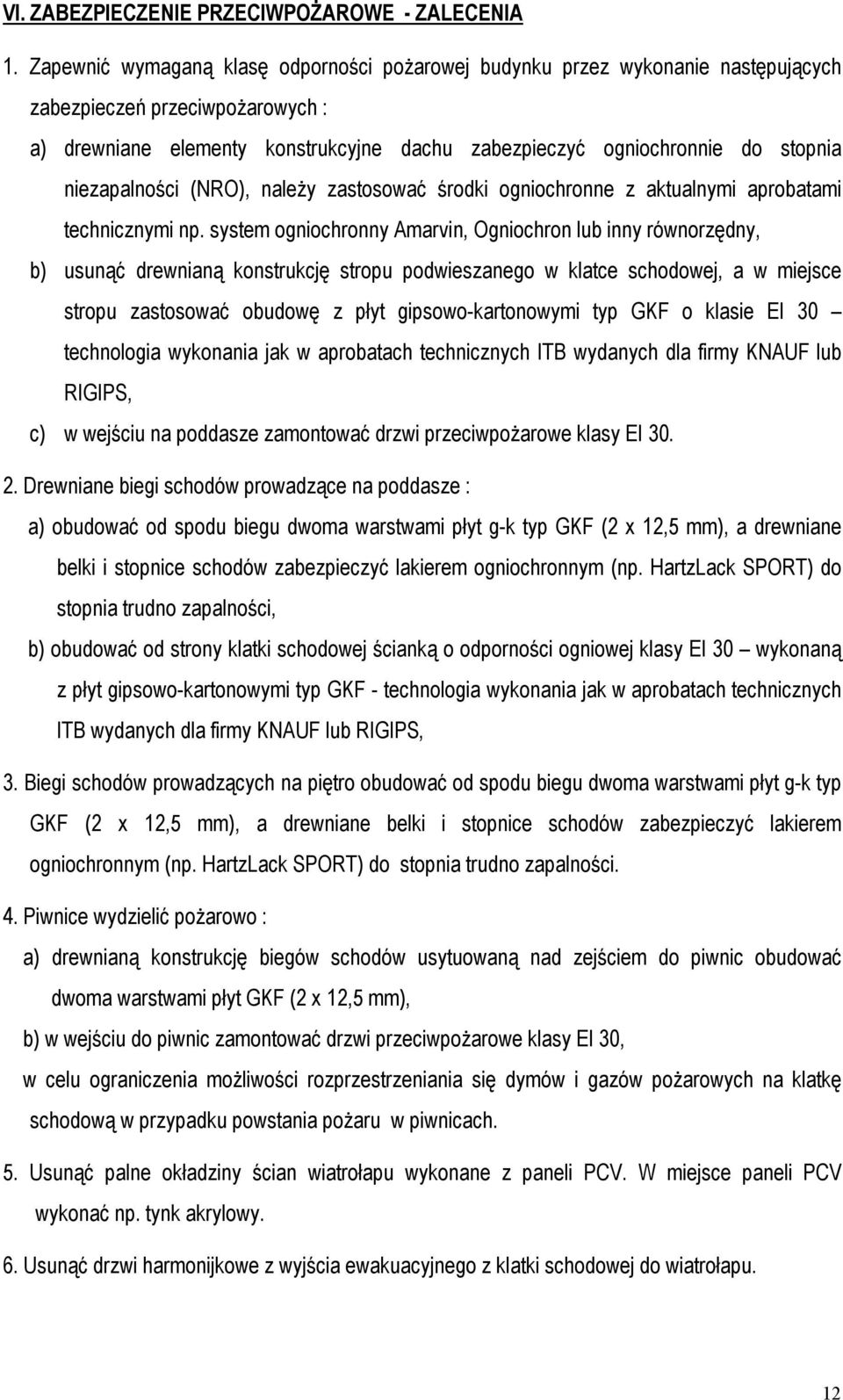

12 VI. ZABEZPIECZENIE PRZECIWPOŻAROWE - ZALECENIA 1. Zapewnić wymaganą klasę odporności pożarowej budynku przez wykonanie następujących zabezpieczeń przeciwpożarowych : a) drewniane elementy konstrukcyjne dachu zabezpieczyć ogniochronnie do stopnia niezapalności (NRO), należy zastosować środki ogniochronne z aktualnymi aprobatami technicznymi np. system ogniochronny Amarvin, Ogniochron lub inny równorzędny, b) usunąć drewnianą konstrukcję stropu podwieszanego w klatce schodowej, a w miejsce stropu zastosować obudowę z płyt gipsowo-kartonowymi typ GKF o klasie EI 30 technologia wykonania jak w aprobatach technicznych ITB wydanych dla firmy KNAUF lub RIGIPS, c) w wejściu na poddasze zamontować drzwi przeciwpożarowe klasy EI Drewniane biegi schodów prowadzące na poddasze : a) obudować od spodu biegu dwoma warstwami płyt g-k typ GKF (2 x 12,5 mm), a drewniane belki i stopnice schodów zabezpieczyć lakierem ogniochronnym (np. HartzLack SPORT) do stopnia trudno zapalności, b) obudować od strony klatki schodowej ścianką o odporności ogniowej klasy EI 30 wykonaną z płyt gipsowo-kartonowymi typ GKF - technologia wykonania jak w aprobatach technicznych ITB wydanych dla firmy KNAUF lub RIGIPS, 3. Biegi schodów prowadzących na piętro obudować od spodu biegu dwoma warstwami płyt g-k typ GKF (2 x 12,5 mm), a drewniane belki i stopnice schodów zabezpieczyć lakierem ogniochronnym (np. HartzLack SPORT) do stopnia trudno zapalności. 4. Piwnice wydzielić pożarowo : a) drewnianą konstrukcję biegów schodów usytuowaną nad zejściem do piwnic obudować dwoma warstwami płyt GKF (2 x 12,5 mm), b) w wejściu do piwnic zamontować drzwi przeciwpożarowe klasy EI 30, w celu ograniczenia możliwości rozprzestrzeniania się dymów i gazów pożarowych na klatkę schodową w przypadku powstania pożaru w piwnicach. 5. Usunąć palne okładziny ścian wiatrołapu wykonane z paneli PCV. W miejsce paneli PCV wykonać np. tynk akrylowy. 6. Usunąć drzwi harmonijkowe z wyjścia ewakuacyjnego z klatki schodowej do wiatrołapu. 12
