1 Załącznik nr 11 do SIWZ P R O M A R K JAN KACZMAREK Zduńska Wola ul. Kościelna 7 tel. / fax. 0 (prefix) Stadium Dokumentacji Koncepcja funkcjonalno użytkowa ogrodzenia Branża Architektoniczno budowlana Zamawiający Jednostka Wojskowa 1158 Łask Obiekt Adres inwestycji Inwestor Remont ogrodzenia w kompleksie wojskowym 3962 Łask. ul. 9 Maja 95, Łask Jednostka Wojskowa 1158, Łask Funkcja Imię i nazwisko Uprawnienia Pieczątka i podpis Projektant Inż. Jan Kaczmarek 210/94/WŁ Czerwiec 2016 r.

2 SPIS TREŚCI str. 1. Spis treści Opis do projektu koncepcji funkcjonalno - użytkowej remontu ogrodzenia w kompleksie wojskowym 3962 Łask Informacja dot. bezpieczeństwa i ochrony zdrowia na budowie...15 Część rysunkowa do projektu zmiany formy dachu budynku mieszkalnego wielorodzinnego Rys. 0 Szkic zagospodarowania terenu...16 Rys. 1 Obejmy montażowe Rys. 2 Obejmy wymiary Rys. 3 Widok paneli ogrodzeniowych...19 Rys. 4 Szczegóły paneli wymiary...20 Rys. 5 Przęsło ogrodzenia...21 Rys. 6 Ogrodzenie widok...22 Rys. 6a Ogrodzenie widok...23 Rys. 7 Brama główna rzut, przekroje...24 Rys. 8 Brama główna widok Rys. 9 Brama ewakuacyjna 1 rzut, przekroje...26 Rys. 10 Brama ewakuacyjna 1 widok Rys. 11 Brama ewakuacyjna 2 rzut, przekroje Rys. 12 Brama ewakuacyjna 2 widok Rys. 13 Furtka przekrój, widok...30

3 OPIS TECHNICZNY do koncepcji funkcjonalno użytkowej remontu ogrodzenia w kompleksie wojskowym 3962 Łask 1. Dane ogólne: 1.1. Inwestor: 1.2. Adres inwestycji: 1.3. Temat: 1.4. Projektant: 1.5. Data opracowania: Jednostka Wojskowa 1158 Łask ul. 9 Maja 95, Łask Koncepcja funkcjonalno użytkowa remontu ogrodzenia inż. Jan Kaczmarek czerwiec 2016 rok 2. Przeznaczenie i program użytkowy: Przedmiotem opracowania jest wykonanie dokumentacji technicznej na remont istniejącego ogrodzenia w kompleksie koszarowym JW 1158 Łask. Ogrodzenie kompleksu koszar stanowi funkcję ochronną dla bezpieczeństwa jednostki oraz stanowi przeszkodę mechaniczną utrudniającą swobodne przedostanie się nieupoważnionych osób, pojazdów i zwierząt na teren chronionego obiektu. Remont polegać będzie na realizacji prac począwszy od demontażu istniejącego ogrodzenia po doprowadzenie go ukazanego w projekcie stanu projektowanego dostosowanie ogrodzenia do aktualnych potrzeb użytkownika oraz współczesnych standardów użytkowo - technicznych dla ogrodzeń obiektów wojskowych kategorii II oraz dostosowania do wymogów Instrukcji o

4 ochronie obiektów wojskowych (sygn. OIN 5/2011). 3. Zestawienie długości ogrodzenia podlegającemu remontowi: Strona południowa : Strona północna: Strona wschodnia: Strona zachodnia: Długość całkowita: 376,36m 341,60m 458,17m 380,38m 1556,51m 4. Stan istniejący ogrodzenia Obecny stan techniczny ogrodzenia jak i materiały i gabaryty nie spełniają wymogów zawartych w Instrukcji o ochronie obiektów wojskowych. Rodzaj wykończenia istniejącego ogrodzenia ze względu na strony świata:

5 Strona wschodnia: W chwili obecnej koszary ogrodzone są od strony wschodniej ogrodzeniem wykonanym z prefabrykowanych płyt betonowych. Strona północna: Od strony północnej ogrodzenie wykonane jest częściowo z prefabrykowanych płyt betonowych oraz siatki metalowej mocowanej do słupków stalowych (ok 10,20 m).

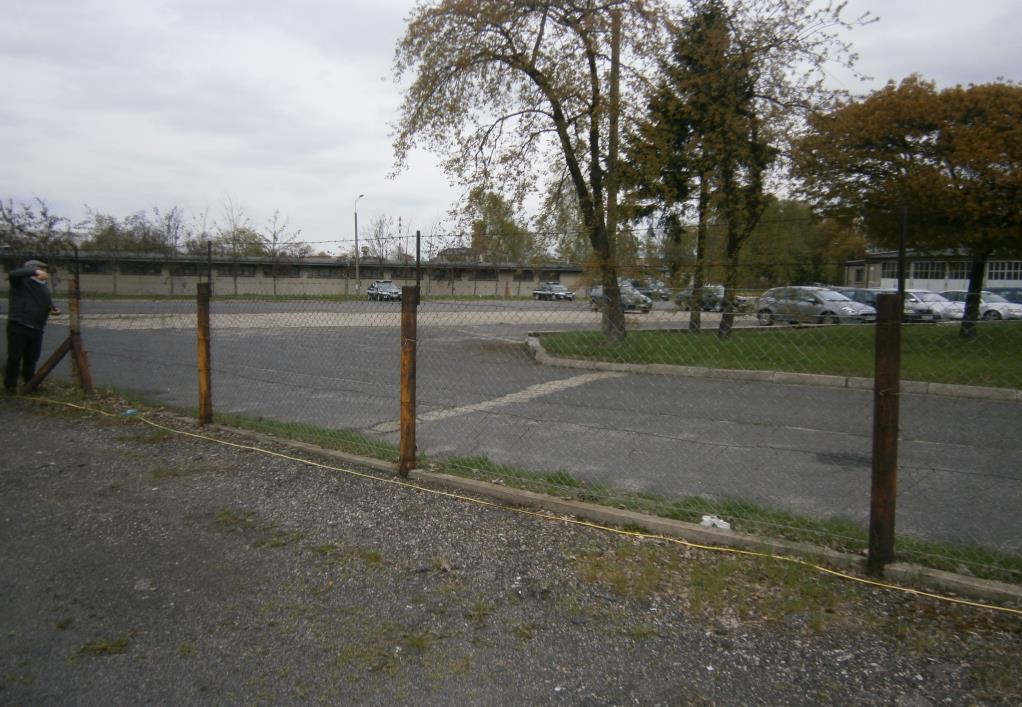

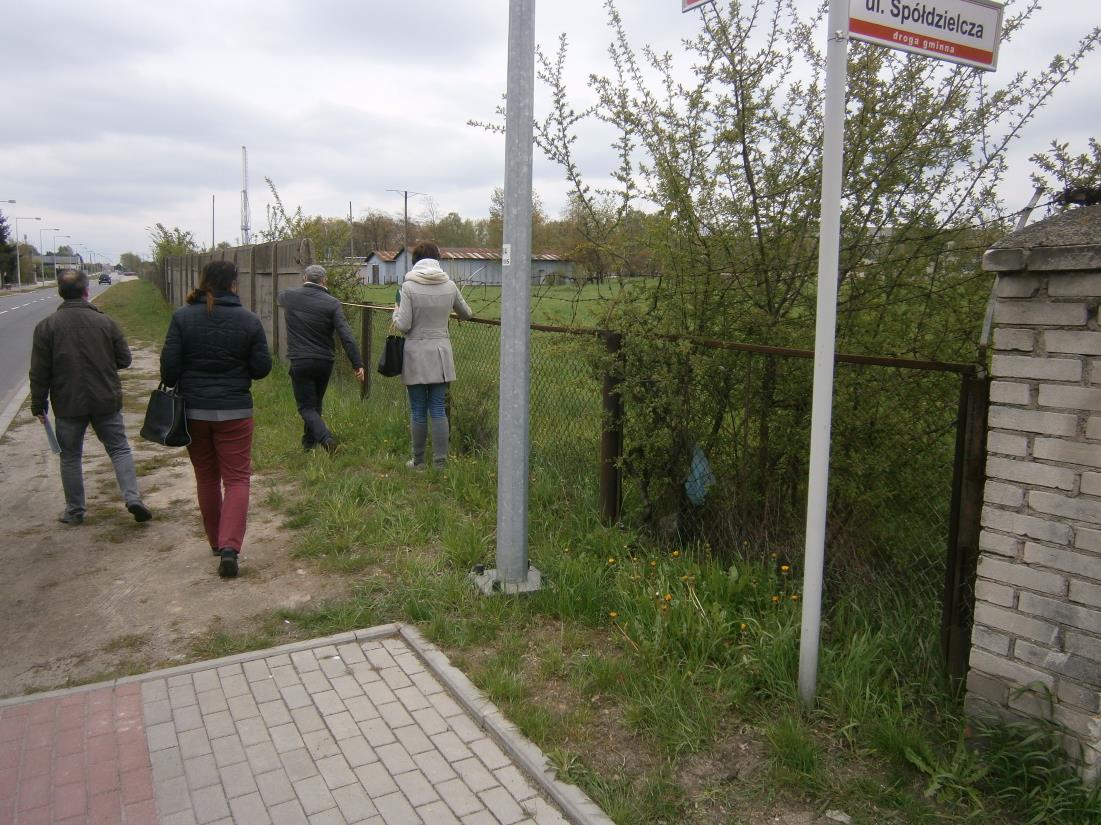

6 Strona zachodnia: Od strony zachodniej ogrodzenie wykonane jest w zróżnicowany sposób dający podzielić się na następujące odcinki: Odc 1. odcinek wykonany z paneli z siatki metalowej (kątownik 40x40) mocowanymi do słupków stalowych (#40) długość ok 57,15 m z istniejącą podmurówka Odc 2. siatka h=150cm rozpięta pomiędzy słupkami dymowymi (#100) dł odcinka ok 47,89m

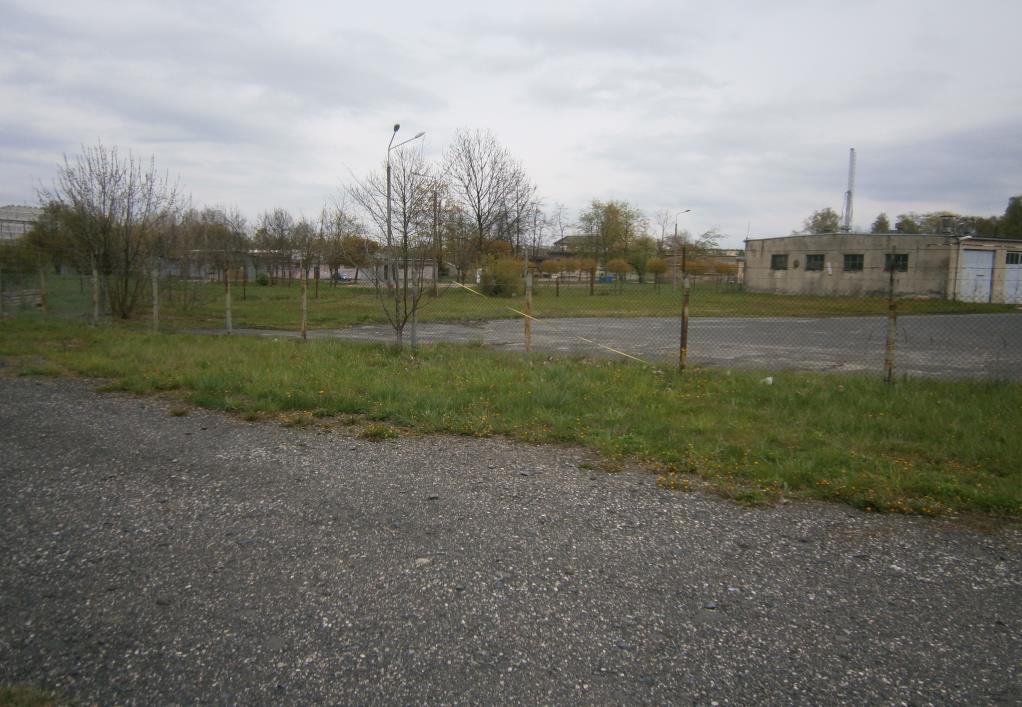

7 Odc 3. siatka h=150cm rozpięta pomiędzy słupkami stalowymi (#40) dł odcinka ok 31,12m Odc 4. siatka h=150cm rozpięta pomiędzy słupkami dymowymi (#100) dł odcinka ok 93,54 m

8 Odc 5. siatka h=150cm rozpięta pomiędzy słupkami stalowymi (#70) dł odcinka ok 31,25m Odc 6. odcinek wykonany z paneli z siatki metalowej (kątownik 40x40) mocowanymi do słupków z cegły silikatowej (32cmx32cm) długość ok 119,43 m Wzdłuż ogrodzenia wykonanych od strony zachodniej występuje drut kolczasty.

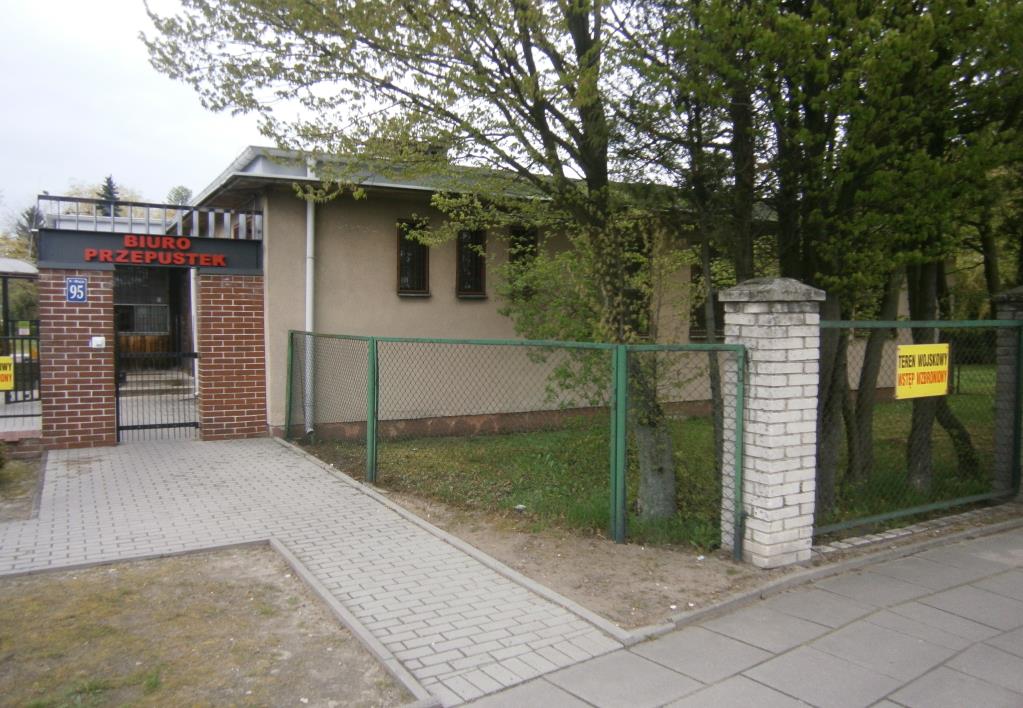

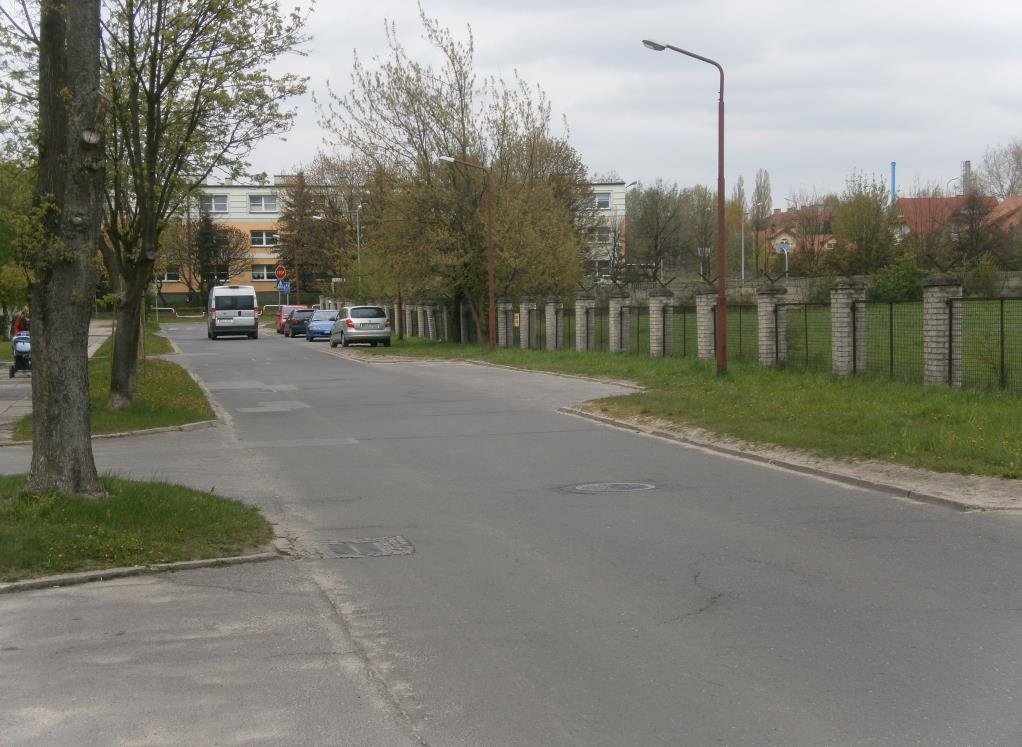

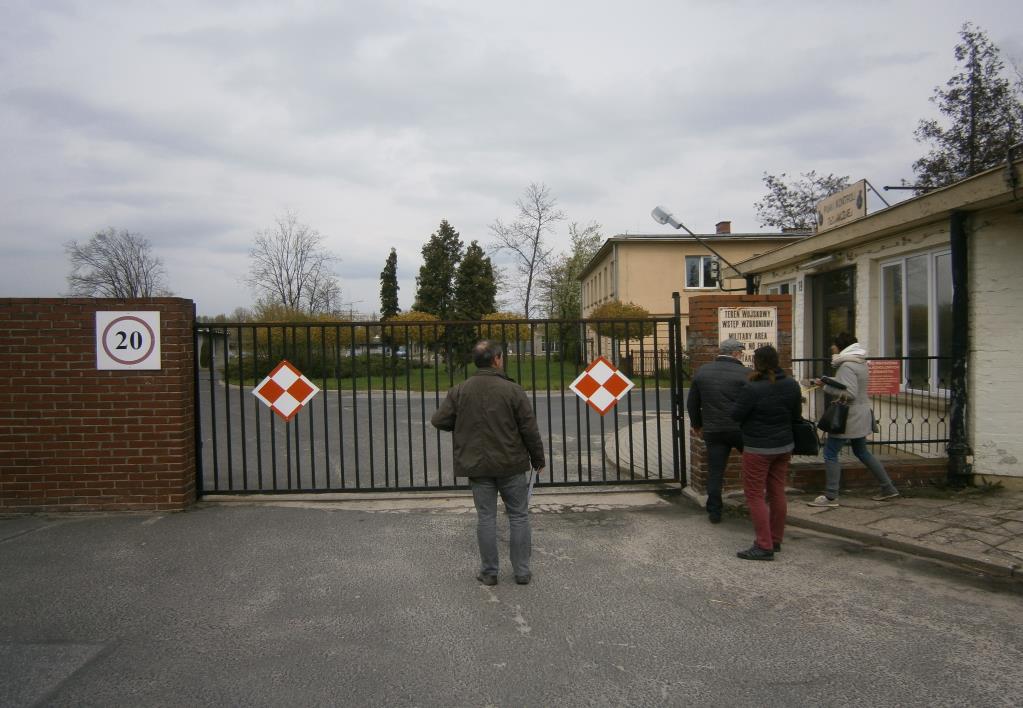

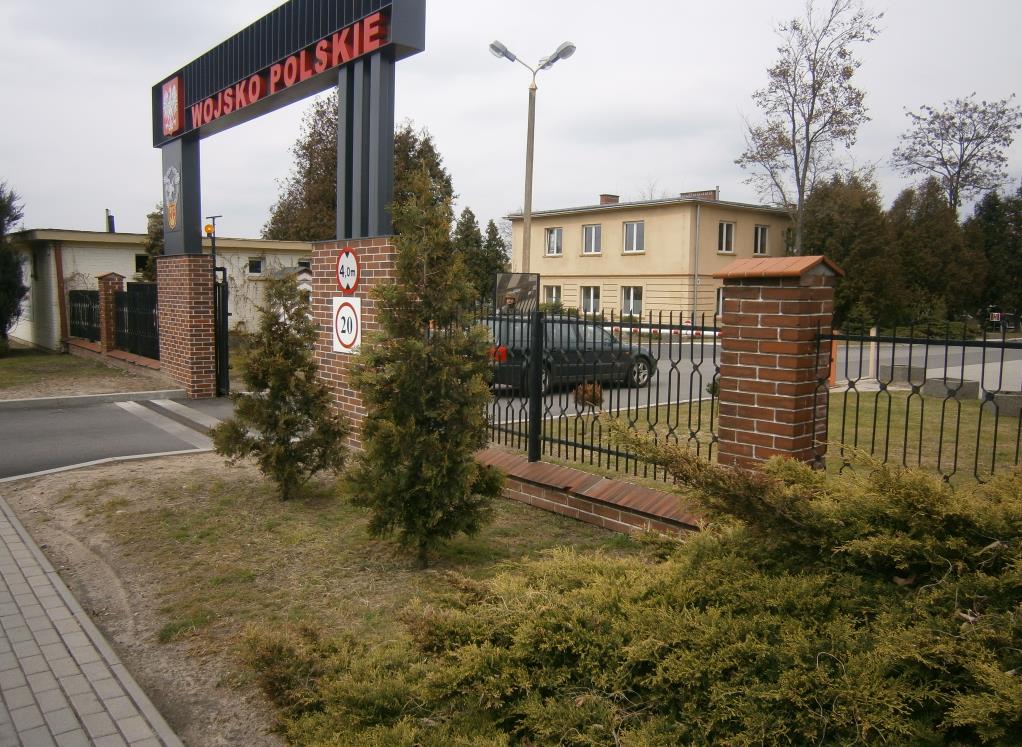

9 Odcinek południowy: Od strony południowej ogrodzenie wykonane z panela z siatki metalowej w kątowniku (4x4cm) mocowanej do słupków murowanych z cegły silikatowej. W części południowej znajdują się trzy bramy- jedna główna wejściowa z furtką oraz dwie bramy ewakuacyjne. Brama główna

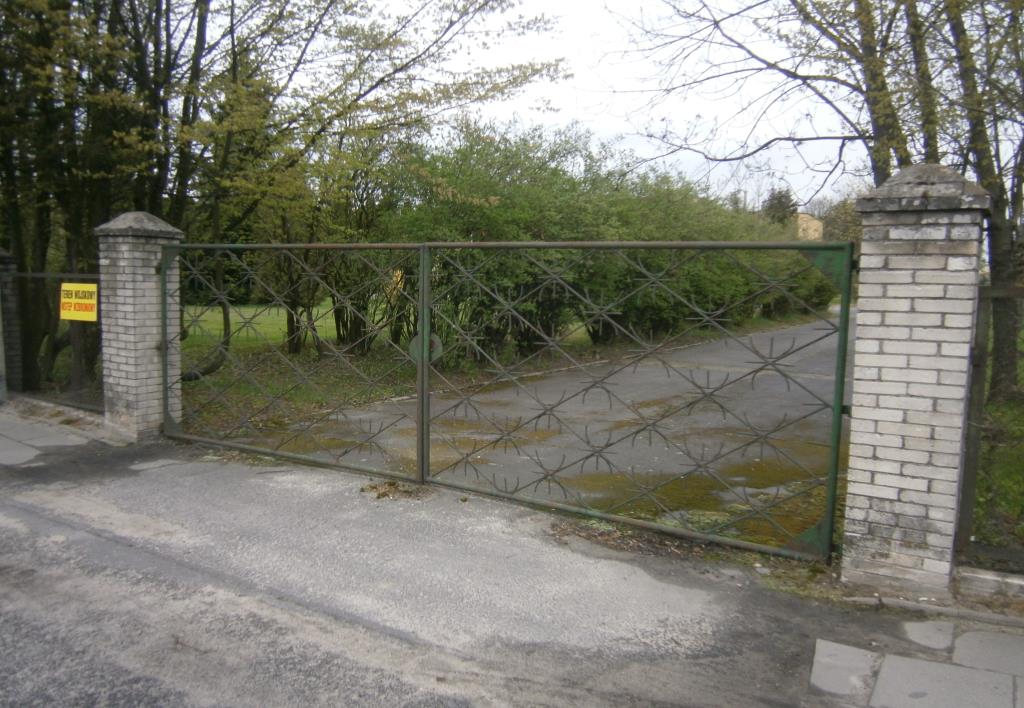

10 Brama ewakuacyjna nr1 Brama ewakuacyjna nr 2

11 5. Rozwiązania budowlane konstrukcyjno-materiałowe: Wszystkie materiały budowlane powinny posiadać stosowne atesty i certyfikaty techniczne. Roboty budowlane powinny być wykonane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami. 6. Projektowane ogrodzenie. Rodzaj projektowanego ogrodzenia ze względu na strony świata: STRONA PÓŁNOCNA, WSCHODNIA, ZACHODNIA: W związku z niespełnieniem wymogów technicznych i bezpieczeństwa istniejącego ogrodzenia proponuje się całkowity demontaż istniejącego ogrodzenia od strony północnej, wschodniej i zachodniej. Projektuje się na w.w. odcinkach ogrodzenie z paneli zgrzewanych z prętów ocynkowanych średnicy 5mm o oczkach 50x200mm wzmocnionych trzykrotnym przetłoczeniem. Panele należy zamontować za pomocą specjalnych obejm stalowych (uniemożliwiających po zamontowaniu nieuprawniony demontaż) do ocynkowanych słupków stalowych RP 60x40x3mm (stal St3) zabetonowanych w betonowym fundamencie (beton C12/15) na głębokości min 1m. Słupki stalowe należy ułożyć w prefabrykowane łączniki stalowe, w które należy zamontować prefabrykowaną podmurówkę betonową lub wykonywaną na miejscu(z betonu C12/15, zbrojoną siatką prętów #6 co 80mm) o wysokości 30cm. Wysokość paneli stalowych 173cm. Łączna wysokość przęsła 204cm. Szerokość przęsła w osiowym rozstawie słupków 257cm. W przypadku każdej zmiany trasy ogrodzenia oraz co 10 słupek należy zastosować słupki z podpórkami stalowymi RP 60x40x3mm(stal St3) zapewniającymi stabilności ogrodzenia. Należy pamiętać aby wykonywane ogrodzenie w każdym miejscu posiadało wysokość mierząc od poziomu podłoża min. 200cm. Dodatkowo na odcinku wskazanym w części (na szkicu zagospodarowania- rys nr 0) północnej należy zamontować wkrętami do stalowych słupków od strony wewnętrznej ogrodzenia panele blachy falistej ułożone poziomo wzdłuż ogrodzenia- dzięki czemu powstanie się nieażurowy ekran (rys. 6) Całość ogrodzenia należy pomalować metodą proszkową na kolor szary. Szczegółowe rysunki ogrodzenia panelowego załączono w części rysunkowej. STRONA POŁUDNIOWA Istniejące ogrodzenie z przęseł stalowych mocowanych do słupków betonowych obłożonych cegłą/płytkami ceramicznymi częściowo spełnia wymogi instrukcji o ochronie obiektów wojskowych. Należy zatem: - zdemontować istniejące przęsła stalowe,

12 - zdemontować istniejące czapy na murowanych słupkach - zdemontować górną cześć podmurówki zostawiając zdrowy fundament. Pozostawiony fundament oszalować i wylac podmurówkę na wys 30cm zazbrojoną dwoma prętami - zdemontować istniejące murowane słupki ( 52x52cm) przy bramie ewakuacyjnej nr 1 - podbetonować słupki (36x36cm) do wymaganej wysokości równej 204cm i nałożyć na nie nowe betonowe czapy, -wykonać stopy fundamentowe pod słupki stalowe montowane pośrodku przęsła pomiędzy słupkami murowanymi. ( dziurę w istniejącym fundamencie pod stopę stalowego słupka wykonać wiertnicą) - pośrodku każdego z murowanych przęseł wykonać dodatkowy słupek stalowy RP 60x40x3mm(stal St3) na wysokości 204cm od podłoża gruntu, a następnie zamontować do nich panele metalowe opisane powyżej. - podbetonować podmurówkę tak aby łączna jej wysokość od podłoża gruntu wynosiła 30cm., - tak wykonane słupki murowane i podmurówkę należy obłożyć siatką z klejem, a następnie otynkować tynkiem strukturalnym w kolorze szarym, - zamontować panele opisane powyżej Nowe ogrodzenie należy prowadzić w liniach starego ogrodzenia. Na nowym ogrodzeniu, równomiernie w odstępach co m, należy zamontować tablice ostrzegawcze w kolorze żółtym w kształcie prostokąta o podstawie 60cm i wysokości 40cm z napisem czarnymi drukowanymi literami TEREN WOJSKOWY i poniżej czerwonymi literami drukowanymi WSTĘP WZBRONIONY o wysokości liter równej 10cm. 7. Projektowana furtka Istniejąca furtka nie spełnia wymogów ze względu na jej zbyt niską wysokość, oraz zbyt duże prześwity pomiędzy wypełniającymi ją płaskownikami W miejscu istniejącej furtki należy zamontować nową, której szkielet stanowi stalowa rama z RP 60x40x3mm o całkowitej wysokości 200cm wypełniona podłużnymi słupkami stalowymi o przekroju RP 30x20x3(stal St3) w rozstawie osiowym co 7cm. Maksymalny odstęp pomiędzy dolną krawędzią furtki a podłożem nie może być większy niż 5cm. Odległość pomiędzy pionową zewnętrzną krawędzią furtki, a słupkiem na którym jest ona zawieszona nie może być większa niż 5cm. Furtkę należy przymocować do słupków betonowych za pomocą zawiasów zamontowanych w sposób uniemożliwiający zdjęcie ich poprzez podważenie lub wybicie czopa zawiasu. Elementy stalowe furtki należy ocynkować, a następnie pomalować metodą proszkową na kolor

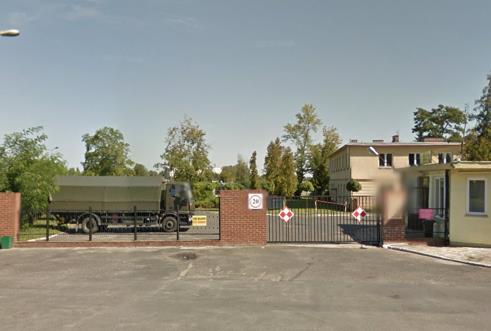

13 szary. Furtkę należy wyposażyć w zamek atestowany klasy C, samozamykacz, elektrozaczep i domofon ze sterowaniem z pomieszczenia biura przepustek. 8. Projektowane bramy W części południowej znajdują się trzy bramy- jedna główna wejściowa oraz dwie bramy ewakuacyjne. Brama główna: Brama ewakuacyjna 1:

14 Brama ewakuacyjna 2: Istniejące bramy nie spełniają wymogów ze względu na zbyt niską wysokość, oraz zbyt duże prześwity pomiędzy wypełniającymi ją elementami okratowania. Ponadto brama główna nie spełnia wymogów ze względu na zbyt małą w stosunku do wymagań szerokość bramy wjazdowej. Proponuje się wymianę istniejących bram na nowe o wysokości min 200cm i szerokości: - brama główna : 4,8m - brama ewakuacyjna 1: 5,05m - brama ewakuacyjna 2 : 6,20m Brama główna: Istniejący otwór bramy głównej o szer. 4,32m należy poszerzyć do szerokości 4,8m poprzez odcięcie/ skucie istniejących słupów betonowych na taką odległość, aby po obróbce słupów (siatka, klej, tynk) osiągnąć wymaganą szerokość wjazdu. Proponuje się wykonanie bramy stalowej przesuwnej, samonośnej z otwieraniem i zamykaniem za pomocą urządzenia radiowego pilota, wyposażonej w atestowany zamek klasy C. Wysokość bramy równa 200cm, szerokość 480cm. Brama składać będzie się z szyny jezdnej, zespołu jezdnego, konstrukcji zamkniętej, skrzydła bramy, ramy prowadzącej, słupa zamykającego wyposażonego w chwytak oraz podpory tylnej stabilizującej skrzydło po jej otwarciu. Ramę główną należy wykonać z RK80x80x3mm(stal St3), wypełnienie kształtownikami zamkniętymi RP30x20x3mm(stal St3) w rozstawie osiowym co 7cm. Słupy zamykające RK120x120x3mm(stal St3), szyna jezdna 130x115x6mm(stal St3). Prowadnicę bramy należy osadzić na ławie fundamentowej szer. 70cm zagłębionej na głębokość 1,1m, zbrojonej prętami 6#10 A-III(34GS), strzemiona #6 co 25cm A-0 (St0). W miejscach występowania słupów stalowych zbrojenie w postaci podłużnych pionowych 4 prętów #10 A-III (34GS), strzemiona #6 co 25cm A-0(St0). Na długości otworu bramy należy wylać ławę fundamentową 25x110cm posadowioną na głębokości 1,1m, zbrojoną podłużnie 4 pętami #10 A-III (34GS), strzemiona #6 co 25cm A-0(St0). Fundamenty należy wykonać z betonu klasy min. C12/15 Maksymalny odstęp pomiędzy dolną krawędzią bramy a podłożem nie większy niż 5cm. Elementy stalowe bramy należy ocynkować, a następnie pomalować metodą proszkową na kolor szary.

15 Brama ewakuacyjna 1: W miejscu istniejącej bramy o szerokości 5,05m proponuje się wykonanie bramy stalowej przesuwnej, samonośnej otwieranej i zamykanej ręcznie, wyposażonej w atestowany zamek klasy C. Wysokość bramy równa 200cm, szerokość 505cm. Brama składać będzie się z szyny jezdnej, zespołu jezdnego, konstrukcji zamkniętej, skrzydła bramy, ramy prowadzącej, słupa zamykającego wyposażonego w chwytak oraz podpory tylnej stabilizującej skrzydło po jej otwarciu. Ramę główną należy wykonać z RP 80x80x3mm(stal St3), wypełnienie kształtownikami zamkniętymi RP 30x20x3mm(stal St3) w rozstawie osiowym co 7cm. Słupy zamykające 120x120x3mm(stal St3), szyna jezdna 130x115x6mm(stal St3). Prowadnicę bramy należy osadzić w ścianie fundamentowej szer. 70cm zagłębionej na głębokość 1,1m, zbrojonej prętami 6#10 A-III(34GS), strzemiona #6 co 25cm A-0 (St0). W miejscach występowania słupów stalowych zbrojenie w postaci podłużnych pionowych 4 prętów #10 A-III (34GS), strzemiona #6 co 25cm A-0(St0). Na długości otworu bramy należy wylać ławę fundamentową 25x110cm posadowioną na głębokości 1,1m, zbrojoną podłużnie 4 pętami #10 A-III (34GS), strzemiona #6 co 25cm A-0(St0). Fundamenty należy wykonać z betonu klasy min. C12/15 Maksymalny odstęp pomiędzy dolną krawędzią bramy, a podłożem nie większy niż 5cm. Elementy stalowe bramy należy ocynkować, a następnie pomalować metodą proszkową na kolor szary. Brama ewakuacyjna 2: W miejscu istniejącej bramy proponuje się wykonanie bramy stalowej dwuskrzydłowej, otwieranej i zamykanej ręcznie o wysokości równej 200cm i szerokość 620cm. Bramę należy wykonać z kształtowników zamkniętych RP 80x60x3mm(stal St3) stanowiących trzon główny bramy wypełniony podłużnymi elementami stalowymi o przekroju RP 30x20x3(stal St3) w rozstawie osiowym co 7cm. Bramę należy przymocować do słupków stalowych RK 120x120x5 (o wysokości 204cm powyżej poziomu terenu) za pomocą zawiasów zamontowanych w sposób uniemożliwiający zdjęcie ich poprzez podważenie lub wybicie czopa zawiasu. Słupki stalowe należy zabetonować w fundamencie z betonu C12/15 70x70cm na głębokość 1,1m, zbrojonym podłużnymi pionowymi prętami 4#10 A-III (34GS), strzemiona #6 co 25cm A-0(St0). Pomiędzy słupkami należy wykonać ścianę fundamentową szerokości 25cm z betonu C12/15 posadowioną na głębokość 1,1m, zbrojoną prętami 4#10 A-III(34GS), strzemiona #6 co 25cm A-0 (St0). Należy wylać wspólny fundament pod słupki bramowe i ogrodzeniowe. Bramę należy posadowić tak, aby maksymalny odstęp pomiędzy dolną krawędzią a podłożem nie był większy niż 5cm. Natomiast odległość pomiędzy pionową zewnętrzną krawędzią bramy, a słupkiem, na którym jest ona zawieszona nie powinna być większa niż 5cm. Elementy stalowe bramy należy ocynkować, a następnie pomalować metodą proszkową na kolor szary. Bramę należy wyposażyć w atestowany zamek klasy C.

16 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Adres inwestycji Inwestor Projektant 1. Zakres robót. ul. 9 Maja 95, Łask Jednostka Wojskowa 1158 Łask inż. Jan Kaczmarek W zakres robót budowlanych remontu ogrodzenia wokół terenu należącego do Jednostki Wojskowej w Łasku wchodzi remont ppocząwszy od demontażu istniejącego ogrodzenia po doprowadzenie go ukazanego w projekcie stanu projektowanego dostosowanie ogrodzenia do aktualnych potrzeb użytkownika oraz współczesnych standardów użytkowo - technicznych dla ogrodzeń obiektów wojskowych kategorii II oraz dostosowania do wymogów Instrukcji o ochronie obiektów wojskowych (sygn. OIN 5/2011). 2. Wykaz istniejących obiektów podlegających adaptacji lub rozbiórce. Aktualnie istnieje zróżnicowane w formie ogrodzenie. Konieczny jest demontaż i przystosowanie ogrodzenia do wymogów Instrukcji o ochronie obiektów wojskowych (sygn. OIN 5/2011). 3. Elementy zagospodarowania działki, które mogą stwarzać zagrożenie. Nie występują. 4. Informacje dotyczące przewidywanych zagrożeń podczas realizacji robót. Nie występują. 5. Informacja o sposobie prowadzenia instruktażu pracowników przy realizacji robót szczególnie niebezpiecznych. Instruktaż: Przestrzeganie szczegółowych zasad bezpieczeństwa i higieny pracy na budowie w trakcie realizacji inwestycji. Należy zadbać o to, aby pracownik któremu powierza się daną pracę miał niezbędne kwalifikacje do jej wykonania, był zapoznany z zagrożeniami, jakie mogą przy tym wystąpić oraz aby uzyskać orzeczenie lekarskie o dopuszczeniu go do określonej pracy. 6. Wskazania środków zapobiegających niebezpieczeństwu przy wykonywaniu robót budowlanych w strefach szczególnego zagrożenia. Należy przeprowadzać przeglądy okresowe narzędzi oraz odbiory wynikające z ogólnych przepisów bhp. Kierownik budowy nie jest zobowiązany do wykonania planu BiOZ. Informację do planu BiOZ opracowano na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. (Dz. U. Nr 120, poz. 1126).
