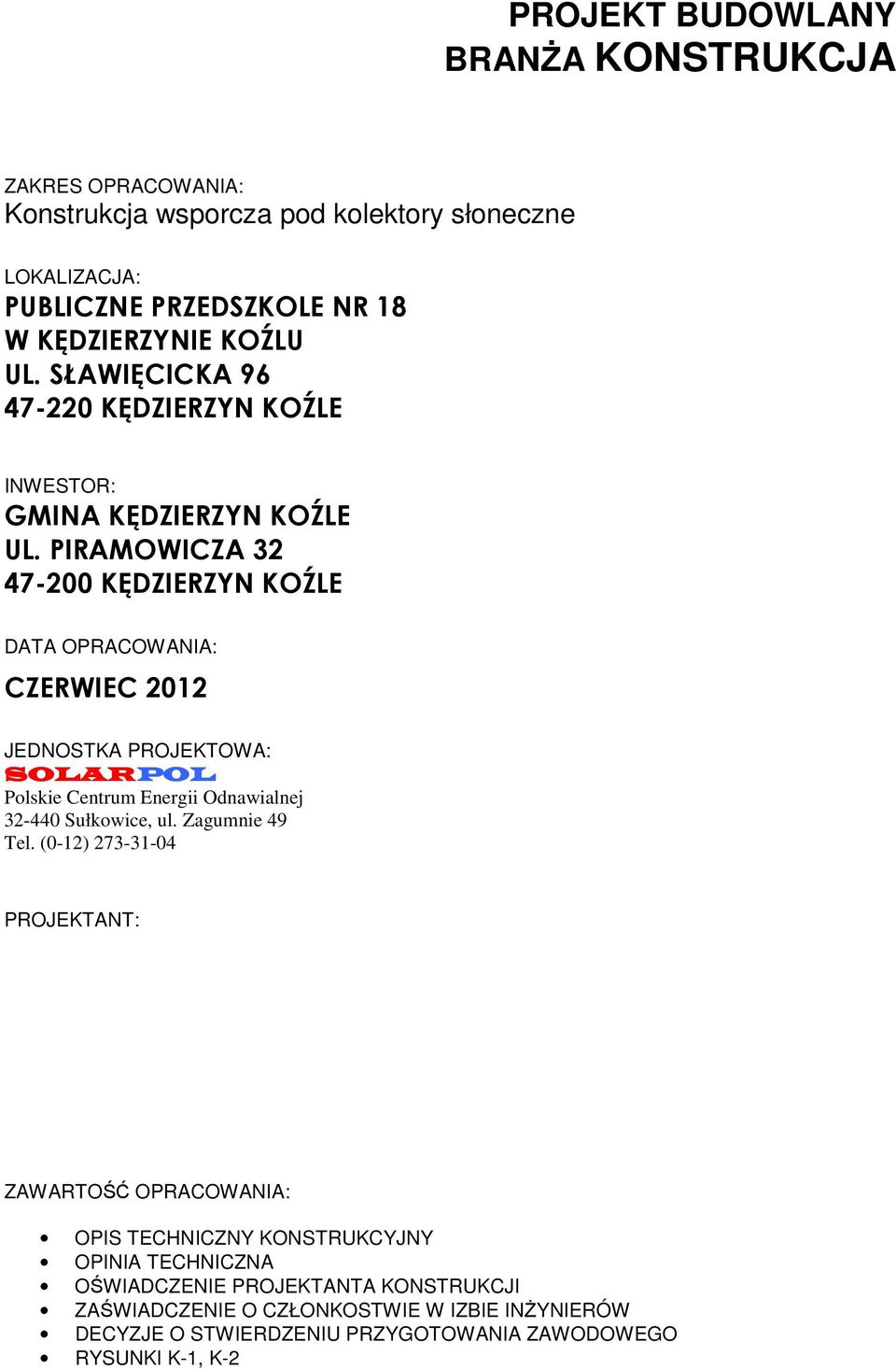

1 PROJEKT BUDOWLANY BRANśA KONSTRUKCJA ZAKRES OPRACOWANIA: Konstrukcja wsporcza pod kolektory słoneczne LOKALIZACJA: PUBLICZNE PRZEDSZKOLE NR 18 W KĘDZIERZYNIE KOŹLU UL. SŁAWIĘCICKA KĘDZIERZYN KOŹLE INWESTOR: GMINA KĘDZIERZYN KOŹLE UL. PIRAMOWICZA KĘDZIERZYN KOŹLE DATA OPRACOWANIA: CZERWIEC 2012 JEDNOSTKA PROJEKTOWA: SOLARPOL Polskie Centrum Energii Odnawialnej Sułkowice, ul. Zagumnie 49 Tel. (0-12) PROJEKTANT: ZAWARTOŚĆ OPRACOWANIA: OPIS TECHNICZNY KONSTRUKCYJNY OPINIA TECHNICZNA OŚWIADCZENIE PROJEKTANTA KONSTRUKCJI ZAŚWIADCZENIE O CZŁONKOSTWIE W IZBIE INśYNIERÓW DECYZJE O STWIERDZENIU PRZYGOTOWANIA ZAWODOWEGO RYSUNKI K-1, K-2

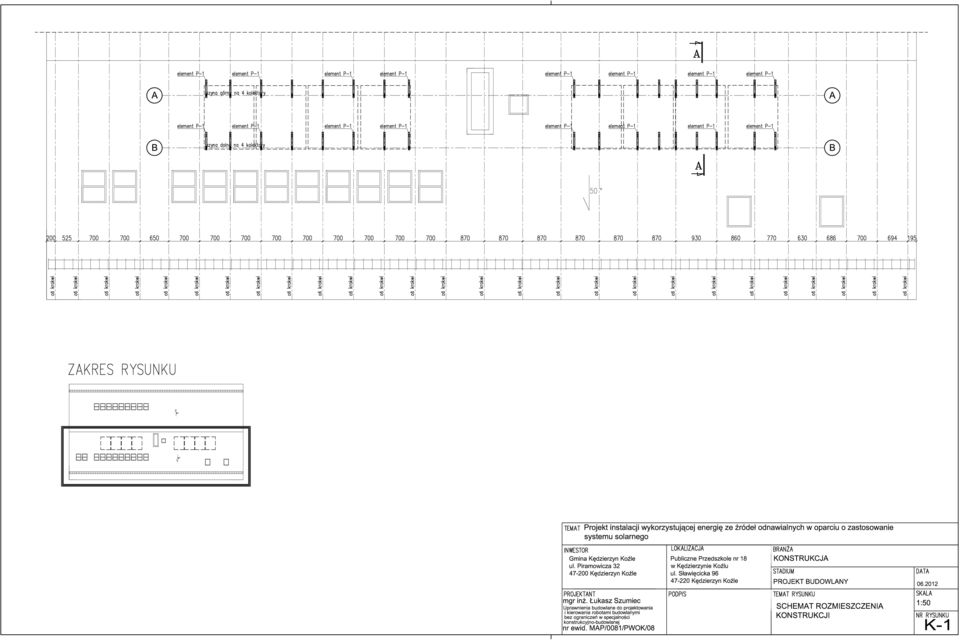

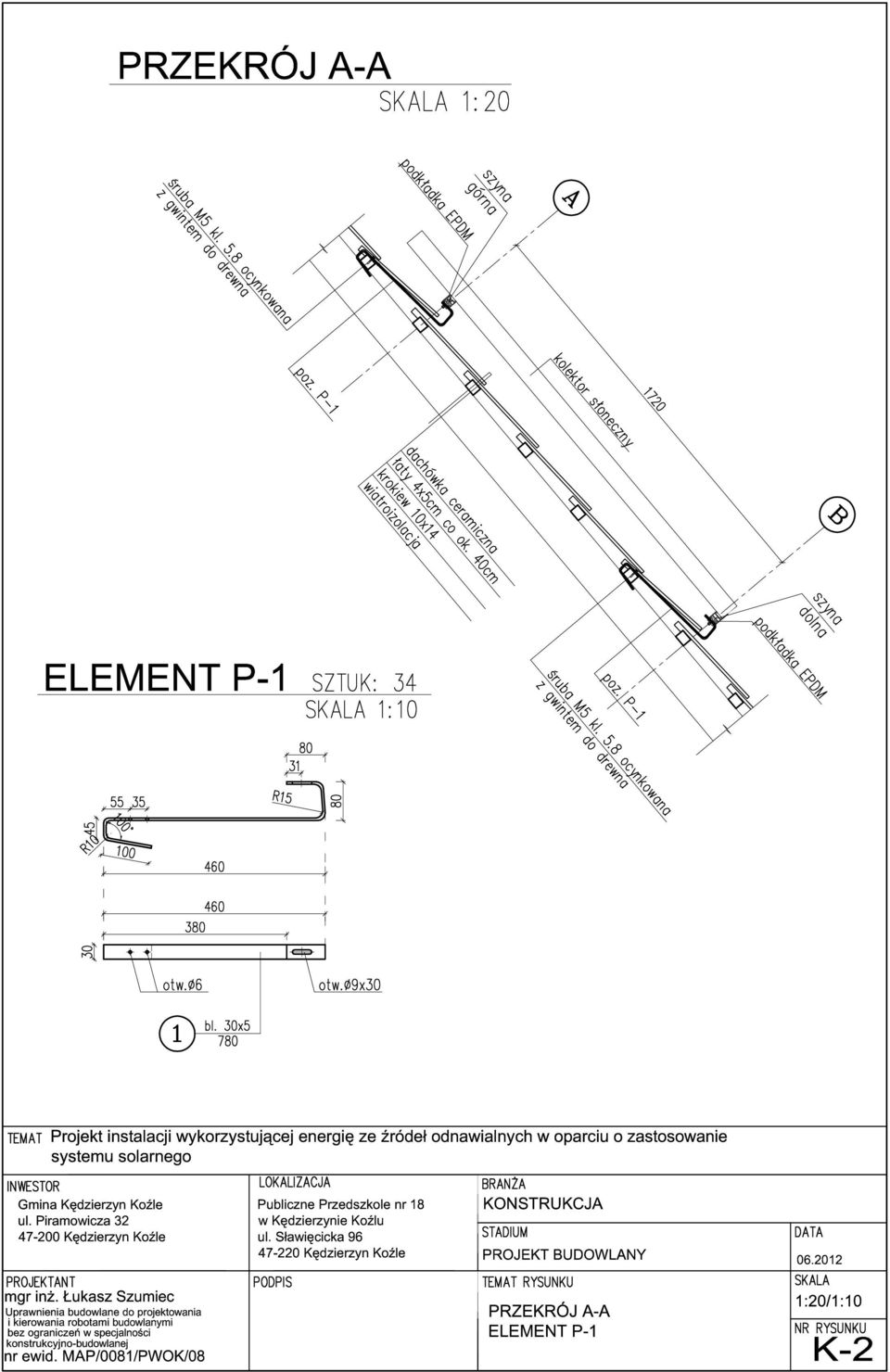

2 OPIS TECHNICZNY KONSTRUKCYJNY do projektu budowlanego konstrukcji wsporczej kolektorów słonecznych. 1. PODSTAWA OPRACOWANIA. - wytyczne branŝy technologicznej - wizja lokalna na obiekcie - ekspertyza techniczna - normy i przepisy techniczne - obliczenia wykonano przy pomocy programu ROBOT OFFICE nr 255/12/2006/AD 2. ZAKRES OPRACOWANIA. Opracowanie obejmuje projekt techniczny i rysunki warsztatowe branŝy konstrukcyjnej konstrukcji wsporczej kolektorów słonecznych na budynku Publicznego Przedszkola nr 18 w Kędzierzynie Koźlu. Kolektory w ilości 8 sztuk zostaną umieszczone na dachu budynku. 3. OPIS OGÓLNY. Projektowana konstrukcja wsporcza wykonana będzie jako metalowa. Szyny kolektorów słonecznych wspierać się będą na stalowych uchwytach P-1. Elementy P-1 naleŝy mocować do łat drewnianych. Konstrukcja wsporcza kolektorów słonecznych przedstawiona jest na rysunku K OPIS SZCZEGÓŁOWY. 4.1 Element P-1 Projektuje się element poz. P-1 o konstrukcji stalowej. Element ten wykonano z blachy giętej na zimno 30x5, ze stali S235. Element ten naleŝy mocować do łat dachowych za pomocą śruby ocynkowanej M5 klasy 5.8. Do elementu naleŝy dokręcać szyny aluminiowe, a do nich kolektory słoneczne. Pomiędzy elementem stalowym (el. P-1) a aluminiowym (szyna) naleŝy stosować podkładki EPDM. Dokładne wytyczne wykonania przedstawiono na rysunkach warsztatowych. Zabezpieczenie antykorozyjne za pomocą powłok malarskich wg odrębnego opisu. 4. UWAGI WYKONAWCZE. W miejscu styku konstrukcji stalowej z aluminiową naleŝy umieścić podkładki EPDM. Pierwszy uchwyt P-1 naleŝy montować do istniejącej łaty. Kolejny element P-1 naleŝy montować do istniejącej łaty (jeŝeli jest taka moŝliwość) lub przed zamocowaniem elementu P-1 naleŝy nabić na krokiew nową łatę o wymiarze 4x5cm i do niej montować element P-1. Po wykonaniu całości konstrukcji naleŝy zadbać o naprawienie ewentualnych uszkodzeń warstw izolacyjnych oraz pokrycia dachu.

3 OPIS TECHNICZNY zabezpieczenia antykorozyjnego konstrukcji stalowych przy pomocy powłok malarskich 1. Przygotowanie podłoŝa: Elementy wykonane ze stali nieocynkowanej: czyszczenie do 2-go stopnia czystości wg PN-70/H-97050, zgodnie z metodami podanymi w normie PN-70/H Elementy wykonane ze stali ocynkowanej: powierzchnię ocynkowaną naleŝy oczyścić i po kilkunastu minutach spłukać wodą [ i/lub stosować się do zaleceń producenta farby]. 2. Malowanie w wytwórni konstrukcji stalowych: Zabezpieczenie antykorozyjne konstrukcji stalowej nieocynkowanej: malować jednokrotnie farbą epoksydową podkładową i dwukrotnie farbą epoksydową nawierzchniową. Zabezpieczenie antykorozyjne konstrukcji stalowej ocynkowanej: malować dwukrotnie farbą akrylową nawierzchniową. 3. Malowanie na budowie przy montaŝu konstrukcji: Odpylenie, odtłuszczenie i uzupełnienie wykonanej w wytwórni powłoki w miejscach uszkodzonych i w miejscach spawań, po uprzednim oczyszczeniu tych miejsc. 4. Technologia nanoszenia powłoki: Wyroby malarskie naleŝy przygotować i stosować zgodnie z instrukcją producenta oraz normą PN-79/H NaleŜy sprawdzić czy wyroby posiadają atest producenta oraz czy termin gwarancji nie został przekroczony. Powierzchnia przeznaczona do malowania powinna być sucha, wolna od tłuszczu i kurzu. Maksymalny odstęp między czyszczeniem a gruntowaniem wynosi 6 godzin. Przygotowanie farb do malowania polega na usunięciu ewentualnego koŝucha, dokładnym wymieszaniu, rozcieńczeniu do lepkości roboczej oraz przefiltrowaniu. Farba podkładowa, dostarczona przez wytwórcę posiada lepkość odpowiednią do malowania pędzlem. Do rozcieńczania farb stosować rozpuszczalniki zalecane przez producenta farb. NaleŜy ściśle przestrzegać zaleceń technologicznych nanoszenia powłok malarskich do zabezpieczenia antykorozyjnego elementów stalowych. Grubość powłok malarskich zaleŝy od przyjętego systemu powłok. Po wykonaniu powłoki sezonować przez 7 dni. 5. Wymagania trwałości: Powłoki malarskie powinny zagwarantować zabezpieczenie malowanych powierzchni zgodnie z PN-ISO dla kategorii korozyjnej C4. Trwałość powłoki malarskiej od 5 do 15 lat. 6. Konserwacja powłoki malarskiej: Stan powłoki naleŝy kontrolować co 12 miesięcy. Oceniając stopień zniszczenia powłoki malarskiej wg PN-71/H i w zaleŝności od stopnia zniszczenia przeprowadzać renowację z w/w normą. Nie dopuszczać do zniszczenia trzeciego stopnia, które wymaga całkowitego usunięcia starej powłoki, ponownego oczyszczenia podłoŝa oraz naniesienia warstw od nowa.

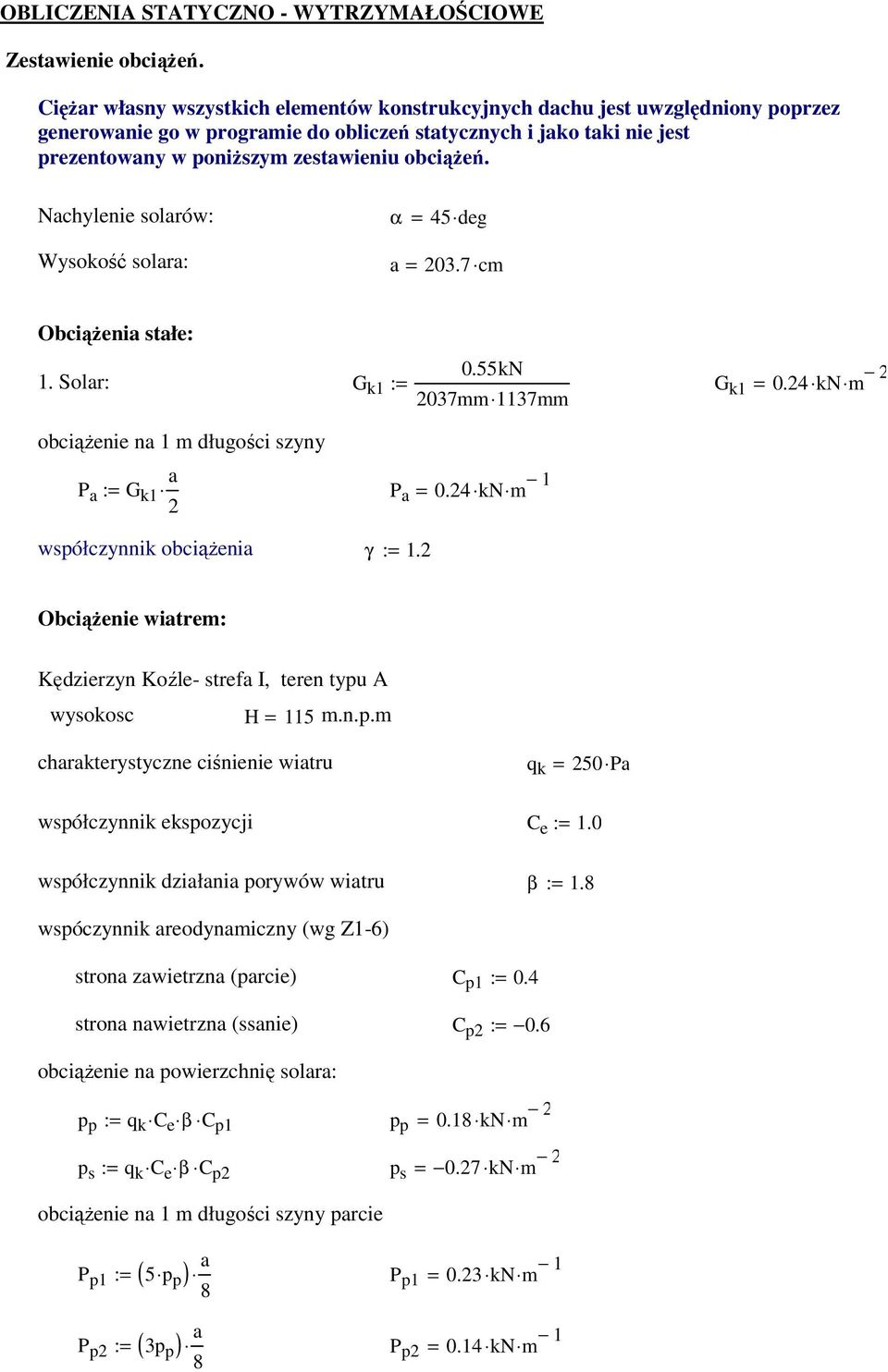

4 OBLICZENIA STATYCZNO - WYTRZYMAŁOŚCIOWE Zestawienie obciąŝeń. CięŜar własny wszystkich elementów konstrukcyjnych dachu jest uwzględniony poprzez generowanie go w programie do obliczeń statycznych i jako taki nie jest prezentowany w poniŝszym zestawieniu obciąŝeń. Nachylenie solarów: α = 45 deg Wysokość solara: a = cm ObciąŜenia stałe: 0.55kN 1. Solar: G k1 := 2037mm 1137mm G k1 = 0.24 kn m 2 obciąŝenie na 1 m długości szyny a P a := G k1 P a = 0.24 kn m 1 2 współczynnik obciąŝenia γ := 1.2 ObciąŜenie wiatrem: Kędzierzyn Koźle- strefa I, teren typu A wysokosc H = 115 m.n.p.m charakterystyczne ciśnienie wiatru q k = 250 Pa współczynnik ekspozycji C e := 1.0 współczynnik działania porywów wiatru β := 1.8 wspóczynnik areodynamiczny (wg Z1-6) strona zawietrzna (parcie) C p1 := 0.4 strona nawietrzna (ssanie) C p2 := 0.6 obciąŝenie na powierzchnię solara: p p := q k C e β C p1 p p = 0.18 kn m 2 p s := q k C e β C p2 p s = 0.27 kn m 2 obciąŝenie na 1 m długości szyny parcie ( ) a 8 P p1 := 5 p p P p1 = 0.23 kn m 1 ( ) a 8 P p2 := 3p p P p2 = 0.14 kn m 1

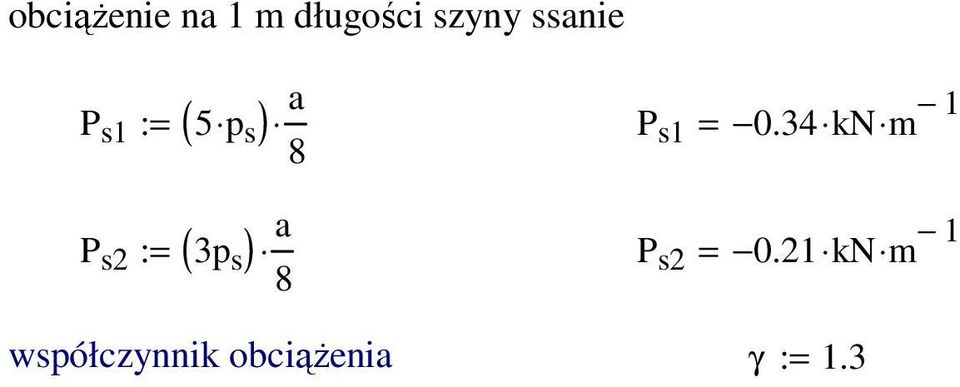

5 obciąŝenie na 1 m długości szyny ssanie ( ) a 8 P s1 := 5 p s P s1 = 0.34 kn m 1 ( ) a 8 P s2 := 3p s P s2 = 0.21 kn m 1 współczynnik obciąŝenia γ := 1.3

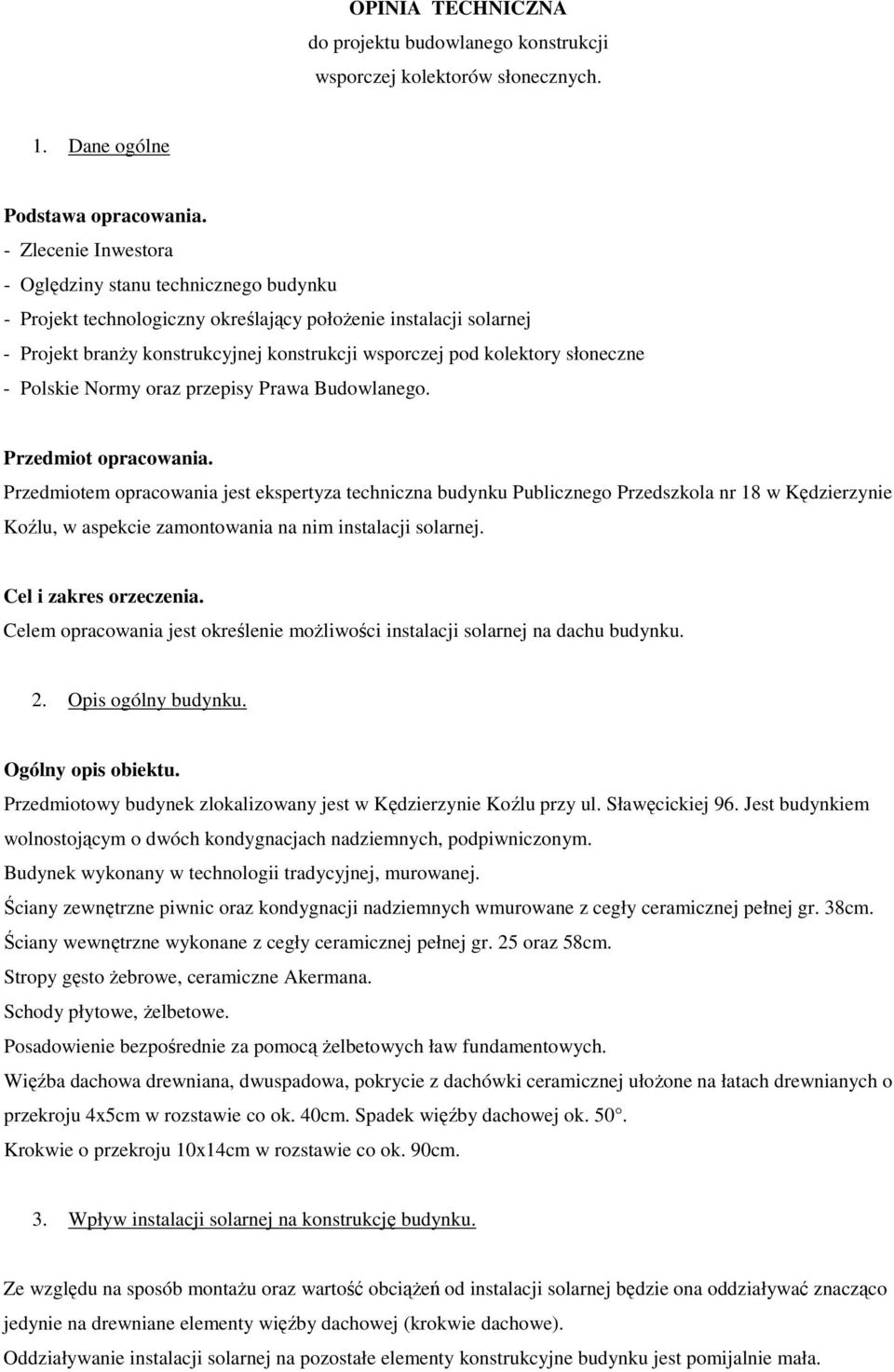

6 OPINIA TECHNICZNA do projektu budowlanego konstrukcji wsporczej kolektorów słonecznych. 1. Dane ogólne Podstawa opracowania. - Zlecenie Inwestora - Oględziny stanu technicznego budynku - Projekt technologiczny określający połoŝenie instalacji solarnej - Projekt branŝy konstrukcyjnej konstrukcji wsporczej pod kolektory słoneczne - Polskie Normy oraz przepisy Prawa Budowlanego. Przedmiot opracowania. Przedmiotem opracowania jest ekspertyza techniczna budynku Publicznego Przedszkola nr 18 w Kędzierzynie Koźlu, w aspekcie zamontowania na nim instalacji solarnej. Cel i zakres orzeczenia. Celem opracowania jest określenie moŝliwości instalacji solarnej na dachu budynku. 2. Opis ogólny budynku. Ogólny opis obiektu. Przedmiotowy budynek zlokalizowany jest w Kędzierzynie Koźlu przy ul. Sławęcickiej 96. Jest budynkiem wolnostojącym o dwóch kondygnacjach nadziemnych, podpiwniczonym. Budynek wykonany w technologii tradycyjnej, murowanej. Ściany zewnętrzne piwnic oraz kondygnacji nadziemnych wmurowane z cegły ceramicznej pełnej gr. 38cm. Ściany wewnętrzne wykonane z cegły ceramicznej pełnej gr. 25 oraz 58cm. Stropy gęsto Ŝebrowe, ceramiczne Akermana. Schody płytowe, Ŝelbetowe. Posadowienie bezpośrednie za pomocą Ŝelbetowych ław fundamentowych. Więźba dachowa drewniana, dwuspadowa, pokrycie z dachówki ceramicznej ułoŝone na łatach drewnianych o przekroju 4x5cm w rozstawie co ok. 40cm. Spadek więźby dachowej ok. 50. Krokwie o przekroju 10x14cm w rozstawie co ok. 90cm. 3. Wpływ instalacji solarnej na konstrukcję budynku. Ze względu na sposób montaŝu oraz wartość obciąŝeń od instalacji solarnej będzie ona oddziaływać znacząco jedynie na drewniane elementy więźby dachowej (krokwie dachowe). Oddziaływanie instalacji solarnej na pozostałe elementy konstrukcyjne budynku jest pomijalnie mała.

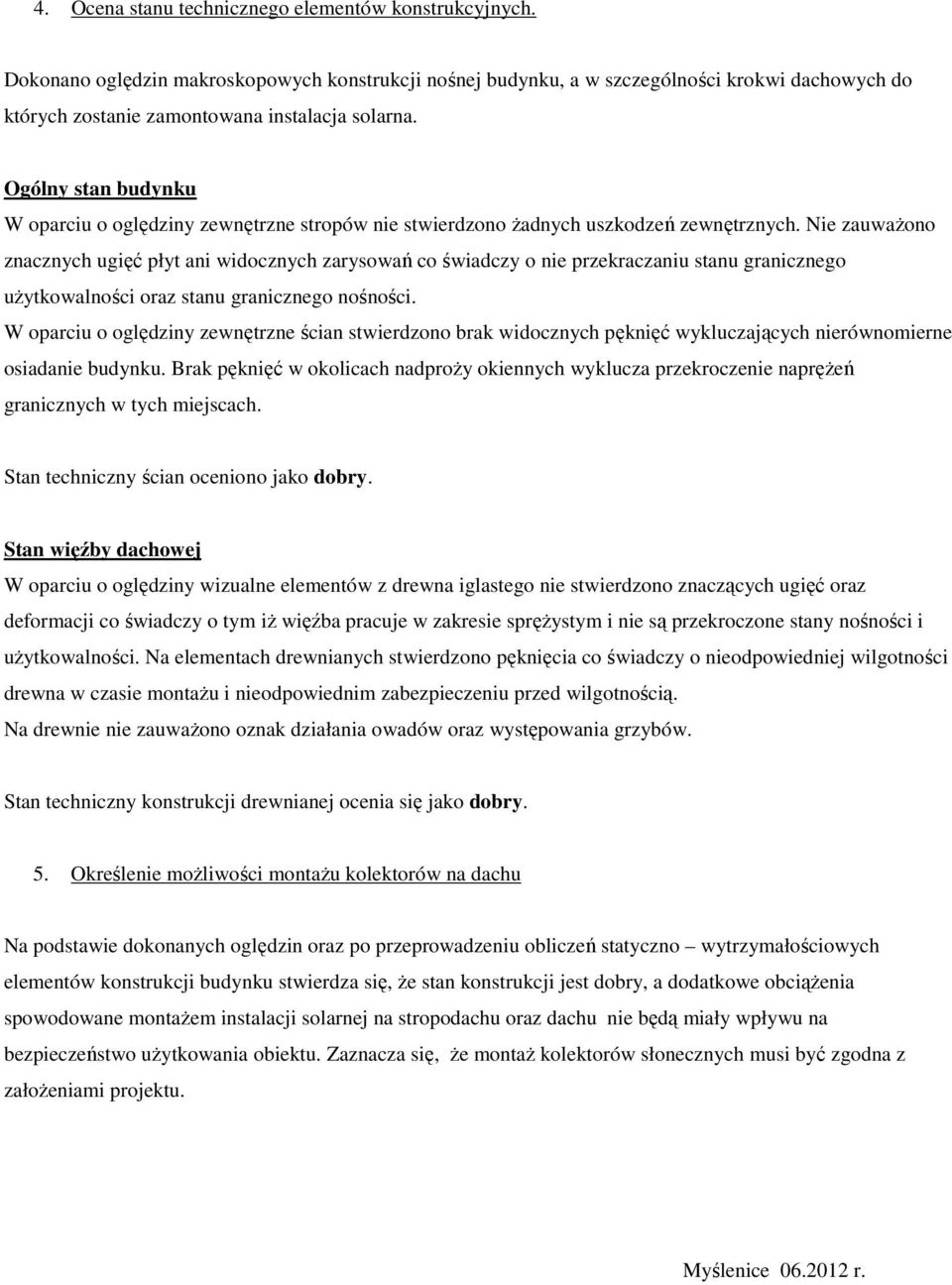

7 4. Ocena stanu technicznego elementów konstrukcyjnych. Dokonano oględzin makroskopowych konstrukcji nośnej budynku, a w szczególności krokwi dachowych do których zostanie zamontowana instalacja solarna. Ogólny stan budynku W oparciu o oględziny zewnętrzne stropów nie stwierdzono Ŝadnych uszkodzeń zewnętrznych. Nie zauwaŝono znacznych ugięć płyt ani widocznych zarysowań co świadczy o nie przekraczaniu stanu granicznego uŝytkowalności oraz stanu granicznego nośności. W oparciu o oględziny zewnętrzne ścian stwierdzono brak widocznych pęknięć wykluczających nierównomierne osiadanie budynku. Brak pęknięć w okolicach nadproŝy okiennych wyklucza przekroczenie napręŝeń granicznych w tych miejscach. Stan techniczny ścian oceniono jako dobry. Stan więźby dachowej W oparciu o oględziny wizualne elementów z drewna iglastego nie stwierdzono znaczących ugięć oraz deformacji co świadczy o tym iŝ więźba pracuje w zakresie spręŝystym i nie są przekroczone stany nośności i uŝytkowalności. Na elementach drewnianych stwierdzono pęknięcia co świadczy o nieodpowiedniej wilgotności drewna w czasie montaŝu i nieodpowiednim zabezpieczeniu przed wilgotnością. Na drewnie nie zauwaŝono oznak działania owadów oraz występowania grzybów. Stan techniczny konstrukcji drewnianej ocenia się jako dobry. 5. Określenie moŝliwości montaŝu kolektorów na dachu Na podstawie dokonanych oględzin oraz po przeprowadzeniu obliczeń statyczno wytrzymałościowych elementów konstrukcji budynku stwierdza się, Ŝe stan konstrukcji jest dobry, a dodatkowe obciąŝenia spowodowane montaŝem instalacji solarnej na stropodachu oraz dachu nie będą miały wpływu na bezpieczeństwo uŝytkowania obiektu. Zaznacza się, Ŝe montaŝ kolektorów słonecznych musi być zgodna z załoŝeniami projektu. Myślenice r.

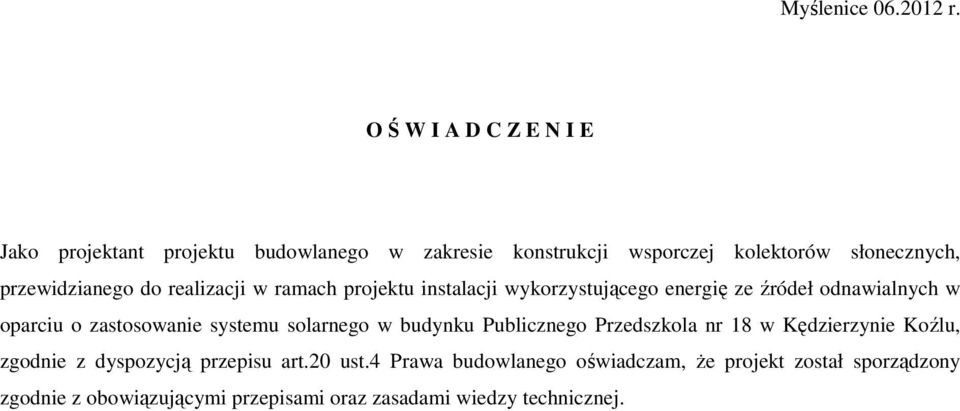

8 Myślenice r. O Ś W I A D C Z E N I E Jako projektant projektu budowlanego w zakresie konstrukcji wsporczej kolektorów słonecznych, przewidzianego do realizacji w ramach projektu instalacji wykorzystującego energię ze źródeł odnawialnych w oparciu o zastosowanie systemu solarnego w budynku Publicznego Przedszkola nr 18 w Kędzierzynie Koźlu, zgodnie z dyspozycją przepisu art.20 ust.4 Prawa budowlanego oświadczam, Ŝe projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

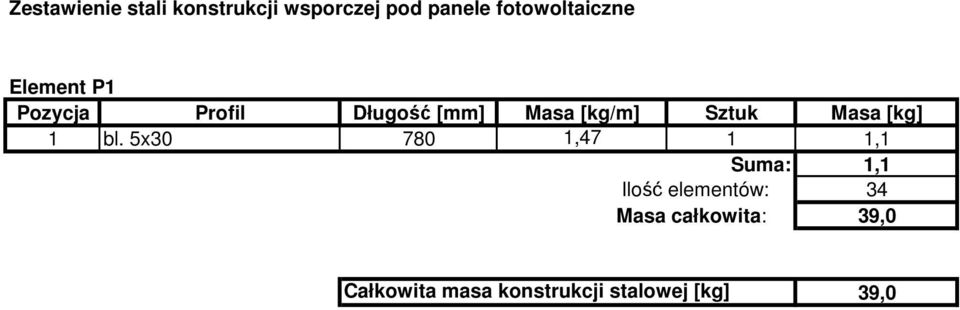

9 Zestawienie stali konstrukcji wsporczej pod panele fotowoltaiczne Element P1 Pozycja Profil Długość [mm] Masa [kg/m] Sztuk Masa [kg] 1 bl. 5x ,47 1 1,1 Suma: 1,1 Ilość elementów: 34 Masa całkowita: 39,0 Całkowita masa konstrukcji stalowej [kg] 39,0

10 Zestawienie łączników ELEMENT RODZAJ ŁĄCZNIKA KLASA ILOŚĆ W ILOŚĆ ELEMENCIE ELEMENTÓW P-1 M5 śruba z gwintem do drewna, ocynkowana L=40mm M5 z gwintem do drewna 34
