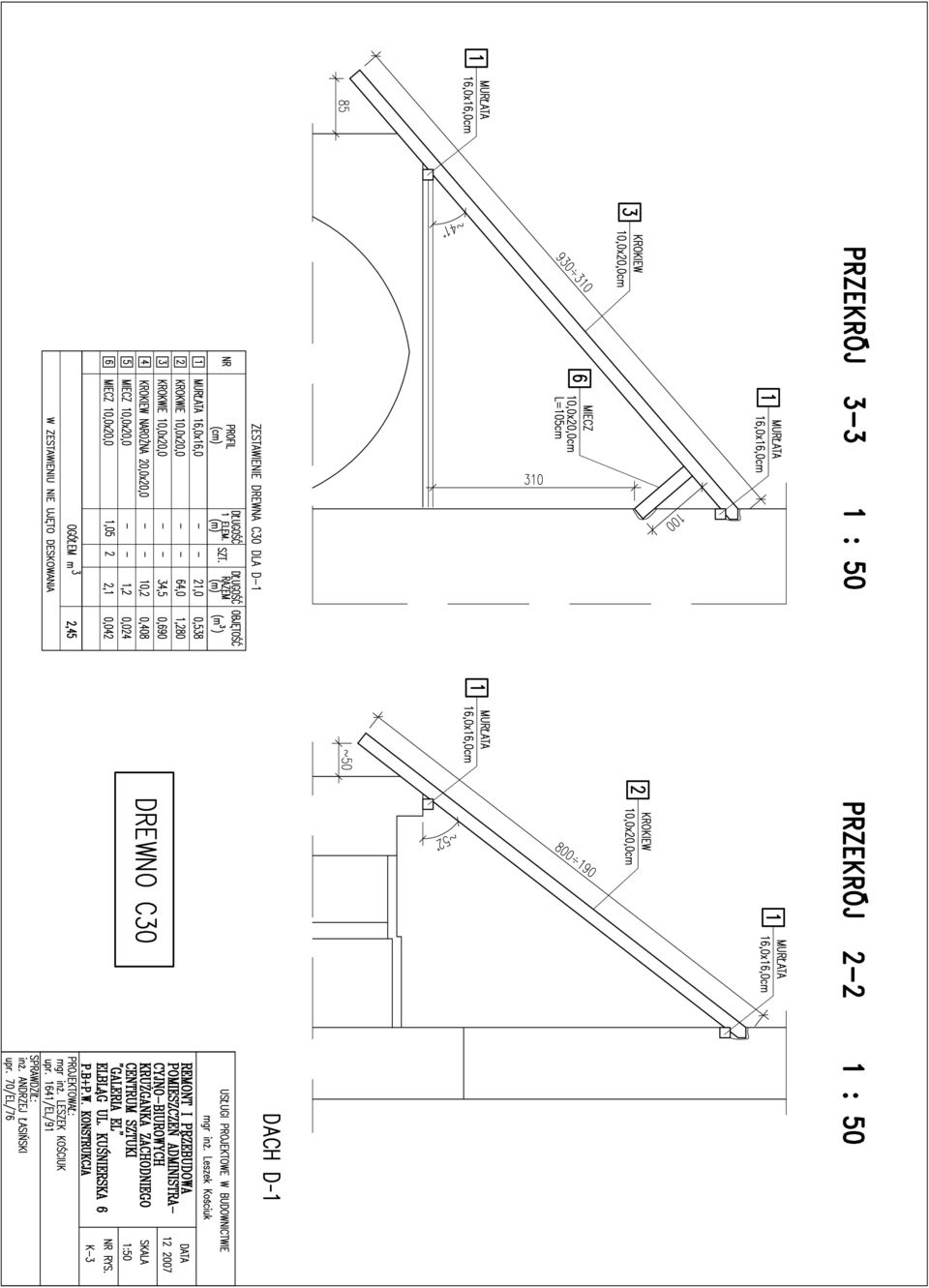

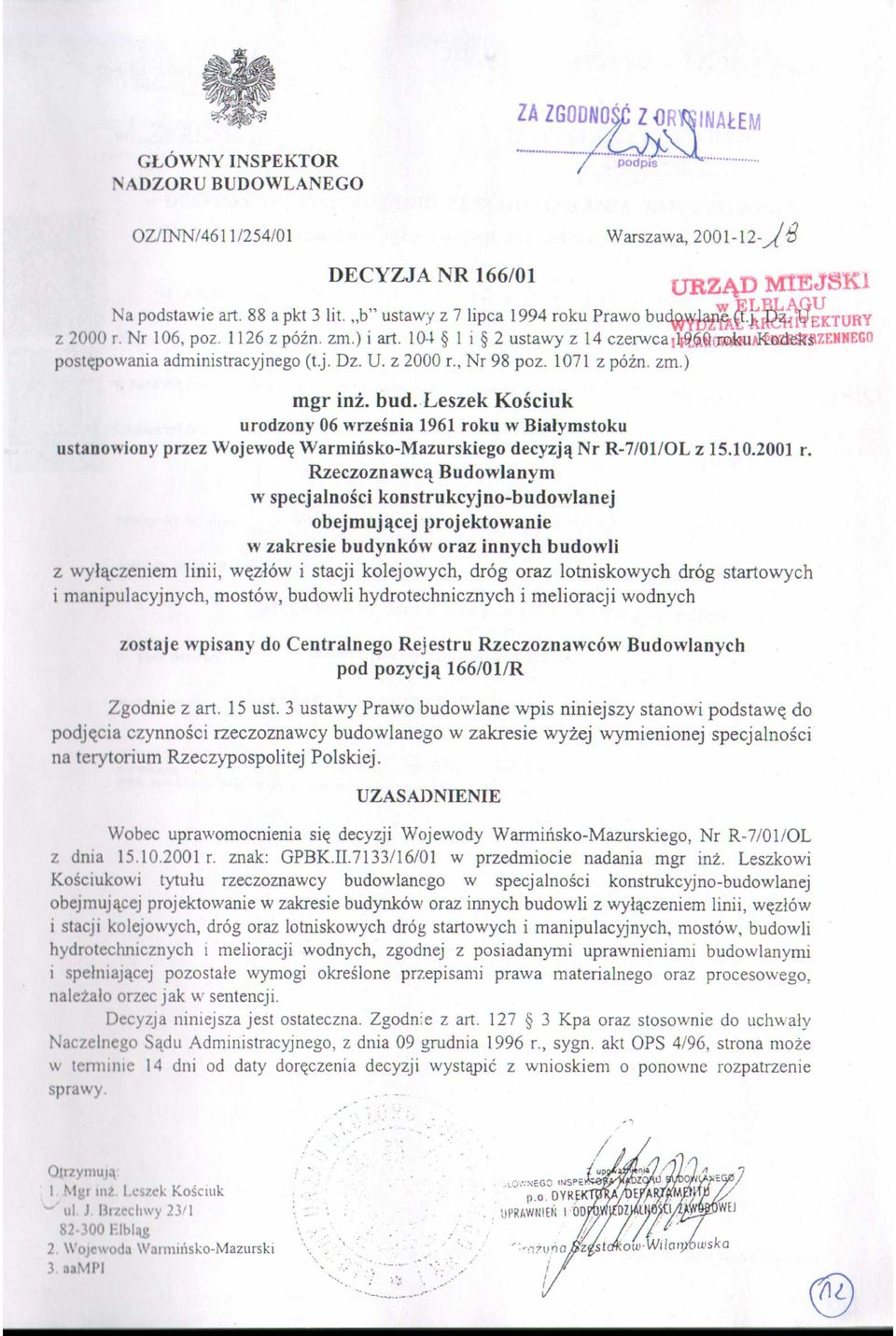

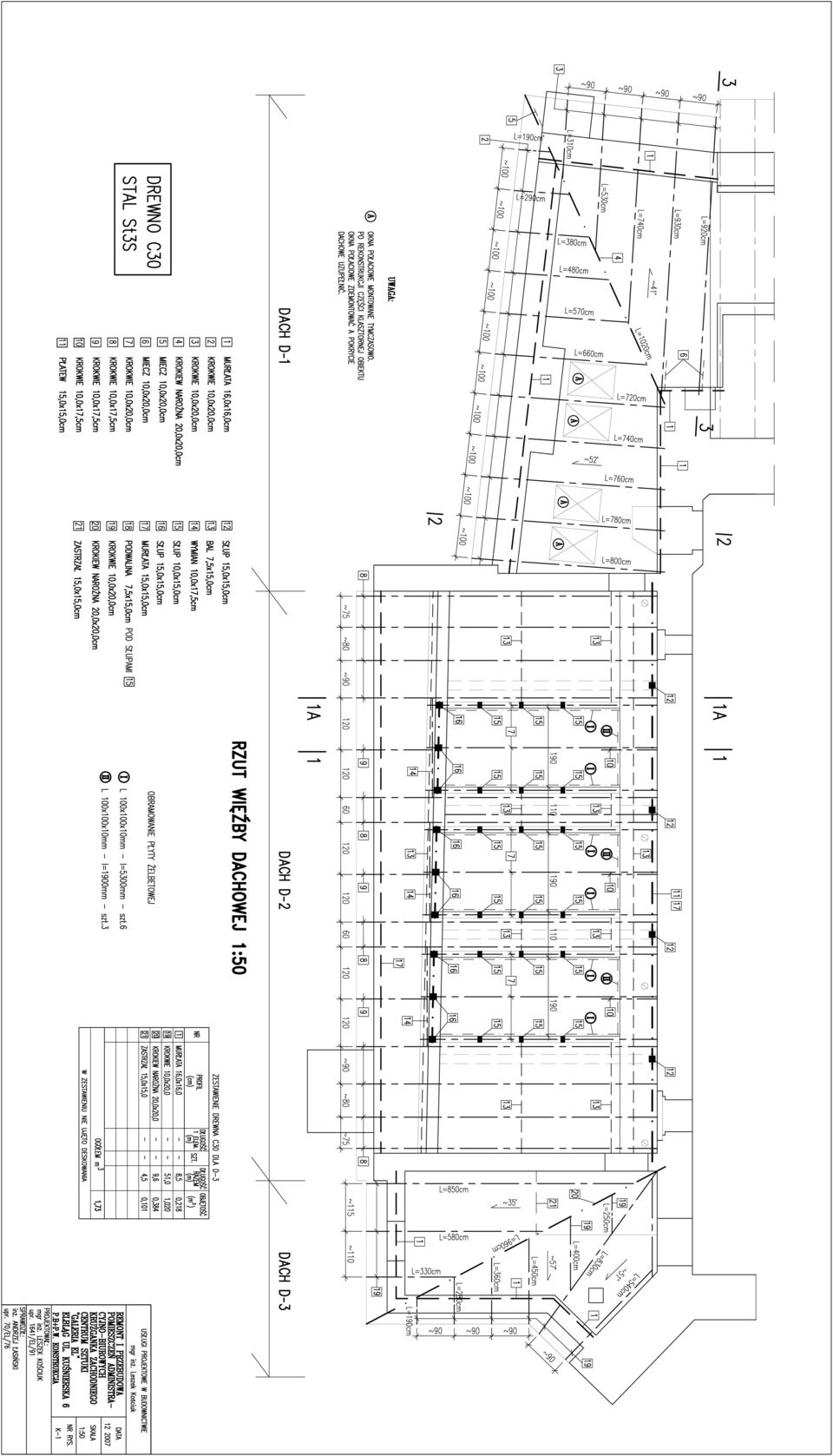

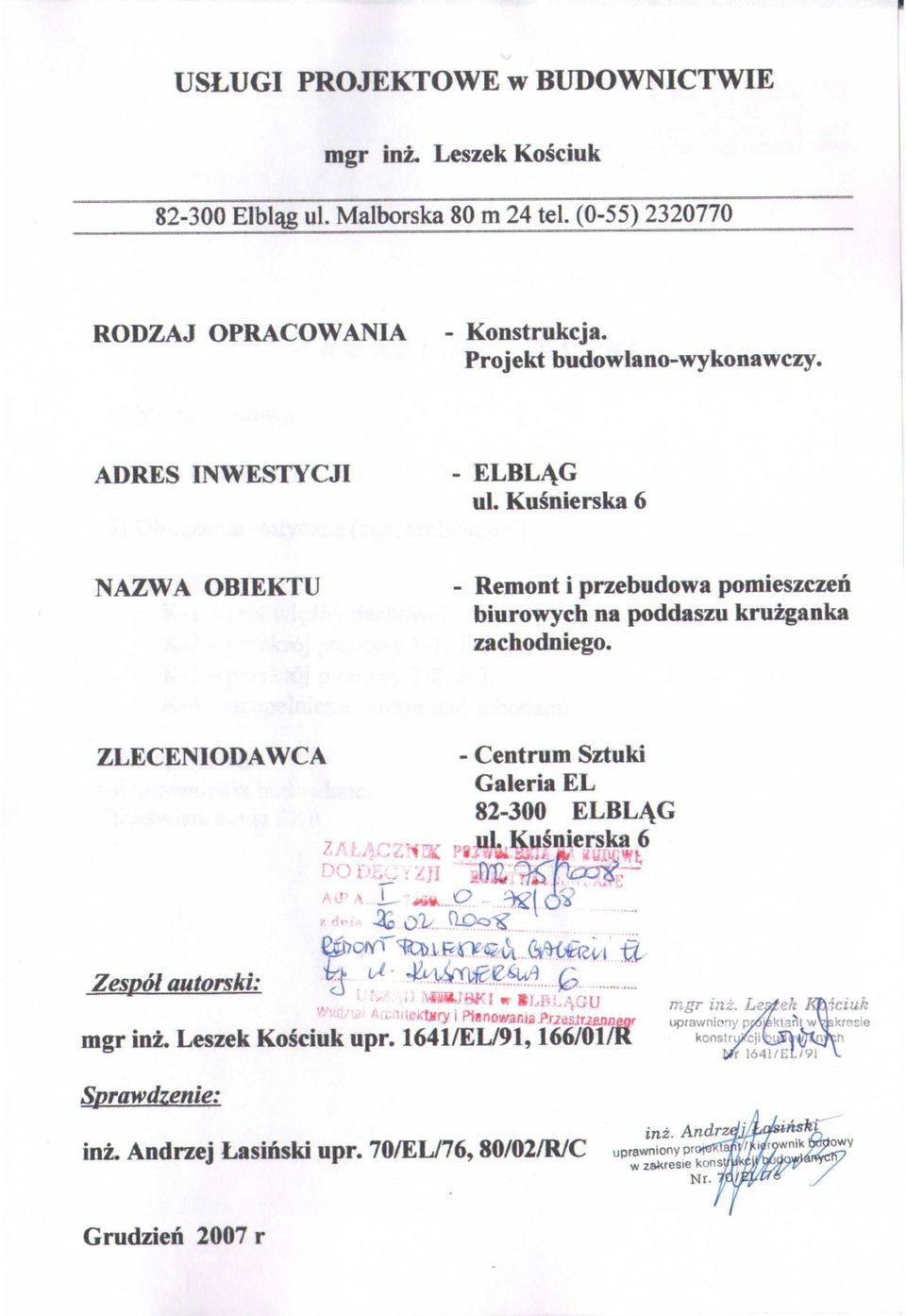

9 ZAWARTOŚĆ TECZKI 1) Strona tytułowa. 2) Opis techniczny. 3) Obliczenia statyczne (egz. archiwalny). 4) Rysunki: -K-1 rzut więźby dachowej; -K-2 przekrój pionowy 1-1, 1A-1A; -K-3 przekrój pionowy 2-2, 3-3; -K-4 uzupełnienie stropu nad schodami. 5) Oświadczenie. 6) Uprawnienia budowlane. 7) Zaświadczenie PIIB. 1

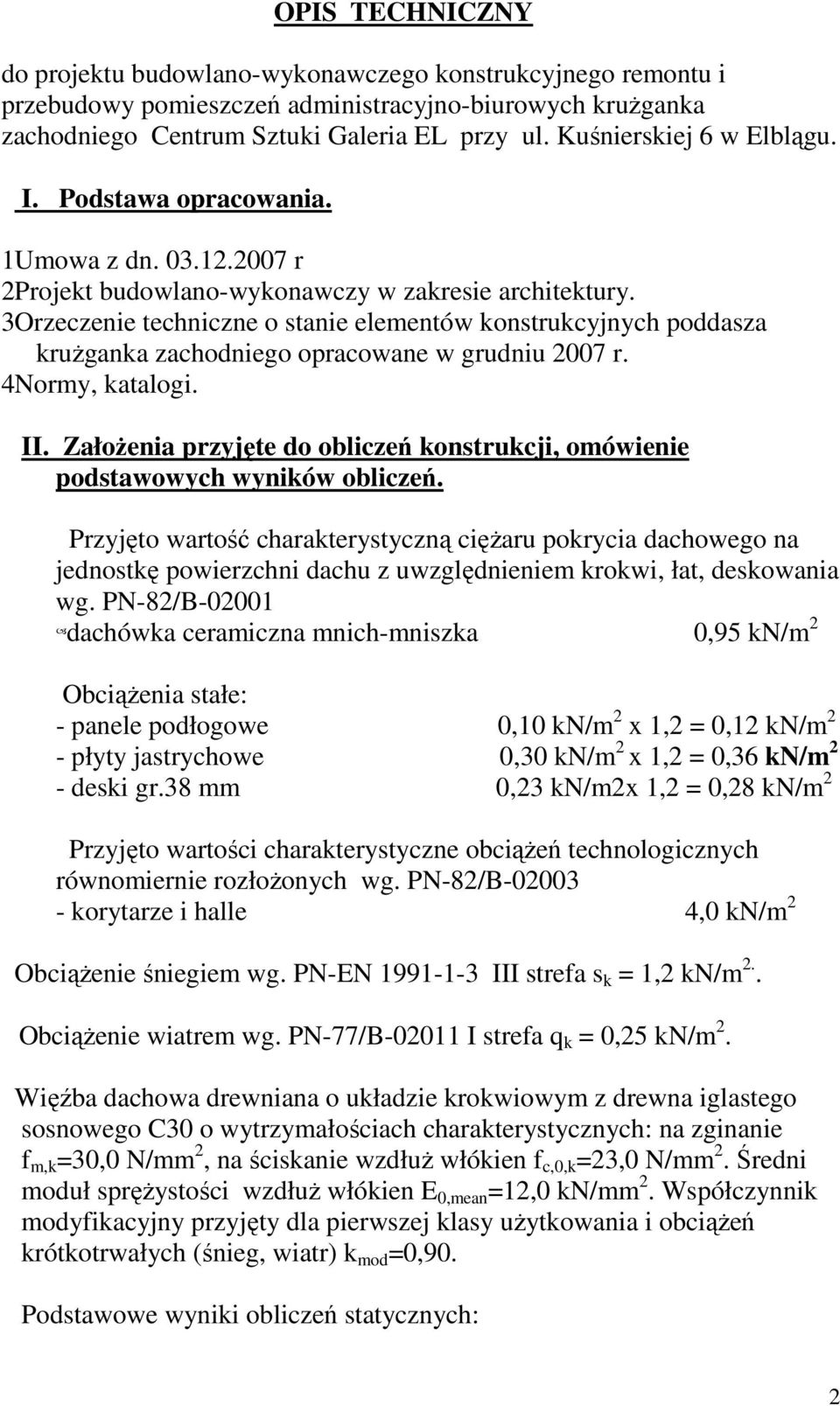

10 OPIS TECHNICZNY do projektu budowlano-wykonawczego konstrukcyjnego remontu i przebudowy pomieszczeń administracyjno-biurowych kruŝganka zachodniego Centrum Sztuki Galeria EL przy ul. Kuśnierskiej 6 w Elblągu. I. Podstawa opracowania. 1Umowa z dn r 2Projekt budowlano-wykonawczy w zakresie architektury. 3Orzeczenie techniczne o stanie elementów konstrukcyjnych poddasza kruŝganka zachodniego opracowane w grudniu 2007 r. 4Normy, katalogi. II. ZałoŜenia przyjęte do obliczeń konstrukcji, omówienie podstawowych wyników obliczeń. Przyjęto wartość charakterystyczną cięŝaru pokrycia dachowego na jednostkę powierzchni dachu z uwzględnieniem krokwi, łat, deskowania wg. PN-82/B dachówka ceramiczna mnich-mniszka 0,95 kn/m 2 ObciąŜenia stałe: - panele podłogowe 0,10 kn/m 2 x 1,2 = 0,12 kn/m 2 - płyty jastrychowe 0,30 kn/m 2 x 1,2 = 0,36 kn/m 2 - deski gr.38 mm 0,23 kn/m2x 1,2 = 0,28 kn/m 2 Przyjęto wartości charakterystyczne obciąŝeń technologicznych równomiernie rozłoŝonych wg. PN-82/B korytarze i halle 4,0 kn/m 2 ObciąŜenie śniegiem wg. PN-EN III strefa s k = 1,2 kn/m 2.. ObciąŜenie wiatrem wg. PN-77/B I strefa q k = 0,25 kn/m 2. Więźba dachowa drewniana o układzie krokwiowym z drewna iglastego sosnowego C30 o wytrzymałościach charakterystycznych: na zginanie f m,k =30,0 N/mm 2, na ściskanie wzdłuŝ włókien f c,0,k =23,0 N/mm 2. Średni moduł spręŝystości wzdłuŝ włókien E 0,mean =12,0 kn/mm 2. Współczynnik modyfikacyjny przyjęty dla pierwszej klasy uŝytkowania i obciąŝeń krótkotrwałych (śnieg, wiatr) k mod =0,90. Podstawowe wyniki obliczeń statycznych: 2

11 - elementy więźby dachowej - krokwie M y,d = 7,9 knm; Nmax=5,1 kn Warunek stanu granicznego nośności krokwi (σ c,0,d / f c,0,d ) 2 + σ m,y,d / f m,y,d = 0,58 < 1,0 III Projektowane rozwiązanie Roboty rozbiórkowe. Rozbiórce podlegają istniejące połacie dachowe oraz fragmenty płyty Ŝelbetowej w obrębie wystawek dachowych. Rozbiórkę dachu rozpoczyna się od usunięcia wszystkich elementów, jakie znajdują się nad jego powierzchnią, wywiewek wentylacyjnych itp. Rozbiórkę drewnianej konstrukcji dachu, po usunięciu pokrycia, rozpoczyna się od rozebrania deskowania (ołacenia). NaleŜy co ok. 1,2 m pozostawić po dwie łaty lub deski jako stęŝenie krokwi. Przed demontaŝem więźby naleŝy dokonać jej przeglądu, w celu ewentualnego wzmocnienia osłabionych elementów, aby w czasie robót nie nastąpiło jej zawalenie się. Wycięcie fragmentów płyty Ŝelbetowej wykonać przy uŝyciu narzędzi nieudarowych. Usunięciu ulegają fragmenty płyty w pochyleniu o maksymalnej szerokości ok. 75 cm. Przed przystąpieniem do prac naleŝy wykonać odkrywki zbrojenia istniejącego, w celu ustalenia schematu statycznego płyty. W przypadku wątpliwości naleŝy wezwać nadzór autorski. Krawędzie nowych otworów wzmocnić kątownikiem 100x100x10, z zamocowaniem kotwami o średnicy 10 mm (co ok. 50 cm). Przed przystąpieniem do robót rozbiórkowych pracownicy powinni zapoznać się z programem rozbiórek i zostać poinstruowani o bezpiecznym sposobie ich wykonania. Usuwanie jednego elementu nie powinno wywoływać niespodziewanego spadania lub zawalenia się innego. W czasie rozbiórki przebywanie ludzi na niŝej połoŝonych kondygnacjach jest zabronione. Gromadzenie usuwanych elementów na stropie, klatce schodowej lub innych częściach konstrukcyjnych obiektu jest zabronione Dach. Zaprojektowano wymianę więźby dachowej z jej odtworzeniem zgodnie ze stanem istniejącym. Przyjęto, Ŝe więźba dachowa zostanie wykonana z drewna sosnowego klasy C30 o wytrzymałościach charakterystycznych: na zginanie f m,k =30,0 N/mm 2, na ściskanie wzdłuŝ włókien f c,0,k =23,0 N/mm 2. Średni moduł spręŝytości wzdłuŝ włókien E 0,mean =12,0 kn/mm 2. Drewno 3

12 uŝyte do konstrukcji i elementów powinno odpowiadać wymaganiom aktualnych norm państwowych. Wilgotność drewna stosowanego na elementy konstrukcyjne powinna wynosić nie więcej niŝ 20%. Pokrycie z dachówki ceramicznej mnich-mniszka na deskowaniu. Na deskowanie naleŝy stosować deski o grubości nie mniejszej niŝ 25 mm. Deski powinny być powleczone ze wszystkich stron preparatem grzybobójczym dopuszczonym do stosowania w pomieszczeniach przeznaczonych na pobyt ludzi. Deski układać stroną dordzeniową ku dołowi i przybijać do kaŝdej krokwi dwoma gwoździami. Długość gwoździa powinna być co najmniej 2,5 raza większa od grubości desek. Czoła desek powinny stykać się tylko na krokwiach. Deskowanie powinno być układane na styk. Połączenia elementów więźby na gwoździe i śruby M16. Długości elementów konstrukcyjnych ustalać pomiarami bezpośrednimi elementów istniejących. Złącza ciesielskie na wręby wzajemne, czopy i nakładki. Oparcie krokwi na murłacie z wrębem wzajemnym ukośnym. Murłaty łączyć z murem kotwami o średnicy 16 mm w rozstawie co ok. 2,0 m, wykorzystując równieŝ istniejące kotwy. Geometrię węzłów ciesielskich odtworzyć wg. stanu istniejącego. Elementy więźby dachowej stykające się z murem lub betonem powinny być w miejscach styku odizolowane co najmniej jedną warstwą papy. Obróbki blacharskie, rynny i ruru spustowe z blachy ocynkowanej. Niedopuszczalne jest wykonanie w/w elementów z PCV. Elementy drewniane zabezpieczyć środkiem owadobójczym i ogniochronnym dopuszczonym do stosowania w pomieszczeniach przeznaczonych na pobyt ludzi. UWAGA: Okna połaciowe są zamontowane tymczasowo. Po rekonstrukcji zabudowań klasztornych okna połaciowe zdemontować a pokrycie dachowe uzupełnić Strop. Zaprojektowano uzupełnienie fragmentu stropu nad schodami wewnętrznymi, składający się z deskowania na belkach dewnianych opartych na Ŝebrach stalowych. Zabezpieczenie przeciwpoŝarowe stanowi okładzina z elementów jastrychowych Fermacell. Belki stropowe połączone z Ŝebrami przy uŝyciu kątowników i śrub M12. śebra z dwuteownika IHEB 140. śebra oparte na słupach murowanych z bloczków betonowychza pośrednictwem blach poziomych. Przed zamawianiem belek stalowych sprawdzić ich rzeczywistą długość w naturze. 4

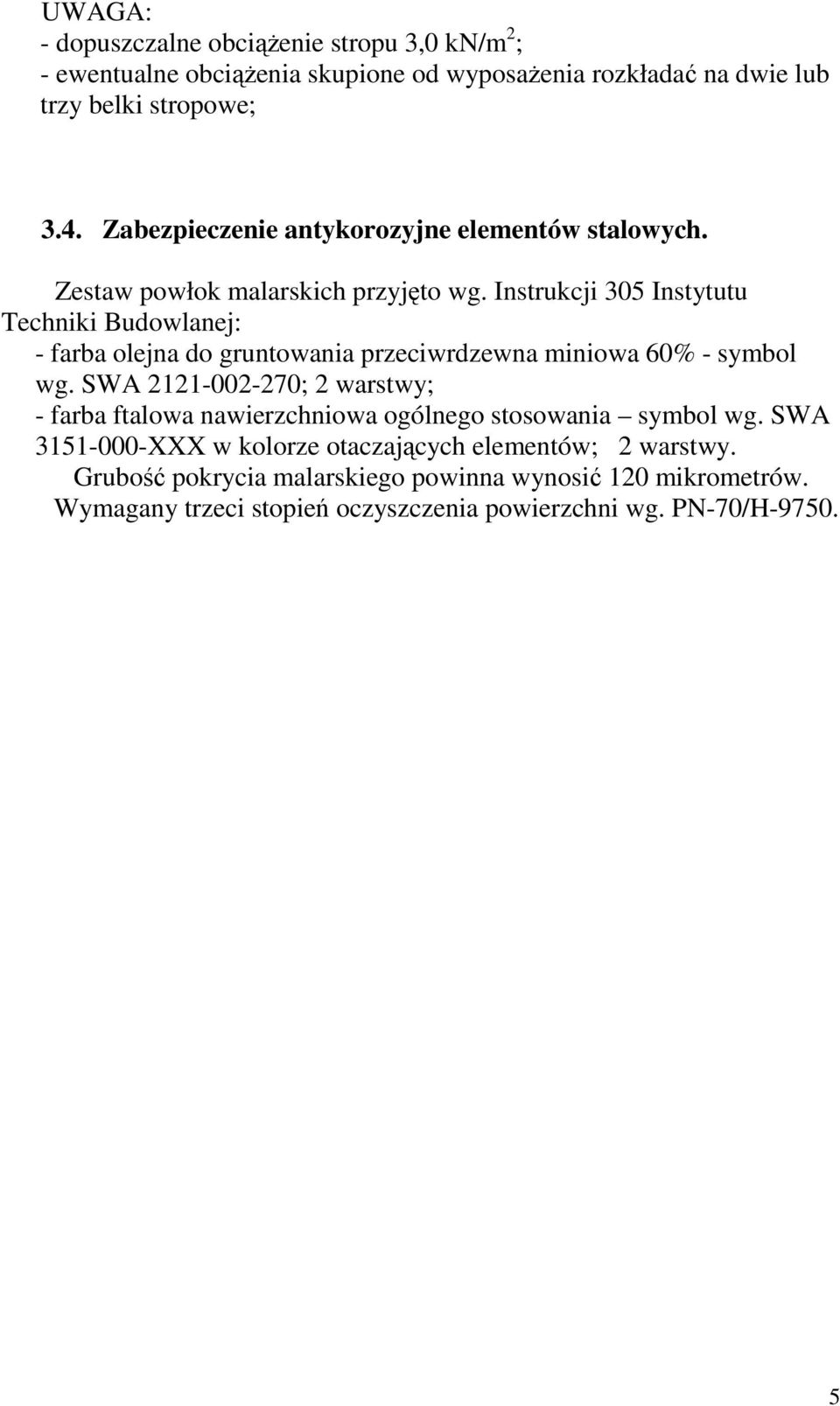

13 UWAGA: - dopuszczalne obciąŝenie stropu 3,0 kn/m 2 ; - ewentualne obciąŝenia skupione od wyposaŝenia rozkładać na dwie lub trzy belki stropowe; 3.4. Zabezpieczenie antykorozyjne elementów stalowych. Zestaw powłok malarskich przyjęto wg. Instrukcji 305 Instytutu Techniki Budowlanej: - farba olejna do gruntowania przeciwrdzewna miniowa 60% - symbol wg. SWA ; 2 warstwy; - farba ftalowa nawierzchniowa ogólnego stosowania symbol wg. SWA XXX w kolorze otaczających elementów; 2 warstwy. Grubość pokrycia malarskiego powinna wynosić 120 mikrometrów. Wymagany trzeci stopień oczyszczenia powierzchni wg. PN-70/H
